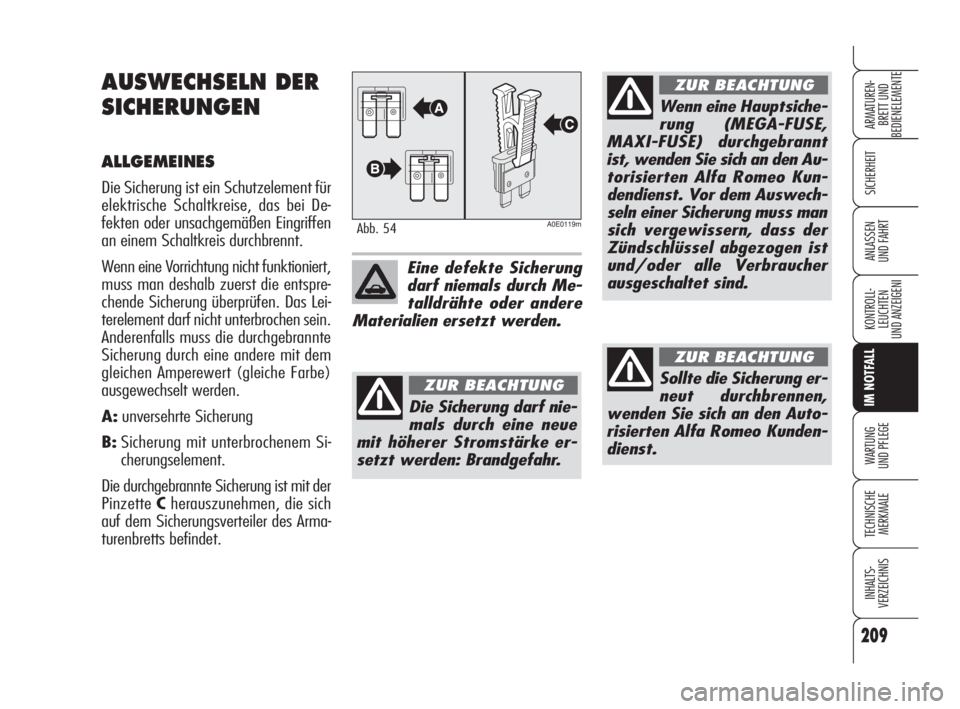

ALLGEMEINES
Die Sicherung ist ein Schutzelement für
elektrische Schaltkreise, das bei De-
fekten oder unsachgemäßen Eingriffen
an einem Schaltkreis durchbrennt.
Wenn eine Vorrichtung nicht funktioniert,
muss man deshalb zuerst die entspre-
chende Sicherung überprüfen. Das Lei-
terelement darf nicht unterbrochen sein.
Anderenfalls muss die durchgebrannte
Sicherung durch eine andere mit dem
gleichen Amperewert (gleiche Farbe)
ausgewechselt werden.
A:unversehrte Sicherung
B:Sicherung mit unterbrochenem Si-
cherungselement.
Die durchgebrannte Sicherung ist mit der
PinzetteCherauszunehmen, die sich
auf dem Sicherungsverteiler des Arma-
turenbretts befindet.
A0E0119mAbb. 54
Eine defekte Sicherung
darf niemals durch Me-
talldrähte oder andere
Materialien ersetzt werden.
Die Sicherung darf nie-
mals durch eine neue
mit höherer Stromstärke er-
setzt werden: Brandgefahr.
ZUR BEACHTUNG
Wenn eine Hauptsiche-
rung (MEGA-FUSE,
MAXI-FUSE) durchgebrannt
ist, wenden Sie sich an den Au-
torisierten Alfa Romeo Kun-
dendienst. Vor dem Auswech-
seln einer Sicherung muss man
sich vergewissern, dass der
Zündschlüssel abgezogen ist
und/oder alle Verbraucher
ausgeschaltet sind.
ZUR BEACHTUNG
Sollte die Sicherung er-
neut durchbrennen,
wenden Sie sich an den Auto-
risierten Alfa Romeo Kunden-
dienst.
ZUR BEACHTUNG
181-222 Alfa 159 D 4-06-2008 10:17 Pagina 209

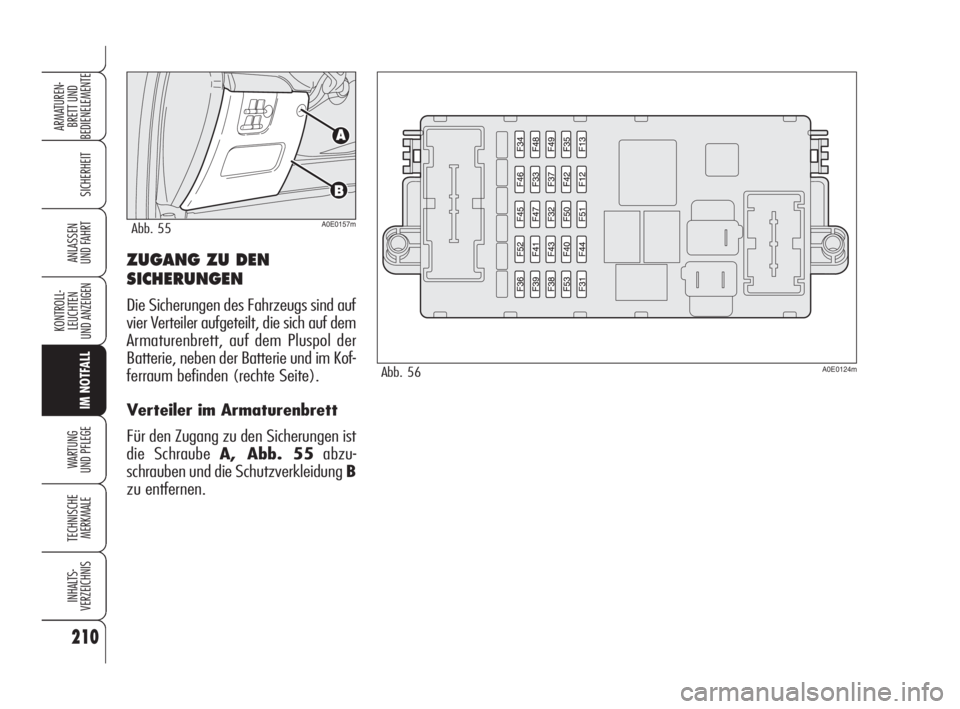

ZUGANG ZU DEN
SICHERUNGEN
Die Sicherungen des Fahrzeugs sind auf
vier Verteiler aufgeteilt, die sich auf dem
Armaturenbrett, auf dem Pluspol der
Batterie, neben der Batterie und im Kof-
ferraum befinden (rechte Seite).
Verteiler im Armaturenbrett
Für den Zugang zu den Sicherungen ist
die Schraube A, Abb. 55abzu-
schrauben und die Schutzverkleidung B
zu entfernen.
210
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0E0157mAbb. 55
A0E0124mAbb. 56
181-222 Alfa 159 D 4-06-2008 10:17 Pagina 210

211
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRTVerteiler auf dem Pluspol
der Batterie

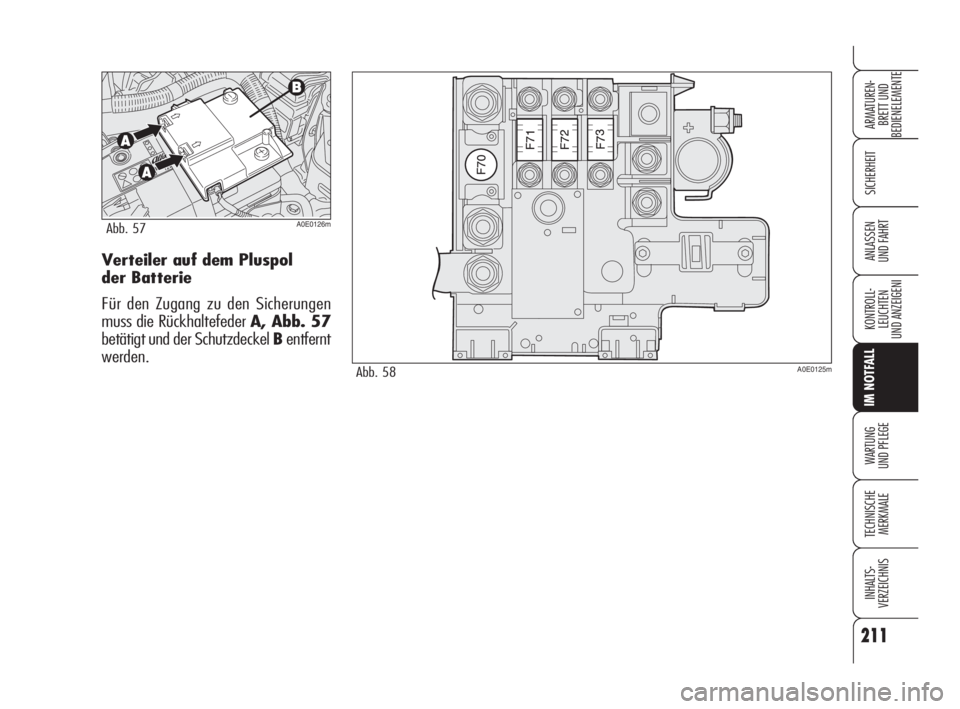

Für den Zugang zu den Sicherungen
muss die Rückhaltefeder A, Abb. 57
betätigt und der Schutzdeckel Bentfernt
werden.
A0E0126mAbb. 57
A0E0125mAbb. 58
181-222 Alfa 159 D 4-06-2008 10:17 Pagina 211

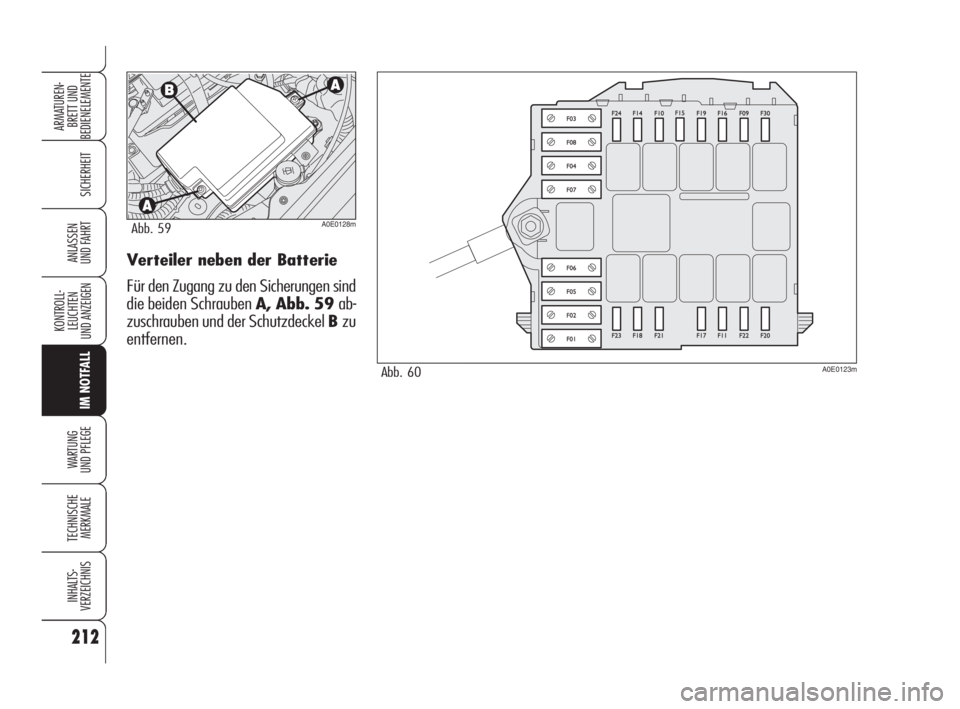

Verteiler neben der Batterie
Für den Zugang zu den Sicherungen sind
die beiden Schrauben A, Abb. 59 ab-
zuschrauben und der Schutzdeckel Bzu
entfernen.
212
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0E0128mAbb. 59
A0E0123mAbb. 60
181-222 Alfa 159 D 4-06-2008 10:17 Pagina 212

213
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRTVerteiler im Kofferraum
(linke Seite)
Für den Zugang zu den Sicherungen
muss die Klappe auf der linken Seite des
Kofferraums durch Einwirkung auf den
vom Pfeil angegebenen Punkt A, Abb.
61geöffnet werden.
A0E0129mAbb. 61
A0E0224mAbb. 62
181-222 Alfa 159 D 4-06-2008 10:17 Pagina 213

214
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

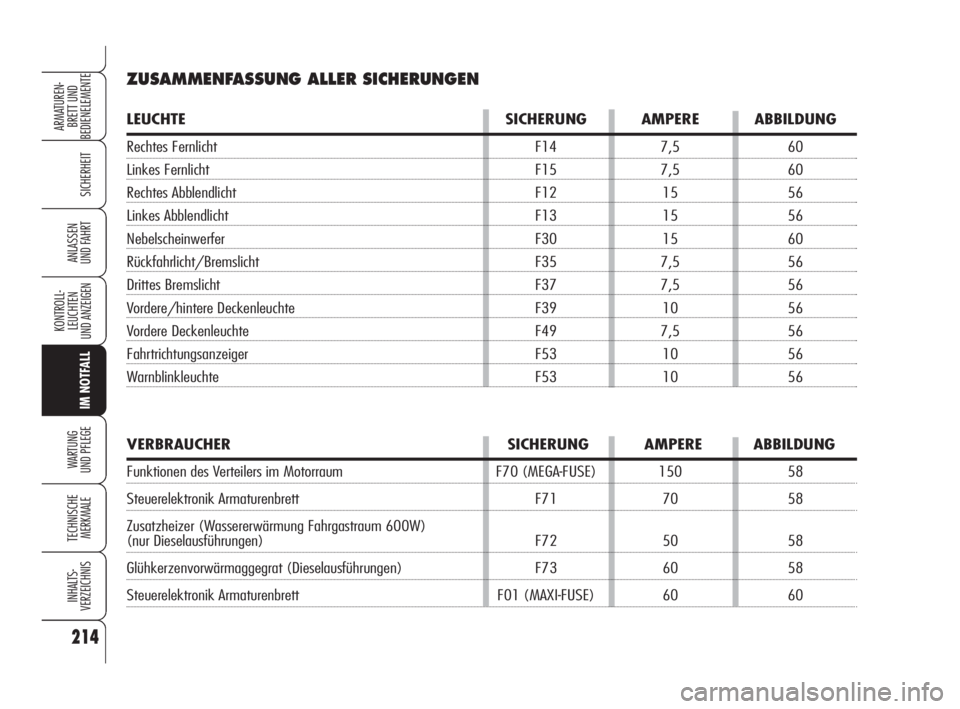

ZUSAMMENFASSUNG ALLER SICHERUNGEN
LEUCHTE SICHERUNG AMPERE ABBILDUNG
Rechtes Fernlicht F14 7,5 60
Linkes Fernlicht F15 7,5 60
Rechtes Abblendlicht F12 15 56
Linkes Abblendlicht F13 15 56
Nebelscheinwerfer F30 15 60
Rückfahrlicht/Bremslicht F35 7,5 56
Drittes Bremslicht F37 7,5 56
Vordere/hintere Deckenleuchte F39 10 56
Vordere Deckenleuchte F49 7,5 56
Fahrtrichtungsanzeiger F53 10 56
Warnblinkleuchte F53 10 56
VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Funktionen des Verteilers im Motorraum F70 (MEGA-FUSE) 150 58
Steuerelektronik Armaturenbrett F71 70 58
Zusatzheizer (Wassererwärmung Fahrgastraum 600W)
(nur Dieselausführungen) F72 50 58
Glühkerzenvorwärmaggegrat (Dieselausführungen) F73 60 58
Steuerelektronik Armaturenbrett F01 (MAXI-FUSE) 60 60
181-222 Alfa 159 D 4-06-2008 10:17 Pagina 214

215
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

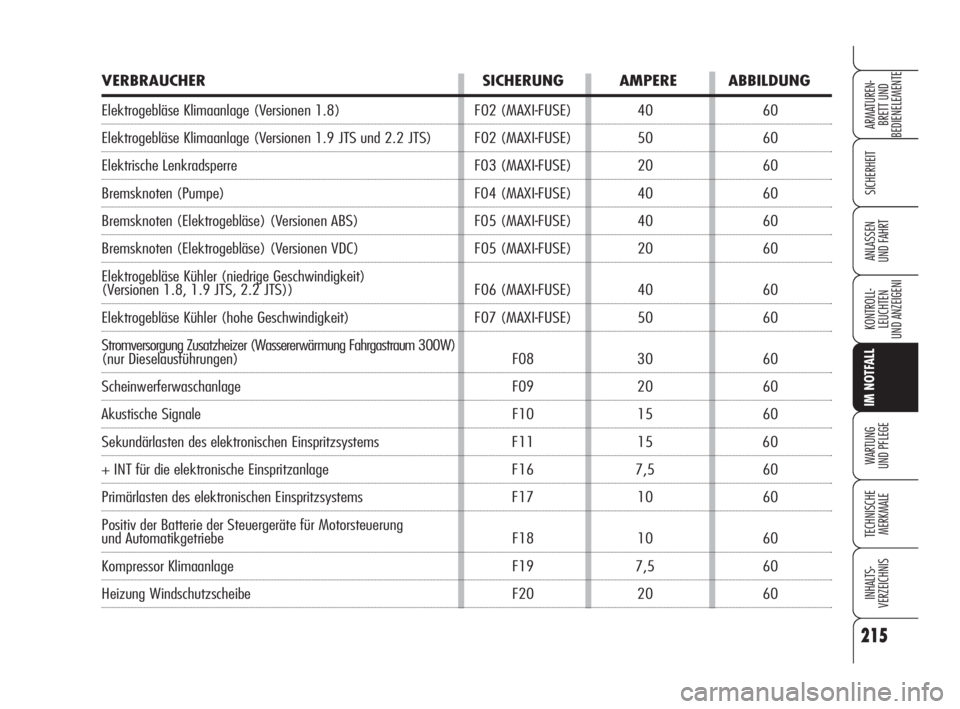

VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Elektrogebläse Klimaanlage (Versionen 1.8) F02 (MAXI-FUSE) 40 60
Elektrogebläse Klimaanlage (Versionen 1.9 JTS und 2.2 JTS) F02 (MAXI-FUSE) 50 60
Elektrische Lenkradsperre F03 (MAXI-FUSE) 20 60
Bremsknoten (Pumpe) F04 (MAXI-FUSE) 40 60
Bremsknoten (Elektrogebläse) (Versionen ABS) F05 (MAXI-FUSE) 40 60
Bremsknoten (Elektrogebläse) (Versionen VDC) F05 (MAXI-FUSE) 20 60
Elektrogebläse Kühler (niedrige Geschwindigkeit)
(Versionen 1.8, 1.9 JTS, 2.2 JTS)) F06 (MAXI-FUSE) 40 60
Elektrogebläse Kühler (hohe Geschwindigkeit) F07 (MAXI-FUSE) 50 60
Stromversorgung Zusatzheizer (Wassererwärmung Fahrgastraum 300W)
(nur Dieselausführungen) F08 30 60
Scheinwerferwaschanlage F09 20 60
Akustische Signale F10 15 60
Sekundärlasten des elektronischen Einspritzsystems F11 15 60
+ INT für die elektronische Einspritzanlage F16 7,5 60
Primärlasten des elektronischen Einspritzsystems F17 10 60
Positiv der Batterie der Steuergeräte für Motorsteuerung
und Automatikgetriebe F18 10 60
Kompressor Klimaanlage F19 7,5 60
Heizung Windschutzscheibe F20 20 60
181-222 Alfa 159 D 4-06-2008 10:17 Pagina 215

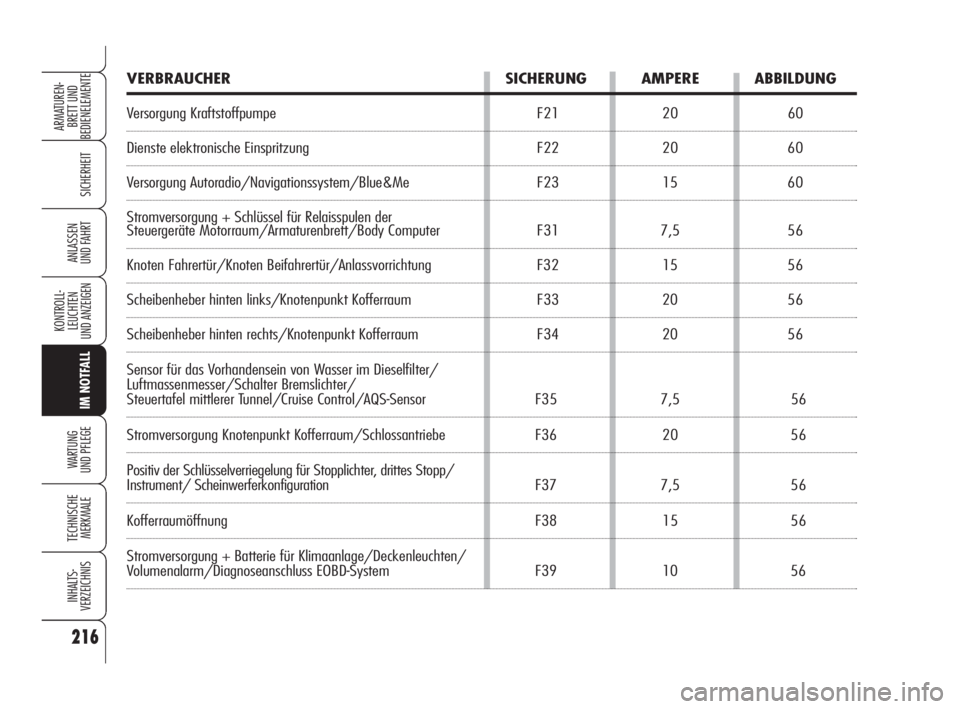

VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Versorgung Kraftstoffpumpe F21 20 60
Dienste elektronische Einspritzung F22 20 60
Versorgung Autoradio/Navigationssystem/Blue&Me F23 15 60
Stromversorgung + Schlüssel für Relaisspulen der
Steuergeräte Motorraum/Armaturenbrett/Body Computer F31 7,5 56
Knoten Fahrertür/Knoten Beifahrertür/Anlassvorrichtung F32 15 56
Scheibenheber hinten links/Knotenpunkt Kofferraum F33 20 56
Scheibenheber hinten rechts/Knotenpunkt Kofferraum F34 20 56
Sensor für das Vorhandensein von Wasser im Dieselfilter/
Luftmassenmesser/Schalter Bremslichter/
Steuertafel mittlerer Tunnel/Cruise Control/AQS-Sensor F35 7,5 56
Stromversorgung Knotenpunkt Kofferraum/Schlossantriebe F36 20 56
Positiv der Schlüsselverriegelung für Stopplichter, drittes Stopp/
Instrument/ Scheinwerferkonfiguration F37 7,5 56
Kofferraumöffnung F38 15 56
Stromversorgung + Batterie für Klimaanlage/Deckenleuchten/
Volumenalarm/Diagnoseanschluss EOBD-System F39 10 56
216
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
181-222 Alfa 159 D 4-06-2008 10:17 Pagina 216

217
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

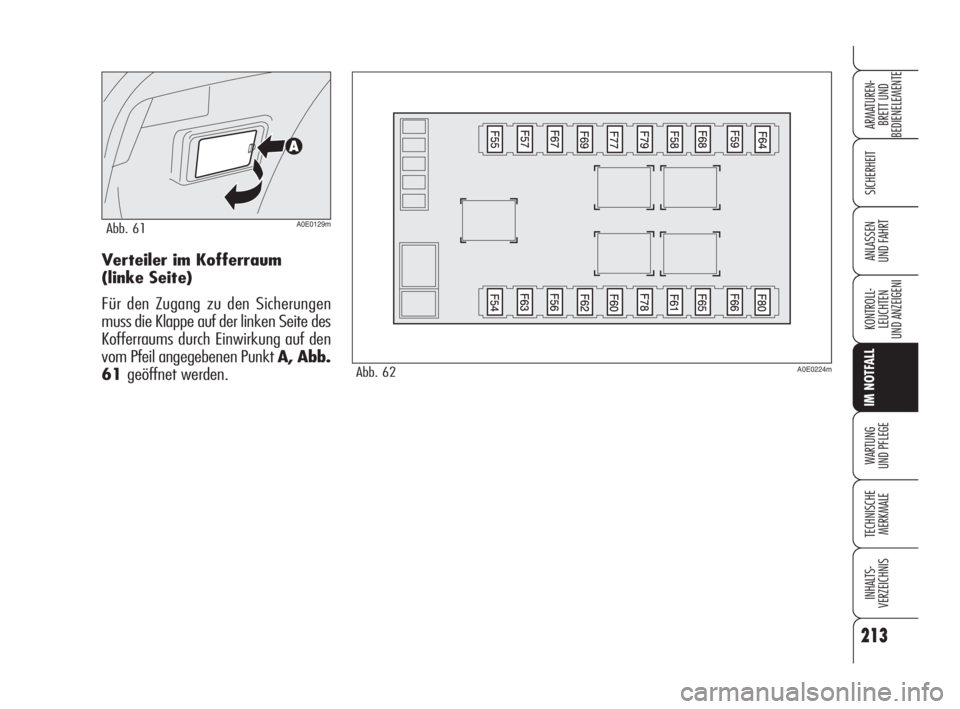

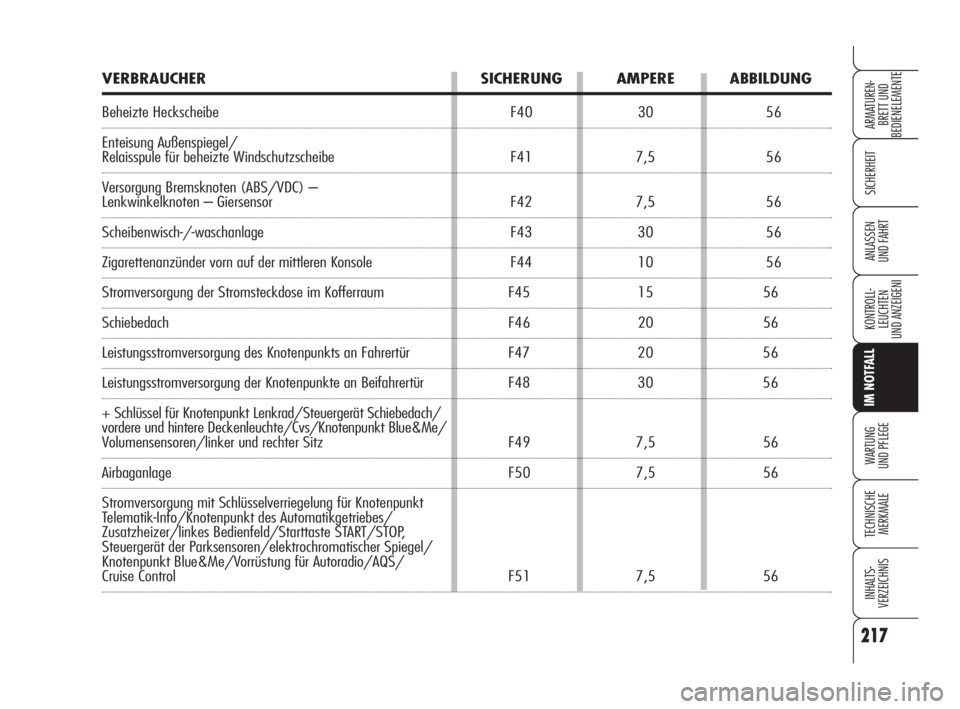

VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
