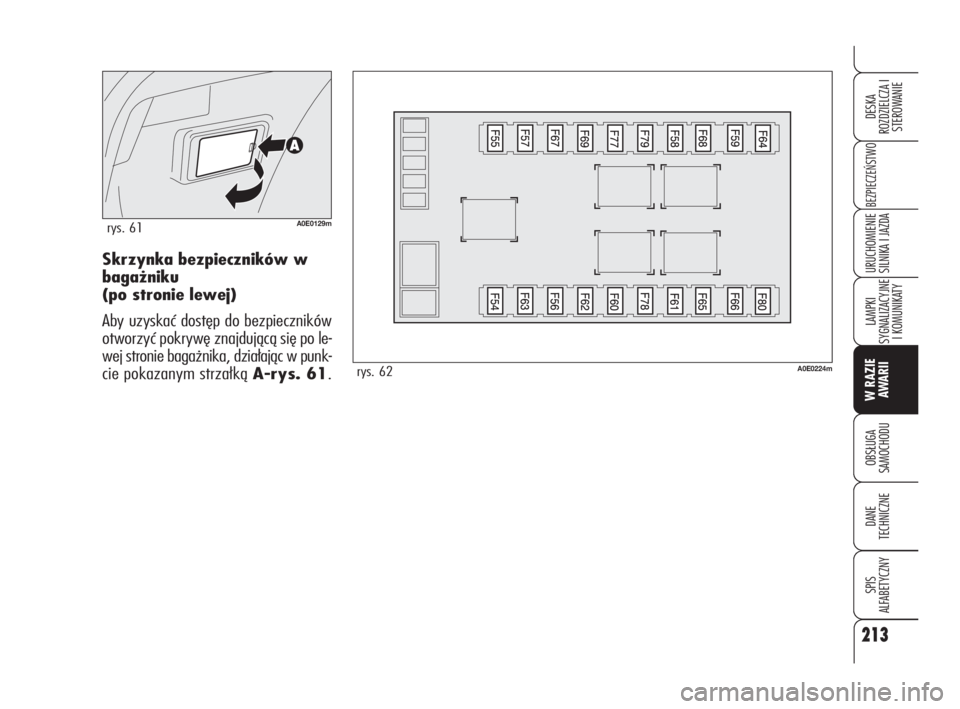

Skrzynka bezpieczników w
bagażniku
(po stronie lewej)
Aby uzyskać dostęp do bezpieczników
otworzyć pokrywę znajdującą się po le-
wej stronie bagażnika, działając w punk-
cie pokazanym strzałką A-rys. 61.
A0E0129mrys. 61
A0E0224mrys. 62
213
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA I
STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
181-222 Alfa 159 PL:181-222 Alfa 159 1ed 9-04-2009 16:07 Pagina 213

TABELA ZBIORCZA BEZPIECZNIKÓW
ŚWIATŁA BEZPIECZNIK AMPER RYSUNEK
Światło drogowe prawe F14 7,5 60
Światło drogowe lewe F15 7,5 60
Światło mijania prawe F12 15 56
Światło mijania lewe F13 15 56
Światło przeciwmgielne przednie F30 15 60
Światło cofania/Światło stop F35 7,5 56
Trzecie światło stop F37 7,5 56
Lampa sufitowa przednia/tylna F39 10 56
Przednia lampa sufitowa F49 7,5 56
Kierunkowskazy F53 10 56
Światła awaryjne F53 10 56
ODBIORNIKI BEZPIECZNIK AMPER RYSUNEK
Skrzynka bezpieczników w komorze silnika F70 (MEGA-FUSE) 150 58
Skrzynka bezpieczników w desce rozdzielczej F71 70 58
Nagrzewnica dodatkowa (nagrzewa płyn w kabinie 600W)
(tylko wersje diesel) F72 50 58
Centralka świec żarowych (wersje diesel) F73 60 58
Skrzynka bezpieczników w desce rozdzielczej F01 (MAXI-FUSE) 60 60
214
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA I
STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
181-222 Alfa 159 PL:181-222 Alfa 159 1ed 9-04-2009 16:07 Pagina 214

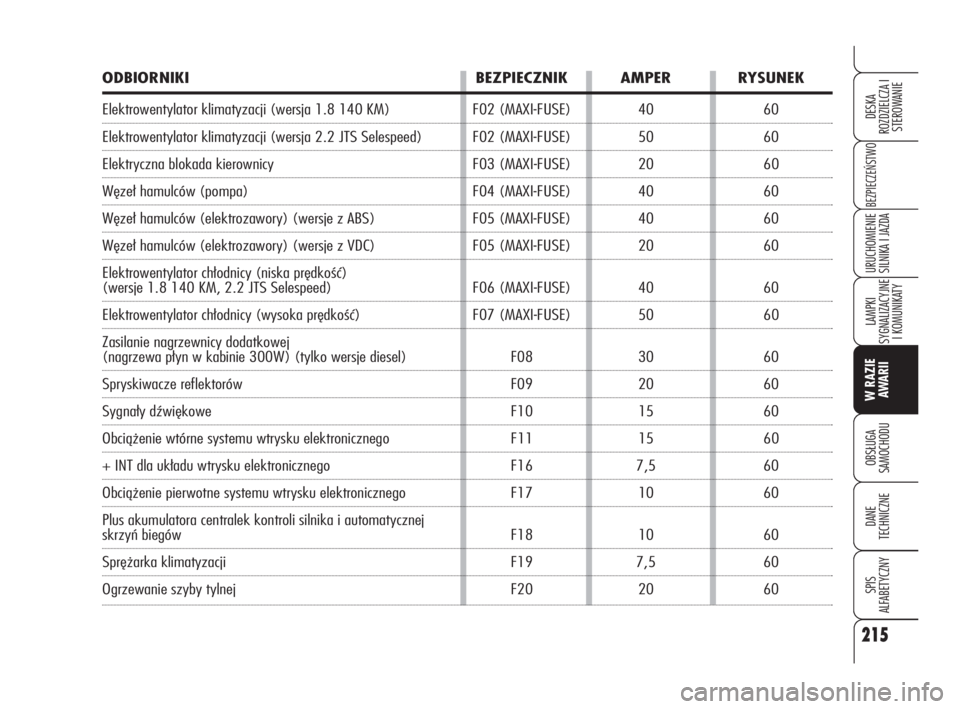

ODBIORNIKI BEZPIECZNIK AMPER RYSUNEK
Elektrowentylator klimatyzacji (wersja 1.8 140 KM) F02 (MAXI-FUSE) 40 60
Elektrowentylator klimatyzacji (wersja 2.2 JTS Selespeed) F02 (MAXI-FUSE) 50 60
Elektryczna blokada kierownicy F03 (MAXI-FUSE) 20 60
Węzeł hamulców (pompa) F04 (MAXI-FUSE) 40 60
Węzeł hamulców (elektrozawory) (wersje z ABS) F05 (MAXI-FUSE) 40 60
Węzeł hamulców (elektrozawory) (wersje z VDC) F05 (MAXI-FUSE) 20 60
Elektrowentylator chłodnicy (niska prędkość)
(wersje 1.8 140 KM, 2.2 JTS Selespeed) F06 (MAXI-FUSE) 40 60
Elektrowentylator chłodnicy (wysoka prędkość) F07 (MAXI-FUSE) 50 60
Zasilanie nagrzewnicy dodatkowej
(nagrzewa płyn w kabinie 300W) (tylko wersje diesel) F08 30 60
Spryskiwacze reflektorów F09 20 60
Sygnały dźwiękowe F10 15 60
Obciążenie wtórne systemu wtrysku elektronicznego F11 15 60
+ INT dla układu wtrysku elektronicznego F16 7,5 60
Obciążenie pierwotne systemu wtrysku elektronicznego F17 10 60
Plus akumulatora centralek kontroli silnika i automatycznej
skrzyń biegów F18 10 60
Sprężarka klimatyzacji F19 7,5 60
Ogrzewanie szyby tylnej F20 20 60
215
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA I
STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
181-222 Alfa 159 PL:181-222 Alfa 159 1ed 9-04-2009 16:07 Pagina 215

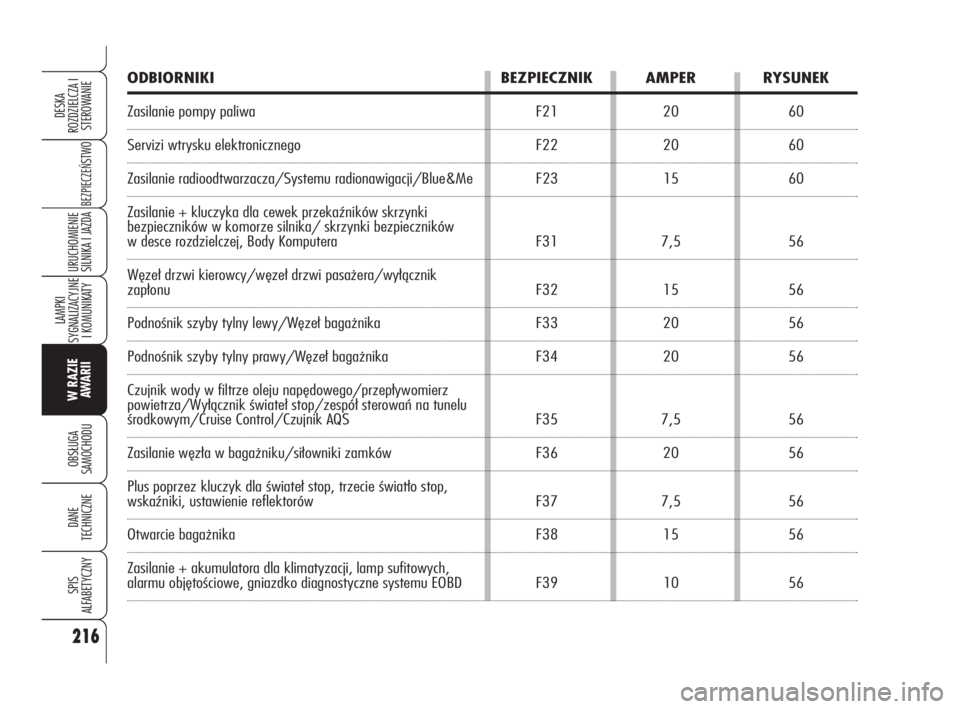

ODBIORNIKI BEZPIECZNIK AMPER RYSUNEK
Zasilanie pompy paliwa F21 20 60
Servizi wtrysku elektronicznego F22 20 60
Zasilanie radioodtwarzacza/Systemu radionawigacji/Blue&Me F23 15 60
Zasilanie + kluczyka dla cewek przekaźników skrzynki
bezpieczników w komorze silnika/ skrzynki bezpieczników
w desce rozdzielczej, Body Komputera F31 7,5 56
Węzeł drzwi kierowcy/węzeł drzwi pasażera/wyłącznik
zapłonu F32 15 56
Podnośnik szyby tylny lewy/Węzeł bagażnika F33 20 56
Podnośnik szyby tylny prawy/Węzeł bagażnika F34 20 56
Czujnik wody w filtrze oleju napędowego/przepływomierz
powietrza/Wyłącznik świateł stop/zespół sterowań na tunelu
środkowym/Cruise Control/Czujnik AQS F35 7,5 56
Zasilanie węzła w bagażniku/siłowniki zamków F36 20 56
Plus poprzez kluczyk dla świateł stop, trzecie światło stop,
wskaźniki, ustawienie reflektorów F37 7,5 56
Otwarcie bagażnika F38 15 56
Zasilanie + akumulatora dla klimatyzacji, lamp sufitowych,
alarmu objętościowe, gniazdko diagnostyczne systemu EOBD F39 10 56
216
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA I
STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
181-222 Alfa 159 PL:181-222 Alfa 159 1ed 9-04-2009 16:07 Pagina 216

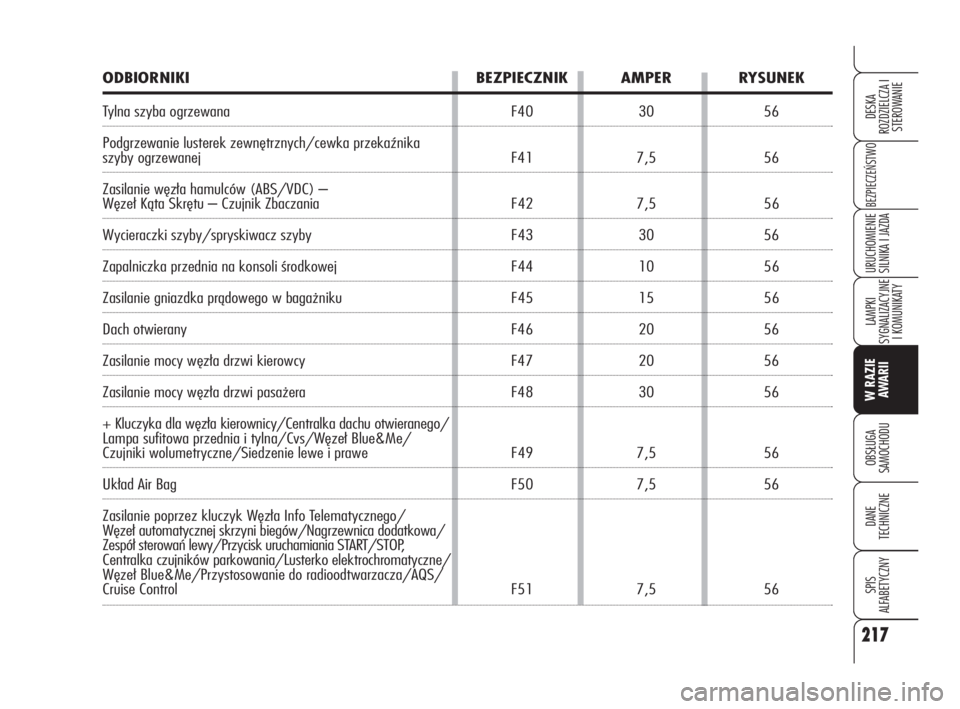

ODBIORNIKI BEZPIECZNIK AMPER RYSUNEK
Tylna szyba ogrzewana F40 30 56
Podgrzewanie lusterek zewnętrznych/cewka przekaźnika
szyby ogrzewanej F41 7,5 56
Zasilanie węzła hamulców (ABS/VDC) –
Węzeł Kąta Skrętu – Czujnik Zbaczania F42 7,5 56
Wycieraczki szyby/spryskiwacz szyby F43 30 56
Zapalniczka przednia na konsoli środkowej F44 10 56
Zasilanie gniazdka prądowego w bagażniku F45 15 56
Dach otwierany F46 20 56
Zasilanie mocy węzła drzwi kierowcy F47 20 56
Zasilanie mocy węzła drzwi pasażera F48 30 56
+ Kluczyka dla węzła kierownicy/Centralka dachu otwieranego/
Lampa sufitowa przednia i tylna/Cvs/Węzeł Blue&Me/
Czujniki wolumetryczne/Siedzenie lewe i prawe F49 7,5 56
Układ Air Bag F50 7,5 56
Zasilanie poprzez kluczyk Węzła Info Telematycznego/
Węzeł automatycznej skrzyni biegów/Nagrzewnica dodatkowa/
Zespół sterowań lewy/Przycisk uruchamiania START/STOP,
Centralka czujników parkowania/Lusterko elektrochromatyczne/
Węzeł Blue&Me/Przystosowanie do radioodtwarzacza/AQS/
Cruise Control F51 7,5 56
217
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA I
STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
181-222 Alfa 159 PL:181-222 Alfa 159 1ed 9-04-2009 16:07 Pagina 217

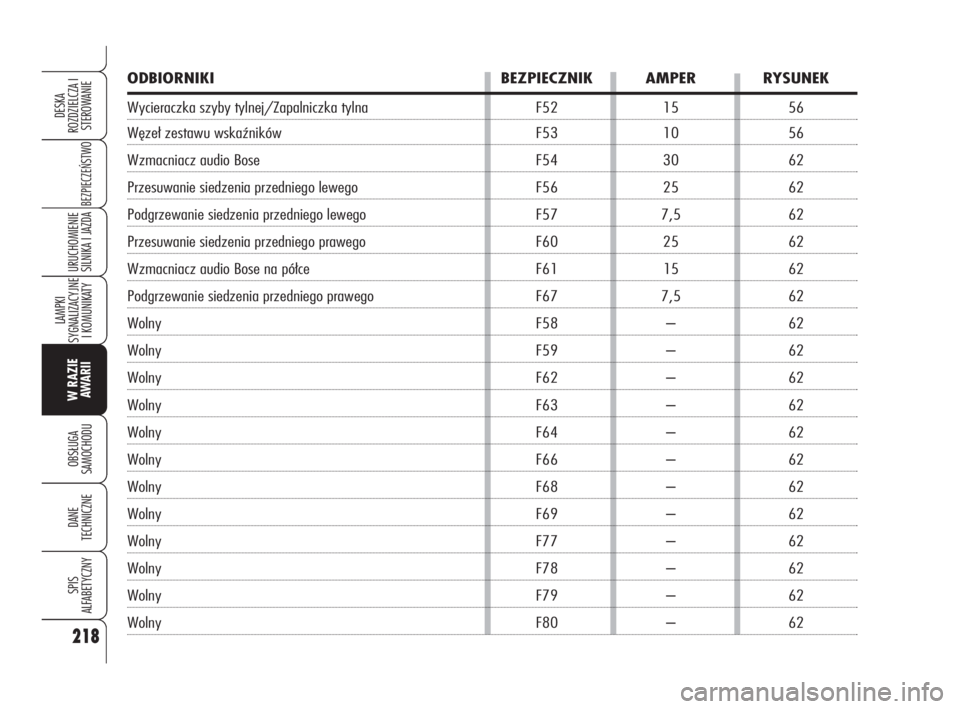

ODBIORNIKI BEZPIECZNIK AMPER RYSUNEK
Wycieraczka szyby tylnej/Zapalniczka tylna F52 15 56
Węzeł zestawu wskaźników F53 10 56
Wzmacniacz audio Bose F54 30 62
Przesuwanie siedzenia przedniego lewego F56 25 62
Podgrzewanie siedzenia przedniego lewego F57 7,5 62
Przesuwanie siedzenia przedniego prawego F60 25 62
Wzmacniacz audio Bose na półce F61 15 62
Podgrzewanie siedzenia przedniego prawego F67 7,5 62
Wolny F58 – 62
Wolny F59 – 62
Wolny F62 – 62
Wolny F63 – 62
Wolny F64 – 62
Wolny F66 – 62
Wolny F68 – 62
Wolny F69 – 62
Wolny F77 – 62
Wolny F78 – 62
Wolny F79 – 62
Wolny F80 – 62
218
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA I
STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
181-222 Alfa 159 PL:181-222 Alfa 159 1ed 9-04-2009 16:07 Pagina 218

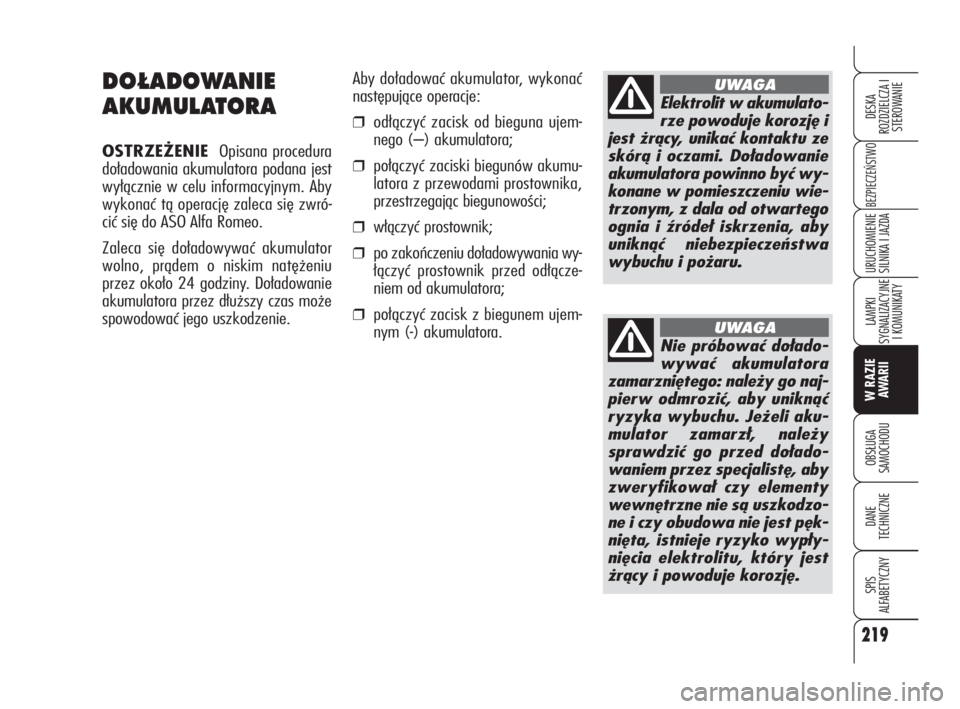

DO¸ADOWANIE
AKUMULATORA
OSTRZEŻENIE Opisana procedura
doładowania akumulatora podana jest
wyłącznie w celu informacyjnym. Aby
wykonać tą operację zaleca się zwró-
cić się do ASO Alfa Romeo.
Zaleca się doładowywać akumulator
wolno, prądem o niskim natężeniu
przez około 24 godziny. Doładowanie
akumulatora przez dłuższy czas może
spowodować jego uszkodzenie.Aby doładować akumulator, wykonać
następujące operacje:
❒odłączyć zacisk od bieguna ujem-
nego (–) akumulatora;
❒połączyć zaciski biegunów akumu-
latora z przewodami prostownika,
przestrzegając biegunowości;
❒włączyć prostownik;
❒po zakończeniu doładowywania wy-
łączyć prostownik przed odłącze-
niem od akumulatora;
❒połączyć zacisk z biegunem ujem-
nym (-) akumulatora.
Elektrolit w akumulato-
rze powoduje korozję i
jest żrący, unikać kontaktu ze
skórą i oczami. Doładowanie
akumulatora powinno być wy-
konane w pomieszczeniu wie-
trzonym, z dala od otwartego
ognia i źródeł iskrzenia, aby
uniknąć niebezpieczeństwa
wybuchu i pożaru.
UWAGA
Nie próbować dołado-
wywać akumulatora
zamarzniętego: należy go naj-
pierw odmrozić, aby uniknąć
ryzyka wybuchu. Jeżeli aku-
mulator zamarzł, należy
sprawdzić go przed dołado-
waniem przez specjalistę, aby
zweryfikował czy elementy
wewnętrzne nie są uszkodzo-
ne i czy obudowa nie jest pęk-
nięta, istnieje ryzyko wypły-
nięcia elektrolitu, który jest
żrący i powoduje korozję.
UWAGA
219
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA I
STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
181-222 Alfa 159 PL:181-222 Alfa 159 1ed 9-04-2009 16:07 Pagina 219

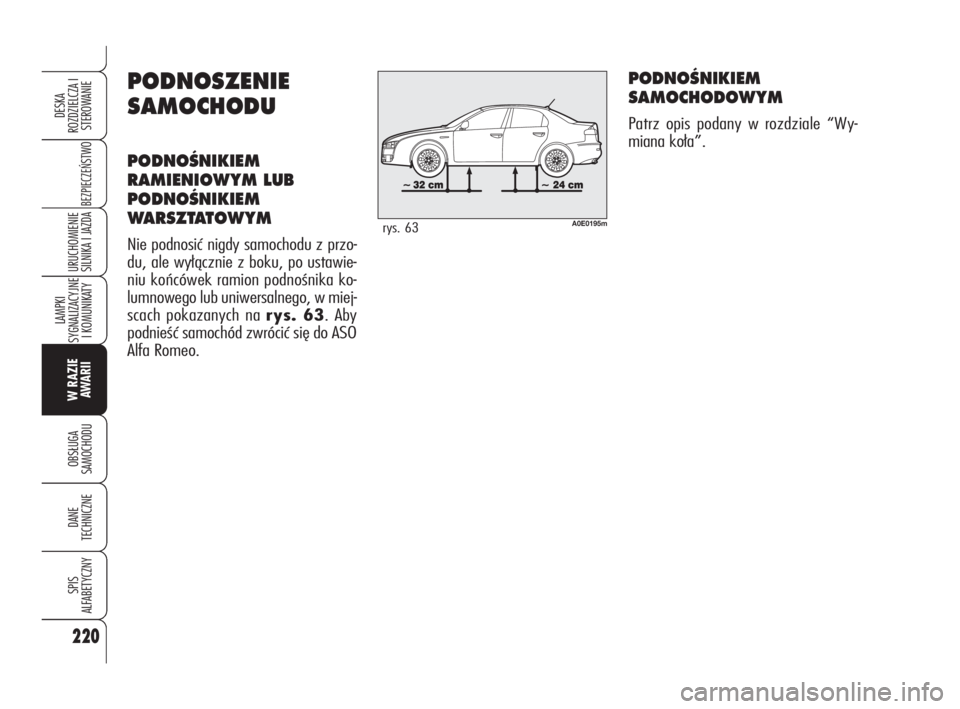

PODNOÂNIKIEM
SAMOCHODOWYM
Patrz opis podany w rozdziale “Wy-
miana koła”.
PODNOSZENIE
SAMOCHODU
PODNOÂNIKIEM
RAMIENIOWYM LUB
PODNOÂNIKIEM
WARSZTATOWYM
Nie podnosić nigdy samochodu z przo-
du, ale wyłącznie z boku, po ustawie-
niu końcówek ramion podnośnika ko-
lumnowego lub uniwersalnego, w miej-
scach pokazanych na rys. 63. Aby
podnieść samochód zwrócić się do ASO
Alfa Romeo.
A0E0195mrys. 63
220
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA I
STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
181-222 Alfa 159 PL:181-222 Alfa 159 1ed 9-04-2009 16:07 Pagina 220

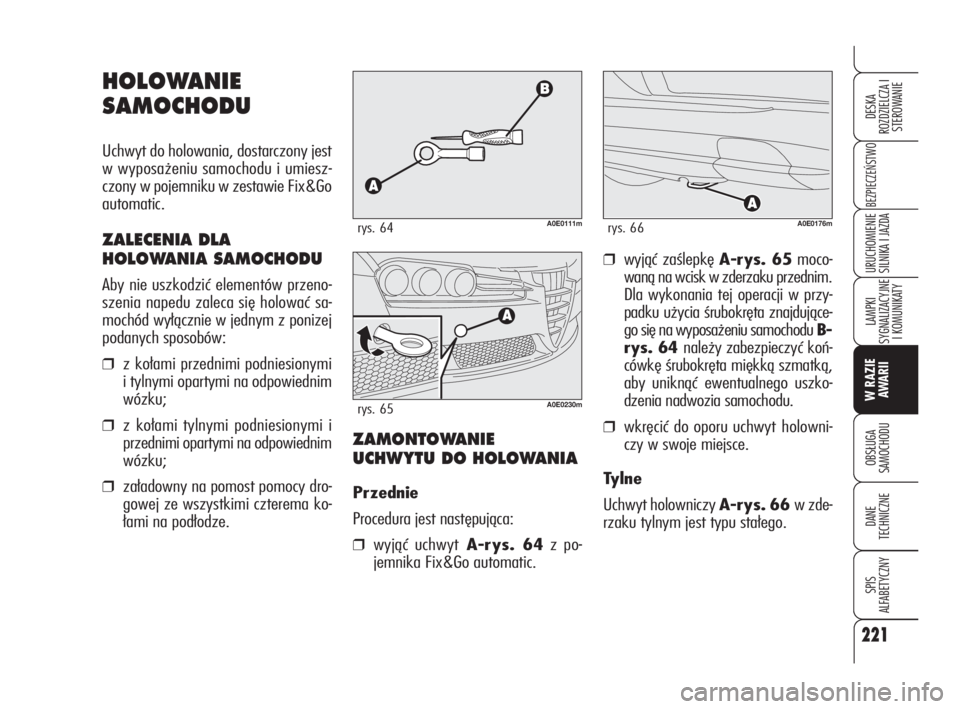

HOLOWANIE
SAMOCHODU
Uchwyt do holowania, dostarczony jest
w wyposażeniu samochodu i umiesz-
czony w pojemniku w zestawie Fix&Go
automatic.
ZALECENIA DLA
HOLOWANIA SAMOCHODU
Aby nie uszkodzić elementów przeno-
szenia napedu zaleca się holować sa-
mochód wyłącznie w jednym z ponizej
podanych sposobów:
❒z kołami przednimi podniesionymi
i tylnymi opartymi na odpowiednim
wózku;
❒z kołami tylnymi podniesionymi i
przednimi opartymi na odpowiednim
wózku;
❒załadowny na pomost pomocy dro-
gowej ze wszystkimi czterema ko-
łami na podłodze.
A0E0111mrys. 64
❒wyjąć zaślepkę A-rys. 65moco-
waną na wcisk w zderzaku przednim.
Dla wykonania tej operacji w przy-
padku użycia śrubokręta znajdujące-
go się na wyposażeniu samochodu B-
rys. 64 należy zabezpieczyć koń-
cówkę śrubokręta miękką szmatką,
aby uniknąć ewentualnego uszko-
dzenia nadwozia samochodu.
❒wkręcić do oporu uchwyt holowni-
czy w swoje miejsce.
Tylne
Uchwyt holowniczy A-rys. 66 w zde-
rzaku tylnym jest typu stałego.ZAMONTOWANIE
UCHWYTU DO HOLOWANIA
Przednie
Procedura jest następująca:
❒wyjąć uchwytA-rys. 64z po-
jemnika Fix&Go automatic.
A0E0230mrys. 65
A0E0176mrys. 66
221
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA I
STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
181-222 Alfa 159 PL:181-222 Alfa 159 1ed 9-04-2009 16:08 Pagina 221

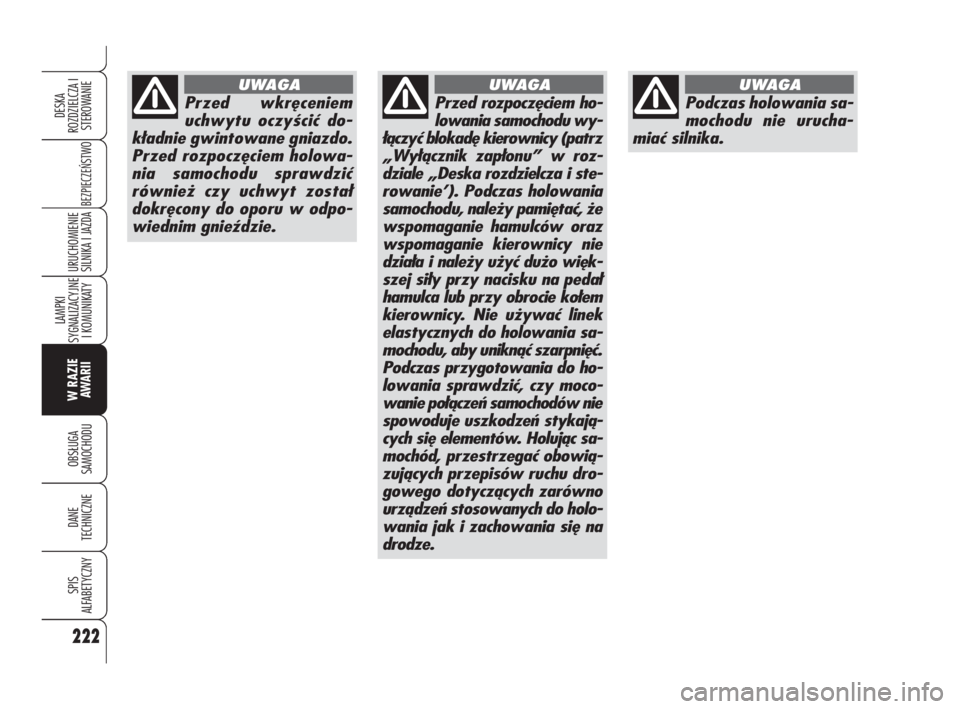

Podczas holowania sa-
mochodu nie urucha-
miać silnika.
UWAGA
Przed wkręceniem
uchwytu oczyścić do-
kładnie gwintowane gniazdo.
Przed rozpoczęciem holowa-
nia samochodu sprawdzić
również czy uchwyt został
dokręcony do oporu w odpo-
wiednim gnieździe.
UWAGA
Przed rozpoczęciem ho-
lowania samochodu wy-
łączyć blokadę kierownicy (patrz
„Wyłącznik zapłonu” w roz-
dziale „Deska rozdzielcza i ste-
rowanie’). Podczas holowania
samochodu, należy pamiętać, że
wspomaganie hamulców oraz
wspomaganie kierownicy nie
działa i należy użyć dużo więk-
szej siły przy nacisku na pedał
hamulca lub przy obrocie kołem
kierownicy. Nie używać linek
elastycznych do holowania sa-
mochodu, aby uniknąć szarpnięć.
Podczas przygotowania do ho-
lowania sprawdzić, czy moco-
wanie połączeń samochodów nie
spowoduje uszkodzeń stykają-
cych się elementów. Holując sa-
mochód, przestrzegać obowią-
zujących przepisów ruchu dro-
gowego dotyczących zarówno
urządzeń stosowanych do holo-
wania jak i zachowania się na
drodze.
UWAGA
222
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA I
STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
181-222 Alfa 159 PL:181-222 Alfa 159 1ed 9-04-2009 16:08 Pagina 222
