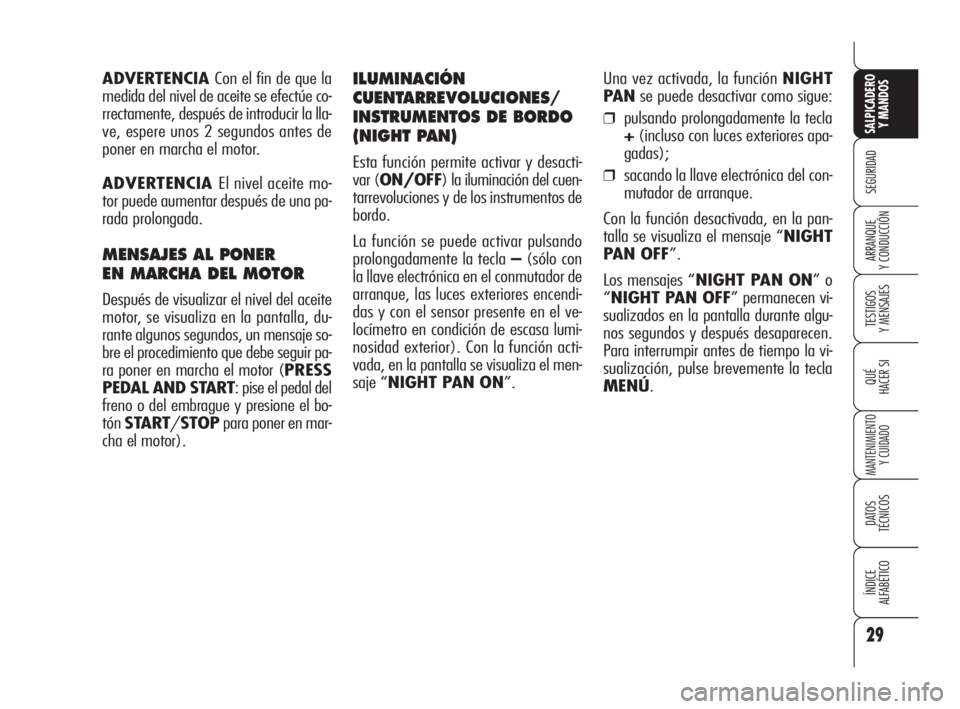

Una vez activada, la función NIGHT
PANse puede desactivar como sigue:
❒pulsando prolongadamente la tecla
+(incluso con luces exteriores apa-
gadas);
❒sacando la llave electrónica del con-
mutador de arranque.
Con la función desactivada, en la pan-
talla se visualiza el mensaje “NIGHT
PAN OFF”.
Los mensajes “NIGHT PAN ON” o
“NIGHT PAN OFF” permanecen vi-
sualizados en la pantalla durante algu-
nos segundos y después desaparecen.
Para interrumpir antes de tiempo la vi-
sualización, pulse brevemente la tecla
MENÚ.
ILUMINACIÓN
CUENTARREVOLUCIONES/
INSTRUMENTOS DE BORDO
(NIGHT PAN)
Esta función permite activar y desacti-
var (ON/OFF) la iluminación del cuen-
tarrevoluciones y de los instrumentos de
bordo.
La función se puede activar pulsando
prolongadamente la tecla –(sólo con
la llave electrónica en el conmutador de
arranque, las luces exteriores encendi-
das y con el sensor presente en el ve-
locímetro en condición de escasa lumi-
nosidad exterior). Con la función acti-
vada, en la pantalla se visualiza el men-
saje “NIGHT PAN ON”.
29
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
ADVERTENCIA Con el fin de que la
medida del nivel de aceite se efectúe co-
rrectamente, después de introducir la lla-
ve, espere unos 2 segundos antes de
poner en marcha el motor.
ADVERTENCIA El nivel aceite mo-
tor puede aumentar después de una pa-
rada prolongada.
MENSAJES AL PONER
EN MARCHA DEL MOTOR
Después de visualizar el nivel del aceite
motor, se visualiza en la pantalla, du-
rante algunos segundos, un mensaje so-
bre el procedimiento que debe seguir pa-
ra poner en marcha el motor (PRESS
PEDAL AND START: pise el pedal del
freno o del embrague y presione el bo-
tón START/STOPpara poner en mar-
cha el motor).
001-045 Alfa 159 E 8-04-2009 11:25 Pagina 29
Page 32 of 331
30
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNLa fecha Cpermanece visualizada en la
zona central de la pantalla hasta que se
requiera otra función (por ejemplo “Re-
gulación de la iluminación”) y otras in-
formaciones sobre el estado del coche.
Con la llave fuera del conmutador de
arranque (cuando se abre por lo me-
nos una de las puertas delanteras) la
pantalla se ilumina visualizando duran-
te algunos segundos, la hora, los kiló-
metros (o millas) recorridos y la tem-
peratura exterior.
INFORMACIÓN SOBRE
EL ESTADO DEL COCHE
(por evento)
❒Vencimiento del mantenimiento pro-
gramado;
❒informaciones sobre el Ordenador de
viaje (Trip Computer);
❒regulación de la iluminación de los
mandos del reóstato;
❒visualización del nivel de aceite mo-
tor;
ADVERTENCIAAl abrir una puerta
delantera, en la pantalla se visualiza,
durante algunos segundos, la hora, el
kilometraje recorrido y la temperatura
exterior.

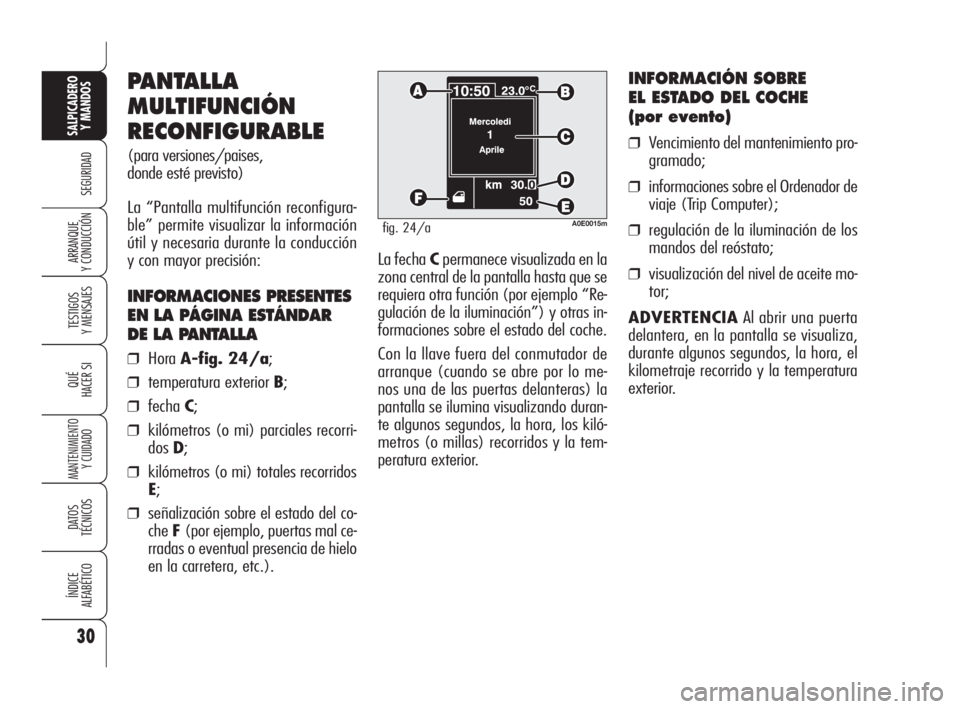

PANTALLA
MULTIFUNCIÓN
RECONFIGURABLE
(para versiones/paises,
donde esté previsto)
La “Pantalla multifunción reconfigura-
ble” permite visualizar la información
útil y necesaria durante la conducción
y con mayor precisión:
INFORMACIONES PRESENTES
EN LA PÁGINA ESTÁNDAR
DE LA PANTALLA
❒Hora A-fig. 24/a;
❒temperatura exterior B;
❒fecha C;
❒kilómetros (o mi) parciales recorri-
dos D;
❒kilómetros (o mi) totales recorridos
E;
❒señalización sobre el estado del co-
che F (por ejemplo, puertas mal ce-
rradas o eventual presencia de hielo
en la carretera, etc.).
A0E0015mfig. 24/a
001-045 Alfa 159 E 8-04-2009 11:25 Pagina 30
Page 33 of 331
31
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

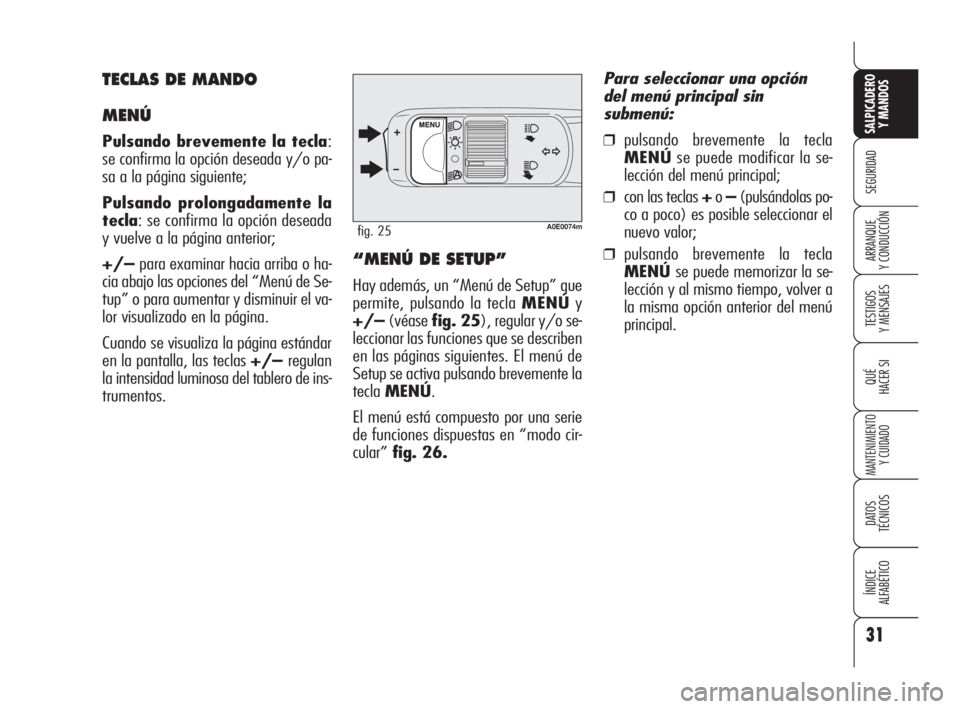

A0E0074mfig. 25
“MENÚ DE SETUP”
Hay además, un “Menú de Setup” que
permite, pulsando la tecla MENÚy
+/–(véase fig. 25), regular y/o se-
leccionar las funciones que se describen
en las páginas siguientes. El menú de
Setup se activa pulsando brevemente la
tecla MENÚ.
El menú está compuesto por una serie
de funciones dispuestas en “modo cir-
cular” fig. 26.
Para seleccionar una opción
del menú principal sin
submenú:
❒pulsando brevemente la tecla
MENÚse puede modificar la se-
lección del menú principal;
❒con las teclas +o –(pulsándolas po-
co a poco) es posible seleccionar el
nuevo valor;
❒pulsando brevemente la tecla
MENÚ se puede memorizar la se-
lección y al mismo tiempo, volver a
la misma opción anterior del menú
principal.
TECLAS DE MANDO
MENÚ
Pulsando brevemente la tecla:
se confirma la opción deseada y/o pa-
sa a la página siguiente;
Pulsando prolongadamente la
tecla: se confirma la opción deseada
y vuelve a la página anterior;
+/– para examinar hacia arriba o ha-
cia abajo las opciones del “Menú de Se-
tup” o para aumentar y disminuir el va-
lor visualizado en la página.
Cuando se visualiza la página estándar
en la pantalla, las teclas +/– regulan
la intensidad luminosa del tablero de ins-
trumentos.
001-045 Alfa 159 E 8-04-2009 11:25 Pagina 31
Page 34 of 331
32
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

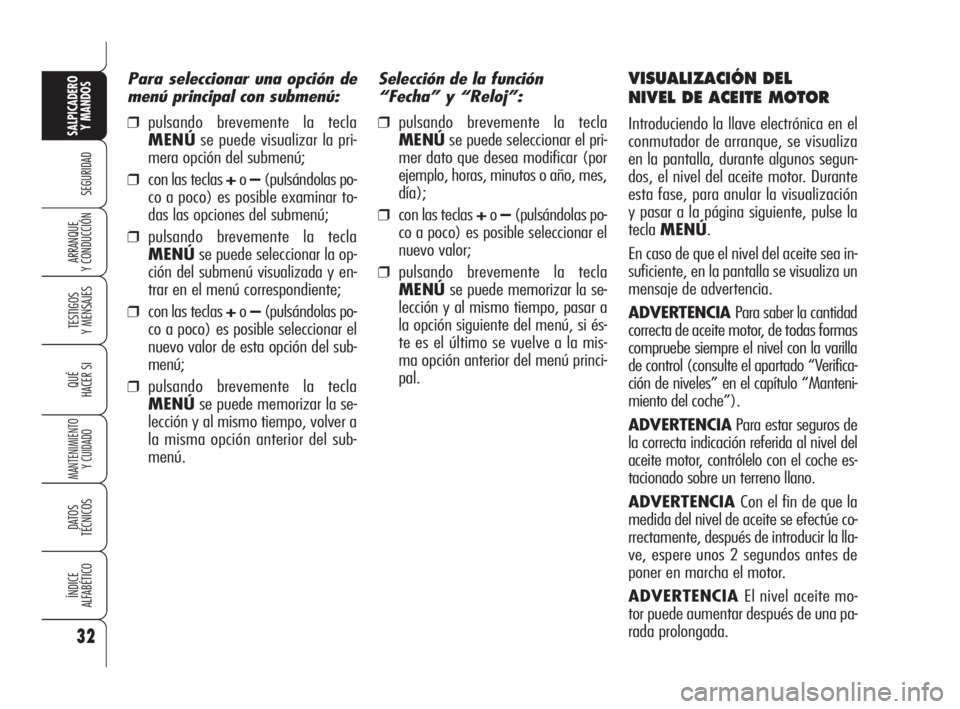

Selección de la función
“Fecha” y “Reloj”:
❒pulsando brevemente la tecla
MENÚse puede seleccionar el pri-
mer dato que desea modificar (por
ejemplo, horas, minutos o año, mes,
día);
❒con las teclas +o –(pulsándolas po-
co a poco) es posible seleccionar el
nuevo valor;
❒pulsando brevemente la tecla
MENÚse puede memorizar la se-
lección y al mismo tiempo, pasar a
la opción siguiente del menú, si és-
te es el último se vuelve a la mis-
ma opción anterior del menú princi-
pal.
VISUALIZACIÓN DEL
NIVEL DE ACEITE MOTOR
Introduciendo la llave electrónica en el
conmutador de arranque, se visualiza
en la pantalla, durante algunos segun-
dos, el nivel del aceite motor. Durante
esta fase, para anular la visualización
y pasar a la página siguiente, pulse la
tecla MENÚ.
En caso de que el nivel del aceite sea in-
suficiente, en la pantalla se visualiza un
mensaje de advertencia.
ADVERTENCIA Para saber la cantidad
correcta de aceite motor, de todas formas
compruebe siempre el nivel con la varilla
de control (consulte el apartado “Verifica-
ción de niveles” en el capítulo “Manteni-
miento del coche”).
ADVERTENCIAPara estar seguros de
la correcta indicación referida al nivel del
aceite motor, contrólelo con el coche es-
tacionado sobre un terreno llano.
ADVERTENCIA Con el fin de que la
medida del nivel de aceite se efectúe co-
rrectamente, después de introducir la lla-
ve, espere unos 2 segundos antes de
poner en marcha el motor.
ADVERTENCIA El nivel aceite mo-
tor puede aumentar después de una pa-
rada prolongada.
Para seleccionar una opción de
menú principal con submenú:
❒pulsando brevemente la tecla
MENÚse puede visualizar la pri-
mera opción del submenú;
❒con las teclas +o –(pulsándolas po-
co a poco) es posible examinar to-
das las opciones del submenú;
❒pulsando brevemente la tecla
MENÚse puede seleccionar la op-
ción del submenú visualizada y en-
trar en el menú correspondiente;
❒con las teclas +o –(pulsándolas po-
co a poco) es posible seleccionar el
nuevo valor de esta opción del sub-
menú;
❒pulsando brevemente la tecla
MENÚse puede memorizar la se-
lección y al mismo tiempo, volver a
la misma opción anterior del sub-
menú.
001-045 Alfa 159 E 8-04-2009 11:25 Pagina 32
Page 35 of 331
33
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Para acceder a la navegación desde la página estándar, pulse brevemente la tecla MENU. Para navegar en el menú, pulse las teclas
+o –. Con el coche en marcha, por razones de seguridad, es posible acceder sólo al menú reducido (selección “Límite de veloci-
dad”). Con el coche estacionado, es posible acceder a todo el menú. En los coches equipados con Sistema de Radionavegación, es
posible regular y seleccionar únicamente las funciones “Límite de velocidad”, “Regulación de la sensibilidad del sensor crepuscular”
(para versiones/paises, donde esté previsto) y “Reactivación de la señal acústica para el S.B.R.” (para versiones/paises, donde es-
té previsto). Las demás funciones se visualizan en la pantalla del sistema de radionavegación, donde también se pueden seleccionar
y regular.
fig. 26
VOL. BEEPSERVICESALIDA MENÚSENS.CREP.RESET TRIP B
RELOJ
MOD. 12/24
FECHA
RPT. AUDIO
MALET. IND.
DESB. COND.
BLOQ. PUERT.
UNIDADES VOL. TECLAS
LENGUAUMBRAL VEL.
A0E0218e
001-045 Alfa 159 E 8-04-2009 11:25 Pagina 33
Page 36 of 331
34
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

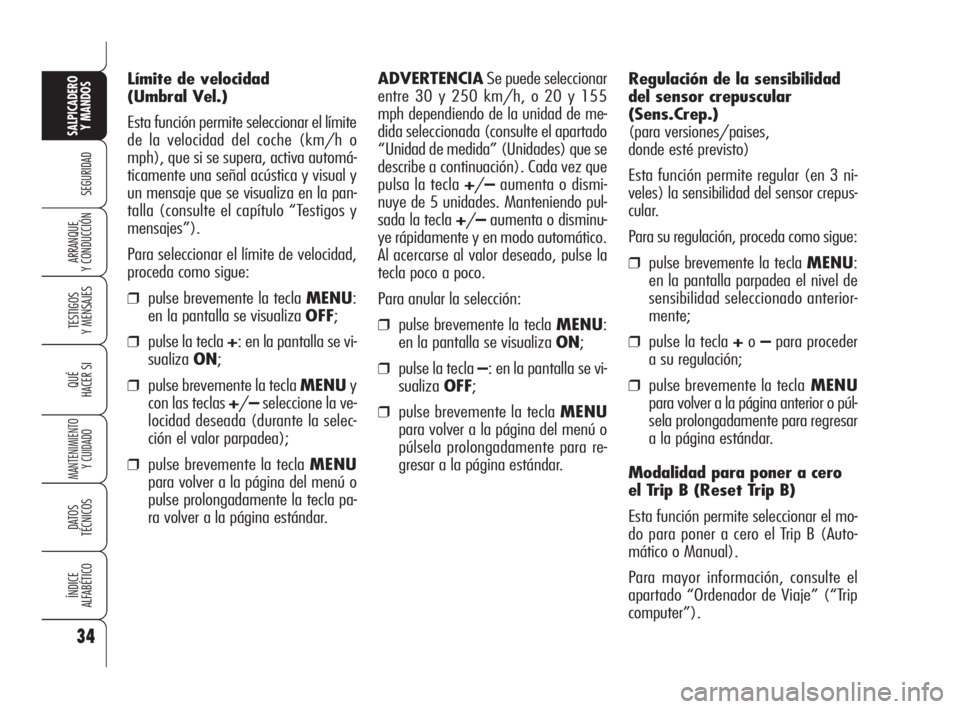

Regulación de la sensibilidad
del sensor crepuscular
(Sens.Crep.)
(para versiones/paises,
donde esté previsto)
Esta función permite regular (en 3 ni-
veles) la sensibilidad del sensor crepus-
cular.
Para su regulación, proceda como sigue:
❒pulse brevemente la tecla MENU:
en la pantalla parpadea el nivel de
sensibilidad seleccionado anterior-
mente;
❒pulse la tecla +o –para proceder
a su regulación;
❒pulse brevemente la teclaMENU
para volver a la página anterior o púl-
sela prolongadamente para regresar
a la página estándar.
Modalidad para poner a cero
el Trip B (Reset Trip B)
Esta función permite seleccionar el mo-
do para poner a cero el Trip B (Auto-
mático o Manual).
Para mayor información, consulte el
apartado “Ordenador de Viaje” (“Trip
computer”). Límite de velocidad
(Umbral Vel.)
Esta función permite seleccionar el límite
de la velocidad del coche (km/h o
mph), que si se supera, activa automá-
ticamente una señal acústica y visual y
un mensaje que se visualiza en la pan-
talla (consulte el capítulo “Testigos y
mensajes”).
Para seleccionar el límite de velocidad,
proceda como sigue:
❒pulse brevemente la tecla MENU:
en la pantalla se visualiza OFF;
❒pulse la tecla +: en la pantalla se vi-
sualiza ON;
❒pulse brevemente la tecla MENUy
con las teclas +/–seleccione la ve-
locidad deseada (durante la selec-
ción el valor parpadea);
❒pulse brevemente la tecla MENU
para volver a la página del menú o
pulse prolongadamente la tecla pa-
ra volver a la página estándar.ADVERTENCIASe puede seleccionar
entre 30 y 250 km/h, o 20 y 155
mph dependiendo de la unidad de me-
dida seleccionada (consulte el apartado
“Unidad de medida” (Unidades) que se
describe a continuación). Cada vez que
pulsa la tecla +/–aumenta o dismi-
nuye de 5 unidades. Manteniendo pul-
sada la tecla +/–aumenta o disminu-
ye rápidamente y en modo automático.
Al acercarse al valor deseado, pulse la
tecla poco a poco.
Para anular la selección:
❒pulse brevemente la tecla MENU:
en la pantalla se visualiza ON;
❒pulse la tecla –: en la pantalla se vi-
sualiza OFF;
❒pulse brevemente la tecla MENU
para volver a la página del menú o
púlsela prolongadamente para re-
gresar a la página estándar.
001-045 Alfa 159 E 8-04-2009 11:25 Pagina 34
Page 37 of 331
35
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
ADVERTENCIA Cada vez que pulsa
la tecla +/–, el valor aumenta o dis-
minuye de 1 unidad. Manteniendo pul-
sada la tecla +/–aumenta o disminu-
ye rápidamente y en modo automático.
Al acercarse al valor deseado, pulse la
tecla poco a poco.
❒pulse brevemente la tecla MENU
para volver a la página del menú o
púlsela prolongadamente para re-

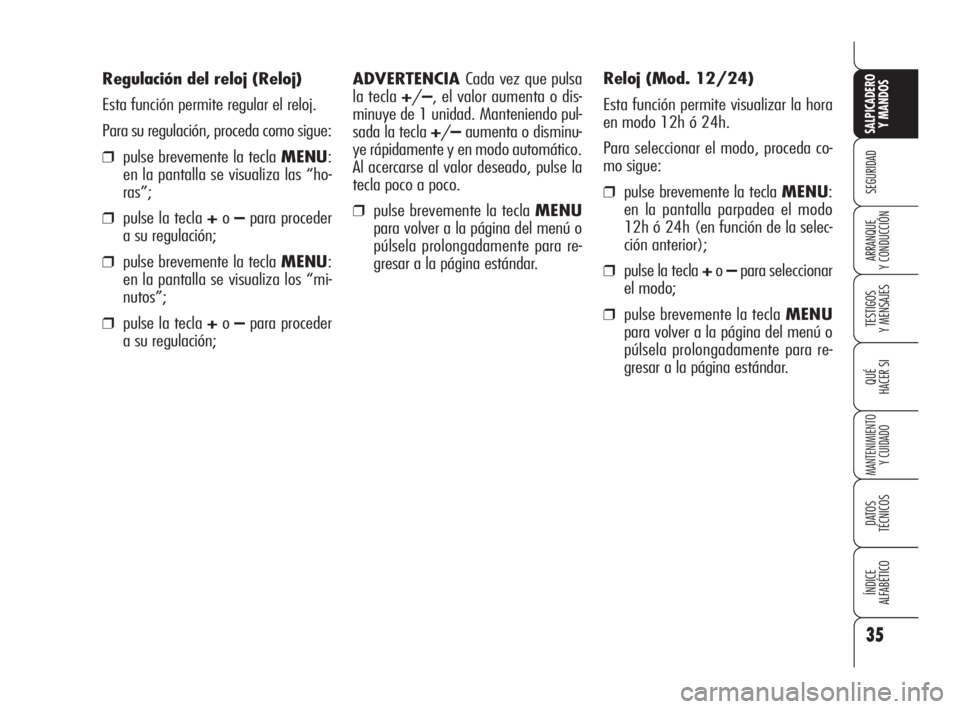

gresar a la página estándar. Regulación del reloj (Reloj)
Esta función permite regular el reloj.
Para su regulación, proceda como sigue:
❒pulse brevemente la tecla MENU:
en la pantalla se visualiza las “ho-
ras”;
❒pulse la tecla +o –para proceder
a su regulación;
❒pulse brevemente la tecla MENU:
en la pantalla se visualiza los “mi-
nutos”;
❒pulse la tecla +o –para proceder
a su regulación;Reloj (Mod. 12/24)
Esta función permite visualizar la hora
en modo 12h ó 24h.
Para seleccionar el modo, proceda co-
mo sigue:
❒pulse brevemente la tecla MENU:
en la pantalla parpadea el modo
12h ó 24h (en función de la selec-
ción anterior);
❒pulse la tecla +o –para seleccionar
el modo;
❒pulse brevemente la tecla MENU
para volver a la página del menú o
púlsela prolongadamente para re-
gresar a la página estándar.
001-045 Alfa 159 E 8-04-2009 11:25 Pagina 35
Page 38 of 331
36
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Regulación de la fecha (Fecha)
Esta función permite regular la fecha
(año - mes - día).
Para su regulación, proceda como sigue:
❒pulse brevemente la tecla MENU:
en la pantalla parpadea el “año”;
❒pulse la tecla +o –para proceder
a su regulación;
❒pulse brevemente la tecla MENU:
en la pantalla parpadea el “mes”;
❒pulse la tecla +o –para proceder
a su regulación;
❒pulse brevemente la tecla MENU:
en la pantalla parpadea el “día”;
❒pulse la tecla +o –para proceder
a su regulación.ADVERTENCIACada vez que pulsa
la tecla +/–el valor aumenta o dismi-
nuye de 1 unidad. Manteniendo pulsa-
da la tecla +/–aumenta o disminuye
rápidamente y en modo automático. Al
acercarse al valor deseado, pulse la te-
cla poco a poco.
❒pulse brevemente la tecla MENU
para volver a la página del menú o
púlsela prolongadamente para re-
gresar a la página estándar.
Repetición de las informaciones
audio (Rpt. Audio)
(para versiones/paises,
donde esté previsto)
Esta función permite visualizar las in-
formaciones del equipo de radio en la
pantalla.
❒Radio: frecuencia o mensaje RDS de
la radioemisora seleccionada, acti-
vación búsqueda automática o Au-
toSTore;
❒CD audio, CD MP3: número de la
pieza musical seleccionada;
❒CD Changer: número del CD y nú-
mero de la pieza musical.Para activar y desactivar (ON/OFF) la
visualización de las informaciones, pro-
ceda como sigue:
❒pulse brevemente la tecla MENU:
en la pantalla se visualiza ON, o
bien, OFF(en función de la selec-
ción anterior);
❒pulse la tecla +o –para seleccionar
ON, o bien, OFF;
❒pulse brevemente la tecla MENU
para volver a la página del menú o
púlsela prolongadamente para re-
gresar a la página estándar.
Según la fuente de audio seleccionada,
en la pantalla se visualiza debajo de la
hora, un símbolo que indica la fuente ac-
tivada.
001-045 Alfa 159 E 8-04-2009 11:25 Pagina 36
Page 39 of 331
37
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

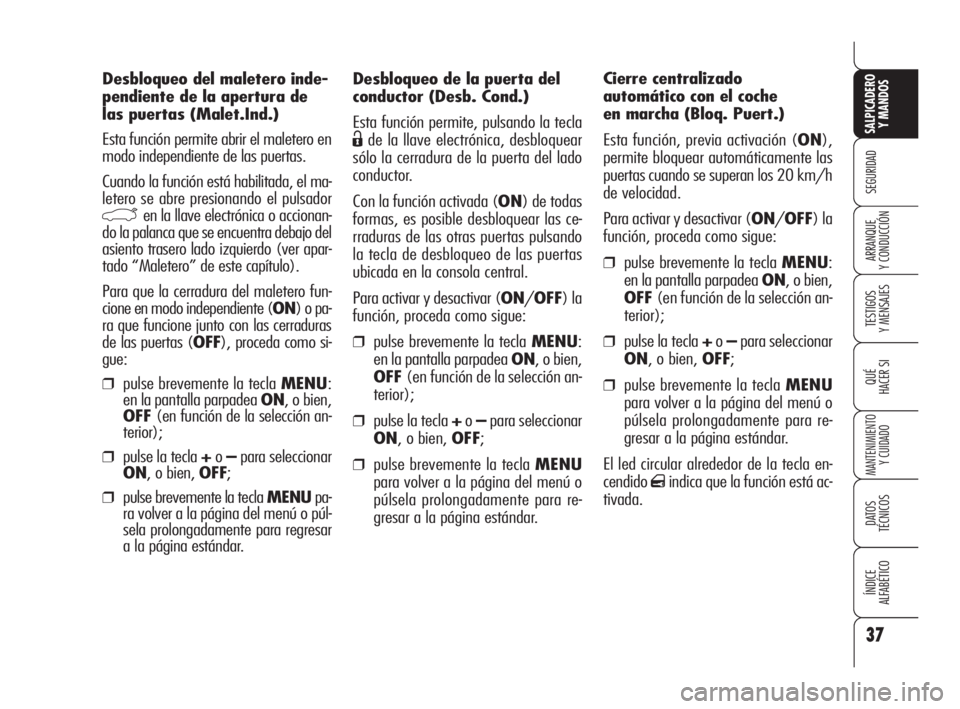

Desbloqueo de la puerta del
conductor (Desb. Cond.)
Esta función permite, pulsando la tecla
Ëde la llave electrónica, desbloquear
sólo la cerradura de la puerta del lado
conductor.
Con la función activada (ON) de todas
formas, es posible desbloquear las ce-
rraduras de las otras puertas pulsando
la tecla de desbloqueo de las puertas
ubicada en la consola central.
Para activar y desactivar (ON/OFF) la
función, proceda como sigue:
❒pulse brevemente la tecla MENU:
en la pantalla parpadea ON, o bien,
OFF (en función de la selección an-
terior);
❒pulse la tecla +o –para seleccionar
ON, o bien, OFF;
❒pulse brevemente la tecla MENU
para volver a la página del menú o
púlsela prolongadamente para re-
gresar a la página estándar.Cierre centralizado
automático con el coche
en marcha (Bloq. Puert.)
Esta función, previa activación (ON),
permite bloquear automáticamente las
puertas cuando se superan los 20 km/h
de velocidad.
Para activar y desactivar (ON/OFF) la
función, proceda como sigue:
❒pulse brevemente la tecla MENU:
en la pantalla parpadea ON, o bien,
OFF (en función de la selección an-
terior);
❒pulse la tecla +o –para seleccionar
ON, o bien, OFF;
❒pulse brevemente la tecla MENU
para volver a la página del menú o
púlsela prolongadamente para re-
gresar a la página estándar.
El led circular alrededor de la tecla en-
cendido
qindica que la función está ac-
tivada. Desbloqueo del maletero inde-
pendiente de la apertura de
las puertas (Malet.Ind.)
Esta función permite abrir el maletero en
modo independiente de las puertas.
Cuando la función está habilitada, el ma-
letero se abre presionando el pulsador
`en la llave electrónica o accionan-
do la palanca que se encuentra debajo del
asiento trasero lado izquierdo (ver apar-
tado “Maletero” de este capítulo).
Para que la cerradura del maletero fun-
cione en modo independiente (ON) o pa-
ra que funcione junto con las cerraduras
de las puertas (OFF), proceda como si-
gue:
❒pulse brevemente la tecla MENU:
en la pantalla parpadea ON, o bien,
OFF (en función de la selección an-
terior);
❒pulse la tecla +o –para seleccionar
ON, o bien, OFF;
❒pulse brevemente la tecla MENUpa-
ra volver a la página del menú o púl-
sela prolongadamente para regresar
a la página estándar.
001-045 Alfa 159 E 8-04-2009 11:25 Pagina 37
Page 40 of 331

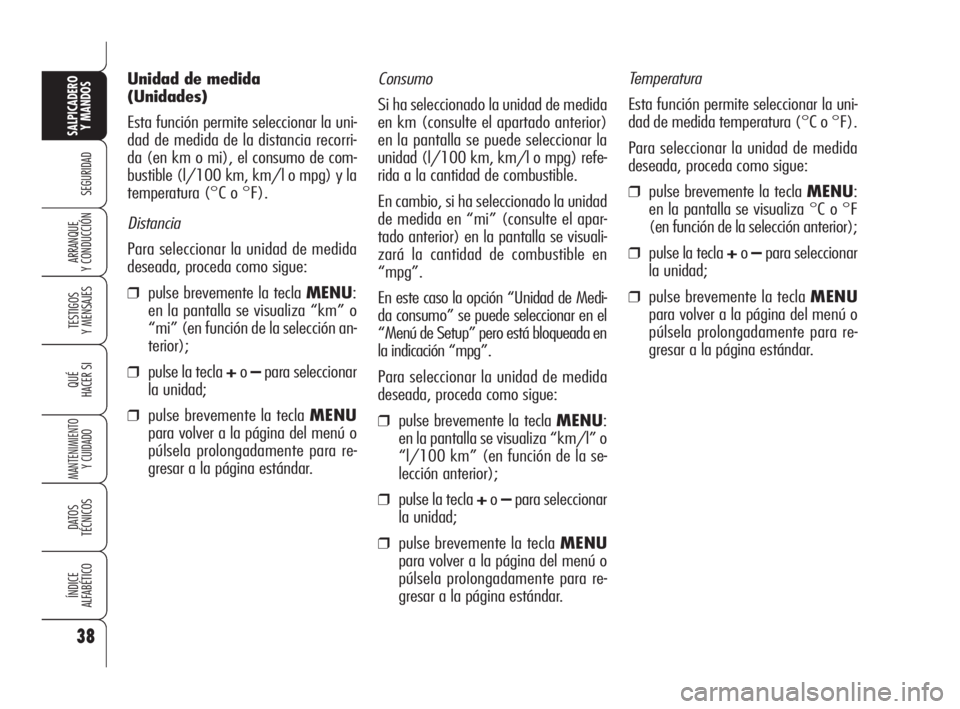

Consumo
Si ha seleccionado la unidad de medida
en km (consulte el apartado anterior)
en la pantalla se puede seleccionar la
unidad (l/100 km, km/l o mpg) refe-
rida a la cantidad de combustible.
En cambio, si ha seleccionado la unidad
de medida en “mi” (consulte el apar-
tado anterior) en la pantalla se visuali-
zará la cantidad de combustible en
“mpg”.
En este caso la opción “Unidad de Medi-
da consumo” se puede seleccionar en el
“Menú de Setup” pero está bloqueada en
la indicación “mpg”.
Para seleccionar la unidad de medida
deseada, proceda como sigue:
❒pulse brevemente la tecla MENU:
en la pantalla se visualiza “km/l” o
“l/100 km” (en función de la se-
lección anterior);
❒pulse la tecla +o –para seleccionar
la unidad;
❒pulse brevemente la tecla MENU
para volver a la página del menú o
púlsela prolongadamente para re-
gresar a la página estándar.
Temperatura
Esta función permite seleccionar la uni-
dad de medida temperatura (°C o °F).
Para seleccionar la unidad de medida
deseada, proceda como sigue:
❒pulse brevemente la tecla MENU:
en la pantalla se visualiza °C o °F
(en función de la selección anterior);
❒pulse la tecla +o –para seleccionar
la unidad;
❒pulse brevemente la tecla MENU
para volver a la página del menú o
púlsela prolongadamente para re-
gresar a la página estándar. Unidad de medida
(Unidades)
Esta función permite seleccionar la uni-
dad de medida de la distancia recorri-
da (en km o mi), el consumo de com-
bustible (l/100 km, km/l o mpg) y la
temperatura (°C o °F).
Distancia
Para seleccionar la unidad de medida
deseada, proceda como sigue:
❒pulse brevemente la tecla MENU:
en la pantalla se visualiza “km” o
“mi” (en función de la selección an-
terior);
❒pulse la tecla +o –para seleccionar
la unidad;
❒pulse brevemente la tecla MENU
para volver a la página del menú o
púlsela prolongadamente para re-
gresar a la página estándar.
38
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
001-045 Alfa 159 E 8-04-2009 11:25 Pagina 38
