ALFA 159 SPORTWAGON
Luci di posizione fanale su
sportello bagagliaio
Per sostituire le lampade, procedere co-
me segue:
❒aprire il bagagliaio;
❒rimuovere il coperchio A-fig. 35
agendo nel punto indicato dalla frec-
cia;
❒estrarre il gruppo portalampade
agendo sulle linguette di ritegno B-
fig. 36;
❒rimuovere e sostituire la lampada in-
teressata spingendola leggermente
e ruotandola in senso antiorario
fig. 37:
D: lampada luce di posizione su fanale
sinistro/destro
❒reinserire il gruppo portalampade fis-
sandolo correttamente in posizione
mediante le linguette di ritegno B-
fig. 36;
❒richiudere lo sportello A-fig. 35.Indicatori di direzione/
Luci di posizione/Luci stop
Per sostituire le lampada, procedere co-
me segue:
❒aprire il bagagliaio;
❒su alcune versioni, aprire lo sportel-
lo laterale;
❒rimuovere il coperchio di protezione
agendo sul dispositivo A-fig. 38;
❒estrarre il gruppo portalampade
agendo sulle linguette di ritegno B-
fig. 39;
❒rimuovere e sostituire la lampada in-
teressata spingendola leggermente
e ruotandola in senso antiorario
fig. 40:
E: lampada luce posizione/arresto;
F: lampada luce direzione.
A0E0295mfig. 38A0E0296mfig. 39
❒reinserire il gruppo portalampade fis-
sandolo correttamente in posizione
mediante le linguette di ritegno B-
fig. 39;
❒rimontare il coperchio di protezione.
A0E0297mfig. 40
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 289

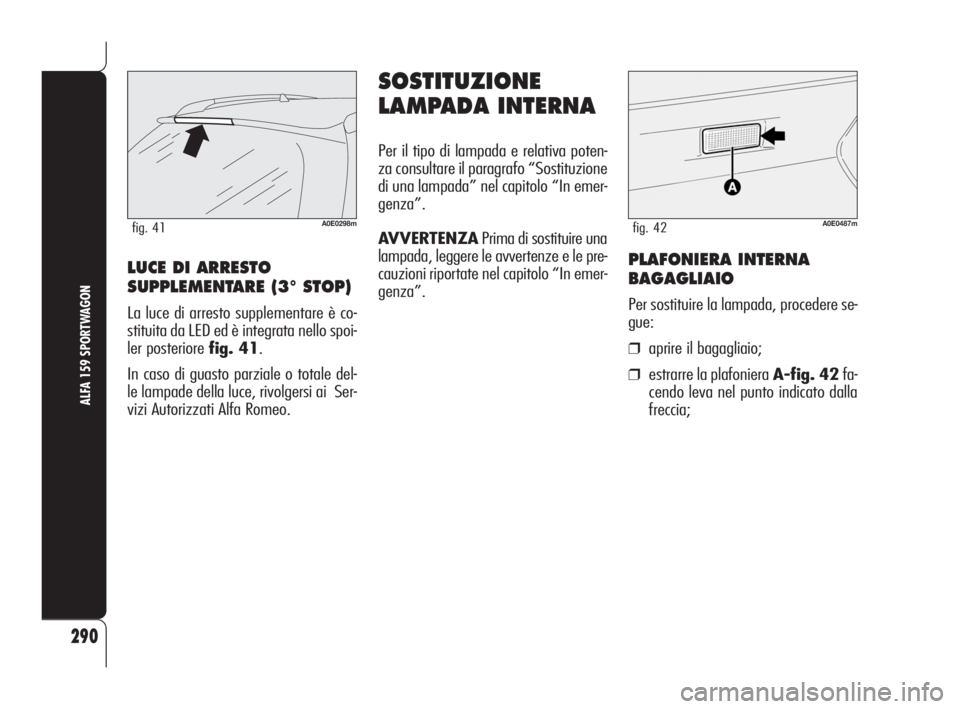

290
ALFA 159 SPORTWAGON
A0E0298mfig. 41
LUCE DI ARRESTO
SUPPLEMENTARE (3° STOP)
La luce di arresto supplementare è co-
stituita da LED ed è integrata nello spoi-
ler posteriore fig. 41.
In caso di guasto parziale o totale del-
le lampade della luce, rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
SOSTITUZIONE
LAMPADA INTERNA
Per il tipo di lampada e relativa poten-
za consultare il paragrafo “Sostituzione
di una lampada” nel capitolo “In emer-
genza”.
AVVERTENZAPrima di sostituire una
lampada, leggere le avvertenze e le pre-
cauzioni riportate nel capitolo “In emer-
genza”.
A0E0487mfig. 42
PLAFONIERA INTERNA
BAGAGLIAIO
Per sostituire la lampada, procedere se-
gue:
❒aprire il bagagliaio;
❒estrarre la plafoniera A-fig. 42fa-
cendo leva nel punto indicato dalla
freccia;
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 290

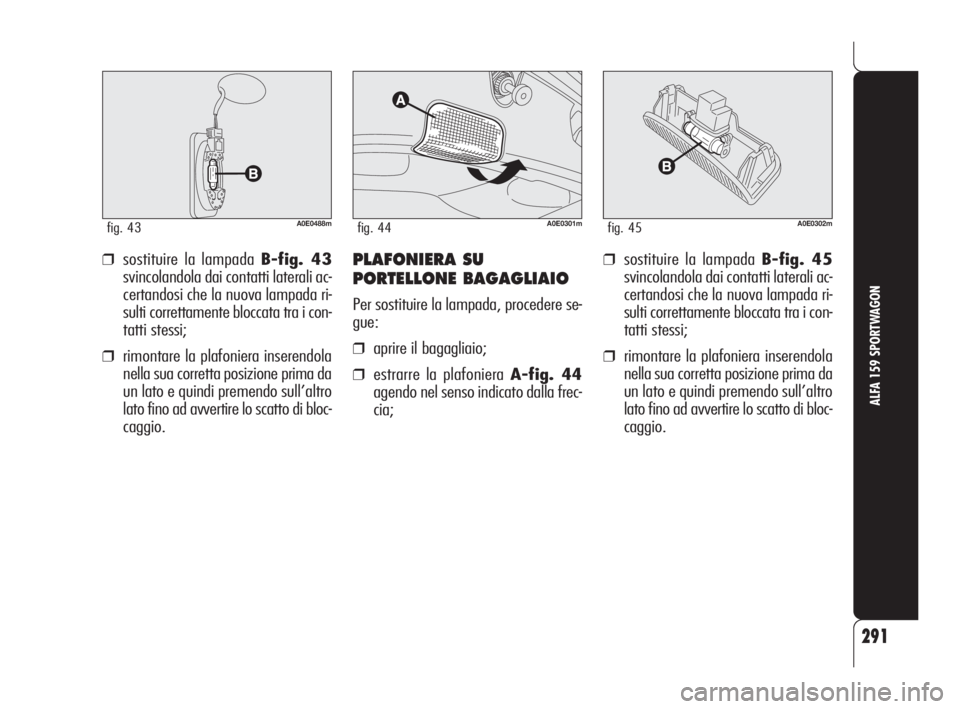

291
ALFA 159 SPORTWAGON
A0E0488mfig. 43
❒sostituire la lampada B-fig. 43
svincolandola dai contatti laterali ac-
certandosi che la nuova lampada ri-
sulti correttamente bloccata tra i con-
tatti stessi;
❒rimontare la plafoniera inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di bloc-
caggio.
A0E0301mfig. 44A0E0302mfig. 45
PLAFONIERA SU
PORTELLONE BAGAGLIAIO
Per sostituire la lampada, procedere se-
gue:
❒aprire il bagagliaio;
❒estrarre la plafoniera A-fig. 44
agendo nel senso indicato dalla frec-
cia;
❒sostituire la lampada B-fig. 45
svincolandola dai contatti laterali ac-
certandosi che la nuova lampada ri-
sulti correttamente bloccata tra i con-
tatti stessi;
❒rimontare la plafoniera inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di bloc-
caggio.
271-292 Alfa 159 ITA 8-04-2009 9:57 Pagina 291

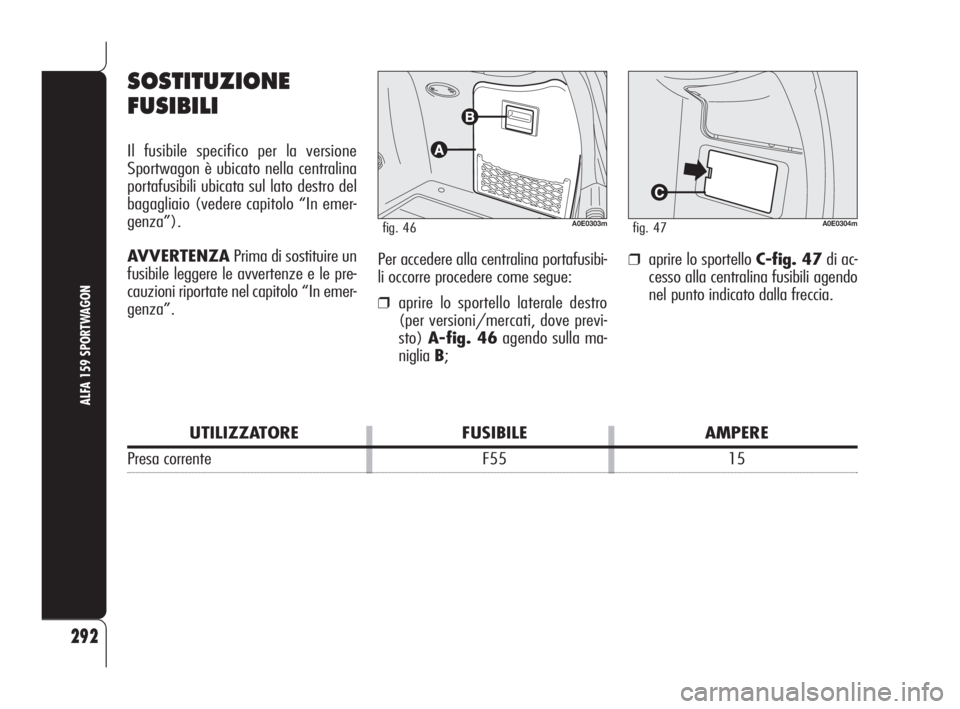

292
ALFA 159 SPORTWAGON
SOSTITUZIONE
FUSIBILI
Il fusibile specifico per la versione
Sportwagon è ubicato nella centralina
portafusibili ubicata sul lato destro del
bagagliaio (vedere capitolo “In emer-
genza”).
AVVERTENZAPrima di sostituire un
fusibile leggere le avvertenze e le pre-
cauzioni riportate nel capitolo “In emer-
genza”.
A0E0303mfig. 46A0E0304mfig. 47
Per accedere alla centralina portafusibi-
li occorre procedere come segue:
❒aprire lo sportello laterale destro
(per versioni/mercati, dove previ-
sto) A-fig. 46agendo sulla ma-
niglia B;
❒aprire lo sportello C-fig. 47di ac-
cesso alla centralina fusibili agendo
nel punto indicato dalla freccia.
UTILIZZATORE FUSIBILE AMPERE
Presa corrente F55 15
271-292 Alfa 159 ITA 8-04-2009 9:57 Pagina 292

293

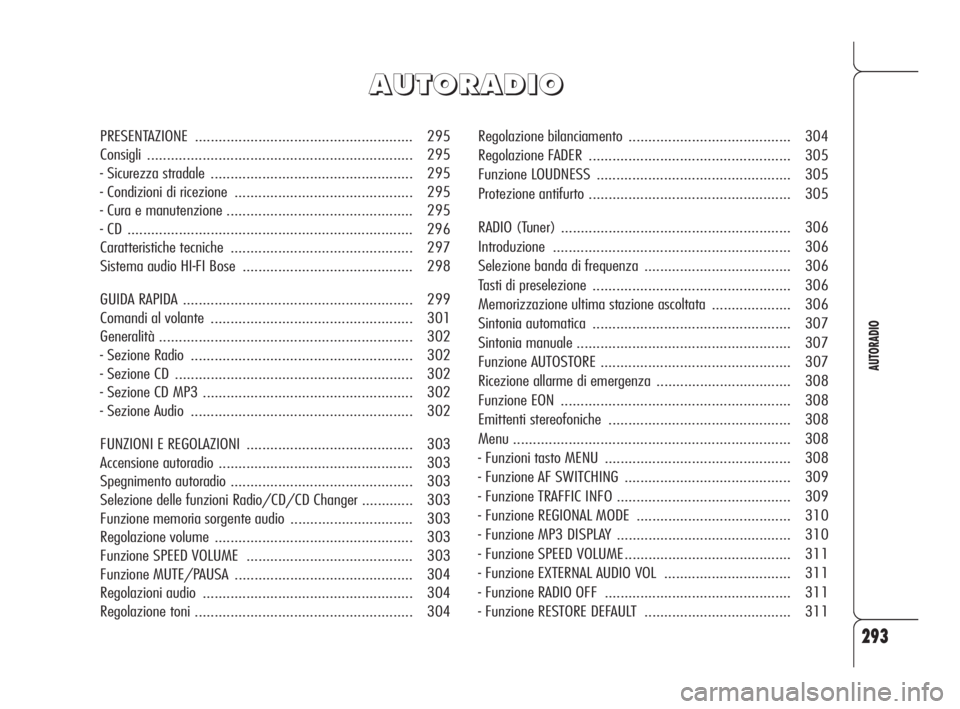

AUTORADIO
Regolazione bilanciamento ......................................... 304
Regolazione FADER ................................................... 305
Funzione LOUDNESS................................................. 305
Protezione antifurto ................................................... 305
RADIO (Tuner) .......................................................... 306
Introduzione ............................................................ 306
Selezione banda di frequenza ..................................... 306
Tasti di preselezione .................................................. 306
Memorizzazione ultima stazione ascoltata .................... 306
Sintonia automatica .................................................. 307
Sintonia manuale ...................................................... 307
Funzione AUTOSTORE................................................ 307
Ricezione allarme di emergenza .................................. 308
Funzione EON .......................................................... 308
Emittenti stereofoniche .............................................. 308
Menu ...................................................................... 308
- Funzioni tasto MENU ............................................... 308
- Funzione AF SWITCHING .......................................... 309
- Funzione TRAFFIC INFO ............................................ 309
- Funzione REGIONAL MODE ....................................... 310
- Funzione MP3 DISPLAY ............................................ 310
- Funzione SPEED VOLUME.......................................... 311
- Funzione EXTERNAL AUDIO VOL ................................ 311
- Funzione RADIO OFF ............................................... 311
- Funzione RESTORE DEFAULT ..................................... 311
A A
U U
T T
O O
R R
A A
D D
I I
O O
PRESENTAZIONE ....................................................... 295
Consigli ................................................................... 295
- Sicurezza stradale ................................................... 295
- Condizioni di ricezione ............................................. 295
- Cura e manutenzione ............................................... 295
- CD ........................................................................ 296
Caratteristiche tecniche .............................................. 297
Sistema audio HI-FI Bose ........................................... 298
GUIDA RAPIDA .......................................................... 299
Comandi al volante ................................................... 301
Generalit

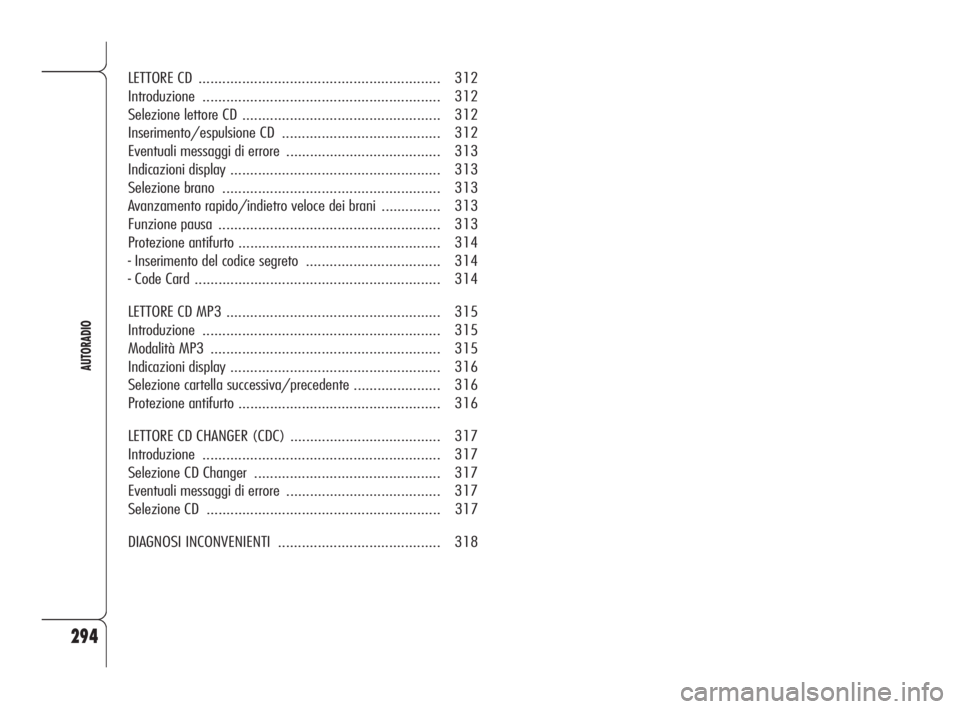

294
AUTORADIO
LETTORE CD ............................................................. 312
Introduzione ............................................................ 312
Selezione lettore CD .................................................. 312
Inserimento/espulsione CD ........................................ 312
Eventuali messaggi di errore ....................................... 313
Indicazioni display ..................................................... 313
Selezione brano ....................................................... 313
Avanzamento rapido/indietro veloce dei brani ............... 313
Funzione pausa ........................................................ 313
Protezione antifurto ................................................... 314
- Inserimento del codice segreto .................................. 314
- Code Card .............................................................. 314
LETTORE CD MP3 ...................................................... 315
Introduzione ............................................................ 315
Modalità MP3 .......................................................... 315
Indicazioni display ..................................................... 316
Selezione cartella successiva/precedente ...................... 316
Protezione antifurto ................................................... 316
LETTORE CD CHANGER (CDC) ...................................... 317
Introduzione ............................................................ 317
Selezione CD Changer ............................................... 317
Eventuali messaggi di errore ....................................... 317
Selezione CD ........................................................... 317
DIAGNOSI INCONVENIENTI ......................................... 318
293-318 Alfa 159 ITA 8-04-2009 9:57 Pagina 294

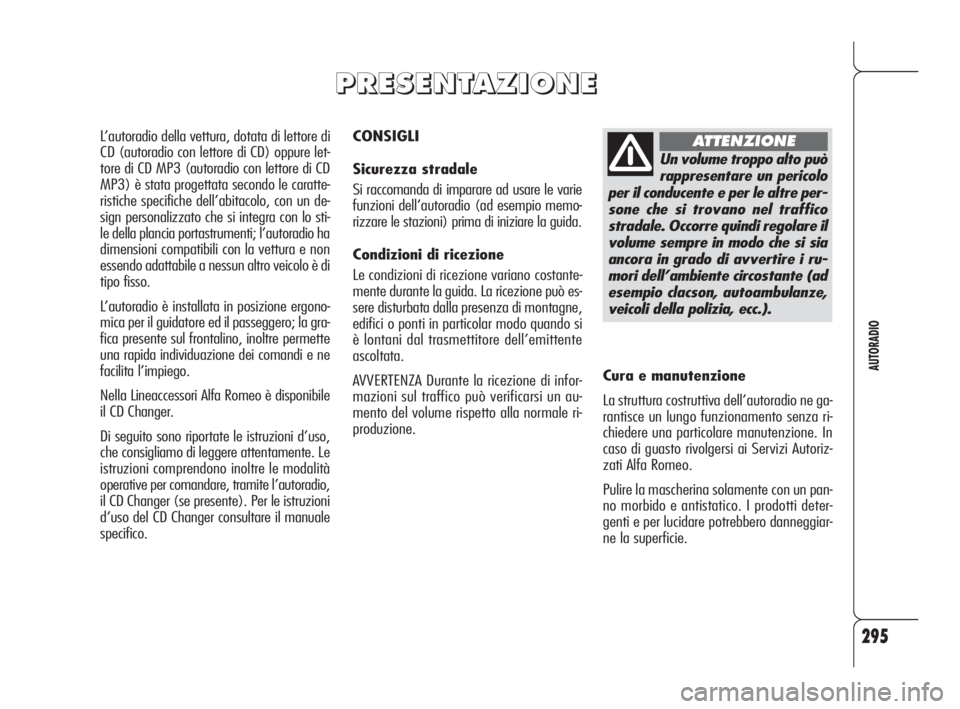

295
AUTORADIO
CONSIGLI
Sicurezza stradale
Si raccomanda di imparare ad usare le varie
funzioni dell’autoradio (ad esempio memo-
rizzare le stazioni) prima di iniziare la guida.
Condizioni di ricezione
Le condizioni di ricezione variano costante-
mente durante la guida. La ricezione può es-
sere disturbata dalla presenza di montagne,
edifici o ponti in particolar modo quando si
è lontani dal trasmettitore dell’emittente
ascoltata.
AVVERTENZA Durante la ricezione di infor-
mazioni sul traffico può verificarsi un au-
mento del volume rispetto alla normale ri-
produzione.
P P
R R
E E
S S
E E
N N
T T
A A
Z Z
I I
O O
N N
E E
L

296
AUTORADIO
❒pulire accuratamente ogni CD da eventuali
segni delle dita e da polvere con un pan-
no soffice. Sostenere i CD dalla circonfe-
renza esterna e pulirli dal centro verso l’e-
sterno;
❒non utilizzare mai per la pulizia prodotti
chimici (ad es. bombole spray o antistati-
ci o thinner) perché possono danneggia-
re la superficie dei CD;
❒dopo averli ascoltati rimettete i CD nelle
proprie scatole, per evitare di generare se-
gni o righe che possano provocare salti nel-
la riproduzione;
❒non esporre i CD alla luce diretta del sole,
alle alte temperature o all’umidità per pe-
riodi prolungati, evitando che si incurvi-
no;
❒non incollare etichette sulla superficie del
CD né scrivere sulla superficie registrata
con matite o penne.
Per estrarre il CD dal relativo contenitore,
premere al centro dello stesso e sollevare
il disco tenendolo con cura dalla circonfe-
renza esterna.Prendere il CD sempre dalla circonferenza
esterna. Non toccare mai la superficie.
Per rimuovere le impronte digitali e la pol-
vere, utilizzare un panno soffice a partire dal
centro del CD verso l’esterno.
Non usare CD molto graffiati, incrinati, defor-
mati, ecc. L’uso di tali dischi comporterà mal-
funzionamento o danni del riproduttore.
L’ottenimento della migliore riproduzione au-
dio richiede l’utilizzo di supporti CD stam-
pati originali. Non è garantito il corretto fun-
zionamento qualora vengano utilizzati sup-
porti CD-R/RW non correttamente maste-
rizzati e/o di capacità massima superiore a
650 MB.
AVVERTENZA Non usare i fogli protettivi per
CD in commercio o dischi dotati di stabiliz-
zatori, ecc. in quanto potrebbero incastrar-
si nel meccanismo interno e danneggiare il

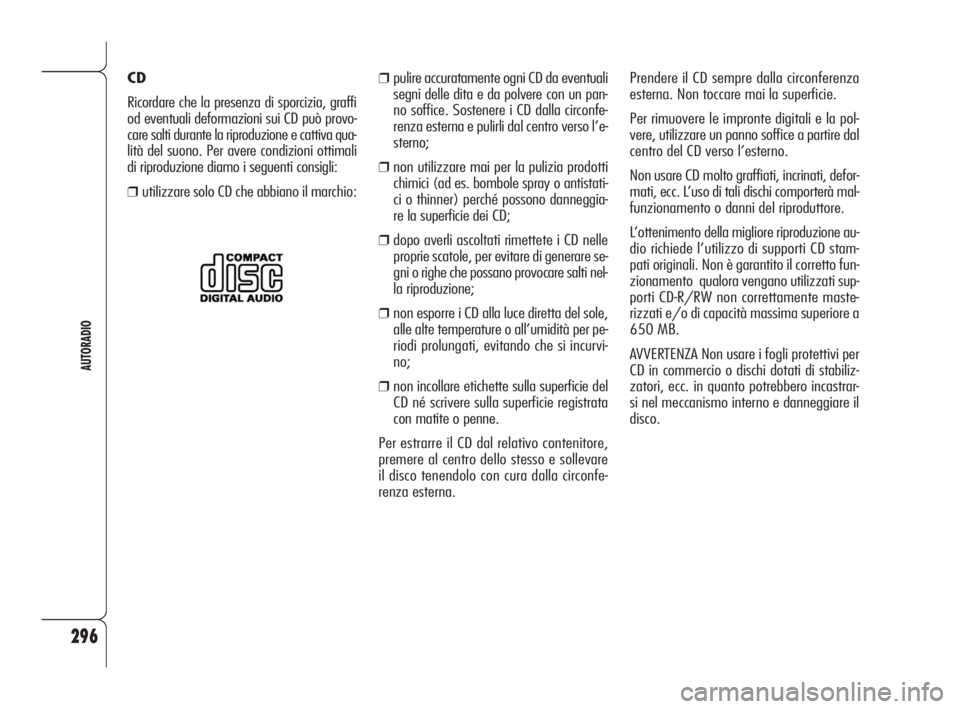

disco. CD
Ricordare che la presenza di sporcizia, graffi
od eventuali deformazioni sui CD può provo-
care salti durante la riproduzione e cattiva qua-
lità del suono. Per avere condizioni ottimali
di riproduzione diamo i seguenti consigli:
❒utilizzare solo CD che abbiano il marchio:
293-318 Alfa 159 ITA 8-04-2009 9:57 Pagina 296

297

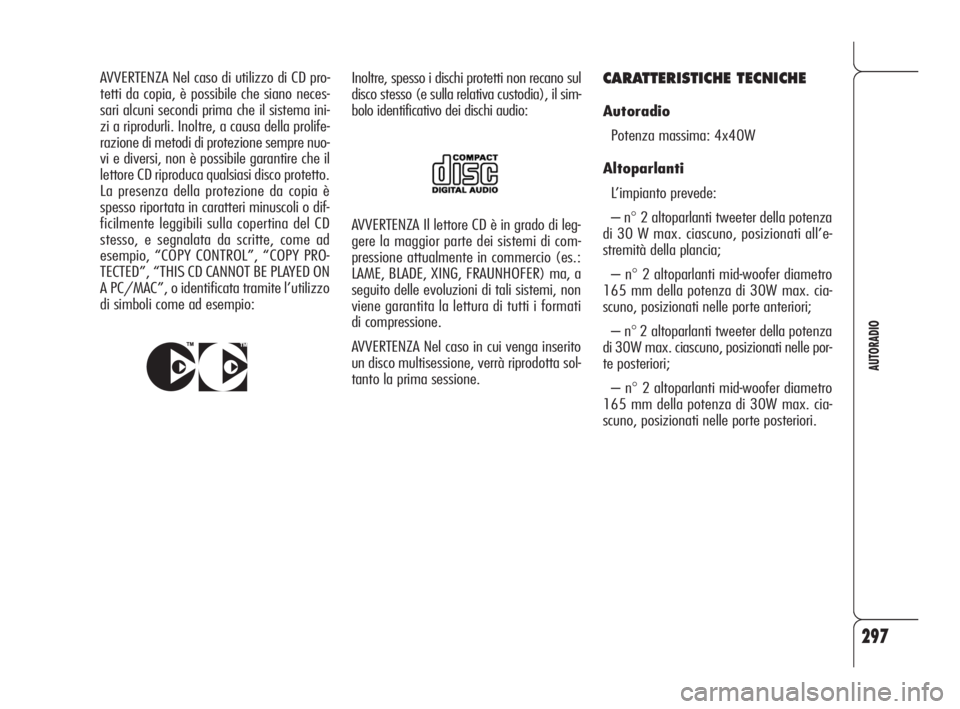

AUTORADIO
AVVERTENZA Il lettore CD è in grado di leg-
gere la maggior parte dei sistemi di com-
pressione attualmente in commercio (es.:
LAME, BLADE, XING, FRAUNHOFER) ma, a
seguito delle evoluzioni di tali sistemi, non
viene garantita la lettura di tutti i formati
di compressione.
AVVERTENZA Nel caso in cui venga inserito
un disco multisessione, verrà riprodotta sol-
tanto la prima sessione. AVVERTENZA Nel caso di utilizzo di CD pro-
tetti da copia, è possibile che siano neces-
sari alcuni secondi prima che il sistema ini-
zi a riprodurli. Inoltre, a causa della prolife-
razione di metodi di protezione sempre nuo-
vi e diversi, non è possibile garantire che il
lettore CD riproduca qualsiasi disco protetto.
La presenza della protezione da copia è
spesso riportata in caratteri minuscoli o dif-
ficilmente leggibili sulla copertina del CD
stesso, e segnalata da scritte, come ad
esempio, “COPY CONTROL”, “COPY PRO-
TECTED”, “THIS CD CANNOT BE PLAYED ON
A PC/MAC”, o identificata tramite l’utilizzo
di simboli come ad esempio:
CARATTERISTICHE TECNICHE
Autoradio
Potenza massima: 4x40W
Altoparlanti
L’impianto prevede:
– n
°2 altoparlanti tweeter della potenza
di 30 W max. ciascuno, posizionati all’e-
stremità della plancia;
– n
°2 altoparlanti mid-woofer diametro
165 mm della potenza di 30W max. cia-
scuno, posizionati nelle porte anteriori;
– n
° 2 altoparlanti tweeter della potenza
di 30W max. ciascuno, posizionati nelle por-
te posteriori;
– n
°2 altoparlanti mid-woofer diametro
165 mm della potenza di 30W max. cia-
scuno, posizionati nelle porte posteriori.
Inoltre, spesso i dischi protetti non recano sul
disco stesso (e sulla relativa custodia), il sim-
bolo identificativo dei dischi audio:
293-318 Alfa 159 ITA 8-04-2009 9:57 Pagina 297

298

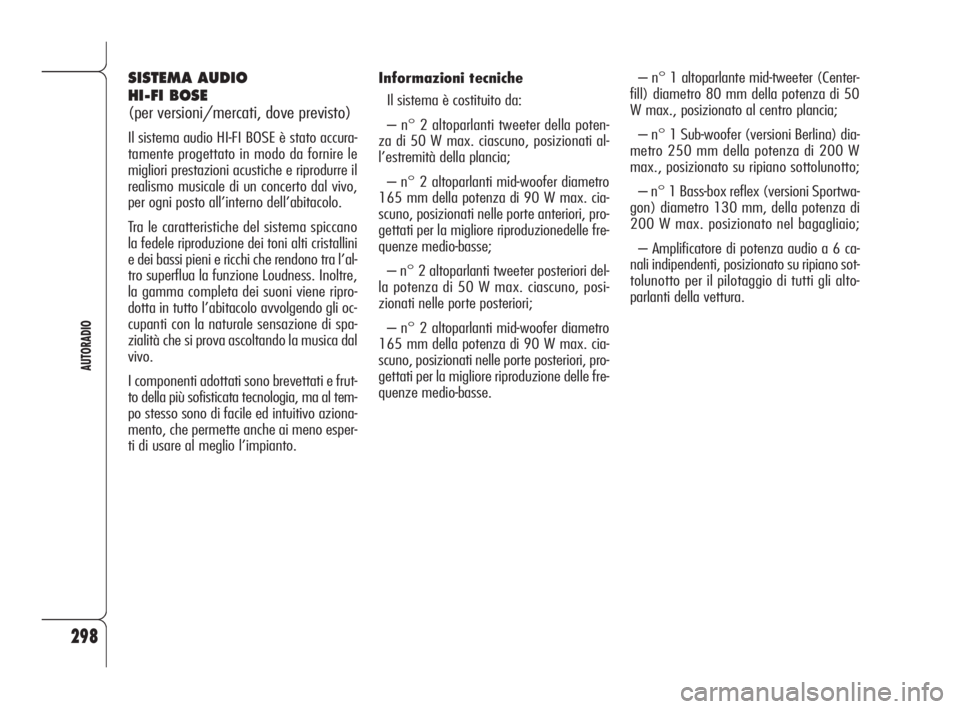

AUTORADIO
SISTEMA AUDIO
HI-FI BOSE
(per versioni/mercati, dove previsto)
Il sistema audio HI-FI BOSE è stato accura-
tamente progettato in modo da fornire le
migliori prestazioni acustiche e riprodurre il
realismo musicale di un concerto dal vivo,
per ogni posto all’interno dell’abitacolo.
Tra le caratteristiche del sistema spiccano
la fedele riproduzione dei toni alti cristallini
e dei bassi pieni e ricchi che rendono tra l’al-
tro superflua la funzione Loudness. Inoltre,
la gamma completa dei suoni viene ripro-
dotta in tutto l’abitacolo avvolgendo gli oc-
cupanti con la naturale sensazione di spa-
zialità che si prova ascoltando la musica dal
vivo.
I componenti adottati sono brevettati e frut-
to della più sofisticata tecnologia, ma al tem-
po stesso sono di facile ed intuitivo aziona-
mento, che permette anche ai meno esper-
ti di usare al meglio l’impianto.Informazioni tecniche
Il sistema è costituito da:
– n° 2 altoparlanti tweeter della poten-
za di 50 W max. ciascuno, posizionati al-
l’estremità della plancia;
– n° 2 altoparlanti mid-woofer diametro
165 mm della potenza di 90 W max. cia-
scuno, posizionati nelle porte anteriori, pro-
gettati per la migliore riproduzionedelle fre-
quenze medio-basse;
– n° 2 altoparlanti tweeter posteriori del-
la potenza di 50 W max. ciascuno, posi-
zionati nelle porte posteriori;
– n° 2 altoparlanti mid-woofer diametro
165 mm della potenza di 90 W max. cia-
scuno, posizionati nelle porte posteriori, pro-
gettati per la migliore riproduzione delle fre-
quenze medio-basse.– n° 1 altoparlante mid-tweeter (Center-
fill) diametro 80 mm della potenza di 50
W max., posizionato al centro plancia;
– n° 1 Sub-woofer (versioni Berlina) dia-
metro 250 mm della potenza di 200 W
max., posizionato su ripiano sottolunotto;
– n° 1 Bass-box reflex (versioni Sportwa-
gon) diametro 130 mm, della potenza di
200 W max. posizionato nel bagagliaio;
– Amplificatore di potenza audio a 6 ca-
nali indipendenti, posizionato su ripiano sot-
tolunotto per il pilotaggio di tutti gli alto-
parlanti della vettura.
293-318 Alfa 159 ITA 8-04-2009 9:57 Pagina 298
