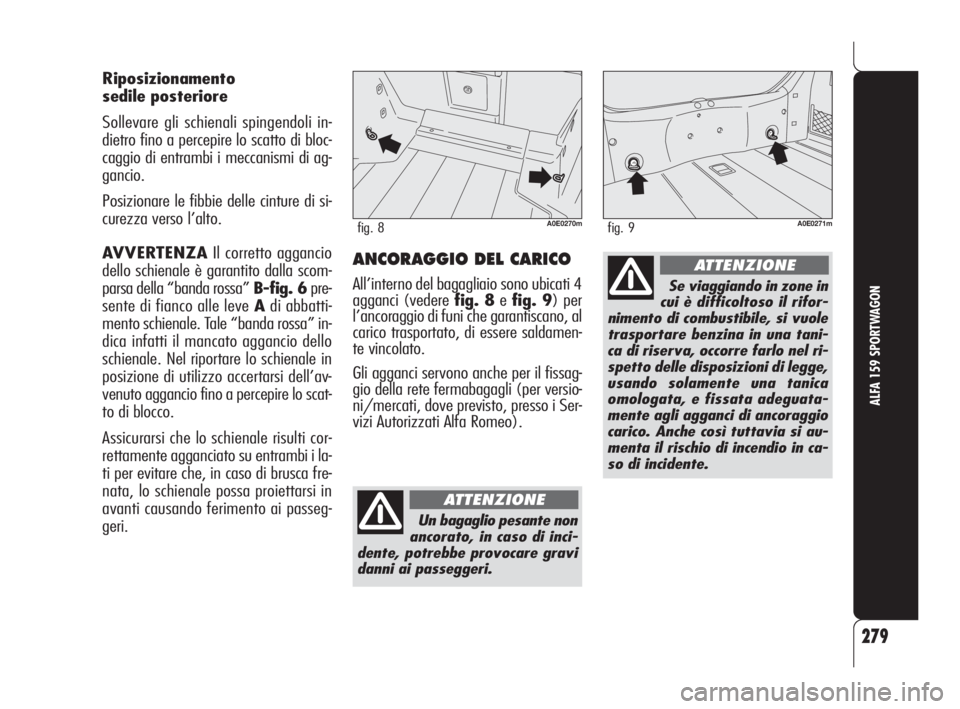

Riposizionamento
sedile posteriore
Sollevare gli schienali spingendoli in-
dietro fino a percepire lo scatto di bloc-
caggio di entrambi i meccanismi di ag-
gancio.
Posizionare le fibbie delle cinture di si-
curezza verso l’alto.
AVVERTENZAIl corretto aggancio
dello schienale è garantito dalla scom-
parsa della “banda rossa” B-fig. 6pre-
sente di fianco alle leve Adi abbatti-
mento schienale. Tale “banda rossa” in-
dica infatti il mancato aggancio dello
schienale. Nel riportare lo schienale in
posizione di utilizzo accertarsi dell’av-
venuto aggancio fino a percepire lo scat-
to di blocco.
Assicurarsi che lo schienale risulti cor-
rettamente agganciato su entrambi i la-
ti per evitare che, in caso di brusca fre-
nata, lo schienale possa proiettarsi in
avanti causando ferimento ai passeg-
geri.
279
ALFA 159 SPORTWAGON
A0E0270mfig. 8
ANCORAGGIO DEL CARICO
All’interno del bagagliaio sono ubicati 4
agganci (vedere fig. 8e fig. 9) per
l’ancoraggio di funi che garantiscano, al
carico trasportato, di essere saldamen-
te vincolato.
Gli agganci servono anche per il fissag-
gio della rete fermabagagli (per versio-
ni/mercati, dove previsto, presso i Ser-
vizi Autorizzati Alfa Romeo).
A0E0271mfig. 9
Se viaggiando in zone in
cui è difficoltoso il rifor-
nimento di combustibile, si vuole
trasportare benzina in una tani-
ca di riserva, occorre farlo nel ri-
spetto delle disposizioni di legge,
usando solamente una tanica
omologata, e fissata adeguata-
mente agli agganci di ancoraggio
carico. Anche così tuttavia si au-
menta il rischio di incendio in ca-
so di incidente.
ATTENZIONE
Un bagaglio pesante non
ancorato, in caso di inci-
dente, potrebbe provocare gravi
danni ai passeggeri.
ATTENZIONE
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 279

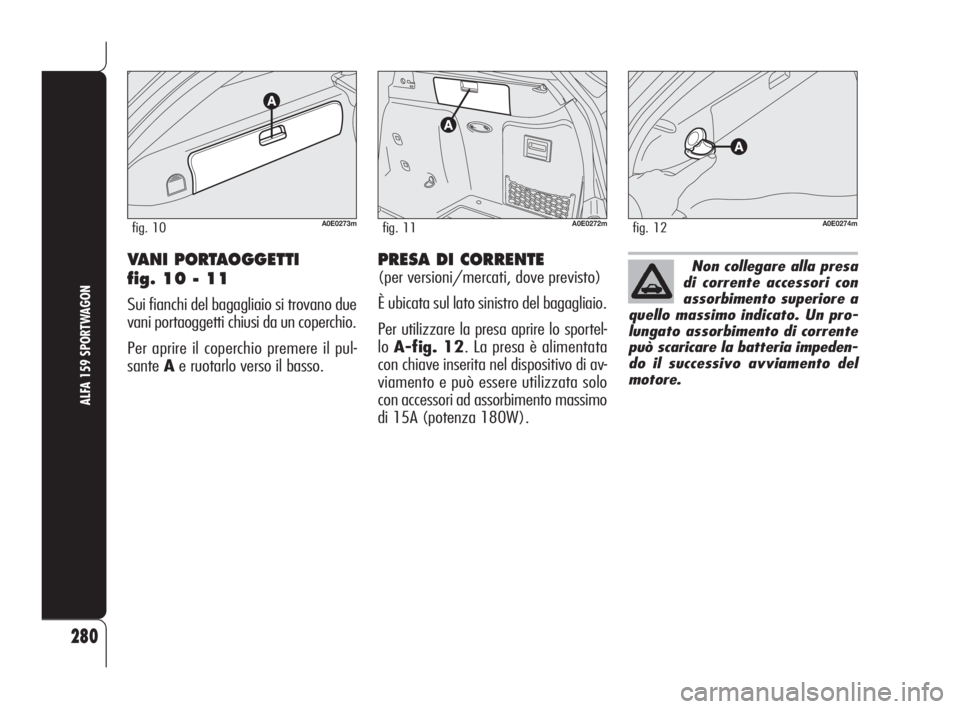

VANI PORTAOGGETTI
fig. 10 - 11
Sui fianchi del bagagliaio si trovano due
vani portaoggetti chiusi da un coperchio.
Per aprire il coperchio premere il pul-
sante Ae ruotarlo verso il basso.
280
ALFA 159 SPORTWAGON
A0E0273mfig. 10A0E0274mfig. 12A0E0272mfig. 11
Non collegare alla presa
di corrente accessori con
assorbimento superiore a
quello massimo indicato. Un pro-
lungato assorbimento di corrente
può scaricare la batteria impeden-
do il successivo avviamento del
motore.PRESA DI CORRENTE
(per versioni/mercati, dove previsto)
È ubicata sul lato sinistro del bagagliaio.
Per utilizzare la presa aprire lo sportel-
lo A-fig. 12. La presa è alimentata
con chiave inserita nel dispositivo di av-
viamento e può essere utilizzata solo
con accessori ad assorbimento massimo
di 15A (potenza 180W).
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 280

281
ALFA 159 SPORTWAGON
A0E0281mfig. 13A0E0282mfig. 14

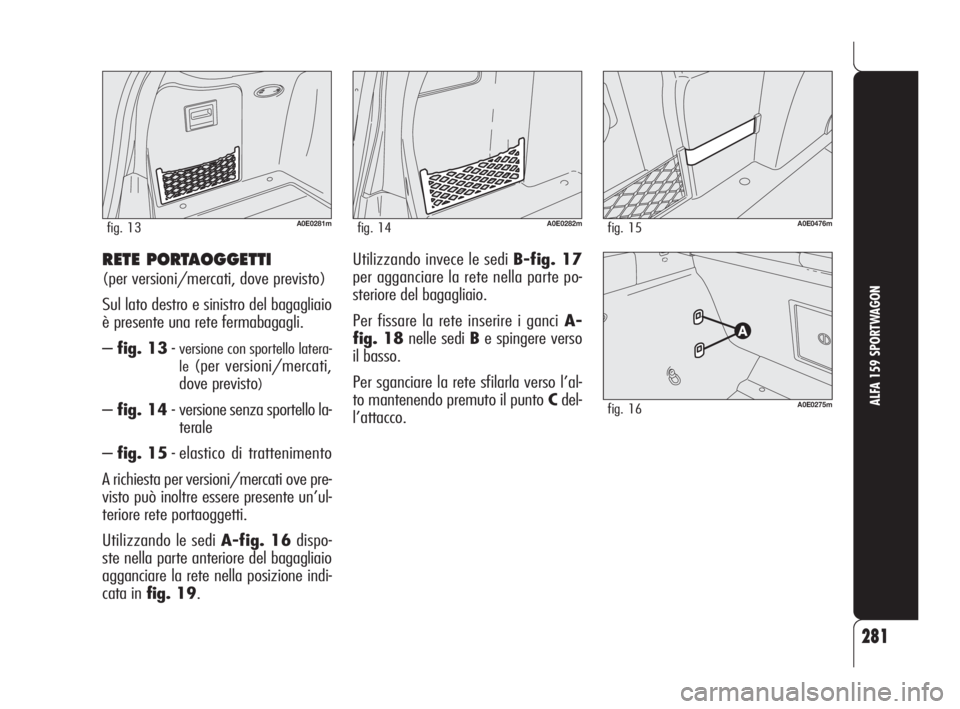

RETE PORTAOGGETTI
(per versioni/mercati, dove previsto)
Sul lato destro e sinistro del bagagliaio
è presente una rete fermabagagli.
– fig. 13-
versione con sportello latera-
le
(per versioni/mercati,
dove previsto
)
– fig. 14- versione senza sportello la-
terale
– fig. 15- elastico di trattenimento
A richiesta per versioni/mercati ove pre-
visto può inoltre essere presente un’ul-
teriore rete portaoggetti.
Utilizzando le sedi A-fig. 16dispo-
ste nella parte anteriore del bagagliaio
agganciare la rete nella posizione indi-
cata in fig. 19.Utilizzando invece le sedi B-fig. 17
per agganciare la rete nella parte po-
steriore del bagagliaio.
Per fissare la rete inserire i ganci A-
fig. 18nelle sedi Be spingere verso
il basso.
Per sganciare la rete sfilarla verso l’al-
to mantenendo premuto il punto Cdel-
l’attacco.A0E0275mfig. 16
A0E0476mfig. 15
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 281

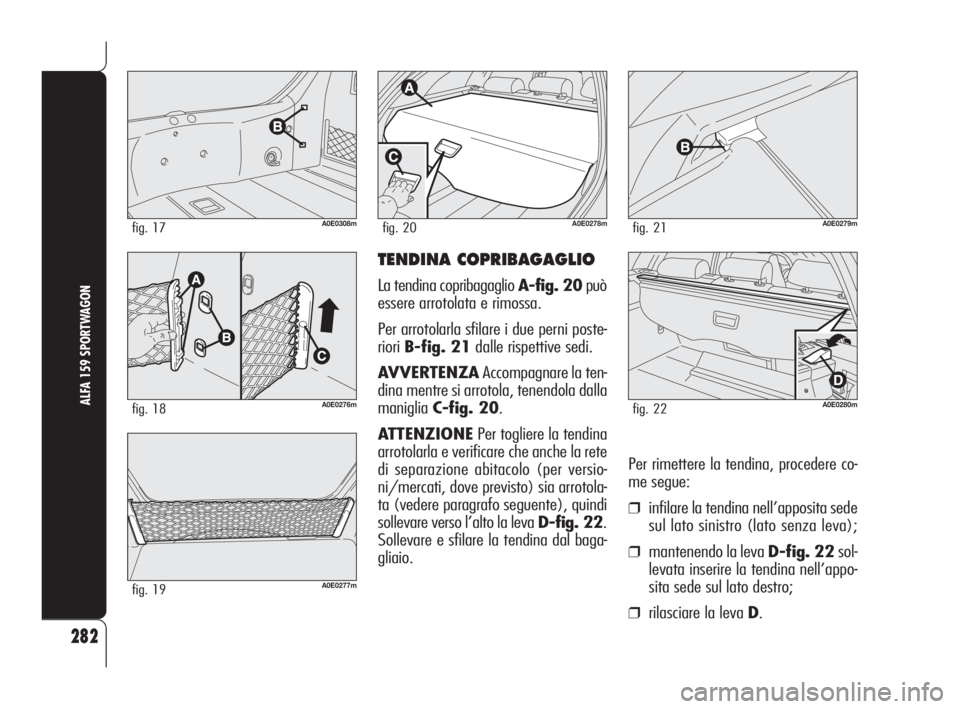

TENDINA COPRIBAGAGLIO
La tendina copribagaglio A-fig. 20può
essere arrotolata e rimossa.
Per arrotolarla sfilare i due perni poste-
riori B-fig. 21dalle rispettive sedi.
AVVERTENZAAccompagnare la ten-
dina mentre si arrotola, tenendola dalla
maniglia C-fig. 20.
ATTENZIONEPer togliere la tendina
arrotolarla e verificare che anche la rete
di separazione abitacolo (per versio-
ni/mercati, dove previsto) sia arrotola-
ta (vedere paragrafo seguente), quindi
sollevare verso l’alto la leva D-fig. 22.
Sollevare e sfilare la tendina dal baga-
gliaio.
A0E0278mfig. 20A0E0279mfig. 21
A0E0280mfig. 22
282
ALFA 159 SPORTWAGON
Per rimettere la tendina, procedere co-
me segue:
❒infilare la tendina nell’apposita sede
sul lato sinistro (lato senza leva);
❒mantenendo la leva D-fig. 22sol-
levata inserire la tendina nell’appo-
sita sede sul lato destro;
❒rilasciare la leva D.
A0E0308mfig. 17
A0E0276mfig. 18
A0E0277mfig. 19
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 282

283
ALFA 159 SPORTWAGON

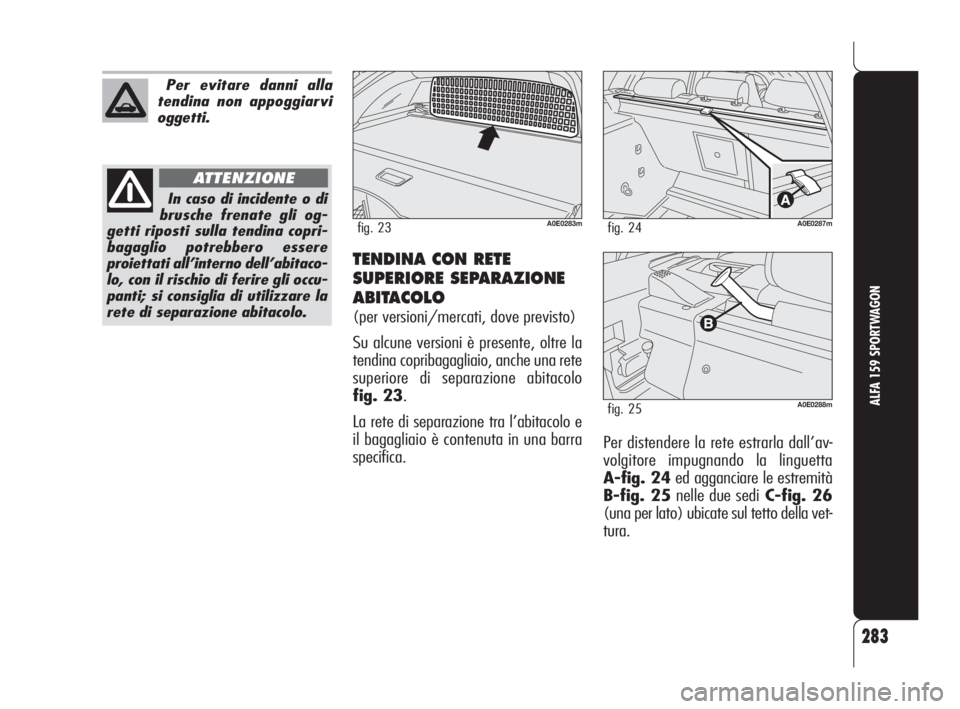

TENDINA CON RETE
SUPERIORE SEPARAZIONE
ABITACOLO
(per versioni/mercati, dove previsto)
Su alcune versioni è presente, oltre la
tendina copribagagliaio, anche una rete
superiore di separazione abitacolo
fig. 23.
La rete di separazione tra l’abitacolo e
il bagagliaio è contenuta in una barra
specifica.
A0E0283mfig. 23A0E0287mfig. 24
A0E0288mfig. 25
Per distendere la rete estrarla dall’av-
volgitore impugnando la linguetta
A-fig. 24ed agganciare le estremità
B-fig. 25nelle due sediC-fig. 26
(una per lato) ubicate sul tetto della vet-
tura.
Per evitare danni alla
tendina non appoggiarvi
oggetti.
In caso di incidente o di
brusche frenate gli og-
getti riposti sulla tendina copri-
bagaglio potrebbero essere
proiettati all’interno dell’abitaco-
lo, con il rischio di ferire gli occu-
panti; si consiglia di utilizzare la
rete di separazione abitacolo.
ATTENZIONE
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 283

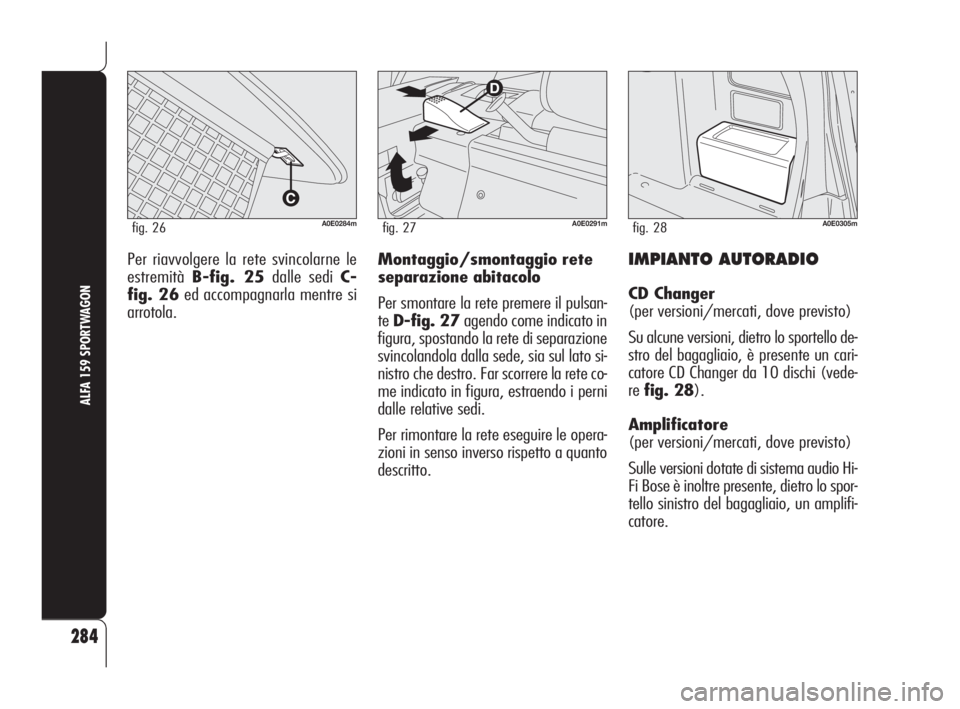

IMPIANTO AUTORADIO
CD Changer
(per versioni/mercati, dove previsto)
Su alcune versioni, dietro lo sportello de-
stro del bagagliaio, è presente un cari-
catore CD Changer da 10 dischi (vede-
re fig. 28).
Amplificatore
(per versioni/mercati, dove previsto)
Sulle versioni dotate di sistema audio Hi-
Fi Bose è inoltre presente, dietro lo spor-
tello sinistro del bagagliaio, un amplifi-
catore. Per riavvolgere la rete svincolarne le
estremità B-fig. 25dalle sedi C-
fig. 26ed accompagnarla mentre si
arrotola.
A0E0291mfig. 27A0E0284mfig. 26
284
ALFA 159 SPORTWAGON
A0E0305mfig. 28
Montaggio/smontaggio rete
separazione abitacolo
Per smontare la rete premere il pulsan-
te D-fig. 27agendo come indicato in
figura, spostando la rete di separazione
svincolandola dalla sede, sia sul lato si-
nistro che destro. Far scorrere la rete co-
me indicato in figura, estraendo i perni
dalle relative sedi.
Per rimontare la rete eseguire le opera-
zioni in senso inverso rispetto a quanto
descritto.
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 284

285
ALFA 159 SPORTWAGON
A0E0286mfig. 30

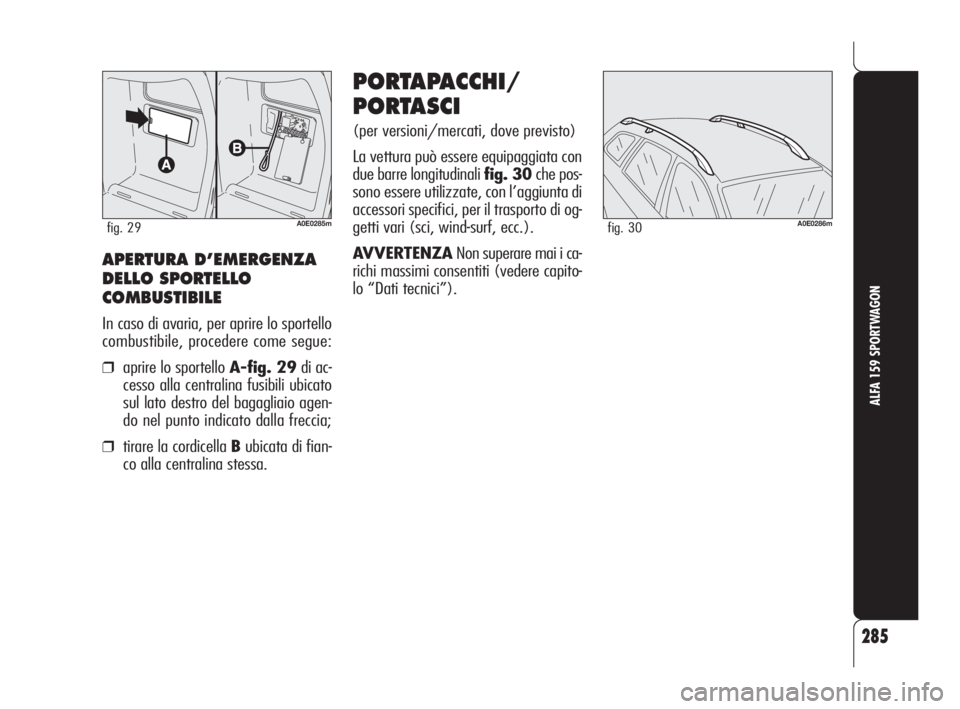

PORTAPACCHI/
PORTASCI
(per versioni/mercati, dove previsto)
La vettura può essere equipaggiata con
due barre longitudinali fig. 30che pos-
sono essere utilizzate, con l’aggiunta di
accessori specifici, per il trasporto di og-
getti vari (sci, wind-surf, ecc.).
AVVERTENZANon superare mai i ca-
richi massimi consentiti (vedere capito-
lo “Dati tecnici”).
APERTURA D’EMERGENZA
DELLO SPORTELLO
COMBUSTIBILE
In caso di avaria, per aprire lo sportello
combustibile, procedere come segue:
❒aprire lo sportello A-fig. 29di ac-
cesso alla centralina fusibili ubicato
sul lato destro del bagagliaio agen-
do nel punto indicato dalla freccia;
❒tirare la cordicella Bubicata di fian-
co alla centralina stessa.
A0E0285mfig. 29
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 285

286
ALFA 159 SPORTWAGON

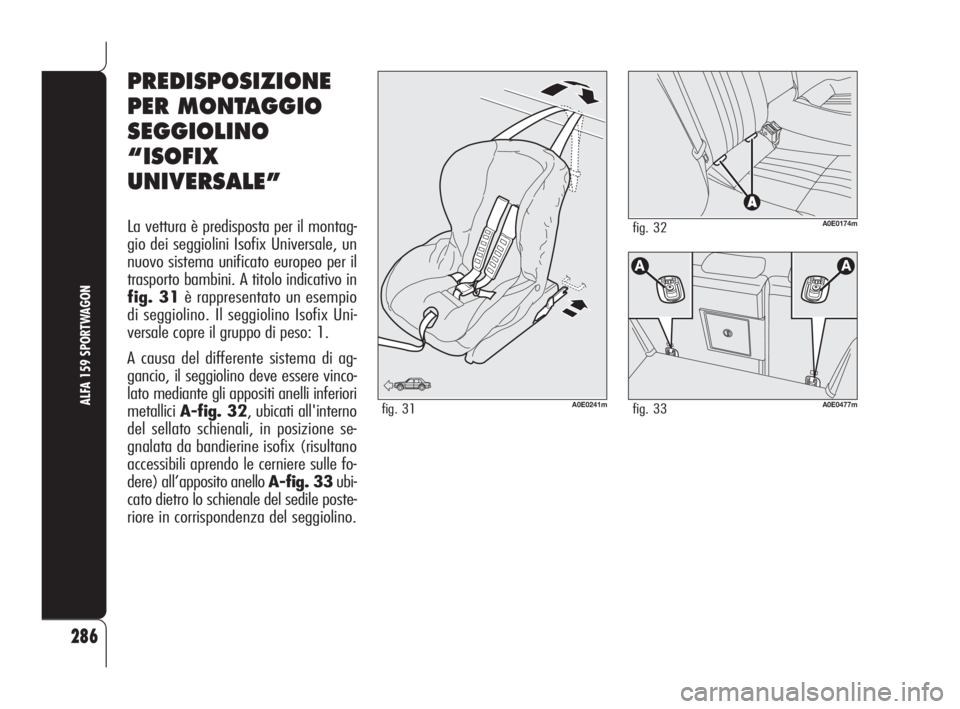

PREDISPOSIZIONE
PER MONTAGGIO
SEGGIOLINO
“ISOFIX
UNIVERSALE”
La vettura è predisposta per il montag-
gio dei seggiolini Isofix Universale, un
nuovo sistema unificato europeo per il
trasporto bambini. A titolo indicativo in
fig. 31è rappresentato un esempio
di seggiolino. Il seggiolino Isofix Uni-
versale copre il gruppo di peso: 1.
A causa del differente sistema di ag-
gancio, il seggiolino deve essere vinco-
lato mediante gli appositi anelli inferiori
metallici A-fig. 32, ubicati all'interno
del sellato schienali, in posizione se-
gnalata da bandierine isofix (risultano
accessibili aprendo le cerniere sulle fo-
dere) all’apposito anello A-fig. 33ubi-
cato dietro lo schienale del sedile poste-
riore in corrispondenza del seggiolino.A0E0174mfig. 32
A0E0477mfig. 33
fig. 31A0E0241m
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 286

287
ALFA 159 SPORTWAGON

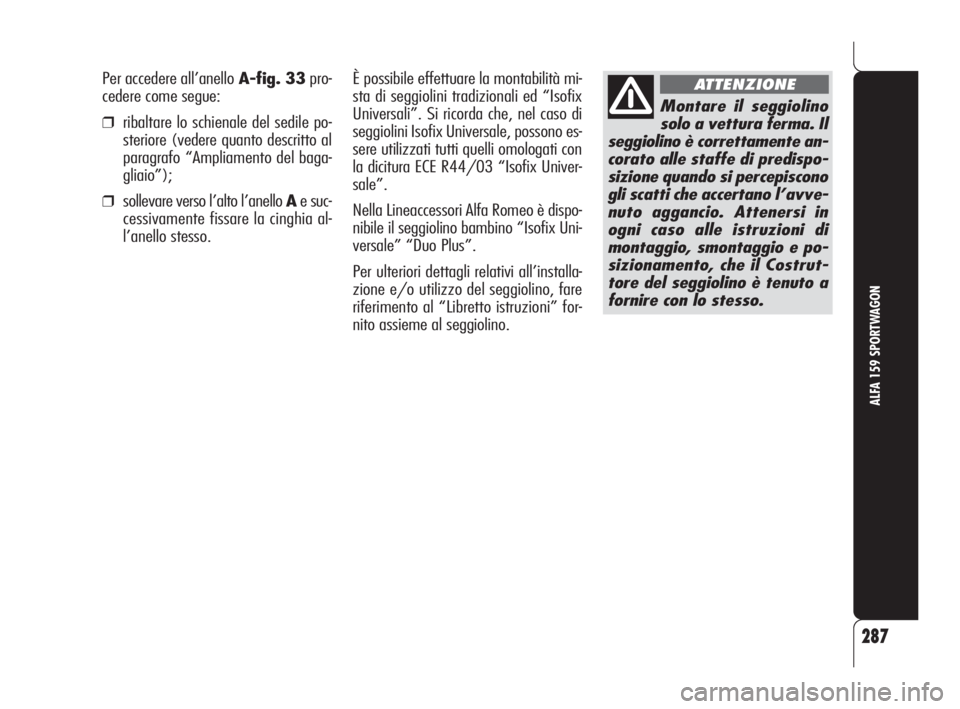

È possibile effettuare la montabilità mi-
sta di seggiolini tradizionali ed “Isofix
Universali”. Si ricorda che, nel caso di
seggiolini Isofix Universale, possono es-
sere utilizzati tutti quelli omologati con
la dicitura ECE R44/03 “Isofix Univer-
sale”.
Nella Lineaccessori Alfa Romeo è dispo-
nibile il seggiolino bambino “Isofix Uni-
versale” “Duo Plus”.
Per ulteriori dettagli relativi all’installa-
zione e/o utilizzo del seggiolino, fare
riferimento al “Libretto istruzioni” for-
nito assieme al seggiolino. Per accedere all’anello A-fig. 33pro-
cedere come segue:
❒ribaltare lo schienale del sedile po-
steriore (vedere quanto descritto al
paragrafo “Ampliamento del baga-
gliaio”);
❒sollevare verso l’alto l’anello Ae suc-
cessivamente fissare la cinghia al-
l’anello stesso.
Montare il seggiolino
solo a vettura ferma. Il
seggiolino è correttamente an-
corato alle staffe di predispo-
sizione quando si percepiscono
gli scatti che accertano l’avve-
nuto aggancio. Attenersi in
ogni caso alle istruzioni di
montaggio, smontaggio e po-
sizionamento, che il Costrut-
tore del seggiolino è tenuto a
fornire con lo stesso.
ATTENZIONE
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 287

288
ALFA 159 SPORTWAGON

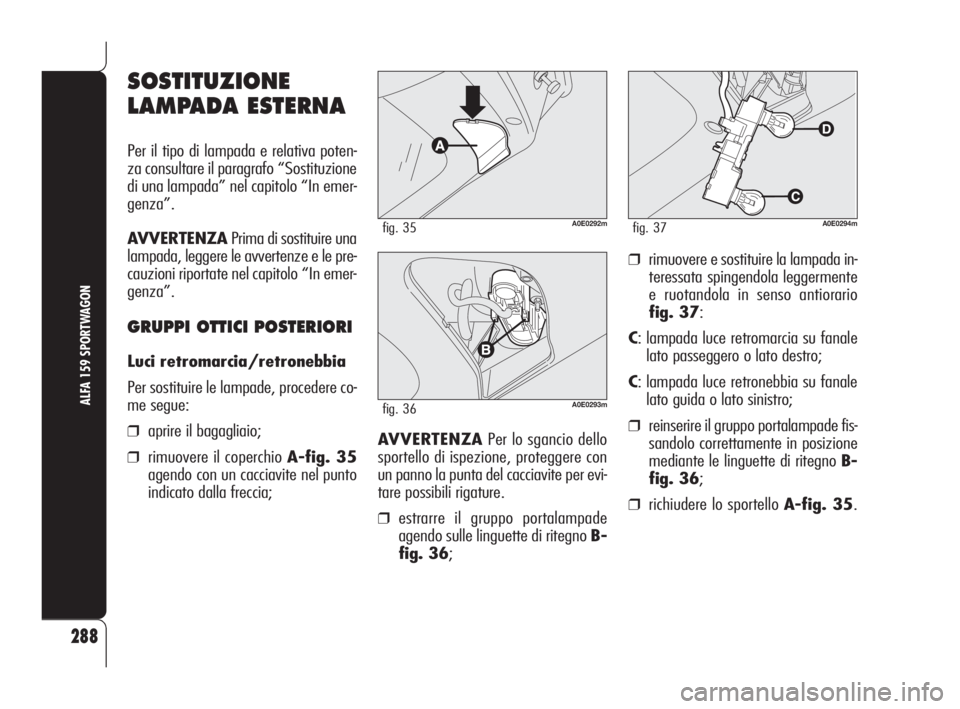

SOSTITUZIONE
LAMPADA ESTERNA
Per il tipo di lampada e relativa poten-
za consultare il paragrafo “Sostituzione
di una lampada” nel capitolo “In emer-
genza”.
AVVERTENZAPrima di sostituire una
lampada, leggere le avvertenze e le pre-
cauzioni riportate nel capitolo “In emer-
genza”.
GRUPPI OTTICI POSTERIORI
Luci retromarcia/retronebbia
Per sostituire le lampade, procedere co-
me segue:
❒aprire il bagagliaio;
❒rimuovere il coperchio A-fig. 35
agendo con un cacciavite nel punto
indicato dalla freccia;
A0E0292mfig. 35
A0E0293mfig. 36
AVVERTENZAPer lo sgancio dello
sportello di ispezione, proteggere con
un panno la punta del cacciavite per evi-
tare possibili rigature.
❒estrarre il gruppo portalampade
agendo sulle linguette di ritegno B-
fig. 36;
❒rimuovere e sostituire la lampada in-
teressata spingendola leggermente
e ruotandola in senso antiorario
fig. 37:
C: lampada luce retromarcia su fanale
lato passeggero o lato destro;
C: lampada luce retronebbia su fanale
lato guida o lato sinistro;
❒reinserire il gruppo portalampade fis-
sandolo correttamente in posizione
mediante le linguette di ritegno B-
fig. 36;
❒richiudere lo sportello A-fig. 35.
A0E0294mfig. 37
