Alfa Romeo 166 2007 Manual de Empleo y Cuidado (in Spanish)

231
Las páginas siguientes se dedican a recoger los datos de las carac-
terísticas del coche.
Estas páginas probablemente serán el punto de referencia principal
del libro para “técnicos y aficionados”.
Su consulta es indispensable para identificar las características
principales, que ya se han comentado en los capítulos anteriores,
de su coche.DATOS DE IDENTIFICACIÓN ....................................................................pág. 232
CÓDIGOS DE LOS MOTORES - VERSIONES DE CARROCERÍA
..................233
DIMENSIONES
.......................................................................................................234
MOTOR
.....................................................................................................................235
REPOSTAJES
...........................................................................................................236
CONSUMO DE ACEITE MOTOR
..........................................................................236
MALETERO
...............................................................................................................237
PESOS
.......................................................................................................................237
ALIMENTACIÓN - ENCENDIDO
..........................................................................238
PRESTACIONES
.......................................................................................................239
CONSUMOS DE COMBUSTIBLE
.........................................................................240
EMISIONES DE CO
2..............................................................................................241
FRENOS
....................................................................................................................241
DIRECCIÓN
..............................................................................................................242
TRANSMISIÓN
........................................................................................................242
FLUIDOS Y LUBRICANTES
...................................................................................243
LLANTAS Y NEUMÁTICOS
....................................................................................245
PRESIÓN DE INFLADO
.........................................................................................247
MANDO A DISTANCIA DE RADIOFRECUENCIA:
HOMOLOGACIONES MINISTERIALES
..............................................................251
CARACTERÍSTICAS TÉCNICAS

232 DATOS
DE IDENTIFICACIÓN
Se aconseja tomar nota de las siglas
de identificación. Los datos de identifica-
ción troquelados e indicados en las pla-
cas y su posición son los siguientes
(fig. 1):
1- Placa con los datos de identifica-
ción
2- Troquelado de la carrocería
3- Placa de identificación de la pintura
de la carrocería
4- Troquelado del motor.
TROQUELADO DE LA
CARROCERÍA
Delante del asiento delantero derecho,
ocultado por la tapa (A-fig. 2), está
grabado el troquelado de la carrocería
(fig. 3) que incluye:
– Tipo de vehículo.
– Número progresivo de fabricación del
vehículo (número de chasis).
TROQUELADO DEL MOTOR
El troquelado del motor se encuentra en
la parte trasera izquierda, en el lado del
cambio.
PLACA DE IDENTIFICACIÓN DE
LA PINTURA DE LA
CARROCERÍA(
fig. 4)
La placa va aplicada a la parte interior
del capó del maletero e indica los datos
siguientes:
A- Fabricante de la pintura.
B- Denominación del color.
C- Código del color.
D- Código del color para retoques o pin-
tura.
A0D0105m
fig. 1
3224CAm
fig. 4
353PGSm
fig. 3
352PGSm
fig. 2

233
3225CAm
fig. 5
PLACA CON LOS DATOS DE
IDENTIFICACIÓN
La placa se encuentra en el alojamiento
del maletero, lado izquierdo (cerca de la
batería) (fig. 5).
Indica los datos de identificación si-
guientes:
A- Espacio reservado para los datos de
homologación nacional
B- Espacio para punzonar el número
progresivo del chasisC- Espacio disponible para indicar los
pesos máximos autorizados de las legisla-
ciones nacionales
D- Espacio reservado a la indicación de
la versión y a las posibles indicaciones su-
plementarias a las prescritas
E- Espacio reservado al valor del coefi-
ciente de humos (sólo versión JTD 20V
Multijet)
F- Espacio reservado para punzonar el
nombre del fabricante.
CÓDIGOS DE LOS MOTORES - VERSIONES DE CARROCERÍA
3.2 V6 24V JTD 20VMultijet
Código motor 936A000 936B000
Código carrocería936AXB00 17936AXG00 22

99527001025
1416
1554
47201800
1542
A0D0106m

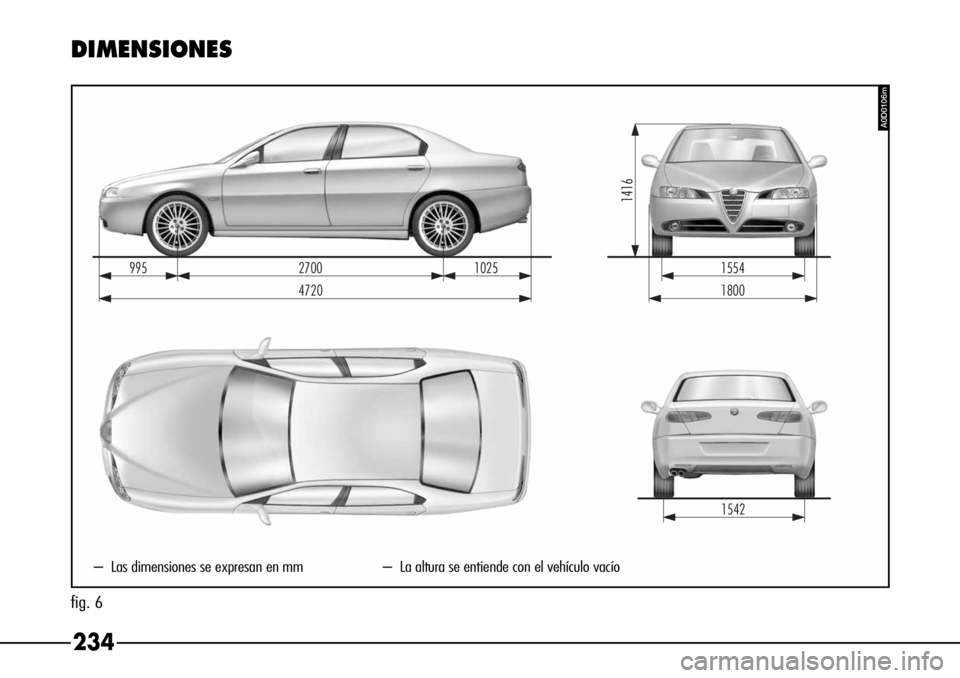

234 DIMENSIONES
– Las dimensiones se expresan en mm – La altura se entiende con el vehículo vacío
fig. 6

235
MOTOR
3.2 V6 24V JTD 20VMultijet
Posición Delantera Delantera
transversal transversal
Número y disposición de
los cilindros 6 a V de 60° 5 en línea
Ciclo Otto Diesel
Diámetro 93 mm 82 mm
Carrera 78 mm 90,4 mm
Cilindrada total 3179 cm32387 cm3
Potencia máxima
kW CEE 176,5 136
CV CEE 240 185
r.p.m. 6200 4000
Par máximo
Nm CEE 289 385
kgm CEE 29,4 39,2
r.p.m. 4800 2000

236 REPOSTAJES
Gasolina Verde sin plomo no inferior a 95 R.O.N.
(Norma europea EN228)Gasoil para autotracción
(Norma europea EN590) 3.2 V6 24V JTD 20V
Multijet
Combustible
Capacidad del depósito
del combustible 69 litros 69 litros
Comprendida una reserva de 9 litros 9 litros
Aceite motor (cantidad para
sustitución periódica, incluida
la sustitución del filtro del aceite) 5,90 litros 5,0 litros
Aceite cambio/diferencial
(excepto versiones con cambio
automático electrónico) 2,0 litros 1,45 litros
Sistema de refrigeración
del motor 10,3 litros 9,1 litros
Capacidad depósito
líquido lavacristal 7 litros 7 litros

237
MALETERO
3.2 V6 24V JTD 20V
Multijet
Capacidad (dm3) 490 490
PESOS
3.2 V6 24V JTD 20V
Multijet
Peso en vacío (con todos los líquidos, deposito carburante llenado al 90% y sin opcional) 1540 kg 1540 kg
Peso máximo autorizado (*) 2050 kg 2050 kg
Carga útil
con conductor (**) 510 kg 510 kg
Carga remolcable 1500 kg 1500 kg
Carga máxima en la esfera 60 kg 60 kg
(*) Estas cargas no se deben superar. Es responsabilidad del Usuario distribuir la carga en el maletero y/o en la baca, de forma que se respeten los límites indicados.
(**) Con equipamientos especiales (techo practicable, dispositivo de arrastre de remolques, etc.) el peso en vacío aumenta y por consiguiente, disminuye la carga útil
respecto a los pesos máximos admitidos.

238
ALIMENTACIÓN - ENCENDIDO
3.2 V6 24V JTD 20V
Multijet
Alimentación Inyección Inyección
electrónica directa con
MPI Bosch turbocompresor
Motronic ME7 1 de geometría
integrada en el variable e
encendido y intercooler
sensor de Sistema de
detonación control motor
electrónico
Common Rail
Bujías de encendido NGK RPFR6B –
Frecuencia de sustitución 100.000 km –
Orden de encendido 1-4-2-5-3-6 –
Orden de inyección – 1-2-4-5-3
(*) Por cada cilindro se montan dos bujías distintas, una por cada tipo.
Modificaciones o reparaciones del sistema de alimentación que se hayan realizado incorrectamente y
sin tener en cuenta las características técnicas del sistema, pueden provocar anomalías de funciona-
miento con riesgos de incendio.
ADVERTENCIA

239
PRESTACIONES
3.2 V6 24V JTD 20V
Multijet
Velocidad máxima 245 km/h 222 km/h
Aceleración 7,4 s 8,9 s
de 0-100 km/h
Kilómetro con salida parada27,5 s 29,0 s
