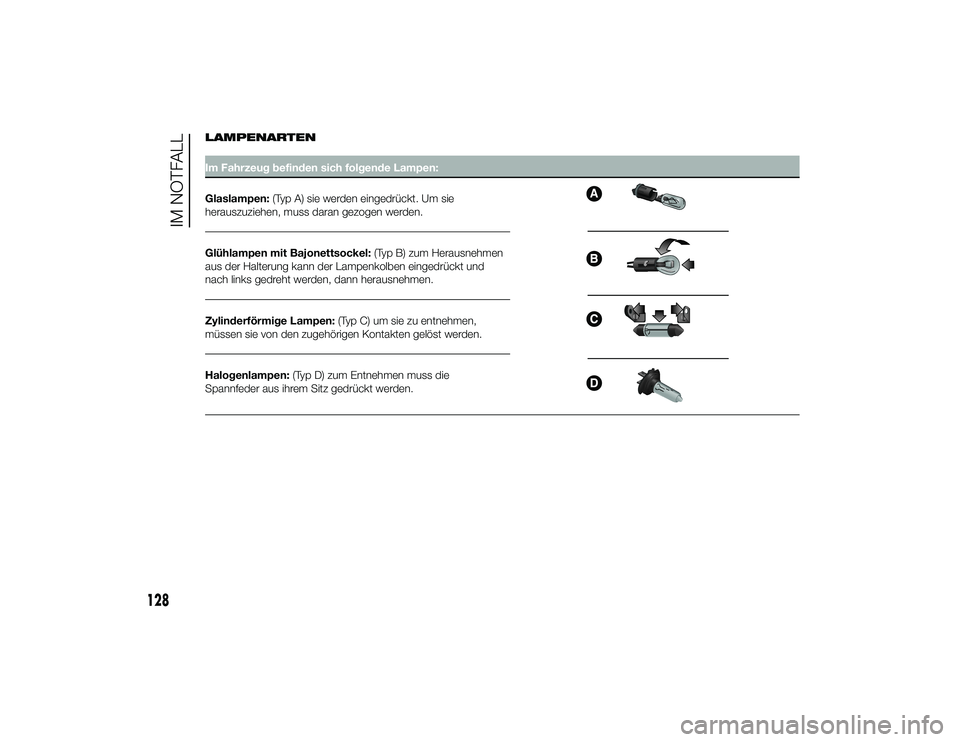

LAMPENARTENIm Fahrzeug befinden sich folgende Lampen:
Glaslampen:(Typ A) sie werden eingedrückt. Um sie
herauszuziehen, muss daran gezogen werden.Glühlampen mit Bajonettsockel: (Typ B) zum Herausnehmen
aus der Halterung kann der Lampenkolben eingedrückt und
nach links gedreht werden, dann herausnehmen.
Zylinderförmige Lampen: (Typ C) um sie zu entnehmen,
müssen sie von den zugehörigen Kontakten gelöst werden.
Halogenlampen: (Typ D) zum Entnehmen muss die
Spannfeder aus ihrem Sitz gedrückt werden.
128
IM NOTFALL
24-9-2013 11:43 Pagina 128

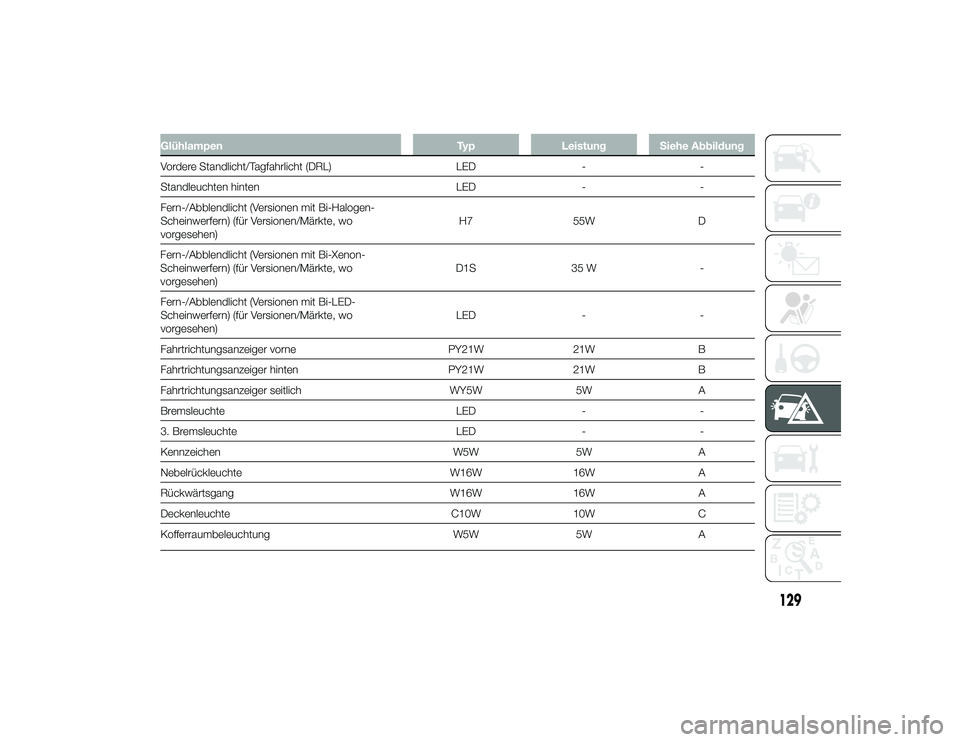

GlühlampenTypLeistung Siehe Abbildung
Vordere Standlicht/Tagfahrlicht (DRL) LED--
Standleuchten hinten LED--
Fern-/Abblendlicht (Versionen mit Bi-Halogen-
Scheinwerfern) (für Versionen/Märkte, wo
vorgesehen) H7
55W D
Fern-/Abblendlicht (Versionen mit Bi-Xenon-
Scheinwerfern) (für Versionen/Märkte, wo
vorgesehen) D1S
35 W -
Fern-/Abblendlicht (Versionen mit Bi-LED-
Scheinwerfern) (für Versionen/Märkte, wo
vorgesehen) LED
--
Fahrtrichtungsanzeiger vorne PY21W21W B
Fahrtrichtungsanzeiger hinten PY21W21W B
Fahrtrichtungsanzeiger seitlich WY5W5WA
Bremsleuchte LED--
3. Bremsleuchte LED--
Kennzeichen W5W5WA
Nebelrückleuchte W16W16W A
Rückwärtsgang W16W16W A
Deckenleuchte C10W10W C
Kofferraumbeleuchtung W5W5WA
129
24-9-2013 11:43 Pagina 129

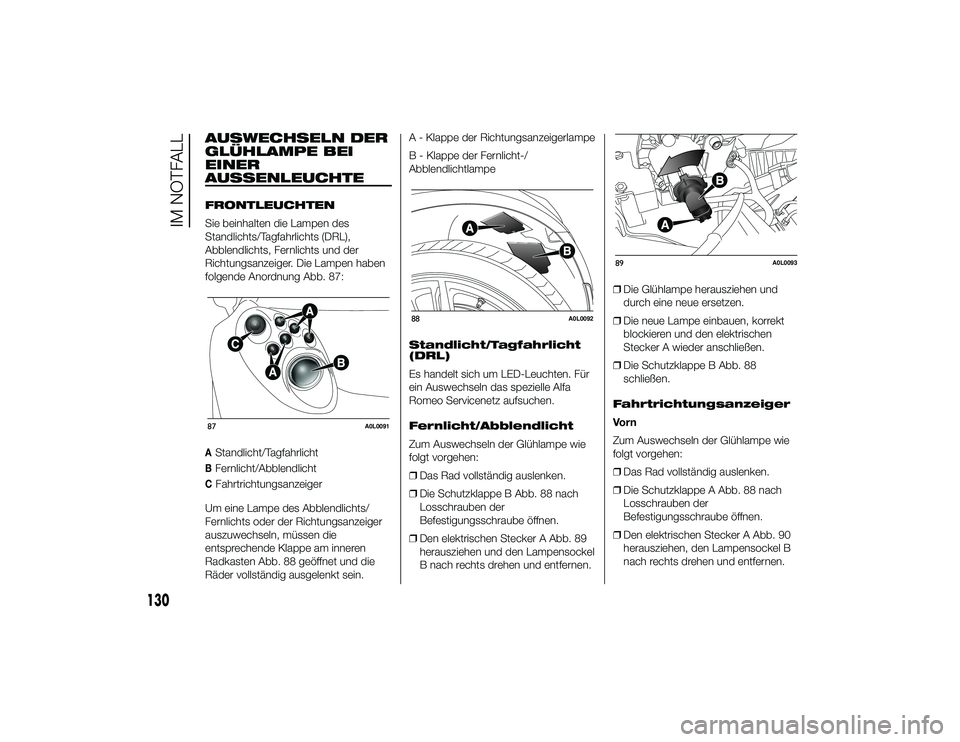

AUSWECHSELN DER
GLÜHLAMPE BEI
EINER
AUSSENLEUCHTEFRONTLEUCHTEN
Sie beinhalten die Lampen des
Standlichts/Tagfahrlichts (DRL),
Abblendlichts, Fernlichts und der
Richtungsanzeiger. Die Lampen haben
folgende Anordnung Abb. 87:AStandlicht/TagfahrlichtBFernlicht/AbblendlichtCFahrtrichtungsanzeiger
Um eine Lampe des Abblendlichts/
Fernlichts oder der Richtungsanzeiger
auszuwechseln, müssen die
entsprechende Klappe am inneren
Radkasten Abb. 88 geöffnet und die
Räder vollständig ausgelenkt sein. A - Klappe der Richtungsanzeigerlampe
B - Klappe der Fernlicht-/
Abblendlichtlampe
Standlicht/Tagfahrlicht
(DRL)
Es handelt sich um LED-Leuchten. Für
ein Auswechseln das spezielle Alfa
Romeo Servicenetz aufsuchen.
Fernlicht/Abblendlicht
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒
Das Rad vollständig auslenken.
❒ Die Schutzklappe B Abb. 88 nach
Losschrauben der
Befestigungsschraube öffnen.
❒ Den elektrischen Stecker A Abb. 89
herausziehen und den Lampensockel
B nach rechts drehen und entfernen. ❒
Die Glühlampe herausziehen und
durch eine neue ersetzen.
❒ Die neue Lampe einbauen, korrekt
blockieren und den elektrischen
Stecker A wieder anschließen.
❒ Die Schutzklappe B Abb. 88
schließen.
Fahrtrichtungsanzeiger
Vo r n
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒ Das Rad vollständig auslenken.
❒ Die Schutzklappe A Abb. 88 nach
Losschrauben der
Befestigungsschraube öffnen.
❒ Den elektrischen Stecker A Abb. 90
herausziehen, den Lampensockel B
nach rechts drehen und entfernen.87
A0L0091
88
A0L0092
89
A0L0093
130
IM NOTFALL
24-9-2013 11:43 Pagina 130

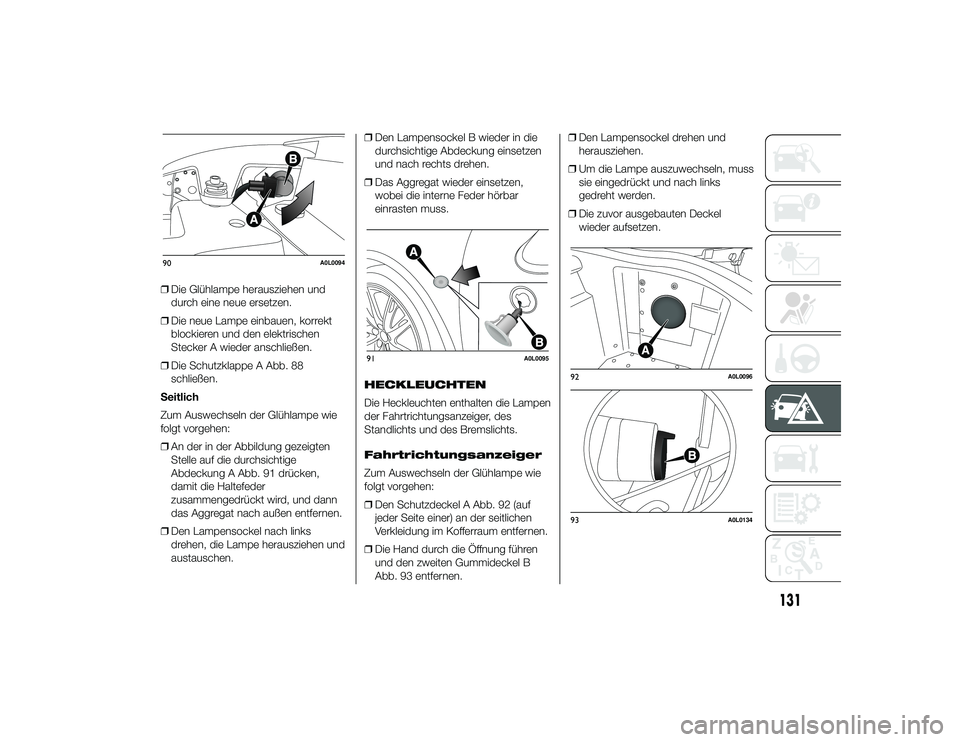

❒Die Glühlampe herausziehen und
durch eine neue ersetzen.
❒ Die neue Lampe einbauen, korrekt
blockieren und den elektrischen
Stecker A wieder anschließen.
❒ Die Schutzklappe A Abb. 88
schließen.
Seitlich
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒ An der in der Abbildung gezeigten
Stelle auf die durchsichtige
Abdeckung A Abb. 91 drücken,
damit die Haltefeder
zusammengedrückt wird, und dann
das Aggregat nach außen entfernen.
❒ Den Lampensockel nach links
drehen, die Lampe herausziehen und
austauschen. ❒
Den Lampensockel B wieder in die
durchsichtige Abdeckung einsetzen
und nach rechts drehen.
❒ Das Aggregat wieder einsetzen,
wobei die interne Feder hörbar
einrasten muss.
HECKLEUCHTEN
Die Heckleuchten enthalten die Lampen
der Fahrtrichtungsanzeiger, des
Standlichts und des Bremslichts.
Fahrtrichtungsanzeiger
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒ Den Schutzdeckel A Abb. 92 (auf
jeder Seite einer) an der seitlichen
Verkleidung im Kofferraum entfernen.
❒ Die Hand durch die Öffnung führen
und den zweiten Gummideckel B
Abb. 93 entfernen. ❒
Den Lampensockel drehen und
herausziehen.
❒ Um die Lampe auszuwechseln, muss
sie eingedrückt und nach links
gedreht werden.
❒ Die zuvor ausgebauten Deckel
wieder aufsetzen.90
A0L0094
91
A0L0095
92
A0L0096
93
A0L0134
131
24-9-2013 11:43 Pagina 131

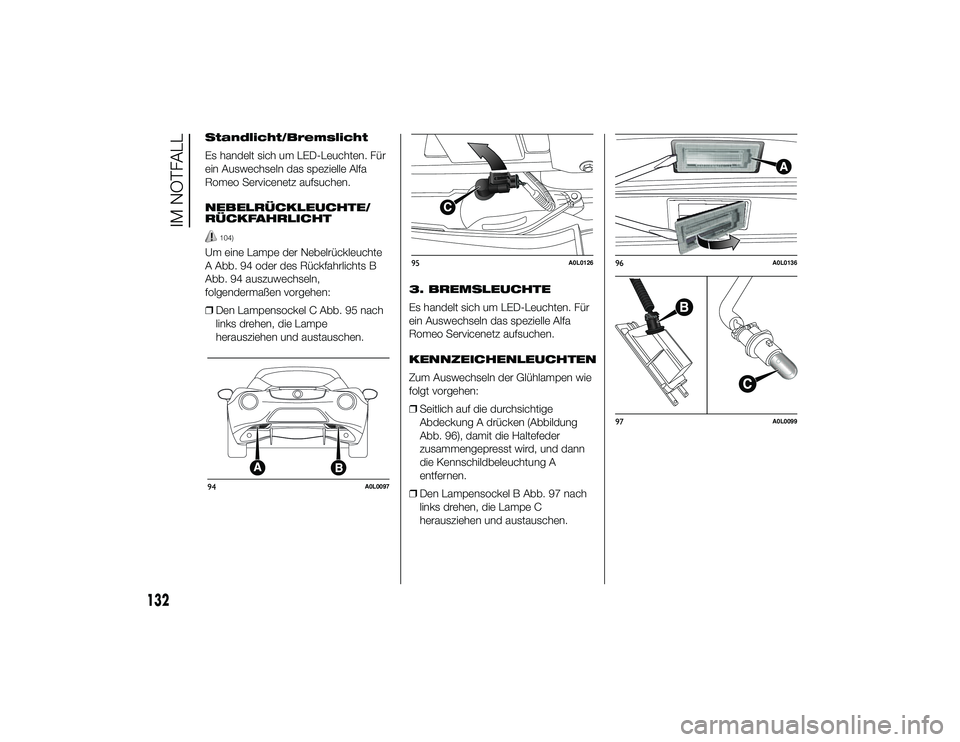

Standlicht/Bremslicht
Es handelt sich um LED-Leuchten. Für
ein Auswechseln das spezielle Alfa
Romeo Servicenetz aufsuchen.
NEBELRÜCKLEUCHTE/
RÜCKFAHRLICHT
104)
Um eine Lampe der Nebelrückleuchte
A Abb. 94 oder des Rückfahrlichts B
Abb. 94 auszuwechseln,
folgendermaßen vorgehen:
❒Den Lampensockel C Abb. 95 nach
links drehen, die Lampe
herausziehen und austauschen. 3. BREMSLEUCHTE
Es handelt sich um LED-Leuchten. Für
ein Auswechseln das spezielle Alfa
Romeo Servicenetz aufsuchen.
KENNZEICHENLEUCHTEN
Zum Auswechseln der Glühlampen wie
folgt vorgehen:
❒
Seitlich auf die durchsichtige
Abdeckung A drücken (Abbildung
Abb. 96), damit die Haltefeder
zusammengepresst wird, und dann
die Kennschildbeleuchtung A
entfernen.
❒ Den Lampensockel B Abb. 97 nach
links drehen, die Lampe C
herausziehen und austauschen.94
A0L0097
95
A0L0126
96
A0L0136
97
A0L0099
132
IM NOTFALL
24-9-2013 11:43 Pagina 132

ZUR BEACHTUNG
104) Die Nebelrückleuchte und dasRückfahrlicht befinden sich in der
Nähe des Auspufftopfs. Beim
Auswechseln einer Lampe
vorsichtig arbeiten, um
Brandverletzungen zu vermeiden.

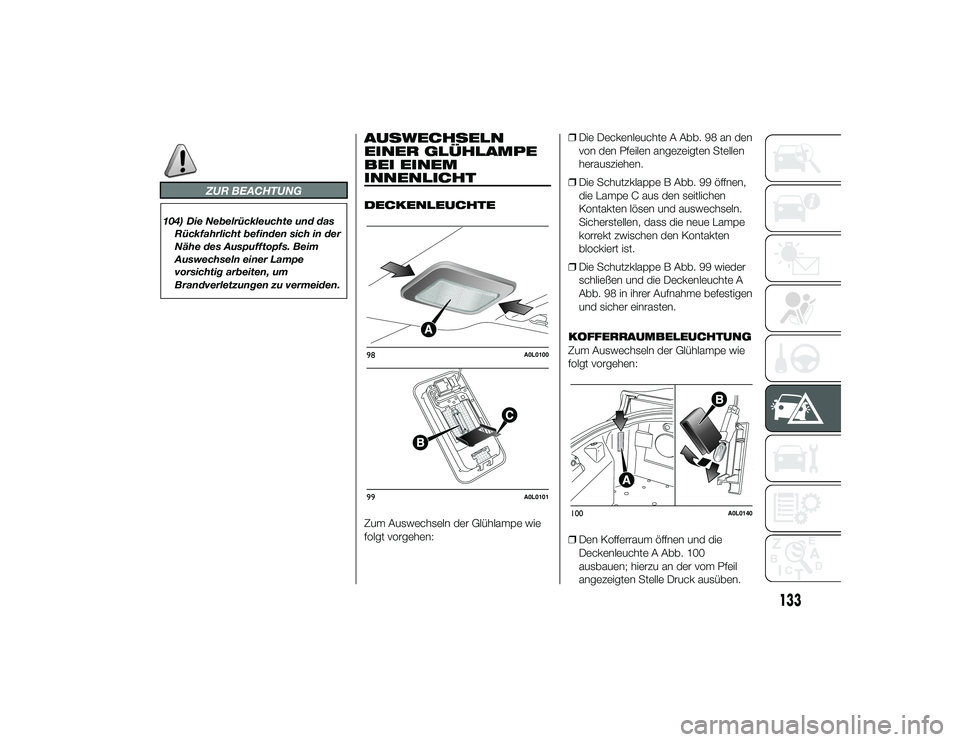

AUSWECHSELN
EINER GLÜHLAMPE
BEI EINEM
INNENLICHTDECKENLEUCHTE
Zum Auswechseln der Glühlampe wie
folgt vorgehen: ❒
Die Deckenleuchte A Abb. 98 an den
von den Pfeilen angezeigten Stellen
herausziehen.
❒ Die Schutzklappe B Abb. 99 öffnen,
die Lampe C aus den seitlichen
Kontakten lösen und auswechseln.
Sicherstellen, dass die neue Lampe
korrekt zwischen den Kontakten
blockiert ist.
❒ Die Schutzklappe B Abb. 99 wieder
schließen und die Deckenleuchte A
Abb. 98 in ihrer Aufnahme befestigen
und sicher einrasten.
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒ Den Kofferraum öffnen und die
Deckenleuchte A Abb. 100
ausbauen; hierzu an der vom Pfeil
angezeigten Stelle Druck ausüben.98
A0L0100
99
A0L0101
100
A0L0140
133
24-9-2013 11:43 Pagina 133

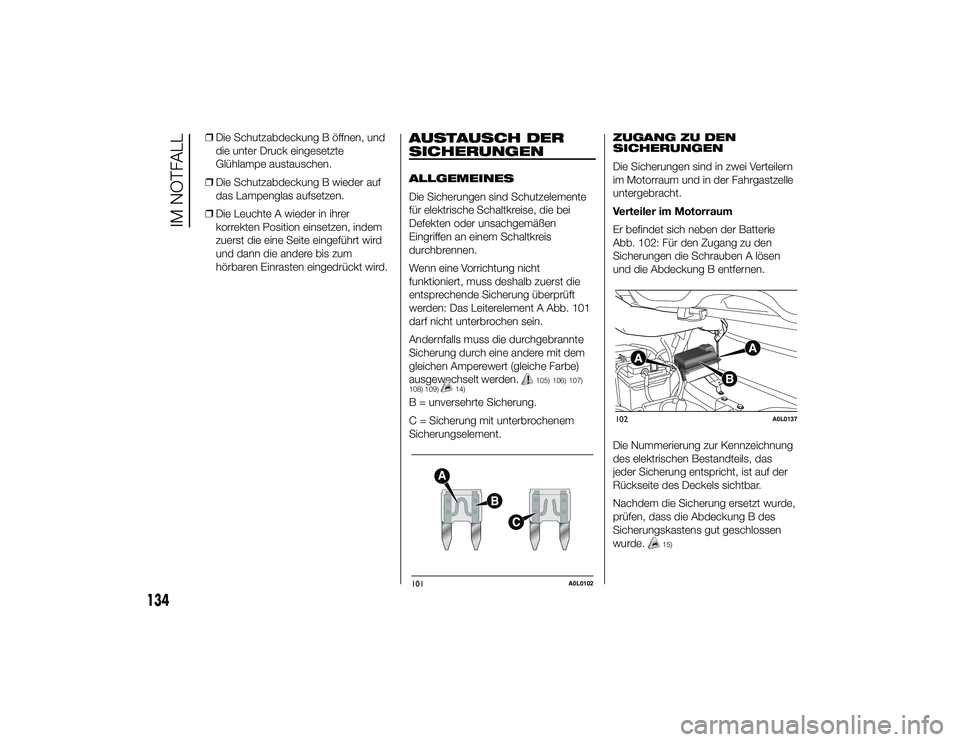

KOFFERRAUMBELEUCHTUNG

❒Die Schutzabdeckung B öffnen, und
die unter Druck eingesetzte
Glühlampe austauschen.
❒ Die Schutzabdeckung B wieder auf
das Lampenglas aufsetzen.
❒ Die Leuchte A wieder in ihrer
korrekten Position einsetzen, indem
zuerst die eine Seite eingeführt wird
und dann die andere bis zum
hörbaren Einrasten eingedrückt wird.
AUSTAUSCH DER
SICHERUNGENALLGEMEINES
Die Sicherungen sind Schutzelemente
für elektrische Schaltkreise, die bei
Defekten oder unsachgemäßen
Eingriffen an einem Schaltkreis
durchbrennen.
Wenn eine Vorrichtung nicht
funktioniert, muss deshalb zuerst die
entsprechende Sicherung überprüft
werden: Das Leiterelement A Abb. 101
darf nicht unterbrochen sein.
Andernfalls muss die durchgebrannte
Sicherung durch eine andere mit dem
gleichen Amperewert (gleiche Farbe)
ausgewechselt werden.
105) 106) 107)
108) 109)
14)
B = unversehrte Sicherung.
C = Sicherung mit unterbrochenem
Sicherungselement. ZUGANG ZU DEN
SICHERUNGEN
Die Sicherungen sind in zwei Verteilern
im Motorraum und in der Fahrgastzelle
untergebracht.
Verteiler im Motorraum
Er befindet sich neben der Batterie
Abb. 102: Für den Zugang zu den
Sicherungen die Schrauben A lösen
und die Abdeckung B entfernen.
Die Nummerierung zur Kennzeichnung
des elektrischen Bestandteils, das
jeder Sicherung entspricht, ist auf der
Rückseite des Deckels sichtbar.
Nachdem die Sicherung ersetzt wurde,
prüfen, dass die Abdeckung B des
Sicherungskastens gut geschlossen
wurde.
15)
101
A0L0102
102
A0L0137
134
IM NOTFALL
24-9-2013 11:43 Pagina 134

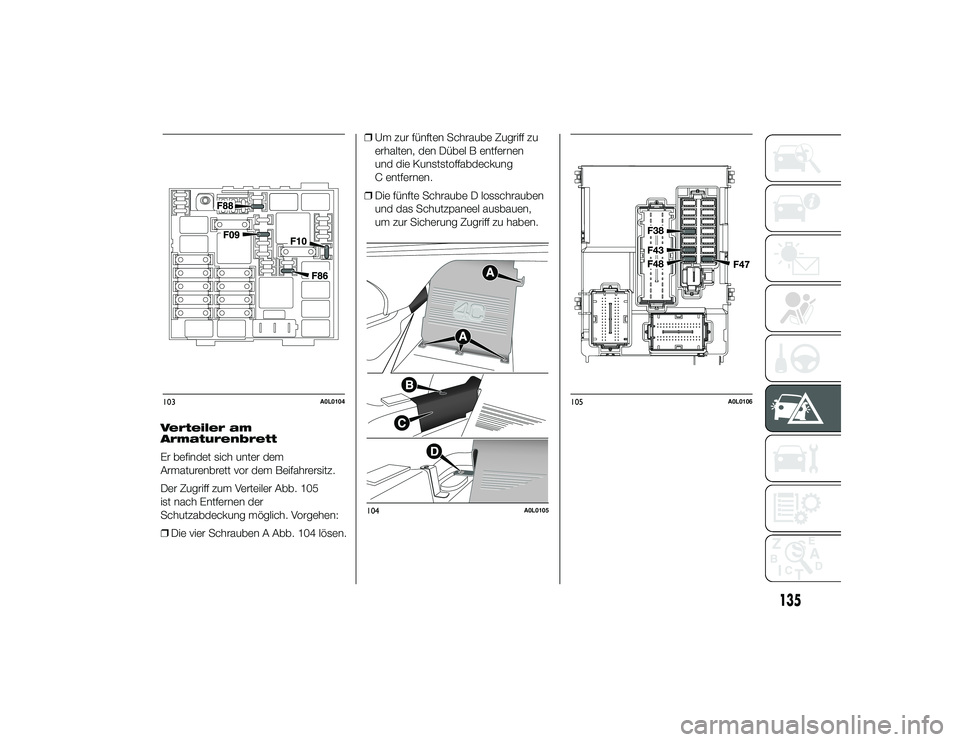

Verteiler am
Armaturenbrett
Er befindet sich unter dem
Armaturenbrett vor dem Beifahrersitz.
Der Zugriff zum Verteiler Abb. 105
ist nach Entfernen der
Schutzabdeckung möglich. Vorgehen:
❒Die vier Schrauben A Abb. 104 lösen. ❒
Um zur fünften Schraube Zugriff zu
erhalten, den Dübel B entfernen
und die Kunststoffabdeckung
C entfernen.
❒ Die fünfte Schraube D losschrauben
und das Schutzpaneel ausbauen,
um zur Sicherung Zugriff zu haben.103
A0L0104
104
A0L0105
105
A0L0106
135
24-9-2013 11:43 Pagina 135

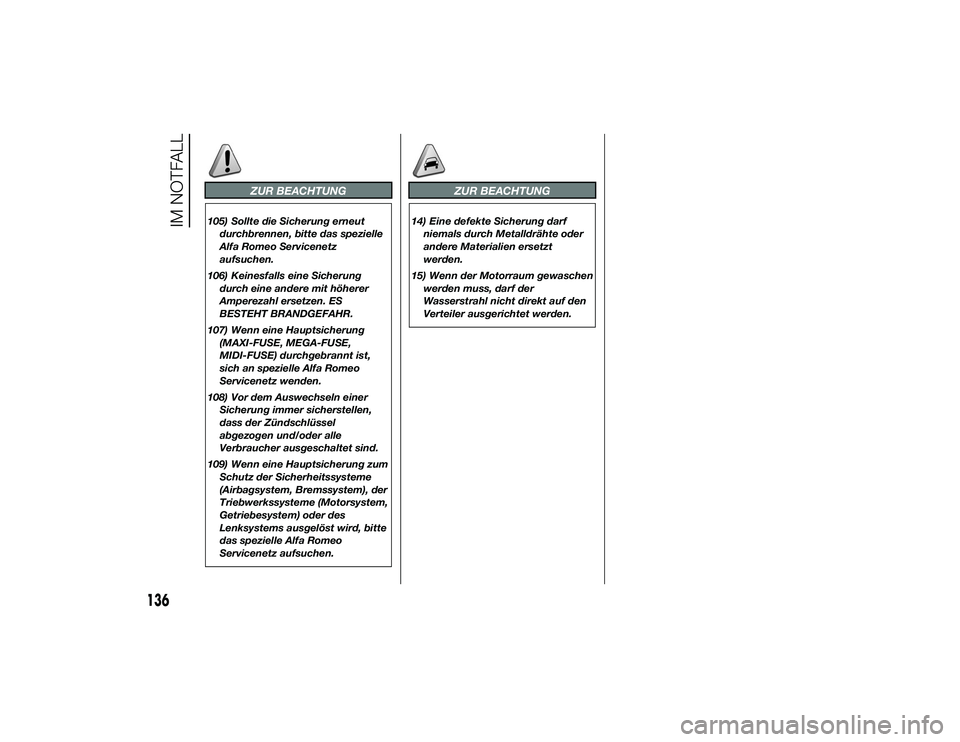

ZUR BEACHTUNG
105) Sollte die Sicherung erneutdurchbrennen, bitte das spezielle
Alfa Romeo Servicenetz
aufsuchen.
106) Keinesfalls eine Sicherung durch eine andere mit höherer
Amperezahl ersetzen. ES
BESTEHT BRANDGEFAHR.
107) Wenn eine Hauptsicherung (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE) durchgebrannt ist,
sich an spezielle Alfa Romeo
Servicenetz wenden.
108) Vor dem Auswechseln einer Sicherung immer sicherstellen,
dass der Zündschlüssel
abgezogen und/oder alle
Verbraucher ausgeschaltet sind.
109) Wenn eine Hauptsicherung zum Schutz der Sicherheitssysteme
(Airbagsystem, Bremssystem), der
Triebwerkssysteme (Motorsystem,
Getriebesystem) oder des
Lenksystems ausgelöst wird, bitte
das spezielle Alfa Romeo
Servicenetz aufsuchen.
ZUR BEACHTUNG
14) Eine defekte Sicherung darfniemals durch Metalldrähte oder
andere Materialien ersetzt
werden.
15) Wenn der Motorraum gewaschen werden muss, darf der
Wasserstrahl nicht direkt auf den
Verteiler ausgerichtet werden.
136
IM NOTFALL
24-9-2013 11:43 Pagina 136

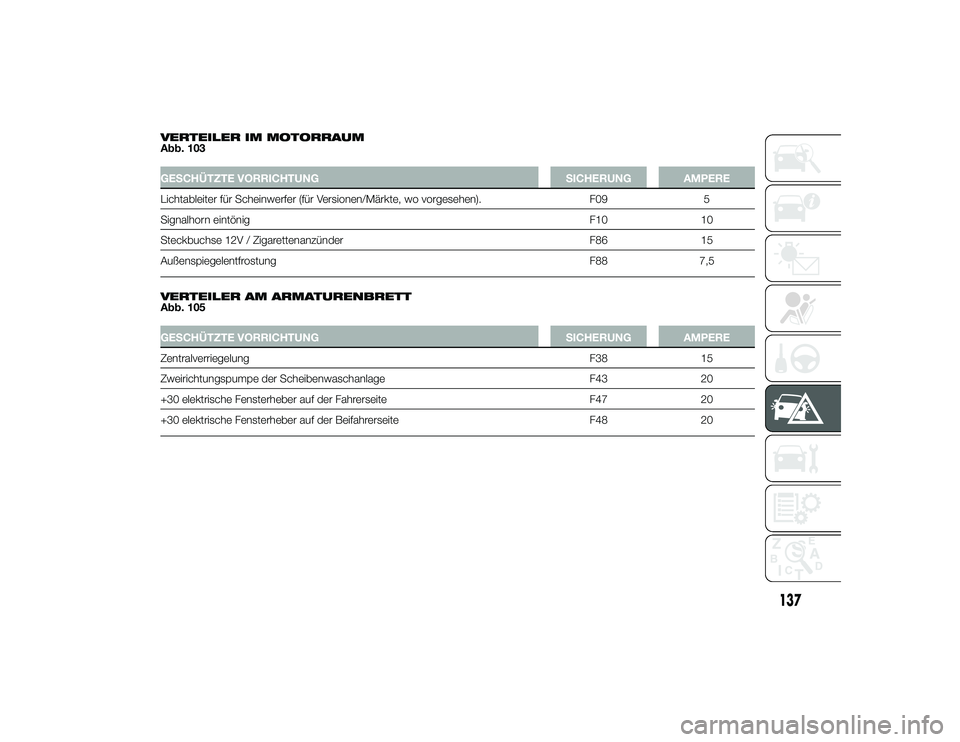

VERTEILER IM MOTORRAUM
Abb. 103GESCHÜTZTE VORRICHTUNGSICHERUNG AMPERE
Lichtableiter für Scheinwerfer (für Versionen/Märkte, wo vorgesehen). F095
Signalhorn eintönig F1010
Steckbuchse 12V / Zigarettenanzünder F8615
Außenspiegelentfrostung F887,5
.
VERTEILER AM ARMATURENBRETT
Abb. 105GESCHÜTZTE VORRICHTUNG SICHERUNG AMPERE
Zentralverriegelung F3815
Zweirichtungspumpe der Scheibenwaschanlage F4320
+30 elektrische Fensterheber auf der Fahrerseite F4720
+30 elektrische Fensterheber auf der Beifahrerseite F4820
137
