Alfa Romeo 4C 2013 Betriebsanleitung (in German)

Display-
Kontrollleuchten Bedeutung

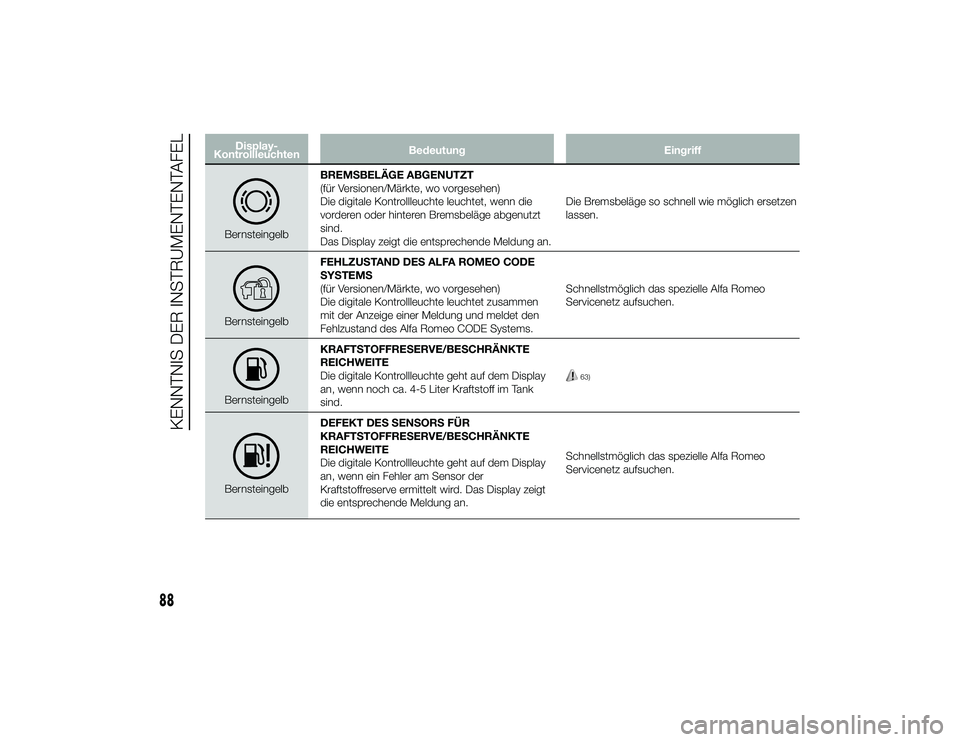

EingriffBernsteingelbBREMSBELÄGE ABGENUTZT
(für Versionen/Märkte, wo vorgesehen)
Die digitale Kontrollleuchte leuchtet, wenn die
vorderen oder hinteren Bremsbeläge abgenutzt
sind.
Das Display zeigt die entsprechende Meldung an.
Die Bremsbeläge so schnell wie möglich ersetzen
lassen.BernsteingelbFEHLZUSTAND DES ALFA ROMEO CODE
SYSTEMS
(für Versionen/Märkte, wo vorgesehen)
Die digitale Kontrollleuchte leuchtet zusammen
mit der Anzeige einer Meldung und meldet den
Fehlzustand des Alfa Romeo CODE Systems.
Schnellstmöglich das spezielle Alfa Romeo
Servicenetz aufsuchen.BernsteingelbKRAFTSTOFFRESERVE/BESCHRÄNKTE
REICHWEITE
Die digitale Kontrollleuchte geht auf dem Display
an, wenn noch ca. 4-5 Liter Kraftstoff im Tank
sind.
63)
BernsteingelbDEFEKT DES SENSORS FÜR
KRAFTSTOFFRESERVE/BESCHRÄNKTE
REICHWEITE
Die digitale Kontrollleuchte geht auf dem Display
an, wenn ein Fehler am Sensor der
Kraftstoffreserve ermittelt wird. Das Display zeigt
die entsprechende Meldung an.
Schnellstmöglich das spezielle Alfa Romeo
Servicenetz aufsuchen.
88
KENNTNIS DER INSTRUMENTENTAFEL
24-9-2013 11:43 Pagina 88

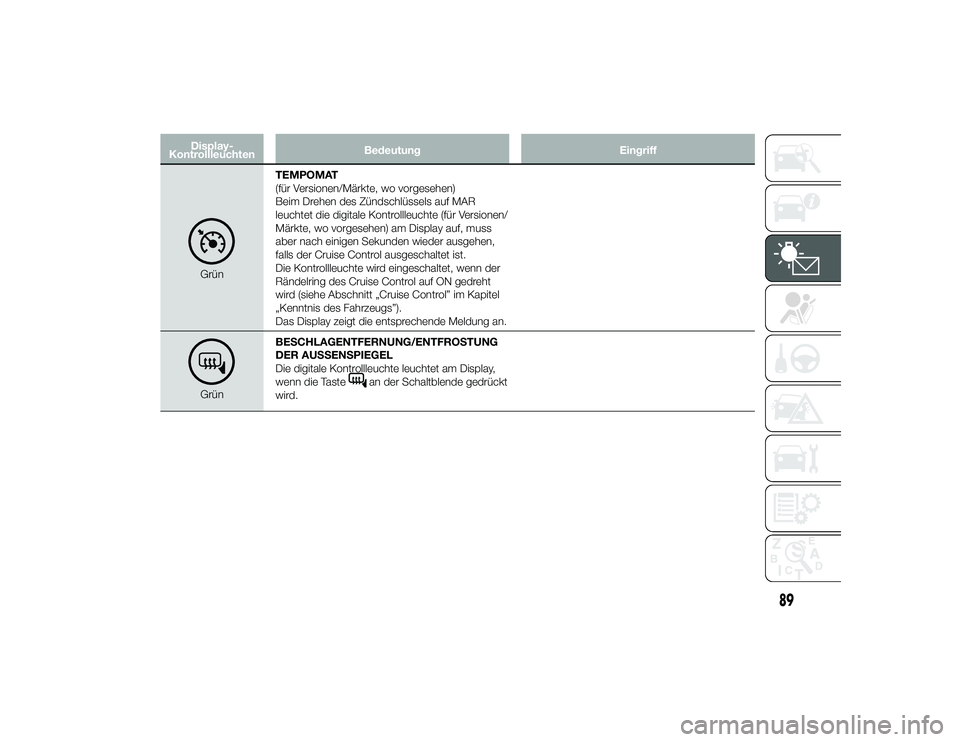

Display-
Kontrollleuchten Bedeutung
EingriffGrünTEMPOMAT
(für Versionen/Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR
leuchtet die digitale Kontrollleuchte (für Versionen/
Märkte, wo vorgesehen) am Display auf, muss
aber nach einigen Sekunden wieder ausgehen,
falls der Cruise Control ausgeschaltet ist.
Die Kontrollleuchte wird eingeschaltet, wenn der
Rändelring des Cruise Control auf ON gedreht
wird (siehe Abschnitt „Cruise Control” im Kapitel
„Kenntnis des Fahrzeugs”).
Das Display zeigt die entsprechende Meldung an.Grün
BESCHLAGENTFERNUNG/ENTFROSTUNG
DER AUSSENSPIEGEL
Die digitale Kontrollleuchte leuchtet am Display,
wenn die Taste
an der Schaltblende gedrückt
wird.
89
24-9-2013 11:43 Pagina 89

Display-
Kontrollleuchten Bedeutung

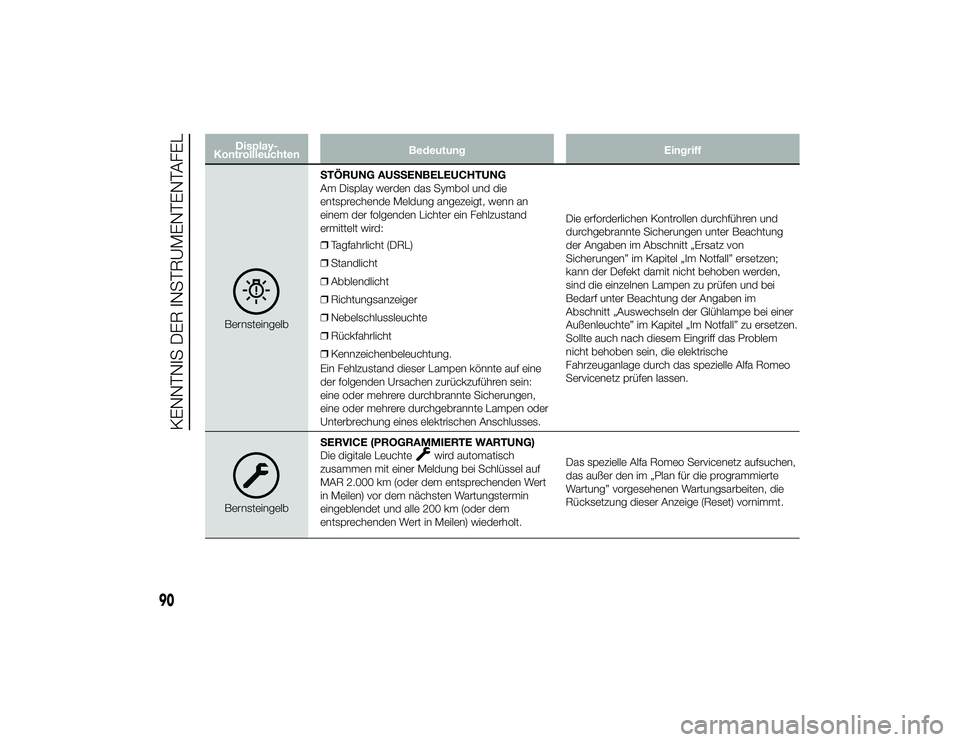

EingriffBernsteingelbSTÖRUNG AUSSENBELEUCHTUNG
Am Display werden das Symbol und die
entsprechende Meldung angezeigt, wenn an
einem der folgenden Lichter ein Fehlzustand
ermittelt wird:
❒
Tagfahrlicht (DRL)
❒ Standlicht
❒ Abblendlicht
❒ Richtungsanzeiger
❒ Nebelschlussleuchte
❒ Rückfahrlicht
❒ Kennzeichenbeleuchtung.
Ein Fehlzustand dieser Lampen könnte auf eine
der folgenden Ursachen zurückzuführen sein:
eine oder mehrere durchbrannte Sicherungen,
eine oder mehrere durchgebrannte Lampen oder
Unterbrechung eines elektrischen Anschlusses. Die erforderlichen Kontrollen durchführen und
durchgebrannte Sicherungen unter Beachtung
der Angaben im Abschnitt „Ersatz von
Sicherungen” im Kapitel „Im Notfall” ersetzen;
kann der Defekt damit nicht behoben werden,
sind die einzelnen Lampen zu prüfen und bei
Bedarf unter Beachtung der Angaben im
Abschnitt „Auswechseln der Glühlampe bei einer
Außenleuchte” im Kapitel „Im Notfall” zu ersetzen.
Sollte auch nach diesem Eingriff das Problem
nicht behoben sein, die elektrische
Fahrzeuganlage durch das spezielle Alfa Romeo
Servicenetz prüfen lassen.Bernsteingelb
SERVICE (PROGRAMMIERTE WARTUNG)
Die digitale Leuchte
wird automatisch
zusammen mit einer Meldung bei Schlüssel auf
MAR 2.000 km (oder dem entsprechenden Wert
in Meilen) vor dem nächsten Wartungstermin
eingeblendet und alle 200 km (oder dem
entsprechenden Wert in Meilen) wiederholt. Das spezielle Alfa Romeo Servicenetz aufsuchen,
das außer den im „Plan für die programmierte
Wartung” vorgesehenen Wartungsarbeiten, die
Rücksetzung dieser Anzeige (Reset) vornimmt.
90
KENNTNIS DER INSTRUMENTENTAFEL
24-9-2013 11:43 Pagina 90

Display-
Kontrollleuchten Bedeutung
Eingriff

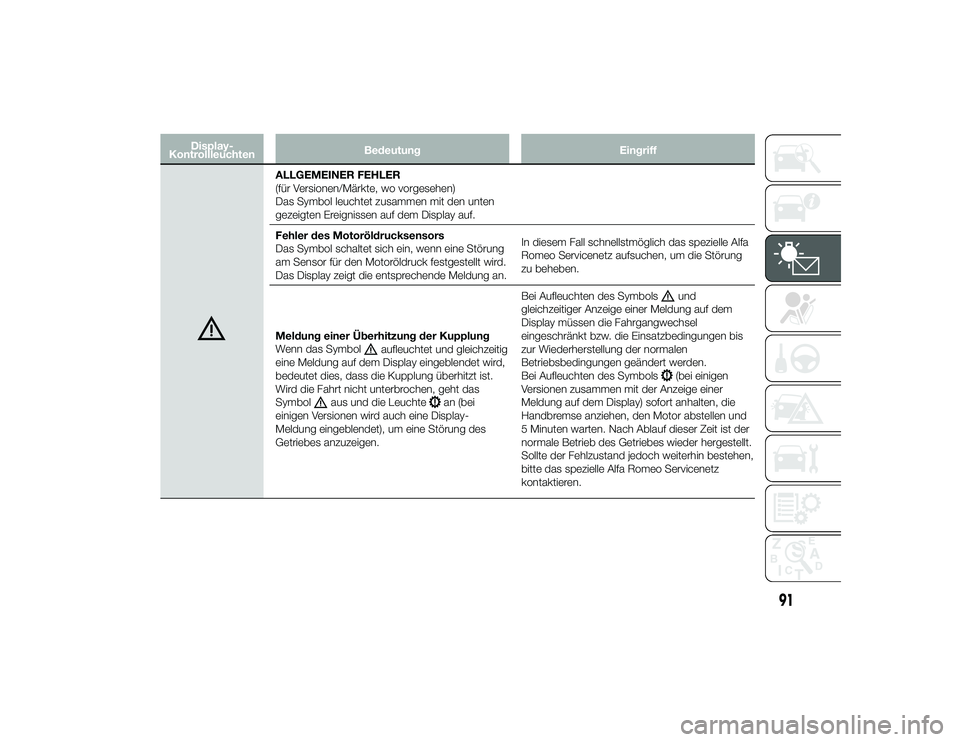

ALLGEMEINER FEHLER
(für Versionen/Märkte, wo vorgesehen)
Das Symbol leuchtet zusammen mit den unten
gezeigten Ereignissen auf dem Display auf.
Fehler des Motoröldrucksensors
Das Symbol schaltet sich ein, wenn eine Störung
am Sensor für den Motoröldruck festgestellt wird.
Das Display zeigt die entsprechende Meldung an.In diesem Fall schnellstmöglich das spezielle Alfa
Romeo Servicenetz aufsuchen, um die Störung
zu beheben.
Meldung einer Überhitzung der Kupplung
Wenn das Symbol
aufleuchtet und gleichzeitig
eine Meldung auf dem Display eingeblendet wird,
bedeutet dies, dass die Kupplung überhitzt ist.
Wird die Fahrt nicht unterbrochen, geht das
Symbol
aus und die Leuchte
an (bei
einigen Versionen wird auch eine Display-
Meldung eingeblendet), um eine Störung des
Getriebes anzuzeigen. Bei Aufleuchten des Symbols
und
gleichzeitiger Anzeige einer Meldung auf dem
Display müssen die Fahrgangwechsel
eingeschränkt bzw. die Einsatzbedingungen bis
zur Wiederherstellung der normalen
Betriebsbedingungen geändert werden.
Bei Aufleuchten des Symbols(bei einigen
Versionen zusammen mit der Anzeige einer
Meldung auf dem Display) sofort anhalten, die
Handbremse anziehen, den Motor abstellen und
5 Minuten warten. Nach Ablauf dieser Zeit ist der
normale Betrieb des Getriebes wieder hergestellt.
Sollte der Fehlzustand jedoch weiterhin bestehen,
bitte das spezielle Alfa Romeo Servicenetz
kontaktieren.
91
24-9-2013 11:43 Pagina 91

Display-
Kontrollleuchten Bedeutung
Eingriff

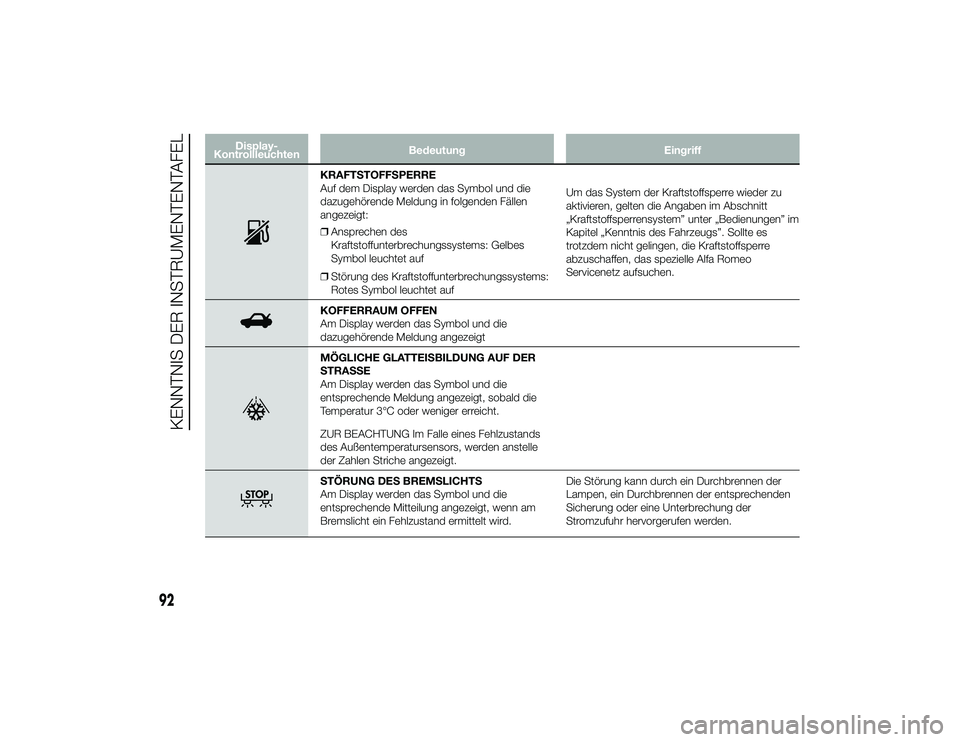

KRAFTSTOFFSPERRE
Auf dem Display werden das Symbol und die
dazugehörende Meldung in folgenden Fällen
angezeigt:
❒Ansprechen des
Kraftstoffunterbrechungssystems: Gelbes
Symbol leuchtet auf
❒ Störung des Kraftstoffunterbrechungssystems:
Rotes Symbol leuchtet auf Um das System der Kraftstoffsperre wieder zu
aktivieren, gelten die Angaben im Abschnitt
„Kraftstoffsperrensystem” unter „Bedienungen” im
Kapitel „Kenntnis des Fahrzeugs”. Sollte es
trotzdem nicht gelingen, die Kraftstoffsperre
abzuschaffen, das spezielle Alfa Romeo
Servicenetz aufsuchen.KOFFERRAUM OFFEN
Am Display werden das Symbol und die
dazugehörende Meldung angezeigtMÖGLICHE GLATTEISBILDUNG AUF DER
STRASSE
Am Display werden das Symbol und die
entsprechende Meldung angezeigt, sobald die
Temperatur 3°C oder weniger erreicht.
ZUR BEACHTUNG Im Falle eines Fehlzustands
des Außentemperatursensors, werden anstelle
der Zahlen Striche angezeigt.STÖRUNG DES BREMSLICHTS
Am Display werden das Symbol und die
entsprechende Mitteilung angezeigt, wenn am
Bremslicht ein Fehlzustand ermittelt wird.
Die Störung kann durch ein Durchbrennen der
Lampen, ein Durchbrennen der entsprechenden
Sicherung oder eine Unterbrechung der
Stromzufuhr hervorgerufen werden.
92
KENNTNIS DER INSTRUMENTENTAFEL
24-9-2013 11:43 Pagina 92

Display-
Kontrollleuchten Bedeutung
Eingriff

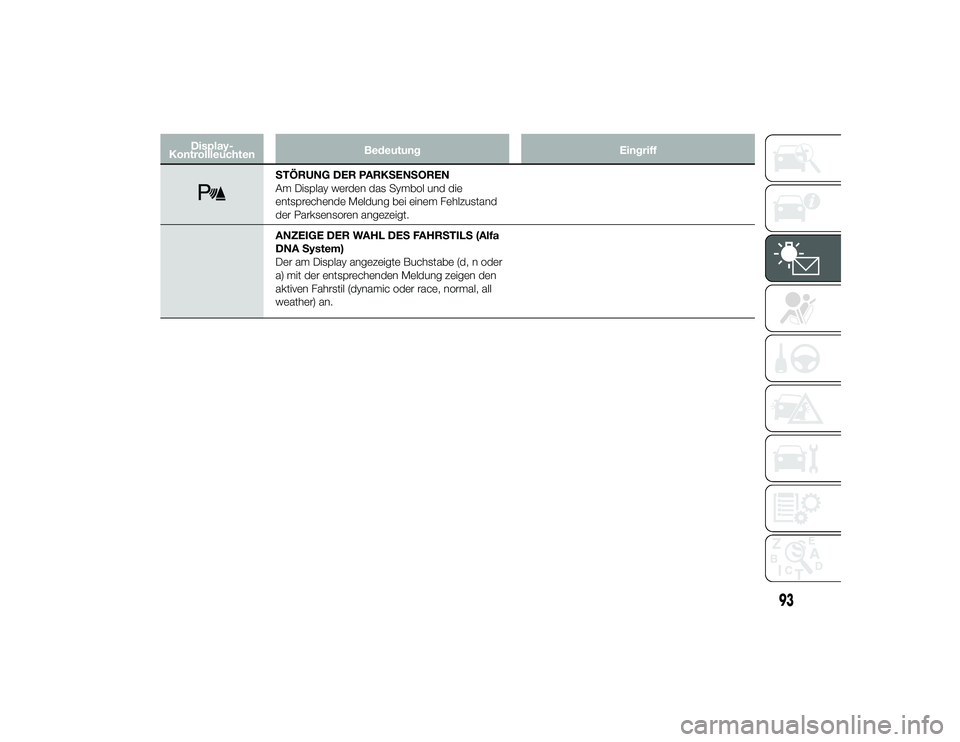

STÖRUNG DER PARKSENSOREN
Am Display werden das Symbol und die
entsprechende Meldung bei einem Fehlzustand
der Parksensoren angezeigt.
ANZEIGE DER WAHL DES FAHRSTILS (Alfa
DNA System)
Der am Display angezeigte Buchstabe (d, n oder
a) mit der entsprechenden Meldung zeigen den
aktiven Fahrstil (dynamic oder race, normal, all
weather) an.
93
24-9-2013 11:43 Pagina 93

94
KENNTNIS DER INSTRUMENTENTAFEL
24-9-2013 11:43 Pagina 94

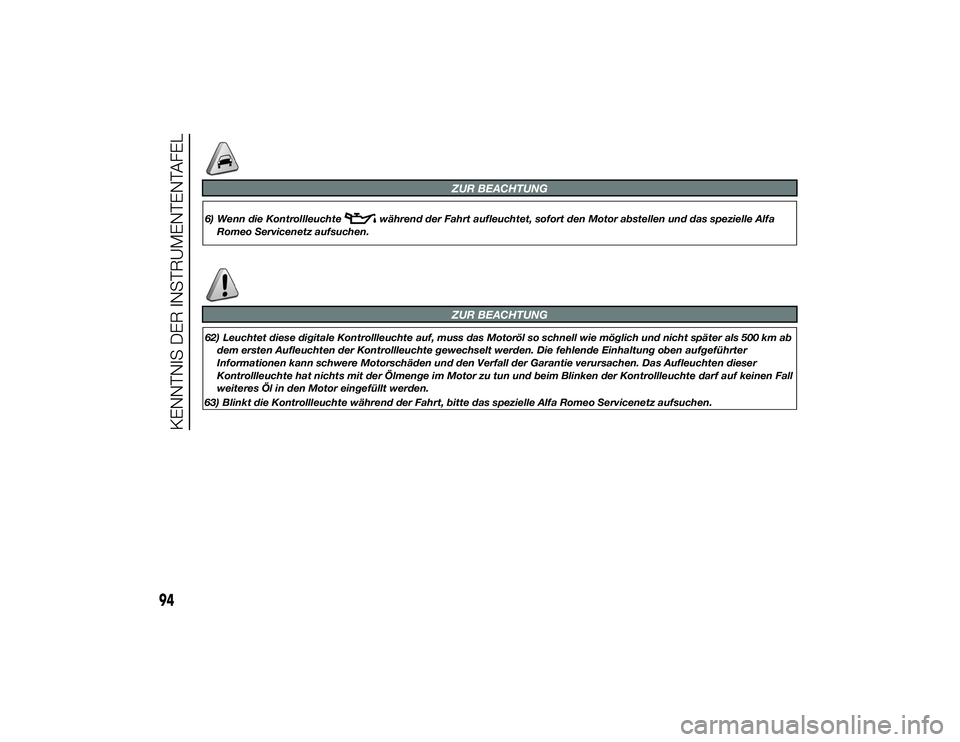

63) Blinkt die Kontrollleuchte während der Fahrt, bitte das spezielle Alfa Romeo Servicenetz aufsuchen.
ZUR BEACHTUNG
6) Wenn die Kontrollleuchte
während der Fahrt aufleuchtet, sofort den Motor abstellen und das spezielle Alfa
Romeo Servicenetz aufsuchen.
ZUR BEACHTUNG
62) Leuchtet diese digitale Kontrollleuchte auf, muss das Motoröl so schnell wie möglich und nicht später als 500 km ab dem ersten Aufleuchten der Kontrollleuchte gewechselt werden. Die fehlende Einhaltung oben aufgeführter
Informationen kann schwere Motorschäden und den Verfall der Garantie verursachen. Das Aufleuchten dieser
Kontrollleuchte hat nichts mit der Ölmenge im Motor zu tun und beim Blinken der Kontrollleuchte darf auf keinen Fall
weiteres Öl in den Motor eingefüllt werden.

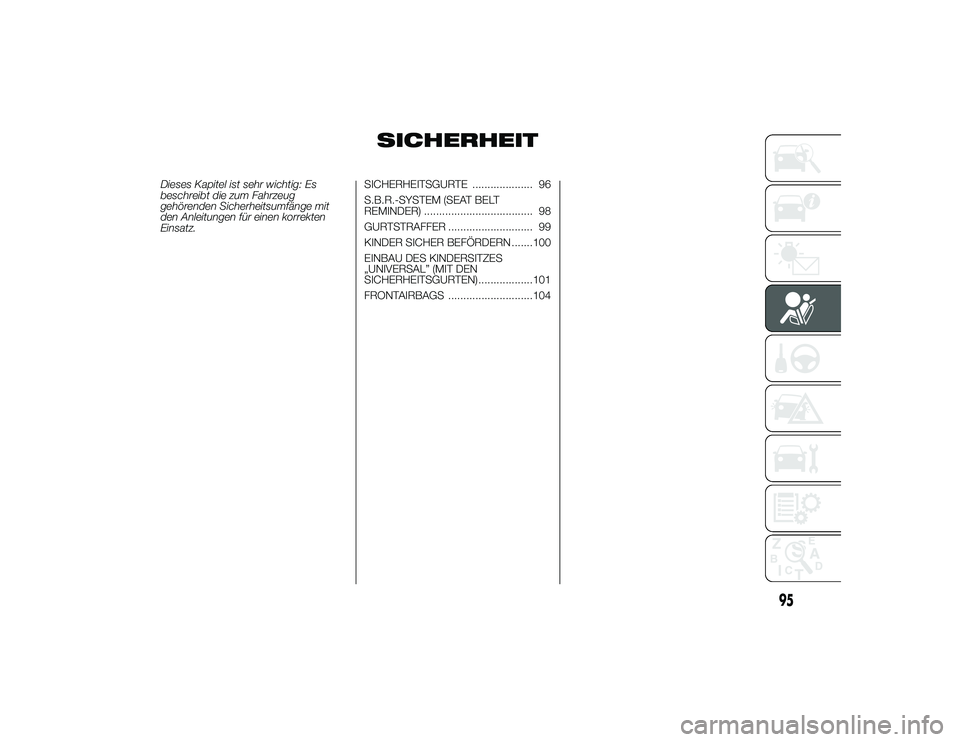

SICHERHEIT
Dieses Kapitel ist sehr wichtig: Es
beschreibt die zum Fahrzeug
gehörenden Sicherheitsumfänge mit
den Anleitungen für einen korrekten
Einsatz.SICHERHEITSGURTE .................... 96
S.B.R.-SYSTEM (SEAT BELT
REMINDER) .................................... 98
GURTSTRAFFER ............................ 99
KINDER SICHER BEFÖRDERN .......100
EINBAU DES KINDERSITZES
„UNIVERSAL” (MIT DEN
SICHERHEITSGURTEN) ..................101
FRONTAIRBAGS ............................104
95
24-9-2013 11:43 Pagina 95

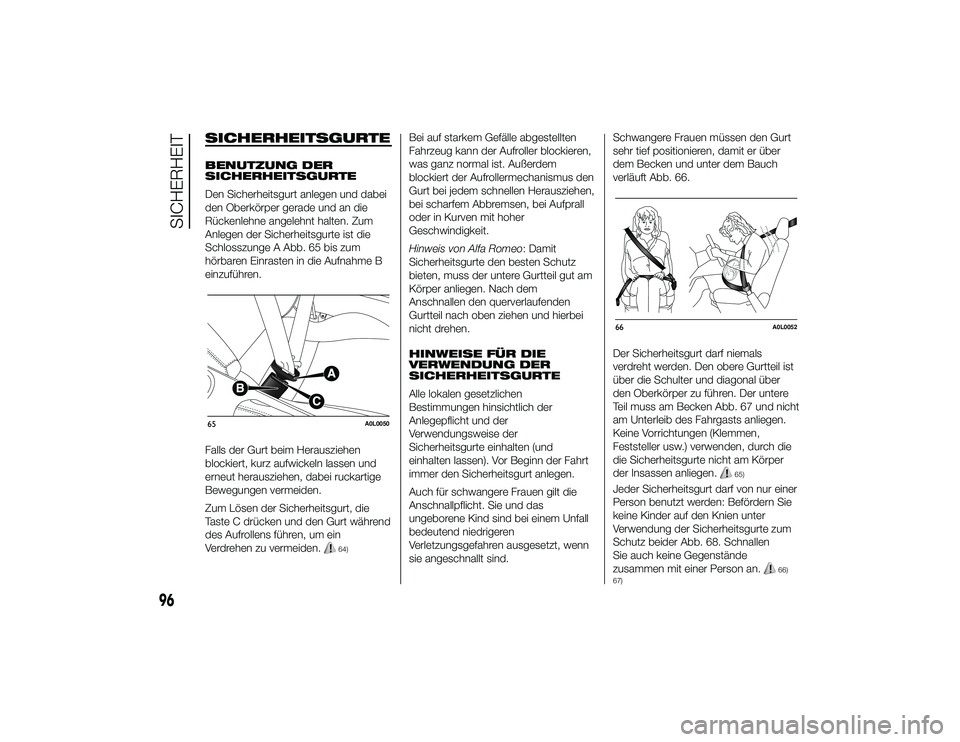

SICHERHEITSGURTEBENUTZUNG DER
SICHERHEITSGURTE
Den Sicherheitsgurt anlegen und dabei
den Oberkörper gerade und an die
Rückenlehne angelehnt halten. Zum
Anlegen der Sicherheitsgurte ist die
Schlosszunge A Abb. 65 bis zum
hörbaren Einrasten in die Aufnahme B
einzuführen.
Falls der Gurt beim Herausziehen
blockiert, kurz aufwickeln lassen und
erneut herausziehen, dabei ruckartige
Bewegungen vermeiden.
Zum Lösen der Sicherheitsgurt, die
Taste C drücken und den Gurt während
des Aufrollens führen, um ein
Verdrehen zu vermeiden.
64)
Bei auf starkem Gefälle abgestellten
Fahrzeug kann der Aufroller blockieren,
was ganz normal ist. Außerdem
blockiert der Aufrollermechanismus den
Gurt bei jedem schnellen Herausziehen,
bei scharfem Abbremsen, bei Aufprall
oder in Kurven mit hoher
Geschwindigkeit.
Hinweis von Alfa Romeo: Damit
Sicherheitsgurte den besten Schutz
bieten, muss der untere Gurtteil gut am
Körper anliegen. Nach dem
Anschnallen den querverlaufenden
Gurtteil nach oben ziehen und hierbei
nicht drehen.
HINWEISE FÜR DIE
VERWENDUNG DER
SICHERHEITSGURTE
Alle lokalen gesetzlichen
Bestimmungen hinsichtlich der
Anlegepflicht und der
Verwendungsweise der
Sicherheitsgurte einhalten (und
einhalten lassen). Vor Beginn der Fahrt
immer den Sicherheitsgurt anlegen.
Auch für schwangere Frauen gilt die
Anschnallpflicht. Sie und das
ungeborene Kind sind bei einem Unfall
bedeutend niedrigeren
Verletzungsgefahren ausgesetzt, wenn
sie angeschnallt sind.Schwangere Frauen müssen den Gurt
sehr tief positionieren, damit er über
dem Becken und unter dem Bauch
verläuft Abb. 66.
Der Sicherheitsgurt darf niemals
verdreht werden. Den obere Gurtteil ist
über die Schulter und diagonal über
den Oberkörper zu führen. Der untere
Teil muss am Becken Abb. 67 und nicht
am Unterleib des Fahrgasts anliegen.
Keine Vorrichtungen (Klemmen,
Feststeller usw.) verwenden, durch die
die Sicherheitsgurte nicht am Körper
der Insassen anliegen.
65)
Jeder Sicherheitsgurt darf von nur einer
Person benutzt werden: Befördern Sie
keine Kinder auf den Knien unter
Verwendung der Sicherheitsgurte zum
Schutz beider Abb. 68. Schnallen
Sie auch keine Gegenstände
zusammen mit einer Person an.
66)
67)
65
A0L0050
66
A0L0052
96
SICHERHEIT
24-9-2013 11:43 Pagina 96

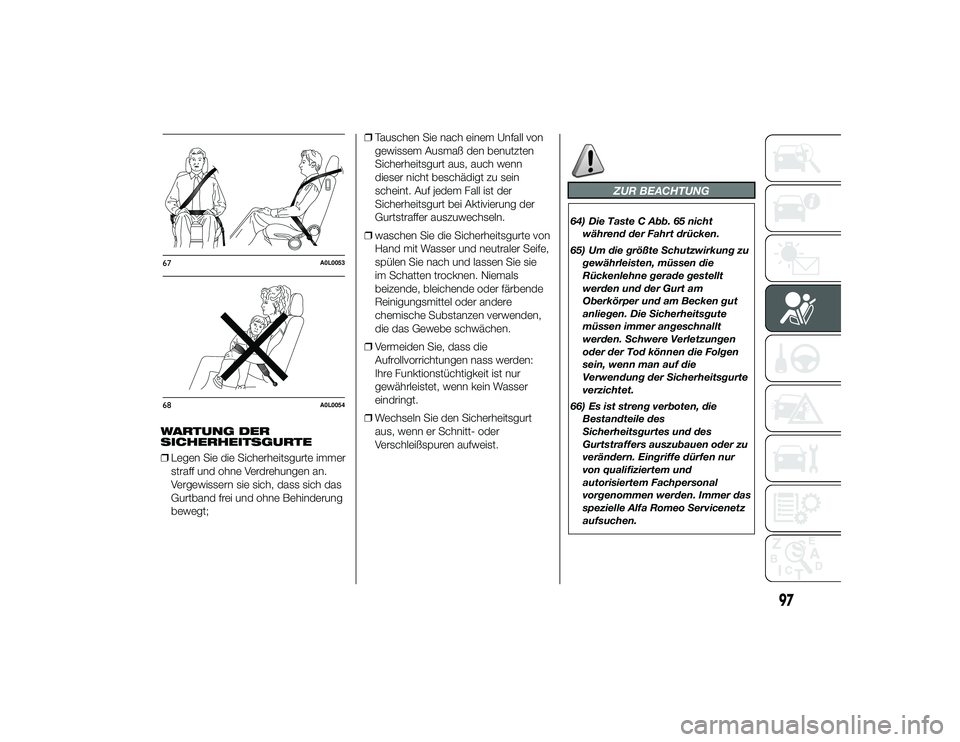

WARTUNG DER
SICHERHEITSGURTE
❒Legen Sie die Sicherheitsgurte immer
straff und ohne Verdrehungen an.
Vergewissern sie sich, dass sich das
Gurtband frei und ohne Behinderung
bewegt; ❒
Tauschen Sie nach einem Unfall von
gewissem Ausmaß den benutzten
Sicherheitsgurt aus, auch wenn
dieser nicht beschädigt zu sein
scheint. Auf jedem Fall ist der
Sicherheitsgurt bei Aktivierung der
Gurtstraffer auszuwechseln.
❒ waschen Sie die Sicherheitsgurte von
Hand mit Wasser und neutraler Seife,
spülen Sie nach und lassen Sie sie
im Schatten trocknen. Niemals
beizende, bleichende oder färbende
Reinigungsmittel oder andere
chemische Substanzen verwenden,
die das Gewebe schwächen.
❒ Vermeiden Sie, dass die
Aufrollvorrichtungen nass werden:
Ihre Funktionstüchtigkeit ist nur
gewährleistet, wenn kein Wasser
eindringt.
❒ Wechseln Sie den Sicherheitsgurt
aus, wenn er Schnitt- oder
Verschleißspuren aufweist.
ZUR BEACHTUNG
64) Die Taste C Abb. 65 nicht
während der Fahrt drücken.
65) Um die größte Schutzwirkung zu gewährleisten, müssen die
Rückenlehne gerade gestellt
werden und der Gurt am
Oberkörper und am Becken gut
anliegen. Die Sicherheitsgute
müssen immer angeschnallt
werden. Schwere Verletzungen
oder der Tod können die Folgen
sein, wenn man auf die
Verwendung der Sicherheitsgurte
verzichtet.
66) Es ist streng verboten, die Bestandteile des
Sicherheitsgurtes und des
Gurtstraffers auszubauen oder zu
verändern. Eingriffe dürfen nur
von qualifiziertem und
autorisiertem Fachpersonal
vorgenommen werden. Immer das
spezielle Alfa Romeo Servicenetz
aufsuchen.
67
A0L0053
68
A0L0054
97
24-9-2013 11:43 Pagina 97
