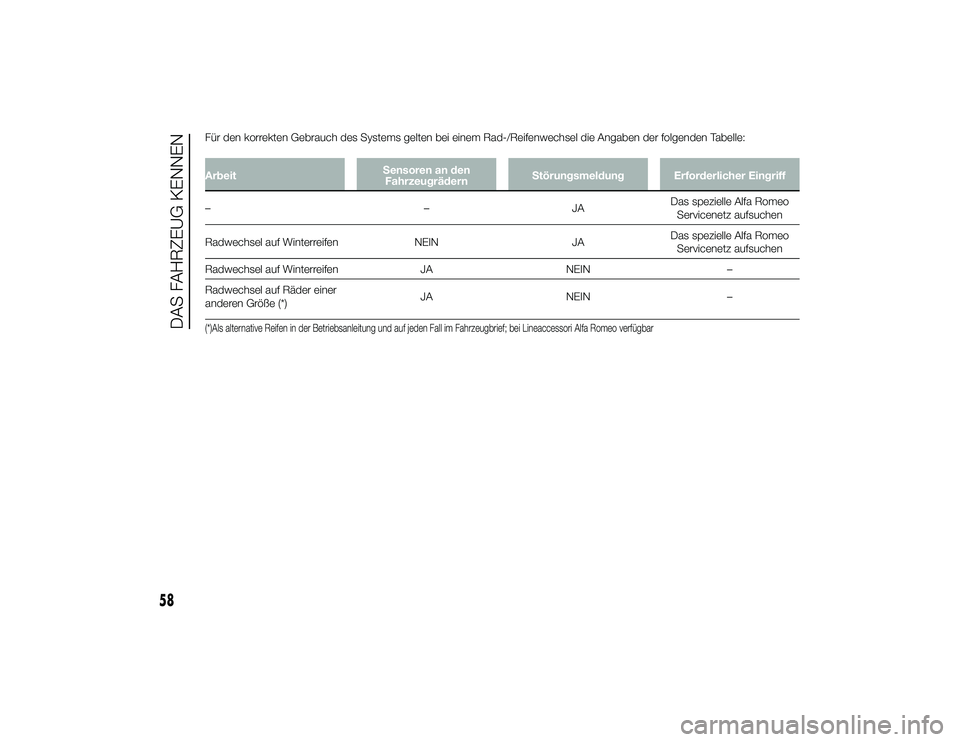

Für den korrekten Gebrauch des Systems gelten bei einem Rad-/Reifenwechsel die Angaben der folgenden Tabelle:ArbeitSensoren an den
Fahrzeugrädern Störungsmeldung Erforderlicher Eingriff
– –JADas spezielle Alfa Romeo
Servicenetz aufsuchen
Radwechsel auf Winterreifen NEINJADas spezielle Alfa Romeo
Servicenetz aufsuchen
Radwechsel auf Winterreifen JANEIN –
Radwechsel auf Räder einer
anderen Größe (*) JA
NEIN –(*)Als alternative Reifen in der Betriebsanleitung und auf jeden Fall im Fahrzeugbrief; bei Lineaccessori Alfa Romeo verfügbar
58
DAS FAHRZEUG KENNEN
24-9-2013 11:43 Pagina 58

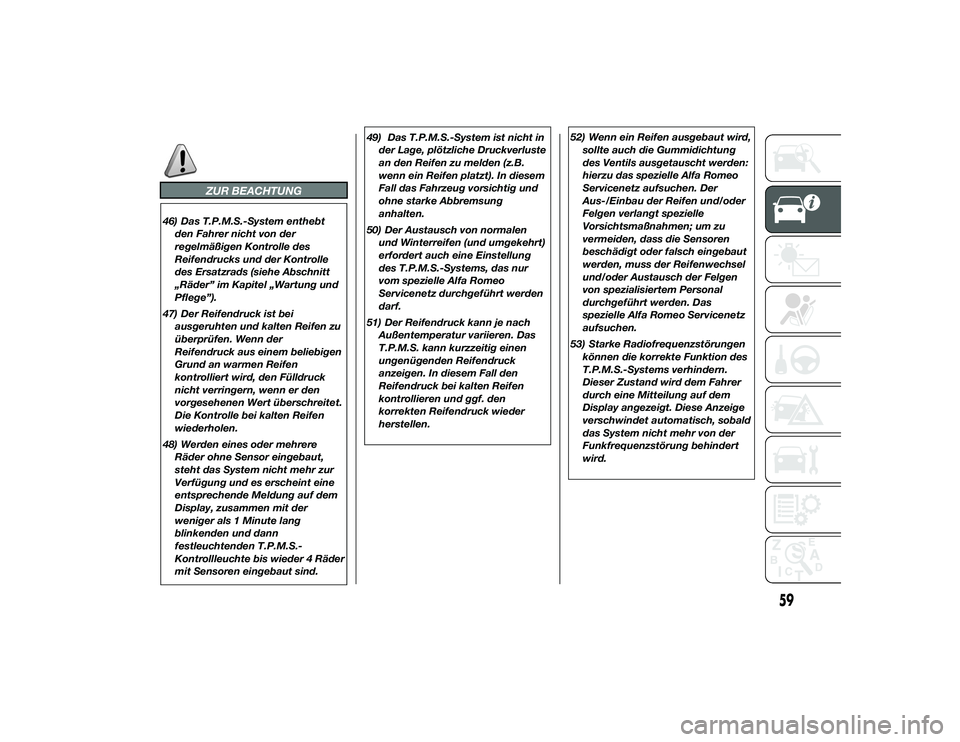

ZUR BEACHTUNG
46) Das T.P.M.S.-System enthebtden Fahrer nicht von der
regelmäßigen Kontrolle des
Reifendrucks und der Kontrolle
des Ersatzrads (siehe Abschnitt
„Räder” im Kapitel „Wartung und
Pflege”).
47) Der Reifendruck ist bei ausgeruhten und kalten Reifen zu
überprüfen. Wenn der
Reifendruck aus einem beliebigen
Grund an warmen Reifen
kontrolliert wird, den Fülldruck
nicht verringern, wenn er den
vorgesehenen Wert überschreitet.
Die Kontrolle bei kalten Reifen
wiederholen.
48) Werden eines oder mehrere Räder ohne Sensor eingebaut,
steht das System nicht mehr zur
Verfügung und es erscheint eine
entsprechende Meldung auf dem
Display, zusammen mit der
weniger als 1 Minute lang
blinkenden und dann
festleuchtenden T.P.M.S.-
Kontrollleuchte bis wieder 4 Räder
mit Sensoren eingebaut sind. 49) Das T.P.M.S.-System ist nicht in
der Lage, plötzliche Druckverluste
an den Reifen zu melden (z.B.
wenn ein Reifen platzt). In diesem
Fall das Fahrzeug vorsichtig und
ohne starke Abbremsung
anhalten.
50) Der Austausch von normalen und Winterreifen (und umgekehrt)
erfordert auch eine Einstellung
des T.P.M.S.-Systems, das nur
vom spezielle Alfa Romeo
Servicenetz durchgeführt werden
darf.
51) Der Reifendruck kann je nach Außentemperatur variieren. Das
T.P.M.S. kann kurzzeitig einen
ungenügenden Reifendruck
anzeigen. In diesem Fall den
Reifendruck bei kalten Reifen
kontrollieren und ggf. den
korrekten Reifendruck wieder
herstellen. 52) Wenn ein Reifen ausgebaut wird,
sollte auch die Gummidichtung
des Ventils ausgetauscht werden:
hierzu das spezielle Alfa Romeo
Servicenetz aufsuchen. Der
Aus-/Einbau der Reifen und/oder
Felgen verlangt spezielle
Vorsichtsmaßnahmen; um zu
vermeiden, dass die Sensoren
beschädigt oder falsch eingebaut
werden, muss der Reifenwechsel
und/oder Austausch der Felgen
von spezialisiertem Personal
durchgeführt werden. Das
spezielle Alfa Romeo Servicenetz
aufsuchen.
53) Starke Radiofrequenzstörungen können die korrekte Funktion des
T.P.M.S.-Systems verhindern.
Dieser Zustand wird dem Fahrer
durch eine Mitteilung auf dem
Display angezeigt. Diese Anzeige
verschwindet automatisch, sobald
das System nicht mehr von der
Funkfrequenzstörung behindert
wird.
59
24-9-2013 11:43 Pagina 59

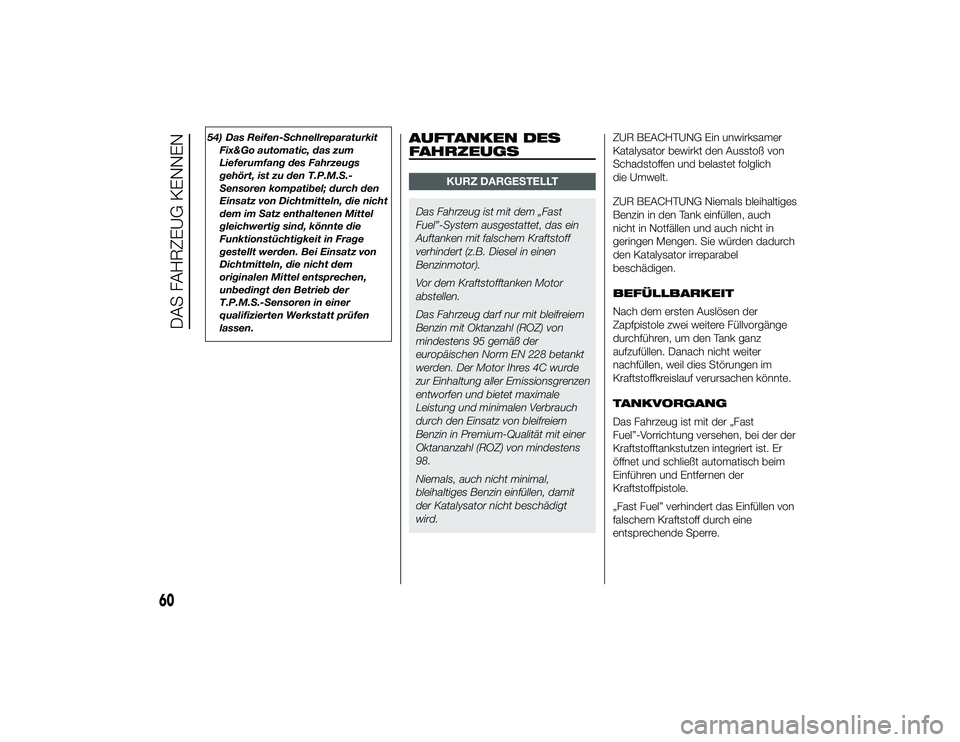

54) Das Reifen-SchnellreparaturkitFix&Go automatic, das zum
Lieferumfang des Fahrzeugs
gehört, ist zu den T.P.M.S.-
Sensoren kompatibel; durch den
Einsatz von Dichtmitteln, die nicht
dem im Satz enthaltenen Mittel
gleichwertig sind, könnte die
Funktionstüchtigkeit in Frage
gestellt werden. Bei Einsatz von
Dichtmitteln, die nicht dem
originalen Mittel entsprechen,
unbedingt den Betrieb der
T.P.M.S.-Sensoren in einer
qualifizierten Werkstatt prüfen
lassen.
AUFTANKEN DES
FAHRZEUGS
KURZ DARGESTELLT
Das Fahrzeug ist mit dem „Fast
Fuel”-System ausgestattet, das ein
Auftanken mit falschem Kraftstoff
verhindert (z.B. Diesel in einen
Benzinmotor).
Vor dem Kraftstofftanken Motor
abstellen.
Das Fahrzeug darf nur mit bleifreiem
Benzin mit Oktanzahl (ROZ) von
mindestens 95 gemäß der
europäischen Norm EN 228 betankt
werden. Der Motor Ihres 4C wurde
zur Einhaltung aller Emissionsgrenzen
entworfen und bietet maximale
Leistung und minimalen Verbrauch
durch den Einsatz von bleifreiem
Benzin in Premium-Qualität mit einer
Oktananzahl (ROZ) von mindestens
98.
Niemals, auch nicht minimal,
bleihaltiges Benzin einfüllen, damit
der Katalysator nicht beschädigt
wird. ZUR BEACHTUNG Ein unwirksamer
Katalysator bewirkt den Ausstoß von
Schadstoffen und belastet folglich
die Umwelt.
ZUR BEACHTUNG Niemals bleihaltiges
Benzin in den Tank einfüllen, auch
nicht in Notfällen und auch nicht in
geringen Mengen. Sie würden dadurch
den Katalysator irreparabel
beschädigen.
BEFÜLLBARKEIT
Nach dem ersten Auslösen der
Zapfpistole zwei weitere Füllvorgänge
durchführen, um den Tank ganz
aufzufüllen. Danach nicht weiter
nachfüllen, weil dies Störungen im
Kraftstoffkreislauf verursachen könnte.
TANKVORGANG
Das Fahrzeug ist mit der „Fast
Fuel”-Vorrichtung versehen, bei der der
Kraftstofftankstutzen integriert ist. Er
öffnet und schließt automatisch beim
Einführen und Entfernen der
Kraftstoffpistole.
„Fast Fuel” verhindert das Einfüllen von
falschem Kraftstoff durch eine
entsprechende Sperre.
60
DAS FAHRZEUG KENNEN
24-9-2013 11:43 Pagina 60

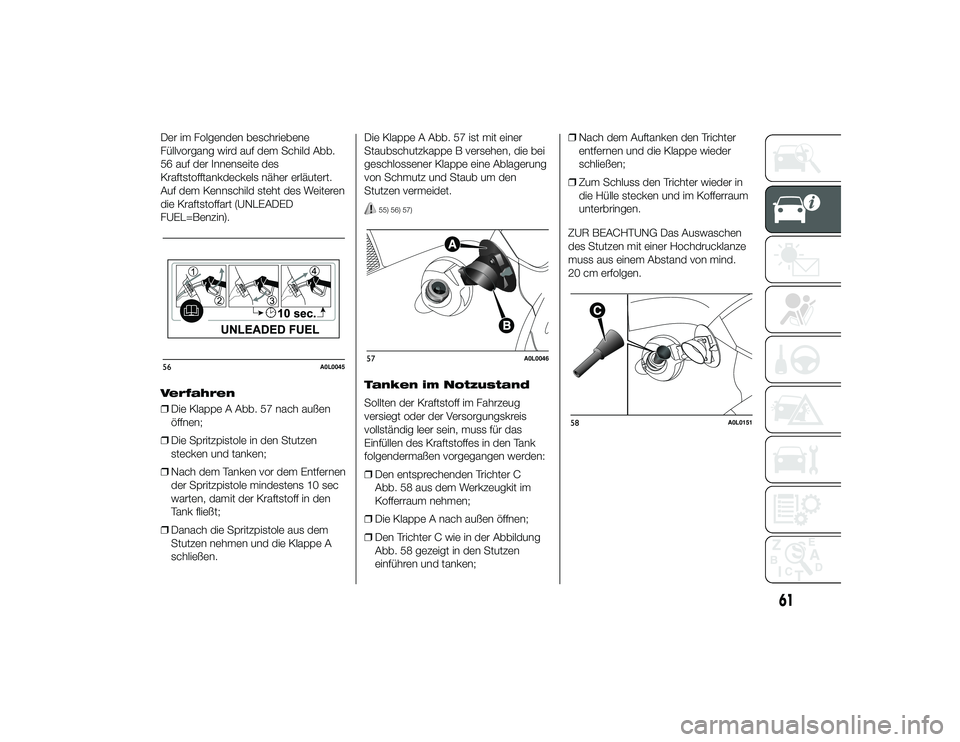

Der im Folgenden beschriebene
Füllvorgang wird auf dem Schild Abb.
56 auf der Innenseite des
Kraftstofftankdeckels näher erläutert.
Auf dem Kennschild steht des Weiteren
die Kraftstoffart (UNLEADED
FUEL=Benzin).
Verfahren
❒Die Klappe A Abb. 57 nach außen
öffnen;
❒ Die Spritzpistole in den Stutzen
stecken und tanken;
❒ Nach dem Tanken vor dem Entfernen
der Spritzpistole mindestens 10 sec
warten, damit der Kraftstoff in den
Tank fließt;
❒ Danach die Spritzpistole aus dem
Stutzen nehmen und die Klappe A
schließen. Die Klappe A Abb. 57 ist mit einer
Staubschutzkappe B versehen, die bei
geschlossener Klappe eine Ablagerung
von Schmutz und Staub um den
Stutzen vermeidet.
55) 56) 57)
Tanken im Notzustand
Sollten der Kraftstoff im Fahrzeug
versiegt oder der Versorgungskreis
vollständig leer sein, muss für das
Einfüllen des Kraftstoffes in den Tank
folgendermaßen vorgegangen werden:
❒
Den entsprechenden Trichter C
Abb. 58 aus dem Werkzeugkit im
Kofferraum nehmen;
❒ Die Klappe A nach außen öffnen;
❒ Den Trichter C wie in der Abbildung
Abb. 58 gezeigt in den Stutzen
einführen und tanken; ❒
Nach dem Auftanken den Trichter
entfernen und die Klappe wieder
schließen;
❒ Zum Schluss den Trichter wieder in
die Hülle stecken und im Kofferraum
unterbringen.
ZUR BEACHTUNG Das Auswaschen
des Stutzen mit einer Hochdrucklanze
muss aus einem Abstand von mind.
20 cm erfolgen.
56
A0L0045
57
A0L0046
58
A0L0151
61
24-9-2013 11:43 Pagina 61

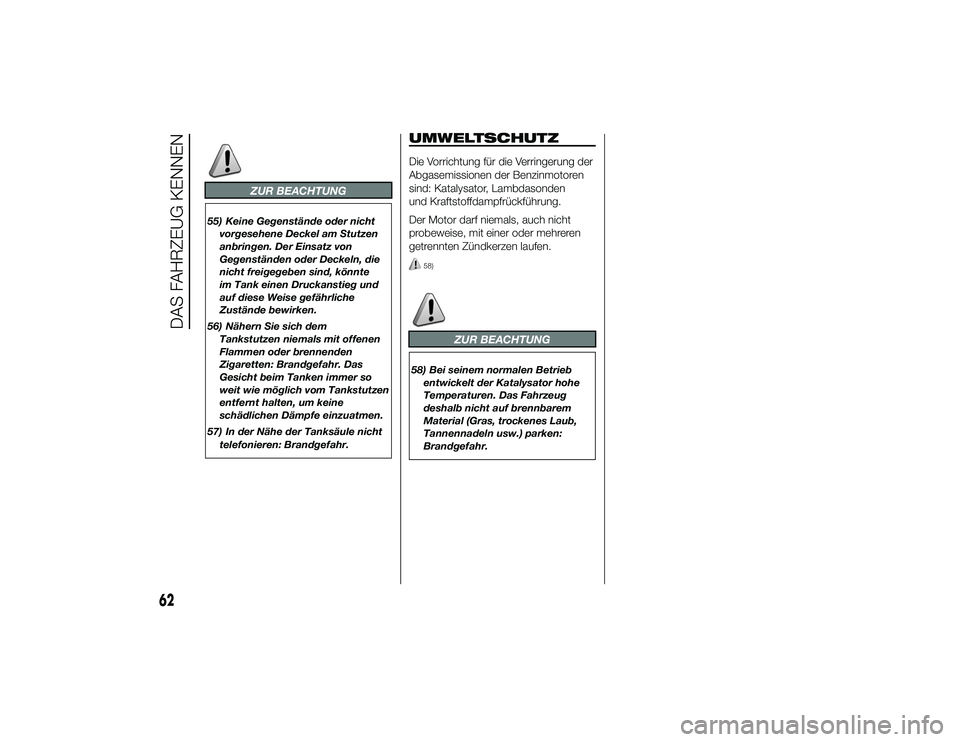

ZUR BEACHTUNG
55) Keine Gegenstände oder nichtvorgesehene Deckel am Stutzen
anbringen. Der Einsatz von
Gegenständen oder Deckeln, die
nicht freigegeben sind, könnte
im Tank einen Druckanstieg und
auf diese Weise gefährliche
Zustände bewirken.
56) Nähern Sie sich dem Tankstutzen niemals mit offenen
Flammen oder brennenden
Zigaretten: Brandgefahr. Das
Gesicht beim Tanken immer so
weit wie möglich vom Tankstutzen
entfernt halten, um keine
schädlichen Dämpfe einzuatmen.
57) In der Nähe der Tanksäule nicht telefonieren: Brandgefahr.
UMWELTSCHUTZDie Vorrichtung für die Verringerung der
Abgasemissionen der Benzinmotoren
sind: Katalysator, Lambdasonden
und Kraftstoffdampfrückführung.
Der Motor darf niemals, auch nicht
probeweise, mit einer oder mehreren
getrennten Zündkerzen laufen.
58)
ZUR BEACHTUNG
58) Bei seinem normalen Betriebentwickelt der Katalysator hohe
Temperaturen. Das Fahrzeug
deshalb nicht auf brennbarem
Material (Gras, trockenes Laub,
Tannennadeln usw.) parken:
Brandgefahr.
62
DAS FAHRZEUG KENNEN
24-9-2013 11:43 Pagina 62

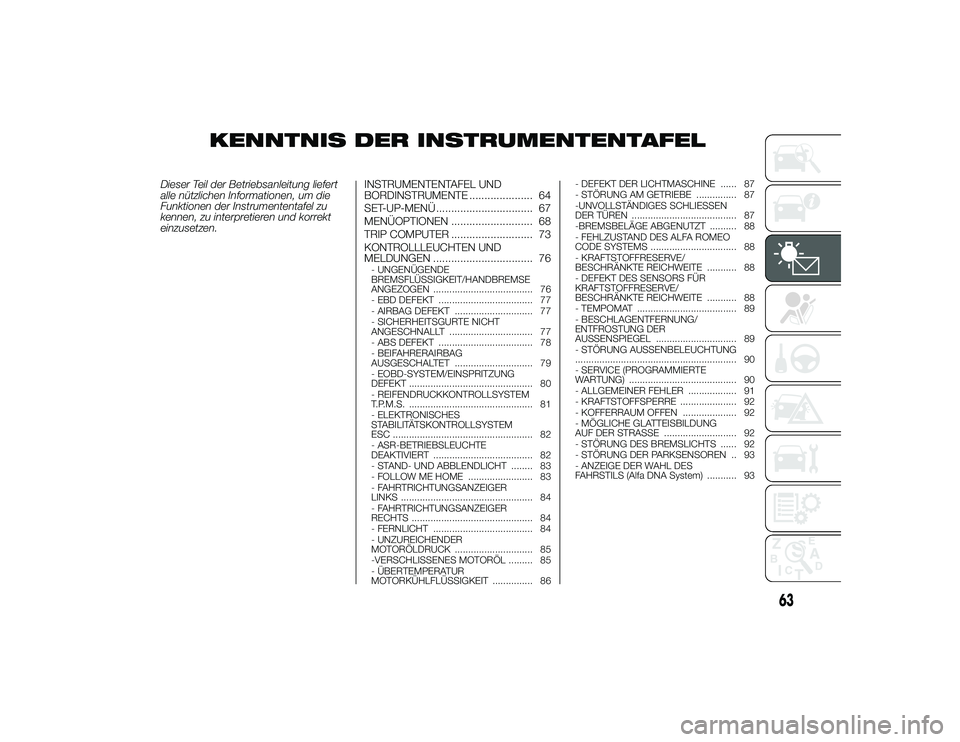

KENNTNIS DER INSTRUMENTENTAFEL
Dieser Teil der Betriebsanleitung liefert
alle nützlichen Informationen, um die
Funktionen der Instrumententafel zu
kennen, zu interpretieren und korrekt
einzusetzen.INSTRUMENTENTAFEL UND
BORDINSTRUMENTE ..................... 64
SET-UP-MENÜ ................................ 67
MENÜOPTIONEN ........................... 68
TRIP COMPUTER ........................... 73
KONTROLLLEUCHTEN UND
MELDUNGEN ................................. 76
- UNGENÜGENDE
BREMSFLÜSSIGKEIT/HANDBREMSE
ANGEZOGEN ..................................... 76
- EBD DEFEKT ................................... 77
- AIRBAG DEFEKT ............................. 77
- SICHERHEITSGURTE NICHT
ANGESCHNALLT ............................... 77
- ABS DEFEKT ................................... 78
- BEIFAHRERAIRBAG
AUSGESCHALTET ............................. 79
- EOBD-SYSTEM/EINSPRITZUNG
DEFEKT .............................................. 80
- REIFENDRUCKKONTROLLSYSTEM
T.P.M.S. .............................................. 81
- ELEKTRONISCHES
STABILITÄTSKONTROLLSYSTEM
ESC .................................................... 82
- ASR-BETRIEBSLEUCHTE
DEAKTIVIERT ..................................... 82
- STAND- UND ABBLENDLICHT ........ 83
- FOLLOW ME HOME ........................ 83
- FAHRTRICHTUNGSANZEIGER
LINKS ................................................. 84
- FAHRTRICHTUNGSANZEIGER
RECHTS ............................................. 84
- FERNLICHT ..................................... 84
- UNZUREICHENDER
MOTORÖLDRUCK ............................. 85
-VERSCHLISSENES MOTORÖL ......... 85
- ÜBERTEMPERATUR
MOTORKÜHLFLÜSSIGKEIT ............... 86 - DEFEKT DER LICHTMASCHINE ...... 87
- STÖRUNG AM GETRIEBE ............... 87
-UNVOLLSTÄNDIGES SCHLIESSEN
DER TÜREN ....................................... 87
-BREMSBELÄGE ABGENUTZT .......... 88
- FEHLZUSTAND DES ALFA ROMEO
CODE SYSTEMS ................................ 88
- KRAFTSTOFFRESERVE/
BESCHRÄNKTE REICHWEITE ........... 88
- DEFEKT DES SENSORS FÜR
KRAFTSTOFFRESERVE/
BESCHRÄNKTE REICHWEITE ........... 88
- TEMPOMAT ..................................... 89
- BESCHLAGENTFERNUNG/
ENTFROSTUNG DER
AUSSENSPIEGEL .............................. 89
- STÖRUNG AUSSENBELEUCHTUNG
............................................................ 90
- SERVICE (PROGRAMMIERTE
WARTUNG) ........................................ 90
- ALLGEMEINER FEHLER .................. 91
- KRAFTSTOFFSPERRE ..................... 92
- KOFFERRAUM OFFEN .................... 92
- MÖGLICHE GLATTEISBILDUNG
AUF DER STRASSE ........................... 92
- STÖRUNG DES BREMSLICHTS ...... 92
- STÖRUNG DER PARKSENSOREN .. 93
- ANZEIGE DER WAHL DES
FAHRSTILS (Alfa DNA System) ........... 93
63
24-9-2013 11:43 Pagina 63

INSTRUMENTENTAFEL UND BORDINSTRUMENTE
.

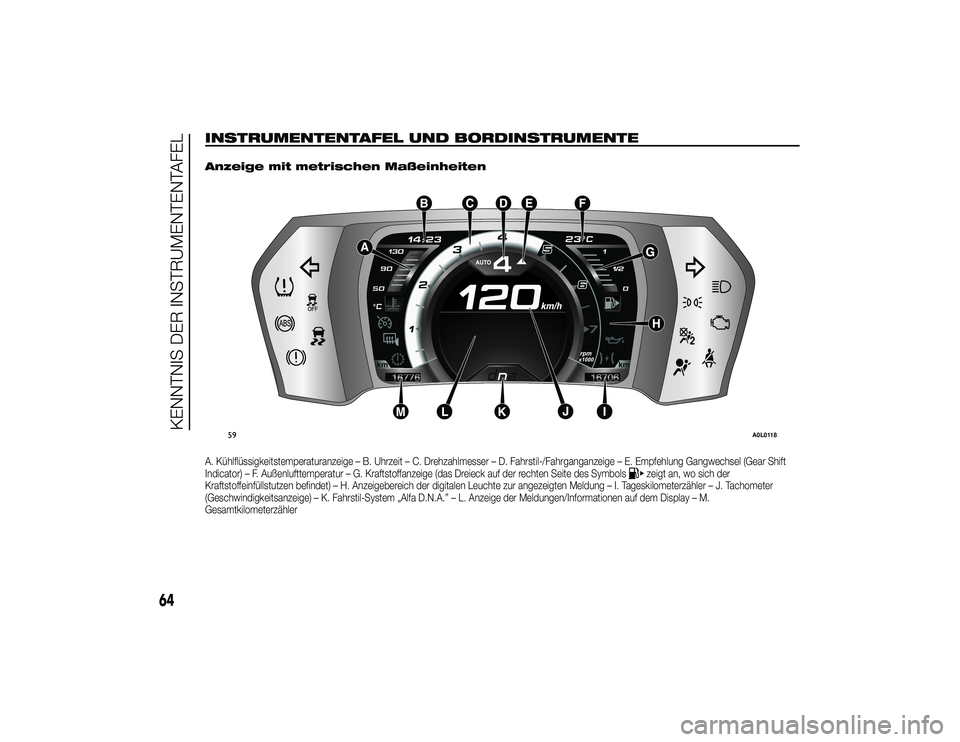

Anzeige mit metrischen MaßeinheitenA. Kühlflüssigkeitstemperaturanzeige – B. Uhrzeit – C. Drehzahlmesser – D. Fahrstil-/Fahrganganzeige – E. Empfehlung Gangwechsel (Gear Shift
Indicator) – F. Außenlufttemperatur – G. Kraftstoffanzeige (das Dreieck auf der rechten Seite des Symbols
zeigt an, wo sich der
Kraftstoffeinfüllstutzen befindet) – H. Anzeigebereich der digitalen Leuchte zur angezeigten Meldung – I. Tageskilometerzähler – J. Tachometer
(Geschwindigkeitsanzeige) – K. Fahrstil-System „Alfa D.N.A.” – L. Anzeige der Meldungen/Informationen auf dem Display – M.
Gesamtkilometerzähler
59
A0L0118
64
KENNTNIS DER INSTRUMENTENTAFEL
24-9-2013 11:43 Pagina 64

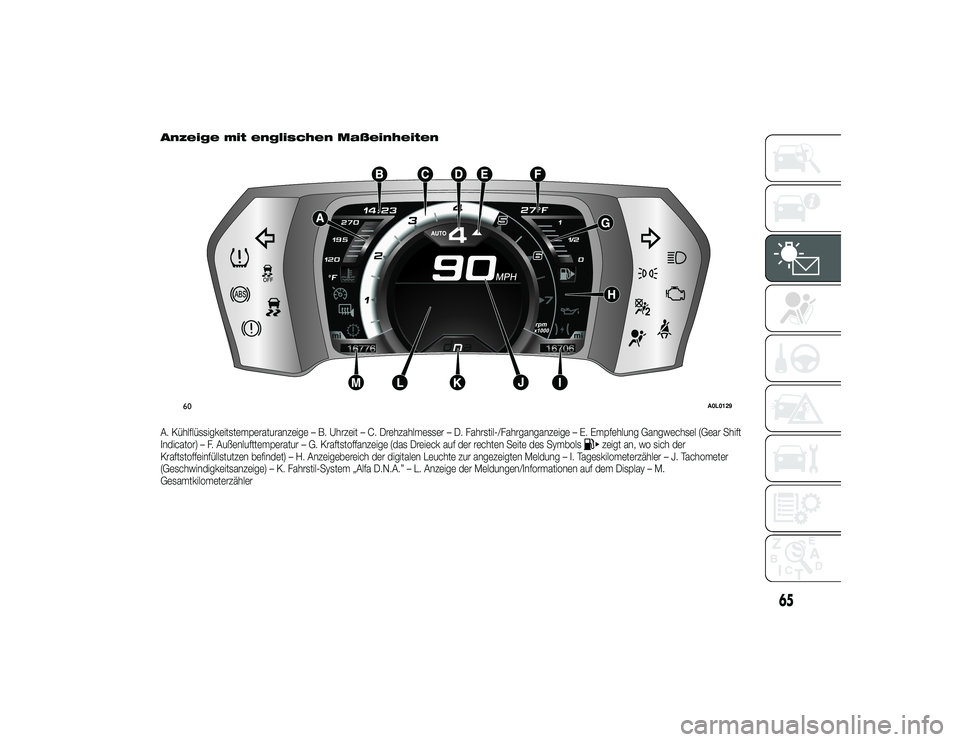

Anzeige mit englischen MaßeinheitenA. Kühlflüssigkeitstemperaturanzeige – B. Uhrzeit – C. Drehzahlmesser – D. Fahrstil-/Fahrganganzeige – E. Empfehlung Gangwechsel (Gear Shift
Indicator) – F. Außenlufttemperatur – G. Kraftstoffanzeige (das Dreieck auf der rechten Seite des Symbols
zeigt an, wo sich der
Kraftstoffeinfüllstutzen befindet) – H. Anzeigebereich der digitalen Leuchte zur angezeigten Meldung – I. Tageskilometerzähler – J. Tachometer
(Geschwindigkeitsanzeige) – K. Fahrstil-System „Alfa D.N.A.” – L. Anzeige der Meldungen/Informationen auf dem Display – M.
Gesamtkilometerzähler
60
A0L0129
65
24-9-2013 11:43 Pagina 65

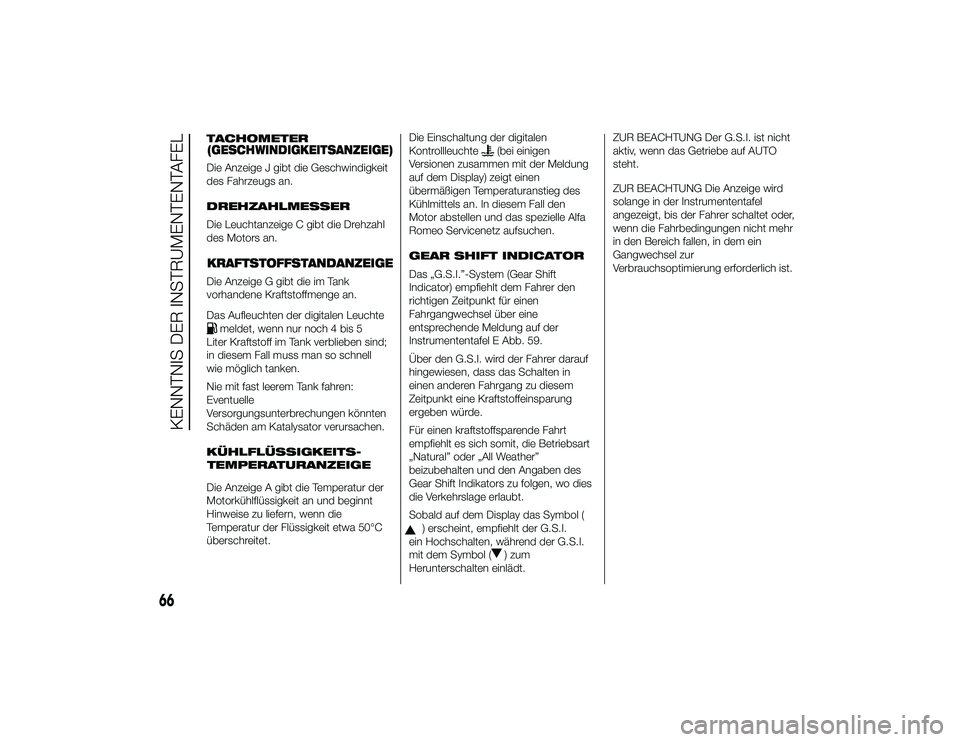

Die Einschaltung der digitalen
Kontrollleuchte
(bei einigen
Versionen zusammen mit der Meldung
auf dem Display) zeigt einen
übermäßigen Temperaturanstieg des
Kühlmittels an. In diesem Fall den
Motor abstellen und das spezielle Alfa
Romeo Servicenetz aufsuchen.
GEAR SHIFT INDICATOR
Das „G.S.I.”-System (Gear Shift
Indicator) empfiehlt dem Fahrer den
richtigen Zeitpunkt für einen
Fahrgangwechsel über eine
entsprechende Meldung auf der
Instrumententafel E Abb. 59.
Über den G.S.I. wird der Fahrer darauf
hingewiesen, dass das Schalten in
einen anderen Fahrgang zu diesem
Zeitpunkt eine Kraftstoffeinsparung
ergeben würde.
Für einen kraftstoffsparende Fahrt
empfiehlt es sich somit, die Betriebsart
„Natural” oder „All Weather”
beizubehalten und den Angaben des
Gear Shift Indikators zu folgen, wo dies
die Verkehrslage erlaubt.
Sobald auf dem Display das Symbol (
) erscheint, empfiehlt der G.S.I.
ein Hochschalten, während der G.S.I.
mit dem Symbol (
) zum
Herunterschalten einlädt. ZUR BEACHTUNG Der G.S.I. ist nicht
aktiv, wenn das Getriebe auf AUTO
steht.
ZUR BEACHTUNG Die Anzeige wird
solange in der Instrumententafel
angezeigt, bis der Fahrer schaltet oder,
wenn die Fahrbedingungen nicht mehr
in den Bereich fallen, in dem ein
Gangwechsel zur
Verbrauchsoptimierung erforderlich ist.
66
KENNTNIS DER INSTRUMENTENTAFEL
24-9-2013 11:43 Pagina 66
TACHOMETER(GESCHWINDIGKEITSANZEIGE)Die Anzeige J gibt die Geschwindigkeit
des Fahrzeugs an.
DREHZAHLMESSER
Die Leuchtanzeige C gibt die Drehzahl
des Motors an.KRAFTSTOFFSTANDANZEIGEDie Anzeige G gibt die im Tank
vorhandene Kraftstoffmenge an.
Das Aufleuchten der digitalen Leuchte
meldet, wenn nur noch 4 bis 5
Liter Kraftstoff im Tank verblieben sind;
in diesem Fall muss man so schnell
wie möglich tanken.
Nie mit fast leerem Tank fahren:
Eventuelle
Versorgungsunterbrechungen könnten
Schäden am Katalysator verursachen.
KÜHLFLÜSSIGKEITS-
Die Anzeige A gibt die Temperatur der
Motorkühlflüssigkeit an und beginnt
Hinweise zu liefern, wenn die
Temperatur der Flüssigkeit etwa 50°C
überschreitet. TEMPERATURANZEIGE

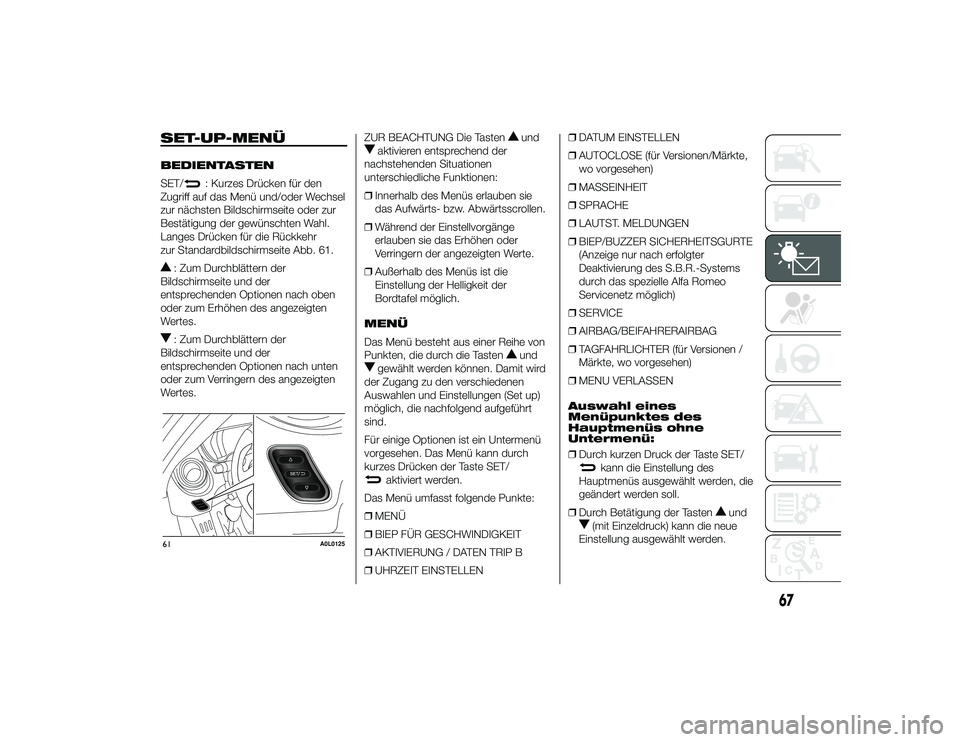

SET-UP-MENÜBEDIENTASTEN
SET/
: Kurzes Drücken für den
Zugriff auf das Menü und/oder Wechsel
zur nächsten Bildschirmseite oder zur
Bestätigung der gewünschten Wahl.
Langes Drücken für die Rückkehr
zur Standardbildschirmseite Abb. 61.
: Zum Durchblättern der
Bildschirmseite und der
entsprechenden Optionen nach oben
oder zum Erhöhen des angezeigten
Wertes.: Zum Durchblättern der
Bildschirmseite und der
entsprechenden Optionen nach unten
oder zum Verringern des angezeigten
Wertes. ZUR BEACHTUNG Die Tasten
und
aktivieren entsprechend der
nachstehenden Situationen
unterschiedliche Funktionen:
❒ Innerhalb des Menüs erlauben sie
das Aufwärts- bzw. Abwärtsscrollen.
❒ Während der Einstellvorgänge
erlauben sie das Erhöhen oder
Verringern der angezeigten Werte.
❒ Außerhalb des Menüs ist die
Einstellung der Helligkeit der
Bordtafel möglich.
MENÜ
Das Menü besteht aus einer Reihe von
Punkten, die durch die Tasten
und
gewählt werden können. Damit wird
der Zugang zu den verschiedenen
Auswahlen und Einstellungen (Set up)
möglich, die nachfolgend aufgeführt
sind.
Für einige Optionen ist ein Untermenü
vorgesehen. Das Menü kann durch
kurzes Drücken der Taste SET/aktiviert werden.
Das Menü umfasst folgende Punkte:
❒ MENÜ
❒ BIEP FÜR GESCHWINDIGKEIT
❒ AKTIVIERUNG / DATEN TRIP B
❒ UHRZEIT EINSTELLEN ❒
DATUM EINSTELLEN
❒ AUTOCLOSE (für Versionen/Märkte,
wo vorgesehen)
❒ MASSEINHEIT
❒ SPRACHE
❒ LAUTST. MELDUNGEN
❒ BIEP/BUZZER SICHERHEITSGURTE
(Anzeige nur nach erfolgter
Deaktivierung des S.B.R.-Systems
durch das spezielle Alfa Romeo
Servicenetz möglich)
❒ SERVICE
❒ AIRBAG/BEIFAHRERAIRBAG
❒ TAGFAHRLICHTER (für Versionen /
Märkte, wo vorgesehen)
❒ MENU VERLASSEN
Auswahl eines
Menüpunktes des
Hauptmenüs ohne
Untermenü:
❒ Durch kurzen Druck der Taste SET/
kann die Einstellung des
Hauptmenüs ausgewählt werden, die
geändert werden soll.
❒ Durch Betätigung der Tasten
und
(mit Einzeldruck) kann die neue
Einstellung ausgewählt werden.
61
A0L0125
67
24-9-2013 11:43 Pagina 67
