Alfa Romeo 4C 2014 Manual de Empleo y Cuidado (in Spanish)

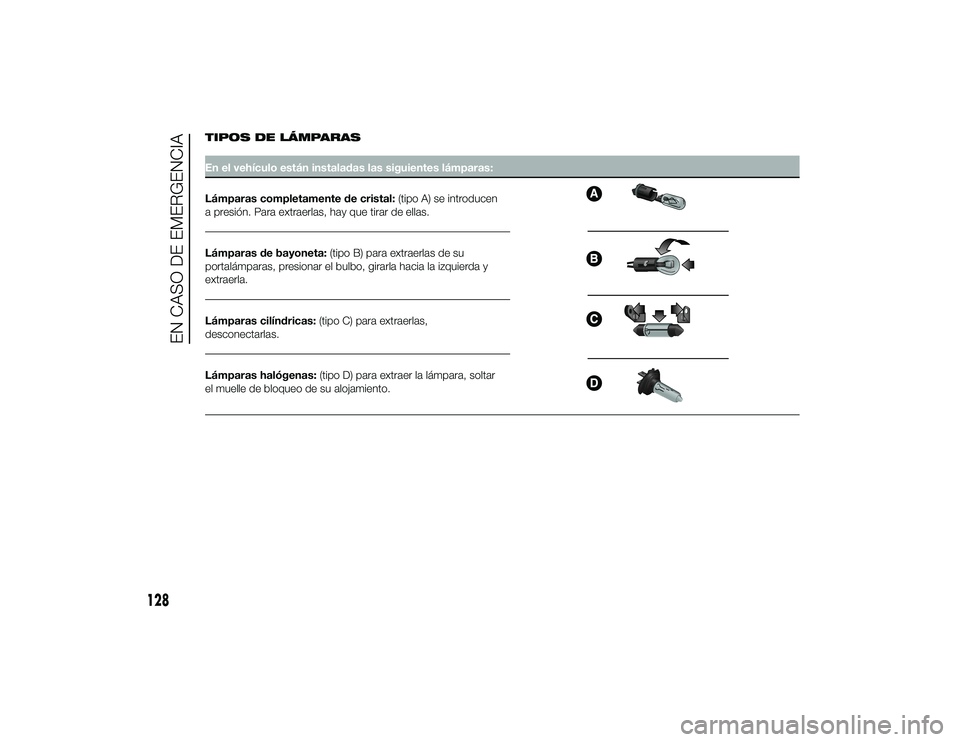

TIPOS DE LÁMPARASEn el vehículo están instaladas las siguientes lámparas:
Lámparas completamente de cristal:(tipo A) se introducen
a presión. Para extraerlas, hay que tirar de ellas.Lámparas de bayoneta: (tipo B) para extraerlas de su
portalámparas, presionar el bulbo, girarla hacia la izquierda y
extraerla.
Lámparas cilíndricas: (tipo C) para extraerlas,
desconectarlas.
Lámparas halógenas: (tipo D) para extraer la lámpara, soltar
el muelle de bloqueo de su alojamiento.
128
EN CASO DE EMERGENCIA
24-9-2013 11:57 Pagina 128

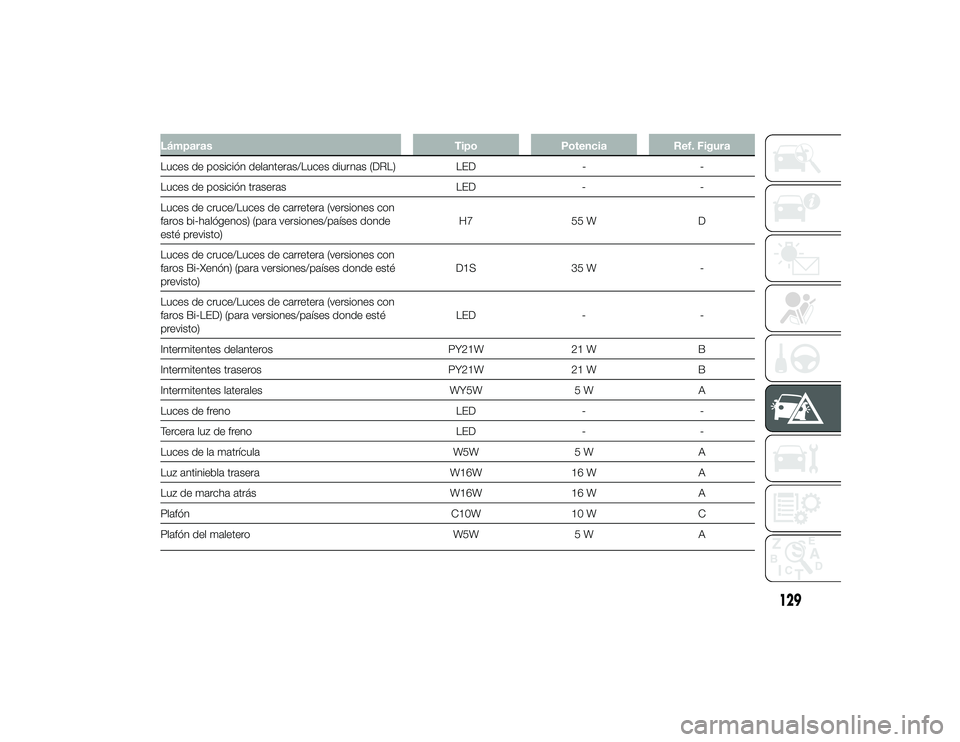

LámparasTipoPotencia Ref. Figura
Luces de posición delanteras/Luces diurnas (DRL) LED--
Luces de posición traseras LED--
Luces de cruce/Luces de carretera (versiones con
faros bi-halógenos) (para versiones/países donde
esté previsto) H7
55 W D
Luces de cruce/Luces de carretera (versiones con
faros Bi-Xenón) (para versiones/países donde esté
previsto) D1S
35 W -
Luces de cruce/Luces de carretera (versiones con
faros Bi-LED) (para versiones/países donde esté
previsto) LED
--
Intermitentes delanteros PY21W21 W B
Intermitentes traseros PY21W21 W B
Intermitentes laterales WY5W5 WA
Luces de freno LED--
Tercera luz de freno LED--
Luces de la matrícula W5W5 W A
Luz antiniebla trasera W16W16 W A
Luz de marcha atrás W16W16 W A
Plafón C10W10 W C
Plafón del maletero W5W5 W A
129
24-9-2013 11:57 Pagina 129

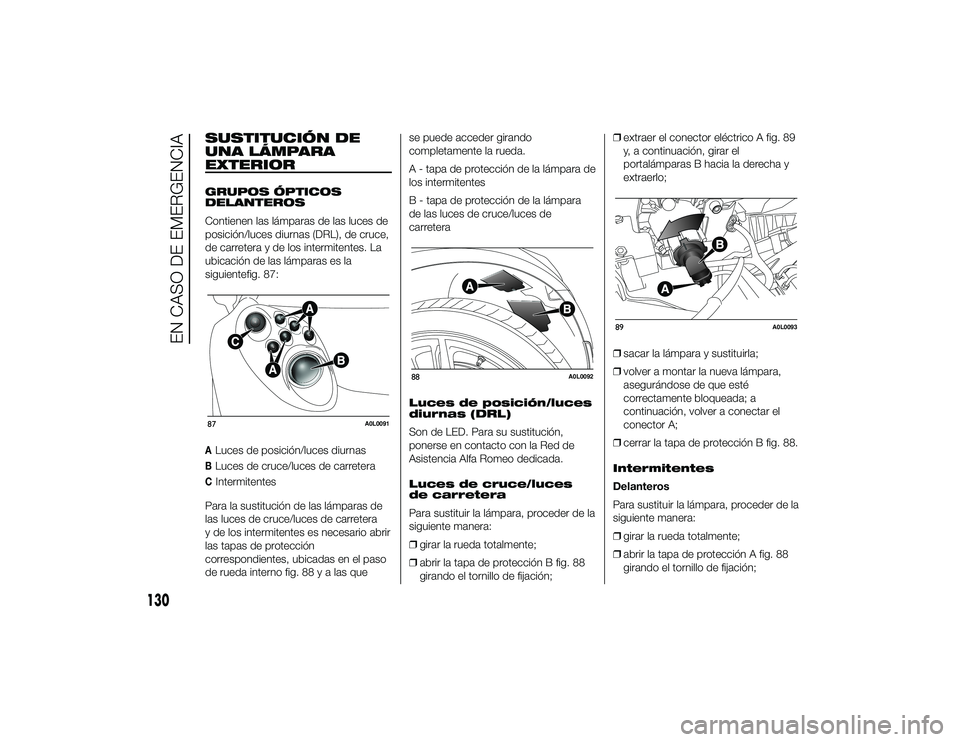

SUSTITUCIÓN DE
UNA LÁMPARA
EXTERIORGRUPOS ÓPTICOS
DELANTEROS
Contienen las lámparas de las luces de
posición/luces diurnas (DRL), de cruce,
de carretera y de los intermitentes. La
ubicación de las lámparas es la
siguientefig. 87:ALuces de posición/luces diurnasBLuces de cruce/luces de carreteraCIntermitentes
Para la sustitución de las lámparas de
las luces de cruce/luces de carretera
y de los intermitentes es necesario abrir
las tapas de protección
correspondientes, ubicadas en el paso
de rueda interno fig. 88 y a las que se puede acceder girando
completamente la rueda.
A - tapa de protección de la lámpara de
los intermitentes
B - tapa de protección de la lámpara
de las luces de cruce/luces de
carretera
Luces de posición/luces
diurnas (DRL)
Son de LED. Para su sustitución,
ponerse en contacto con la Red de
Asistencia Alfa Romeo dedicada.
Luces de cruce/luces
de carretera
Para sustituir la lámpara, proceder de la
siguiente manera:
❒
girar la rueda totalmente;
❒ abrir la tapa de protección B fig. 88
girando el tornillo de fijación; ❒
extraer el conector eléctrico A fig. 89
y, a continuación, girar el
portalámparas B hacia la derecha y
extraerlo;
❒ sacar la lámpara y sustituirla;
❒ volver a montar la nueva lámpara,
asegurándose de que esté
correctamente bloqueada; a
continuación, volver a conectar el
conector A;
❒ cerrar la tapa de protección B fig. 88.
Intermitentes
Delanteros
Para sustituir la lámpara, proceder de la
siguiente manera:
❒ girar la rueda totalmente;
❒ abrir la tapa de protección A fig. 88
girando el tornillo de fijación;87
A0L0091
88
A0L0092
89
A0L0093
130
EN CASO DE EMERGENCIA
24-9-2013 11:57 Pagina 130

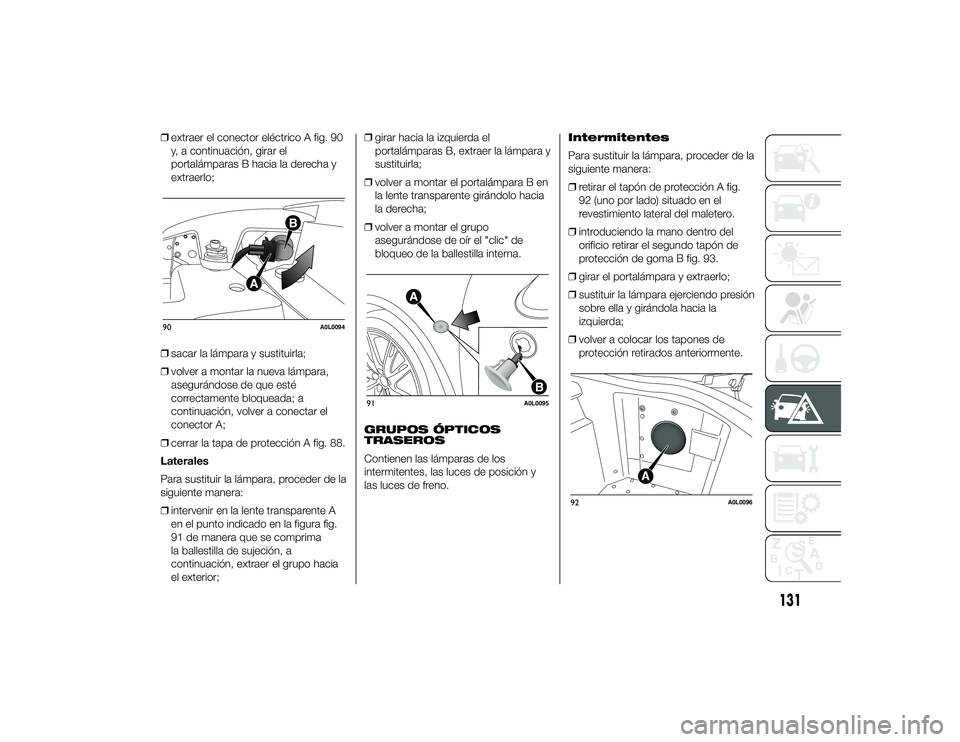

❒extraer el conector eléctrico A fig. 90
y, a continuación, girar el
portalámparas B hacia la derecha y
extraerlo;
❒ sacar la lámpara y sustituirla;
❒ volver a montar la nueva lámpara,
asegurándose de que esté
correctamente bloqueada; a
continuación, volver a conectar el
conector A;
❒ cerrar la tapa de protección A fig. 88.
Laterales
Para sustituir la lámpara, proceder de la
siguiente manera:
❒ intervenir en la lente transparente A
en el punto indicado en la figura fig.
91 de manera que se comprima
la ballestilla de sujeción, a
continuación, extraer el grupo hacia
el exterior; ❒
girar hacia la izquierda el
portalámparas B, extraer la lámpara y
sustituirla;
❒ volver a montar el portalámpara B en
la lente transparente girándolo hacia
la derecha;
❒ volver a montar el grupo
asegurándose de oír el "clic" de
bloqueo de la ballestilla interna.
GRUPOS ÓPTICOS
TRASEROS
Contienen las lámparas de los
intermitentes, las luces de posición y
las luces de freno. Intermitentes
Para sustituir la lámpara, proceder de la
siguiente manera:
❒
retirar el tapón de protección A fig.
92 (uno por lado) situado en el
revestimiento lateral del maletero.
❒ introduciendo la mano dentro del
orificio retirar el segundo tapón de
protección de goma B fig. 93.
❒ girar el portalámpara y extraerlo;
❒ sustituir la lámpara ejerciendo presión
sobre ella y girándola hacia la
izquierda;
❒ volver a colocar los tapones de
protección retirados anteriormente.90
A0L0094
91
A0L0095
92
A0L0096
131
24-9-2013 11:57 Pagina 131

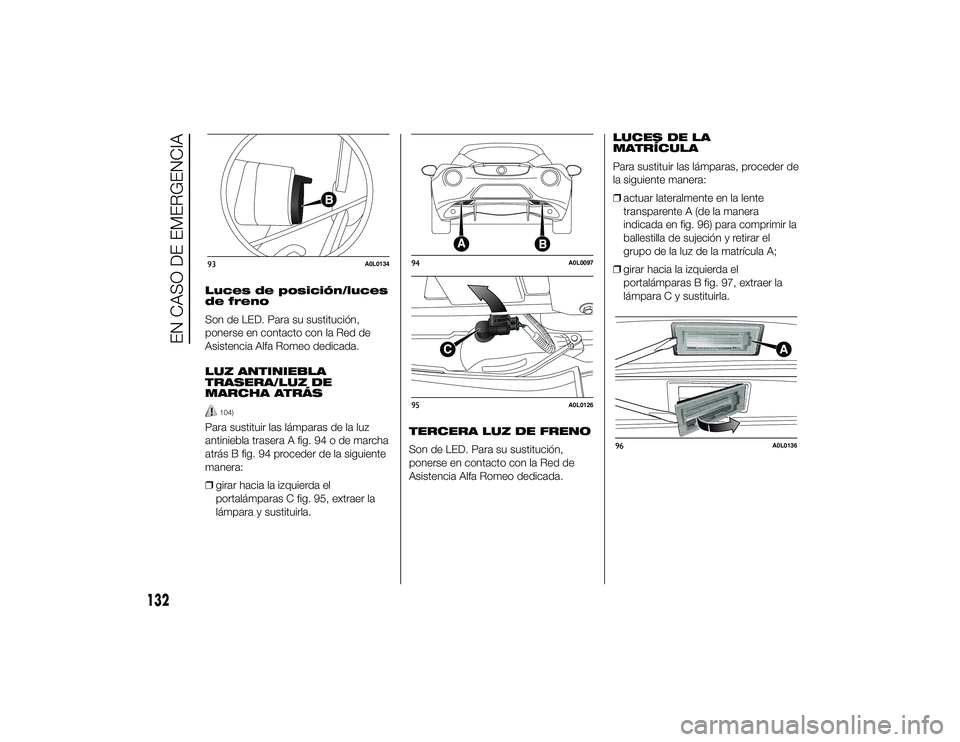

Luces de posición/luces
de freno
Son de LED. Para su sustitución,
ponerse en contacto con la Red de
Asistencia Alfa Romeo dedicada.
LUZ ANTINIEBLA
TRASERA/LUZ DE
MARCHA ATRÁS
104)
Para sustituir las lámparas de la luz
antiniebla trasera A fig. 94 o de marcha
atrás B fig. 94 proceder de la siguiente
manera:
❒girar hacia la izquierda el
portalámparas C fig. 95, extraer la
lámpara y sustituirla. TERCERA LUZ DE FRENO
Son de LED. Para su sustitución,
ponerse en contacto con la Red de
Asistencia Alfa Romeo dedicada. LUCES DE LA
MATRÍCULA
Para sustituir las lámparas, proceder de
la siguiente manera:
❒
actuar lateralmente en la lente
transparente A (de la manera
indicada en fig. 96) para comprimir la
ballestilla de sujeción y retirar el
grupo de la luz de la matrícula A;
❒ girar hacia la izquierda el
portalámparas B fig. 97, extraer la
lámpara C y sustituirla.93
A0L0134
94
A0L0097
95
A0L0126
96
A0L0136
132
EN CASO DE EMERGENCIA
24-9-2013 11:57 Pagina 132

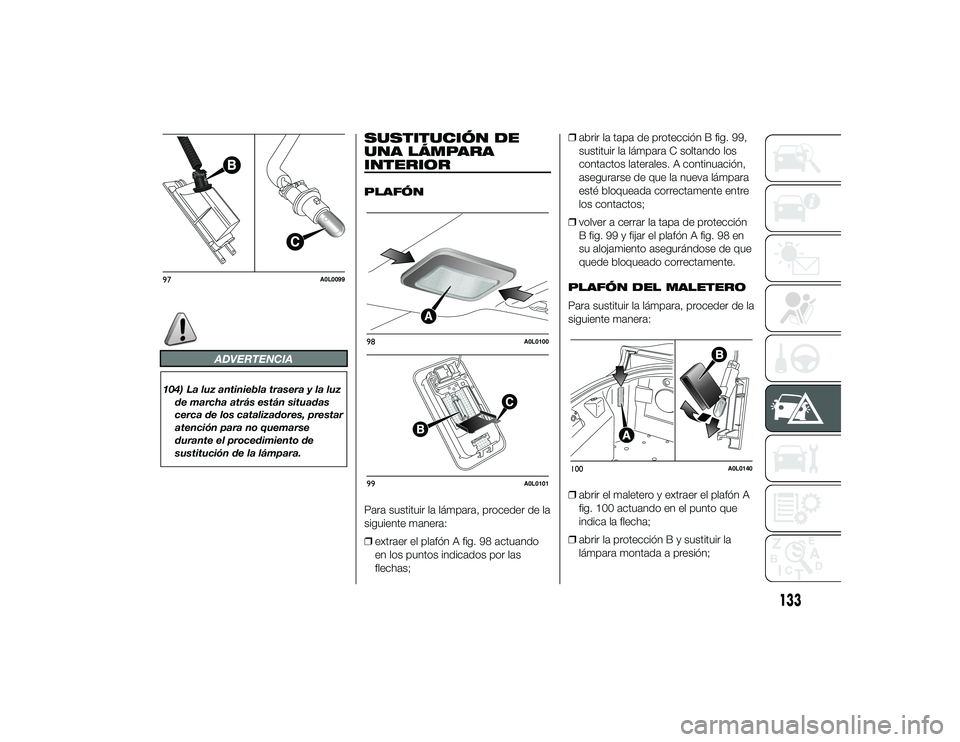

ADVERTENCIA
104) La luz antiniebla trasera y la luzde marcha atrás están situadas
cerca de los catalizadores, prestar
atención para no quemarse
durante el procedimiento de
sustitución de la lámpara.
SUSTITUCIÓN DE
UNA LÁMPARA
INTERIORPLAFÓN
Para sustituir la lámpara, proceder de la
siguiente manera:
❒extraer el plafón A fig. 98 actuando
en los puntos indicados por las
flechas; ❒
abrir la tapa de protección B fig. 99,
sustituir la lámpara C soltando los
contactos laterales. A continuación,
asegurarse de que la nueva lámpara
esté bloqueada correctamente entre
los contactos;
❒ volver a cerrar la tapa de protección
B fig. 99 y fijar el plafón A fig. 98 en
su alojamiento asegurándose de que
quede bloqueado correctamente.
PLAFÓN DEL MALETERO
Para sustituir la lámpara, proceder de la
siguiente manera:
❒ abrir el maletero y extraer el plafón A
fig. 100 actuando en el punto que
indica la flecha;
❒ abrir la protección B y sustituir la
lámpara montada a presión;
97
A0L0099
98
A0L0100
99
A0L0101
100
A0L0140
133
24-9-2013 11:57 Pagina 133

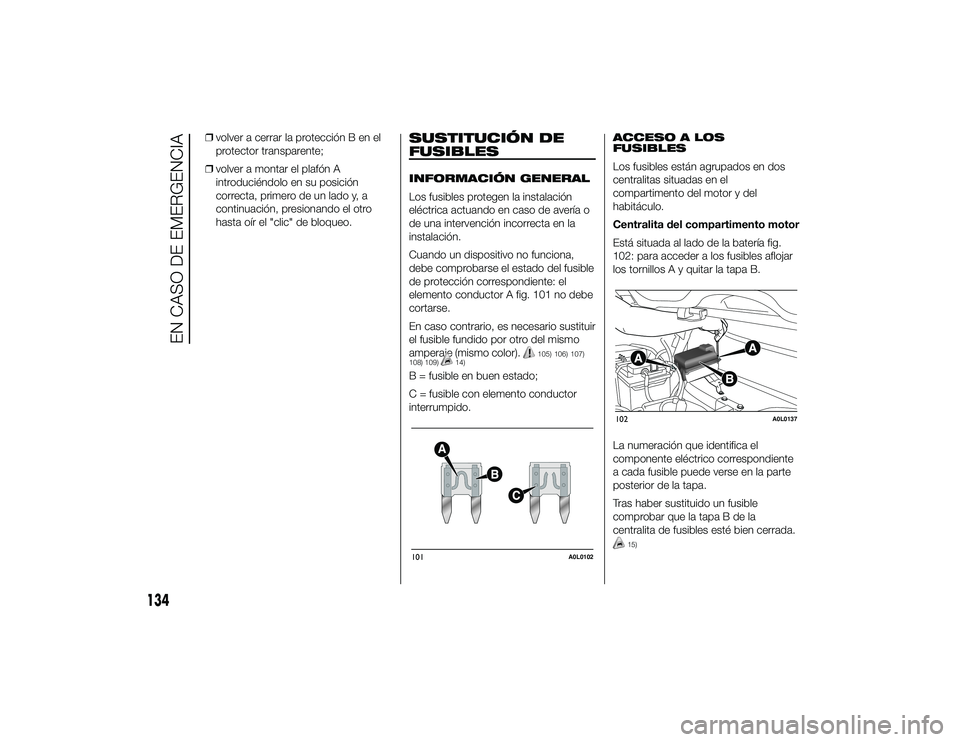

❒volver a cerrar la protección B en el
protector transparente;
❒ volver a montar el plafón A
introduciéndolo en su posición
correcta, primero de un lado y, a
continuación, presionando el otro
hasta oír el "clic" de bloqueo.
SUSTITUCIÓN DE
FUSIBLESINFORMACIÓN GENERAL
Los fusibles protegen la instalación
eléctrica actuando en caso de avería o
de una intervención incorrecta en la
instalación.
Cuando un dispositivo no funciona,
debe comprobarse el estado del fusible
de protección correspondiente: el
elemento conductor A fig. 101 no debe
cortarse.
En caso contrario, es necesario sustituir
el fusible fundido por otro del mismo
amperaje (mismo color).
105) 106) 107)
108) 109)
14)
B = fusible en buen estado;
C = fusible con elemento conductor
interrumpido. ACCESO A LOS
FUSIBLES
Los fusibles están agrupados en dos
centralitas situadas en el
compartimento del motor y del
habitáculo.
Centralita del compartimento motor
Está situada al lado de la batería fig.
102: para acceder a los fusibles aflojar
los tornillos A y quitar la tapa B.
La numeración que identifica el
componente eléctrico correspondiente
a cada fusible puede verse en la parte
posterior de la tapa.
Tras haber sustituido un fusible
comprobar que la tapa B de la
centralita de fusibles esté bien cerrada.
15)
101
A0L0102
102
A0L0137
134
EN CASO DE EMERGENCIA
24-9-2013 11:57 Pagina 134

Centralita del
salpicadero
Está situada debajo del salpicadero
delante del asiento del pasajero.
Para acceder a la centralita de
fusiblesfig. 105 es necesario retirar el
panel de protección siguiendo el
procedimiento descrito a continuación:❒
aflojar los cuatro tornillos A fig. 104;
❒ para utilizar el quinto tornillo de
bloqueo, retirar el tacoByla
protección de plástico C;
❒ en este punto aflojar el quinto tornillo
D y retirar el panel de protección para
llegar a la centralita de los fusibles.103
A0L0104
104
A0L0105
105
A0L0106
135
24-9-2013 11:57 Pagina 135

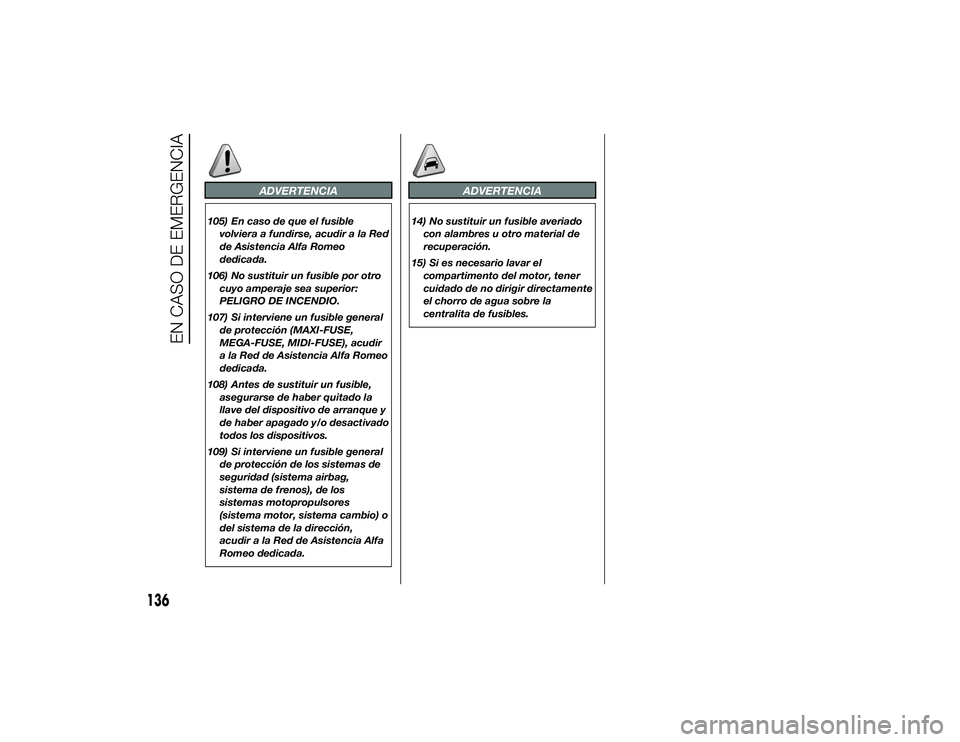

ADVERTENCIA
105) En caso de que el fusiblevolviera a fundirse, acudir a la Red
de Asistencia Alfa Romeo
dedicada.
106) No sustituir un fusible por otro cuyo amperaje sea superior:
PELIGRO DE INCENDIO.
107) Si interviene un fusible general de protección (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE), acudir
a la Red de Asistencia Alfa Romeo
dedicada.
108) Antes de sustituir un fusible, asegurarse de haber quitado la
llave del dispositivo de arranque y
de haber apagado y/o desactivado
todos los dispositivos.
109) Si interviene un fusible general de protección de los sistemas de
seguridad (sistema airbag,
sistema de frenos), de los
sistemas motopropulsores
(sistema motor, sistema cambio) o
del sistema de la dirección,
acudir a la Red de Asistencia Alfa
Romeo dedicada.
ADVERTENCIA
14) No sustituir un fusible averiadocon alambres u otro material de
recuperación.
15) Si es necesario lavar el compartimento del motor, tener
cuidado de no dirigir directamente
el chorro de agua sobre la
centralita de fusibles.
136
EN CASO DE EMERGENCIA
24-9-2013 11:57 Pagina 136

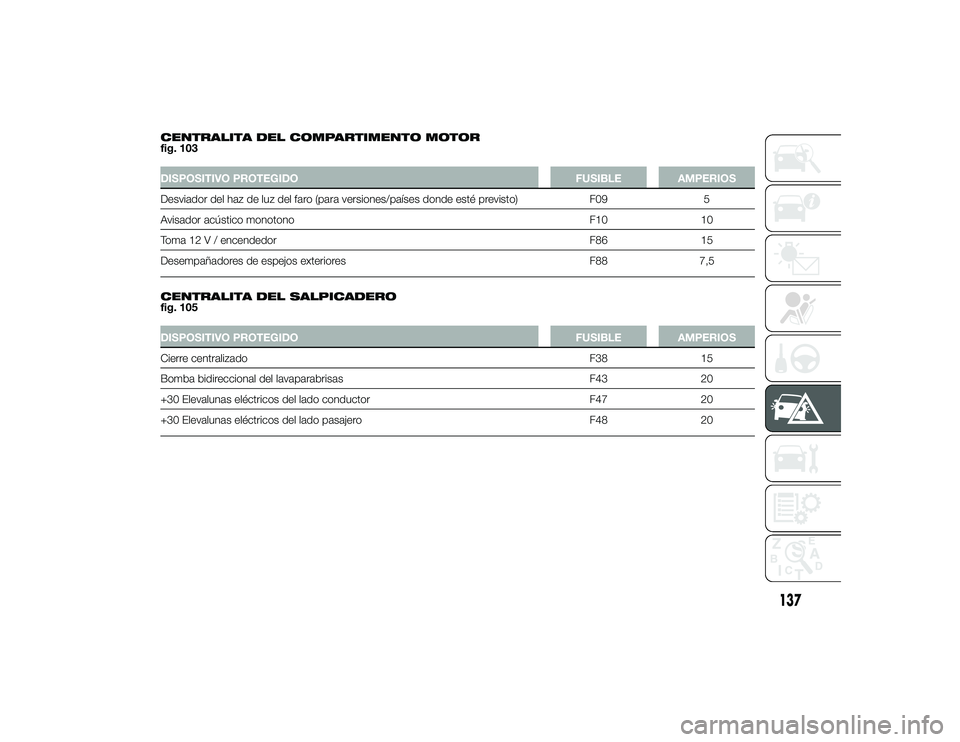

CENTRALITA DEL COMPARTIMENTO MOTOR
fig. 103DISPOSITIVO PROTEGIDOFUSIBLEAMPERIOS
Desviador del haz de luz del faro (para versiones/países donde esté previsto) F095
Avisador acústico monotono F1010
Toma 12 V / encendedor F8615
Desempañadores de espejos exteriores F887,5
.
CENTRALITA DEL SALPICADERO
fig. 105DISPOSITIVO PROTEGIDO FUSIBLEAMPERIOS
Cierre centralizado F3815
Bomba bidireccional del lavaparabrisas F4320
+30 Elevalunas eléctricos del lado conductor F4720
+30 Elevalunas eléctricos del lado pasajero F4820
137
