Alfa Romeo 4C 2015 Notice d'entretien (in French)

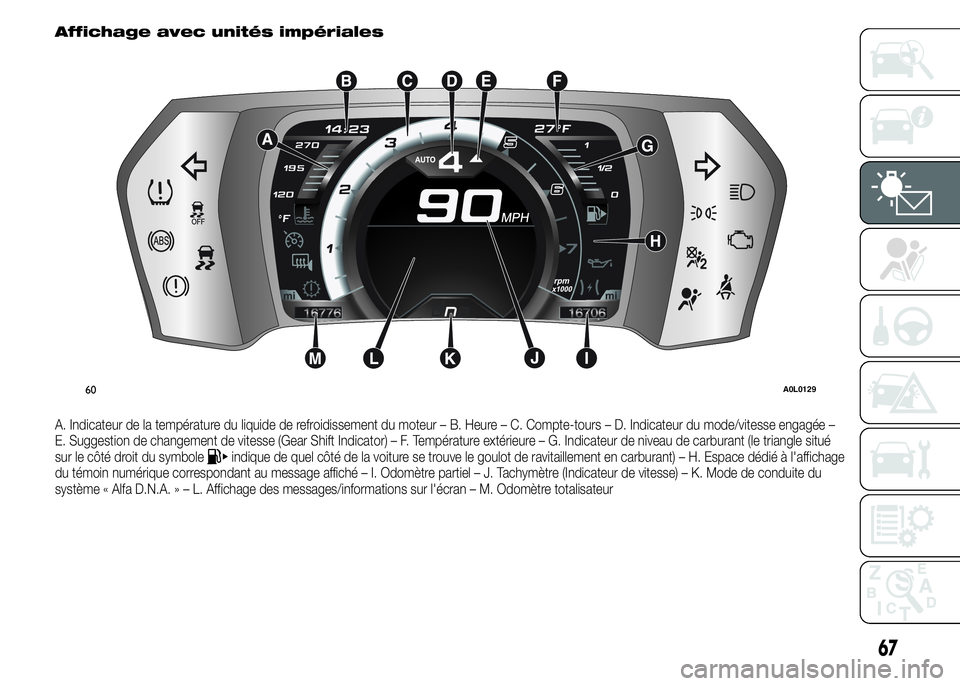

Affichage avec unités impériales
A. Indicateur de la température du liquide de refroidissement du moteur – B. Heure – C. Compte-tours – D. Indicateur du mode/vitesse engagée –
E. Suggestion de changement de vitesse (Gear Shift Indicator) – F. Température extérieure – G. Indicateur de niveau de carburant (le triangle situé
sur le côté droit du symbole
indique de quel côté de la voiture se trouve le goulot de ravitaillement en carburant) – H. Espace dédié à l'affichage
du témoin numérique correspondant au message affiché – I. Odomètre partiel – J. Tachymètre (Indicateur de vitesse) – K. Mode de conduite du
système « Alfa D.N.A.»–L.Affichage des messages/informations sur l'écran – M. Odomètre totalisateur
60A0L0129
67

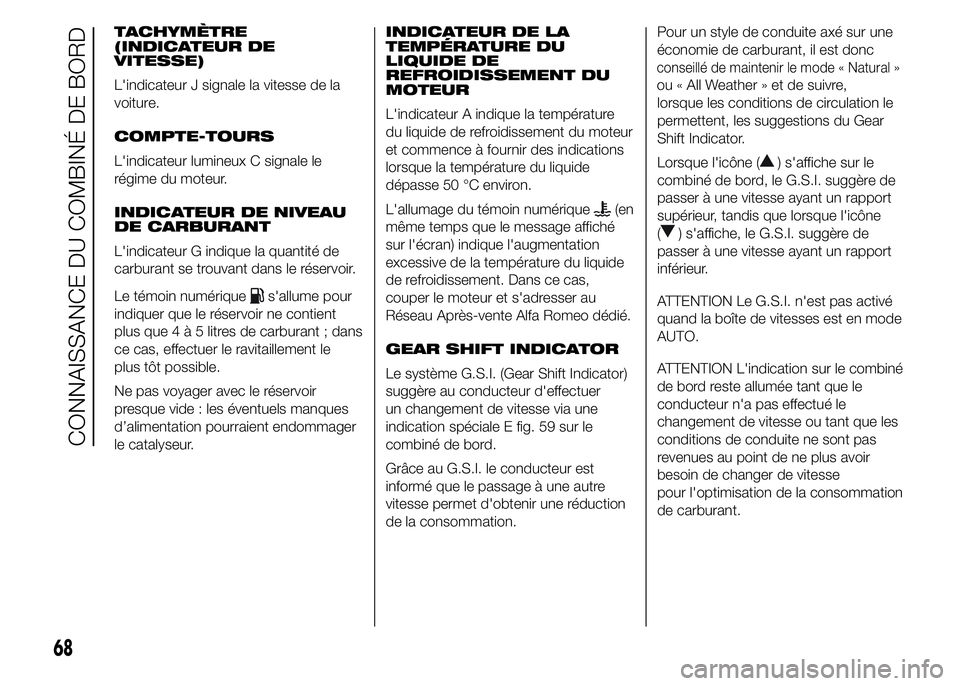

TACHYMÈTRE
(INDICATEUR DE
VITESSE)
L'indicateur J signale la vitesse de la
voiture.
COMPTE-TOURS
L'indicateur lumineux C signale le
régime du moteur.
INDICATEUR DE NIVEAU
DE CARBURANT
L'indicateur G indique la quantité de
carburant se trouvant dans le réservoir.
Le témoin numérique
s'allume pour
indiquer que le réservoir ne contient
plus que4à5litres de carburant ; dans
ce cas, effectuer le ravitaillement le
plus tôt possible.
Ne pas voyager avec le réservoir
presque vide : les éventuels manques
d’alimentation pourraient endommager
le catalyseur.INDICATEUR DE LA
TEMPÉRATURE DU
LIQUIDE DE
REFROIDISSEMENT DU
MOTEUR
L'indicateur A indique la température
du liquide de refroidissement du moteur
et commence à fournir des indications
lorsque la température du liquide
dépasse 50 °C environ.
L'allumage du témoin numérique
(en
même temps que le message affiché
sur l'écran) indique l'augmentation
excessive de la température du liquide
de refroidissement. Dans ce cas,
couper le moteur et s'adresser au
Réseau Après-vente Alfa Romeo dédié.
GEAR SHIFT INDICATOR
Le système G.S.I. (Gear Shift Indicator)
suggère au conducteur d'effectuer
un changement de vitesse via une
indication spéciale E fig. 59 sur le
combiné de bord.
Grâce au G.S.I. le conducteur est
informé que le passage à une autre
vitesse permet d'obtenir une réduction
de la consommation.Pour un style de conduite axé sur une
économie de carburant, il est donc
conseillé de maintenir le mode « Natural
ou « All Weather » et de suivre,
lorsque les conditions de circulation le
permettent, les suggestions du Gear
Shift Indicator.
Lorsque l'icône (
) s'affiche sur le
combiné de bord, le G.S.I. suggère de
passer à une vitesse ayant un rapport
supérieur, tandis que lorsque l'icône
(
) s'affiche, le G.S.I. suggère de
passer à une vitesse ayant un rapport
inférieur.
ATTENTION Le G.S.I. n'est pas activé
quand la boîte de vitesses est en mode
AUTO.
ATTENTION L'indication sur le combiné
de bord reste allumée tant que le
conducteur n'a pas effectué le
changement de vitesse ou tant que les
conditions de conduite ne sont pas
revenues au point de ne plus avoir
besoin de changer de vitesse
pour l'optimisation de la consommation
de carburant.
68
CONNAISSANCE DU COMBINÉ DE BORD
»

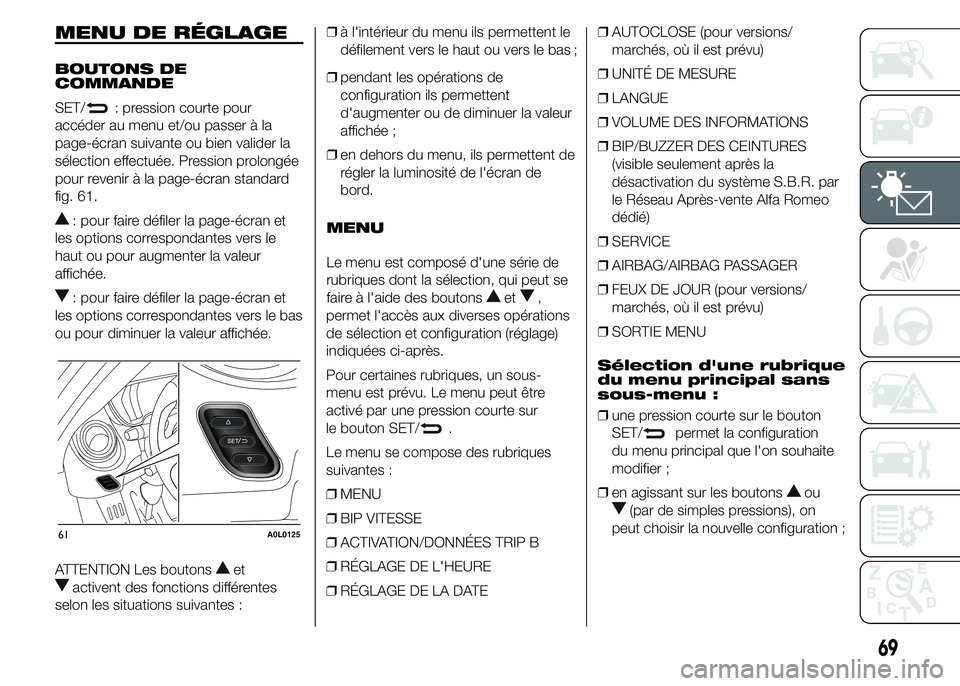

MENU DE RÉGLAGE
BOUTONS DE
COMMANDE
SET/
: pression courte pour
accéder au menu et/ou passer à la
page-écran suivante ou bien valider la
sélection effectuée. Pression prolongée
pour revenir à la page-écran standard
fig. 61.
: pour faire défiler la page-écran et
les options correspondantes vers le
haut ou pour augmenter la valeur
affichée.
: pour faire défiler la page-écran et
les options correspondantes vers le bas
ou pour diminuer la valeur affichée.
ATTENTION Les boutons
et
activent des fonctions différentes
selon les situations suivantes :❒à l'intérieur du menu ils permettent le
défilement vers le haut ou vers le bas;
❒pendant les opérations de
configuration ils permettent
d'augmenter ou de diminuer la valeur
affichée ;
❒en dehors du menu, ils permettent de
régler la luminosité de l'écran de
bord.
MENU
Le menu est composé d'une série de
rubriques dont la sélection, qui peut se
faire à l'aide des boutons
et,
permet l'accès aux diverses opérations
de sélection et configuration (réglage)
indiquées ci-après.
Pour certaines rubriques, un sous-
menu est prévu. Le menu peut être
activé par une pression courte sur
le bouton SET/
.
Le menu se compose des rubriques
suivantes :
❒MENU
❒BIP VITESSE
❒ACTIVATION/DONNÉES TRIP B
❒RÉGLAGE DE L'HEURE
❒RÉGLAGE DE LA DATE❒AUTOCLOSE (pour versions/
marchés, où il est prévu)
❒UNITÉ DE MESURE
❒LANGUE
❒VOLUME DES INFORMATIONS
❒BIP/BUZZER DES CEINTURES
(visible seulement après la
désactivation du système S.B.R. par
le Réseau Après-vente Alfa Romeo
dédié)
❒SERVICE
❒AIRBAG/AIRBAG PASSAGER
❒FEUX DE JOUR (pour versions/
marchés, où il est prévu)
❒SORTIE MENU
Sélection d'une rubrique
du menu principal sans
sous-menu :
❒une pression courte sur le bouton
SET/permet la configuration
du menu principal que l'on souhaite
modifier ;
❒en agissant sur les boutons
ou
(par de simples pressions), on
peut choisir la nouvelle configuration ;
61A0L0125
69

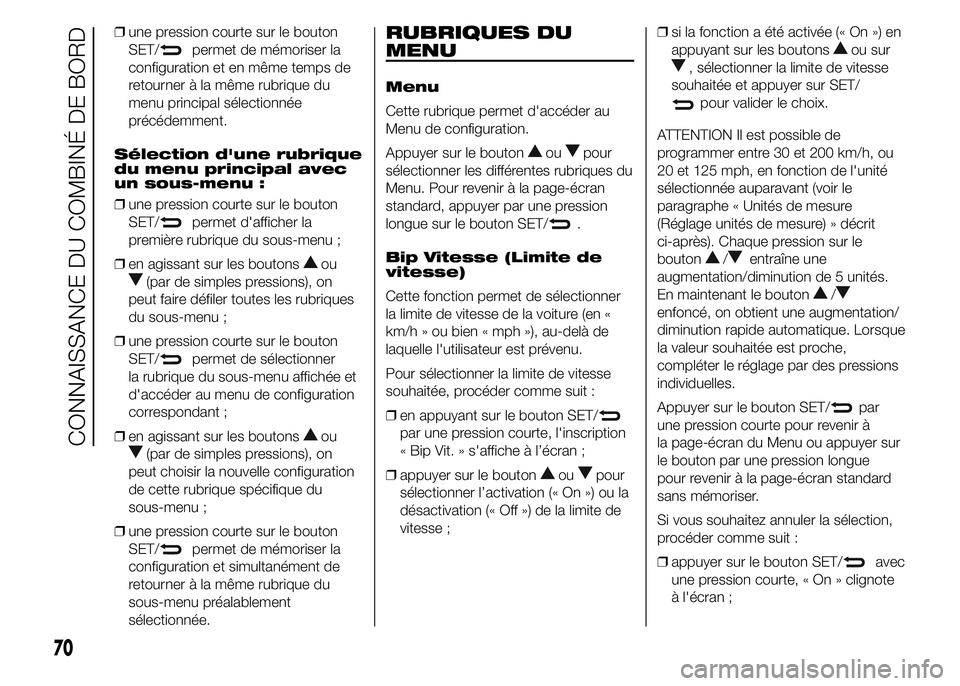

❒une pression courte sur le bouton
SET/
permet de mémoriser la
configuration et en même temps de
retourner à la même rubrique du
menu principal sélectionnée
précédemment.
Sélection d'une rubrique
du menu principal avec
un sous-menu :
❒une pression courte sur le bouton
SET/
permet d'afficher la
première rubrique du sous-menu ;
❒en agissant sur les boutons
ou
(par de simples pressions), on
peut faire défiler toutes les rubriques
du sous-menu ;
❒une pression courte sur le bouton
SET/
permet de sélectionner
la rubrique du sous-menu affichée et
d'accéder au menu de configuration
correspondant ;
❒en agissant sur les boutons
ou
(par de simples pressions), on
peut choisir la nouvelle configuration
de cette rubrique spécifique du
sous-menu ;
❒une pression courte sur le bouton
SET/
permet de mémoriser la
configuration et simultanément de
retourner à la même rubrique du
sous-menu préalablement
sélectionnée.
RUBRIQUES DU
MENU
Menu
Cette rubrique permet d'accéder au
Menu de configuration.
Appuyer sur le bouton
oupour
sélectionner les différentes rubriques du
Menu. Pour revenir à la page-écran
standard, appuyer par une pression
longue sur le bouton SET/
.
Bip Vitesse (Limite de
vitesse)
Cette fonction permet de sélectionner
la limite de vitesse de la voiture (en «
km/h » ou bien « mph »), au-delà de
laquelle l'utilisateur est prévenu.
Pour sélectionner la limite de vitesse
souhaitée, procéder comme suit :
❒en appuyant sur le bouton SET/
par une pression courte, l'inscription
« Bip Vit. » s'affiche à l’écran ;
❒appuyer sur le bouton
oupour
sélectionner l’activation (« On ») ou la
désactivation (« Off ») de la limite de
vitesse ;❒si la fonction a été activée (« On ») en
appuyant sur les boutons
ou sur
, sélectionner la limite de vitesse
souhaitée et appuyer sur SET/
pour valider le choix.
ATTENTION Il est possible de
programmer entre 30 et 200 km/h, ou
20 et 125 mph, en fonction de l'unité
sélectionnée auparavant (voir le
paragraphe « Unités de mesure
(Réglage unités de mesure) » décrit
ci-après). Chaque pression sur le
bouton
/entraîne une
augmentation/diminution de 5 unités.
En maintenant le bouton
/
enfoncé, on obtient une augmentation/
diminution rapide automatique. Lorsque
la valeur souhaitée est proche,
compléter le réglage par des pressions
individuelles.
Appuyer sur le bouton SET/
par
une pression courte pour revenir à
la page-écran du Menu ou appuyer sur
le bouton par une pression longue
pour revenir à la page-écran standard
sans mémoriser.
Si vous souhaitez annuler la sélection,
procéder comme suit :
❒appuyer sur le bouton SET/
avec
une pression courte, « On » clignote
à l'écran ;
70
CONNAISSANCE DU COMBINÉ DE BORD

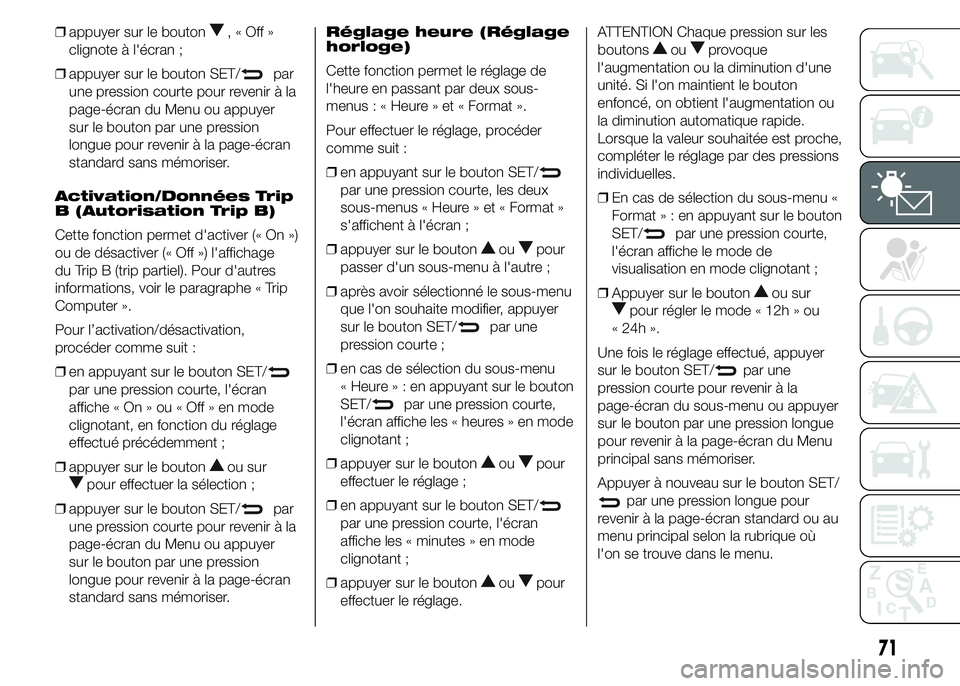

❒appuyer sur le bouton,«Off»
clignote à l'écran ;
❒appuyer sur le bouton SET/
par
une pression courte pour revenir à la
page-écran du Menu ou appuyer
sur le bouton par une pression
longue pour revenir à la page-écran
standard sans mémoriser.
Activation/Données Trip
B (Autorisation Trip B)
Cette fonction permet d'activer (« On »)
ou de désactiver (« Off ») l'affichage
du Trip B (trip partiel). Pour d'autres
informations, voir le paragraphe « Trip
Computer ».
Pour l’activation/désactivation,
procéder comme suit :
❒en appuyant sur le bouton SET/
par une pression courte, l'écran
affiche « On » ou « Off » en mode
clignotant, en fonction du réglage
effectué précédemment ;
❒appuyer sur le bouton
ou sur
pour effectuer la sélection ;
❒appuyer sur le bouton SET/
par
une pression courte pour revenir à la
page-écran du Menu ou appuyer
sur le bouton par une pression
longue pour revenir à la page-écran
standard sans mémoriser.Réglage heure (Réglage
horloge)
Cette fonction permet le réglage de
l'heure en passant par deux sous-
menus : « Heure » et « Format ».
Pour effectuer le réglage, procéder
comme suit :
❒en appuyant sur le bouton SET/
par une pression courte, les deux
sous-menus « Heure » et « Format »
s'affichent à l'écran ;
❒appuyer sur le bouton
oupour
passer d'un sous-menu à l'autre ;
❒après avoir sélectionné le sous-menu
que l'on souhaite modifier, appuyer
sur le bouton SET/
par une
pression courte ;
❒en cas de sélection du sous-menu
« Heure»:enappuyant sur le bouton
SET/
par une pression courte,
l'écran affiche les « heures » en mode
clignotant ;
❒appuyer sur le bouton
oupour
effectuer le réglage ;
❒en appuyant sur le bouton SET/
par une pression courte, l'écran
affiche les « minutes » en mode
clignotant ;
❒appuyer sur le bouton
oupour
effectuer le réglage.ATTENTION Chaque pression sur les
boutons
ouprovoque
l'augmentation ou la diminution d'une
unité. Si l'on maintient le bouton
enfoncé, on obtient l'augmentation ou
la diminution automatique rapide.
Lorsque la valeur souhaitée est proche,
compléter le réglage par des pressions
individuelles.
❒En cas de sélection du sous-menu «
Format»:enappuyant sur le bouton
SET/
par une pression courte,
l'écran affiche le mode de
visualisation en mode clignotant ;
❒Appuyer sur le bouton
ou sur
pour régler le mode « 12h » ou
« 24h ».
Une fois le réglage effectué, appuyer
sur le bouton SET/
par une
pression courte pour revenir à la
page-écran du sous-menu ou appuyer
sur le bouton par une pression longue
pour revenir à la page-écran du Menu
principal sans mémoriser.
Appuyer à nouveau sur le bouton SET/
par une pression longue pour
revenir à la page-écran standard ou au
menu principal selon la rubrique où
l'on se trouve dans le menu.
71

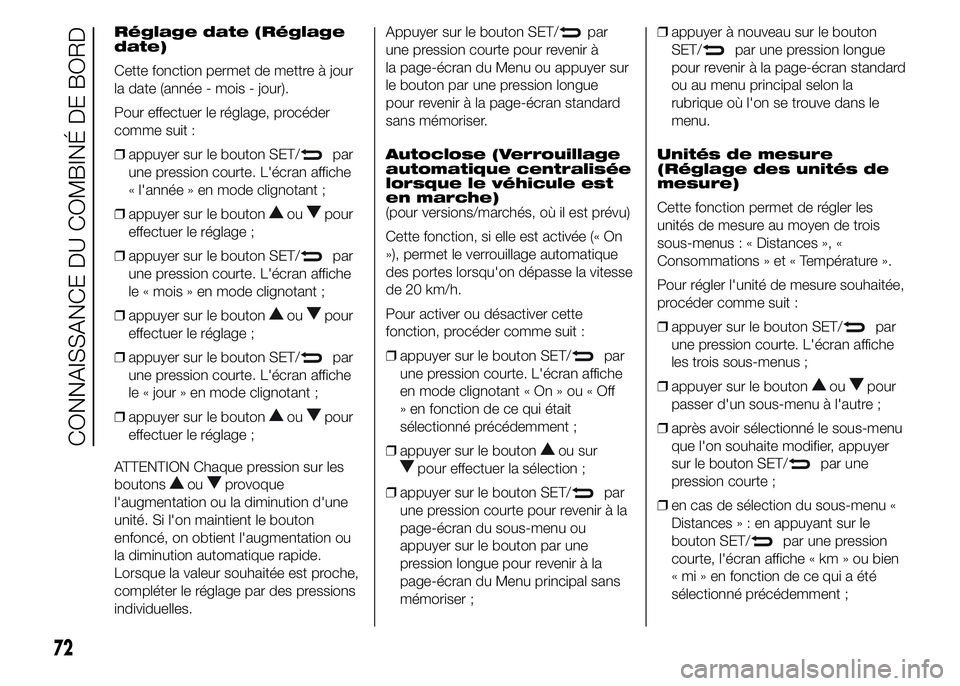

Réglage date (Réglage
date)
Cette fonction permet de mettre à jour
la date (année - mois - jour).
Pour effectuer le réglage, procéder
comme suit :
❒appuyer sur le bouton SET/
par
une pression courte. L'écran affiche
« l'année » en mode clignotant ;
❒appuyer sur le bouton
oupour
effectuer le réglage ;
❒appuyer sur le bouton SET/
par
une pression courte. L'écran affiche
le « mois » en mode clignotant ;
❒appuyer sur le bouton
oupour
effectuer le réglage ;
❒appuyer sur le bouton SET/
par
une pression courte. L'écran affiche
le « jour » en mode clignotant ;
❒appuyer sur le bouton
oupour
effectuer le réglage ;
ATTENTION Chaque pression sur les
boutons
ouprovoque
l'augmentation ou la diminution d'une
unité. Si l'on maintient le bouton
enfoncé, on obtient l'augmentation ou
la diminution automatique rapide.
Lorsque la valeur souhaitée est proche,
compléter le réglage par des pressions
individuelles.Appuyer sur le bouton SET/
par
une pression courte pour revenir à
la page-écran du Menu ou appuyer sur
le bouton par une pression longue
pour revenir à la page-écran standard
sans mémoriser.
Autoclose (Verrouillage
automatique centralisée
lorsque le véhicule est
en marche)
(pour versions/marchés, où il est prévu)
Cette fonction, si elle est activée (« On
»), permet le verrouillage automatique
des portes lorsqu'on dépasse la vitesse
de 20 km/h.
Pour activer ou désactiver cette
fonction, procéder comme suit :
❒appuyer sur le bouton SET/
par
une pression courte. L'écran affiche
en mode clignotant « On » ou « Off
» en fonction de ce qui était
sélectionné précédemment ;
❒appuyer sur le bouton
ou sur
pour effectuer la sélection ;
❒appuyer sur le bouton SET/
par
une pression courte pour revenir à la
page-écran du sous-menu ou
appuyer sur le bouton par une
pression longue pour revenir à la
page-écran du Menu principal sans
mémoriser ;❒appuyer à nouveau sur le bouton
SET/
par une pression longue
pour revenir à la page-écran standard
ou au menu principal selon la
rubrique où l'on se trouve dans le
menu.
Unités de mesure
(Réglage des unités de
mesure)
Cette fonction permet de régler les
unités de mesure au moyen de trois
sous-menus : « Distances », «
Consommations » et « Température ».
Pour régler l'unité de mesure souhaitée,
procéder comme suit :
❒appuyer sur le bouton SET/
par
une pression courte. L'écran affiche
les trois sous-menus ;
❒appuyer sur le bouton
oupour
passer d'un sous-menu à l'autre ;
❒après avoir sélectionné le sous-menu
que l'on souhaite modifier, appuyer
sur le bouton SET/
par une
pression courte ;
❒en cas de sélection du sous-menu «
Distances»:enappuyant sur le
bouton SET/
par une pression
courte, l'écran affiche « km » ou bien
« mi » en fonction de ce qui a été
sélectionné précédemment ;
72
CONNAISSANCE DU COMBINÉ DE BORD

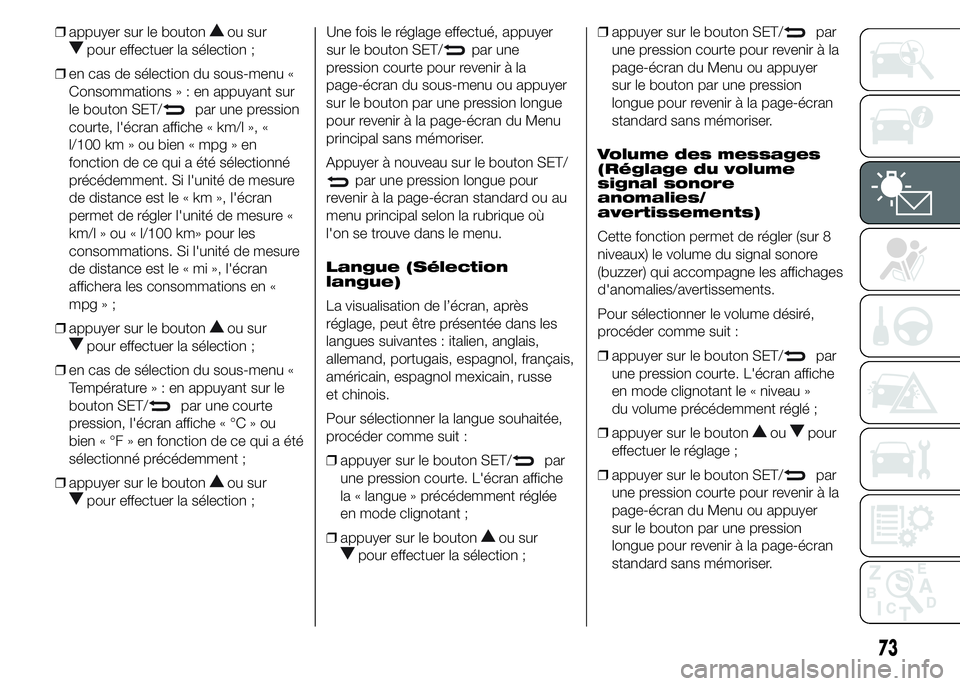

❒appuyer sur le boutonou sur
pour effectuer la sélection ;
❒en cas de sélection du sous-menu «
Consommations»:enappuyant sur
le bouton SET/
par une pression
courte, l'écran affiche « km/l », «
l/100 km » ou bien « mpg » en
fonction de ce qui a été sélectionné
précédemment. Si l'unité de mesure
de distance est le « km », l'écran
permet de régler l'unité de mesure «
km/l » ou « l/100 km» pour les
consommations. Si l'unité de mesure
de distance est le « mi », l'écran
affichera les consommations en «
mpg»;
❒appuyer sur le bouton
ou sur
pour effectuer la sélection ;
❒en cas de sélection du sous-menu «
Température»:enappuyant sur le
bouton SET/
par une courte
pression, l'écran affiche « °C » ou
bien « °F » en fonction de ce qui a été
sélectionné précédemment ;
❒appuyer sur le bouton
ou sur
pour effectuer la sélection ;Une fois le réglage effectué, appuyer
sur le bouton SET/
par une
pression courte pour revenir à la
page-écran du sous-menu ou appuyer
sur le bouton par une pression longue
pour revenir à la page-écran du Menu
principal sans mémoriser.
Appuyer à nouveau sur le bouton SET/
par une pression longue pour
revenir à la page-écran standard ou au
menu principal selon la rubrique où
l'on se trouve dans le menu.
Langue (Sélection
langue)
La visualisation de l’écran, après
réglage, peut être présentée dans les
langues suivantes : italien, anglais,
allemand, portugais, espagnol, français,
américain, espagnol mexicain, russe
et chinois.
Pour sélectionner la langue souhaitée,
procéder comme suit :
❒appuyer sur le bouton SET/
par
une pression courte. L'écran affiche
la « langue » précédemment réglée
en mode clignotant ;
❒appuyer sur le bouton
ou sur
pour effectuer la sélection ;❒appuyer sur le bouton SET/
par
une pression courte pour revenir à la
page-écran du Menu ou appuyer
sur le bouton par une pression
longue pour revenir à la page-écran
standard sans mémoriser.
Volume des messages
(Réglage du volume
signal sonore
anomalies/
avertissements)
Cette fonction permet de régler (sur 8
niveaux) le volume du signal sonore
(buzzer) qui accompagne les affichages
d'anomalies/avertissements.
Pour sélectionner le volume désiré,
procéder comme suit :
❒appuyer sur le bouton SET/
par
une pression courte. L'écran affiche
en mode clignotant le « niveau »
du volume précédemment réglé ;
❒appuyer sur le bouton
oupour
effectuer le réglage ;
❒appuyer sur le bouton SET/
par
une pression courte pour revenir à la
page-écran du Menu ou appuyer
sur le bouton par une pression
longue pour revenir à la page-écran
standard sans mémoriser.
73

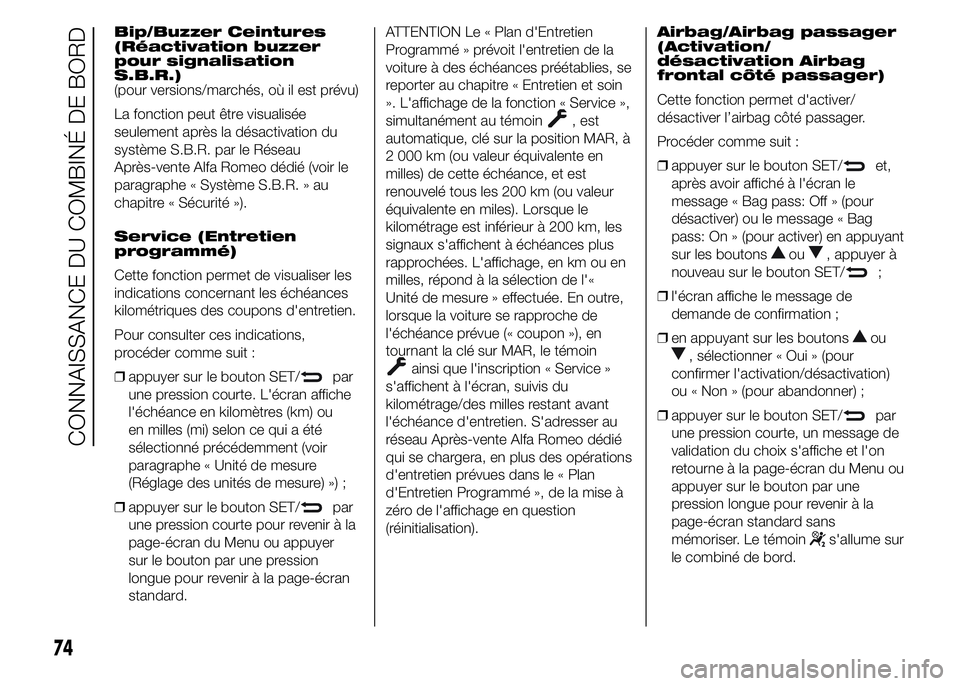

Bip/Buzzer Ceintures
(Réactivation buzzer
pour signalisation
S.B.R.)
(pour versions/marchés, où il est prévu)
La fonction peut être visualisée
seulement après la désactivation du
système S.B.R. par le Réseau
Après-vente Alfa Romeo dédié (voir le
paragraphe « Système S.B.R. » au
chapitre « Sécurité »).
Service (Entretien
programmé)
Cette fonction permet de visualiser les
indications concernant les échéances
kilométriques des coupons d'entretien.
Pour consulter ces indications,
procéder comme suit :
❒appuyer sur le bouton SET/
par
une pression courte. L'écran affiche
l'échéance en kilomètres (km) ou
en milles (mi) selon ce qui a été
sélectionné précédemment (voir
paragraphe « Unité de mesure
(Réglage des unités de mesure) ») ;
❒appuyer sur le bouton SET/
par
une pression courte pour revenir à la
page-écran du Menu ou appuyer
sur le bouton par une pression
longue pour revenir à la page-écran
standard.ATTENTION Le « Plan d'Entretien
Programmé » prévoit l'entretien de la
voiture à des échéances préétablies, se
reporter au chapitre « Entretien et soin
». L'affichage de la fonction « Service »,
simultanément au témoin
, est
automatique, clé sur la position MAR, à
2 000 km (ou valeur équivalente en
milles) de cette échéance, et est
renouvelé tous les 200 km (ou valeur
équivalente en miles). Lorsque le
kilométrage est inférieur à 200 km, les
signaux s'affichent à échéances plus
rapprochées. L'affichage, en km ou en
milles, répond à la sélection de l'«
Unité de mesure » effectuée. En outre,
lorsque la voiture se rapproche de
l'échéance prévue (« coupon »), en
tournant la clé sur MAR, le témoin
ainsi que l'inscription « Service »
s'affichent à l'écran, suivis du
kilométrage/des milles restant avant
l'échéance d'entretien. S'adresser au
réseau Après-vente Alfa Romeo dédié
qui se chargera, en plus des opérations
d'entretien prévues dans le « Plan
d'Entretien Programmé », de la mise à
zéro de l'affichage en question
(réinitialisation).Airbag/Airbag passager
(Activation/
désactivation Airbag
frontal côté passager)
Cette fonction permet d'activer/
désactiver l’airbag côté passager.
Procéder comme suit :
❒appuyer sur le bouton SET/
et,
après avoir affiché à l'écran le
message « Bag pass: Off » (pour
désactiver) ou le message « Bag
pass: On » (pour activer) en appuyant
sur les boutons
ou, appuyer à
nouveau sur le bouton SET/
;
❒l'écran affiche le message de
demande de confirmation ;
❒en appuyant sur les boutons
ou
, sélectionner « Oui » (pour
confirmer l'activation/désactivation)
ou « Non » (pour abandonner) ;
❒appuyer sur le bouton SET/
par
une pression courte, un message de
validation du choix s'affiche et l'on
retourne à la page-écran du Menu ou
appuyer sur le bouton par une
pression longue pour revenir à la
page-écran standard sans
mémoriser. Le témoin
s'allume sur
le combiné de bord.
74
CONNAISSANCE DU COMBINÉ DE BORD

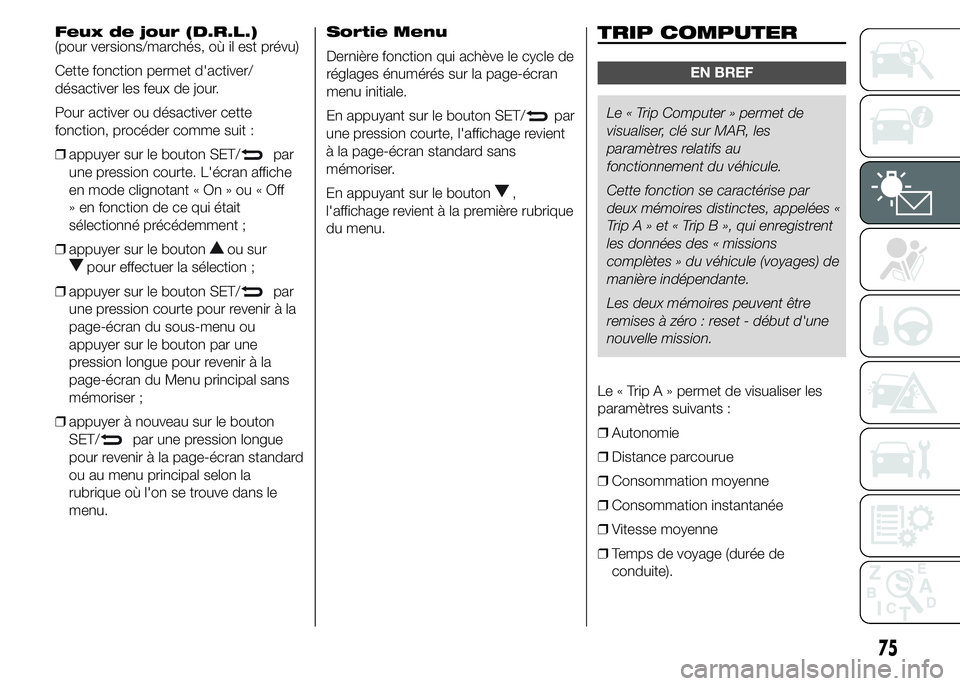

Feux de jour (D.R.L.)
(pour versions/marchés, où il est prévu)
Cette fonction permet d'activer/
désactiver les feux de jour.
Pour activer ou désactiver cette
fonction, procéder comme suit :
❒appuyer sur le bouton SET/
par
une pression courte. L'écran affiche
en mode clignotant « On » ou « Off
» en fonction de ce qui était
sélectionné précédemment ;
❒appuyer sur le bouton
ou sur
pour effectuer la sélection ;
❒appuyer sur le bouton SET/
par
une pression courte pour revenir à la
page-écran du sous-menu ou
appuyer sur le bouton par une
pression longue pour revenir à la
page-écran du Menu principal sans
mémoriser ;
❒appuyer à nouveau sur le bouton
SET/
par une pression longue
pour revenir à la page-écran standard
ou au menu principal selon la
rubrique où l'on se trouve dans le
menu.Sortie Menu
Dernière fonction qui achève le cycle de
réglages énumérés sur la page-écran
menu initiale.
En appuyant sur le bouton SET/
par
une pression courte, l'affichage revient
à la page-écran standard sans
mémoriser.
En appuyant sur le bouton
,
l'affichage revient à la première rubrique
du menu.
TRIP COMPUTER
EN BREF
Le « Trip Computer » permet de
visualiser, clé sur MAR, les
paramètres relatifs au
fonctionnement du véhicule.
Cette fonction se caractérise par
deux mémoires distinctes, appelées «
TripA»et«TripB»,quienregistrent
les données des « missions
complètes » du véhicule (voyages) de
manière indépendante.
Les deux mémoires peuvent être
remises à zéro : reset - début d'une
nouvelle mission.
Le « Trip A » permet de visualiser les
paramètres suivants :
❒Autonomie
❒Distance parcourue
❒Consommation moyenne
❒Consommation instantanée
❒Vitesse moyenne
❒Temps de voyage (durée de
conduite).
75

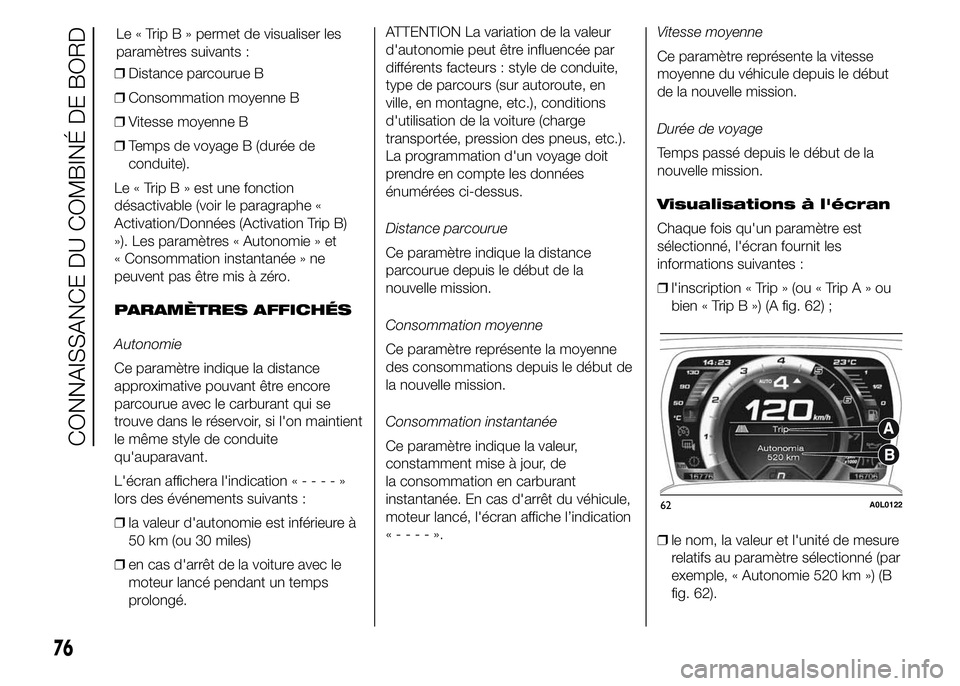

❒Distance parcourue B
❒Consommation moyenne B
❒Vitesse moyenne B
❒Temps de voyage B (durée de
conduite).
Le « Trip B » est une fonction
désactivable (voir le paragraphe «
Activation/Données (Activation Trip B)
»). Les paramètres « Autonomie » et
« Consommation instantanée » ne
peuvent pas être mis à zéro.
PARAMÈTRES AFFICHÉS
Autonomie
Ce paramètre indique la distance
approximative pouvant être encore
parcourue avec le carburant qui se
trouve dans le réservoir, si l'on maintient
le même style de conduite
qu'auparavant.
L'écran affichera l'indication«----»
lors des événements suivants :
❒la valeur d'autonomie est inférieure à
50 km (ou 30 miles)
❒en cas d'arrêt de la voiture avec le
moteur lancé pendant un temps
prolongé.ATTENTION La variation de la valeur
d'autonomie peut être influencée par
différents facteurs : style de conduite,
type de parcours (sur autoroute, en
ville, en montagne, etc.), conditions
d'utilisation de la voiture (charge
transportée, pression des pneus, etc.).
La programmation d'un voyage doit
prendre en compte les données
énumérées ci-dessus.
Distance parcourue
Ce paramètre indique la distance
parcourue depuis le début de la
nouvelle mission.
Consommation moyenne
Ce paramètre représente la moyenne
des consommations depuis le début de
la nouvelle mission.
Consommation instantanée
Ce paramètre indique la valeur,
constamment mise à jour, de
la consommation en carburant
instantanée. En cas d'arrêt du véhicule,
moteur lancé, l'écran affiche l’indication
«----».Vitesse moyenne
Ce paramètre représente la vitesse
moyenne du véhicule depuis le début
de la nouvelle mission.
Durée de voyage
Temps passé depuis le début de la
nouvelle mission.
Visualisations à l'écran
Chaque fois qu'un paramètre est
sélectionné, l'écran fournit les
informations suivantes :
❒l'inscription « Trip » (ou « TripA»ou
bien « Trip B ») (A fig. 62) ;
❒le nom, la valeur et l'unité de mesure
relatifs au paramètre sélectionné (par
exemple, « Autonomie 520 km ») (B
fig. 62).
62A0L0122
76
CONNAISSANCE DU COMBINÉ DE BORD
Le « Trip B » permet de visualiser les
paramètres suivants :
