Alfa Romeo 4C 2016 Brugs- og vedligeholdelsesvejledning (in Danish)
Manufacturer: ALFA ROMEO, Model Year: 2016, Model line: 4C, Model: Alfa Romeo 4C 2016Pages: 180, PDF Size: 9.09 MB
Page 11 of 180
Page 12 of 180

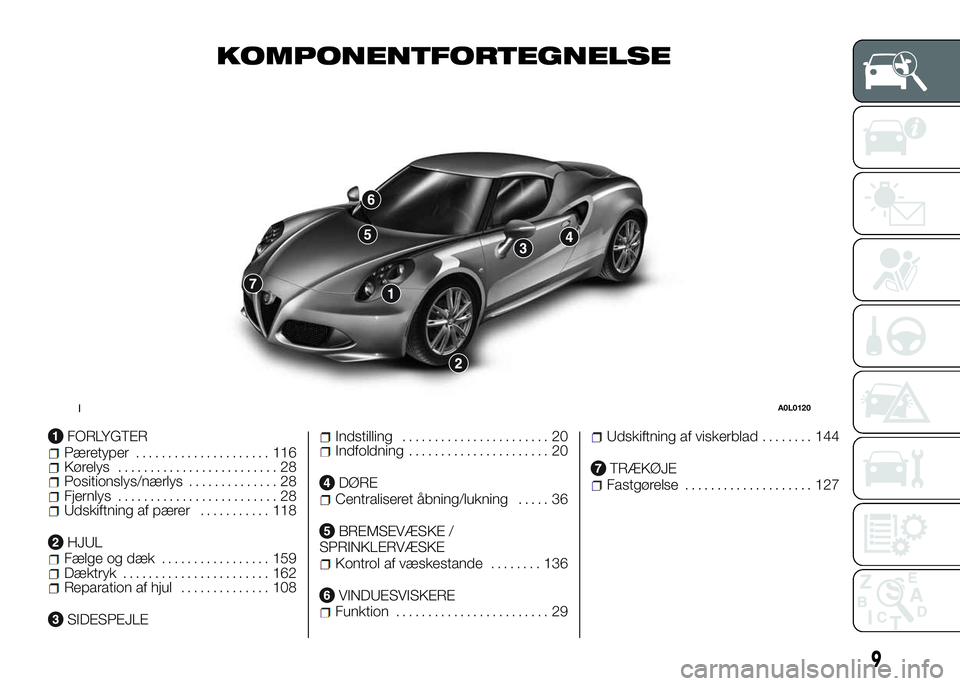

KOMPONENTFORTEGNELSE
FORLYGTERPæretyper..................... 116Kørelys......................... 28Positionslys/nærlys.............. 28Fjernlys......................... 28Udskiftning af pærer........... 118
HJULFælge og dæk................. 159Dæktryk....................... 162Reparation af hjul.............. 108
SIDESPEJLE
Indstilling....................... 20Indfoldning...................... 20
DØRECentraliseret åbning/lukning..... 36
BREMSEVÆSKE /
SPRINKLERVÆSKE
Kontrol af væskestande........ 136
VINDUESVISKEREFunktion........................ 29
Udskiftning af viskerblad........ 144
TRÆKØJEFastgørelse.................... 127
1A0L0120
9
Page 13 of 180

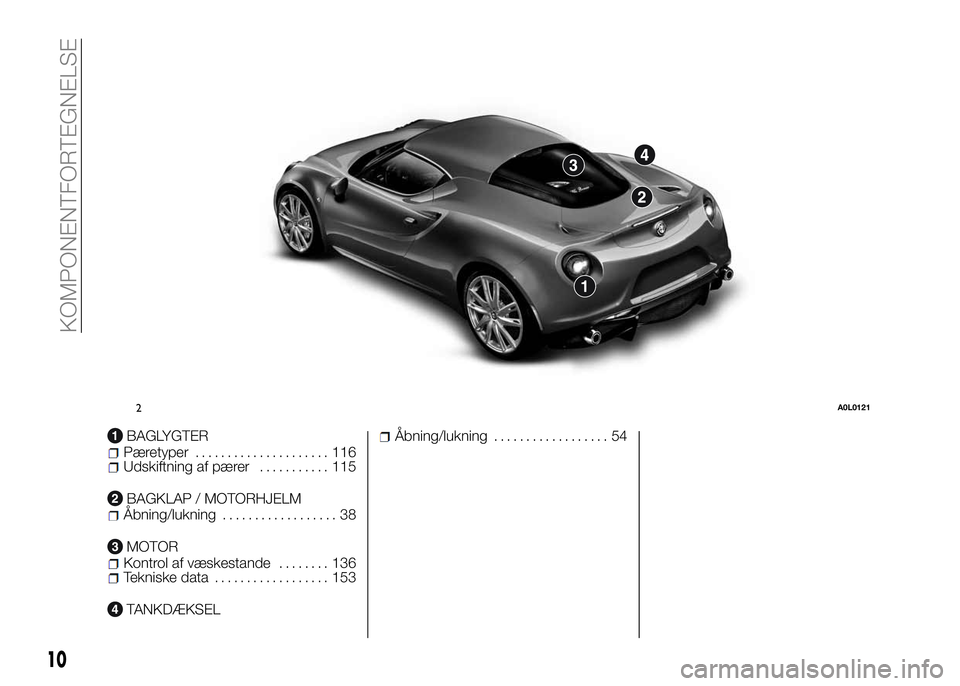

BAGLYGTERPæretyper..................... 116Udskiftning af pærer........... 115
BAGKLAP / MOTORHJELMÅbning/lukning.................. 38
MOTORKontrol af væskestande........ 136Tekniske data.................. 153
TANKDÆKSEL
Åbning/lukning.................. 54
2A0L0121
10
KOMPONENTFORTEGNELSE
Page 14 of 180

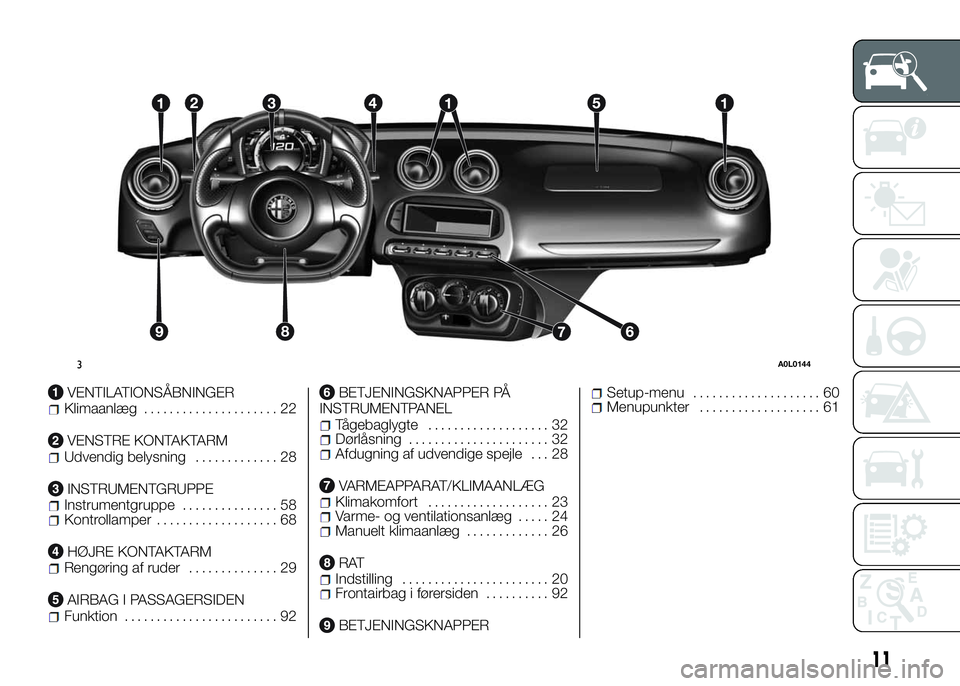

VENTILATIONSÅBNINGERKlimaanlæg..................... 22
VENSTRE KONTAKTARMUdvendig belysning............. 28
INSTRUMENTGRUPPEInstrumentgruppe............... 58Kontrollamper................... 68
HØJRE KONTAKTARMRengøring af ruder.............. 29
AIRBAG I PASSAGERSIDENFunktion........................ 92
BETJENINGSKNAPPER PÅ
INSTRUMENTPANEL
Tågebaglygte................... 32Dørlåsning...................... 32Afdugning af udvendige spejle . . . 28
VARMEAPPARAT/KLIMAANLÆGKlimakomfort................... 23Varme- og ventilationsanlæg..... 24Manuelt klimaanlæg............. 26
RATIndstilling....................... 20Frontairbag i førersiden.......... 92
BETJENINGSKNAPPER
Setup-menu.................... 60Menupunkter................... 61
3A0L0144
11
Page 15 of 180

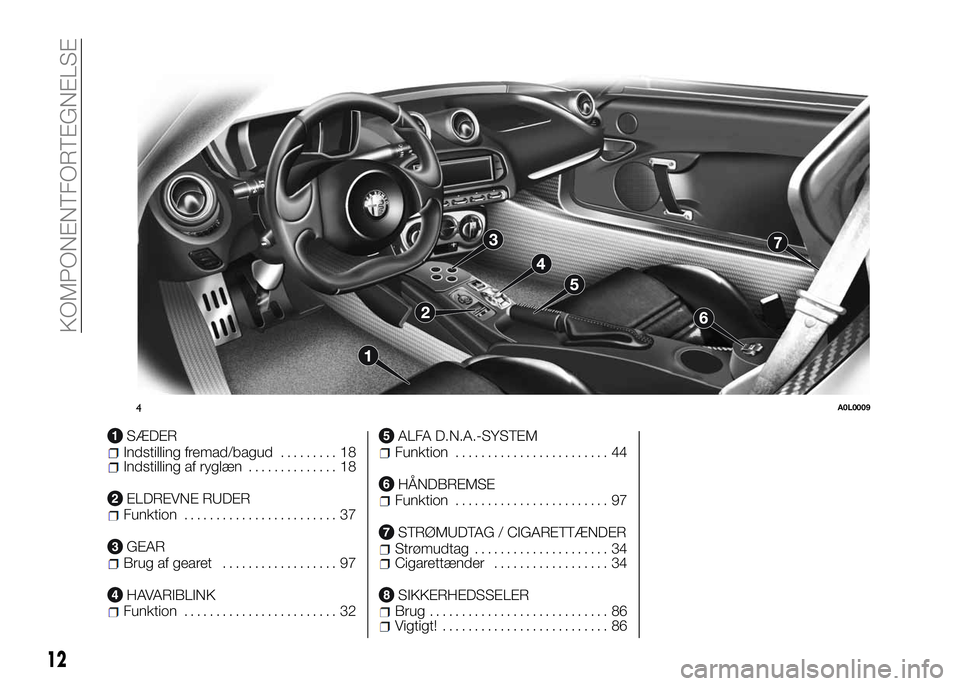

SÆDERIndstilling fremad/bagud......... 18Indstilling af ryglæn.............. 18
ELDREVNE RUDERFunktion........................ 37
GEARBrug af gearet.................. 97
HAVARIBLINKFunktion........................ 32
ALFA D.N.A.-SYSTEMFunktion........................ 44
HÅNDBREMSEFunktion........................ 97
STRØMUDTAG / CIGARETTÆNDERStrømudtag..................... 34Cigarettænder.................. 34
SIKKERHEDSSELERBrug............................ 86Vigtigt!.......................... 86
4A0L0009
12
KOMPONENTFORTEGNELSE
Page 16 of 180

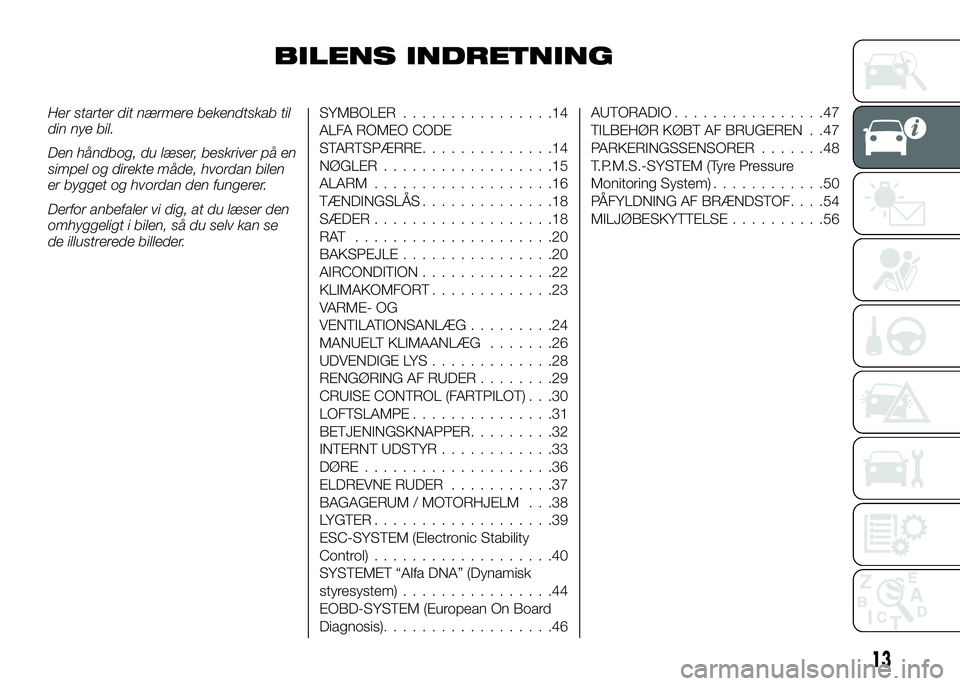

BILENS INDRETNING
Her starter dit nærmere bekendtskab til
din nye bil.
Den håndbog, du læser, beskriver på en
simpel og direkte måde, hvordan bilen
er bygget og hvordan den fungerer.
Derfor anbefaler vi dig, at du læser den
omhyggeligt i bilen, så du selv kan se
de illustrerede billeder.SYMBOLER................14
ALFA ROMEO CODE
STARTSPÆRRE..............14
NØGLER..................15
ALARM...................16
TÆNDINGSLÅS..............18
SÆDER...................18
RAT .....................20
BAKSPEJLE................20
AIRCONDITION..............22
KLIMAKOMFORT.............23
VARME- OG
VENTILATIONSANLÆG.........24
MANUELT KLIMAANLÆG.......26
UDVENDIGE LYS.............28
RENGØRING AF RUDER........29
CRUISE CONTROL (FARTPILOT) . . .30
LOFTSLAMPE...............31
BETJENINGSKNAPPER.........32
INTERNT UDSTYR............33
DØRE....................36
ELDREVNE RUDER...........37
BAGAGERUM / MOTORHJELM . . .38
LYGTER...................39
ESC-SYSTEM (Electronic Stability
Control)...................40
SYSTEMET “Alfa DNA” (Dynamisk
styresystem)................44
EOBD-SYSTEM (European On Board
Diagnosis)..................46AUTORADIO................47
TILBEHØR KØBT AF BRUGEREN . .47
PARKERINGSSENSORER.......48
T.P.M.S.-SYSTEM (Tyre Pressure
Monitoring System)............50
PÅFYLDNING AF BRÆNDSTOF....54
MILJØBESKYTTELSE..........56
13
Page 17 of 180

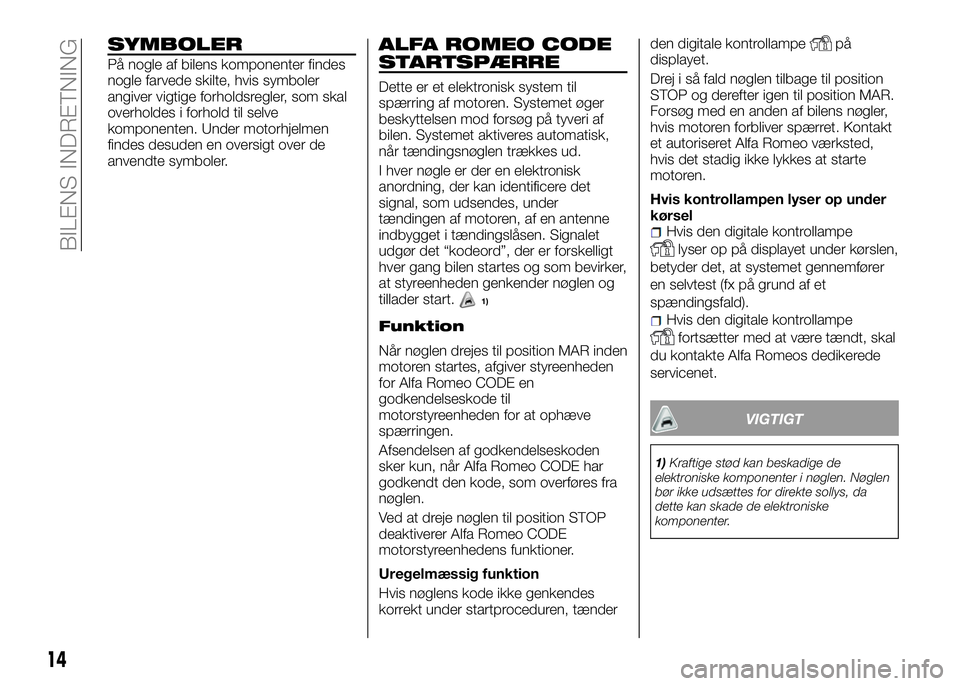

SYMBOLER
På nogle af bilens komponenter findes
nogle farvede skilte, hvis symboler
angiver vigtige forholdsregler, som skal
overholdes i forhold til selve
komponenten. Under motorhjelmen
findes desuden en oversigt over de
anvendte symboler.
ALFA ROMEO CODE
STARTSPÆRRE
Dette er et elektronisk system til
spærring af motoren. Systemet øger
beskyttelsen mod forsøg på tyveri af
bilen. Systemet aktiveres automatisk,
når tændingsnøglen trækkes ud.
I hver nøgle er der en elektronisk
anordning, der kan identificere det
signal, som udsendes, under
tændingen af motoren, af en antenne
indbygget i tændingslåsen. Signalet
udgør det “kodeord”, der er forskelligt
hver gang bilen startes og som bevirker,
at styreenheden genkender nøglen og
tillader start.
1)
Funktion
Når nøglen drejes til position MAR inden
motoren startes, afgiver styreenheden
for Alfa Romeo CODE en
godkendelseskode til
motorstyreenheden for at ophæve
spærringen.
Afsendelsen af godkendelseskoden
sker kun, når Alfa Romeo CODE har
godkendt den kode, som overføres fra
nøglen.
Ved at dreje nøglen til position STOP
deaktiverer Alfa Romeo CODE
motorstyreenhedens funktioner.
Uregelmæssig funktion
Hvis nøglens kode ikke genkendes
korrekt under startproceduren, tænderden digitale kontrollampe
på
displayet.
Drej i så fald nøglen tilbage til position
STOP og derefter igen til position MAR.
Forsøg med en anden af bilens nøgler,
hvis motoren forbliver spærret. Kontakt
et autoriseret Alfa Romeo værksted,
hvis det stadig ikke lykkes at starte
motoren.
Hvis kontrollampen lyser op under
kørsel
Hvis den digitale kontrollampe
lyser op på displayet under kørslen,
betyder det, at systemet gennemfører
en selvtest (fx på grund af et
spændingsfald).
Hvis den digitale kontrollampe
fortsætter med at være tændt, skal
du kontakte Alfa Romeos dedikerede
servicenet.
VIGTIGT
1)Kraftige stød kan beskadige de
elektroniske komponenter i nøglen. Nøglen
bør ikke udsættes for direkte sollys, da
dette kan skade de elektroniske
komponenter.
14
BILENS INDRETNING
Page 18 of 180
NØGLER
NØGLE UDEN
FJERNBETJENING
Funktion
Metalklingen A fig. 5 anvendes til
betjening af:
Tændingslås
Dørlås.
NØGLE MED
FJERNBETJENING
Funktion
(afhængigt af versioner/markeder)
Metalklingen A fig. 6 anvendes til
betjening af:
Tændingslås
Dørlås.
Tryk på knappen B for at åbne/lukke
metalklingen.
1)
Åbning af døre
Kort tryk på knappen
: oplåsning af
døre, timet tænding af loftbelysningen i
kabinen og dobbelt blink fra blinklysene
(afhængigt af versioner/markeder).
Oplåsningen af døre sker automatisk,
hvis brændstofafbryderen aktiveres.
Hvis en eller flere døre ikke er korrekt
lukket ved dørlåsningen, blinker
lysdioden hurtigt sammen med
blinklysene.
Låsning af døre
Kort tryk på knappen
: låsning af
døre, timet slukning af loftbelysningen i
kabinen og enkelt blink fra blinklysene
(afhængigt af versioner/markeder).
Hvis en eller flere døre er åbne,
foretages låsningen ikke. Dette angives
ved at blinklyset blinker hurtigt
(afhængigt af versioner/markeder).
Dørene låses, selv om bagagerummet
er åbent.
Med hastigheder over 20 km/t sker derautomatisk låsning af dørene, hvis den
specifikke funktion er indstillet.
Når dørene låses udefra (med
fjernbetjeningen), tænder lysdioden A
fig. 7 i nogle sekunder, hvorefter den
begynder at blinke (præventiv funktion).
Når dørene låses indefra (ved tryk på
knappen
på instrumentbrættet)
bliver lysdioden ved med at lyse fast.
EKSTRA NØGLER MED
FJERNBETJENING
Systemet kan genkende op til 8
fjernbetjeninger. Henvend dig til et
autoriseret Alfa Romeo værksted, hvis
du får brug for en ny eller ekstra nøgle
med fjernbetjening. Medbring
kodekortet, gyldig legitimation samt
dokumentation for ejerforholdet.
5A0L0005
6A0L0006
7A0L0007
15
Page 19 of 180

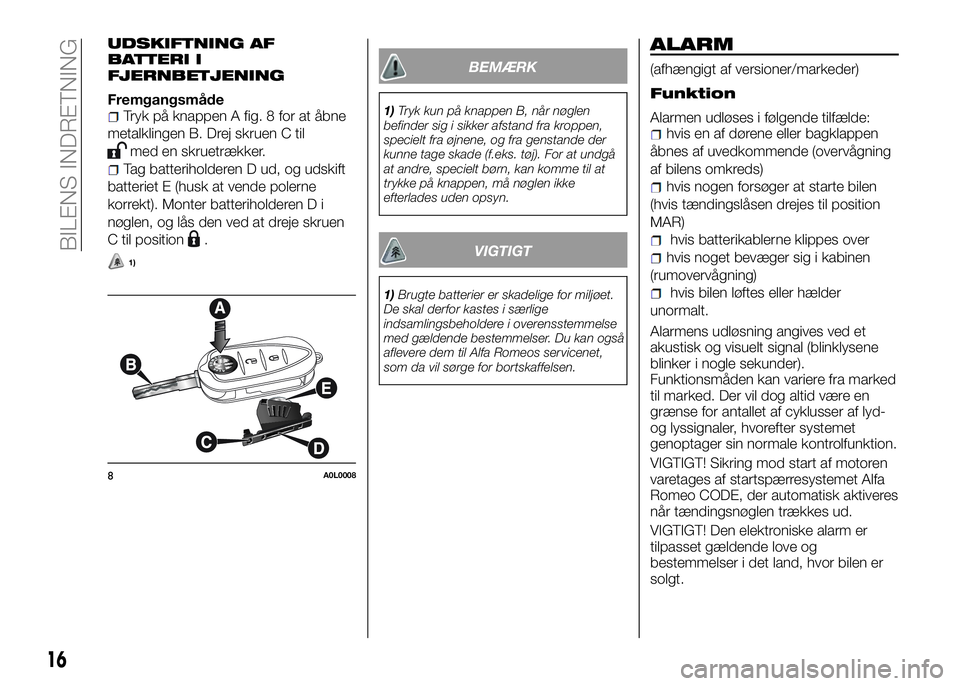

UDSKIFTNING AF
BATTERI I
FJERNBETJENING
FremgangsmådeTryk på knappen A fig. 8 for at åbne
metalklingen B. Drej skruen C til
med en skruetrækker.
Tag batteriholderen D ud, og udskift
batteriet E (husk at vende polerne
korrekt). Monter batteriholderen D i
nøglen, og lås den ved at dreje skruen
C til position
.
BEMÆRK
1)Tryk kun på knappen B, når nøglen
befinder sig i sikker afstand fra kroppen,
specielt fra øjnene, og fra genstande der
kunne tage skade (f.eks. tøj). For at undgå
at andre, specielt børn, kan komme til at
trykke på knappen, må nøglen ikke
efterlades uden opsyn.
VIGTIGT
1)Brugte batterier er skadelige for miljøet.
De skal derfor kastes i særlige
indsamlingsbeholdere i overensstemmelse
med gældende bestemmelser. Du kan også
aflevere dem til Alfa Romeos servicenet,
som da vil sørge for bortskaffelsen.
ALARM
(afhængigt af versioner/markeder)
Funktion
Alarmen udløses i følgende tilfælde:hvis en af dørene eller bagklappen
åbnes af uvedkommende (overvågning
af bilens omkreds)
hvis nogen forsøger at starte bilen
(hvis tændingslåsen drejes til position
MAR)
hvis batterikablerne klippes over
hvis noget bevæger sig i kabinen
(rumovervågning)
hvis bilen løftes eller hælder
unormalt.
Alarmens udløsning angives ved et
akustisk og visuelt signal (blinklysene
blinker i nogle sekunder).
Funktionsmåden kan variere fra marked
til marked. Der vil dog altid være en
grænse for antallet af cyklusser af lyd-
og lyssignaler, hvorefter systemet
genoptager sin normale kontrolfunktion.
VIGTIGT! Sikring mod start af motoren
varetages af startspærresystemet Alfa
Romeo CODE, der automatisk aktiveres
når tændingsnøglen trækkes ud.
VIGTIGT! Den elektroniske alarm er
tilpasset gældende love og
bestemmelser i det land, hvor bilen er
solgt.
8A0L0008
16
BILENS INDRETNING1)
Page 20 of 180

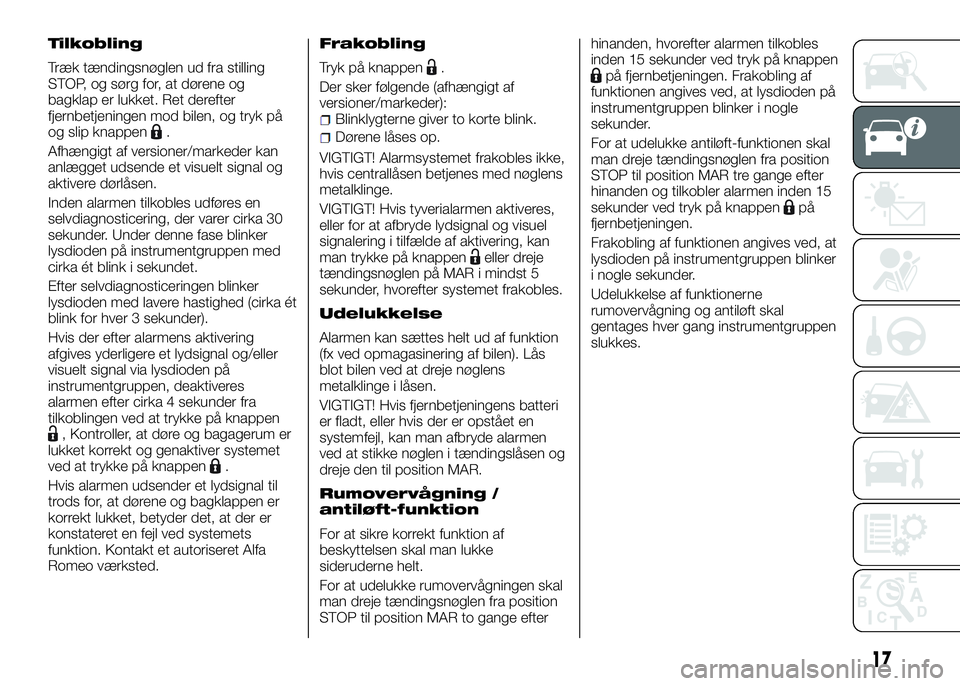

Tilkobling
Træk tændingsnøglen ud fra stilling
STOP, og sørg for, at dørene og
bagklap er lukket. Ret derefter
fjernbetjeningen mod bilen, og tryk på
og slip knappen
.
Afhængigt af versioner/markeder kan
anlægget udsende et visuelt signal og
aktivere dørlåsen.
Inden alarmen tilkobles udføres en
selvdiagnosticering, der varer cirka 30
sekunder. Under denne fase blinker
lysdioden på instrumentgruppen med
cirka ét blink i sekundet.
Efter selvdiagnosticeringen blinker
lysdioden med lavere hastighed (cirka ét
blink for hver 3 sekunder).
Hvis der efter alarmens aktivering
afgives yderligere et lydsignal og/eller
visuelt signal via lysdioden på
instrumentgruppen, deaktiveres
alarmen efter cirka 4 sekunder fra
tilkoblingen ved at trykke på knappen
, Kontroller, at døre og bagagerum er
lukket korrekt og genaktiver systemet
ved at trykke på knappen
.
Hvis alarmen udsender et lydsignal til
trods for, at dørene og bagklappen er
korrekt lukket, betyder det, at der er
konstateret en fejl ved systemets
funktion. Kontakt et autoriseret Alfa
Romeo værksted.
Frakobling
Tryk på knappen.
Der sker følgende (afhængigt af
versioner/markeder):
Blinklygterne giver to korte blink.
Dørene låses op.
VIGTIGT! Alarmsystemet frakobles ikke,
hvis centrallåsen betjenes med nøglens
metalklinge.
VIGTIGT! Hvis tyverialarmen aktiveres,
eller for at afbryde lydsignal og visuel
signalering i tilfælde af aktivering, kan
man trykke på knappen
eller dreje
tændingsnøglen på MAR i mindst 5
sekunder, hvorefter systemet frakobles.
Udelukkelse
Alarmen kan sættes helt ud af funktion
(fx ved opmagasinering af bilen). Lås
blot bilen ved at dreje nøglens
metalklinge i låsen.
VIGTIGT! Hvis fjernbetjeningens batteri
er fladt, eller hvis der er opstået en
systemfejl, kan man afbryde alarmen
ved at stikke nøglen i tændingslåsen og
dreje den til position MAR.
Rumovervågning /
antiløft-funktion
For at sikre korrekt funktion af
beskyttelsen skal man lukke
sideruderne helt.
For at udelukke rumovervågningen skal
man dreje tændingsnøglen fra position
STOP til position MAR to gange efterhinanden, hvorefter alarmen tilkobles
inden 15 sekunder ved tryk på knappen
på fjernbetjeningen. Frakobling af
funktionen angives ved, at lysdioden på
instrumentgruppen blinker i nogle
sekunder.
For at udelukke antiløft-funktionen skal
man dreje tændingsnøglen fra position
STOP til position MAR tre gange efter
hinanden og tilkobler alarmen inden 15
sekunder ved tryk på knappen
på
fjernbetjeningen.
Frakobling af funktionen angives ved, at
lysdioden på instrumentgruppen blinker
i nogle sekunder.
Udelukkelse af funktionerne
rumovervågning og antiløft skal
gentages hver gang instrumentgruppen
slukkes.
17
