Alfa Romeo 4C 2016 Instrukcja obsługi (in Polish)

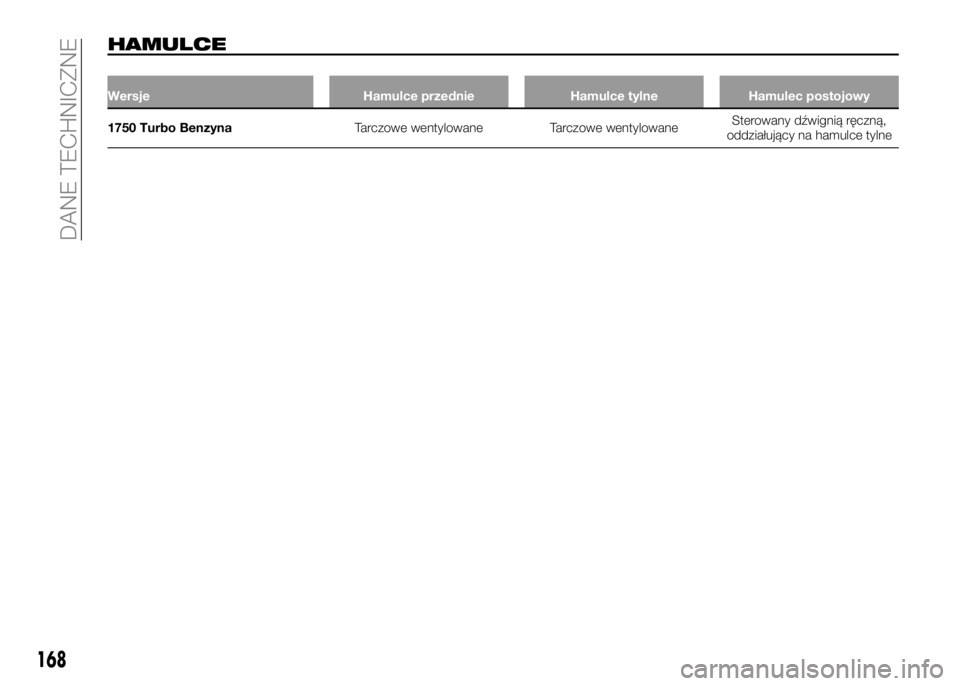

HAMULCE
Wersje Hamulce przednie Hamulce tylne Hamulec postojowy
1750 Turbo BenzynaTarczowe wentylowane Tarczowe wentylowaneSterowany dźwignią ręczną,
oddziałujący na hamulce tylne
168
DANE TECHNICZNE

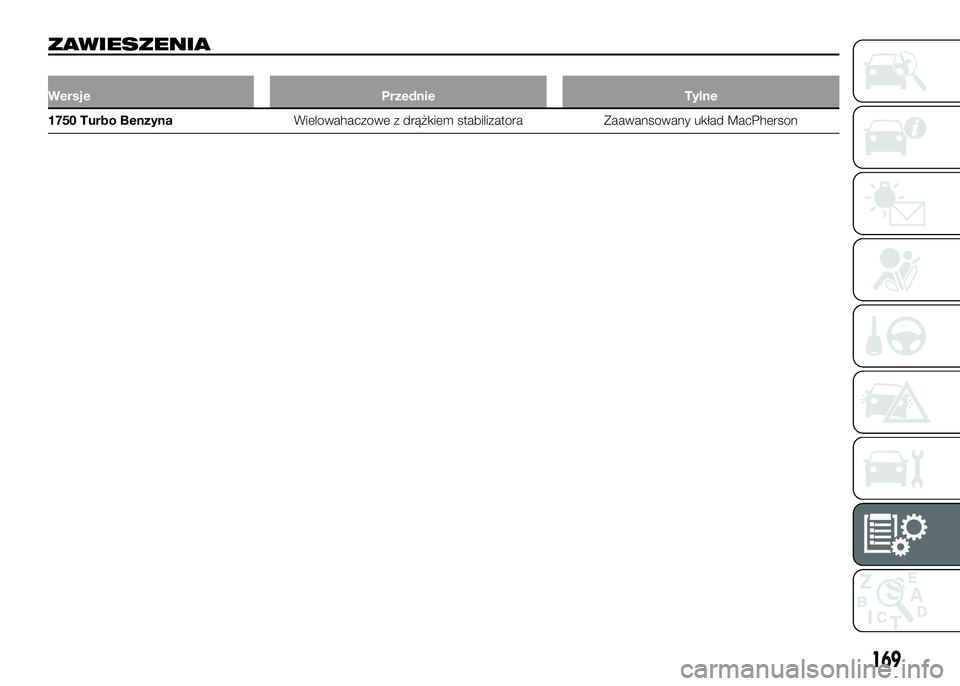

ZAWIESZENIA
Wersje Przednie Tylne
1750 Turbo BenzynaWielowahaczowe z drążkiem stabilizatora Zaawansowany układ MacPherson
169

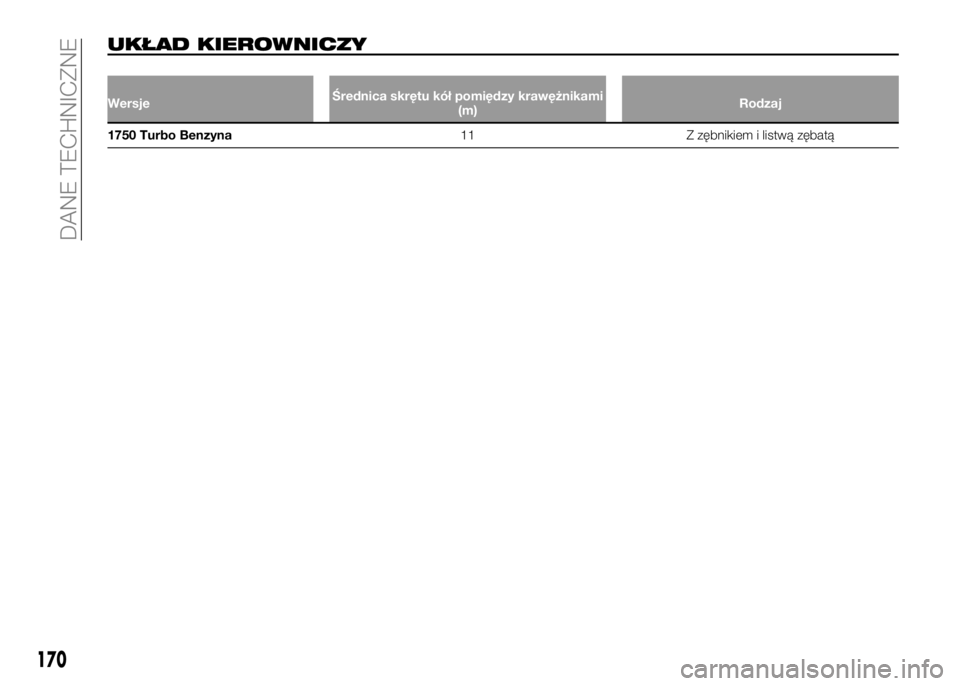

UKŁAD KIEROWNICZY
WersjeŚrednica skrętu kół pomiędzy krawężnikami
(m)Rodzaj
1750 Turbo Benzyna11 Z zębnikiem i listwą zębatą
170
DANE TECHNICZNE

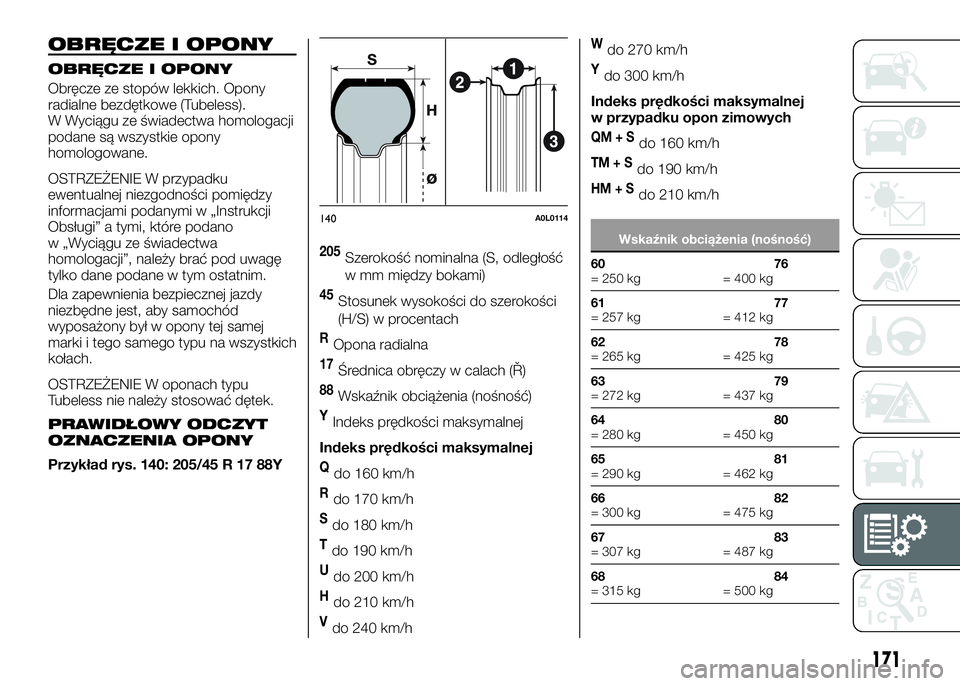

OBRĘCZE I OPONY
OBRĘCZE I OPONY
Obręcze ze stopów lekkich. Opony
radialne bezdętkowe (Tubeless).
W Wyciągu ze świadectwa homologacji
podane są wszystkie opony
homologowane.
OSTRZEŻENIE W przypadku
ewentualnej niezgodności pomiędzy
informacjami podanymi w „Instrukcji
Obsługi” a tymi, które podano
w „Wyciągu ze świadectwa
homologacji”, należy brać pod uwagę
tylko dane podane w tym ostatnim.
Dla zapewnienia bezpiecznej jazdy
niezbędne jest, aby samochód
wyposażony był w opony tej samej
marki i tego samego typu na wszystkich
kołach.
OSTRZEŻENIE W oponach typu
Tubeless nie należy stosować dętek.
PRAWIDŁOWY ODCZYT
OZNACZENIA OPONY
Przykład rys. 140: 205/45 R 17 88Y
205Szerokość nominalna (S, odległość
w mm między bokami)
45Stosunek wysokości do szerokości
(H/S) w procentach
ROpona radialna
17Średnica obręczy w calach (Ř)
88Wskaźnik obciążenia (nośność)
YIndeks prędkości maksymalnej
Indeks prędkości maksymalnej
Qdo 160 km/h
Rdo 170 km/h
Sdo 180 km/h
Tdo 190 km/h
Udo 200 km/h
Hdo 210 km/h
Vdo 240 km/h
Wdo 270 km/h
Ydo 300 km/h
Indeks prędkości maksymalnej
w przypadku opon zimowych
QM+Sdo 160 km/h
TM+Sdo 190 km/h
HM+Sdo 210 km/h
Wskaźnik obciążenia (nośność)
60
= 250 kg76
= 400 kg
61
= 257 kg77
= 412 kg
62
= 265 kg78
= 425 kg
63
= 272 kg79
= 437 kg
64
= 280 kg80
= 450 kg
65
= 290 kg81
= 462 kg
66
= 300 kg82
= 475 kg
67
= 307 kg83
= 487 kg
68
= 315 kg84
= 500 kg
140A0L0114
171

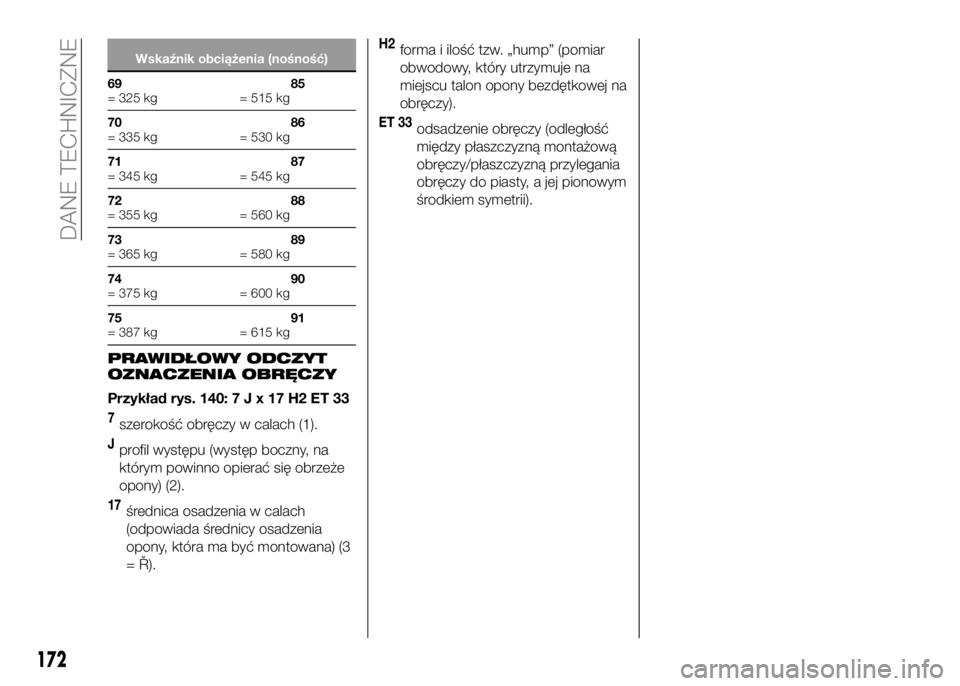

Wskaźnik obciążenia (nośność)
69
= 325 kg85
= 515 kg
70
= 335 kg86
= 530 kg
71
= 345 kg87
= 545 kg
72
= 355 kg88
= 560 kg
73
= 365 kg89
= 580 kg
74
= 375 kg90
= 600 kg
75
= 387 kg91
= 615 kg
PRAWIDŁOWY ODCZYT
OZNACZENIA OBRĘCZY
Przykład rys. 140:7Jx17H2ET33
7szerokość obręczy w calach (1).
Jprofil występu (występ boczny, na
którym powinno opierać się obrzeże
opony) (2).
17średnica osadzenia w calach
(odpowiada średnicy osadzenia
opony, która ma być montowana) (3
= Ř).
H2forma i ilość tzw. „hump” (pomiar
obwodowy, który utrzymuje na
miejscu talon opony bezdętkowej na
obręczy).
ET 33odsadzenie obręczy (odległość
między płaszczyzną montażową
obręczy/płaszczyzną przylegania
obręczy do piasty, a jej pionowym
środkiem symetrii).
172
DANE TECHNICZNE

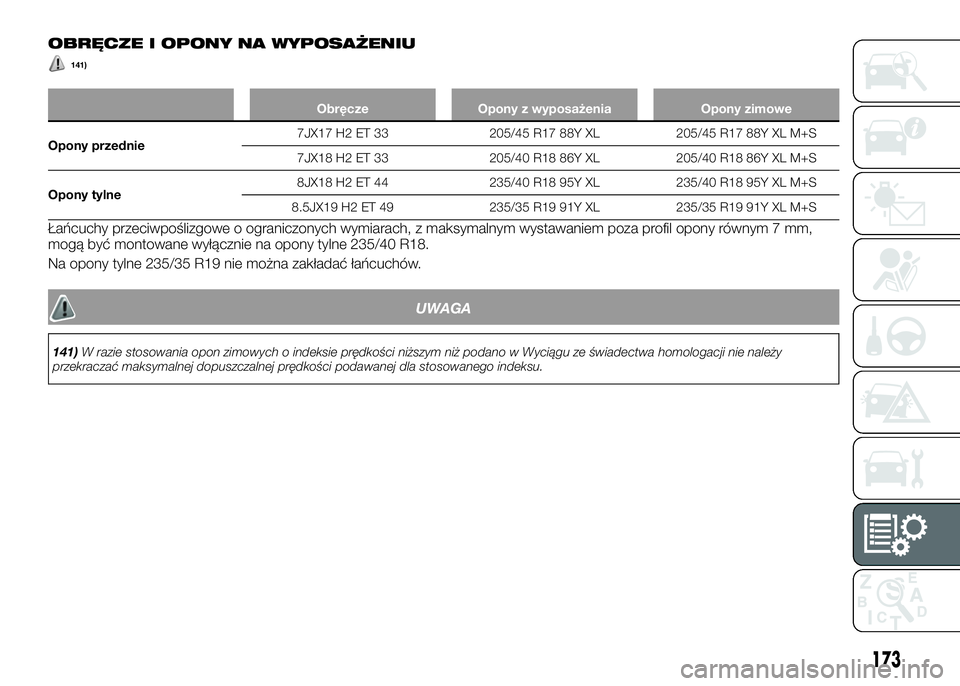

OBRĘCZE I OPONY NA WYPOSAŻENIU
141)
Obręcze Opony z wyposażenia Opony zimowe
Opony przednie7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S
7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Opony tylne8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S
8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Łańcuchy przeciwpoślizgowe o ograniczonych wymiarach, z maksymalnym wystawaniem poza profil opony równym 7 mm,
mogą być montowane wyłącznie na opony tylne 235/40 R18.
Na opony tylne 235/35 R19 nie można zakładać łańcuchów.
UWAGA
141)W razie stosowania opon zimowych o indeksie prędkości niższym niż podano w Wyciągu ze świadectwa homologacji nie należy
przekraczać maksymalnej dopuszczalnej prędkości podawanej dla stosowanego indeksu.
173

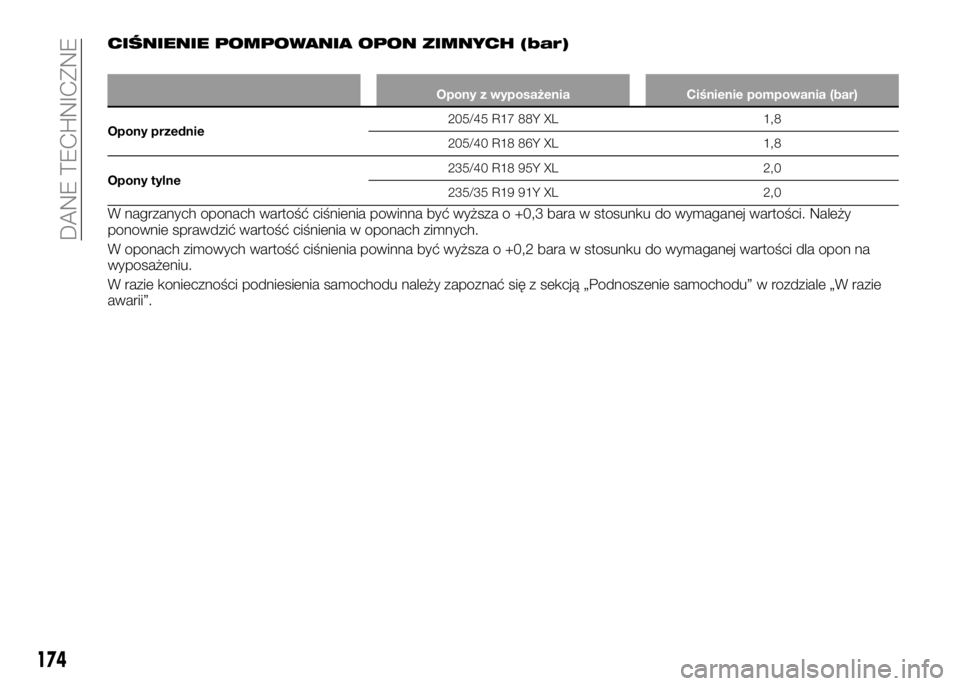

CIŚNIENIE POMPOWANIA OPON ZIMNYCH (bar)
Opony z wyposażenia Ciśnienie pompowania (bar)
Opony przednie205/45 R17 88Y XL 1,8
205/40 R18 86Y XL 1,8
Opony tylne235/40 R18 95Y XL 2,0
235/35 R19 91Y XL 2,0
W nagrzanych oponach wartość ciśnienia powinna być wyższa o +0,3 bara w stosunku do wymaganej wartości. Należy
ponownie sprawdzić wartość ciśnienia w oponach zimnych.
W oponach zimowych wartość ciśnienia powinna być wyższa o +0,2 bara w stosunku do wymaganej wartości dla opon na
wyposażeniu.
W razie konieczności podniesienia samochodu należy zapoznać się z sekcją „Podnoszenie samochodu” w rozdziale „W razie
awarii”.
174
DANE TECHNICZNE

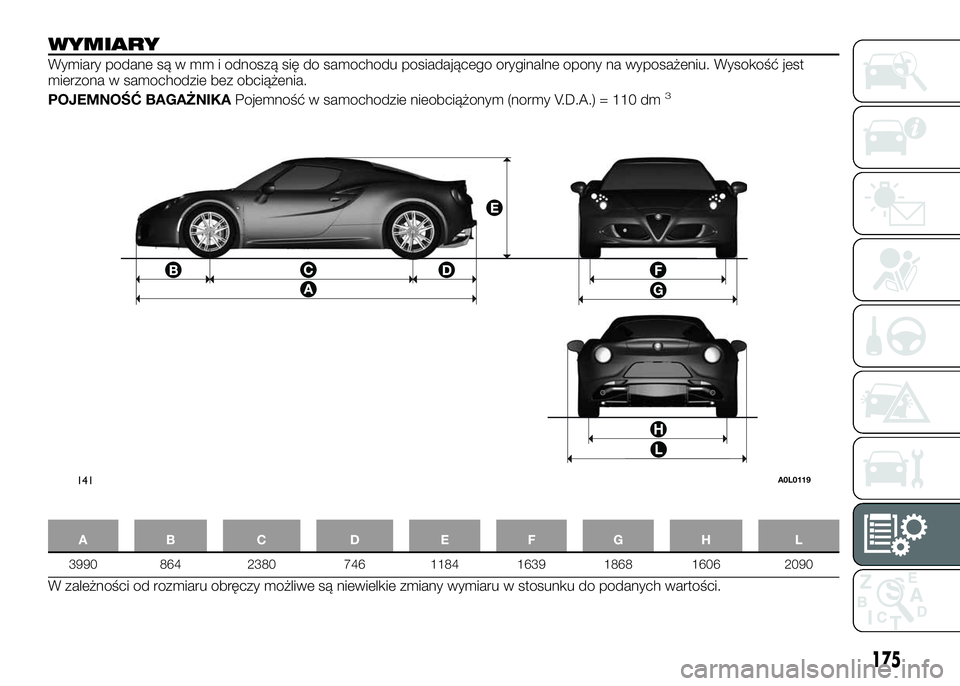

WYMIARY
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia.
POJEMNOŚĆ BAGAŻNIKAPojemność w samochodzie nieobciążonym (normy V.D.A.) = 110 dm
3
AB C D EFGH L
3990 864 2380 746 1184 1639 1868 1606 2090
W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru w stosunku do podanych wartości.
141A0L0119
175

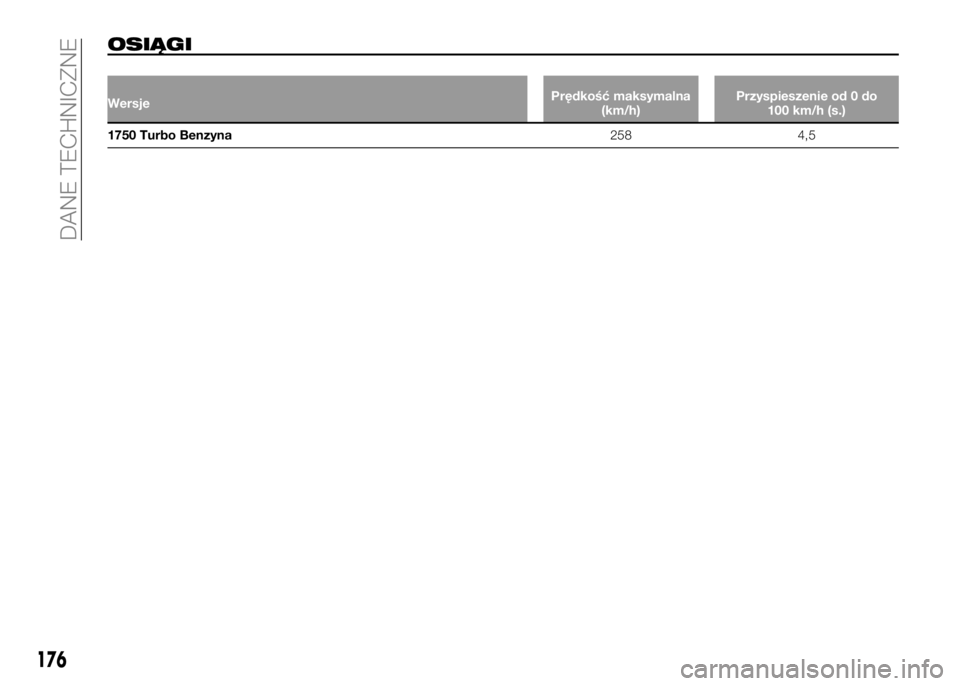

OSIĄGI
WersjePrędkość maksymalna
(km/h)Przyspieszenie od 0 do
100 km/h (s.)
1750 Turbo Benzyna258 4,5
176
DANE TECHNICZNE

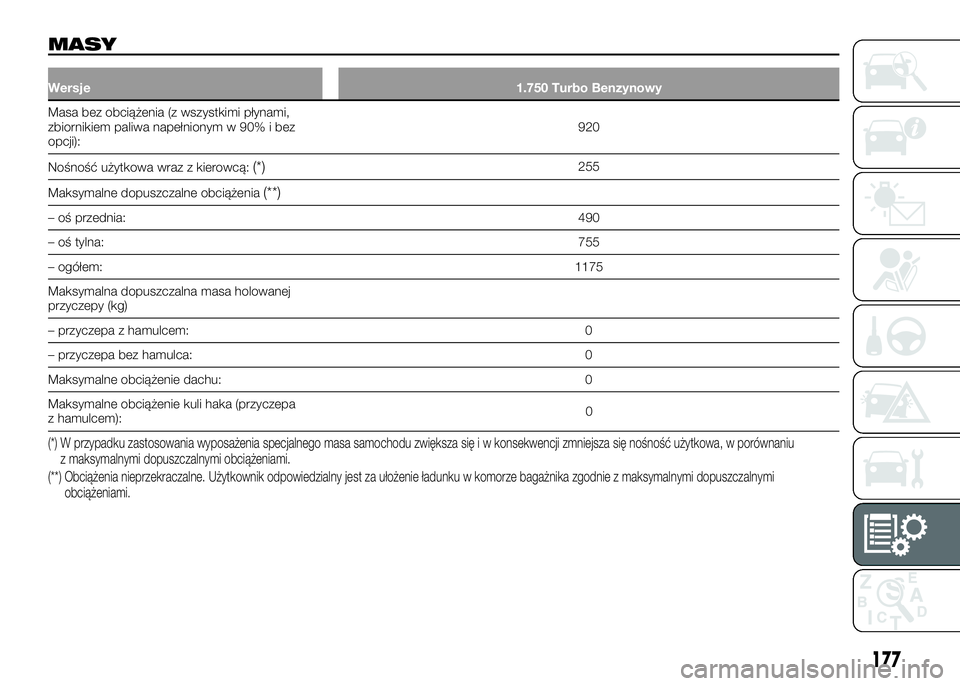

MASY
Wersje1.750 Turbo Benzynowy
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji):920
Nośność użytkowa wraz z kierowcą:
(*)255
Maksymalne dopuszczalne obciążenia
(**)
– oś przednia:490
– oś tylna:755
– ogółem:1175
Maksymalna dopuszczalna masa holowanej
przyczepy (kg)
– przyczepa z hamulcem: 0
– przyczepa bez hamulca: 0
Maksymalne obciążenie dachu: 0
Maksymalne obciążenie kuli haka (przyczepa
z hamulcem):0
(*) W przypadku zastosowania wyposażenia specjalnego masa samochodu zwiększa się i w konsekwencji zmniejsza się nośność użytkowa, w porównaniu
z maksymalnymi dopuszczalnymi obciążeniami.
(**) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika zgodnie z maksymalnymi dopuszczalnymi
obciążeniami.
177
