Alfa Romeo 4C 2016 Instrukcja obsługi (in Polish)

128
W RAZIE AWARII

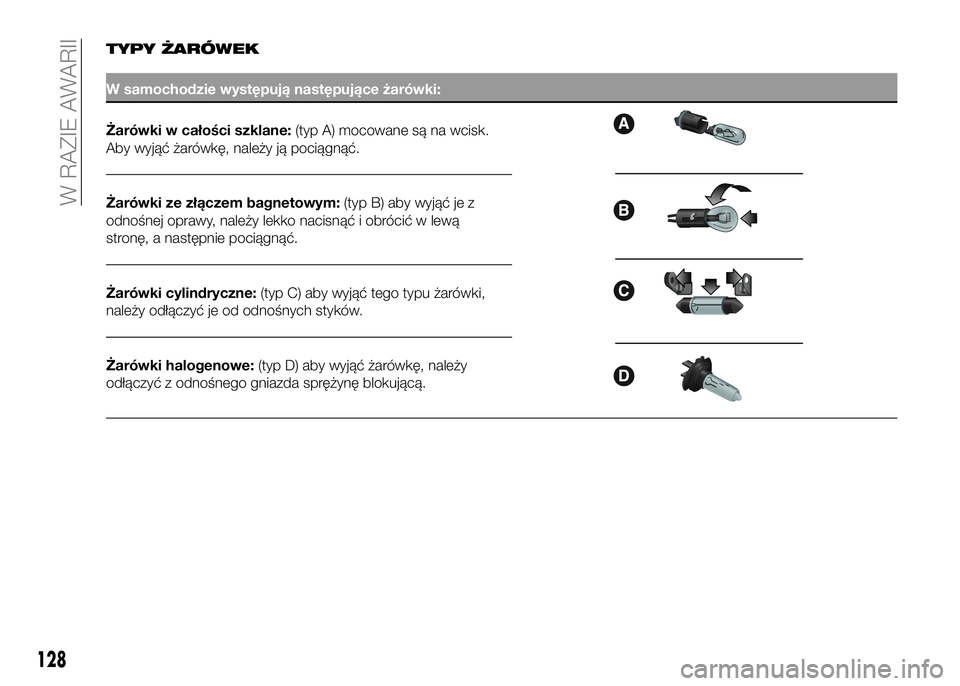

TYPY ŻARÓWEK
W samochodzie występują następujące żarówki:
Żarówki w całości szklane:(typ A) mocowane są na wcisk.
Aby wyjąć żarówkę, należy ją pociągnąć.
Żarówki ze złączem bagnetowym:(typ B) aby wyjąć je z
odnośnej oprawy, należy lekko nacisnąć i obrócić w lewą
stronę, a następnie pociągnąć.
Żarówki cylindryczne:(typ C) aby wyjąć tego typu żarówki,
należy odłączyć je od odnośnych styków.
Żarówki halogenowe:(typ D) aby wyjąć żarówkę, należy
odłączyć z odnośnego gniazda sprężynę blokującą.

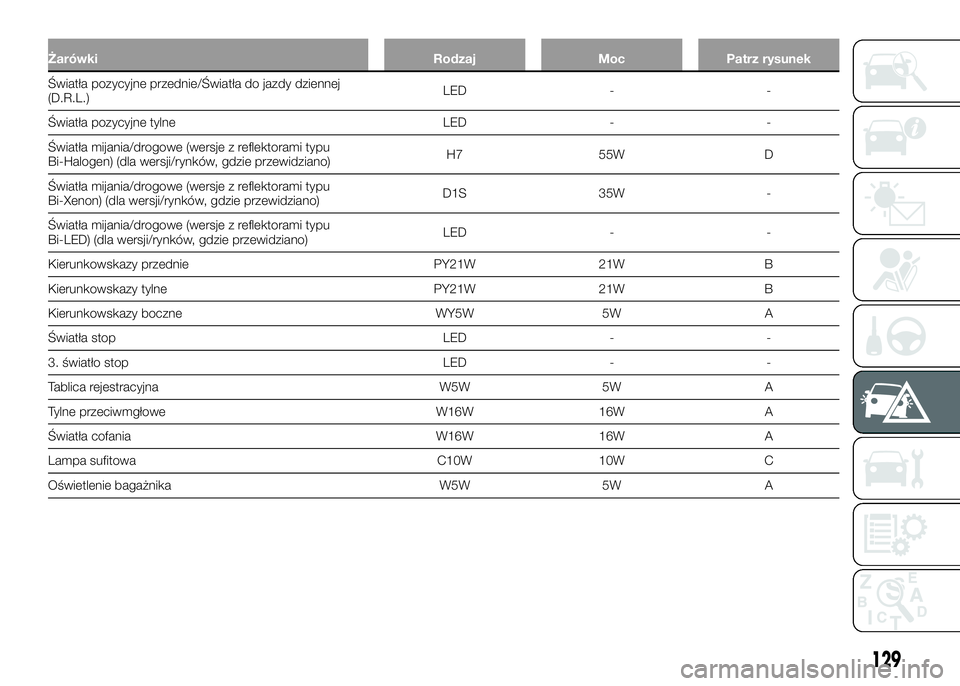

Żarówki Rodzaj Moc Patrz rysunek
Światła pozycyjne przednie/Światła do jazdy dziennej
(D.R.L.)LED - -
Światła pozycyjne tylne LED - -
Światła mijania/drogowe (wersje z reflektorami typu
Bi-Halogen) (dla wersji/rynków, gdzie przewidziano)H7 55W D
Światła mijania/drogowe (wersje z reflektorami typu
Bi-Xenon) (dla wersji/rynków, gdzie przewidziano)D1S 35W -
Światła mijania/drogowe (wersje z reflektorami typu
Bi-LED) (dla wersji/rynków, gdzie przewidziano)LED - -
Kierunkowskazy przednie PY21W 21W B
Kierunkowskazy tylne PY21W 21W B
Kierunkowskazy boczne WY5W 5W A
Światła stop LED - -
3. światło stop LED - -
Tablica rejestracyjna W5W 5W A
Tylne przeciwmgłowe W16W 16W A
Światła cofania W16W 16W A
Lampa sufitowa C10W 10W C
Oświetlenie bagażnika W5W 5W A
129

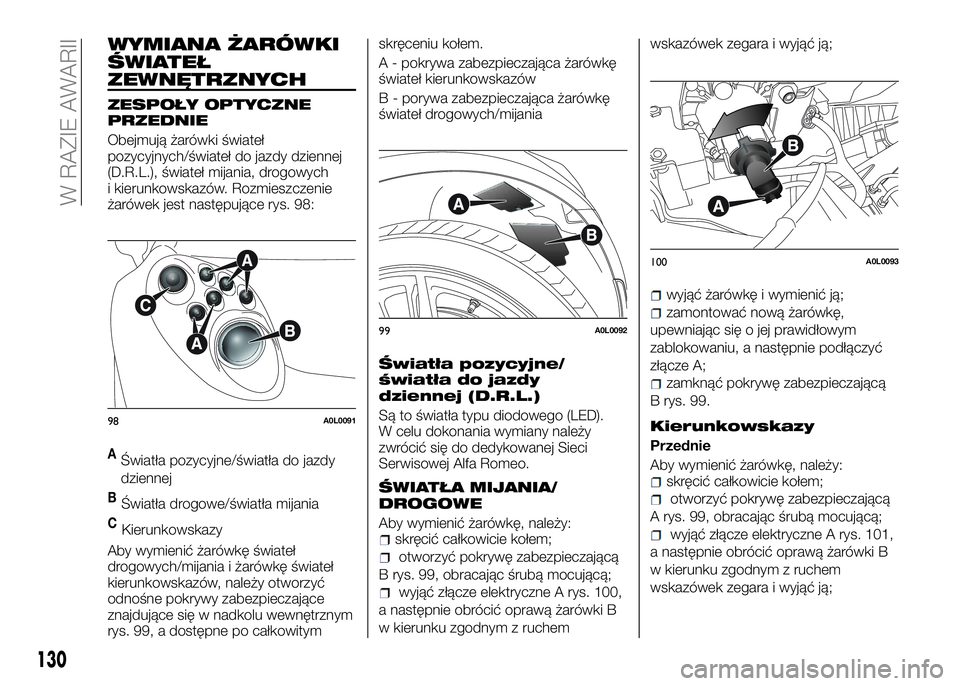

WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCH
ZESPOŁY OPTYCZNE
PRZEDNIE
Obejmują żarówki świateł
pozycyjnych/świateł do jazdy dziennej
(D.R.L.), świateł mijania, drogowych
i kierunkowskazów. Rozmieszczenie
żarówek jest następujące rys. 98:
AŚwiatła pozycyjne/światła do jazdy
dziennej
BŚwiatła drogowe/światła mijania
CKierunkowskazy
Aby wymienić żarówkę świateł
drogowych/mijania i żarówkę świateł
kierunkowskazów, należy otworzyć
odnośne pokrywy zabezpieczające
znajdujące się w nadkolu wewnętrznym
rys. 99, a dostępne po całkowitymskręceniu kołem.
A - pokrywa zabezpieczająca żarówkę
świateł kierunkowskazów
B - porywa zabezpieczająca żarówkę
świateł drogowych/mijania
Światła pozycyjne/
światła do jazdy
dziennej (D.R.L.)
Są to światła typu diodowego (LED).
W celu dokonania wymiany należy
zwrócić się do dedykowanej Sieci
Serwisowej Alfa Romeo.
ŚWIATŁA MIJANIA/
DROGOWE
Aby wymienić żarówkę, należy:skręcić całkowicie kołem;
otworzyć pokrywę zabezpieczającą
B rys. 99, obracając śrubą mocującą;
wyjąć złącze elektryczne A rys. 100,
a następnie obrócić oprawą żarówki B
w kierunku zgodnym z ruchemwskazówek zegara i wyjąć ją;
wyjąć żarówkę i wymienić ją;
zamontować nową żarówkę,
upewniając się o jej prawidłowym
zablokowaniu, a następnie podłączyć
złącze A;
zamknąć pokrywę zabezpieczającą
B rys. 99.
Kierunkowskazy
Przednie
Aby wymienić żarówkę, należy:
skręcić całkowicie kołem;
otworzyć pokrywę zabezpieczającą
A rys. 99, obracając śrubą mocującą;
wyjąć złącze elektryczne A rys. 101,
a następnie obrócić oprawą żarówki B
w kierunku zgodnym z ruchem
wskazówek zegara i wyjąć ją;
98A0L0091
99A0L0092
100A0L0093
130
W RAZIE AWARII

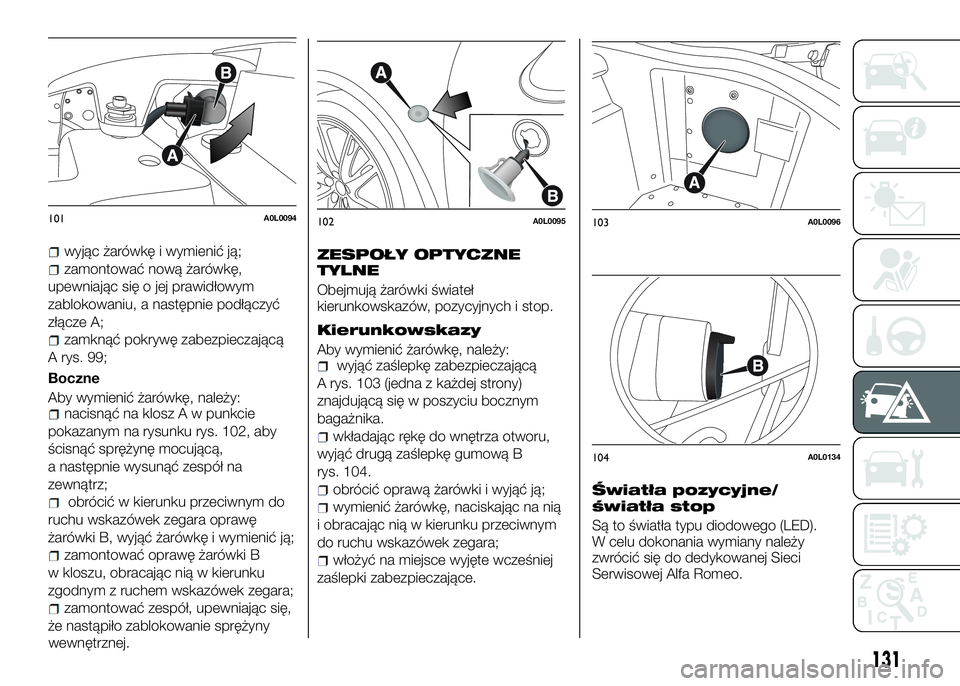

wyjąc żarówkę i wymienić ją;
zamontować nową żarówkę,
upewniając się o jej prawidłowym
zablokowaniu, a następnie podłączyć
złącze A;
zamknąć pokrywę zabezpieczającą
A rys. 99;
Boczne
Aby wymienić żarówkę, należy:
nacisnąć na klosz A w punkcie
pokazanym na rysunku rys. 102, aby
ścisnąć sprężynę mocującą,
a następnie wysunąć zespół na
zewnątrz;
obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawę
żarówki B, wyjąć żarówkę i wymienić ją;
zamontować oprawę żarówki B
w kloszu, obracając nią w kierunku
zgodnym z ruchem wskazówek zegara;
zamontować zespół, upewniając się,
że nastąpiło zablokowanie sprężyny
wewnętrznej.
ZESPOŁY OPTYCZNE
TYLNE
Obejmują żarówki świateł
kierunkowskazów, pozycyjnych i stop.
Kierunkowskazy
Aby wymienić żarówkę, należy:wyjąć zaślepkę zabezpieczającą
A rys. 103 (jedna z każdej strony)
znajdującą się w poszyciu bocznym
bagażnika.
wkładając rękę do wnętrza otworu,
wyjąć drugą zaślepkę gumową B
rys. 104.
obrócić oprawą żarówki i wyjąć ją;
wymienić żarówkę, naciskając na nią
i obracając nią w kierunku przeciwnym
do ruchu wskazówek zegara;
włożyć na miejsce wyjęte wcześniej
zaślepki zabezpieczające.
Światła pozycyjne/
światła stop
Są to światła typu diodowego (LED).
W celu dokonania wymiany należy
zwrócić się do dedykowanej Sieci
Serwisowej Alfa Romeo.
101A0L0094102A0L0095103A0L0096
104A0L0134
131

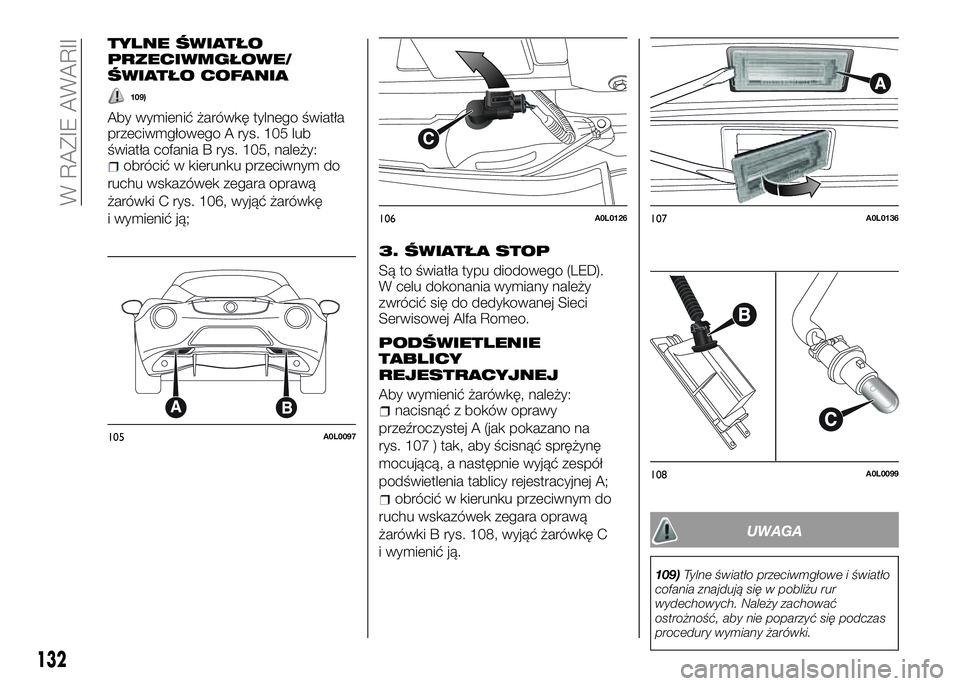

TYLNE ŚWIATŁO
PRZECIWMGŁOWE/
ŚWIATŁO COFANIA
109)
Aby wymienić żarówkę tylnego światła
przeciwmgłowego A rys. 105 lub
światła cofania B rys. 105, należy:
obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawą
żarówki C rys. 106, wyjąć żarówkę
i wymienić ją;
3. ŚWIATŁA STOP
Są to światła typu diodowego (LED).
W celu dokonania wymiany należy
zwrócić się do dedykowanej Sieci
Serwisowej Alfa Romeo.
PODŚWIETLENIE
TABLICY
REJESTRACYJNEJ
Aby wymienić żarówkę, należy:nacisnąć z boków oprawy
przeźroczystej A (jak pokazano na
rys. 107 ) tak, aby ścisnąć sprężynę
mocującą, a następnie wyjąć zespół
podświetlenia tablicy rejestracyjnej A;
obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawą
żarówki B rys. 108, wyjąć żarówkę C
i wymienić ją.
UWAGA
109)Tylne światło przeciwmgłowe i światło
cofania znajdują się w pobliżu rur
wydechowych. Należy zachować
ostrożność, aby nie poparzyć się podczas
procedury wymiany żarówki.
105A0L0097
106A0L0126107A0L0136
108A0L0099
132
W RAZIE AWARII

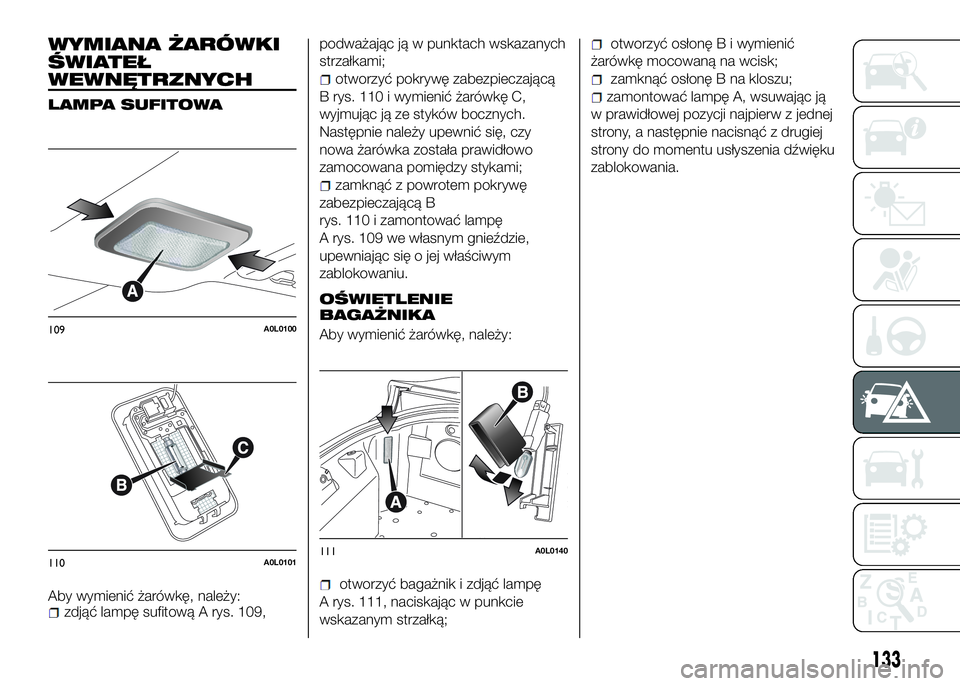

WYMIANA ŻARÓWKI
ŚWIATEŁ
WEWNĘTRZNYCH
LAMPA SUFITOWA
Aby wymienić żarówkę, należy:zdjąć lampę sufitową A rys. 109,podważając ją w punktach wskazanych
strzałkami;
otworzyć pokrywę zabezpieczającą
B rys. 110 i wymienić żarówkę C,
wyjmując ją ze styków bocznych.
Następnie należy upewnić się, czy
nowa żarówka została prawidłowo
zamocowana pomiędzy stykami;
zamknąć z powrotem pokrywę
zabezpieczającą B
rys. 110 i zamontować lampę
A rys. 109 we własnym gnieździe,
upewniając się o jej właściwym
zablokowaniu.
OŚWIETLENIE
BAGAŻNIKA
Aby wymienić żarówkę, należy:
otworzyć bagażnik i zdjąć lampę
A rys. 111, naciskając w punkcie
wskazanym strzałką;
otworzyć osłonę B i wymienić
żarówkę mocowaną na wcisk;
zamknąć osłonę B na kloszu;
zamontować lampę A, wsuwając ją
w prawidłowej pozycji najpierw z jednej
strony, a następnie nacisnąć z drugiej
strony do momentu usłyszenia dźwięku
zablokowania.
109A0L0100
110A0L0101111A0L0140
133

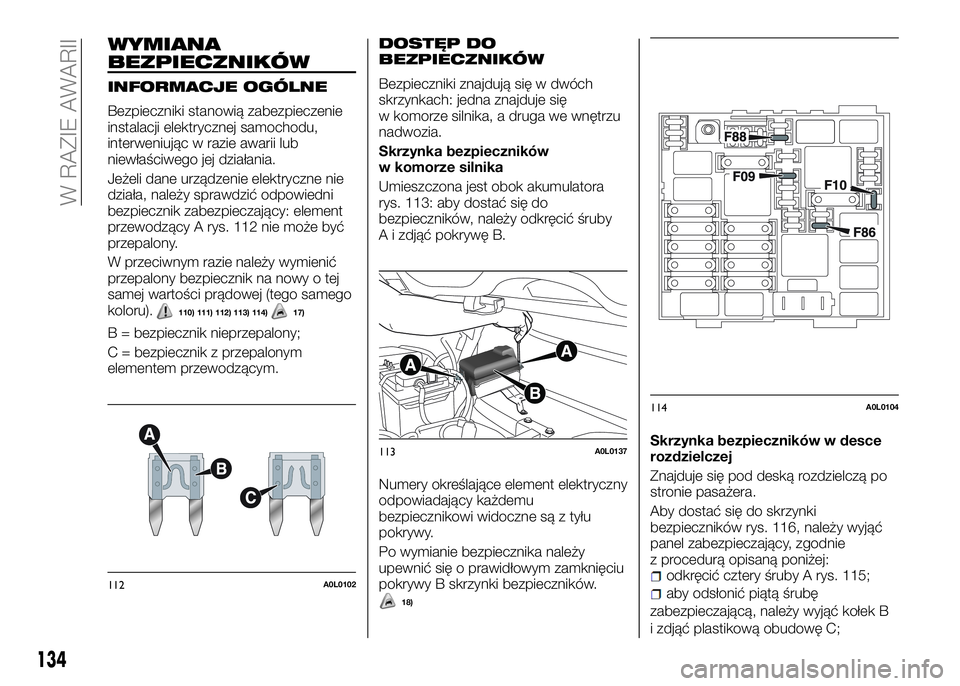

WYMIANA
BEZPIECZNIKÓW
INFORMACJE OGÓLNE
Bezpieczniki stanowią zabezpieczenie
instalacji elektrycznej samochodu,
interweniując w razie awarii lub
niewłaściwego jej działania.
Jeżeli dane urządzenie elektryczne nie
działa, należy sprawdzić odpowiedni
bezpiecznik zabezpieczający: element
przewodzący A rys. 112 nie może być
przepalony.
W przeciwnym razie należy wymienić
przepalony bezpiecznik na nowy o tej
samej wartości prądowej (tego samego
koloru).
110) 111) 112) 113) 114)17)
B = bezpiecznik nieprzepalony;
C = bezpiecznik z przepalonym
elementem przewodzącym.
DOSTĘP DO
BEZPIECZNIKÓW
Bezpieczniki znajdują się w dwóch
skrzynkach: jedna znajduje się
w komorze silnika, a druga we wnętrzu
nadwozia.
Skrzynka bezpieczników
w komorze silnika
Umieszczona jest obok akumulatora
rys. 113: aby dostać się do
bezpieczników, należy odkręcić śruby
A i zdjąć pokrywę B.
Numery określające element elektryczny
odpowiadający każdemu
bezpiecznikowi widoczne są z tyłu
pokrywy.
Po wymianie bezpiecznika należy
upewnić się o prawidłowym zamknięciu
pokrywy B skrzynki bezpieczników.
18)
Skrzynka bezpieczników w desce
rozdzielczej
Znajduje się pod deską rozdzielczą po
stronie pasażera.
Aby dostać się do skrzynki
bezpieczników rys. 116, należy wyjąć
panel zabezpieczający, zgodnie
z procedurą opisaną poniżej:
odkręcić cztery śruby A rys. 115;
aby odsłonić piątą śrubę
zabezpieczającą, należy wyjąć kołek B
i zdjąć plastikową obudowę C;112A0L0102
113A0L0137
114A0L0104
134
W RAZIE AWARII

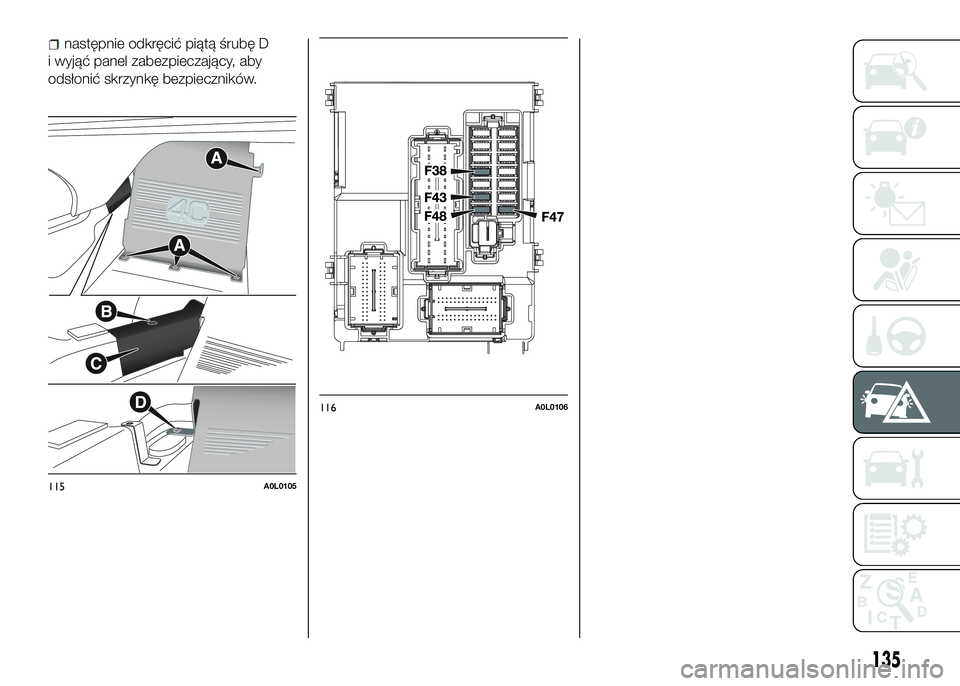

następnie odkręcić piątą śrubę D
i wyjąć panel zabezpieczający, aby
odsłonić skrzynkę bezpieczników.
115A0L0105
116A0L0106
135

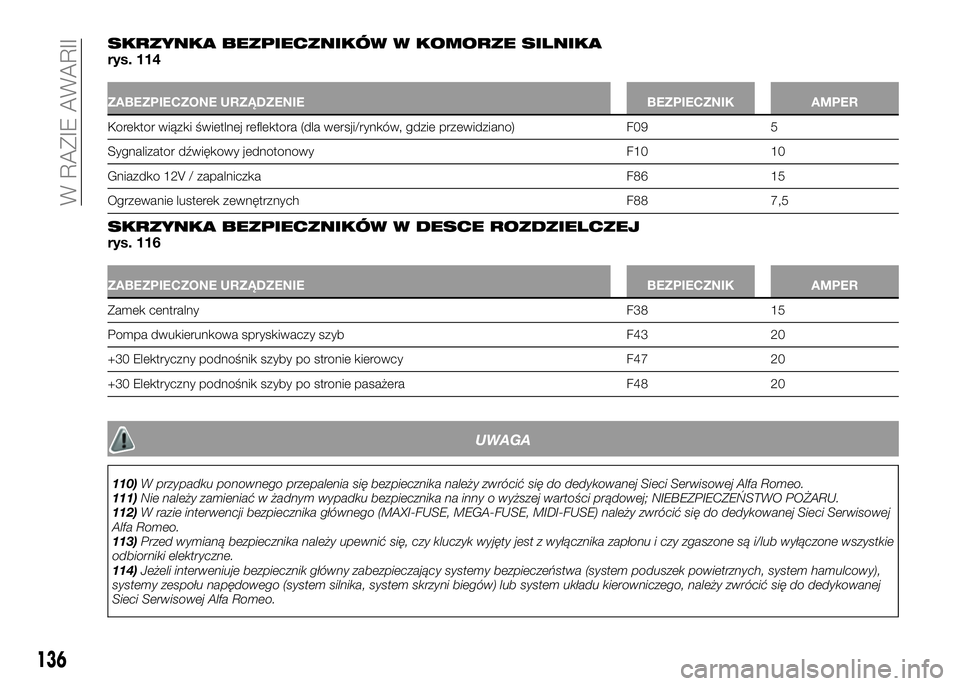

SKRZYNKA BEZPIECZNIKÓW W KOMORZE SILNIKArys. 114
ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPER
Korektor wiązki świetlnej reflektora (dla wersji/rynków, gdzie przewidziano) F09 5
Sygnalizator dźwiękowy jednotonowy F10 10
Gniazdko 12V / zapalniczka F86 15
Ogrzewanie lusterek zewnętrznych F88 7,5
SKRZYNKA BEZPIECZNIKÓW W DESCE ROZDZIELCZEJrys. 116
ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPER
Zamek centralnyF38 15
Pompa dwukierunkowa spryskiwaczy szyb F43 20
+30 Elektryczny podnośnik szyby po stronie kierowcy F47 20
+30 Elektryczny podnośnik szyby po stronie pasażera F48 20
UWAGA
110)W przypadku ponownego przepalenia się bezpiecznika należy zwrócić się do dedykowanej Sieci Serwisowej Alfa Romeo.
111)Nie należy zamieniać w żadnym wypadku bezpiecznika na inny o wyższej wartości prądowej; NIEBEZPIECZEŃSTWO POŻARU.
112)W razie interwencji bezpiecznika głównego (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) należy zwrócić się do dedykowanej Sieci Serwisowej
Alfa Romeo.
113)Przed wymianą bezpiecznika należy upewnić się, czy kluczyk wyjęty jest z wyłącznika zapłonu i czy zgaszone są i/lub wyłączone wszystkie
odbiorniki elektryczne.
114)Jeżeli interweniuje bezpiecznik główny zabezpieczający systemy bezpieczeństwa (system poduszek powietrznych, system hamulcowy),
systemy zespołu napędowego (system silnika, system skrzyni biegów) lub system układu kierowniczego, należy zwrócić się do dedykowanej
Sieci Serwisowej Alfa Romeo.
136
W RAZIE AWARII

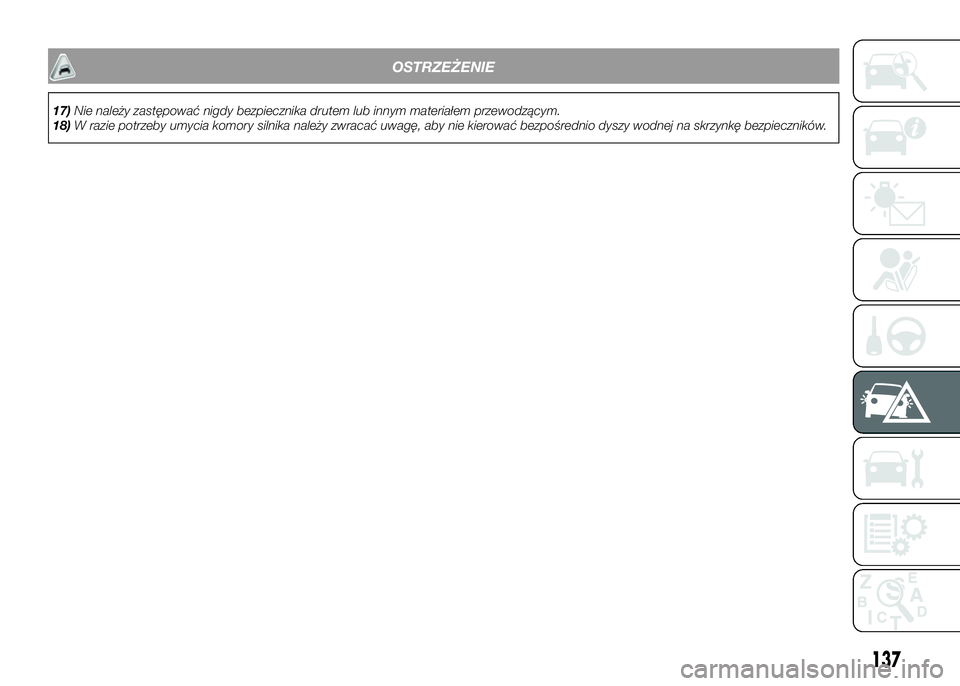

OSTRZEŻENIE
17)Nie należy zastępować nigdy bezpiecznika drutem lub innym materiałem przewodzącym.
18)W razie potrzeby umycia komory silnika należy zwracać uwagę, aby nie kierować bezpośrednio dyszy wodnej na skrzynkę bezpieczników.
