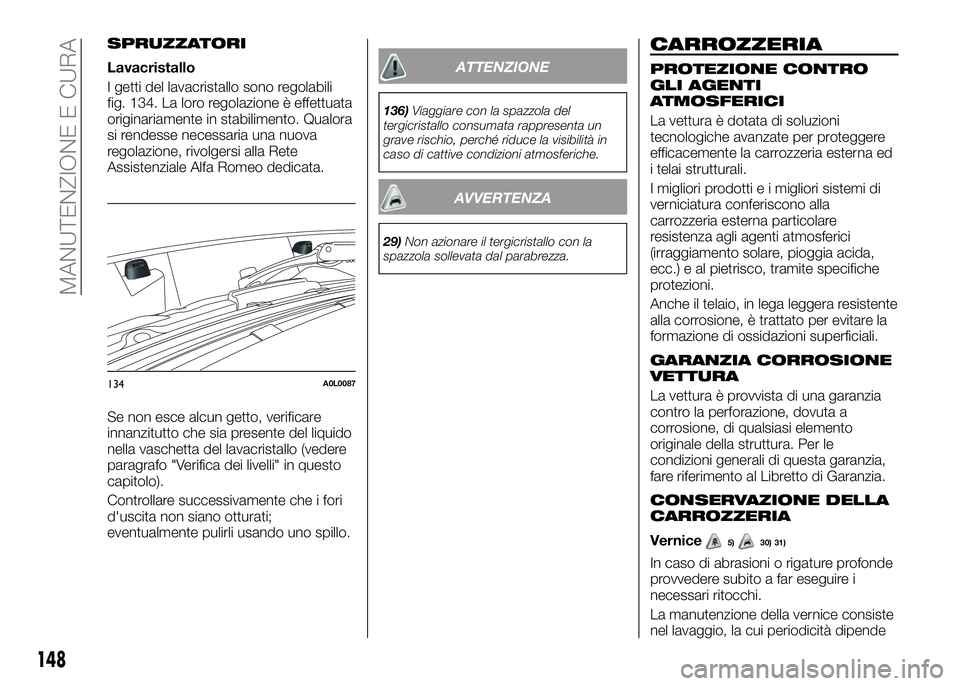

SPRUZZATORI
Lavacristallo
I getti del lavacristallo sono regolabili
fig. 134. La loro regolazione è effettuata
originariamente in stabilimento. Qualora
si rendesse necessaria una nuova
regolazione, rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
Se non esce alcun getto, verificare
innanzitutto che sia presente del liquido
nella vaschetta del lavacristallo (vedere
paragrafo "Verifica dei livelli" in questo
capitolo).
Controllare successivamente che i fori
d'uscita non siano otturati;
eventualmente pulirli usando uno spillo.ATTENZIONE
136)Viaggiare con la spazzola del
tergicristallo consumata rappresenta un
grave rischio, perché riduce la visibilità in
caso di cattive condizioni atmosferiche.
AVVERTENZA
29)Non azionare il tergicristallo con la
spazzola sollevata dal parabrezza.
CARROZZERIA
PROTEZIONE CONTRO
GLI AGENTI
ATMOSFERICI
La vettura è dotata di soluzioni
tecnologiche avanzate per proteggere
efficacemente la carrozzeria esterna ed
i telai strutturali.
I migliori prodotti e i migliori sistemi di
verniciatura conferiscono alla
carrozzeria esterna particolare
resistenza agli agenti atmosferici
(irraggiamento solare, pioggia acida,
ecc.) e al pietrisco, tramite specifiche
protezioni.
Anche il telaio, in lega leggera resistente
alla corrosione, è trattato per evitare la
formazione di ossidazioni superficiali.
GARANZIA CORROSIONE
VETTURA
La vettura è provvista di una garanzia
contro la perforazione, dovuta a
corrosione, di qualsiasi elemento
originale della struttura. Per le
condizioni generali di questa garanzia,
fare riferimento al Libretto di Garanzia.
CONSERVAZIONE DELLA
CARROZZERIA
Vernice5)30) 31)
In caso di abrasioni o rigature profonde
provvedere subito a far eseguire i
necessari ritocchi.
La manutenzione della vernice consiste
nel lavaggio, la cui periodicità dipende
134A0L0087
148
MANUTENZIONE E CURA
Page 152 of 190

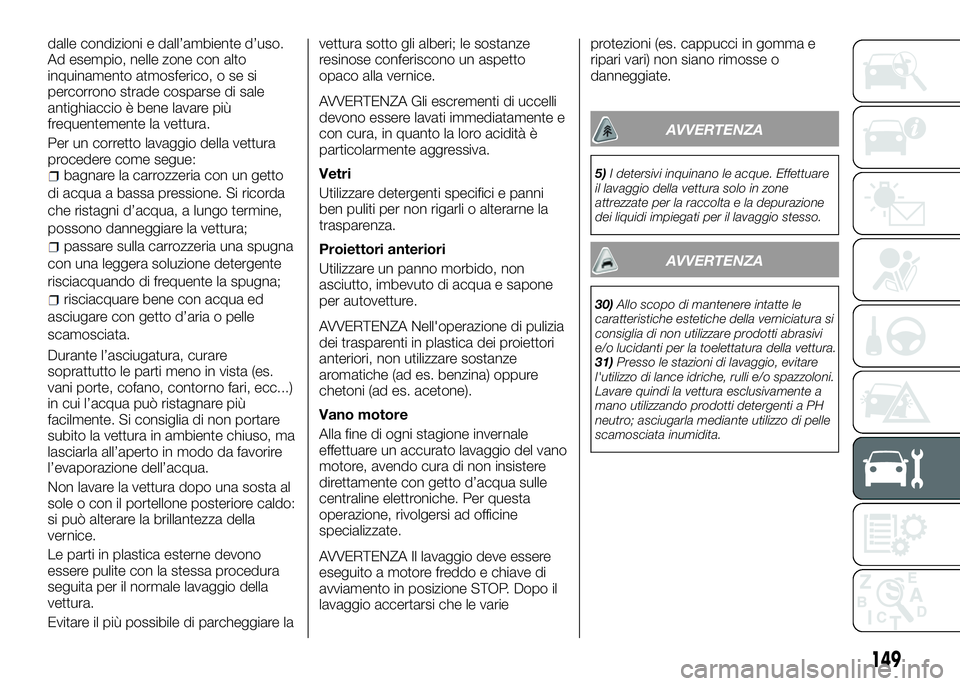

dalle condizioni e dall’ambiente d’uso.
Ad esempio, nelle zone con alto
inquinamento atmosferico, o se si
percorrono strade cosparse di sale
antighiaccio è bene lavare più
frequentemente la vettura.
Per un corretto lavaggio della vettura
procedere come segue:
bagnare la carrozzeria con un getto
di acqua a bassa pressione. Si ricorda
che ristagni d’acqua, a lungo termine,
possono danneggiare la vettura;
passare sulla carrozzeria una spugna
con una leggera soluzione detergente
risciacquando di frequente la spugna;
risciacquare bene con acqua ed
asciugare con getto d’aria o pelle
scamosciata.
Durante l’asciugatura, curare
soprattutto le parti meno in vista (es.
vani porte, cofano, contorno fari, ecc...)
in cui l’acqua può ristagnare più
facilmente. Si consiglia di non portare
subito la vettura in ambiente chiuso, ma
lasciarla all’aperto in modo da favorire
l’evaporazione dell’acqua.
Non lavare la vettura dopo una sosta al
sole o con il portellone posteriore caldo:
si può alterare la brillantezza della
vernice.
Le parti in plastica esterne devono
essere pulite con la stessa procedura
seguita per il normale lavaggio della
vettura.
Evitare il più possibile di parcheggiare lavettura sotto gli alberi; le sostanze
resinose conferiscono un aspetto
opaco alla vernice.
AVVERTENZA Gli escrementi di uccelli
devono essere lavati immediatamente e
con cura, in quanto la loro acidità è
particolarmente aggressiva.
Vetri
Utilizzare detergenti specifici e panni
ben puliti per non rigarli o alterarne la
trasparenza.
Proiettori anteriori
Utilizzare un panno morbido, non
asciutto, imbevuto di acqua e sapone
per autovetture.
AVVERTENZA Nell'operazione di pulizia
dei trasparenti in plastica dei proiettori
anteriori, non utilizzare sostanze
aromatiche (ad es. benzina) oppure
chetoni (ad es. acetone).
Vano motore
Alla fine di ogni stagione invernale
effettuare un accurato lavaggio del vano
motore, avendo cura di non insistere
direttamente con getto d’acqua sulle
centraline elettroniche. Per questa
operazione, rivolgersi ad officine
specializzate.
AVVERTENZA Il lavaggio deve essere
eseguito a motore freddo e chiave di
avviamento in posizione STOP. Dopo il
lavaggio accertarsi che le varieprotezioni (es. cappucci in gomma e
ripari vari) non siano rimosse o
danneggiate.
AVVERTENZA
5)I detersivi inquinano le acque. Effettuare
il lavaggio della vettura solo in zone
attrezzate per la raccolta e la depurazione
dei liquidi impiegati per il lavaggio stesso.
AVVERTENZA
30)Allo scopo di mantenere intatte le
caratteristiche estetiche della verniciatura si
consiglia di non utilizzare prodotti abrasivi
e/o lucidanti per la toelettatura della vettura.
31)Presso le stazioni di lavaggio, evitare
l'utilizzo di lance idriche, rulli e/o spazzoloni.
Lavare quindi la vettura esclusivamente a
mano utilizzando prodotti detergenti a PH
neutro; asciugarla mediante utilizzo di pelle
scamosciata inumidita.
149
Page 153 of 190

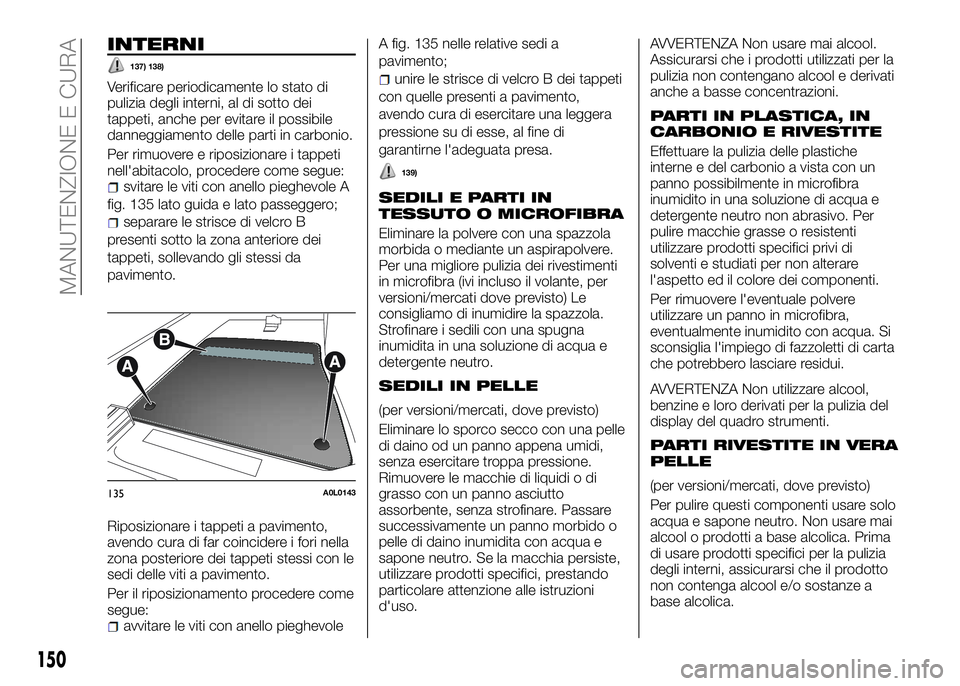

INTERNI
137) 138)
Verificare periodicamente lo stato di
pulizia degli interni, al di sotto dei
tappeti, anche per evitare il possibile
danneggiamento delle parti in carbonio.
Per rimuovere e riposizionare i tappeti
nell'abitacolo, procedere come segue:
svitare le viti con anello pieghevole A
fig. 135 lato guida e lato passeggero;
separare le strisce di velcro B
presenti sotto la zona anteriore dei
tappeti, sollevando gli stessi da
pavimento.
Riposizionare i tappeti a pavimento,
avendo cura di far coincidere i fori nella
zona posteriore dei tappeti stessi con le
sedi delle viti a pavimento.
Per il riposizionamento procedere come
segue:
avvitare le viti con anello pieghevoleA fig. 135 nelle relative sedi a
pavimento;
unire le strisce di velcro B dei tappeti
con quelle presenti a pavimento,
avendo cura di esercitare una leggera
pressione su di esse, al fine di
garantirne l'adeguata presa.
139)
SEDILI E PARTI IN
TESSUTO O MICROFIBRA
Eliminare la polvere con una spazzola
morbida o mediante un aspirapolvere.
Per una migliore pulizia dei rivestimenti
in microfibra (ivi incluso il volante, per
versioni/mercati dove previsto) Le
consigliamo di inumidire la spazzola.
Strofinare i sedili con una spugna
inumidita in una soluzione di acqua e
detergente neutro.
SEDILI IN PELLE
(per versioni/mercati, dove previsto)
Eliminare lo sporco secco con una pelle
di daino od un panno appena umidi,
senza esercitare troppa pressione.
Rimuovere le macchie di liquidi o di
grasso con un panno asciutto
assorbente, senza strofinare. Passare
successivamente un panno morbido o
pelle di daino inumidita con acqua e
sapone neutro. Se la macchia persiste,
utilizzare prodotti specifici, prestando
particolare attenzione alle istruzioni
d'uso.AVVERTENZA Non usare mai alcool.
Assicurarsi che i prodotti utilizzati per la
pulizia non contengano alcool e derivati
anche a basse concentrazioni.
PARTI IN PLASTICA, IN
CARBONIO E RIVESTITE
Effettuare la pulizia delle plastiche
interne e del carbonio a vista con un
panno possibilmente in microfibra
inumidito in una soluzione di acqua e
detergente neutro non abrasivo. Per
pulire macchie grasse o resistenti
utilizzare prodotti specifici privi di
solventi e studiati per non alterare
l'aspetto ed il colore dei componenti.
Per rimuovere l'eventuale polvere
utilizzare un panno in microfibra,
eventualmente inumidito con acqua. Si
sconsiglia l'impiego di fazzoletti di carta
che potrebbero lasciare residui.
AVVERTENZA Non utilizzare alcool,
benzine e loro derivati per la pulizia del
display del quadro strumenti.
PARTI RIVESTITE IN VERA
PELLE
(per versioni/mercati, dove previsto)
Per pulire questi componenti usare solo
acqua e sapone neutro. Non usare mai
alcool o prodotti a base alcolica. Prima
di usare prodotti specifici per la pulizia
degli interni, assicurarsi che il prodotto
non contenga alcool e/o sostanze a
base alcolica.135A0L0143
150
MANUTENZIONE E CURA
Page 154 of 190

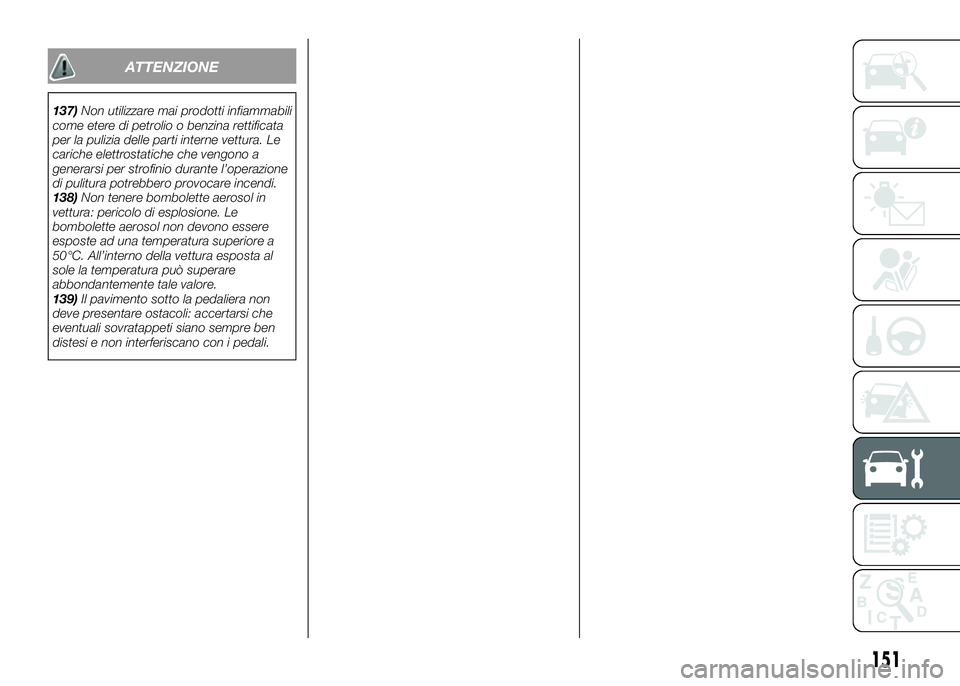

ATTENZIONE
137)Non utilizzare mai prodotti infiammabili
come etere di petrolio o benzina rettificata
per la pulizia delle parti interne vettura. Le
cariche elettrostatiche che vengono a
generarsi per strofinio durante l’operazione
di pulitura potrebbero provocare incendi.
138)Non tenere bombolette aerosol in
vettura: pericolo di esplosione. Le
bombolette aerosol non devono essere
esposte ad una temperatura superiore a
50°C. All’interno della vettura esposta al
sole la temperatura può superare
abbondantemente tale valore.
139)Il pavimento sotto la pedaliera non
deve presentare ostacoli: accertarsi che
eventuali sovratappeti siano sempre ben
distesi e non interferiscano con i pedali.
151
Page 155 of 190
DATI TECNICI
Quanto può essere utile per capire
com'è fatta e come funziona la Sua
automobile è contenuto in questo
capitolo e illustrato con dati, tabelle e
grafici. Per l'appassionato, il tecnico,
ma anche semplicemente per chi vuol
conoscere in ogni dettaglio la propria
vettura.DATI PER L'IDENTIFICAZIONE. . . .153
CODICE MOTORE - VERSIONI
CARROZZERIA.............155
MOTORE.................156
ALIMENTAZIONE............157
TRASMISSIONE.............158
FRENI...................159
SOSPENSIONI..............160
STERZO..................161
RUOTE..................162
DIMENSIONI...............166
PRESTAZIONI..............167
PESI....................168
RIFORNIMENTI.............169
FLUIDI E LUBRIFICANTI........170
CONSUMO DI COMBUSTIBILE . . .173
EMISSIONI DI CO
2...........174
DISPOSIZIONI PER TRATTAMENTO
VEICOLO A FINE CICLO VITA. . . .175
152
Page 156 of 190

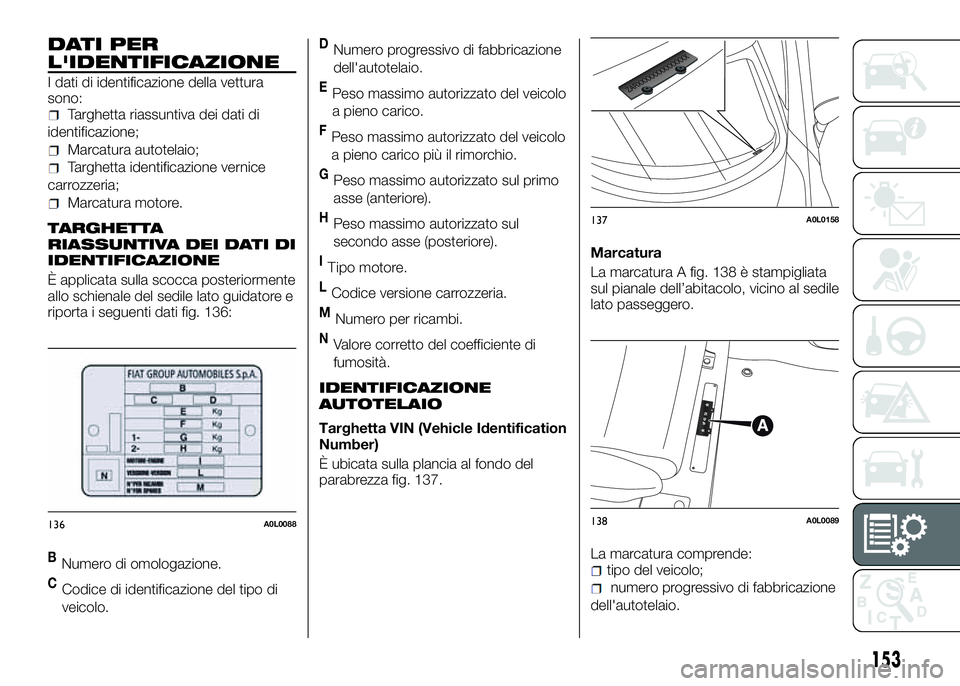

DATI PER
L'IDENTIFICAZIONE
I dati di identificazione della vettura
sono:
Targhetta riassuntiva dei dati di
identificazione;
Marcatura autotelaio;
Targhetta identificazione vernice
carrozzeria;
Marcatura motore.
TARGHETTA
RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
È applicata sulla scocca posteriormente
allo schienale del sedile lato guidatore e
riporta i seguenti dati fig. 136:
BNumero di omologazione.
CCodice di identificazione del tipo di
veicolo.
DNumero progressivo di fabbricazione
dell'autotelaio.
EPeso massimo autorizzato del veicolo
a pieno carico.
FPeso massimo autorizzato del veicolo
a pieno carico più il rimorchio.
GPeso massimo autorizzato sul primo
asse (anteriore).
HPeso massimo autorizzato sul
secondo asse (posteriore).
ITipo motore.
LCodice versione carrozzeria.
MNumero per ricambi.
NValore corretto del coefficiente di
fumosità.
IDENTIFICAZIONE
AUTOTELAIO
Targhetta VIN (Vehicle Identification
Number)
È ubicata sulla plancia al fondo del
parabrezza fig. 137.Marcatura
La marcatura A fig. 138 è stampigliata
sul pianale dell’abitacolo, vicino al sedile
lato passeggero.
La marcatura comprende:
tipo del veicolo;
numero progressivo di fabbricazione
dell'autotelaio.
136A0L0088
137A0L0158
138A0L0089
153
Page 157 of 190
TARGHETTA DI
IDENTIFICAZIONE
VERNICE CARROZZERIA
È applicata sotto il portellone posteriore

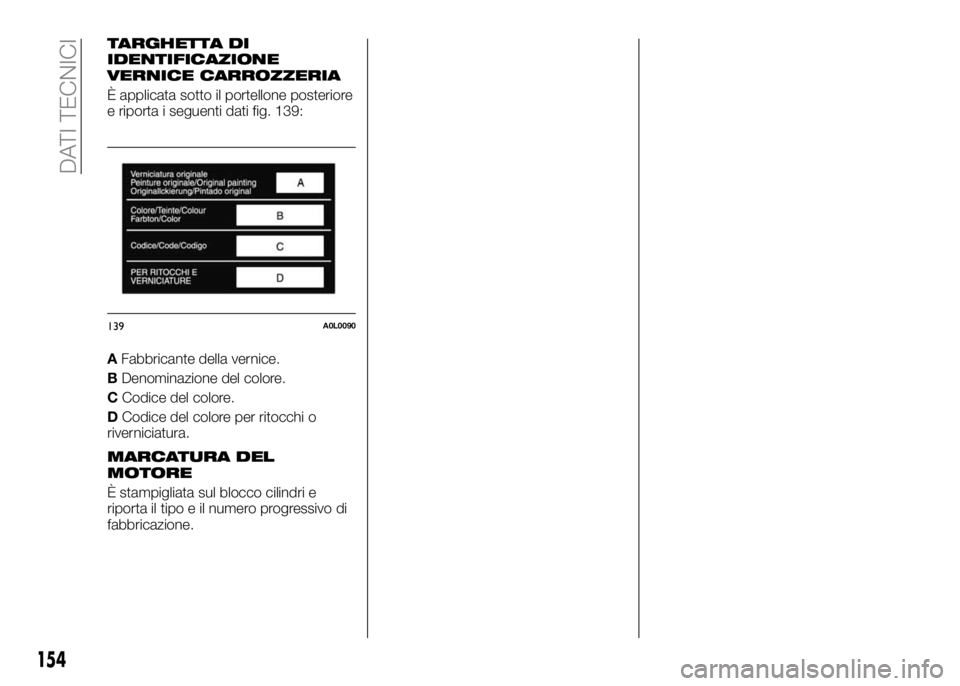

e riporta i seguenti dati fig. 139:
AFabbricante della vernice.
BDenominazione del colore.
CCodice del colore.
DCodice del colore per ritocchi o
riverniciatura.
MARCATURA DEL
MOTORE
È stampigliata sul blocco cilindri e
riporta il tipo e il numero progressivo di
fabbricazione.
139A0L0090
154
DATI TECNICI
Page 158 of 190

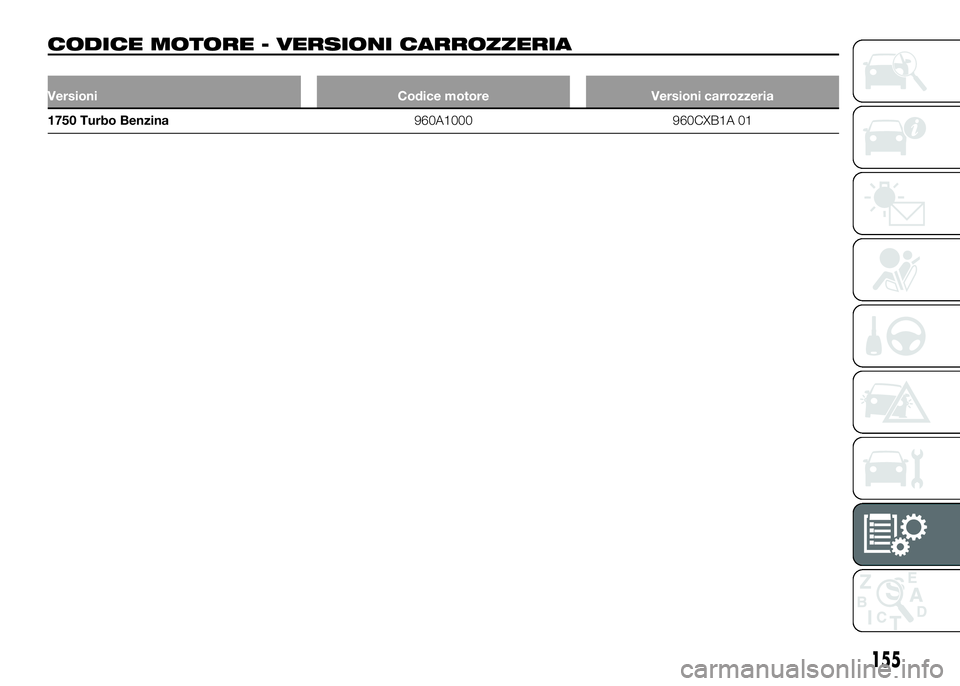

CODICE MOTORE - VERSIONI CARROZZERIA
Versioni Codice motore Versioni carrozzeria
1750 Turbo Benzina960A1000 960CXB1A 01
155
Page 159 of 190
MOTORE

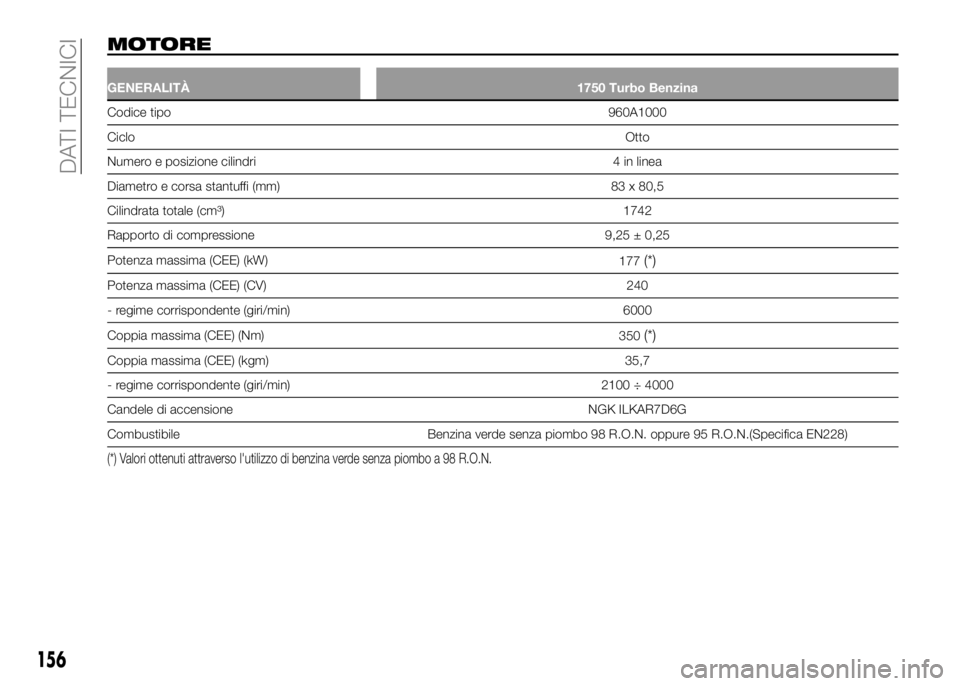

GENERALITÀ 1750 Turbo Benzina
Codice tipo960A1000
CicloOtto
Numero e posizione cilindri 4 in linea
Diametro e corsa stantuffi (mm) 83 x 80,5
Cilindrata totale (cm³) 1742
Rapporto di compressione 9,25 ± 0,25
Potenza massima (CEE) (kW)
177
(*)
Potenza massima (CEE) (CV) 240
- regime corrispondente (giri/min) 6000
Coppia massima (CEE) (Nm)
350
(*)
Coppia massima (CEE) (kgm) 35,7
- regime corrispondente (giri/min) 2100 ÷ 4000
Candele di accensione NGK ILKAR7D6G
Combustibile Benzina verde senza piombo 98 R.O.N. oppure 95 R.O.N.(Specifica EN228)
(*) Valori ottenuti attraverso l'utilizzo di benzina verde senza piombo a 98 R.O.N.
156
DATI TECNICI
Page 160 of 190

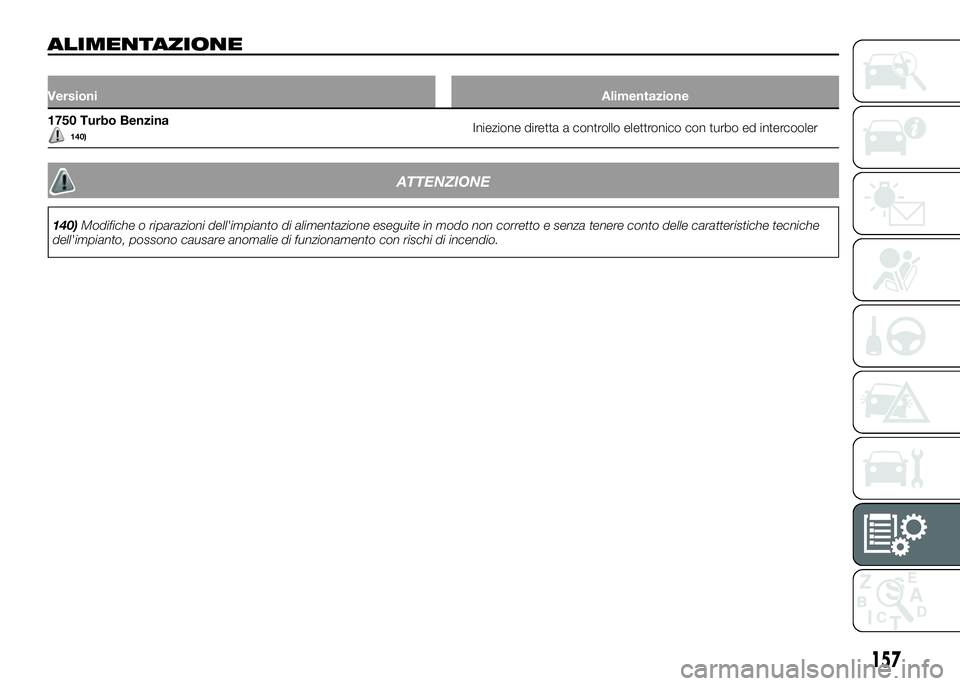

ALIMENTAZIONE
VersioniAlimentazione
1750 Turbo Benzina140)Iniezione diretta a controllo elettronico con turbo ed intercooler
ATTENZIONE
140)Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle caratteristiche tecniche
dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
157
