Page 161 of 190

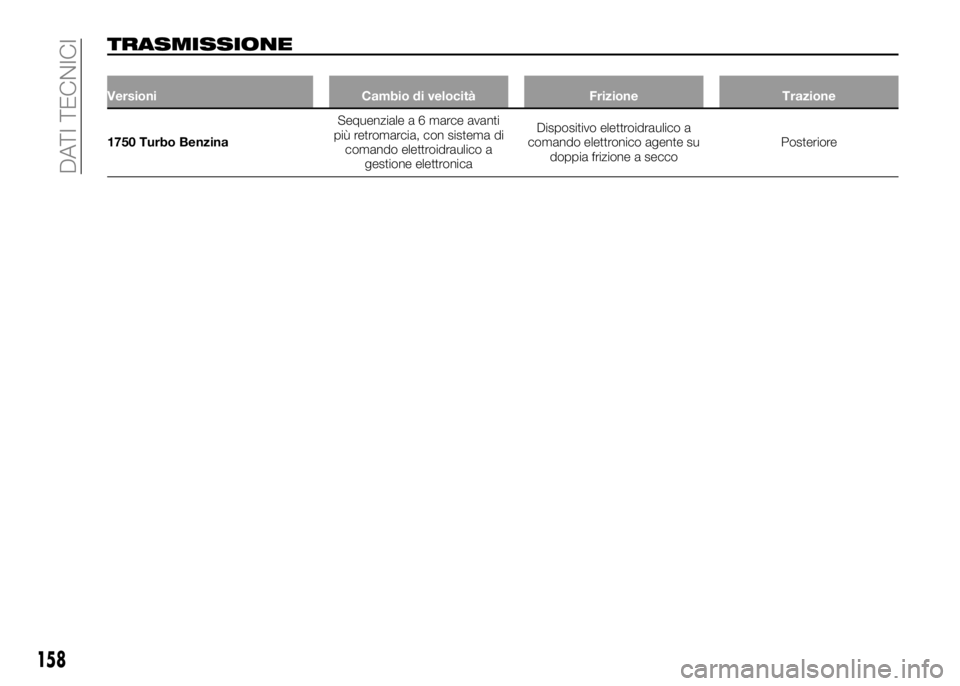

TRASMISSIONE
Versioni Cambio di velocità Frizione Trazione
1750 Turbo BenzinaSequenziale a 6 marce avanti
più retromarcia, con sistema di
comando elettroidraulico a
gestione elettronicaDispositivo elettroidraulico a
comando elettronico agente su
doppia frizione a seccoPosteriore
158
DATI TECNICI
Page 162 of 190

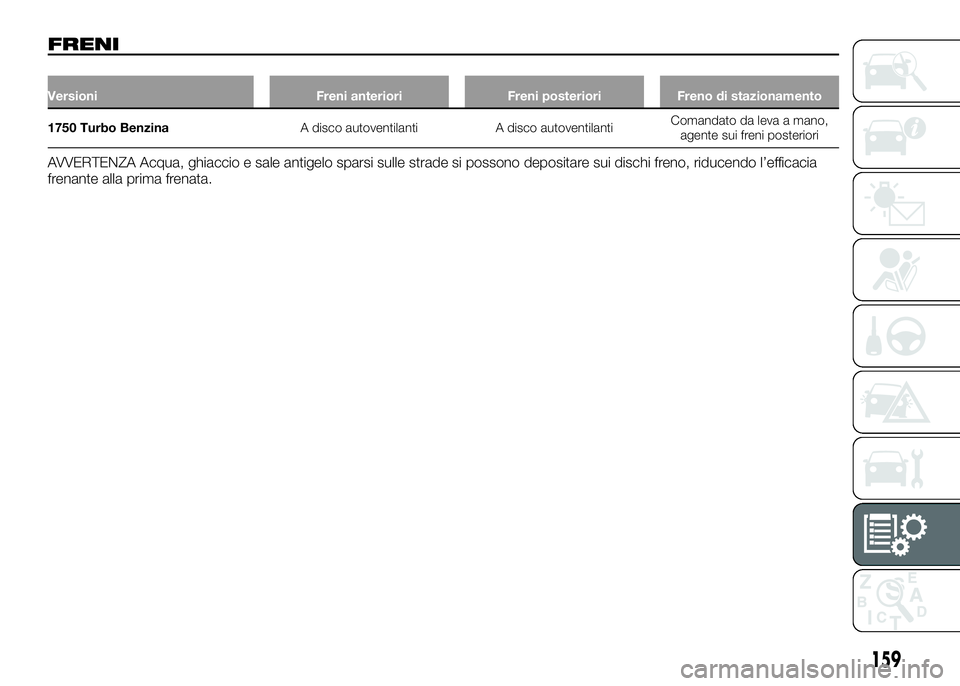

FRENI
Versioni Freni anteriori Freni posteriori Freno di stazionamento
1750 Turbo BenzinaA disco autoventilanti A disco autoventilantiComandato da leva a mano,
agente sui freni posteriori
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia
frenante alla prima frenata.
159
Page 163 of 190

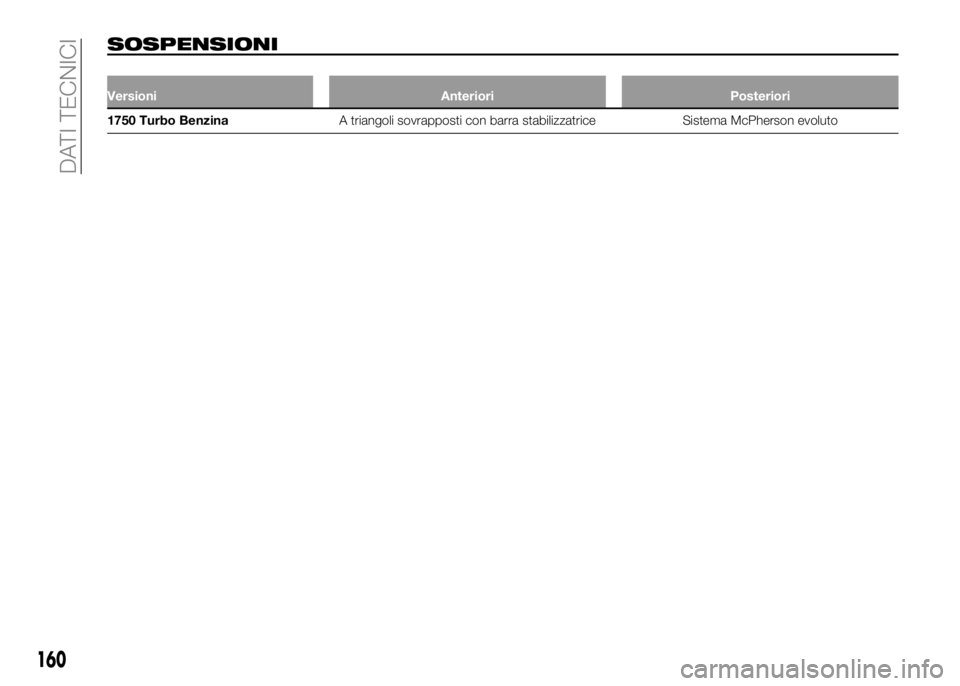

SOSPENSIONI
Versioni Anteriori Posteriori
1750 Turbo BenzinaA triangoli sovrapposti con barra stabilizzatrice Sistema McPherson evoluto
160
DATI TECNICI
Page 164 of 190

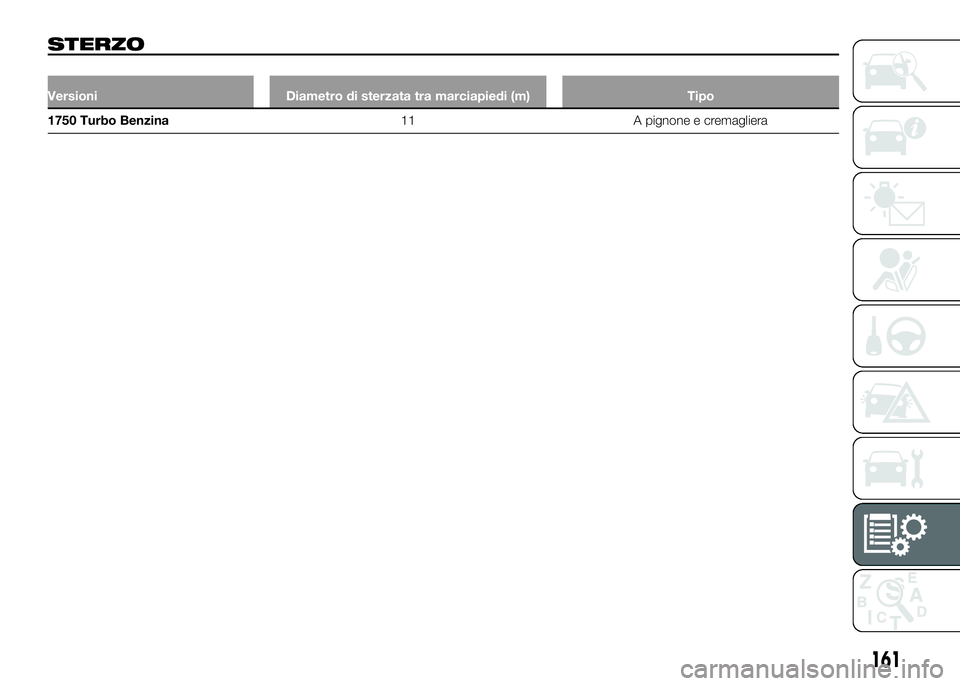

STERZO
Versioni Diametro di sterzata tra marciapiedi (m) Tipo
1750 Turbo Benzina11 A pignone e cremagliera
161
Page 165 of 190

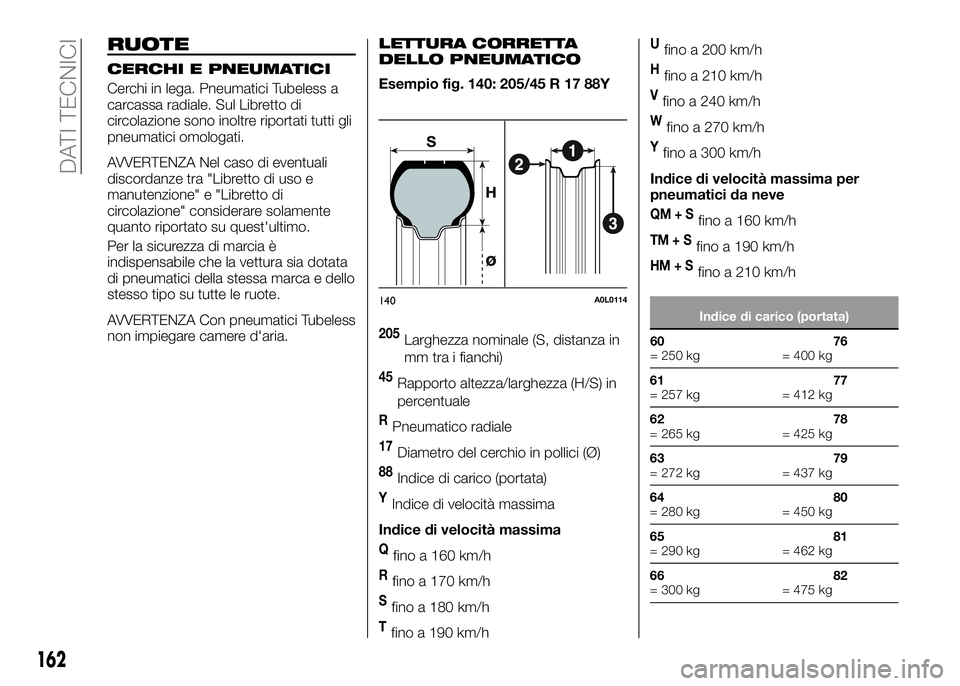

RUOTE
CERCHI E PNEUMATICI
Cerchi in lega. Pneumatici Tubeless a
carcassa radiale. Sul Libretto di
circolazione sono inoltre riportati tutti gli
pneumatici omologati.
AVVERTENZA Nel caso di eventuali
discordanze tra "Libretto di uso e
manutenzione" e "Libretto di
circolazione" considerare solamente
quanto riportato su quest'ultimo.
Per la sicurezza di marcia è
indispensabile che la vettura sia dotata
di pneumatici della stessa marca e dello
stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici Tubeless
non impiegare camere d'aria.
LETTURA CORRETTA
DELLO PNEUMATICO
Esempio fig. 140: 205/45 R 17 88Y
205Larghezza nominale (S, distanza in
mm tra i fianchi)
45Rapporto altezza/larghezza (H/S) in
percentuale
RPneumatico radiale
17Diametro del cerchio in pollici (Ø)
88Indice di carico (portata)
YIndice di velocità massima
Indice di velocità massima
Qfino a 160 km/h
Rfino a 170 km/h
Sfino a 180 km/h
Tfino a 190 km/h
Ufino a 200 km/h
Hfino a 210 km/h
Vfino a 240 km/h
Wfino a 270 km/h
Yfino a 300 km/h
Indice di velocità massima per
pneumatici da neve
QM+Sfino a 160 km/h
TM+Sfino a 190 km/h
HM+Sfino a 210 km/h
Indice di carico (portata)
60
= 250 kg76
= 400 kg
61
= 257 kg77
= 412 kg
62
= 265 kg78
= 425 kg
63
= 272 kg79
= 437 kg
64
= 280 kg80
= 450 kg
65
= 290 kg81
= 462 kg
66
= 300 kg82
= 475 kg
140A0L0114
162
DATI TECNICI

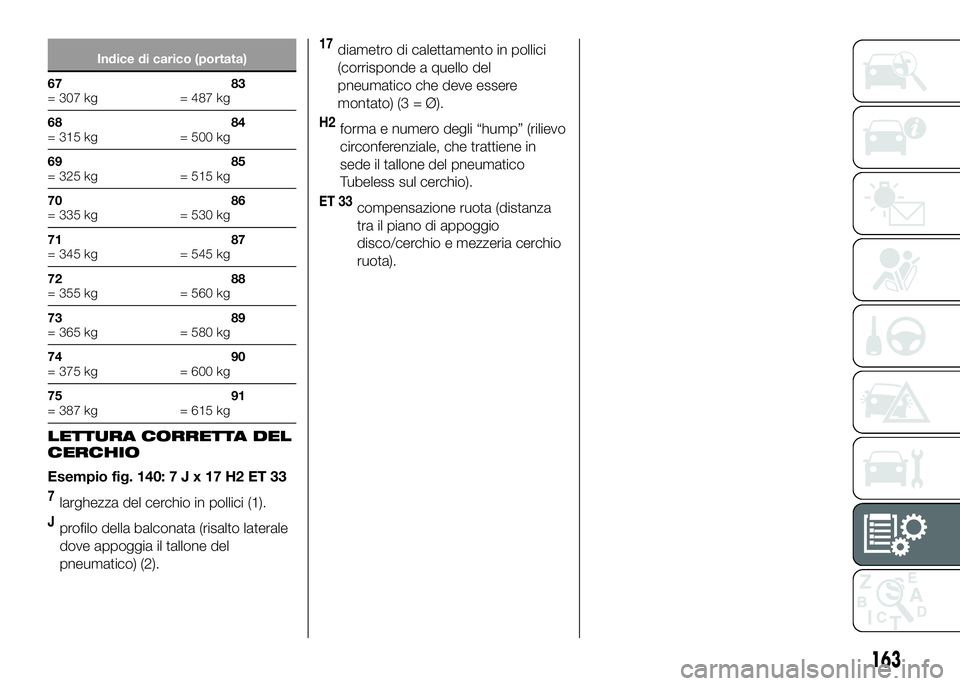

Page 166 of 190
Indice di carico (portata)
67
= 307 kg83
= 487 kg
68
= 315 kg84
= 500 kg
69
= 325 kg85
= 515 kg
70
= 335 kg86
= 530 kg
71
= 345 kg87
= 545 kg
72
= 355 kg88
= 560 kg
73
= 365 kg89
= 580 kg
74
= 375 kg90
= 600 kg
75
= 387 kg91
= 615 kg
LETTURA CORRETTA DEL
CERCHIO
Esempio fig. 140:7Jx17H2ET33
7larghezza del cerchio in pollici (1).
Jprofilo della balconata (risalto laterale
dove appoggia il tallone del
pneumatico) (2).
17diametro di calettamento in pollici
(corrisponde a quello del
pneumatico che deve essere
montato) (3 = Ø).
H2forma e numero degli “hump” (rilievo
circonferenziale, che trattiene in
sede il tallone del pneumatico
Tubeless sul cerchio).
ET 33compensazione ruota (distanza
tra il piano di appoggio
disco/cerchio e mezzeria cerchio
ruota).
163
Page 167 of 190

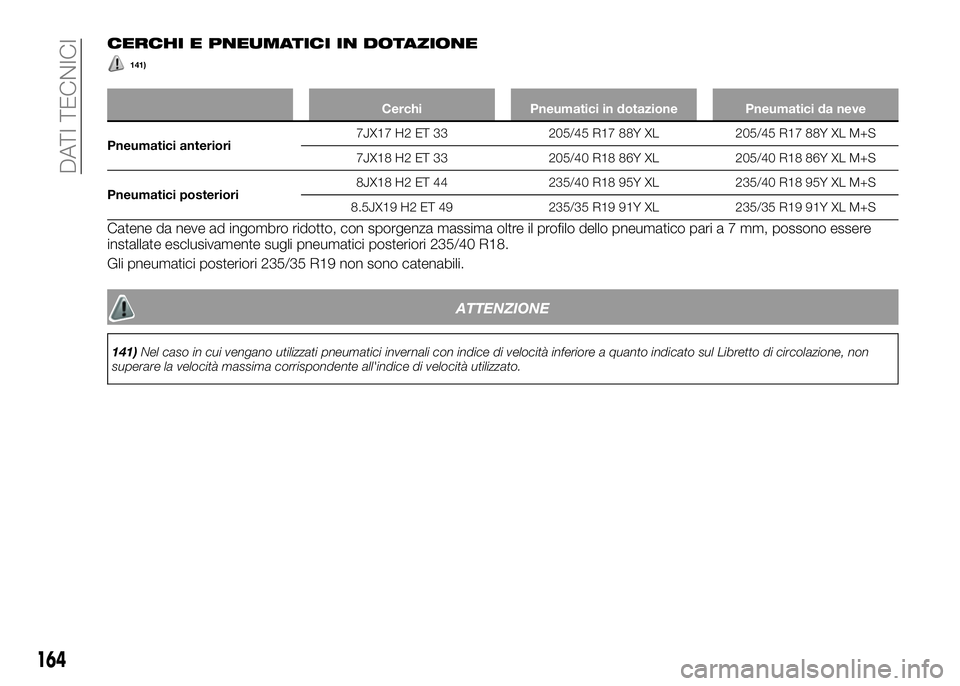

CERCHI E PNEUMATICI IN DOTAZIONE
141)
Cerchi Pneumatici in dotazione Pneumatici da neve
Pneumatici anteriori7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S
7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Pneumatici posteriori8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S
8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Catene da neve ad ingombro ridotto, con sporgenza massima oltre il profilo dello pneumatico pari a 7 mm, possono essere
installate esclusivamente sugli pneumatici posteriori 235/40 R18.
Gli pneumatici posteriori 235/35 R19 non sono catenabili.
ATTENZIONE
141)Nel caso in cui vengano utilizzati pneumatici invernali con indice di velocità inferiore a quanto indicato sul Libretto di circolazione, non
superare la velocità massima corrispondente all'indice di velocità utilizzato.
164
DATI TECNICI
Page 168 of 190

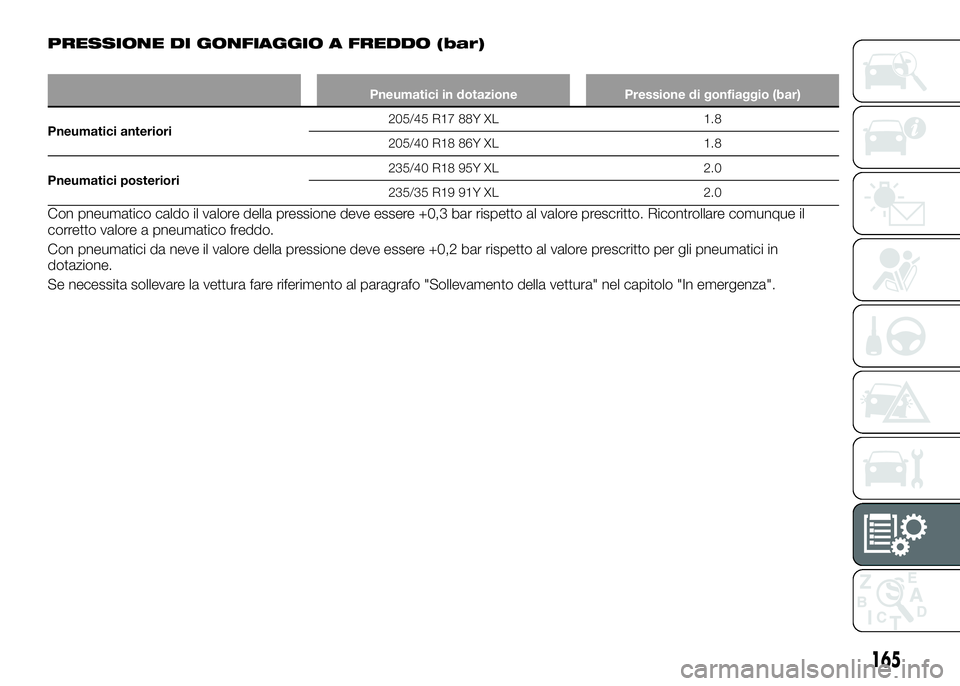

PRESSIONE DI GONFIAGGIO A FREDDO (bar)
Pneumatici in dotazione Pressione di gonfiaggio (bar)
Pneumatici anteriori205/45 R17 88Y XL 1.8
205/40 R18 86Y XL 1.8
Pneumatici posteriori235/40 R18 95Y XL 2.0
235/35 R19 91Y XL 2.0
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il
corretto valore a pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per gli pneumatici in
dotazione.
Se necessita sollevare la vettura fare riferimento al paragrafo "Sollevamento della vettura" nel capitolo "In emergenza".
165
Page 169 of 190

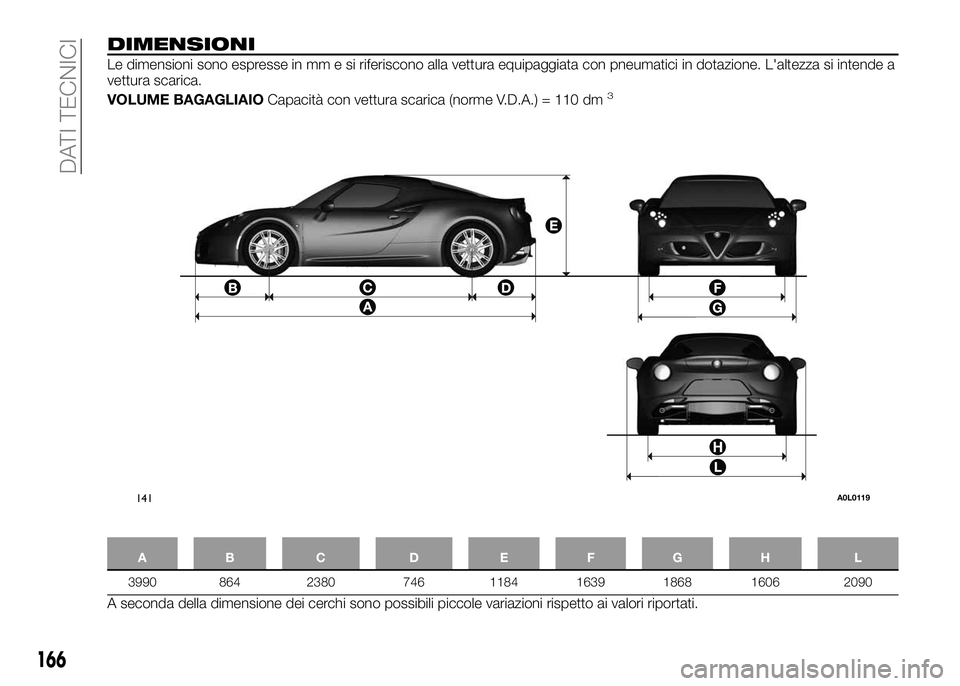

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica.
VOLUME BAGAGLIAIOCapacità con vettura scarica (norme V.D.A.) = 110 dm
3
AB C D EFGH L
3990 864 2380 746 1184 1639 1868 1606 2090
A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.
141A0L0119
166
DATI TECNICI
Page 170 of 190

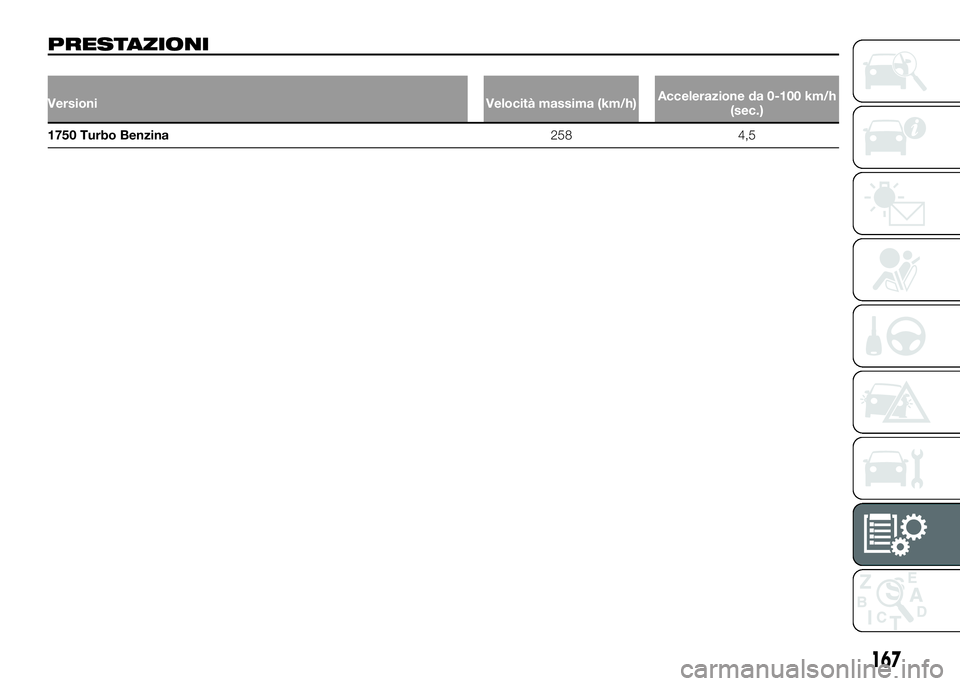

PRESTAZIONI
Versioni Velocità massima (km/h)Accelerazione da 0-100 km/h
(sec.)
1750 Turbo Benzina258 4,5
167
