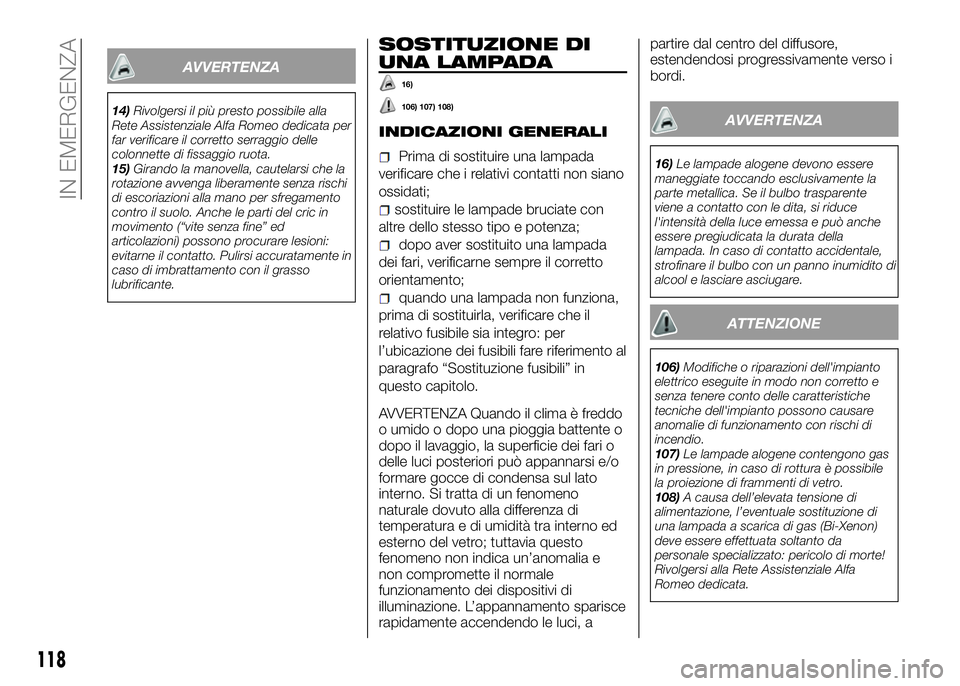

AVVERTENZA
14)Rivolgersi il più presto possibile alla
Rete Assistenziale Alfa Romeo dedicata per
far verificare il corretto serraggio delle
colonnette di fissaggio ruota.
15)Girando la manovella, cautelarsi che la
rotazione avvenga liberamente senza rischi
di escoriazioni alla mano per sfregamento
contro il suolo. Anche le parti del cric in
movimento (“vite senza fine” ed
articolazioni) possono procurare lesioni:
evitarne il contatto. Pulirsi accuratamente in
caso di imbrattamento con il grasso
lubrificante.
SOSTITUZIONE DI
UNA LAMPADA
16)
106) 107) 108)
INDICAZIONI GENERALI
Prima di sostituire una lampada
verificare che i relativi contatti non siano
ossidati;
sostituire le lampade bruciate con
altre dello stesso tipo e potenza;
dopo aver sostituito una lampada
dei fari, verificarne sempre il corretto
orientamento;
quando una lampada non funziona,
prima di sostituirla, verificare che il
relativo fusibile sia integro: per
l’ubicazione dei fusibili fare riferimento al
paragrafo “Sostituzione fusibili” in
questo capitolo.
AVVERTENZA Quando il clima è freddo
o umido o dopo una pioggia battente o
dopo il lavaggio, la superficie dei fari o
delle luci posteriori può appannarsi e/o
formare gocce di condensa sul lato
interno. Si tratta di un fenomeno
naturale dovuto alla differenza di
temperatura e di umidità tra interno ed
esterno del vetro; tuttavia questo
fenomeno non indica un’anomalia e
non compromette il normale
funzionamento dei dispositivi di
illuminazione. L’appannamento sparisce
rapidamente accendendo le luci, apartire dal centro del diffusore,
estendendosi progressivamente verso i
bordi.
AVVERTENZA
16)Le lampade alogene devono essere
maneggiate toccando esclusivamente la
parte metallica. Se il bulbo trasparente
viene a contatto con le dita, si riduce
l'intensità della luce emessa e può anche
essere pregiudicata la durata della
lampada. In caso di contatto accidentale,
strofinare il bulbo con un panno inumidito di
alcool e lasciare asciugare.
ATTENZIONE
106)Modifiche o riparazioni dell'impianto
elettrico eseguite in modo non corretto e
senza tenere conto delle caratteristiche
tecniche dell'impianto possono causare
anomalie di funzionamento con rischi di
incendio.
107)Le lampade alogene contengono gas
in pressione, in caso di rottura è possibile
la proiezione di frammenti di vetro.
108)A causa dell’elevata tensione di
alimentazione, l’eventuale sostituzione di
una lampada a scarica di gas (Bi-Xenon)
deve essere effettuata soltanto da
personale specializzato: pericolo di morte!
Rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata.
118
IN EMERGENZA
Page 122 of 190

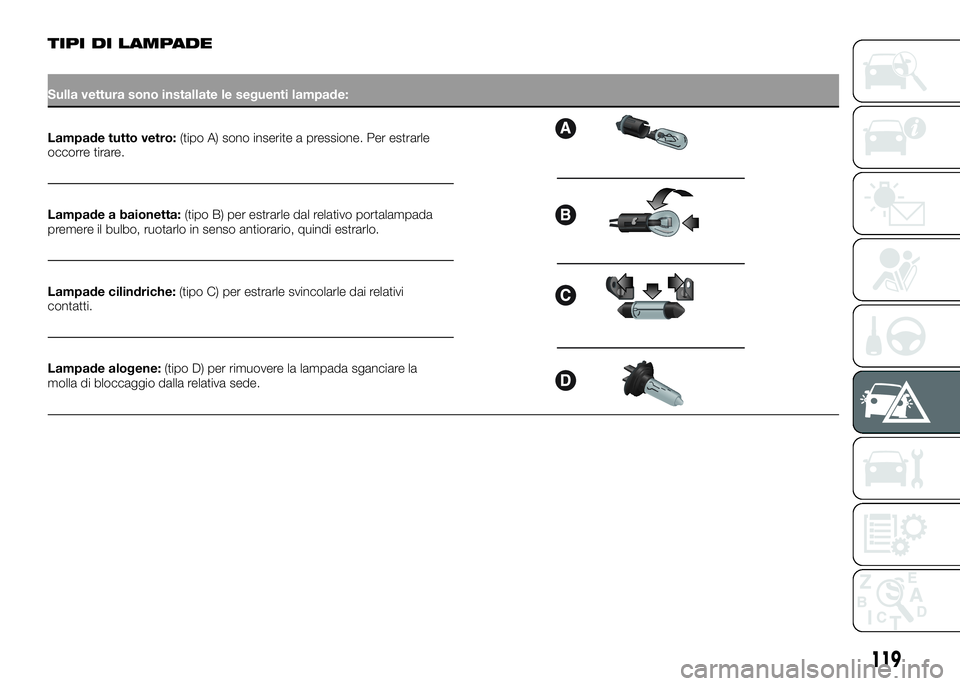

TIPI DI LAMPADE
Sulla vettura sono installate le seguenti lampade:
Lampade tutto vetro:(tipo A) sono inserite a pressione. Per estrarle
occorre tirare.
Lampade a baionetta:(tipo B) per estrarle dal relativo portalampada
premere il bulbo, ruotarlo in senso antiorario, quindi estrarlo.
Lampade cilindriche:(tipo C) per estrarle svincolarle dai relativi
contatti.
Lampade alogene:(tipo D) per rimuovere la lampada sganciare la
molla di bloccaggio dalla relativa sede.
119
Page 123 of 190

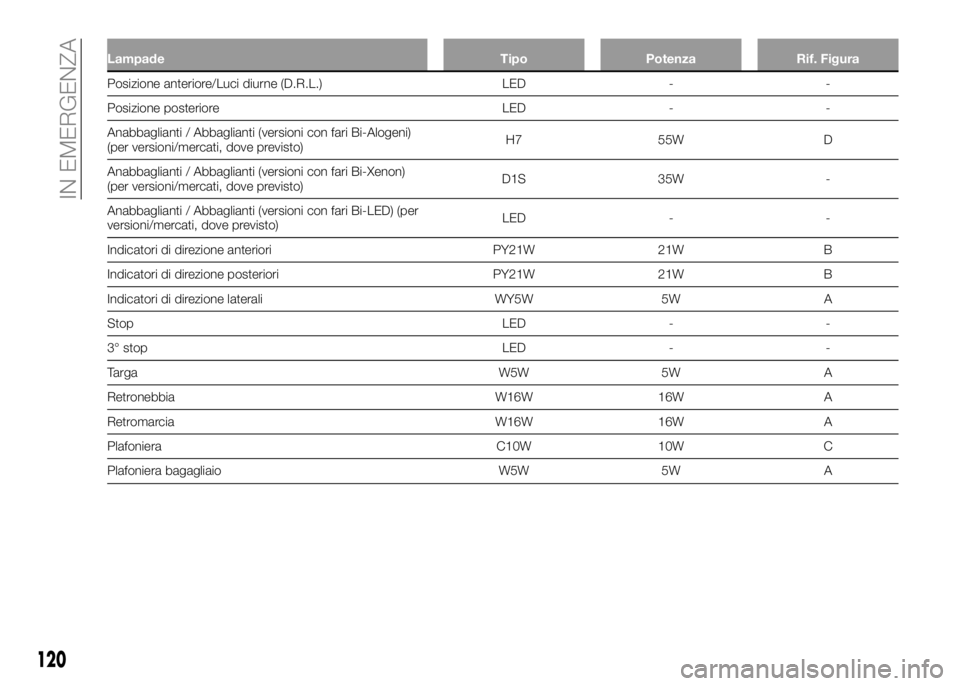

Lampade Tipo Potenza Rif. Figura
Posizione anteriore/Luci diurne (D.R.L.) LED - -
Posizione posteriore LED - -
Anabbaglianti / Abbaglianti (versioni con fari Bi-Alogeni)
(per versioni/mercati, dove previsto)H7 55W D
Anabbaglianti / Abbaglianti (versioni con fari Bi-Xenon)
(per versioni/mercati, dove previsto)D1S 35W -
Anabbaglianti / Abbaglianti (versioni con fari Bi-LED) (per
versioni/mercati, dove previsto)LED - -
Indicatori di direzione anteriori PY21W 21W B
Indicatori di direzione posteriori PY21W 21W B
Indicatori di direzione laterali WY5W 5W A
Stop LED - -
3° stop LED - -
Targa W5W 5W A
Retronebbia W16W 16W A
Retromarcia W16W 16W A
Plafoniera C10W 10W C
Plafoniera bagagliaio W5W 5W A
120
IN EMERGENZA
Page 124 of 190

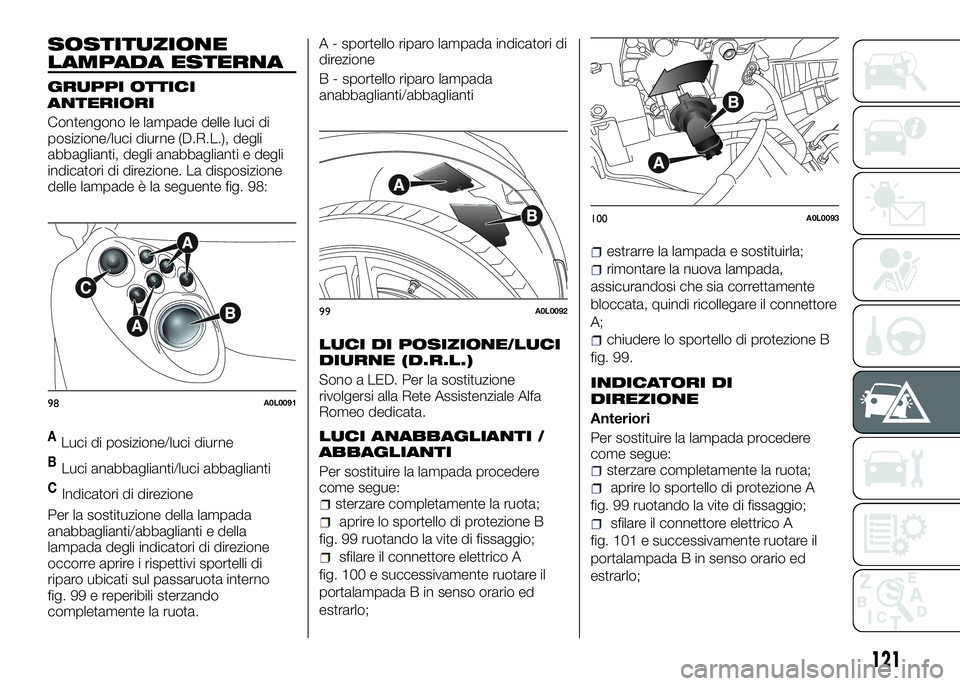

SOSTITUZIONE
LAMPADA ESTERNA
GRUPPI OTTICI
ANTERIORI
Contengono le lampade delle luci di
posizione/luci diurne (D.R.L.), degli
abbaglianti, degli anabbaglianti e degli
indicatori di direzione. La disposizione
delle lampade è la seguente fig. 98:
ALuci di posizione/luci diurne
BLuci anabbaglianti/luci abbaglianti
CIndicatori di direzione
Per la sostituzione della lampada
anabbaglianti/abbaglianti e della
lampada degli indicatori di direzione
occorre aprire i rispettivi sportelli di
riparo ubicati sul passaruota interno
fig. 99 e reperibili sterzando
completamente la ruota.A - sportello riparo lampada indicatori di
direzione
B - sportello riparo lampada
anabbaglianti/abbaglianti
LUCI DI POSIZIONE/LUCI
DIURNE (D.R.L.)
Sono a LED. Per la sostituzione
rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata.
LUCI ANABBAGLIANTI /
ABBAGLIANTI
Per sostituire la lampada procedere
come segue:
sterzare completamente la ruota;
aprire lo sportello di protezione B
fig. 99 ruotando la vite di fissaggio;
sfilare il connettore elettrico A
fig. 100 e successivamente ruotare il
portalampada B in senso orario ed
estrarlo;
estrarre la lampada e sostituirla;
rimontare la nuova lampada,
assicurandosi che sia correttamente
bloccata, quindi ricollegare il connettore
A;
chiudere lo sportello di protezione B
fig. 99.
INDICATORI DI
DIREZIONE
Anteriori
Per sostituire la lampada procedere
come segue:
sterzare completamente la ruota;
aprire lo sportello di protezione A
fig. 99 ruotando la vite di fissaggio;
sfilare il connettore elettrico A
fig. 101 e successivamente ruotare il
portalampada B in senso orario ed
estrarlo;
98A0L0091
99A0L0092
100A0L0093
121
Page 125 of 190
estrarre la lampada e sostituirla;
rimontare la nuova lampada,
assicurandosi che sia correttamente
bloccata, quindi ricollegare il connettore
A;
chiudere lo sportello di protezione A
fig. 99.
Laterali
Per sostituire la lampada procedere
come segue:
agire sul trasparente A nel punto
illustrato in figura fig. 102 in modo da
comprimere la molletta di ritegno,
quindi sfilare il gruppo verso l’esterno;
ruotare in senso antiorario il
portalampada B, estrarre la lampada e
sostituirla;
rimontare il portalampada B nel
trasparente ruotandolo in senso orario;
rimontare il gruppo assicurandosi
dello scatto di bloccaggio della molletta
interna.
GRUPPI OTTICI
POSTERIORI
Contengono le lampade delle luci di
direzione, posizione e stop.
Indicatori di direzione
Per sostituire la lampada procedere
come segue:
rimuovere il tappo di protezione A
fig. 103 (uno per lato) ubicato sul
rivestimento laterale del bagagliaio.
inserendo la mano all'interno del foro
rimuovere il secondo tappo in gomma
B di protezione fig. 104.
ruotare il portalampada ed estrarlo;
procedere con la sostituzione della
lampada premendola e ruotandola in
senso antiorario;
ripristinare i tappi di protezione
precedentemente rimossi.
LUCI DI POSIZIONE/LUCI
STOP
Sono a LED. Per la sostituzione
rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata.

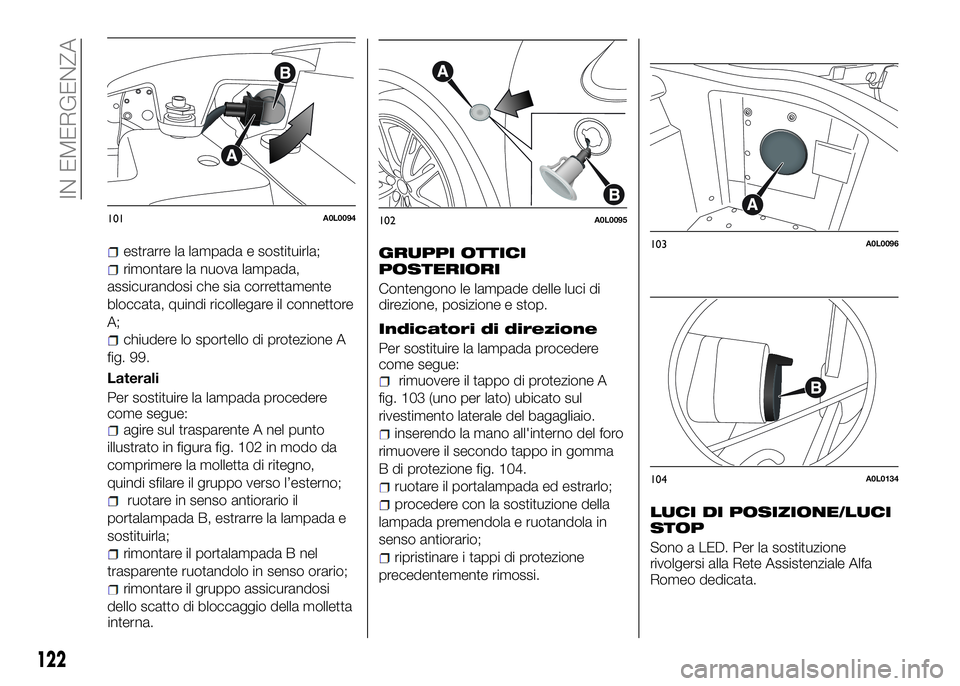

101A0L0094102A0L0095
103A0L0096
104A0L0134
122
IN EMERGENZA
Page 126 of 190

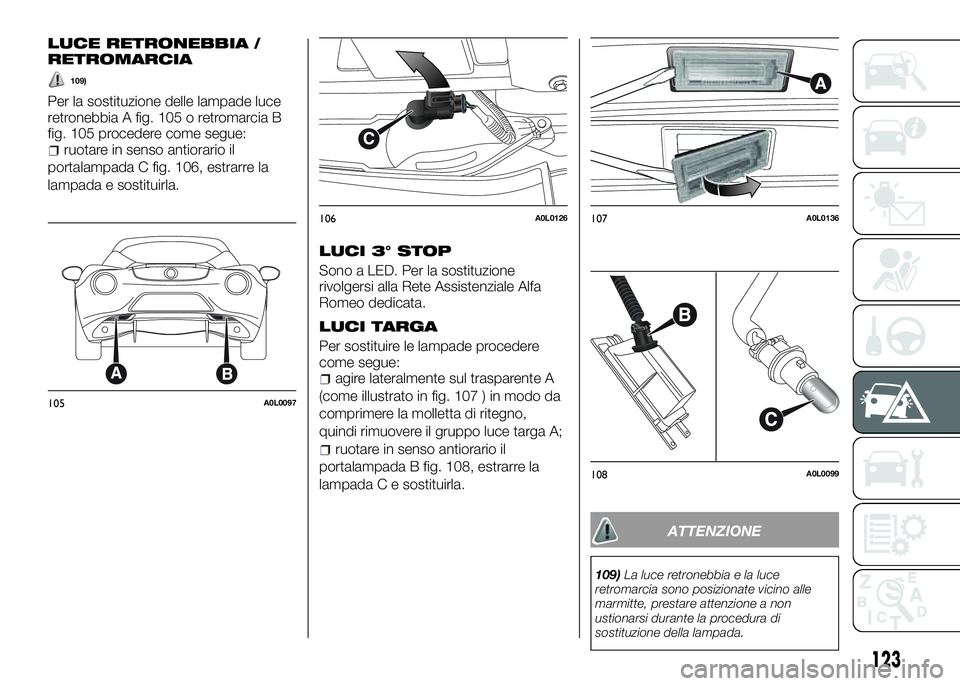

LUCE RETRONEBBIA /
RETROMARCIA
109)
Per la sostituzione delle lampade luce
retronebbia A fig. 105 o retromarcia B
fig. 105 procedere come segue:
ruotare in senso antiorario il
portalampada C fig. 106, estrarre la
lampada e sostituirla.
LUCI 3° STOP
Sono a LED. Per la sostituzione
rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata.
LUCI TARGA
Per sostituire le lampade procedere
come segue:
agire lateralmente sul trasparente A
(come illustrato in fig. 107 ) in modo da
comprimere la molletta di ritegno,
quindi rimuovere il gruppo luce targa A;
ruotare in senso antiorario il
portalampada B fig. 108, estrarre la
lampada C e sostituirla.
ATTENZIONE
109)La luce retronebbia e la luce
retromarcia sono posizionate vicino alle
marmitte, prestare attenzione a non
ustionarsi durante la procedura di
sostituzione della lampada.
105A0L0097
106A0L0126107A0L0136
108A0L0099
123
Page 127 of 190

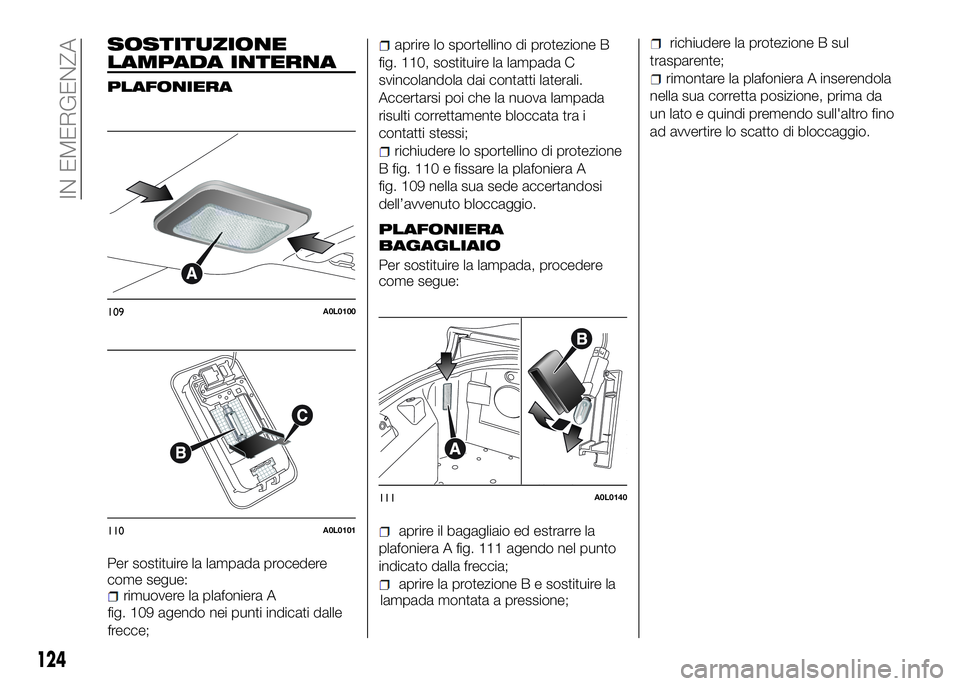

SOSTITUZIONE
LAMPADA INTERNA
PLAFONIERA
Per sostituire la lampada procedere
come segue:
rimuovere la plafoniera A
fig. 109 agendo nei punti indicati dalle
frecce;
aprire lo sportellino di protezione B
fig. 110, sostituire la lampada C
svincolandola dai contatti laterali.
Accertarsi poi che la nuova lampada
risulti correttamente bloccata tra i
contatti stessi;
richiudere lo sportellino di protezione
B fig. 110 e fissare la plafoniera A
fig. 109 nella sua sede accertandosi
dell’avvenuto bloccaggio.
PLAFONIERA
BAGAGLIAIO
Per sostituire la lampada, procedere
come segue:
aprire il bagagliaio ed estrarre la
plafoniera A fig. 111 agendo nel punto
indicato dalla freccia;
aprire la protezione B e sostituire la
lampada montata a pressione;
richiudere la protezione B sul
trasparente;
rimontare la plafoniera A inserendola
nella sua corretta posizione, prima da
un lato e quindi premendo sull'altro fino
ad avvertire lo scatto di bloccaggio.
109A0L0100
110A0L0101
111A0L0140
124
IN EMERGENZA
Page 128 of 190

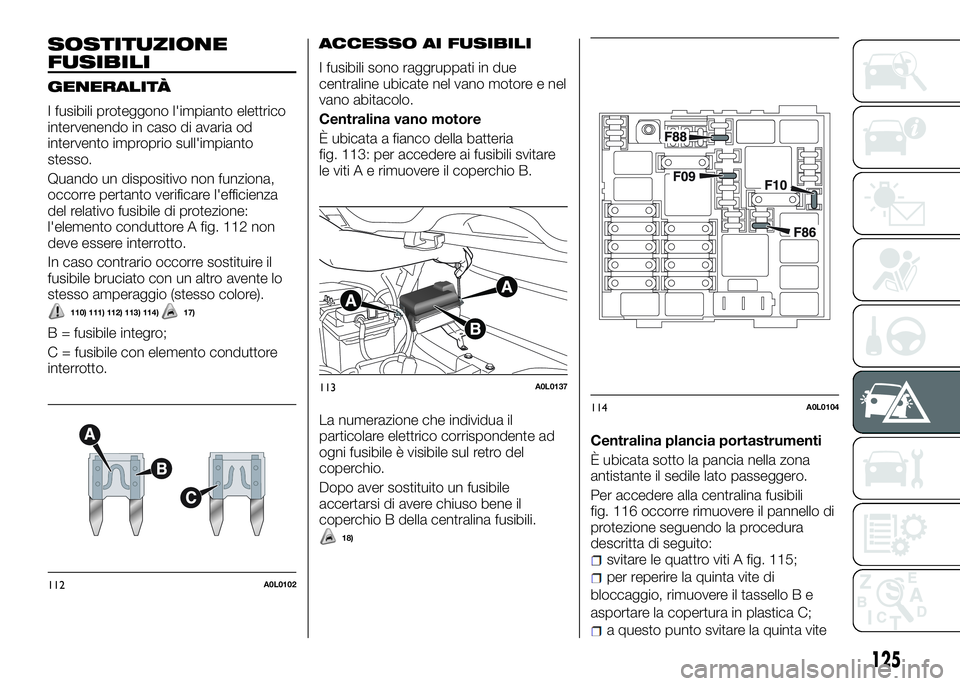

SOSTITUZIONE
FUSIBILI
GENERALITÀ
I fusibili proteggono l'impianto elettrico
intervenendo in caso di avaria od
intervento improprio sull'impianto
stesso.
Quando un dispositivo non funziona,
occorre pertanto verificare l'efficienza
del relativo fusibile di protezione:
l'elemento conduttore A fig. 112 non
deve essere interrotto.
In caso contrario occorre sostituire il
fusibile bruciato con un altro avente lo
stesso amperaggio (stesso colore).
110) 111) 112) 113) 114)17)
B = fusibile integro;
C = fusibile con elemento conduttore
interrotto.
ACCESSO AI FUSIBILI
I fusibili sono raggruppati in due
centraline ubicate nel vano motore e nel
vano abitacolo.
Centralina vano motore
È ubicata a fianco della batteria
fig. 113: per accedere ai fusibili svitare
le viti A e rimuovere il coperchio B.
La numerazione che individua il
particolare elettrico corrispondente ad
ogni fusibile è visibile sul retro del
coperchio.
Dopo aver sostituito un fusibile
accertarsi di avere chiuso bene il
coperchio B della centralina fusibili.
18)
Centralina plancia portastrumenti
È ubicata sotto la pancia nella zona
antistante il sedile lato passeggero.
Per accedere alla centralina fusibili
fig. 116 occorre rimuovere il pannello di
protezione seguendo la procedura
descritta di seguito:
svitare le quattro viti A fig. 115;
per reperire la quinta vite di
bloccaggio, rimuovere il tassello B e
asportare la copertura in plastica C;
a questo punto svitare la quinta vite
112A0L0102
113A0L0137
114A0L0104
125
Page 129 of 190
D e rimuovere il pannello di protezione
per reperire la centralina fusibili.
115A0L0105
116A0L0106
126
IN EMERGENZA
Page 130 of 190

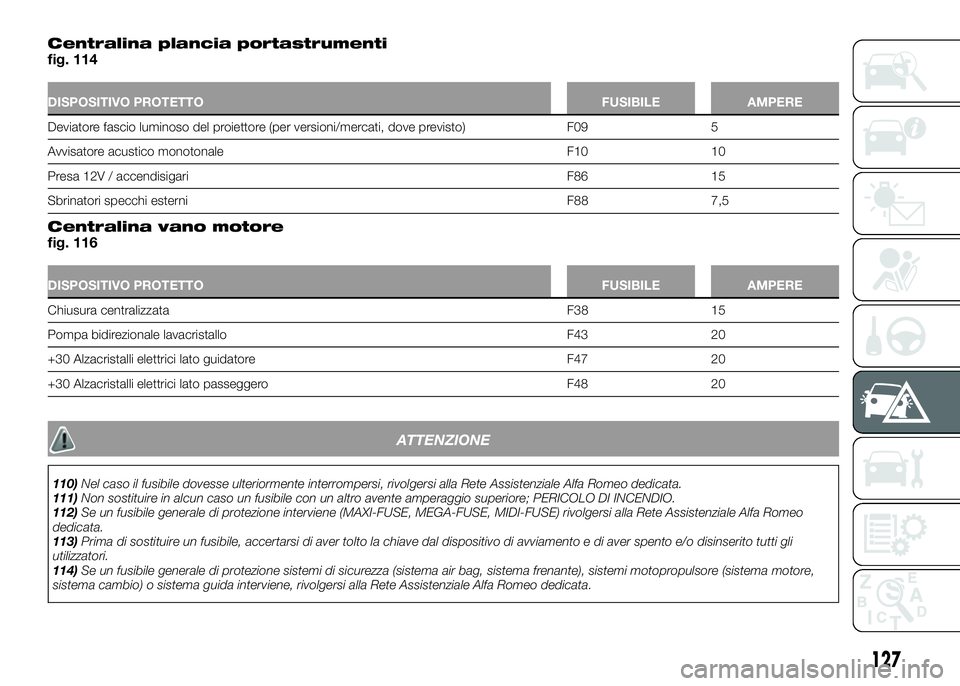

Centralina plancia portastrumentifig. 114
DISPOSITIVO PROTETTO FUSIBILE AMPERE
Deviatore fascio luminoso del proiettore (per versioni/mercati, dove previsto) F09 5
Avvisatore acustico monotonale F10 10
Presa 12V / accendisigari F86 15
Sbrinatori specchi esterni F88 7,5
Centralina vano motorefig. 116
DISPOSITIVO PROTETTO FUSIBILE AMPERE
Chiusura centralizzata F38 15
Pompa bidirezionale lavacristallo F43 20
+30 Alzacristalli elettrici lato guidatore F47 20
+30 Alzacristalli elettrici lato passeggero F48 20
ATTENZIONE
110)Nel caso il fusibile dovesse ulteriormente interrompersi, rivolgersi alla Rete Assistenziale Alfa Romeo dedicata.
111)Non sostituire in alcun caso un fusibile con un altro avente amperaggio superiore; PERICOLO DI INCENDIO.
112)Se un fusibile generale di protezione interviene (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) rivolgersi alla Rete Assistenziale Alfa Romeo
dedicata.
113)Prima di sostituire un fusibile, accertarsi di aver tolto la chiave dal dispositivo di avviamento e di aver spento e/o disinserito tutti gli
utilizzatori.
114)Se un fusibile generale di protezione sistemi di sicurezza (sistema air bag, sistema frenante), sistemi motopropulsore (sistema motore,
sistema cambio) o sistema guida interviene, rivolgersi alla Rete Assistenziale Alfa Romeo dedicata.
127
