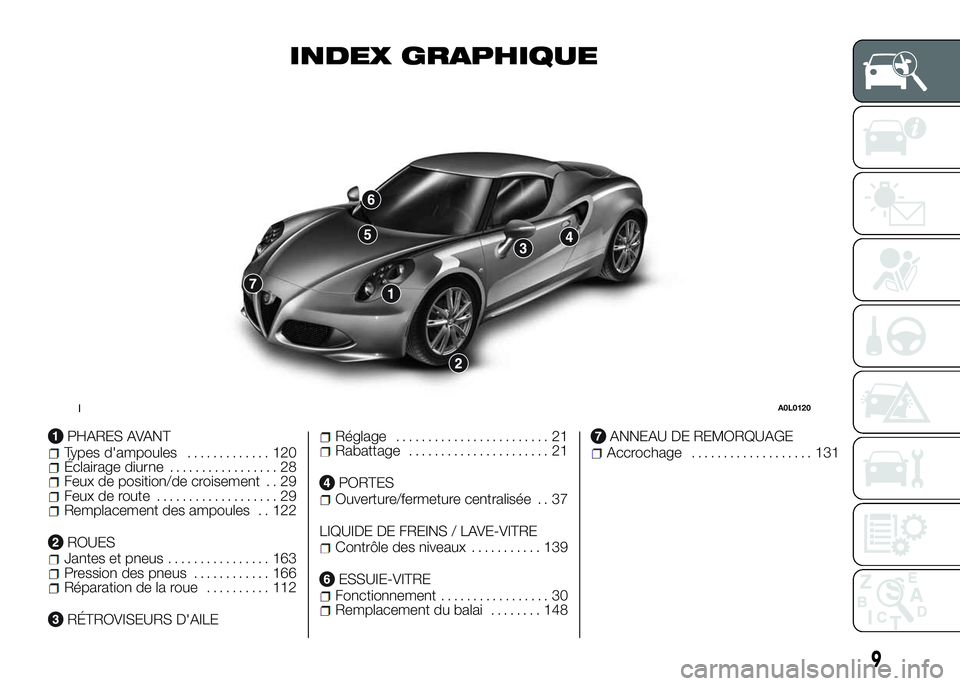

INDEX GRAPHIQUE
PHARES AVANTTypes d'ampoules............. 120Éclairage diurne................. 28Feux de position/de croisement . . 29Feux de route................... 29Remplacement des ampoules . . 122
ROUESJantes et pneus................ 163Pression des pneus............ 166Réparation de la roue.......... 112
RÉTROVISEURS D'AILE
Réglage........................ 21Rabattage...................... 21
PORTESOuverture/fermeture centralisée . . 37
LIQUIDE DE FREINS / LAVE-VITRE
Contrôle des niveaux........... 139
ESSUIE-VITREFonctionnement................. 30Remplacement du balai........ 148
ANNEAU DE REMORQUAGEAccrochage................... 131
1A0L0120
9

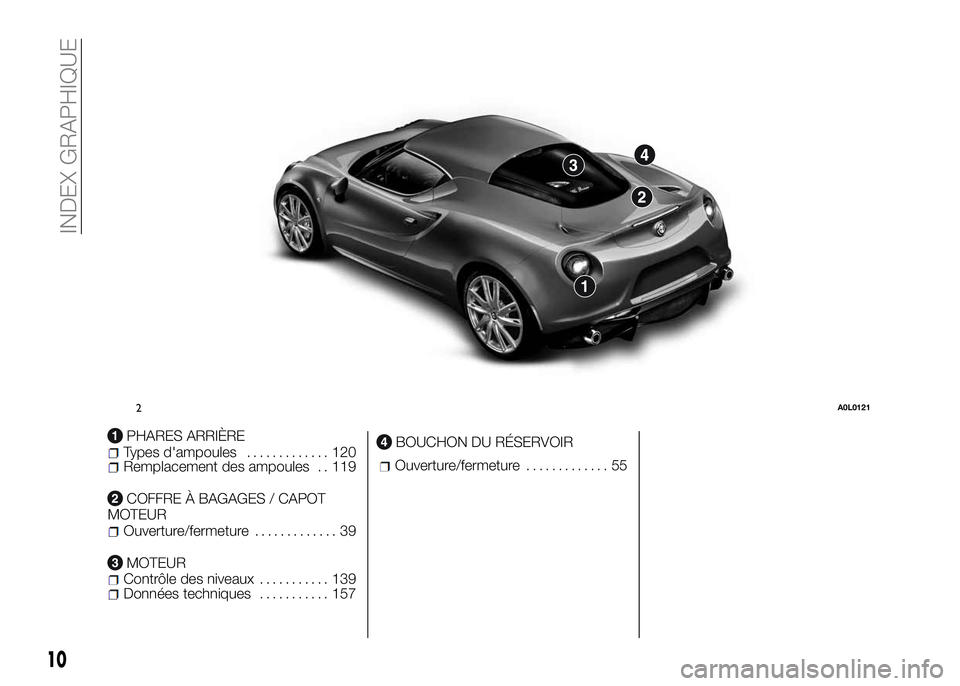

PHARES ARRIÈRETypes d'ampoules............. 120Remplacement des ampoules . . 119
COFFRE À BAGAGES / CAPOT
MOTEUR
Ouverture/fermeture............. 39
MOTEURContrôle des niveaux........... 139Données techniques........... 157
BOUCHON DU RÉSERVOIR
Ouverture/fermeture............. 55
2A0L0121
10
INDEX GRAPHIQUE

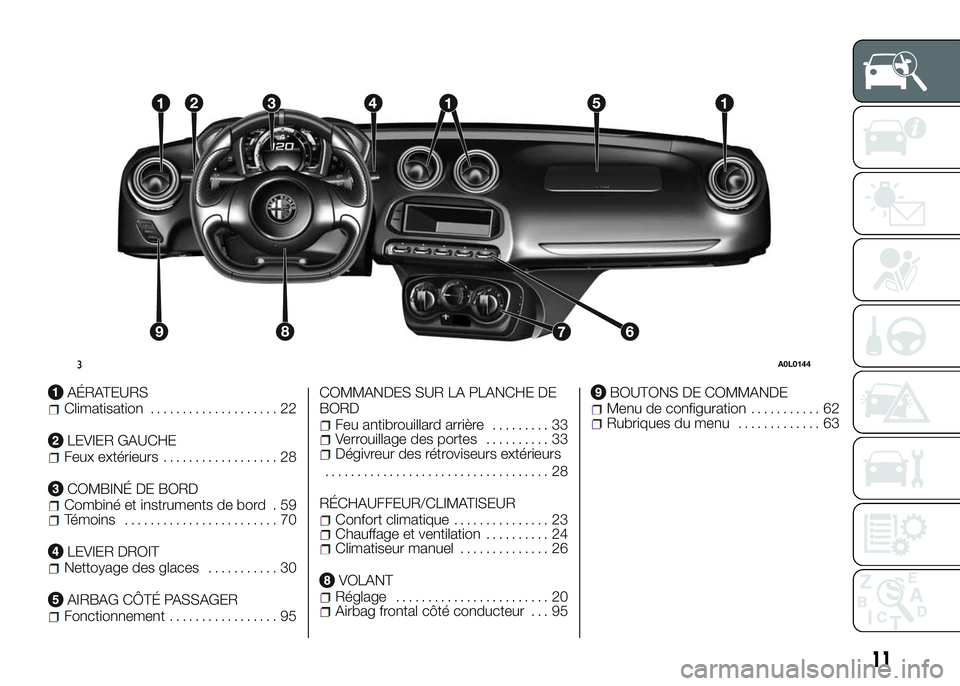

AÉRATEURSClimatisation.................... 22
LEVIER GAUCHEFeux extérieurs.................. 28
COMBINÉ DE BORDCombiné et instruments de bord . 59Témoins........................ 70
LEVIER DROITNettoyage des glaces........... 30
AIRBAG CÔTÉ PASSAGERFonctionnement................. 95COMMANDES SUR LA PLANCHE DE
BORD
Feu antibrouillard arrière......... 33Verrouillage des portes.......... 33Dégivreur des rétroviseurs extérieurs
................................... 28
RÉCHAUFFEUR/CLIMATISEUR
Confort climatique............... 23Chauffage et ventilation.......... 24Climatiseur manuel.............. 26
VOLANTRéglage........................ 20Airbag frontal côté conducteur . . . 95
BOUTONS DE COMMANDEMenu de configuration........... 62Rubriques du menu............. 63
3A0L0144
11

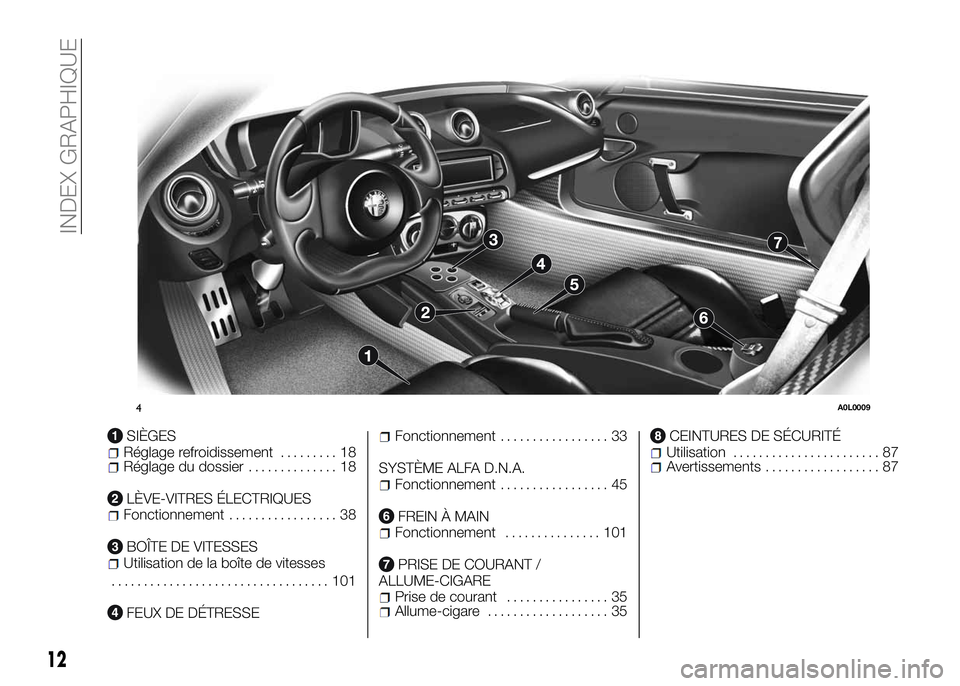

SIÈGESRéglage refroidissement......... 18Réglage du dossier.............. 18
LÈVE-VITRES ÉLECTRIQUESFonctionnement................. 38
BOÎTE DE VITESSESUtilisation de la boîte de vitesses
.................................. 101
FEUX DE DÉTRESSE
Fonctionnement................. 33
SYSTÈME ALFA D.N.A.
Fonctionnement................. 45
FREIN À MAINFonctionnement............... 101
PRISE DE COURANT /
ALLUME-CIGARE
Prise de courant................ 35Allume-cigare................... 35
CEINTURES DE SÉCURITÉUtilisation....................... 87Avertissements.................. 87
4A0L0009
12
INDEX GRAPHIQUE

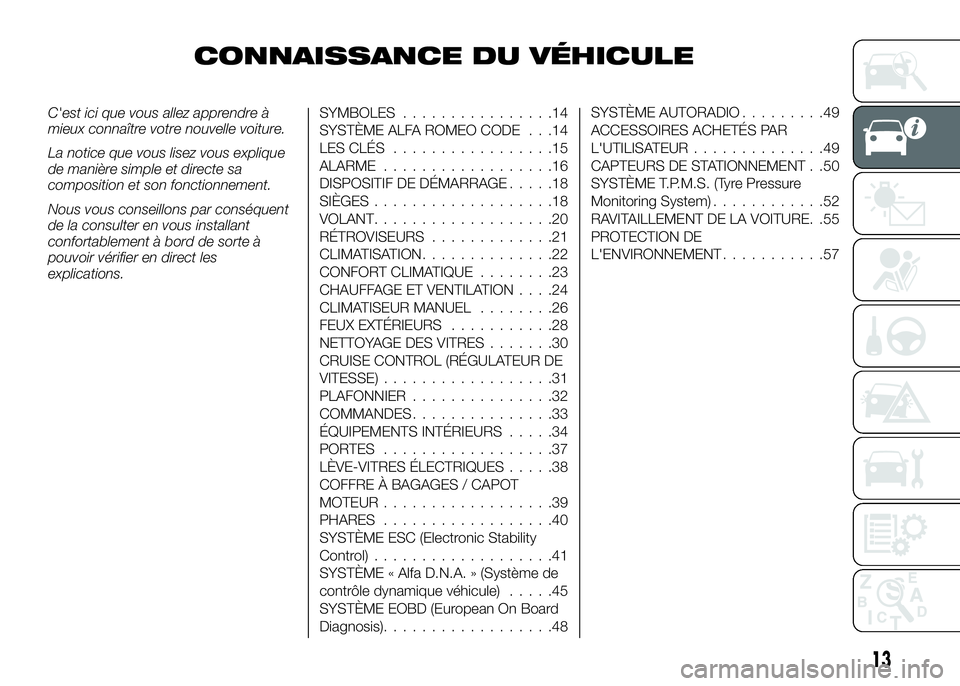

CONNAISSANCE DU VÉHICULE
C'est ici que vous allez apprendre à
mieux connaître votre nouvelle voiture.
La notice que vous lisez vous explique
de manière simple et directe sa
composition et son fonctionnement.
Nous vous conseillons par conséquent
de la consulter en vous installant
confortablement à bord de sorte à
pouvoir vérifier en direct les
explications.SYMBOLES................14
SYSTÈME ALFA ROMEO CODE . . .14
LES CLÉS.................15
ALARME..................16
DISPOSITIF DE DÉMARRAGE.....18
SIÈGES...................18
VOLANT...................20
RÉTROVISEURS.............21
CLIMATISATION..............22
CONFORT CLIMATIQUE........23
CHAUFFAGE ET VENTILATION....24
CLIMATISEUR MANUEL........26
FEUX EXTÉRIEURS...........28
NETTOYAGE DES VITRES.......30
CRUISE CONTROL (RÉGULATEUR DE
VITESSE)..................31
PLAFONNIER...............32
COMMANDES...............33
ÉQUIPEMENTS INTÉRIEURS.....34
PORTES ..................37
LÈVE-VITRES ÉLECTRIQUES.....38
COFFRE À BAGAGES / CAPOT
MOTEUR..................39
PHARES..................40
SYSTÈME ESC (Electronic Stability
Control)...................41
SYSTÈME « Alfa D.N.A. » (Système de
contrôle dynamique véhicule).....45
SYSTÈME EOBD (European On Board
Diagnosis)..................48SYSTÈME AUTORADIO.........49
ACCESSOIRES ACHETÉS PAR
L'UTILISATEUR..............49
CAPTEURS DE STATIONNEMENT . .50
SYSTÈME T.P.M.S. (Tyre Pressure
Monitoring System)............52
RAVITAILLEMENT DE LA VOITURE. .55
PROTECTION DE
L'ENVIRONNEMENT...........57
13

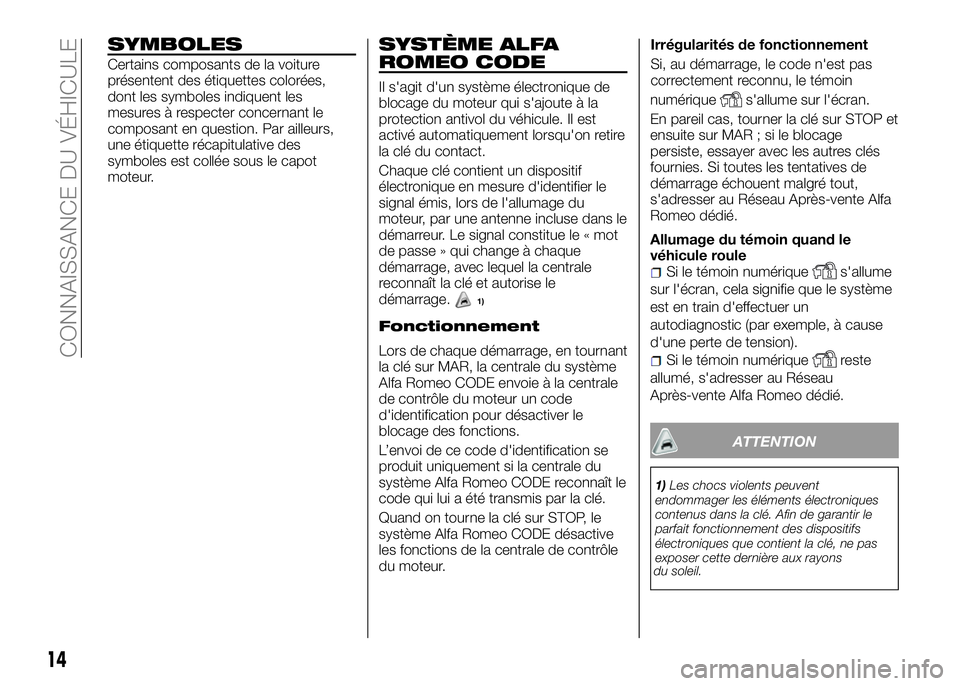

SYMBOLES
Certains composants de la voiture
présentent des étiquettes colorées,
dont les symboles indiquent les
mesures à respecter concernant le
composant en question. Par ailleurs,
une étiquette récapitulative des
symboles est collée sous le capot
moteur.
SYSTÈME ALFA
ROMEO CODE
Il s'agit d'un système électronique de
blocage du moteur qui s'ajoute à la
protection antivol du véhicule. Il est
activé automatiquement lorsqu'on retire
la clé du contact.
Chaque clé contient un dispositif
électronique en mesure d'identifier le
signal émis, lors de l'allumage du
moteur, par une antenne incluse dans le
démarreur. Le signal constitue le « mot
de passe » qui change à chaque
démarrage, avec lequel la centrale
reconnaît la clé et autorise le
démarrage.
1)
Fonctionnement
Lors de chaque démarrage, en tournant
la clé sur MAR, la centrale du système
Alfa Romeo CODE envoie à la centrale
de contrôle du moteur un code
d'identification pour désactiver le
blocage des fonctions.
L’envoi de ce code d'identification se
produit uniquement si la centrale du
système Alfa Romeo CODE reconnaît le
code qui lui a été transmis par la clé.
Quand on tourne la clé sur STOP, le
système Alfa Romeo CODE désactive
les fonctions de la centrale de contrôle
du moteur.Irrégularités de fonctionnement
Si, au démarrage, le code n'est pas
correctement reconnu, le témoin
numérique
s'allume sur l'écran.
En pareil cas, tourner la clé sur STOP et
ensuite sur MAR ; si le blocage
persiste, essayer avec les autres clés
fournies. Si toutes les tentatives de
démarrage échouent malgré tout,
s'adresser au Réseau Après-vente Alfa
Romeo dédié.
Allumage du témoin quand le
véhicule roule
Si le témoin numériques'allume
sur l'écran, cela signifie que le système
est en train d'effectuer un
autodiagnostic (par exemple, à cause
d'une perte de tension).
Si le témoin numériquereste
allumé, s'adresser au Réseau
Après-vente Alfa Romeo dédié.
ATTENTION
1)Les chocs violents peuvent
endommager les éléments électroniques
contenus dans la clé. Afin de garantir le
parfait fonctionnement des dispositifs
électroniques que contient la clé, ne pas
exposer cette dernière aux rayons
14
CONNAISSANCE DU VÉHICULE
du soleil.

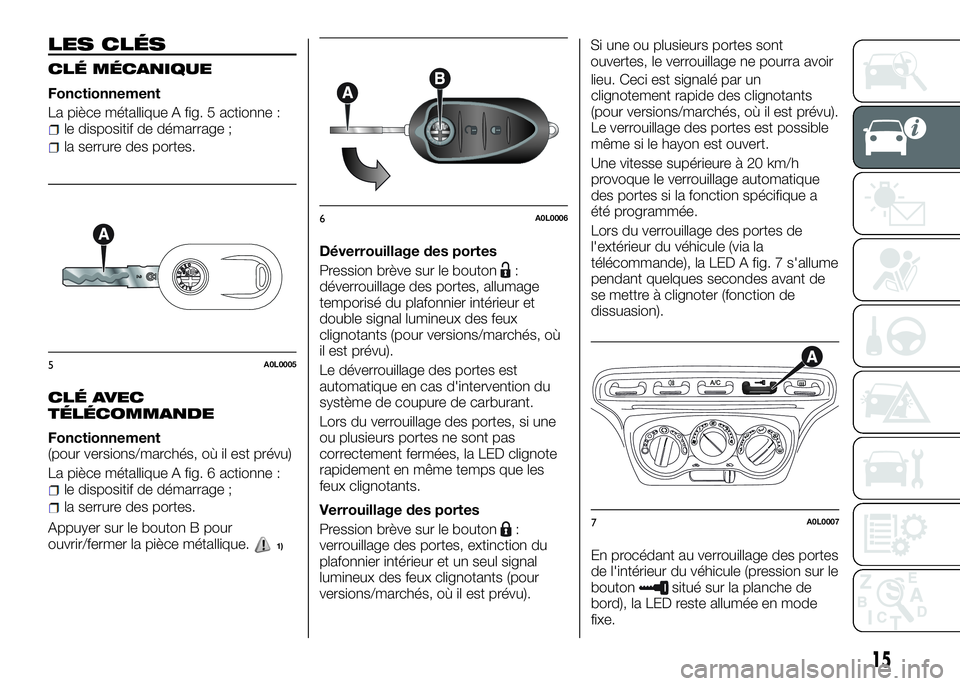

LES CLÉS
CLÉ MÉCANIQUE
Fonctionnement
La pièce métallique A fig. 5 actionne :
le dispositif de démarrage ;
la serrure des portes.
CLÉ AVEC
TÉLÉCOMMANDE
Fonctionnement
(pour versions/marchés, où il est prévu)
La pièce métallique A fig. 6 actionne :
le dispositif de démarrage ;
la serrure des portes.
Appuyer sur le bouton B pour
ouvrir/fermer la pièce métallique.
1)
Déverrouillage des portes
Pression brève sur le bouton
:
déverrouillage des portes, allumage
temporisé du plafonnier intérieur et
double signal lumineux des feux
clignotants (pour versions/marchés, où
il est prévu).
Le déverrouillage des portes est
automatique en cas d'intervention du
système de coupure de carburant.
Lors du verrouillage des portes, si une
ou plusieurs portes ne sont pas
correctement fermées, la LED clignote
rapidement en même temps que les
feux clignotants.
Verrouillage des portes
Pression brève sur le bouton
:
verrouillage des portes, extinction du
plafonnier intérieur et un seul signal
lumineux des feux clignotants (pour
versions/marchés, où il est prévu).Si une ou plusieurs portes sont
ouvertes, le verrouillage ne pourra avoir
lieu. Ceci est signalé par un
clignotement rapide des clignotants
(pour versions/marchés, où il est prévu).
Le verrouillage des portes est possible
même si le hayon est ouvert.
Une vitesse supérieure à 20 km/h
provoque le verrouillage automatique
des portes si la fonction spécifique a
été programmée.
Lors du verrouillage des portes de
l'extérieur du véhicule (via la
télécommande), la LED A fig. 7 s'allume
pendant quelques secondes avant de
se mettre à clignoter (fonction de
dissuasion).
En procédant au verrouillage des portes
de l'intérieur du véhicule (pression sur le
bouton
situé sur la planche de
bord), la LED reste allumée en mode
fixe.
5A0L0005
6A0L0006
7A0L0007
15

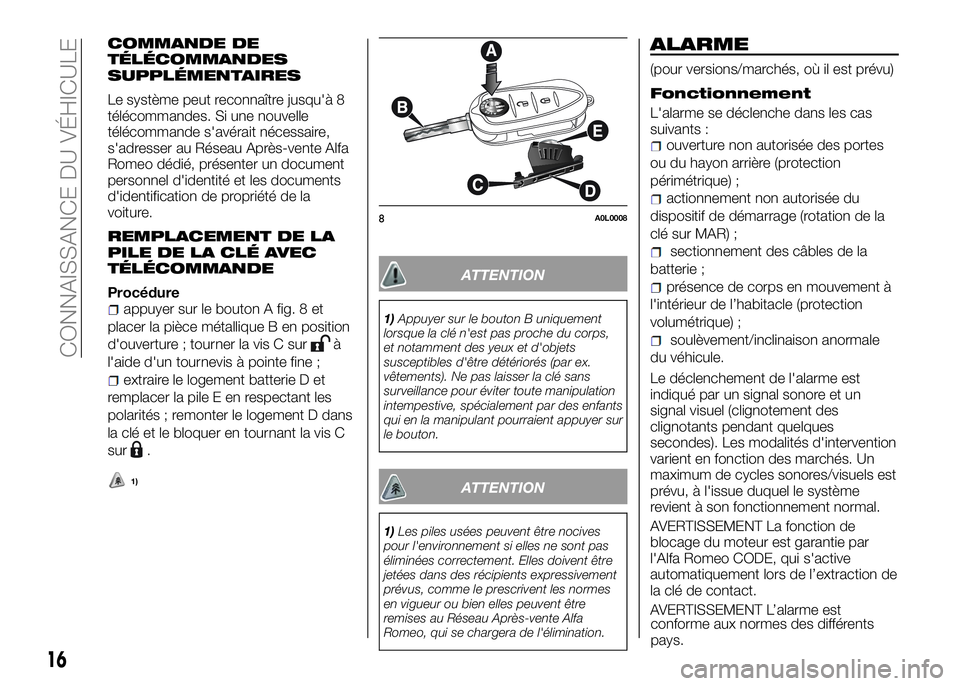

COMMANDE DE
TÉLÉCOMMANDES
SUPPLÉMENTAIRES
Le système peut reconnaître jusqu'à 8
télécommandes. Si une nouvelle
télécommande s'avérait nécessaire,
s'adresser au Réseau Après-vente Alfa
Romeo dédié, présenter un document
personnel d'identité et les documents
d'identification de propriété de la
voiture.
REMPLACEMENT DE LA
PILE DE LA CLÉ AVEC
TÉLÉCOMMANDE
Procédureappuyer sur le bouton A fig. 8 et
placer la pièce métallique B en position
d'ouverture ; tourner la vis C sur
à
l'aide d'un tournevis à pointe fine ;
extraire le logement batterie D et
remplacer la pile E en respectant les
polarités ; remonter le logement D dans
la clé et le bloquer en tournant la vis C
sur
.
ATTENTION
1)Appuyer sur le bouton B uniquement
lorsque la clé n'est pas proche du corps,
et notamment des yeux et d'objets
susceptibles d'être détériorés (par ex.
vêtements). Ne pas laisser la clé sans
surveillance pour éviter toute manipulation
intempestive, spécialement par des enfants
qui en la manipulant pourraient appuyer sur
le bouton.
ATTENTION
1)Les piles usées peuvent être nocives
pour l'environnement si elles ne sont pas
éliminées correctement. Elles doivent être
jetées dans des récipients expressivement
prévus, comme le prescrivent les normes
en vigueur ou bien elles peuvent être
remises au Réseau Après-vente Alfa
Romeo, qui se chargera de l'élimination.
ALARME
(pour versions/marchés, où il est prévu)
Fonctionnement
L'alarme se déclenche dans les cas
suivants :
ouverture non autorisée des portes
ou du hayon arrière (protection
périmétrique) ;
actionnement non autorisée du
dispositif de démarrage (rotation de la
clé sur MAR) ;
sectionnement des câbles de la
batterie ;
présence de corps en mouvement à
l'intérieur de l’habitacle (protection
volumétrique) ;
soulèvement/inclinaison anormale
du véhicule.
Le déclenchement de l'alarme est
indiqué par un signal sonore et un
signal visuel (clignotement des
clignotants pendant quelques
secondes). Les modalités d'intervention
varient en fonction des marchés. Un
maximum de cycles sonores/visuels est
prévu, à l'issue duquel le système
revient à son fonctionnement normal.
AVERTISSEMENT La fonction de
blocage du moteur est garantie par
l'Alfa Romeo CODE, qui s'active
automatiquement lors de l’extraction de
la clé de contact.
AVERTISSEMENT L’alarme est
8A0L0008
16
CONNAISSANCE DU VÉHICULE
1)
conforme aux normes des différents
pays.

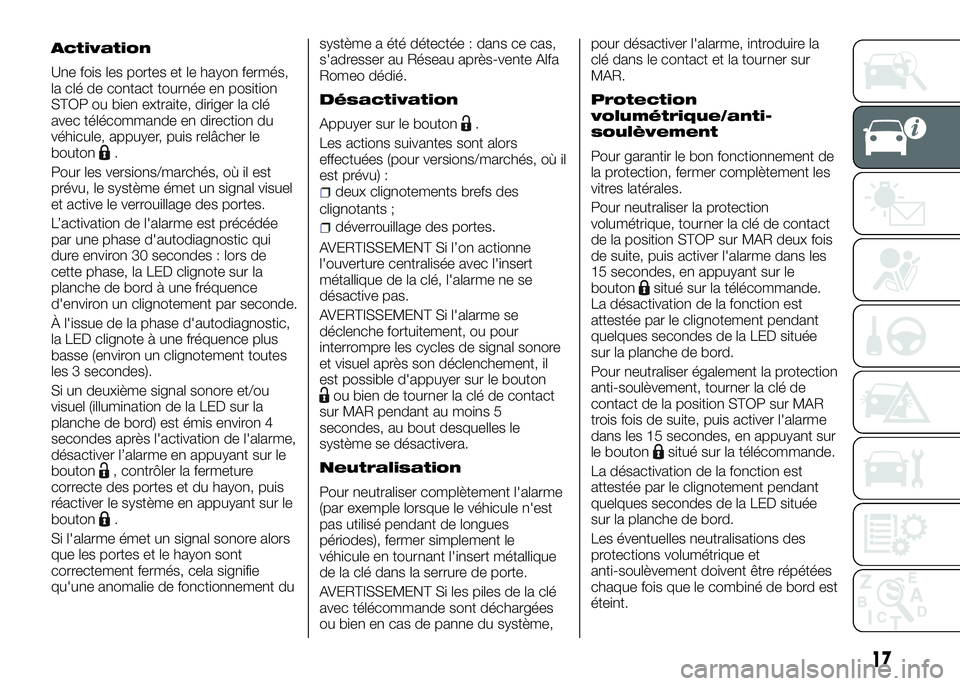

Activation
Une fois les portes et le hayon fermés,
la clé de contact tournée en position
STOP ou bien extraite, diriger la clé
avec télécommande en direction du
véhicule, appuyer, puis relâcher le
bouton
.
Pour les versions/marchés, où il est
prévu, le système émet un signal visuel
et active le verrouillage des portes.
L’activation de l'alarme est précédée
par une phase d'autodiagnostic qui
dure environ 30 secondes : lors de
cette phase, la LED clignote sur la
planche de bord à une fréquence
d'environ un clignotement par seconde.
À l'issue de la phase d'autodiagnostic,
la LED clignote à une fréquence plus
basse (environ un clignotement toutes
les 3 secondes).
Si un deuxième signal sonore et/ou
visuel (illumination de la LED sur la
planche de bord) est émis environ 4
secondes après l'activation de l'alarme,
désactiver l’alarme en appuyant sur le
bouton
, contrôler la fermeture
correcte des portes et du hayon, puis
réactiver le système en appuyant sur le
bouton
.
Si l'alarme émet un signal sonore alors
que les portes et le hayon sont
correctement fermés, cela signifie
qu'une anomalie de fonctionnement dusystème a été détectée : dans ce cas,
s'adresser au Réseau après-vente Alfa
Romeo dédié.
Désactivation
Appuyer sur le bouton.
Les actions suivantes sont alors
effectuées (pour versions/marchés, où il
est prévu) :
deux clignotements brefs des
clignotants ;
déverrouillage des portes.
AVERTISSEMENT Si l’on actionne
l'ouverture centralisée avec l'insert
métallique de la clé, l'alarme ne se
désactive pas.
AVERTISSEMENT Si l'alarme se
déclenche fortuitement, ou pour
interrompre les cycles de signal sonore
et visuel après son déclenchement, il
est possible d'appuyer sur le bouton
ou bien de tourner la clé de contact
sur MAR pendant au moins 5
secondes, au bout desquelles le
système se désactivera.
Neutralisation
Pour neutraliser complètement l'alarme
(par exemple lorsque le véhicule n'est
pas utilisé pendant de longues
périodes), fermer simplement le
véhicule en tournant l'insert métallique
de la clé dans la serrure de porte.
AVERTISSEMENT Si les piles de la clé
avec télécommande sont déchargées
ou bien en cas de panne du système,pour désactiver l'alarme, introduire la
clé dans le contact et la tourner sur
MAR.
Protection
volumétrique/anti-
soulèvement
Pour garantir le bon fonctionnement de
la protection, fermer complètement les
vitres latérales.
Pour neutraliser la protection
volumétrique, tourner la clé de contact
de la position STOP sur MAR deux fois
de suite, puis activer l'alarme dans les
15 secondes, en appuyant sur le
bouton
situé sur la télécommande.
La désactivation de la fonction est
attestée par le clignotement pendant
quelques secondes de la LED située
sur la planche de bord.
Pour neutraliser également la protection
anti-soulèvement, tourner la clé de
contact de la position STOP sur MAR
trois fois de suite, puis activer l'alarme
dans les 15 secondes, en appuyant sur
le bouton
situé sur la télécommande.
La désactivation de la fonction est
attestée par le clignotement pendant
quelques secondes de la LED située
sur la planche de bord.
Les éventuelles neutralisations des
protections volumétrique et
anti-soulèvement doivent être répétées
chaque fois que le combiné de bord est
éteint.
17
