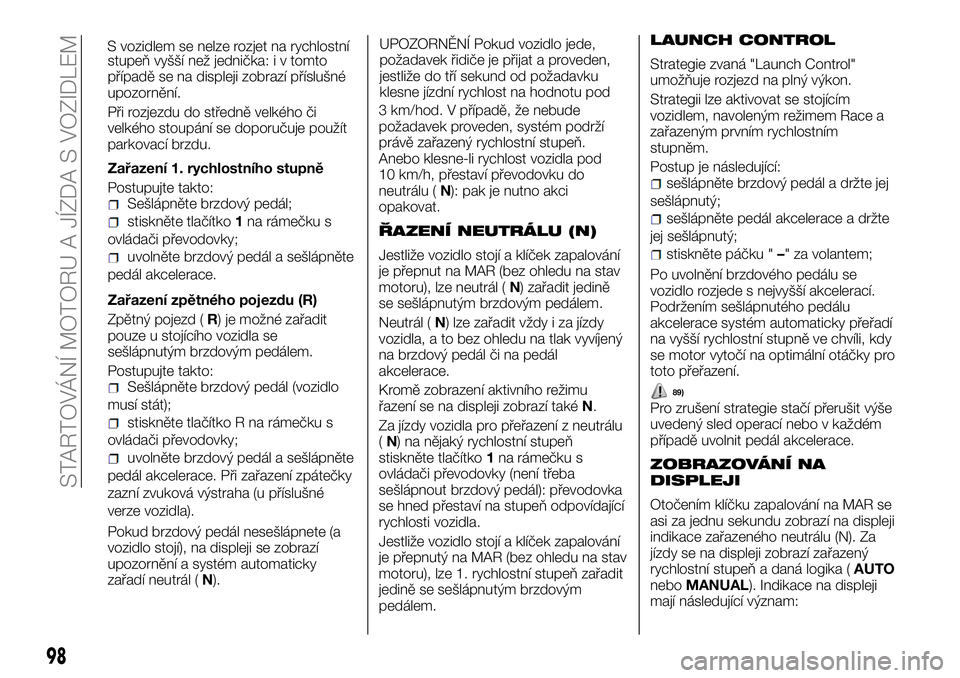

stupeň vyšší než jednička: i v tomto
případě se na displeji zobrazí příslušné
upozornění.
Při rozjezdu do středně velkého či
velkého stoupání se doporučuje použít
parkovací brzdu.
Zařazení 1. rychlostního stupně
Postupujte takto:
Sešlápněte brzdový pedál;
stiskněte tlačítko1na rámečku s
ovládači převodovky;
uvolněte brzdový pedál a sešlápněte
pedál akcelerace.
Zařazení zpětného pojezdu (R)
Zpětný pojezd (R) je možné zařadit
pouze u stojícího vozidla se
sešlápnutým brzdovým pedálem.
Postupujte takto:
Sešlápněte brzdový pedál (vozidlo
musí stát);
stiskněte tlačítko R na rámečku s
ovládači převodovky;
uvolněte brzdový pedál a sešlápněte
pedál akcelerace. Při zařazení zpátečky
zazní zvuková výstraha (u příslušné
verze vozidla).
Pokud brzdový pedál nesešlápnete (a
vozidlo stojí), na displeji se zobrazí
upozornění a systém automaticky
zařadí neutrál (N).UPOZORNĚNÍ Pokud vozidlo jede,
požadavek řidiče je přijat a proveden,
jestliže do tří sekund od požadavku
klesne jízdní rychlost na hodnotu pod
3 km/hod. V případě, že nebude
požadavek proveden, systém podrží
právě zařazený rychlostní stupeň.
Anebo klesne-li rychlost vozidla pod
10 km/h, přestaví převodovku do
neutrálu (N): pak je nutno akci
opakovat.
ŘAZENÍ NEUTRÁLU (N)
Jestliže vozidlo stojí a klíček zapalování
je přepnut na MAR (bez ohledu na stav
motoru), lze neutrál (N) zařadit jedině
se sešlápnutým brzdovým pedálem.
Neutrál (N) lze zařadit vždy i za jízdy
vozidla, a to bez ohledu na tlak vyvíjený
na brzdový pedál či na pedál
akcelerace.
Kromě zobrazení aktivního režimu
řazení se na displeji zobrazí takéN.
Za jízdy vozidla pro přeřazení z neutrálu
(N) na nějaký rychlostní stupeň
stiskněte tlačítko1na rámečku s
ovládači převodovky (není třeba
sešlápnout brzdový pedál): převodovka
se hned přestaví na stupeň odpovídající
rychlosti vozidla.
Jestliže vozidlo stojí a klíček zapalování
je přepnutý na MAR (bez ohledu na stav
motoru), lze 1. rychlostní stupeň zařadit
jedině se sešlápnutým brzdovým
pedálem.
LAUNCH CONTROL
Strategie zvaná "Launch Control"
umožňuje rozjezd na plný výkon.
Strategii lze aktivovat se stojícím
vozidlem, navoleným režimem Race a
zařazeným prvním rychlostním
stupněm.
Postup je následující:
sešlápněte brzdový pedál a držte jej
sešlápnutý;
sešlápněte pedál akcelerace a držte
jej sešlápnutý;
stiskněte páčku "–" za volantem;
Po uvolnění brzdového pedálu se
vozidlo rozjede s nejvyšší akcelerací.
Podržením sešlápnutého pedálu
akcelerace systém automaticky přeřadí
na vyšší rychlostní stupně ve chvíli, kdy
se motor vytočí na optimální otáčky pro
toto přeřazení.
Pro zrušení strategie stačí přerušit výše
uvedený sled operací nebo v každém
případě uvolnit pedál akcelerace.
ZOBRAZOVÁNÍ NA
DISPLEJI
Otočením klíčku zapalování na MAR se
asi za jednu sekundu zobrazí na displeji
indikace zařazeného neutrálu (N). Za
jízdy se na displeji zobrazí zařazený
rychlostní stupeň a daná logika (AUTO
neboMANUAL). Indikace na displeji
mají následující význam:
98
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
89)
S vozidlem se nelze rozjet na rychlostní

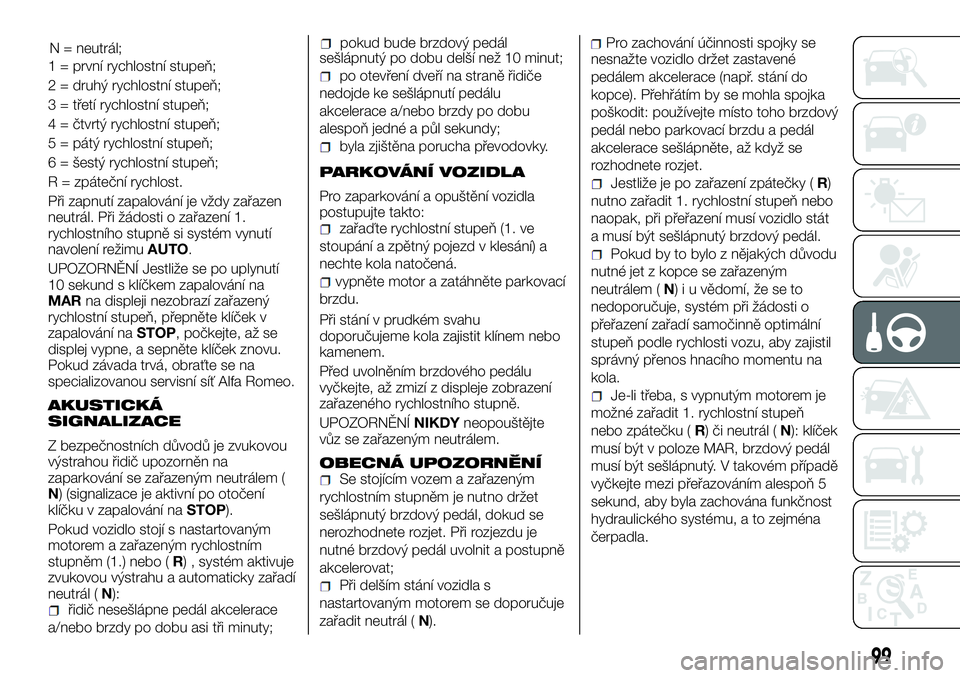

1 = první rychlostní stupeň;
2 = druhý rychlostní stupeň;
3 = třetí rychlostní stupeň;
4 = čtvrtý rychlostní stupeň;
5 = pátý rychlostní stupeň;
6 = šestý rychlostní stupeň;
R = zpáteční rychlost.
Při zapnutí zapalování je vždy zařazen
neutrál. Při žádosti o zařazení 1.
rychlostního stupně si systém vynutí
navolení režimuAUTO.
UPOZORNĚNÍ Jestliže se po uplynutí
10 sekund s klíčkem zapalování na
MARna displeji nezobrazí zařazený
rychlostní stupeň, přepněte klíček v
zapalování naSTOP, počkejte, až se
displej vypne, a sepněte klíček znovu.
Pokud závada trvá, obraťte se na
specializovanou servisní síť Alfa Romeo.
AKUSTICKÁ
SIGNALIZACE
Z bezpečnostních důvodů je zvukovou
výstrahou řidič upozorněn na
zaparkování se zařazeným neutrálem (
N) (signalizace je aktivní po otočení
klíčku v zapalování naSTOP).
Pokud vozidlo stojí s nastartovaným
motorem a zařazeným rychlostním
stupněm (1.) nebo (R) , systém aktivuje
zvukovou výstrahu a automaticky zařadí
neutrál (N):
řidič nesešlápne pedál akcelerace
a/nebo brzdy po dobu asi tři minuty;
pokud bude brzdový pedál
sešlápnutý po dobu delší než 10 minut;
po otevření dveří na straně řidiče
nedojde ke sešlápnutí pedálu
akcelerace a/nebo brzdy po dobu
alespoň jedné a půl sekundy;
byla zjištěna porucha převodovky.
PARKOVÁNÍ VOZIDLA
Pro zaparkování a opuštění vozidla
postupujte takto:
zařaďte rychlostní stupeň (1. ve
stoupání a zpětný pojezd v klesání) a
nechte kola natočená.
vypněte motor a zatáhněte parkovací
brzdu.
Při stání v prudkém svahu
doporučujeme kola zajistit klínem nebo
kamenem.
Před uvolněním brzdového pedálu
vyčkejte, až zmizí z displeje zobrazení
zařazeného rychlostního stupně.
UPOZORNĚNÍNIKDYneopouštějte
vůz se zařazeným neutrálem.
OBECNÁ UPOZORNĚNÍSe stojícím vozem a zařazeným
rychlostním stupněm je nutno držet
sešlápnutý brzdový pedál, dokud se
nerozhodnete rozjet. Při rozjezdu je
nutné brzdový pedál uvolnit a postupně
akcelerovat;
Při delším stání vozidla s
nastartovaným motorem se doporučuje
zařadit neutrál (N).
Pro zachování účinnosti spojky se
nesnažte vozidlo držet zastavené
pedálem akcelerace (např. stání do
kopce). Přehřátím by se mohla spojka
poškodit: používejte místo toho brzdový
pedál nebo parkovací brzdu a pedál
akcelerace sešlápněte, až když se
rozhodnete rozjet.
Jestliže je po zařazení zpátečky (R)
nutno zařadit 1. rychlostní stupeň nebo
naopak, při přeřazení musí vozidlo stát
a musí být sešlápnutý brzdový pedál.
Pokud by to bylo z nějakých důvodu
nutné jet z kopce se zařazeným
neutrálem (N) i u vědomí, že se to
nedoporučuje, systém při žádosti o
přeřazení zařadí samočinně optimální
stupeň podle rychlosti vozu, aby zajistil
správný přenos hnacího momentu na
kola.
Je-li třeba, s vypnutým motorem je
možné zařadit 1. rychlostní stupeň
nebo zpátečku (R) či neutrál (N): klíček
musí být v poloze MAR, brzdový pedál
musí být sešlápnutý. V takovém případě
vyčkejte mezi přeřazováním alespoň 5
sekund, aby byla zachována funkčnost
hydraulického systému, a to zejména
čerpadla.
99
N = neutrál;

větším momentem na kola.
POZOR

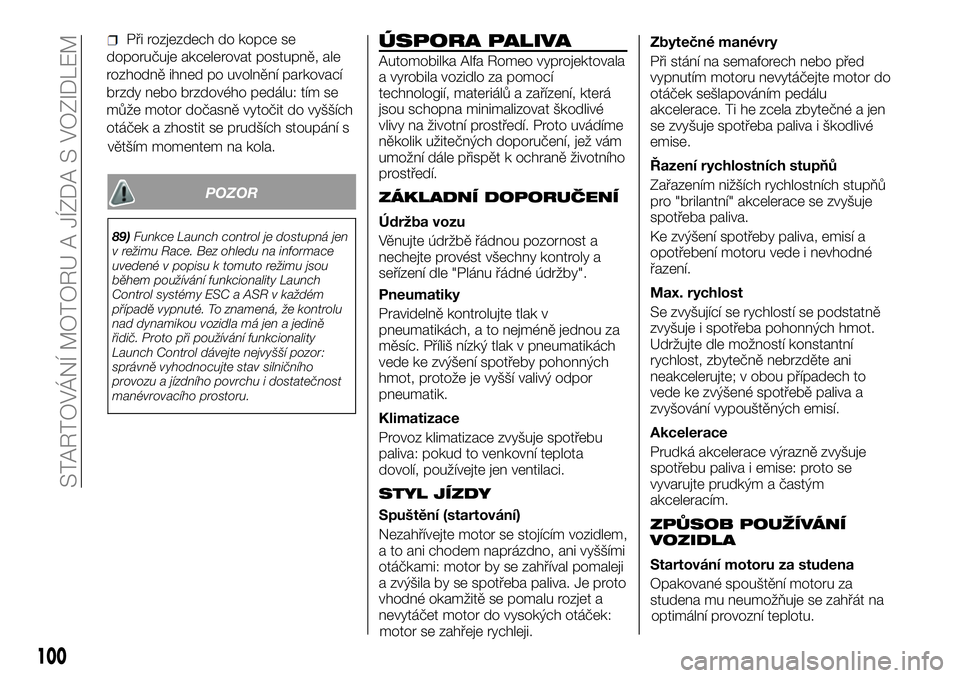

89)Funkce Launch control je dostupná jen
v režimu Race. Bez ohledu na informace
uvedené v popisu k tomuto režimu jsou
během používání funkcionality Launch
Control systémy ESC a ASR v každém
případě vypnuté. To znamená, že kontrolu
nad dynamikou vozidla má jen a jedině
řidič. Proto při používání funkcionality
Launch Control dávejte nejvyšší pozor:
správně vyhodnocujte stav silničního
provozu a jízdního povrchu i dostatečnost
manévrovacího prostoru.
ÚSPORA PALIVA
Automobilka Alfa Romeo vyprojektovala
a vyrobila vozidlo za pomocí
technologií, materiálů a zařízení, která
jsou schopna minimalizovat škodlivé
vlivy na životní prostředí. Proto uvádíme
několik užitečných doporučení, jež vám
umožní dále přispět k ochraně životního
prostředí.
ZÁKLADNÍ DOPORUČENÍ
Údržba vozu
Věnujte údržbě řádnou pozornost a
nechejte provést všechny kontroly a
seřízení dle "Plánu řádné údržby".
Pneumatiky
Pravidelně kontrolujte tlak v
pneumatikách, a to nejméně jednou za
měsíc. Příliš nízký tlak v pneumatikách
vede ke zvýšení spotřeby pohonných
hmot, protože je vyšší valivý odpor
pneumatik.
Klimatizace
Provoz klimatizace zvyšuje spotřebu
paliva: pokud to venkovní teplota
dovolí, používejte jen ventilaci.
STYL JÍZDY
Spuštění (startování)
Nezahřívejte motor se stojícím vozidlem,
a to ani chodem naprázdno, ani vyššími
otáčkami: motor by se zahříval pomaleji
a zvýšila by se spotřeba paliva. Je proto
vhodné okamžitě se pomalu rozjet a
nevytáčet motor do vysokých otáček:
motor se zahřeje rychleji.Zbytečné manévry
Při stání na semaforech nebo před
vypnutím motoru nevytáčejte motor do
otáček sešlapováním pedálu
akcelerace. Ti he zcela zbytečné a jen
se zvyšuje spotřeba paliva i škodlivé
emise.
Řazení rychlostních stupňů
Zařazením nižších rychlostních stupňů
pro "brilantní" akcelerace se zvyšuje
spotřeba paliva.
Ke zvýšení spotřeby paliva, emisí a
opotřebení motoru vede i nevhodné
řazení.
Max. rychlost
Se zvyšující se rychlostí se podstatně
zvyšuje i spotřeba pohonných hmot.
Udržujte dle možností konstantní
rychlost, zbytečně nebrzděte ani
neakcelerujte; v obou případech to
vede ke zvýšené spotřebě paliva a
zvyšování vypouštěných emisí.
Akcelerace
Prudká akcelerace výrazně zvyšuje
spotřebu paliva i emise: proto se
vyvarujte prudkým a častým
akceleracím.ZPŮSOB POUŽÍVÁNÍ
VOZIDLA
Startování motoru za studena
Opakované spouštění motoru za
studena mu neumožňuje se zahřát na
100
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
Při rozjezdech do kopce se
doporučuje akcelerovat postupně, ale
rozhodně ihned po uvolnění parkovací
brzdy nebo brzdového pedálu: tím se
může motor dočasně vytočit do vyšších
otáček a zhostit se prudších stoupání s
optimální provozní teplotu.

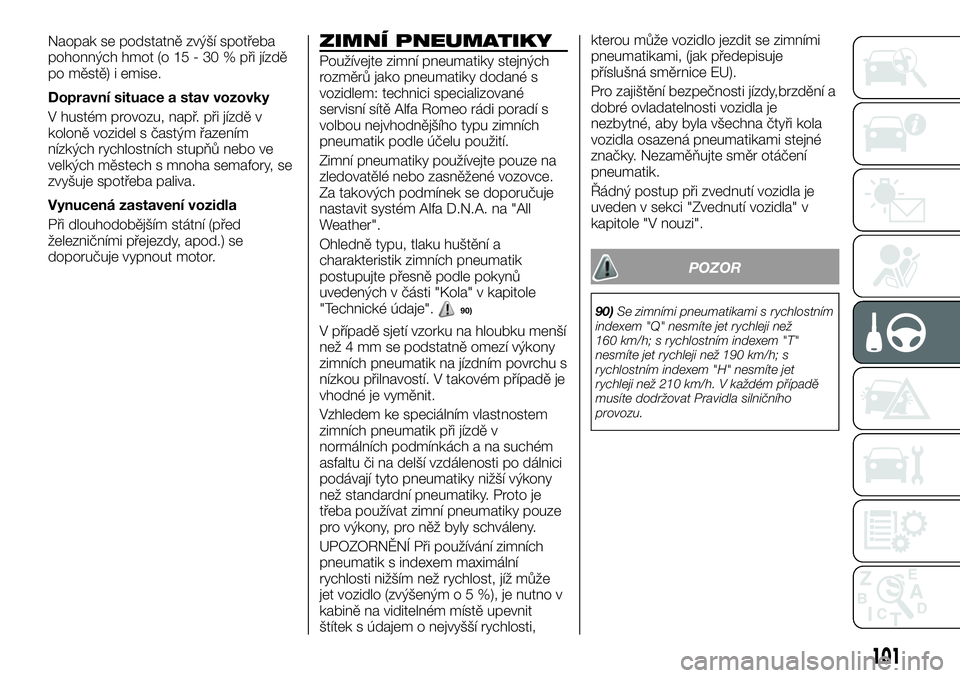

Naopak se podstatně zvýší spotřeba
pohonných hmot (o 15 - 30 % při jízdě
po městě) i emise.
Dopravní situace a stav vozovky
V hustém provozu, např. při jízdě v
koloně vozidel s častým řazením
nízkých rychlostních stupňů nebo ve
velkých městech s mnoha semafory, se
zvyšuje spotřeba paliva.
Vynucená zastavení vozidla
Při dlouhodobějším státní (před
železničními přejezdy, apod.) se
doporučuje vypnout motor.ZIMNÍ PNEUMATIKY
Používejte zimní pneumatiky stejných
rozměrů jako pneumatiky dodané s
vozidlem: technici specializované
servisní sítě Alfa Romeo rádi poradí s
volbou nejvhodnějšího typu zimních
pneumatik podle účelu použití.
Zimní pneumatiky používejte pouze na
zledovatělé nebo zasněžené vozovce.
Za takových podmínek se doporučuje
nastavit systém Alfa D.N.A. na "All
Weather".
Ohledně typu, tlaku huštění a
charakteristik zimních pneumatik
postupujte přesně podle pokynů
uvedených v části "Kola" v kapitole
"Technické údaje".
90)
V případě sjetí vzorku na hloubku menší
než 4 mm se podstatně omezí výkony
zimních pneumatik na jízdním povrchu s
nízkou přilnavostí. V takovém případě je
vhodné je vyměnit.
Vzhledem ke speciálním vlastnostem
zimních pneumatik při jízdě v
normálních podmínkách a na suchém
asfaltu či na delší vzdálenosti po dálnici
podávají tyto pneumatiky nižší výkony
než standardní pneumatiky. Proto je
třeba používat zimní pneumatiky pouze
pro výkony, pro něž byly schváleny.
UPOZORNĚNÍ Při používání zimních
pneumatik s indexem maximální
rychlosti nižším než rychlost, jíž může
jet vozidlo (zvýšeným o 5 %), je nutno v
kabině na viditelném místě upevnit
štítek s údajem o nejvyšší rychlosti,kterou může vozidlo jezdit se zimními
pneumatikami, (jak předepisuje
příslušná směrnice EU).
Pro zajištění bezpečnosti jízdy,brzdění a
dobré ovladatelnosti vozidla je
nezbytné, aby byla všechna čtyři kola
vozidla osazená pneumatikami stejné
značky. Nezaměňujte směr otáčení
pneumatik.
Řádný postup při zvednutí vozidla je
uveden v sekci "Zvednutí vozidla" v
kapitole "V nouzi".
POZOR
90)Se zimními pneumatikami s rychlostním
indexem "Q" nesmíte jet rychleji než
160 km/h; s rychlostním indexem "T"
nesmíte jet rychleji než 190 km/h; s
rychlostním indexem "H" nesmíte jet
rychleji než 210 km/h. V každém případě
musíte dodržovat Pravidla silničního
provozu.
101

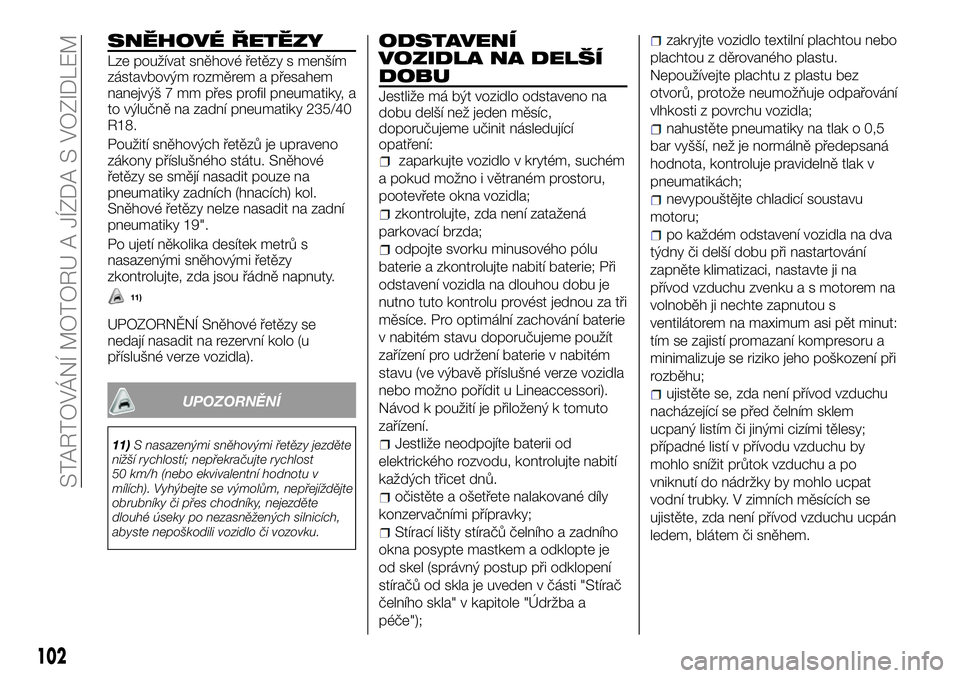

SNĚHOVÉ ŘETĚZY
Lze používat sněhové řetězy s menším
zástavbovým rozměrem a přesahem
nanejvýš 7 mm přes profil pneumatiky, a
to výlučně na zadní pneumatiky 235/40
R18.
Použití sněhových řetězů je upraveno
zákony příslušného státu. Sněhové
řetězy se smějí nasadit pouze na
pneumatiky zadních (hnacích) kol.
Sněhové řetězy nelze nasadit na zadní
pneumatiky 19".
Po ujetí několika desítek metrů s
nasazenými sněhovými řetězy
zkontrolujte, zda jsou řádně napnuty.
11)
UPOZORNĚNÍ Sněhové řetězy se
nedají nasadit na rezervní kolo (u
příslušné verze vozidla).
UPOZORNĚNÍ
11)S nasazenými sněhovými řetězy jezděte
nižší rychlostí; nepřekračujte rychlost
50 km/h (nebo ekvivalentní hodnotu v
mílích). Vyhýbejte se výmolům, nepřejíždějte
obrubníky či přes chodníky, nejezděte
dlouhé úseky po nezasněžených silnicích,
abyste nepoškodili vozidlo či vozovku.
ODSTAVENÍ
VOZIDLA NA DELŠÍ
DOBU
Jestliže má být vozidlo odstaveno na
dobu delší než jeden měsíc,
doporučujeme učinit následující
opatření:
zaparkujte vozidlo v krytém, suchém
a pokud možno i větraném prostoru,
pootevřete okna vozidla;
zkontrolujte, zda není zatažená
parkovací brzda;
odpojte svorku minusového pólu
baterie a zkontrolujte nabití baterie; Při
odstavení vozidla na dlouhou dobu je
nutno tuto kontrolu provést jednou za tři
měsíce. Pro optimální zachování baterie
v nabitém stavu doporučujeme použít
zařízení pro udržení baterie v nabitém
stavu (ve výbavě příslušné verze vozidla
nebo možno pořídit u Lineaccessori).
Návod k použití je přiložený k tomuto
zařízení.
Jestliže neodpojíte baterii od
elektrického rozvodu, kontrolujte nabití
každých třicet dnů.
očistěte a ošetřete nalakované díly
konzervačními přípravky;
Stírací lišty stíračů čelního a zadního
okna posypte mastkem a odklopte je
od skel (správný postup při odklopení
stíračů od skla je uveden v části "Stírač
čelního skla" v kapitole "Údržba a
péče");
zakryjte vozidlo textilní plachtou nebo
plachtou z děrovaného plastu.
Nepoužívejte plachtu z plastu bez
otvorů, protože neumožňuje odpařování
vlhkosti z povrchu vozidla;
nahustěte pneumatiky na tlak o 0,5
bar vyšší, než je normálně předepsaná
hodnota, kontroluje pravidelně tlak v
pneumatikách;
nevypouštějte chladicí soustavu
motoru;
po každém odstavení vozidla na dva
týdny či delší dobu při nastartování
zapněte klimatizaci, nastavte ji na
přívod vzduchu zvenku a s motorem na
volnoběh ji nechte zapnutou s
ventilátorem na maximum asi pět minut:
tím se zajistí promazaní kompresoru a
minimalizuje se riziko jeho poškození při
rozběhu;
ujistěte se, zda není přívod vzduchu
nacházející se před čelním sklem
ucpaný listím či jinými cizími tělesy;
případné listí v přívodu vzduchu by
mohlo snížit průtok vzduchu a po
vniknutí do nádržky by mohlo ucpat
vodní trubky. V zimních měsících se
ujistěte, zda není přívod vzduchu ucpán
ledem, blátem či sněhem.
102
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

elektrického napájení baterie se ujistěte,
zda klíček zapalování přepnutý na
STOP a dveře na straně řidiče jsou
zavřené.
103

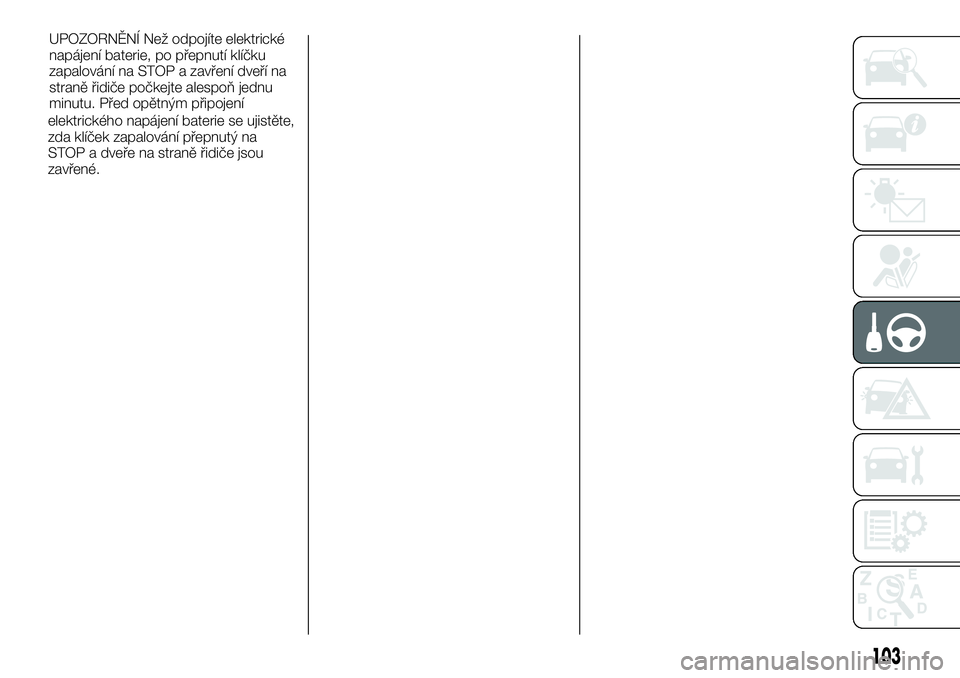

UPOZORNĚNÍ Než odpojíte elektrické
napájení baterie, po přepnutí klíčku
zapalování na STOP a zavření dveří na
straně řidiče počkejte alespoň jednu
minutu. Před opětným připojení

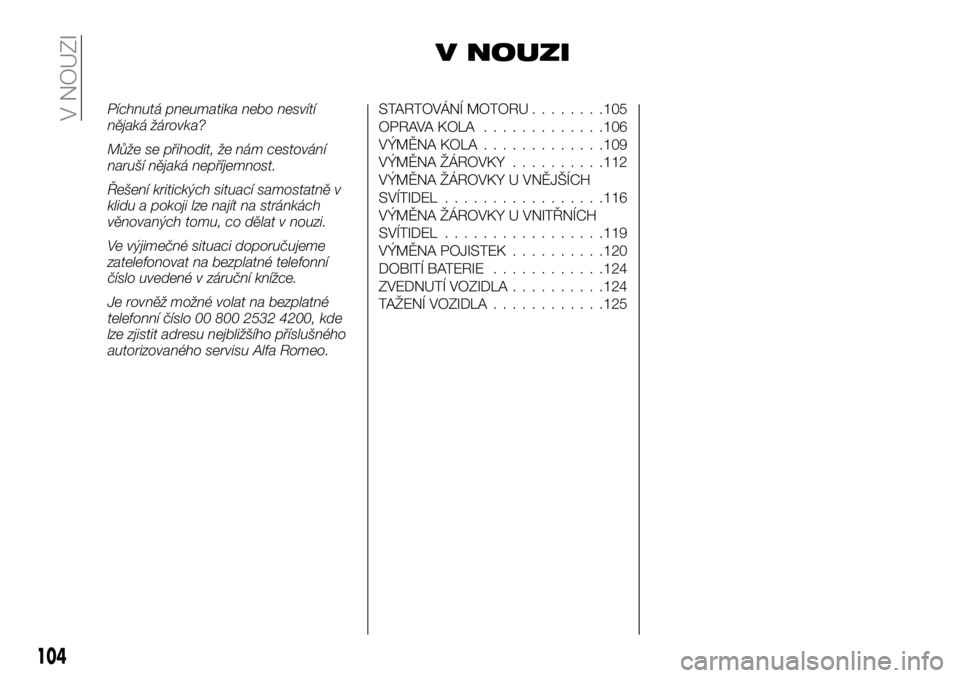

V NOUZI
Píchnutá pneumatika nebo nesvítí
nějaká žárovka?
Může se přihodit, že nám cestování
naruší nějaká nepříjemnost.
Řešení kritických situací samostatně v
klidu a pokoji lze najít na stránkách
věnovaných tomu, co dělat v nouzi.
Ve výjimečné situaci doporučujeme
zatelefonovat na bezplatné telefonní
číslo uvedené v záruční knížce.
Je rovněž možné volat na bezplatné
telefonní číslo 00 800 2532 4200, kde
lze zjistit adresu nejbližšího příslušného
autorizovaného servisu Alfa Romeo.STARTOVÁNÍ MOTORU........105
OPRAVA KOLA.............106
VÝMĚNA KOLA.............109
VÝMĚNA ŽÁROVKY..........112
VÝMĚNA ŽÁROVKY U VNĚJŠÍCH
SVÍTIDEL.................116
VÝMĚNA ŽÁROVKY U VNITŘNÍCH
SVÍTIDEL.................119
VÝMĚNA POJISTEK..........120
DOBITÍ BATERIE............124
ZVEDNUTÍ VOZIDLA..........124
TAŽENÍ VOZIDLA............125
104
V NOUZI

STARTOVÁNÍ
MOTORU
Jestliže kontrolkana přístrojové
desce zůstane svítit, obraťte se bez
prodlení na specializovanou servisní síť
Alfa Romeo.
STARTOVÁNÍ S
POMOCNOU BATERIÍ
Je-li baterie vybitá, je možné spustit
motor pomocí jiné baterie, která má
stejnou nebo o něco vyšší kapacitu než
ta vybitá.
Při startování motoru postupujte takto:
Vhodným kabelem obr. 81 propojte
plusové svorky obou baterií (značka + u
svorky);
druhým kabelem propojte
minusovou svorku(–)pomocné
baterie s ukostřovacím bodem
na
motoru nebo na převodovce
startovaného vozidla;
nastartujte motor; jakmile motor
naskočí, odpojte kabely v opačném
pořadí než při připojování.
Pokud se po několika pokusech
nepodaří motor nastartovat,
nepodnikejte další zbytečné pokusy a
obraťte se na specializovanou servisní
síť Alfa Romeo.
UPOZORNĚNÍ Nepropojujte přímo
minusové svorky obou baterií! Je-li
pomocná baterie instalovaná ve
druhém vozidle, je třeba zabránit tomu,
aby mezi tímto vozidlem a vozidlem s
vybitou baterií nedošlo k náhodnému
kontaktu kovových částí.
STARTOVÁNÍ MOTORU
SETRVAČNOSTÍ
V žádném případě nespouštějte motor
tlačením, tažením nebo rozjezdem z
kopce.
UPOZORNĚNÍ
12)Při nouzovém startování motoru
nesmíte použít rychlonabíječ baterií: mohly
by se poškodit elektronické systémy a řídicí
jednotka motoru.
POZOR
91)Takto startovat motor smějí pouze
zkušené osoby, protože nesprávný postup
může způsobit elektrické výboje značné
intenzity. Elektrolyt je jed a žíravina.
Zabraňte zasažení očí a pokožky.
Doporučujeme nepřibližovat se k baterii s
volným plamenem a zapálenými cigaretami
a nevyvolávat v blízkosti baterie jiskry.
81A0L0116
105
12)91)

OPRAVA KOLA
INDICAZIONI GENERALI
La vettura è dotata di dispositivo per la
riparazione rapida pneumatici
denominato kit "Fix&Go automatic“ .
92) 94)
Per l’utilizzo dello stesso seguire le
istruzioni seguenti.93) 95) 96)13)2)
SADA "Fix&Go
Automatic"
Je umístěna v zavazadlovém prostoru.
Sada obsahuje:
nádobku A obr. 82 s tekutým tmelem
s plnicí hadičkou B a nálepkou C s
textem “max. 80 km/h”, kterou je nutno
po opravě pneumatiky nalepit na dobře
viditelné místo (např. na přístrojovou
desku);
kompresor D s manometrem a
přípojkami;
příbalový leták obr. 83 s pokyny o
použití sady na rychlou opravu, jenž je
nutno posléze předat technikům, kteří
budou s takto opravenou pneumatikou
manipulovat;
pár rukavic uložený v bočním
prostoru pro kompresor;
adaptéry pro různé ventilky.UPOZORNĚNÍ Lepidlo je účinné při
venkovních teplotách v rozsahu –20 °C
- +50 °C. Lepidlo má omezenou
životnost.
POSTUP PŘI HUŠTĚNÍ
PNEUMATIKY
Postupujte takto:97)
zatáhněte parkovací brzdu,
vyšroubujte násadku ventilu
pneumatiky, vytáhněte plnicí hadičku A
obr. 84 a zašroubujte objímku B na
ventil pneumatiky;
zkontrolujte, zda se spínač A
obr. 85 kompresoru nachází v poloze 0
(vypnutý), nastartujte motor, zasuňte
kolík do proudové zásuvky na
prostředním tunelu (viz obr. 86 ),
zapněte kompresor přepnutím spínače
Aobr. 85 na polohu I (zapnuto);
82A0L0076
83A0L0077
84A0L0078
106
V NOUZI

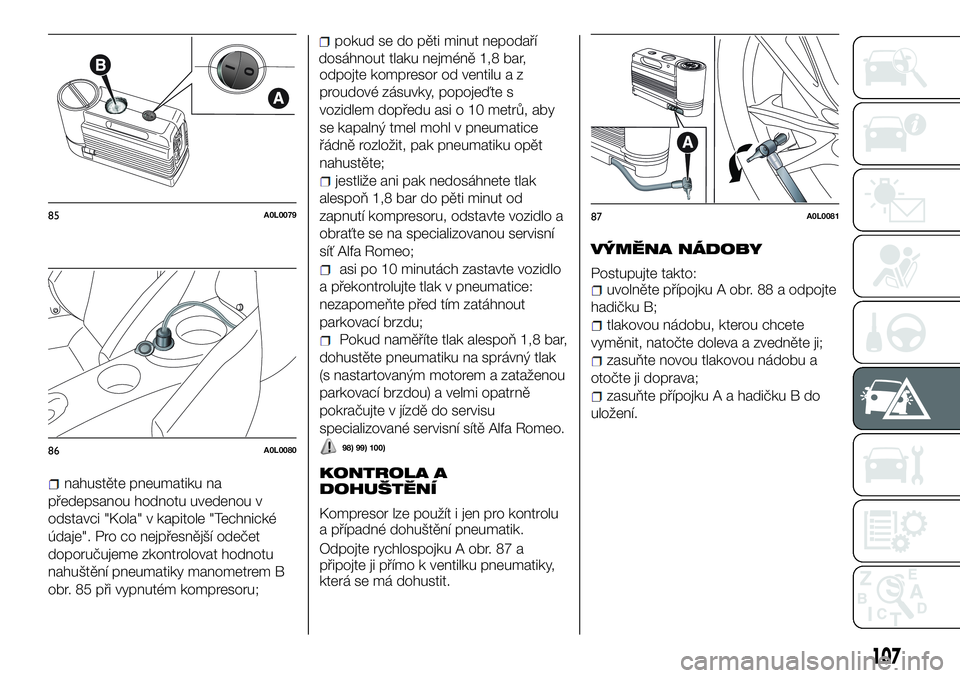

nahustěte pneumatiku na
předepsanou hodnotu uvedenou v
odstavci "Kola" v kapitole "Technické
údaje". Pro co nejpřesnější odečet
doporučujeme zkontrolovat hodnotu
nahuštění pneumatiky manometrem B
obr. 85 při vypnutém kompresoru;
pokud se do pěti minut nepodaří
dosáhnout tlaku nejméně 1,8 bar,
odpojte kompresor od ventilu a z
proudové zásuvky, popojeďte s
vozidlem dopředu asi o 10 metrů, aby
se kapalný tmel mohl v pneumatice
řádně rozložit, pak pneumatiku opět
nahustěte;
jestliže ani pak nedosáhnete tlak
alespoň 1,8 bar do pěti minut od
zapnutí kompresoru, odstavte vozidlo a
obraťte se na specializovanou servisní
síť Alfa Romeo;
asi po 10 minutách zastavte vozidlo
a překontrolujte tlak v pneumatice:
nezapomeňte před tím zatáhnout
parkovací brzdu;
Pokud naměříte tlak alespoň 1,8 bar,
dohustěte pneumatiku na správný tlak
(s nastartovaným motorem a zataženou
parkovací brzdou) a velmi opatrně
pokračujte v jízdě do servisu
specializované servisní sítě Alfa Romeo.
98) 99) 100)
KONTROLA A
DOHUŠTĚNÍ
Kompresor lze použít i jen pro kontrolu
a případné dohuštění pneumatik.
Odpojte rychlospojku A obr. 87 a
připojte ji přímo k ventilku pneumatiky,
která se má dohustit.
VÝMĚNA NÁDOBY
Postupujte takto:uvolněte přípojku A obr. 88 a odpojte
hadičku B;
tlakovou nádobu, kterou chcete
vyměnit, natočte doleva a zvedněte ji;
zasuňte novou tlakovou nádobu a
otočte ji doprava;
zasuňte přípojku A a hadičku B do
uložení.
85A0L0079
86A0L0080
87A0L0081
107
