Page 41 of 156
39
Lampki sygnalizacyjne
w zestawie wskaźnikówCo oznaczaCo robić

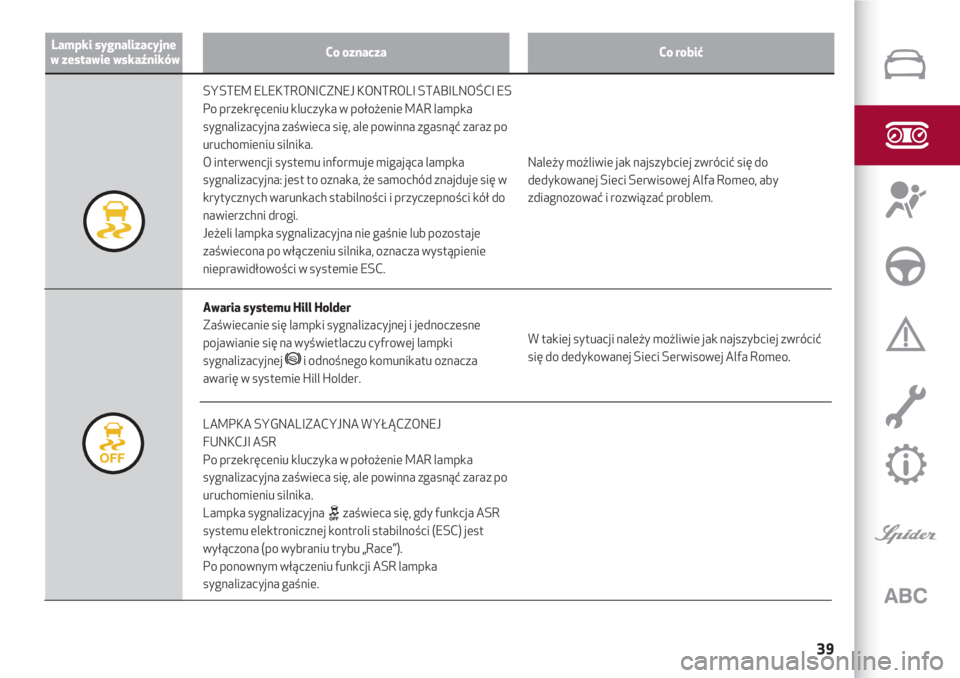

LAMPKA SYGNALIZACYJNA WYŁĄCZONEJ
FUNKCJI ASR
Po przekręceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć zaraz po
uruchomieniu silnika.
Lampka sygnalizacyjna zaświeca się, gdy funkcja ASR
systemu elektronicznej kontroli stabilności (ESC) jest
wyłączona (po wybraniu trybu „Race”).
Po ponownym włączeniu funkcji ASR lampka
sygnalizacyjna gaśnie.
Należy możliwie jak najszybciej zwrócić się do
dedykowanej Sieci Serwisowej Alfa Romeo, aby
zdiagnozować i rozwiązać problem.
W takiej sytuacji należy możliwie jak najszybciej zwrócić
się do dedykowanej Sieci Serwisowej Alfa Romeo. SYSTEM ELEKTRONICZNEJ KONTROLI STABILNOŚCI ES
Po przekręceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć zaraz po
uruchomieniu silnika.
O interwencji systemu informuje migająca lampka
sygnalizacyjna: jest to oznaka, że samochód znajduje się w
krytycznych warunkach stabilności i przyczepności kół do
nawierzchni drogi.
Jeżeli lampka sygnalizacyjna nie gaśnie lub pozostaje
zaświecona po włączeniu silnika, oznacza wystąpienie
nieprawidłowości w systemie ESC.
Awaria systemu Hill Holder
Zaświecanie się lampki sygnalizacyjnej i jednoczesne
pojawianie się na wyświetlaczu cyfrowej lampki
sygnalizacyjnej
*i odnośnego komunikatu oznacza
awarię w systemie Hill Holder.

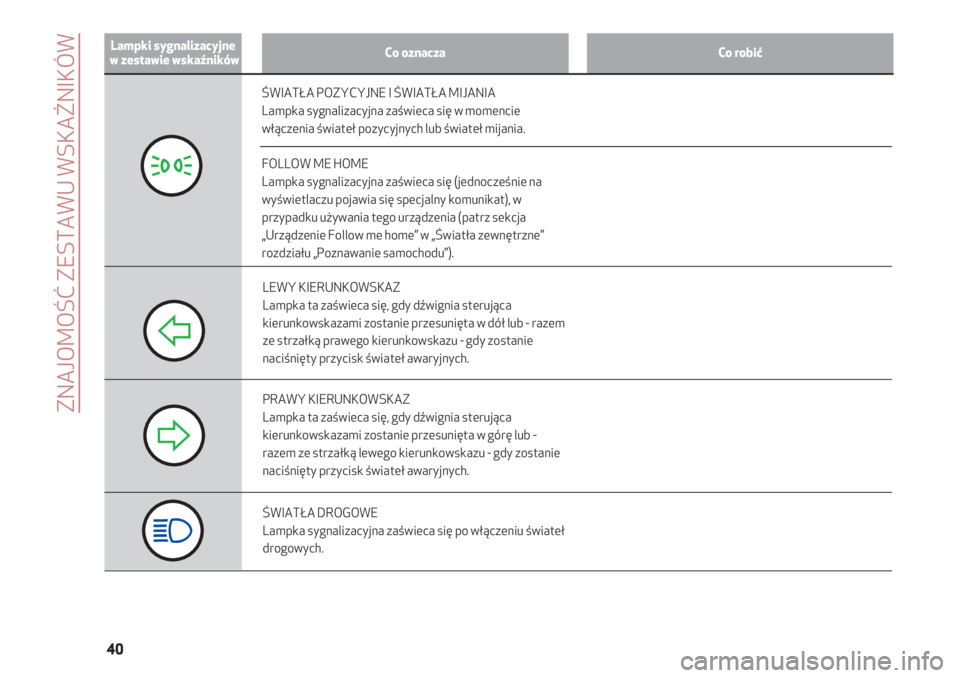

Page 42 of 156
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
40
Lampki sygnalizacyjne
w zestawie wskaźnikówCo oznaczaCo robić
LEWY KIERUNKOWSKAZ
Lampka ta zaświeca się, gdy dźwignia sterująca
kierunkowskazami zostanie przesunięta w dół lub - razem
ze strzałką prawego kierunkowskazu - gdy zostanie
naciśnięty przycisk świateł awaryjnych.
PRAWY KIERUNKOWSKAZ
Lampka ta zaświeca się, gdy dźwignia sterująca
kierunkowskazami zostanie przesunięta w górę lub -
razem ze strzałką lewego kierunkowskazu - gdy zostanie
naciśnięty przycisk świateł awaryjnych.
ŚWIATŁA DROGOWE
Lampka sygnalizacyjna zaświeca się po włączeniu świateł
drogowych.
ŚWIATŁA POZYCYJNE I ŚWIATŁA MIJANIA
Lampka sygnalizacyjna zaświeca się w momencie
włączenia świateł pozycyjnych lub świateł mijania.
FOLLOW ME HOME
Lampka sygnalizacyjna zaświeca się (jednocześnie na
wyświetlaczu pojawia się specjalny komunikat), w
przypadku używania tego urządzenia (patrz sekcja
„Urządzenie Follow me home” w „Światła zewnętrzne”
rozdziału „Poznawanie samochodu”).
Page 43 of 156
41

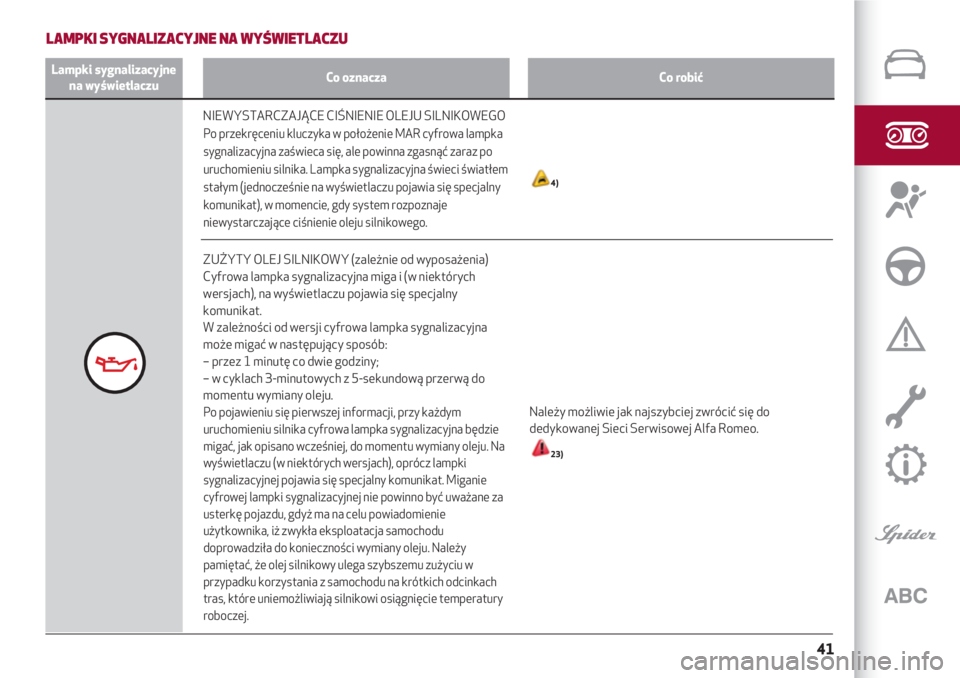

LAMPKI SYGNALIZACYJNE NA WYŚWIETLACZU
Lampki sygnalizacyjne
na wyświetlaczuCo oznaczaCo robić
NIEWYSTARCZAJĄCE CIŚNIENIE OLEJU SILNIKOWEGO
Po przekręceniu kluczyka w położenie MAR cyfrowa lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć zaraz po
uruchomieniu silnika. Lampka sygnalizacyjna świeci światłem
stałym (jednocześnie na wyświetlaczu pojawia się specjalny
komunikat), w momencie, gdy system rozpoznaje
niewystarczające ciśnienie oleju silnikowego.
ZUŻYTY OLEJ SILNIKOWY (zależnie od wyposażenia)
Cyfrowa lampka sygnalizacyjna miga i (w niektórych
wersjach), na wyświetlaczu pojawia się specjalny
komunikat.
W zależności od wersji cyfrowa lampka sygnalizacyjna
może migać w następujący sposób:
– przez 1 minutę co dwie godziny;
– w cyklach 3-minutowych z 5-sekundową przerwą do
momentu wymiany oleju.
Po pojawieniu się pierwszej informacji, przy każdym
uruchomieniu silnika cyfrowa lampka sygnalizacyjna będzie
migać, jak opisano wcześniej, do momentu wymiany oleju. Na
wyświetlaczu (w niektórych wersjach), oprócz lampki
sygnalizacyjnej pojawia się specjalny komunikat. Miganie
cyfrowej lampki sygnalizacyjnej nie powinno być uważane za
usterkę pojazdu, gdyż ma na celu powiadomienie
użytkownika, iż zwykła eksploatacja samochodu
doprowadziła do konieczności wymiany oleju. Należy
pamiętać, że olej silnikowy ulega szybszemu zużyciu w
przypadku korzystania z samochodu na krótkich odcinkach
tras, które uniemożliwiają silnikowi osiągnięcie temperatury
roboczej.
4)
Należy możliwie jak najszybciej zwrócić się do
dedykowanej Sieci Serwisowej Alfa Romeo.
23)
Page 44 of 156
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
42
Lampki sygnalizacyjne
na wyświetlaczuCo oznaczaCo robić

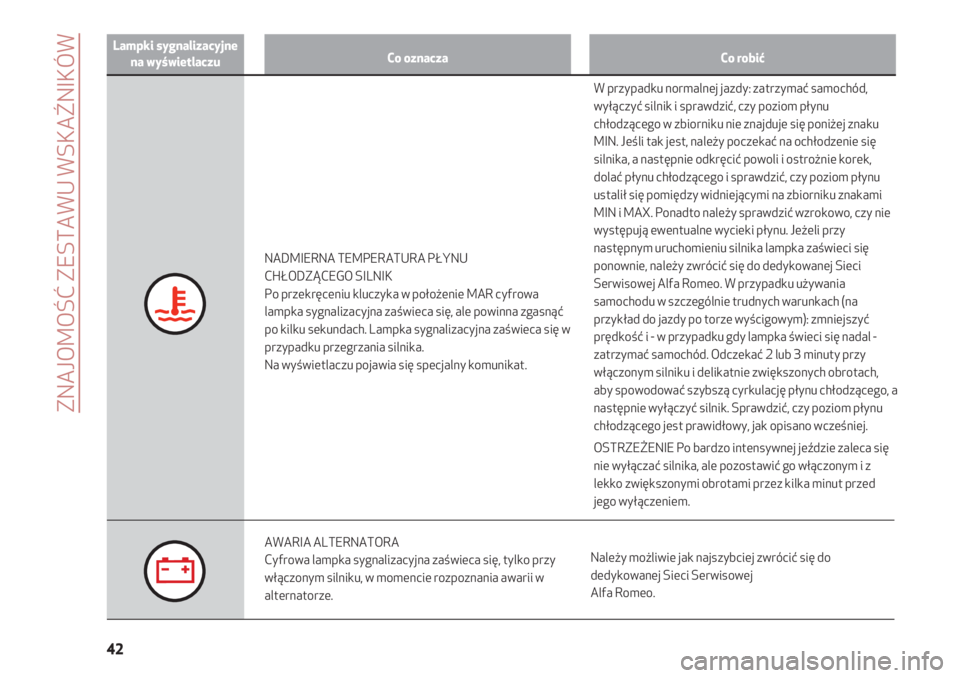

NADMIERNA TEMPERATURA PŁYNU
CHŁODZĄCEGO SILNIK
Po przekręceniu kluczyka w położenie MAR cyfrowa
lampka sygnalizacyjna zaświeca się, ale powinna zgasnąć
po kilku sekundach. Lampka sygnalizacyjna zaświeca się w
przypadku przegrzania silnika.
Na wyświetlaczu pojawia się specjalny komunikat.
AWARIA ALTERNATORA
Cyfrowa lampka sygnalizacyjna zaświeca się, tylko przy
włączonym silniku, w momencie rozpoznania awarii w
alternatorze.Należy możliwie jak najszybciej zwrócić się do
dedykowanej Sieci Serwisowej
Alfa Romeo.
W przypadku normalnej jazdy: zatrzymać samochód,
wyłączyć silnik i sprawdzić, czy poziom płynu
chłodzącego w zbiorniku nie znajduje się poniżej znaku
MIN. Jeśli tak jest, należy poczekać na ochłodzenie się
silnika, a następnie odkręcić powoli i ostrożnie korek,
dolać płynu chłodzącego i sprawdzić, czy poziom płynu
ustalił się pomiędzy widniejącymi na zbiorniku znakami
MIN i MAX. Ponadto należy sprawdzić wzrokowo, czy nie
występują ewentualne wycieki płynu. Jeżeli przy
następnym uruchomieniu silnika lampka zaświeci się
ponownie, należy zwrócić się do dedykowanej Sieci
Serwisowej Alfa Romeo. W przypadku używania
samochodu w szczególnie trudnych warunkach (na
przykład do jazdy po torze wyścigowym): zmniejszyć
prędkość i - w przypadku gdy lampka świeci się nadal -
zatrzymać samochód. Odczekać 2 lub 3 minuty przy
włączonym silniku i delikatnie zwiększonych obrotach,
aby spowodować szybszą cyrkulację płynu chłodzącego, a
następnie wyłączyć silnik. Sprawdzić, czy poziom płynu
chłodzącego jest prawidłowy, jak opisano wcześniej.
OSTRZEŻENIE Po bardzo intensywnej jeździe zaleca się
nie wyłączać silnika, ale pozostawić go włączonym i z
lekko zwiększonymi obrotami przez kilka minut przed
jego wyłączeniem.
Page 45 of 156
43
Lampki sygnalizacyjne
na wyświetlaczuCo oznaczaCo robić

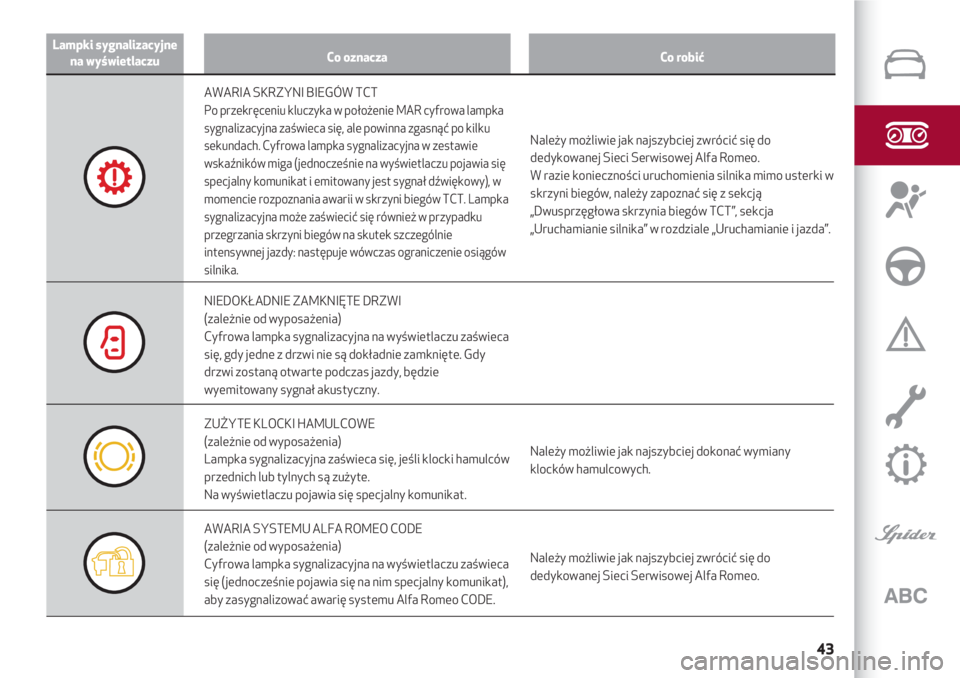

AWARIA SKRZYNI BIEGÓW TCT
Po przekręceniu kluczyka w położenie MAR cyfrowa lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć po kilku
sekundach. Cyfrowa lampka sygnalizacyjna w zestawie
wskaźników miga (jednocześnie na wyświetlaczu pojawia się
specjalny komunikat i emitowany jest sygnał dźwiękowy), w
momencie rozpoznania awarii w skrzyni biegów TCT. Lampka
sygnalizacyjna może zaświecić się również w przypadku
przegrzania skrzyni biegów na skutek szczególnie
intensywnej jazdy: następuje wówczas ograniczenie osiągów
silnika.
NIEDOKŁADNIE ZAMKNIĘTE DRZWI
(zależnie od wyposażenia)
Cyfrowa lampka sygnalizacyjna na wyświetlaczu zaświeca
się, gdy jedne z drzwi nie są dokładnie zamknięte. Gdy
drzwi zostaną otwarte podczas jazdy, będzie
wyemitowany sygnał akustyczny.
ZUŻYTE KLOCKI HAMULCOWE
(zależnie od wyposażenia)
Lampka sygnalizacyjna zaświeca się, jeśli klocki hamulców
przednich lub tylnych są zużyte.
Na wyświetlaczu pojawia się specjalny komunikat.Należy możliwie jak najszybciej dokonać wymiany
klocków hamulcowych.
AWARIA SYSTEMU ALFA ROMEO CODE
(zależnie od wyposażenia)
Cyfrowa lampka sygnalizacyjna na wyświetlaczu zaświeca
się (jednocześnie pojawia się na nim specjalny komunikat),
aby zasygnalizować awarię systemu Alfa Romeo CODE.Należy możliwie jak najszybciej zwrócić się do
dedykowanej Sieci Serwisowej Alfa Romeo.
Należy możliwie jak najszybciej zwrócić się do
dedykowanej Sieci Serwisowej Alfa Romeo.
W razie konieczności uruchomienia silnika mimo usterki w
skrzyni biegów, należy zapoznać się z sekcją
„Dwusprzęgłowa skrzynia biegów TCT”, sekcja
„Uruchamianie silnika” w rozdziale „Uruchamianie i jazda”.
Page 46 of 156
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
44
Lampki sygnalizacyjne
na wyświetlaczuCo oznaczaCo robić

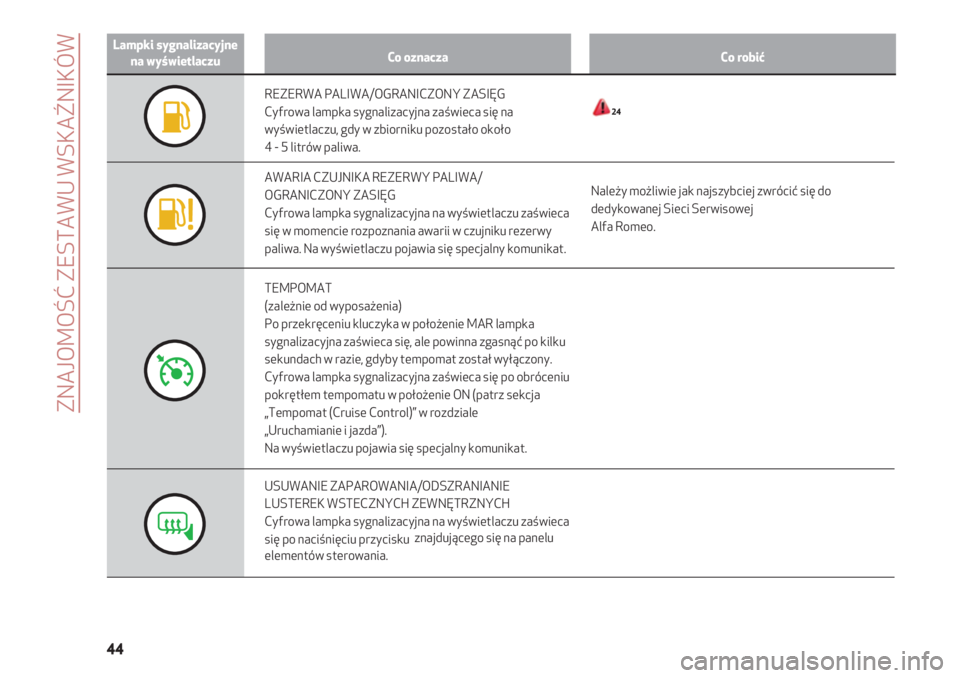

REZERWA PALIWA/OGRANICZONY ZASIĘG
Cyfrowa lampka sygnalizacyjna zaświeca się na
wyświetlaczu, gdy w zbiorniku pozostało około
4 - 5 litrów paliwa.
AWARIA CZUJNIKA REZERWY PALIWA/
OGRANICZONY ZASIĘG
Cyfrowa lampka sygnalizacyjna na wyświetlaczu zaświeca
się w momencie rozpoznania awarii w czujniku rezerwy
paliwa. Na wyświetlaczu pojawia się specjalny komunikat.
TEMPOMAT
(zależnie od wyposażenia)
Po przekręceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć po kilku
sekundach w razie, gdyby tempomat został wyłączony.
Cyfrowa lampka sygnalizacyjna zaświeca się po obróceniu
pokrętłem tempomatu w położenie ON (patrz sekcja
„Tempomat (Cruise Control)” w rozdziale
„Uruchamianie i jazda”).
Na wyświetlaczu pojawia się specjalny komunikat.
USUWANIE ZAPAROWANIA/ODSZRANIANIE
LUSTEREK WSTECZNYCH ZEWNĘTRZNYCH
Cyfrowa lampka sygnalizacyjna na wyświetlaczu zaświeca
się po naciśnięciu przycisku znajdującego się na panelu
elementów sterowania.
Należy możliwie jak najszybciej zwrócić się do
dedykowanej Sieci Serwisowej
Alfa Romeo.
24
Page 47 of 156
45
Lampki sygnalizacyjne
na wyświetlaczuCo oznaczaCo robić

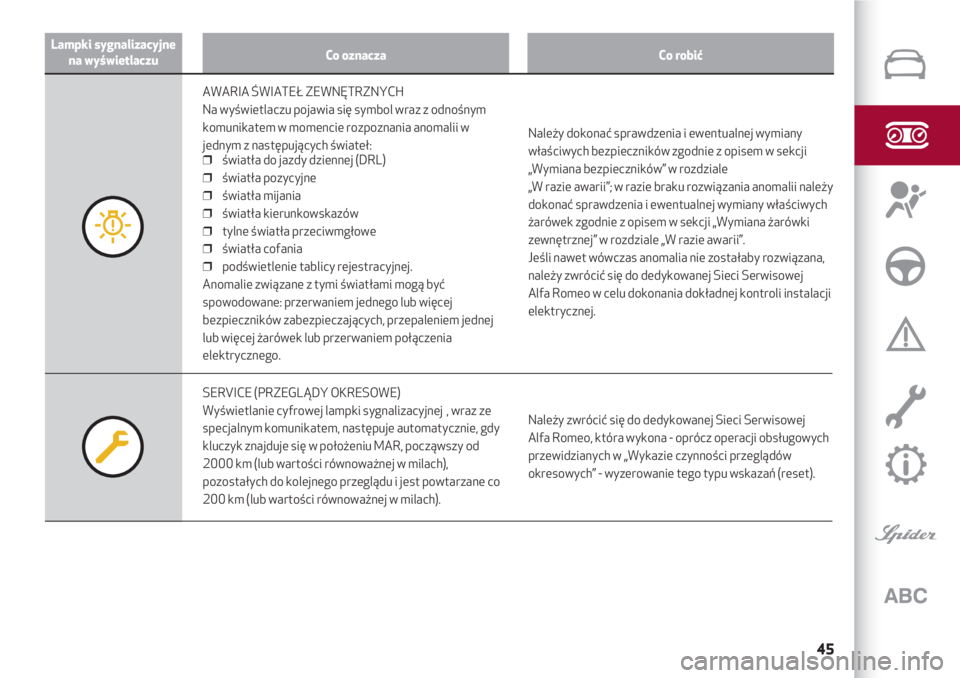

AWARIA ŚWIATEŁ ZEWNĘTRZNYCH
Na wyświetlaczu pojawia się symbol wraz z odnośnym
komunikatem w momencie rozpoznania anomalii w
jednym z następujących świateł:
❒ światła do jazdy dziennej (DRL)
❒ światła pozycyjne
❒ światła mijania
❒ światła kierunkowskazów
❒ tylne światła przeciwmgłowe
❒ światła cofania
❒ podświetlenie tablicy rejestracyjnej.
Anomalie związane z tymi światłami mogą być
spowodowane: przerwaniem jednego lub więcej
bezpieczników zabezpieczających, przepaleniem jednej
lub więcej żarówek lub przerwaniem połączenia
elektrycznego.
Należy dokonać sprawdzenia i ewentualnej wymiany
właściwych bezpieczników zgodnie z opisem w sekcji
„Wymiana bezpieczników” w rozdziale
„W razie awarii”; w razie braku rozwiązania anomalii należy
dokonać sprawdzenia i ewentualnej wymiany właściwych
żarówek zgodnie z opisem w sekcji „Wymiana żarówki
zewnętrznej” w rozdziale „W razie awarii”.
Jeśli nawet wówczas anomalia nie zostałaby rozwiązana,
należy zwrócić się do dedykowanej Sieci Serwisowej
Alfa Romeo w celu dokonania dokładnej kontroli instalacji
elektrycznej.
SERVICE (PRZEGLĄDY OKRESOWE)
Wyświetlanie cyfrowej lampki sygnalizacyjnej , wraz ze
specjalnym komunikatem, następuje automatycznie, gdy
kluczyk znajduje się w położeniu MAR, począwszy od
2000 km (lub wartości równoważnej w milach),
pozostałych do kolejnego przeglądu i jest powtarzane co
200 km (lub wartości równoważnej w milach).Należy zwrócić się do dedykowanej Sieci Serwisowej
Alfa Romeo, która wykona - oprócz operacji obsługowych
przewidzianych w „Wykazie czynności przeglądów
okresowych” - wyzerowanie tego typu wskazań (reset).
Page 48 of 156
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
46
Lampki sygnalizacyjne
na wyświetlaczuCo oznaczaCo robić

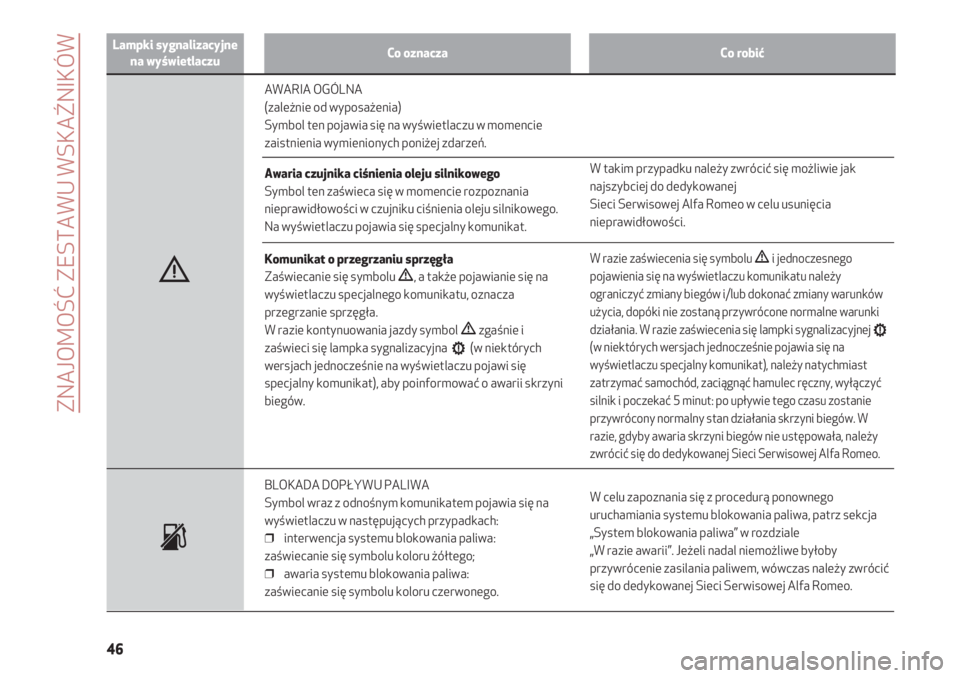

AWARIA OGÓLNA
(zależnie od wyposażenia)
Symbol ten pojawia się na wyświetlaczu w momencie
zaistnienia wymienionych poniżej zdarzeń.
Awaria czujnika ciśnienia oleju silnikowego
Symbol ten zaświeca się w momencie rozpoznania
nieprawidłowości w czujniku ciśnienia oleju silnikowego.
Na wyświetlaczu pojawia się specjalny komunikat.W takim przypadku należy zwrócić się możliwie jak
najszybciej do dedykowanej
Sieci Serwisowej Alfa Romeo w celu usunięcia
nieprawidłowości.
Komunikat o przegrzaniu sprzęgła
Zaświecanie się symbolu
, a także pojawianie się na
wyświetlaczu specjalnego komunikatu, oznacza
przegrzanie sprzęgła.
W razie kontynuowania jazdy symbol
zgaśnie i
zaświeci się lampka sygnalizacyjna (w niektórych
wersjach jednocześnie na wyświetlaczu pojawi się
specjalny komunikat), aby poinformować o awarii skrzyni
biegów.
W razie zaświecenia się symbolu i jednoczesnego
pojawienia się na wyświetlaczu komunikatu należy
ograniczyć zmiany biegów i/lub dokonać zmiany warunków
użycia, dopóki nie zostaną przywrócone normalne warunki
działania. W razie zaświecenia się lampki sygnalizacyjnej
(w niektórych wersjach jednocześnie pojawia się na
wyświetlaczu specjalny komunikat), należy natychmiast
zatrzymać samochód, zaciągnąć hamulec ręczny, wyłączyć
silnik i poczekać 5 minut: po upływie tego czasu zostanie
przywrócony normalny stan działania skrzyni biegów. W
razie, gdyby awaria skrzyni biegów nie ustępowała, należy
zwrócić się do dedykowanej Sieci Serwisowej Alfa Romeo.
BLOKADA DOPŁYWU PALIWA
Symbol wraz z odnośnym komunikatem pojawia się na
wyświetlaczu w następujących przypadkach:
❒ interwencja systemu blokowania paliwa:
zaświecanie się symbolu koloru żółtego;
❒ awaria systemu blokowania paliwa:
zaświecanie się symbolu koloru czerwonego.W celu zapoznania się z procedurą ponownego
uruchamiania systemu blokowania paliwa, patrz sekcja
„System blokowania paliwa” w rozdziale
„W razie awarii”. Jeżeli nadal niemożliwe byłoby
przywrócenie zasilania paliwem, wówczas należy zwrócić
się do dedykowanej Sieci Serwisowej Alfa Romeo.
s è
Page 49 of 156
47

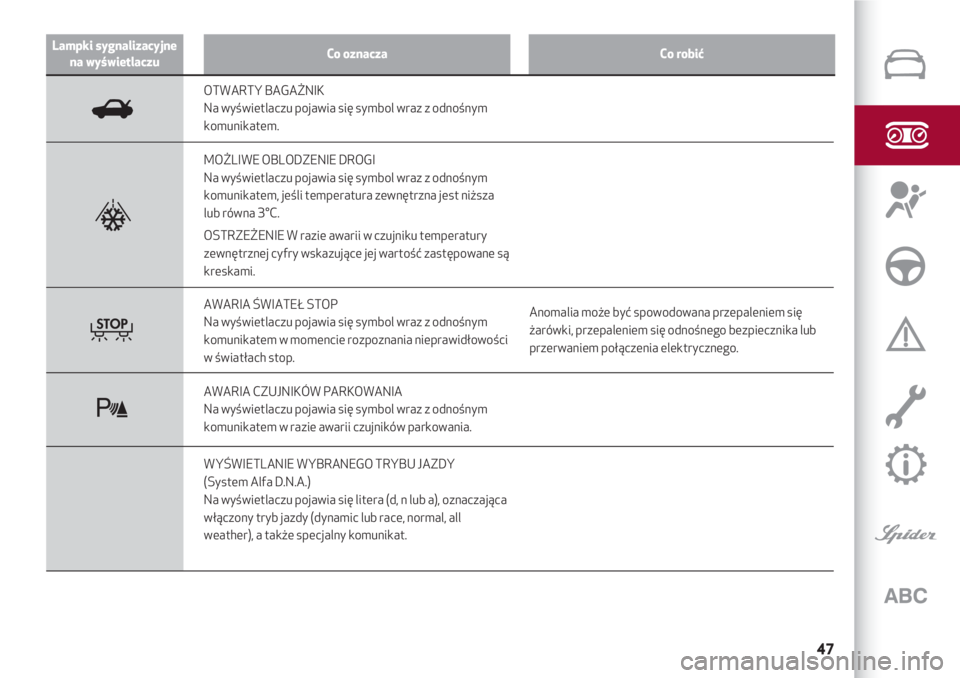

Lampki sygnalizacyjne
na wyświetlaczuCo oznaczaCo robić
OTWARTY BAGAŻNIK
Na wyświetlaczu pojawia się symbol wraz z odnośnym
komunikatem.
MOŻLIWE OBLODZENIE DROGI
Na wyświetlaczu pojawia się symbol wraz z odnośnym
komunikatem, jeśli temperatura zewnętrzna jest niższa
lub równa 3°C.
OSTRZEŻENIE W razie awarii w czujniku temperatury
zewnętrznej cyfry wskazujące jej wartość zastępowane są
kreskami.
AWARIA ŚWIATEŁ STOP
Na wyświetlaczu pojawia się symbol wraz z odnośnym
komunikatem w momencie rozpoznania nieprawidłowości
w światłach stop.Anomalia może być spowodowana przepaleniem się
żarówki, przepaleniem się odnośnego bezpiecznika lub
przerwaniem połączenia elektrycznego.
AWARIA CZUJNIKÓW PARKOWANIA
Na wyświetlaczu pojawia się symbol wraz z odnośnym
komunikatem w razie awarii czujników parkowania.
WYŚWIETLANIE WYBRANEGO TRYBU JAZDY
(System Alfa D.N.A.)
Na wyświetlaczu pojawia się litera (d, n lub a), oznaczająca
włączony tryb jazdy (dynamic lub race, normal, all
weather), a także specjalny komunikat.
R
T
t
Page 50 of 156

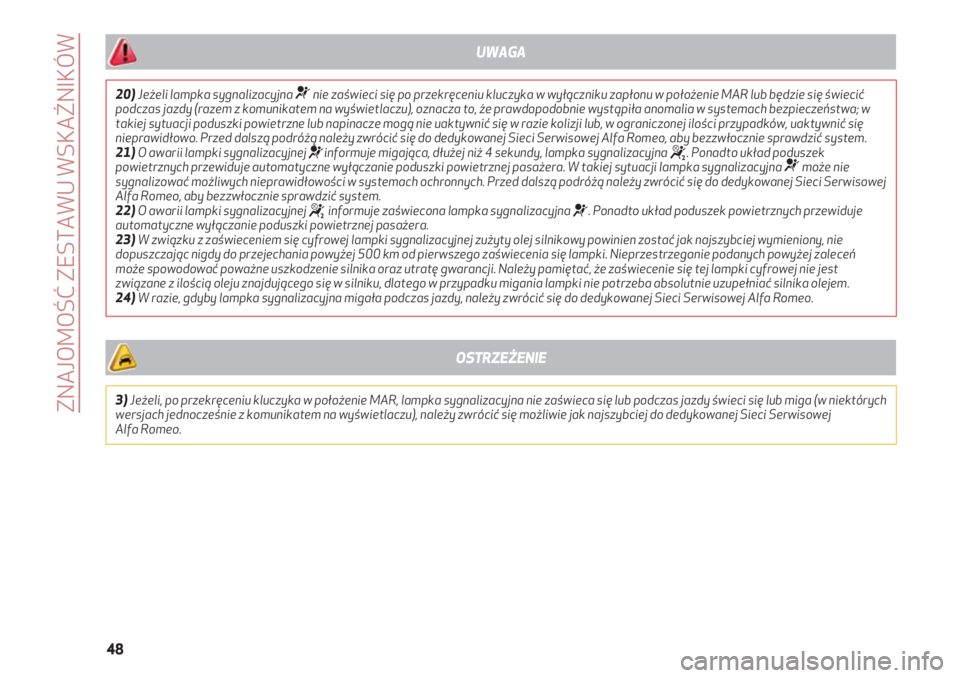

ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
48
20)Jeżeli lampka sygnalizacyjna ¬nie zaświeci się po przekręceniu kluczyka w wyłączniku zapłonu w położenie MAR lub będzie się świecić
podczas jazdy (razem z komunikatem na wyświetlaczu), oznacza to, że prawdopodobnie wystąpiła anomalia w systemach bezpieczeństwa; w
takiej sytuacji poduszki powietrzne lub napinacze mogą nie uaktywnić się w razie kolizji lub, w ograniczonej ilości przypadków, uaktywnić się
nieprawidłowo. Przed dalszą podróżą należy zwrócić się do dedykowanej Sieci Serwisowej Alfa Romeo, aby bezzwłocznie sprawdzić system.
21)O awarii lampki sygnalizacyjnej
¬informuje migająca, dłużej niż 4 sekundy, lampka sygnalizacyjna “. Ponadto układ poduszek
powietrznych przewiduje automatyczne wyłączanie poduszki powietrznej pasażera. W takiej sytuacji lampka sygnalizacyjna ¬może nie
sygnalizować możliwych nieprawidłowości w systemach ochronnych. Przed dalszą podróżą należy zwrócić się do dedykowanej Sieci Serwisowej
Alfa Romeo, aby bezzwłocznie sprawdzić system.
22)O awarii lampki sygnalizacyjnej
“informuje zaświecona lampka sygnalizacyjna ¬. Ponadto układ poduszek powietrznych przewiduje
automatyczne wyłączanie poduszki powietrznej pasażera.
23)W związku z zaświeceniem się cyfrowej lampki sygnalizacyjnej zużyty olej silnikowy powinien zostać jak najszybciej wymieniony, nie
dopuszczając nigdy do przejechania powyżej 500 km od pierwszego zaświecenia się lampki. Nieprzestrzeganie podanych powyżej zaleceń
może spowodować poważne uszkodzenie silnika oraz utratę gwarancji. Należy pamiętać, że zaświecenie się tej lampki cyfrowej nie jest
związane z ilością oleju znajdującego się w silniku, dlatego w przypadku migania lampki nie potrzeba absolutnie uzupełniać silnika olejem.
24)W razie, gdyby lampka sygnalizacyjna migała podczas jazdy, należy zwrócić się do dedykowanej Sieci Serwisowej Alfa Romeo.
UWAGA
3)Jeżeli, po przekręceniu kluczyka w położenie MAR, lampka sygnalizacyjna nie zaświeca się lub podczas jazdy świeci się lub miga (w niektórych
wersjach jednocześnie z komunikatem na wyświetlaczu), należy zwrócić się możliwie jak najszybciej do dedykowanej Sieci Serwisowej
Alfa Romeo.
OSTRZEŻENIE
