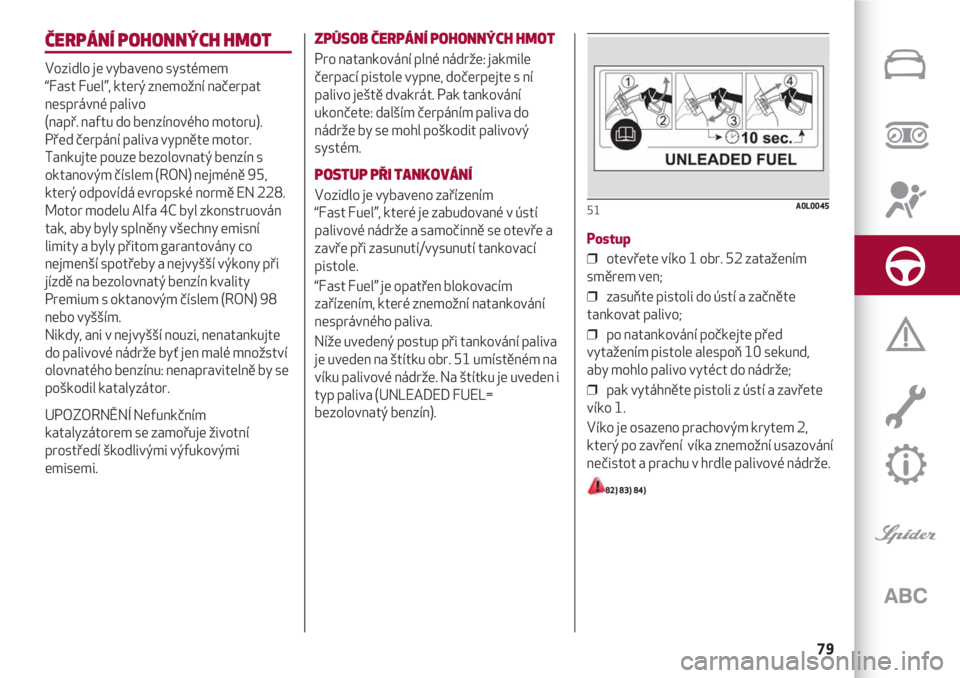

ČERPÁNÍ POHONNÝCH HMOT
Vozidlo je vybaveno systémem
“Fast Fuel”, který znemožní načerpat
nesprávné palivo
(např. naftu do benzínového motoru).
Před čerpání paliva vypněte motor.
Tankujte pouze bezolovnatý benzín s
oktanovým číslem (RON) nejméně 95,
který odpovídá evropské normě EN 228.
Motor modelu Alfa 4C byl zkonstruován
tak, aby byly splněny všechny emisní
limity a byly přitom garantovány co
nejmenší spotřeby a nejvyšší výkony při
jízdě na bezolovnatý benzín kvality
Premium s oktanovým číslem (RON) 98
nebo vyšším.
Nikdy, ani v nejvyšší nouzi, nenatankujte
do palivové nádrže byť jen malé množství
olovnatého benzínu: nenapravitelně by se
poškodil katalyzátor.
UPOZORNĚNÍ Nefunkčním
katalyzátorem se zamořuje životní
prostředí škodlivými výfukovými
emisemi.
ZPŮSOB ČERPÁNÍ POHONNÝCH HMOT
Pro natankování plné nádrže: jakmile
čerpací pistole vypne, dočerpejte s ní
palivo ještě dvakrát. Pak tankování
ukončete: dalším čerpáním paliva do
nádrže by se mohl poškodit palivový
systém.
POSTUP PŘI TANKOVÁNÍ
Vozidlo je vybaveno zařízením
“Fast Fuel”, které je zabudované v ústí
palivové nádrže a samočinně se otevře a
zavře při zasunutí/vysunutí tankovací
pistole.
“Fast Fuel” je opatřen blokovacím
zařízením, které znemožní natankování
nesprávného paliva.
Níže uvedený postup při tankování paliva
je uveden na štítku obr. 51 umístěném na
víku palivové nádrže. Na štítku je uveden i
typ paliva (UNLEADED FUEL=
bezolovnatý benzín).
Postup
❒ otevřete víko 1 obr. 52 zatažením
směrem ven;
❒ zasuňte pistoli do ústí a začněte
tankovat palivo;
❒ po natankování počkejte před
vytažením pistole alespoň 10 sekund,
aby mohlo palivo vytéct do nádrže;
❒ pak vytáhněte pistoli z ústí a zavřete
víko 1.
Víko je osazeno prachovým krytem 2,
který po zavření víka znemožní usazování
nečistot a prachu v hrdle palivové nádrže.
82) 83) 84)
51A0L0045

STARTOVÁNÍ MOTORU A ŘÍZENÍ VOZIDLA
80

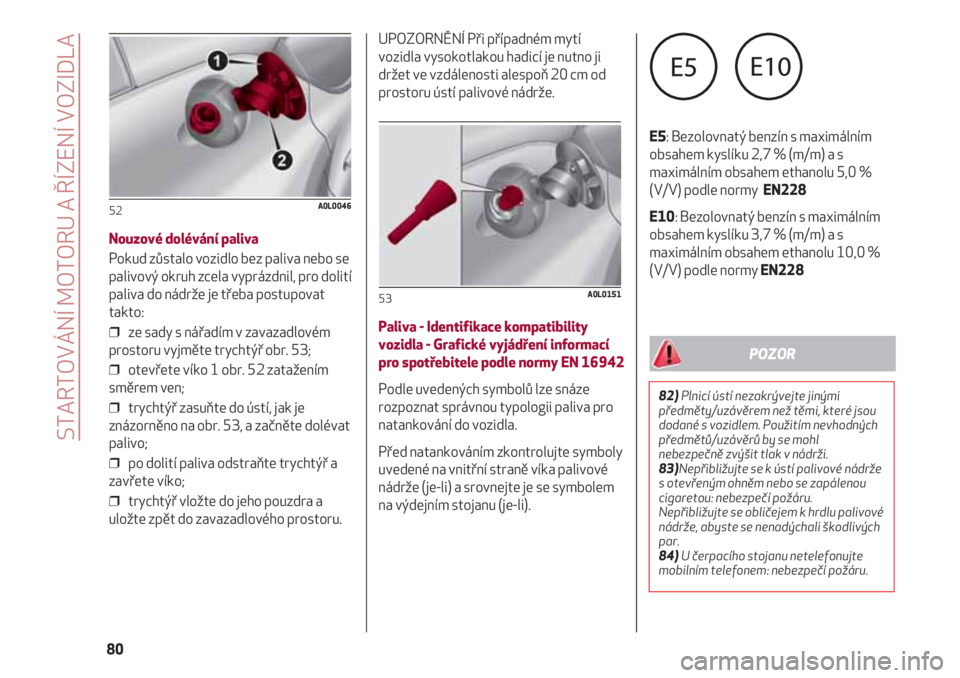

Nouzové dolévání paliva
Pokud zůstalo vozidlo bez paliva nebo se
palivový okruh zcela vyprázdnil, pro dolití
paliva do nádrže je třeba postupovat
takto:
❒ ze sady s nářadím v zavazadlovém
prostoru vyjměte trychtýř obr. 53;
❒ otevřete víko 1 obr. 52 zatažením
směrem ven;
❒ trychtýř zasuňte do ústí, jak je
znázorněno na obr. 53, a začněte dolévat
palivo;
❒ po dolití paliva odstraňte trychtýř a
zavřete víko;
❒ trychtýř vložte do jeho pouzdra a
uložte zpět do zavazadlového prostoru.
52A0L0046
UPOZORNĚNÍ Při případném mytí
vozidla vysokotlakou hadicí je nutno ji
držet ve vzdálenosti alespoň 20 cm od
prostoru ústí palivové nádrže.
Paliva - Identifikace kompatibility
vozidla - Grafické vyjádření informací
pro spotřebitele podle normy EN 16942
Podle uvedených symbolů lze snáze
rozpoznat správnou typologii paliva pro
natankování do vozidla.
Před natankováním zkontrolujte symboly
uvedené na vnitřní straně víka palivové
nádrže (je-li) a srovnejte je se symbolem
na výdejním stojanu (je-li).
53A0L0151
82)Plnicí ústí nezakrývejte jinými
předměty/uzávěrem než těmi, které jsou
dodané s vozidlem. Použitím nevhodných
předmětů/uzávěrů by se mohl
nebezpečně zvýšit tlak v nádrži.
83)Nepřibližujte se k ústí palivové nádrže
s otevřeným ohněm nebo se zapálenou
cigaretou: nebezpečí požáru.
Nepřibližujte se obličejem k hrdlu palivové
nádrže, abyste se nenadýchali škodlivých
par.
84)U čerpacího stojanu netelefonujte
mobilním telefonem: nebezpečí požáru.
POZOR
E5: Bezolovnatý benzín s maximálním
obsahem kyslíku 2,7 % (m/m) a s
maximálním obsahem ethanolu 5,0 %
(V/V) podle normy EN228
E10: Bezolovnatý benzín s maximálním
obsahem kyslíku 3,7 % (m/m) a s
maximálním obsahem ethanolu 10,0 %
(V/V) podle normy EN228

V NOUZI
VÝSTRAŽNÁ SVĚTLA............................................................................................ 82
VÝMĚNA ŽÁROVKY ............................................................................................... 82
VÝMĚNA ŽÁROVKY VNĚJŠÍHO OSVĚTLENÍ ........................................... 84
VÝMĚNA POJISTEK................................................................................................. 87
VÝMĚNA KOLA .......................................................................................................... 90
SADA “Fix&Go Automatic”................................................................................... 94
NOUZOVÉ STARTOVÁNÍ MOTORU ............................................................... 97
SYSTÉM PŘERUŠENÍ DODÁVKY PALIVA.................................................. 98
TAŽENÍ VOZIDLA ..................................................................................................... 99
Píchnutá pneumatika nebo nesvítí nějaká žárovka?
Může se přihodit, že nám cestování naruší nějaká nepříjemnost.
Stránky věnované nouzovým situacím vám mohou pomoci
nezávisle a klidně zvládat kritické situace.
V nouzové situaci vám doporučujeme zavolat na číslo
zelené linky, které najdete v záruční knížce. Můžete se také
obátit na univerzální, národní nebo mezinárodní zelenou
linku, kde vám sdělí nejbližší opravnu
specializované servisní sítě Alfa Romeo.

V NOUZI
82

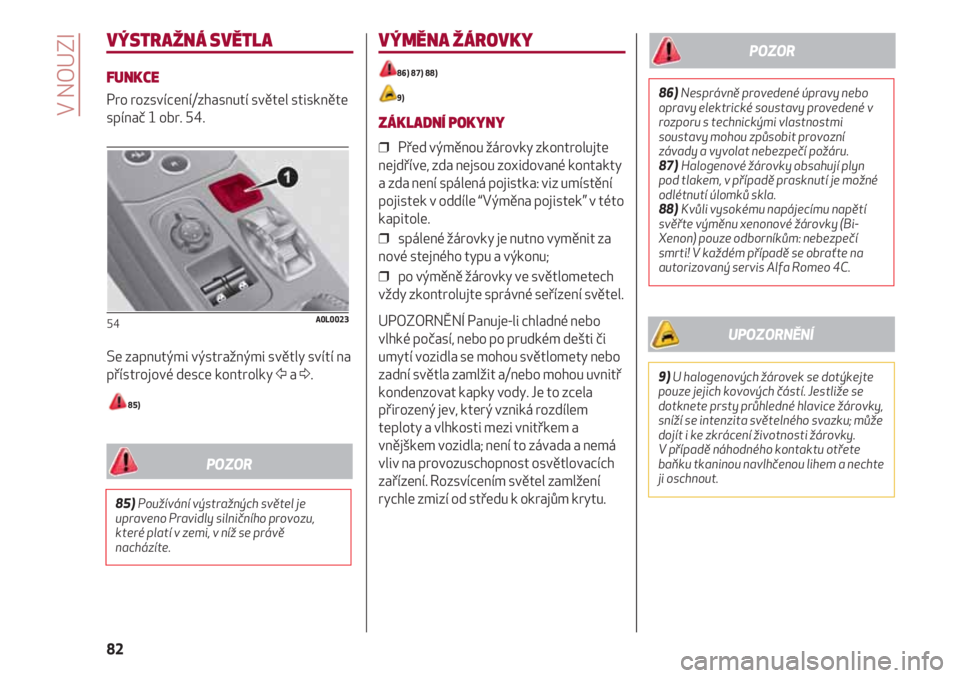

VÝSTRAŽNÁ SVĚTLA
FUNKCE
Pro rozsvícení/zhasnutí světel stiskněte
spínač 1 obr. 54.
Se zapnutými výstražnými světly svítí na
přístrojové desce kontrolky Ÿa Δ.
85)
54A0L0023
VÝMĚNA ŽÁROVKY
86) 87) 88)
9)
ZÁKLADNÍ POKYNY
❒ Před výměnou žárovky zkontrolujte
nejdříve, zda nejsou zoxidované kontakty
a zda není spálená pojistka: viz umístění
pojistek v oddíle “Výměna pojistek” v této
kapitole.
❒ spálené žárovky je nutno vyměnit za
nové stejného typu a výkonu;
❒ po výměně žárovky ve světlometech
vždy zkontrolujte správné seřízení světel.
UPOZORNĚNÍ Panuje-li chladné nebo
vlhké počasí, nebo po prudkém dešti či
umytí vozidla se mohou světlomety nebo
zadní světla zamlžit a/nebo mohou uvnitř
kondenzovat kapky vody. Je to zcela
přirozený jev, který vzniká rozdílem
teploty a vlhkosti mezi vnitřkem a
vnějškem vozidla; není to závada a nemá
vliv na provozuschopnost osvětlovacích
zařízení. Rozsvícením světel zamlžení
rychle zmizí od středu k okrajům krytu.
85)Používání výstražných světel je
upraveno Pravidly silničního provozu,
které platí v zemi, v níž se právě
nacházíte.
POZOR
86)Nesprávně provedené úpravy nebo
opravy elektrické soustavy provedené v
rozporu s technickými vlastnostmi
soustavy mohou způsobit provozní
závady a vyvolat nebezpečí požáru.
87) Halogenové žárovky obsahují plyn
pod tlakem, v případě prasknutí je možné
odlétnutí úlomků skla.
88) Kvůli vysokému napájecímu napětí
svěřte výměnu xenonové žárovky (Bi-
Xenon) pouze odborníkům: nebezpečí
smrti! V každém případě se obraťte na
autorizovaný servis Alfa Romeo 4C.
POZOR
9)U halogenových žárovek se dotýkejte
pouze jejich kovových částí. Jestliže se
dotknete prsty průhledné hlavice žárovky,
sníží se intenzita světelného svazku; může
dojít i ke zkrácení životnosti žárovky.
V případě náhodného kontaktu otřete
baňku tkaninou navlhčenou lihem a nechte
ji oschnout.
UPOZORNĚNÍ

83

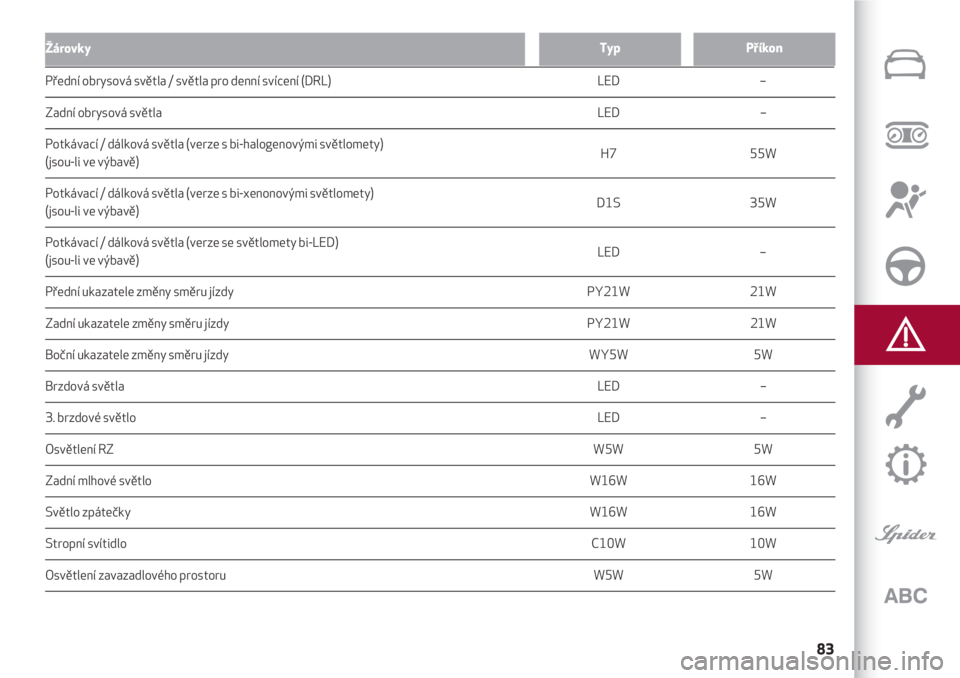

ŽárovkyPříkonTyp
Přední obrysová světla / světla pro denní svícení (DRL) LED –
Zadní obrysová světla LED –
Potkávací / dálková světla (verze s bi-halogenovými světlomety)
H7 55W
(jsou-li ve výbavě)
Potkávací / dálková světla (verze s bi-xenonovými světlomety)
D1S 35W
(jsou-li ve výbavě)
Potkávací / dálková světla (verze se světlomety bi-LED)
LED –
(jsou-li ve výbavě)
Přední ukazatele změny směru jízdy PY21W 21W
Zadní ukazatele změny směru jízdy PY21W 21W
Boční ukazatele změny směru jízdy WY5W 5W
Brzdová světla LED –
3. brzdové světlo LED –
Osvětlení RZ W5W 5W
Zadní mlhové světlo W16W 16W
Světlo zpátečky W16W 16W
Stropní svítidlo C10W 10W
Osvětlení zavazadlového prostoru W5W 5W

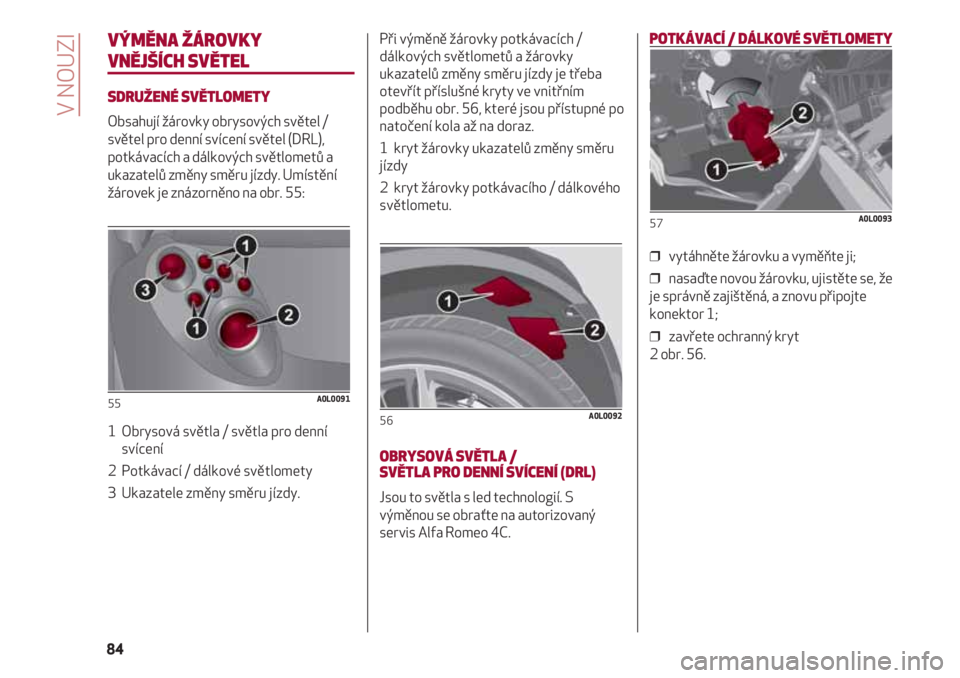

VÝMĚNA ŽÁROVKY
VNĚJŠÍCH SVĚTEL
SDRUŽENÉ SVĚTLOMETY
Obsahují žárovky obrysových světel /
světel pro denní svícení světel (DRL),
potkávacích a dálkových světlometů a
ukazatelů změny směru jízdy. Umístění
žárovek je znázorněno na obr. 55:
1 Obrysová světla / světla pro denní
svícení
2 Potkávací / dálkové světlomety
3 Ukazatele změny směru jízdy.
55A0L0091
Při výměně žárovky potkávacích /
dálkových světlometů a žárovky
ukazatelů změny směru jízdy je třeba
otevřít příslušné kryty ve vnitřním
podběhu obr. 56, které jsou přístupné po
natočení kola až na doraz.
1 kryt žárovky ukazatelů změny směru
jízdy
2 kryt žárovky potkávacího / dálkového
světlometu.
OBRYSOVÁ SVĚTLA /
SVĚTLA PRO DENNÍ SVÍCENÍ (DRL)
Jsou to světla s led technologií. S
výměnou se obraťte na autorizovaný
servis Alfa Romeo 4C.
56A0L0092
POTKÁVACÍ / DÁLKOVÉ SVĚTLOMETY
Postup při výměně žárovky:
❒ natočte kola až na doraz;
❒ otevřete kryt
2 obr. 56 vyšroubováním upevňovacího
šroubu;
❒ vytáhněte elektrický konektor
1 obr. 57, natočte objímku žárovky 2
doleva a vytáhněte ji;
❒ vytáhněte žárovku a vyměňte ji;
❒ nasaďte novou žárovku, ujistěte se, že
je správně zajištěná, a znovu připojte
konektor 1;
❒ zavřete ochranný kryt
2 obr. 56.
57A0L0093
V NOUZI
84

85

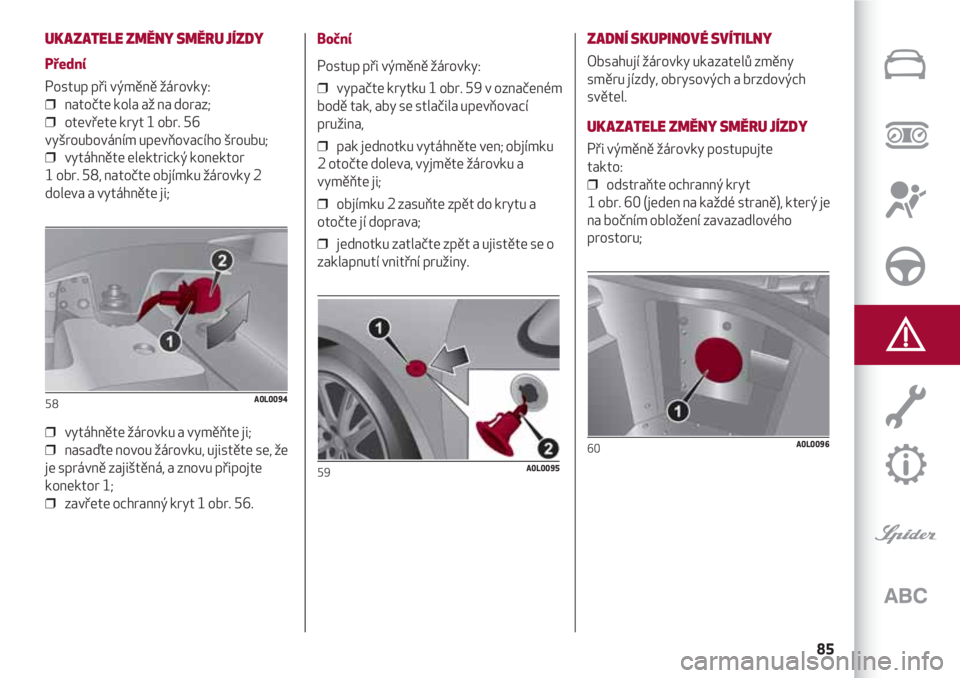

UKAZATELE ZMĚNY SMĚRU JÍZDY
Přední
Postup při výměně žárovky:
❒ natočte kola až na doraz;
❒ otevřete kryt 1 obr. 56
vyšroubováním upevňovacího šroubu;
❒ vytáhněte elektrický konektor
1 obr. 58, natočte objímku žárovky 2
doleva a vytáhněte ji;
❒ vytáhněte žárovku a vyměňte ji;
❒ nasaďte novou žárovku, ujistěte se, že
je správně zajištěná, a znovu připojte
konektor 1;
❒ zavřete ochranný kryt 1 obr. 56.
58A0L0094
Boční
Postup při výměně žárovky:
❒ vypačte krytku 1 obr. 59 v označeném
bodě tak, aby se stlačila upevňovací
pružina,
❒ pak jednotku vytáhněte ven; objímku
2 otočte doleva, vyjměte žárovku a
vyměňte ji;
❒ objímku 2 zasuňte zpět do krytu a
otočte jí doprava;
❒ jednotku zatlačte zpět a ujistěte se o
zaklapnutí vnitřní pružiny.
59A0L0095
ZADNÍ SKUPINOVÉ SVÍTILNY
Obsahují žárovky ukazatelů změny
směru jízdy, obrysových a brzdových
světel.
UKAZATELE ZMĚNY SMĚRU JÍZDY
Při výměně žárovky postupujte
takto:
❒ odstraňte ochranný kryt
1 obr. 60 (jeden na každé straně), který je
na bočním obložení zavazadlového
prostoru;
60A0L0096

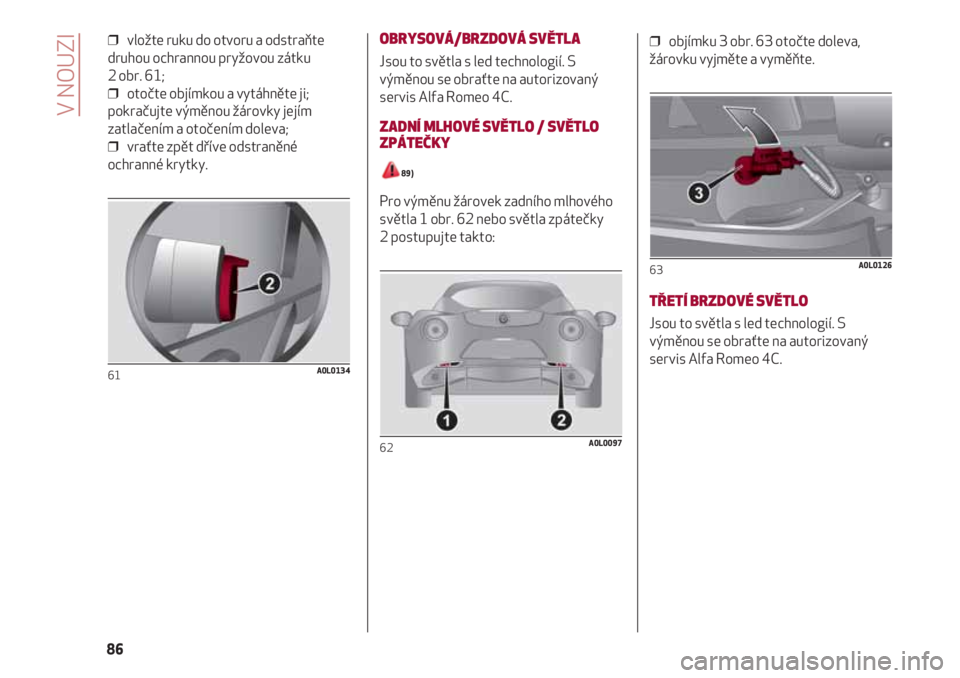

❒ vložte ruku do otvoru a odstraňte
druhou ochrannou pryžovou zátku
2 obr. 61;
❒ otočte objímkou a vytáhněte ji;
pokračujte výměnou žárovky jejím
zatlačením a otočením doleva;
❒ vraťte zpět dříve odstraněné
ochranné krytky.
61A0L0134
OBRYSOVÁ/BRZDOVÁ SVĚTLA
Jsou to světla s led technologií. S
výměnou se obraťte na autorizovaný
servis Alfa Romeo 4C.
ZADNÍ MLHOVÉ SVĚTLO / SVĚTLO
ZPÁTEČKY
89)
Pro výměnu žárovek zadního mlhového
světla 1 obr. 62 nebo světla zpátečky
2 postupujte takto:
62A0L0097
❒ objímku 3 obr. 63 otočte doleva,
žárovku vyjměte a vyměňte.
TŘETÍ BRZDOVÉ SVĚTLO
Jsou to světla s led technologií. S
výměnou se obraťte na autorizovaný
servis Alfa Romeo 4C.
63A0L0126
V NOUZI
86

87

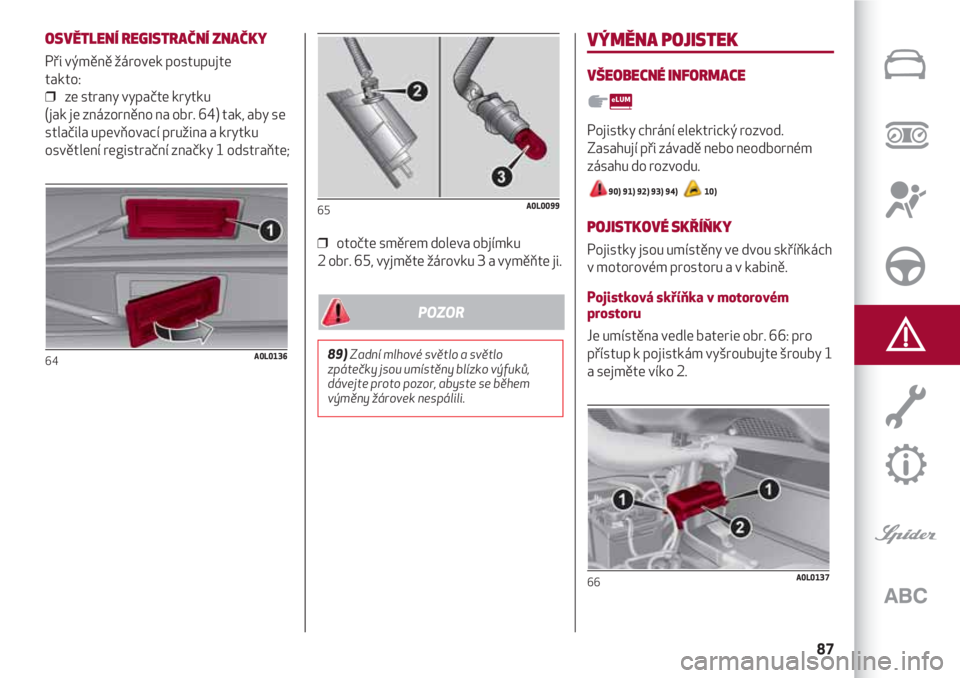

OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
Při výměně žárovek postupujte
takto:
❒ ze strany vypačte krytku
(jak je znázorněno na obr. 64) tak, aby se
stlačila upevňovací pružina a krytku
osvětlení registrační značky 1 odstraňte;
64A0L0136
❒ otočte směrem doleva objímku
2 obr. 65, vyjměte žárovku 3 a vyměňte ji.
65A0L0099

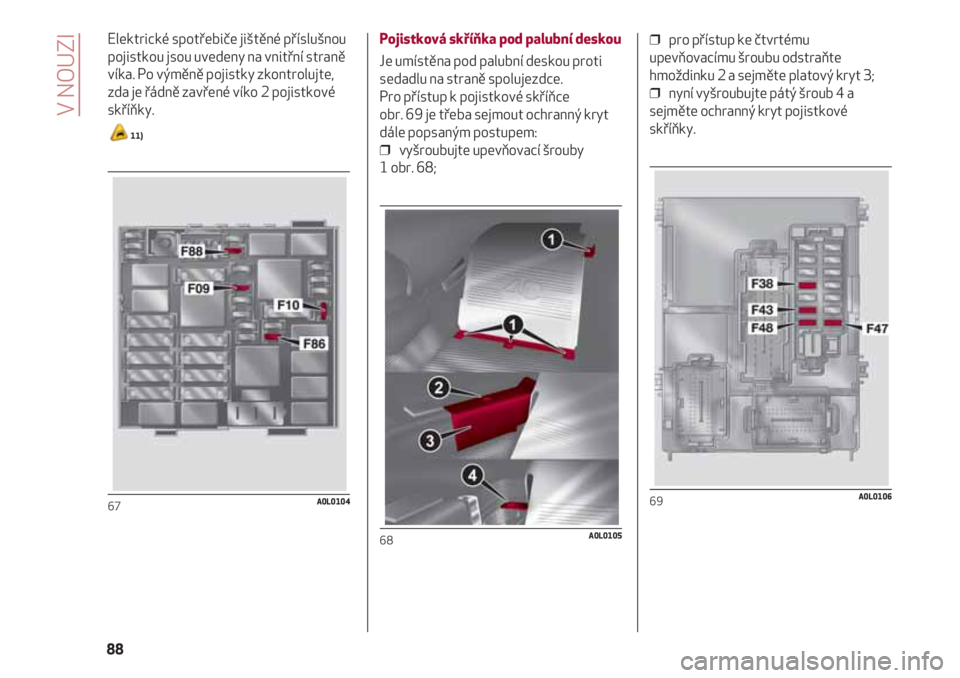

VÝMĚNA POJISTEK
VŠEOBECNÉ INFORMACE
Pojistky chrání elektrický rozvod.
Zasahují při závadě nebo neodborném
zásahu do rozvodu.
90) 91) 92) 93) 94) 10)
POJISTKOVÉ SKŘÍŇKY
Pojistky jsou umístěny ve dvou skříňkách
v motorovém prostoru a v kabině.
Pojistková skříňka v motorovém
prostoru
Je umístěna vedle baterie obr. 66: pro
přístup k pojistkám vyšroubujte šrouby 1
a sejměte víko 2.
66A0L0137
89)Zadní mlhové světlo a světlo
zpátečky jsou umístěny blízko výfuků,
dávejte proto pozor, abyste se během
výměny žárovek nespálili.
POZOR

Elektrické spotřebiče jištěné příslušnou
pojistkou jsou uvedeny na vnitřní straně
víka. Po výměně pojistky zkontrolujte,
zda je řádně zavřené víko 2 pojistkové
skříňky.
11)
67A0L0104
Pojistková skříňka pod palubní deskou
Je umístěna pod palubní deskou proti
sedadlu na straně spolujezdce.
Pro přístup k pojistkové skříňce
obr. 69 je třeba sejmout ochranný kryt
dále popsaným postupem:
❒ vyšroubujte upevňovací šrouby
1 obr. 68;
68A0L0105
❒ pro přístup ke čtvrtému
upevňovacímu šroubu odstraňte
hmoždinku 2 a sejměte platový kryt 3;
❒ nyní vyšroubujte pátý šroub 4 a
sejměte ochranný kryt pojistkové
skříňky.
69A0L0106
V NOUZI
88
