Page 21 of 156
19

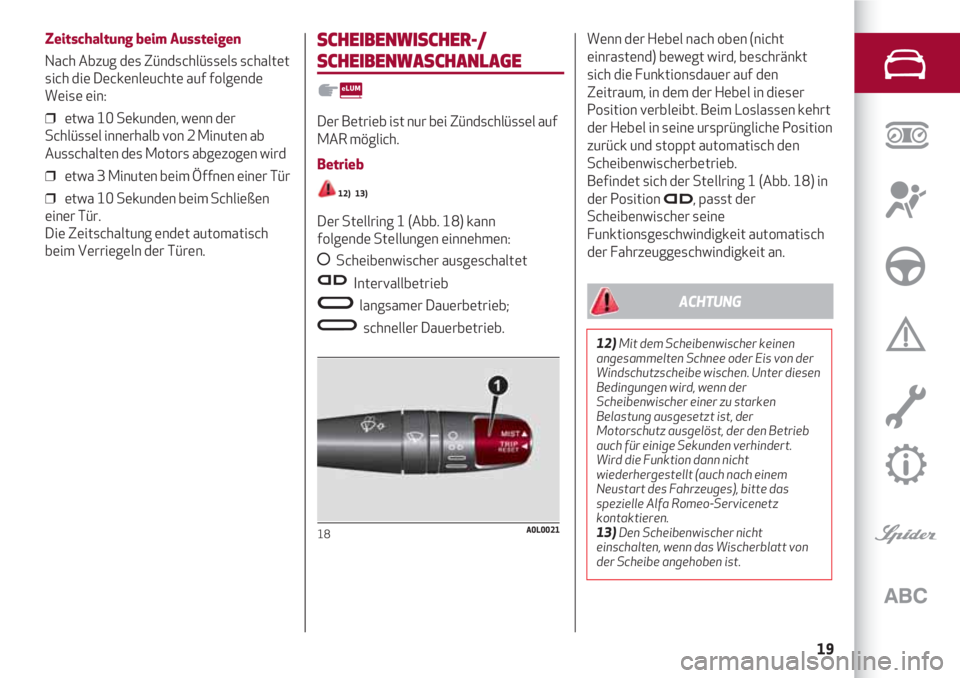

Zeitschaltung beim Aussteigen
Nach Abzug des Zündschlüssels schaltet
sich die Deckenleuchte auf folgende
Weise ein:
❒ etwa 10 Sekunden, wenn der
Schlüssel innerhalb von 2 Minuten ab
Ausschalten des Motors abgezogen wird
❒ etwa 3 Minuten beim Öffnen einer Tür
❒ etwa 10 Sekunden beim Schließen
einer Tür.
Die Zeitschaltung endet automatisch
beim Verriegeln der Türen.
SCHEIBENWISCHER-/
SCHEIBENWASCHANLAGE
Der Betrieb ist nur bei Zündschlüssel auf
MAR möglich.
Betrieb
12) 13)
Der Stellring 1 (Abb. 18) kann
folgende Stellungen einnehmen:
åScheibenwischer ausgeschaltet
Intervallbetrieb
langsamer Dauerbetrieb;
schneller Dauerbetrieb.
18A0L0021
Wenn der Hebel nach oben (nicht
einrastend) bewegt wird, beschränkt
sich die Funktionsdauer auf den
Zeitraum, in dem der Hebel in dieser
Position verbleibt. Beim Loslassen kehrt
der Hebel in seine ursprüngliche Position
zurück und stoppt automatisch den
Scheibenwischerbetrieb.
Befindet sich der Stellring 1 (Abb. 18) in
der Position , passt der
Scheibenwischer seine
Funktionsgeschwindigkeit automatisch
der Fahrzeuggeschwindigkeit an.
12)Mit dem Scheibenwischer keinen
angesammelten Schnee oder Eis von der
Windschutzscheibe wischen. Unter diesen
Bedingungen wird, wenn der
Scheibenwischer einer zu starken
Belastung ausgesetzt ist, der
Motorschutz ausgelöst, der den Betrieb
auch für einige Sekunden verhindert.
Wird die Funktion dann nicht
wiederhergestellt (auch nach einem
Neustart des Fahrzeuges), bitte das
spezielle Alfa Romeo-Servicenetz
kontaktieren.
13)Den Scheibenwischer nicht
einschalten, wenn das Wischerblatt von
der Scheibe angehoben ist.
ACHTUNG
Page 22 of 156
KENNTNIS DES FAHRZEUGS
20

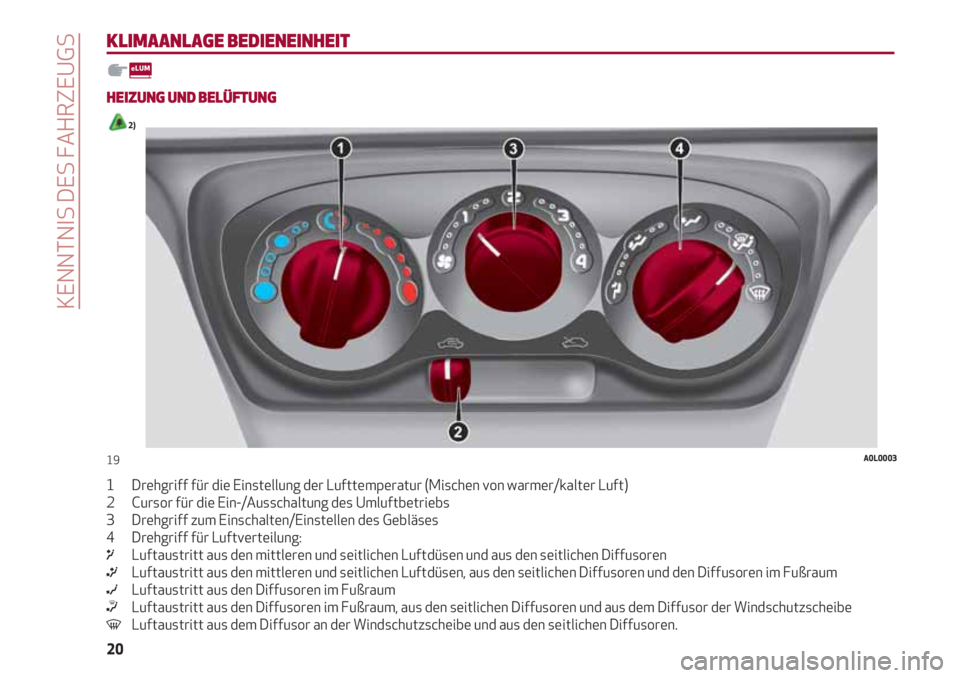

KLIMAANLAGE BEDIENEINHEIT
HEIZUNG UND BELÜFTUNG
2)
1 Drehgriff für die Einstellung der Lufttemperatur (Mischen von warmer/kalter Luft)
2 Cursor für die Ein-/Ausschaltung des Umluftbetriebs
3 Drehgriff zum Einschalten/Einstellen des Gebläses
4 Drehgriff für Luftverteilung:
μLuftaustritt aus den mittleren und seitlichen Luftdüsen und aus den seitlichen Diffusoren
∑Luftaustritt aus den mittleren und seitlichen Luftdüsen, aus den seitlichen Diffusoren und den Diffusoren im Fußraum
∂Luftaustritt aus den Diffusoren im Fußraum
∏Luftaustritt aus den Diffusoren im Fußraum, aus den seitlichen Diffusoren und aus dem Diffusor der Windschutzscheibe
-Luftaustritt aus dem Diffusor an der Windschutzscheibe und aus den seitlichen Diffusoren.
19A0L0003
Page 23 of 156
21

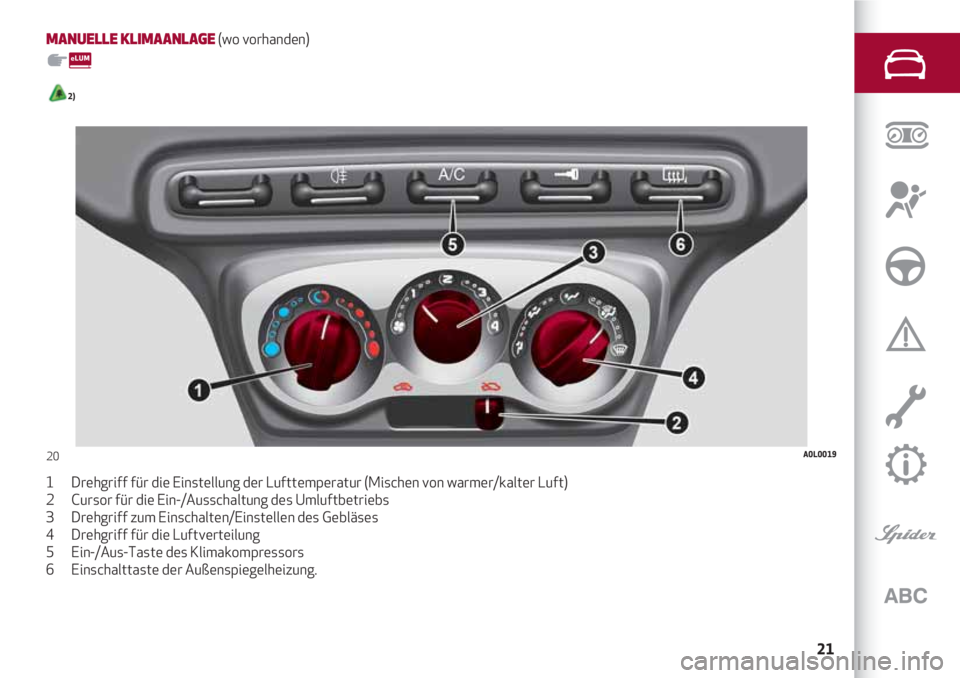

MANUELLE KLIMAANLAGE (wo vorhanden)
2)
1 Drehgriff für die Einstellung der Lufttemperatur (Mischen von warmer/kalter Luft)
2 Cursor für die Ein-/Ausschaltung des Umluftbetriebs
3 Drehgriff zum Einschalten/Einstellen des Gebläses
4 Drehgriff für die Luftverteilung
5 Ein-/Aus-Taste des Klimakompressors
6 Einschalttaste der Außenspiegelheizung.
20A0L0019
Page 24 of 156
KENNTNIS DES FAHRZEUGS

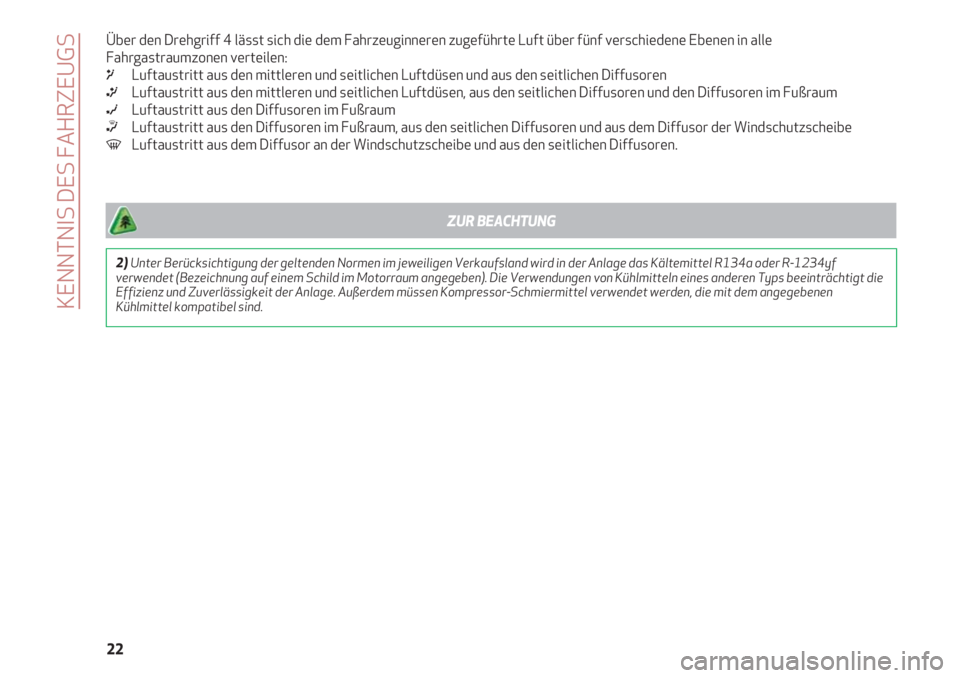

22 Über den Drehgriff 4 lässt sich die dem Fahrzeuginneren zugeführte Luft über fünf verschiedene Ebenen in alle
Fahrgastraumzonen verteilen:
μLuftaustritt aus den mittleren und seitlichen Luftdüsen und aus den seitlichen Diffusoren
∑Luftaustritt aus den mittleren und seitlichen Luftdüsen, aus den seitlichen Diffusoren und den Diffusoren im Fußraum
∂Luftaustritt aus den Diffusoren im Fußraum
∏Luftaustritt aus den Diffusoren im Fußraum, aus den seitlichen Diffusoren und aus dem Diffusor der Windschutzscheibe
-Luftaustritt aus dem Diffusor an der Windschutzscheibe und aus den seitlichen Diffusoren.
2)Unter Berücksichtigung der geltenden Normen im jeweiligen Verkaufsland wird in der Anlage das Kältemittel R134a oder R-1234yf
verwendet (Bezeichnung auf einem Schild im Motorraum angegeben). Die Verwendungen von Kühlmitteln eines anderen Typs beeinträchtigt die
Effizienz und Zuverlässigkeit der Anlage. Außerdem müssen Kompressor-Schmiermittel verwendet werden, die mit dem angegebenen
Kühlmittel kompatibel sind.
ZUR BEACHTUNG
Page 25 of 156
23

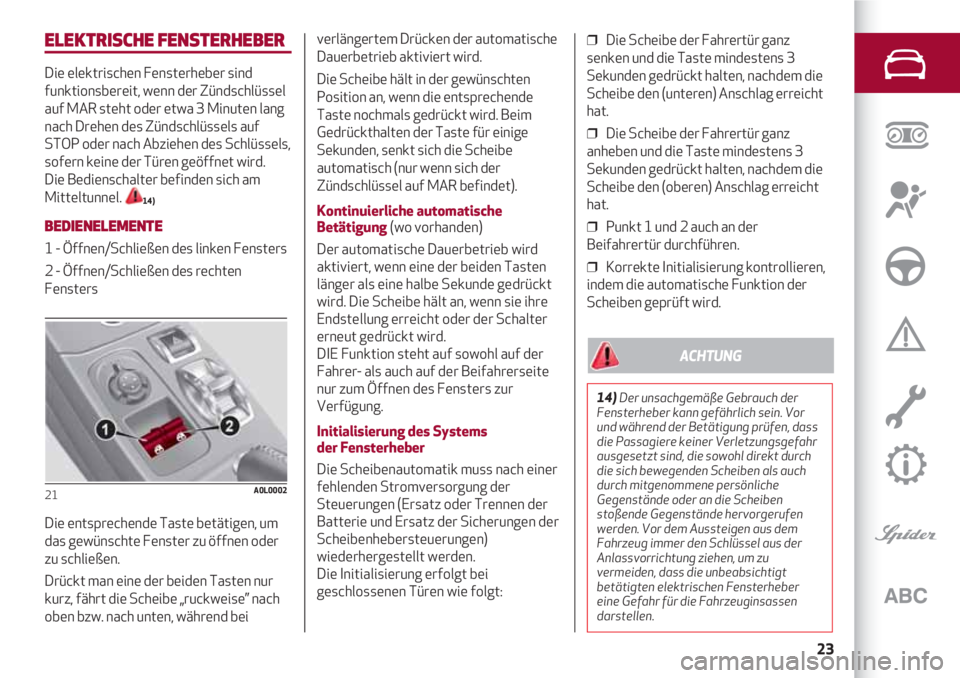

ELEKTRISCHE FENSTERHEBER
Die elektrischen Fensterheber sind
funktionsbereit, wenn der Zündschlüssel
auf MAR steht oder etwa 3 Minuten lang
nach Drehen des Zündschlüssels auf
STOP oder nach Abziehen des Schlüssels,
sofern keine der Türen geöffnet wird.
Die Bedienschalter befinden sich am
Mitteltunnel.
14)
BEDIENELEMENTE
1 - Öffnen/Schließen des linken Fensters
2 - Öffnen/Schließen des rechten
Fensters
Die entsprechende Taste betätigen, um
das gewünschte Fenster zu öffnen oder
zu schließen.
Drückt man eine der beiden Tasten nur
kurz, fährt die Scheibe „ruckweise” nach
oben bzw. nach unten, während bei
21A0L0002
verlängertem Drücken der automatische
Dauerbetrieb aktiviert wird.
Die Scheibe hält in der gewünschten
Position an, wenn die entsprechende
Taste nochmals gedrückt wird. Beim
Gedrückthalten der Taste für einige
Sekunden, senkt sich die Scheibe
automatisch (nur wenn sich der
Zündschlüssel auf MAR befindet).
Kontinuierliche automatische
Betätigung (wo vorhanden)
Der automatische Dauerbetrieb wird
aktiviert, wenn eine der beiden Tasten
länger als eine halbe Sekunde gedrückt
wird. Die Scheibe hält an, wenn sie ihre
Endstellung erreicht oder der Schalter
erneut gedrückt wird.
DIE Funktion steht auf sowohl auf der
Fahrer- als auch auf der Beifahrerseite
nur zum Öffnen des Fensters zur
Verfügung.
Initialisierung des Systems
der Fensterheber
Die Scheibenautomatik muss nach einer
fehlenden Stromversorgung der
Steuerungen (Ersatz oder Trennen der
Batterie und Ersatz der Sicherungen der
Scheibenhebersteuerungen)
wiederhergestellt werden.
Die Initialisierung erfolgt bei
geschlossenen Türen wie folgt: ❒ Die Scheibe der Fahrertür ganz
senken und die Taste mindestens 3
Sekunden gedrückt halten, nachdem die
Scheibe den (unteren) Anschlag erreicht
hat.
❒ Die Scheibe der Fahrertür ganz
anheben und die Taste mindestens 3
Sekunden gedrückt halten, nachdem die
Scheibe den (oberen) Anschlag erreicht
hat.
❒ Punkt 1 und 2 auch an der
Beifahrertür durchführen.
❒ Korrekte Initialisierung kontrollieren,
indem die automatische Funktion der
Scheiben geprüft wird.
14)Der unsachgemäße Gebrauch der
Fensterheber kann gefährlich sein. Vor
und während der Betätigung prüfen, dass
die Passagiere keiner Verletzungsgefahr
ausgesetzt sind, die sowohl direkt durch
die sich bewegenden Scheiben als auch
durch mitgenommene persönliche
Gegenstände oder an die Scheiben
stoßende Gegenstände hervorgerufen
werden. Vor dem Aussteigen aus dem
Fahrzeug immer den Schlüssel aus der
Anlassvorrichtung ziehen, um zu
vermeiden, dass die unbeabsichtigt
betätigten elektrischen Fensterheber
eine Gefahr für die Fahrzeuginsassen
darstellen.
ACHTUNG
Page 26 of 156
KENNTNIS DES FAHRZEUGS
24

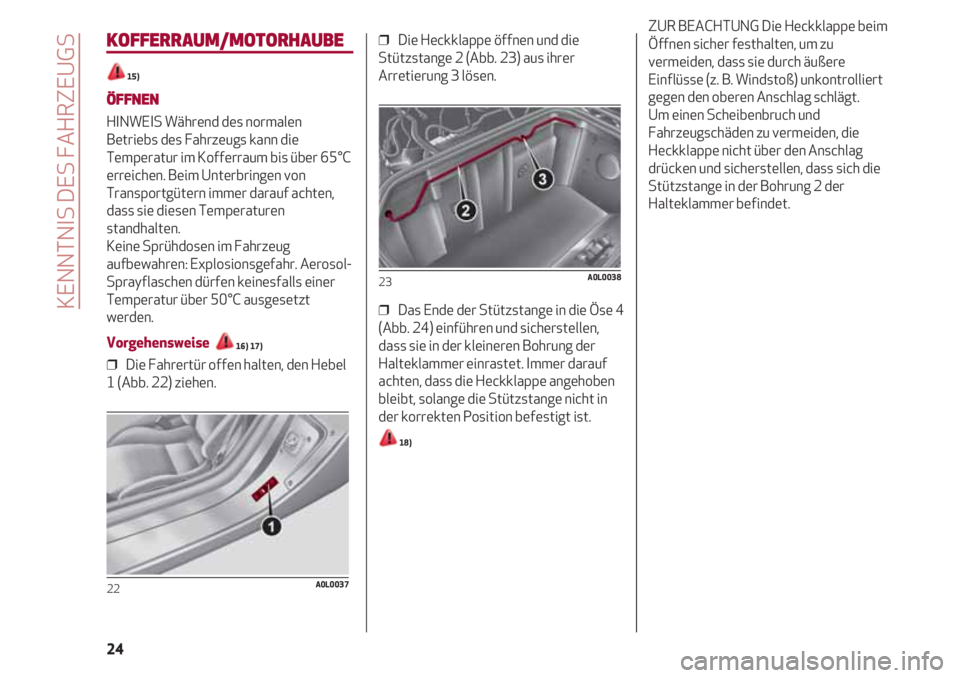

KOFFERRAUM/MOTORHAUBE
15)
ÖFFNEN
HINWEIS Während des normalen
Betriebs des Fahrzeugs kann die
Temperatur im Kofferraum bis über 65°C
erreichen. Beim Unterbringen von
Transportgütern immer darauf achten,
dass sie diesen Temperaturen
standhalten.
Keine Sprühdosen im Fahrzeug
aufbewahren: Explosionsgefahr. Aerosol-
Sprayflaschen dürfen keinesfalls einer
Temperatur über 50°C ausgesetzt
werden.
Vorgehensweise 16) 17)
❒ Die Fahrertür offen halten, den Hebel
1 (Abb. 22) ziehen.
22A0L0037
❒ Die Heckklappe öffnen und die
Stützstange 2 (Abb. 23) aus ihrer
Arretierung 3 lösen.
❒ Das Ende der Stützstange in die Öse 4
(Abb. 24) einführen und sicherstellen,
dass sie in der kleineren Bohrung der
Halteklammer einrastet. Immer darauf
achten, dass die Heckklappe angehoben
bleibt, solange die Stützstange nicht in
der korrekten Position befestigt ist.
18)
23A0L0038
ZUR BEACHTUNG Die Heckklappe beim
Öffnen sicher festhalten, um zu
vermeiden, dass sie durch äußere
Einflüsse (z. B. Windstoß) unkontrolliert
gegen den oberen Anschlag schlägt.
Um einen Scheibenbruch und
Fahrzeugschäden zu vermeiden, die
Heckklappe nicht über den Anschlag
drücken und sicherstellen, dass sich die
Stützstange in der Bohrung 2 der
Halteklammer befindet.

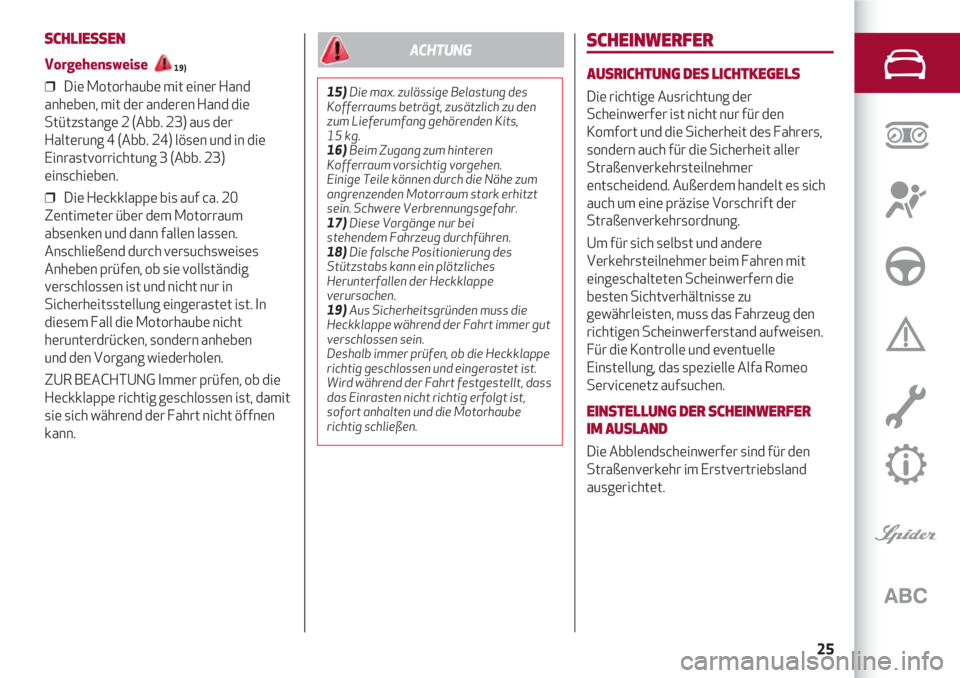

Page 27 of 156
25
SCHLIESSEN
Vorgehensweise
19)
❒ Die Motorhaube mit einer Hand
anheben, mit der anderen Hand die
Stützstange 2 (Abb. 23) aus der
Halterung 4 (Abb. 24) lösen und in die
Einrastvorrichtung 3 (Abb. 23)
einschieben.
❒ Die Heckklappe bis auf ca. 20
Zentimeter über dem Motorraum
absenken und dann fallen lassen.
Anschließend durch versuchsweises
Anheben prüfen, ob sie vollständig
verschlossen ist und nicht nur in
Sicherheitsstellung eingerastet ist. In
diesem Fall die Motorhaube nicht
herunterdrücken, sondern anheben
und den Vorgang wiederholen.
ZUR BEACHTUNG Immer prüfen, ob die
Heckklappe richtig geschlossen ist, damit
sie sich während der Fahrt nicht öffnen
kann.
SCHEINWERFER
AUSRICHTUNG DES LICHTKEGELS
Die richtige Ausrichtung der
Scheinwerfer ist nicht nur für den
Komfort und die Sicherheit des Fahrers,
sondern auch für die Sicherheit aller
Straßenverkehrsteilnehmer
entscheidend. Außerdem handelt es sich
auch um eine präzise Vorschrift der
Straßenverkehrsordnung.
Um für sich selbst und andere
Verkehrsteilnehmer beim Fahren mit
eingeschalteten Scheinwerfern die
besten Sichtverhältnisse zu
gewährleisten, muss das Fahrzeug den
richtigen Scheinwerferstand aufweisen.
Für die Kontrolle und eventuelle
Einstellung, das spezielle Alfa Romeo
Servicenetz aufsuchen.
EINSTELLUNG DER SCHEINWERFER
IM AUSLAND
Die Abblendscheinwerfer sind für den
Straßenverkehr im Erstvertriebsland
ausgerichtet.
15)Die max. zulässige Belastung des
Kofferraums beträgt, zusätzlich zu den
zum Lieferumfang gehörenden Kits,
15 kg.
16)Beim Zugang zum hinteren
Kofferraum vorsichtig vorgehen.
Einige Teile können durch die Nähe zum
angrenzenden Motorraum stark erhitzt
sein. Schwere Verbrennungsgefahr.
17)Diese Vorgänge nur bei
stehendem Fahrzeug durchführen.
18)Die falsche Positionierung des
Stützstabs kann ein plötzliches
Herunterfallen der Heckklappe
verursachen.
19)Aus Sicherheitsgründen muss die
Heckklappe während der Fahrt immer gut
verschlossen sein.
Deshalb immer prüfen, ob die Heckklappe
richtig geschlossen und eingerastet ist.
Wird während der Fahrt festgestellt, dass
das Einrasten nicht richtig erfolgt ist,
sofort anhalten und die Motorhaube
richtig schließen.
ACHTUNG
Page 28 of 156
KENNTNIS DES FAHRZEUGS
26

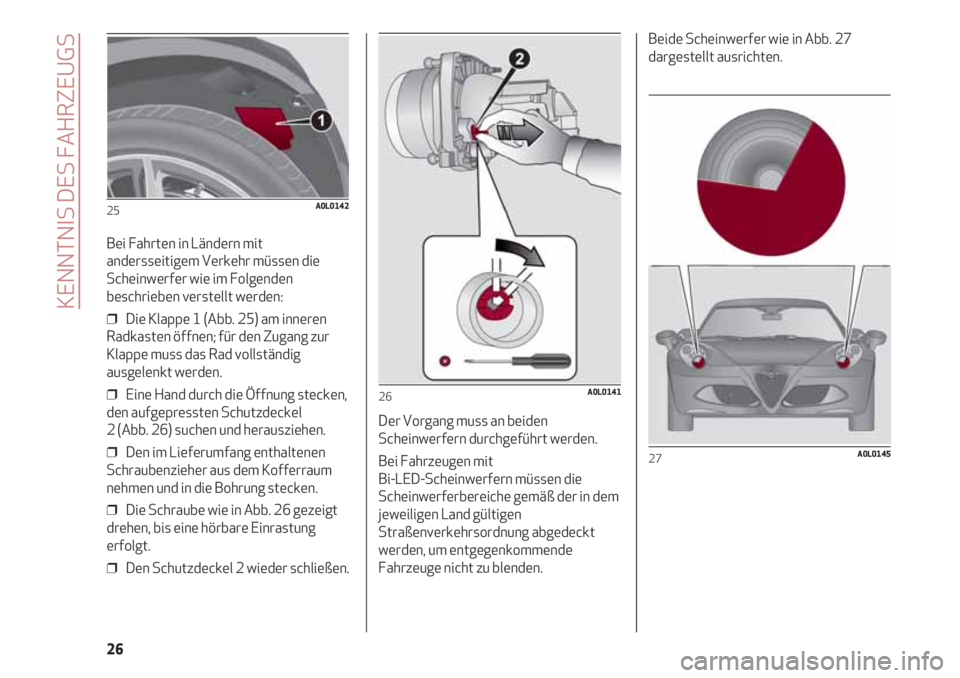

Bei Fahrten in Ländern mit
andersseitigem Verkehr müssen die
Scheinwerfer wie im Folgenden
beschrieben verstellt werden:
❒ Die Klappe 1 (Abb. 25) am inneren
Radkasten öffnen; für den Zugang zur
Klappe muss das Rad vollständig
ausgelenkt werden.
❒ Eine Hand durch die Öffnung stecken,
den aufgepressten Schutzdeckel
2 (Abb. 26) suchen und herausziehen.
❒ Den im Lieferumfang enthaltenen
Schraubenzieher aus dem Kofferraum
nehmen und in die Bohrung stecken.
❒ Die Schraube wie in Abb. 26 gezeigt
drehen, bis eine hörbare Einrastung
erfolgt.
❒ Den Schutzdeckel 2 wieder schließen.
25A0L0142
Der Vorgang muss an beiden
Scheinwerfern durchgeführt werden.
Bei Fahrzeugen mit
Bi-LED-Scheinwerfern müssen die
Scheinwerferbereiche gemäß der in dem
jeweiligen Land gültigen
Straßenverkehrsordnung abgedeckt
werden, um entgegenkommende
Fahrzeuge nicht zu blenden.
26A0L0141
Beide Scheinwerfer wie in Abb. 27
dargestellt ausrichten.
27A0L0145
Page 29 of 156
27

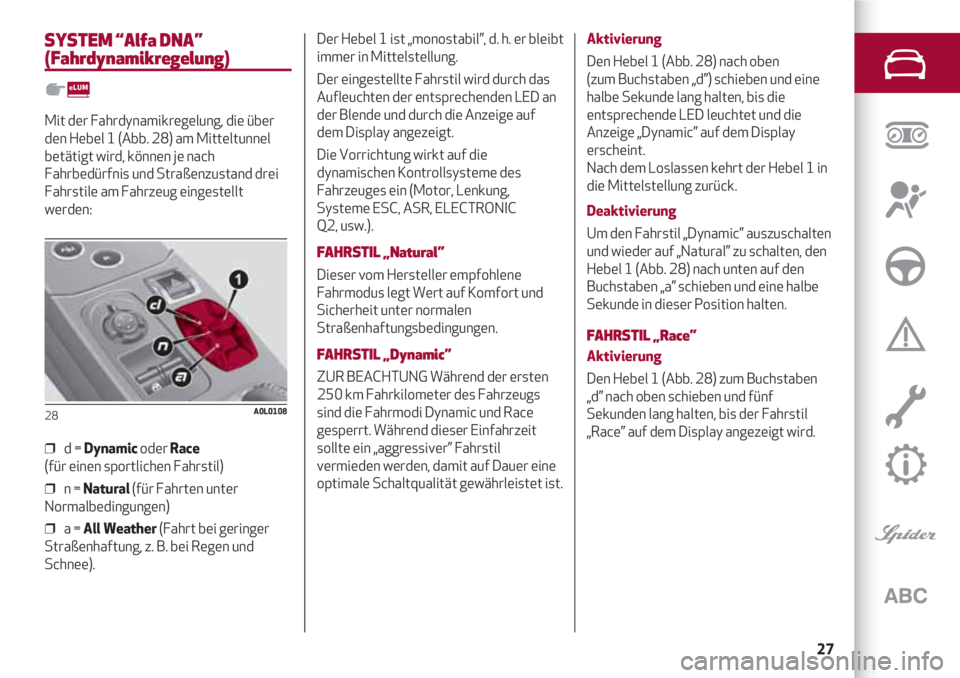

SYSTEM “Alfa DNA”
(Fahrdynamikregelung)
Mit der Fahrdynamikregelung, die über
den Hebel 1 (Abb. 28) am Mitteltunnel
betätigt wird, können je nach
Fahrbedürfnis und Straßenzustand drei
Fahrstile am Fahrzeug eingestellt
werden:
❒ d = Dynamicoder Race
(für einen sportlichen Fahrstil)
❒ n = Natural(für Fahrten unter
Normalbedingungen)
❒ a = All Weather(Fahrt bei geringer
Straßenhaftung, z. B. bei Regen und
Schnee).
28A0L0108
Der Hebel 1 ist „monostabil”, d. h. er bleibt
immer in Mittelstellung.
Der eingestellte Fahrstil wird durch das
Aufleuchten der entsprechenden LED an
der Blende und durch die Anzeige auf
dem Display angezeigt.
Die Vorrichtung wirkt auf die
dynamischen Kontrollsysteme des
Fahrzeuges ein (Motor, Lenkung,
Systeme ESC, ASR, ELECTRONIC
Q2, usw.).
FAHRSTIL „Natural”
Dieser vom Hersteller empfohlene
Fahrmodus legt Wert auf Komfort und
Sicherheit unter normalen
Straßenhaftungsbedingungen.
FAHRSTIL „Dynamic”
ZUR BEACHTUNG Während der ersten
250 km Fahrkilometer des Fahrzeugs
sind die Fahrmodi Dynamic und Race
gesperrt. Während dieser Einfahrzeit
sollte ein „aggressiver” Fahrstil
vermieden werden, damit auf Dauer eine
optimale Schaltqualität gewährleistet ist.
Aktivierung
Den Hebel 1 (Abb. 28) nach oben
(zum Buchstaben „d”) schieben und eine
halbe Sekunde lang halten, bis die
entsprechende LED leuchtet und die
Anzeige „Dynamic” auf dem Display
erscheint.
Nach dem Loslassen kehrt der Hebel 1 in
die Mittelstellung zurück.
Deaktivierung
Um den Fahrstil „Dynamic” auszuschalten
und wieder auf „Natural” zu schalten, den
Hebel 1 (Abb. 28) nach unten auf den
Buchstaben „a” schieben und eine halbe
Sekunde in dieser Position halten.
FAHRSTIL „Race”
Aktivierung
Den Hebel 1 (Abb. 28) zum Buchstaben
„d” nach oben schieben und fünf
Sekunden lang halten, bis der Fahrstil
„Race” auf dem Display angezeigt wird.
Page 30 of 156
KENNTNIS DES FAHRZEUGS
28

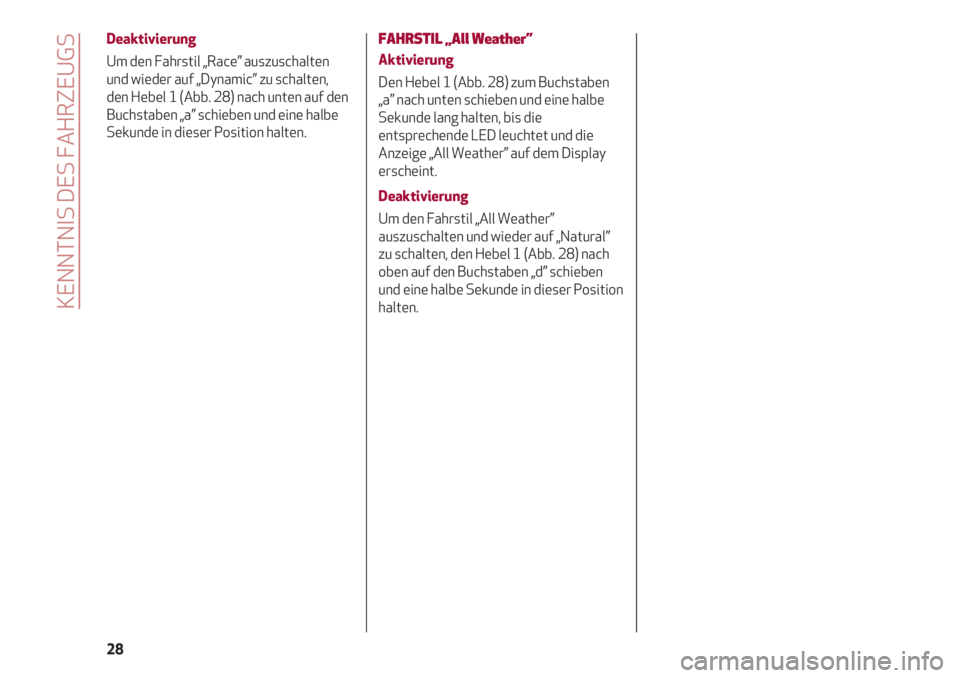

Deaktivierung
Um den Fahrstil „Race” auszuschalten
und wieder auf „Dynamic” zu schalten,
den Hebel 1 (Abb. 28) nach unten auf den
Buchstaben „a” schieben und eine halbe
Sekunde in dieser Position halten.
FAHRSTIL „All Weather”
Aktivierung
Den Hebel 1 (Abb. 28) zum Buchstaben
„a” nach unten schieben und eine halbe
Sekunde lang halten, bis die
entsprechende LED leuchtet und die
Anzeige „All Weather” auf dem Display
erscheint.
Deaktivierung
Um den Fahrstil „All Weather”
auszuschalten und wieder auf „Natural”
zu schalten, den Hebel 1 (Abb. 28) nach
oben auf den Buchstaben „d” schieben
und eine halbe Sekunde in dieser Position
halten.
