Alfa Romeo 4C 2021 Betriebsanleitung (in German)
Manufacturer: ALFA ROMEO, Model Year: 2021, Model line: 4C, Model: Alfa Romeo 4C 2021Pages: 156, PDF-Größe: 3.09 MB
Page 41 of 156
Leuchten auf der
InstrumententafelBedeutungWas tun
39

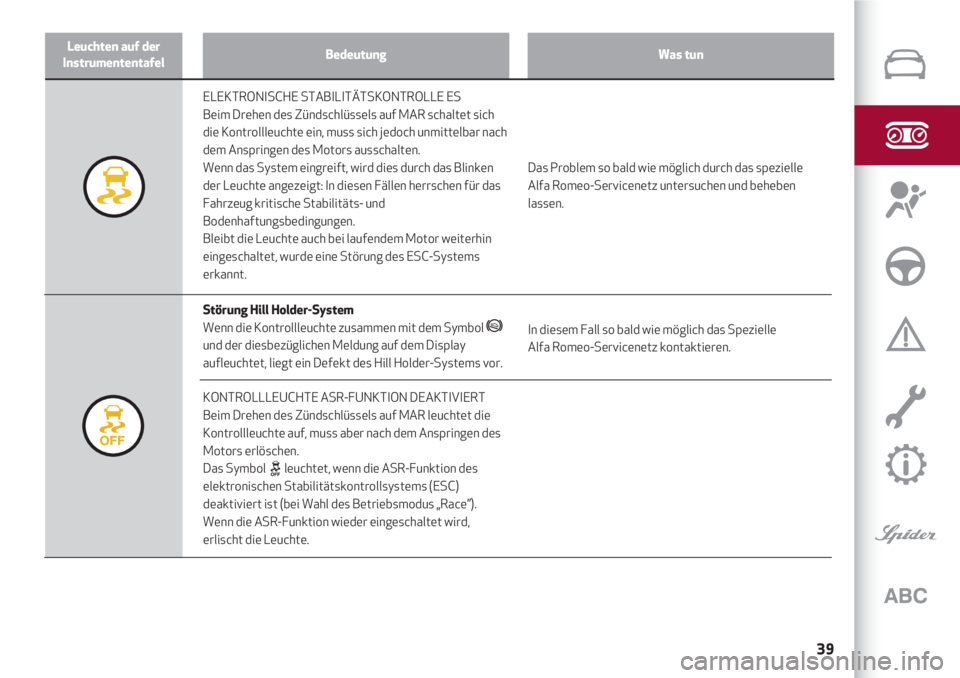

KONTROLLLEUCHTE ASR-FUNKTION DEAKTIVIERT
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach dem Anspringen des
Motors erlöschen.
Das Symbol leuchtet, wenn die ASR-Funktion des
elektronischen Stabilitätskontrollsystems (ESC)
deaktiviert ist (bei Wahl des Betriebsmodus „Race”).
Wenn die ASR-Funktion wieder eingeschaltet wird,
erlischt die Leuchte.
Das Problem so bald wie möglich durch das spezielle
Alfa Romeo-Servicenetz untersuchen und beheben
lassen.
In diesem Fall so bald wie möglich das Spezielle
Alfa Romeo-Servicenetz kontaktieren. ELEKTRONISCHE STABILITÄTSKONTROLLE ES
Beim Drehen des Zündschlüssels auf MAR schaltet sich
die Kontrollleuchte ein, muss sich jedoch unmittelbar nach
dem Anspringen des Motors ausschalten.
Wenn das System eingreift, wird dies durch das Blinken
der Leuchte angezeigt: In diesen Fällen herrschen für das
Fahrzeug kritische Stabilitäts- und
Bodenhaftungsbedingungen.
Bleibt die Leuchte auch bei laufendem Motor weiterhin
eingeschaltet, wurde eine Störung des ESC-Systems
erkannt.
Störung Hill Holder-System
Wenn die Kontrollleuchte zusammen mit dem Symbol
*
und der diesbezüglichen Meldung auf dem Display
aufleuchtet, liegt ein Defekt des Hill Holder-Systems vor.
Page 42 of 156
Leuchten auf der
InstrumententafelBedeutungWas tun
KENNTNIS DER INSTRUMENTENTAFEL
40

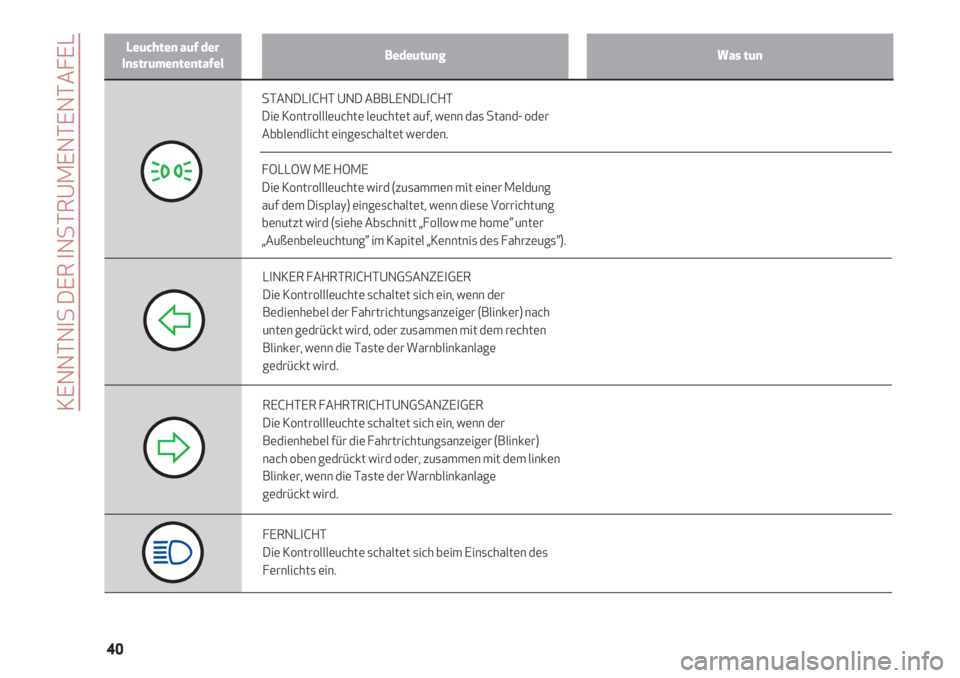

LINKER FAHRTRICHTUNGSANZEIGER
Die Kontrollleuchte schaltet sich ein, wenn der
Bedienhebel der Fahrtrichtungsanzeiger (Blinker) nach
unten gedrückt wird, oder zusammen mit dem rechten
Blinker, wenn die Taste der Warnblinkanlage
gedrückt wird.
RECHTER FAHRTRICHTUNGSANZEIGER
Die Kontrollleuchte schaltet sich ein, wenn der
Bedienhebel für die Fahrtrichtungsanzeiger (Blinker)
nach oben gedrückt wird oder, zusammen mit dem linken
Blinker, wenn die Taste der Warnblinkanlage
gedrückt wird.
FERNLICHT
Die Kontrollleuchte schaltet sich beim Einschalten des
Fernlichts ein.
STANDLICHT UND ABBLENDLICHT
Die Kontrollleuchte leuchtet auf, wenn das Stand- oder
Abblendlicht eingeschaltet werden.
FOLLOW ME HOME
Die Kontrollleuchte wird (zusammen mit einer Meldung
auf dem Display) eingeschaltet, wenn diese Vorrichtung
benutzt wird (siehe Abschnitt „Follow me home” unter
„Außenbeleuchtung” im Kapitel „Kenntnis des Fahrzeugs”).
Page 43 of 156
41
LEUCHTEN AUF DER INSTRUMENTENTAFEL

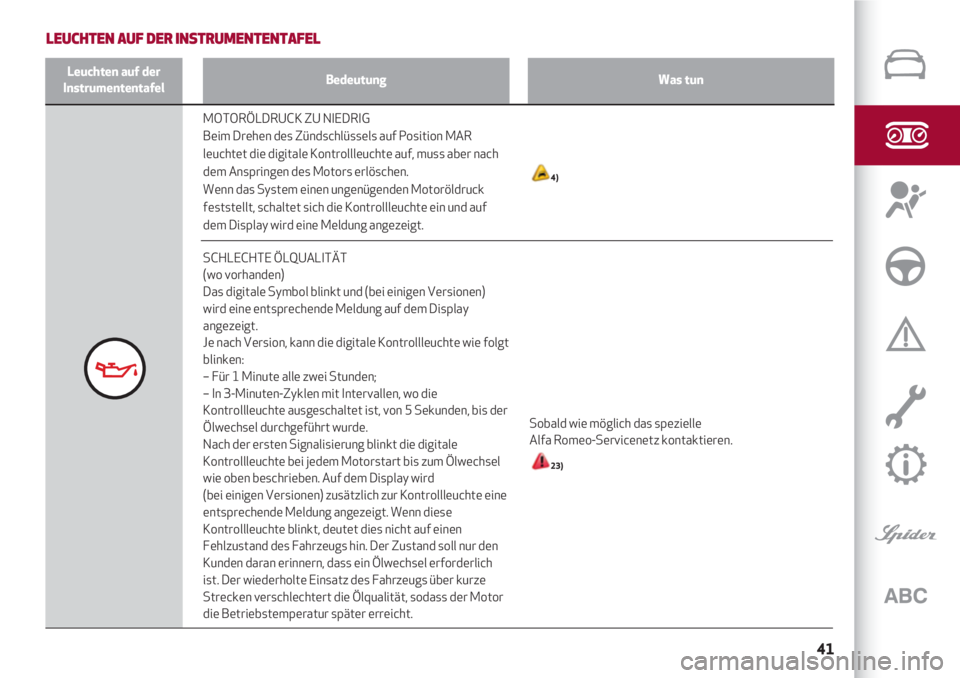

MOTORÖLDRUCK ZU NIEDRIG
Beim Drehen des Zündschlüssels auf Position MAR
leuchtet die digitale Kontrollleuchte auf, muss aber nach
dem Anspringen des Motors erlöschen.
Wenn das System einen ungenügenden Motoröldruck
feststellt, schaltet sich die Kontrollleuchte ein und auf
dem Display wird eine Meldung angezeigt.
SCHLECHTE ÖLQUALITÄT
(wo vorhanden)
Das digitale Symbol blinkt und (bei einigen Versionen)
wird eine entsprechende Meldung auf dem Display
angezeigt.
Je nach Version, kann die digitale Kontrollleuchte wie folgt
blinken:
– Für 1 Minute alle zwei Stunden;
– In 3-Minuten-Zyklen mit Intervallen, wo die
Kontrollleuchte ausgeschaltet ist, von 5 Sekunden, bis der
Ölwechsel durchgeführt wurde.
Nach der ersten Signalisierung blinkt die digitale
Kontrollleuchte bei jedem Motorstart bis zum Ölwechsel
wie oben beschrieben. Auf dem Display wird
(bei einigen Versionen) zusätzlich zur Kontrollleuchte eine
entsprechende Meldung angezeigt. Wenn diese
Kontrollleuchte blinkt, deutet dies nicht auf einen
Fehlzustand des Fahrzeugs hin. Der Zustand soll nur den
Kunden daran erinnern, dass ein Ölwechsel erforderlich
ist. Der wiederholte Einsatz des Fahrzeugs über kurze
Strecken verschlechtert die Ölqualität, sodass der Motor
die Betriebstemperatur später erreicht.
4)
Sobald wie möglich das spezielle
Alfa Romeo-Servicenetz kontaktieren.
23)
Leuchten auf der
InstrumententafelBedeutungWas tun
Page 44 of 156
Leuchten auf der
InstrumententafelBedeutungWas tun
KENNTNIS DER INSTRUMENTENTAFEL
42

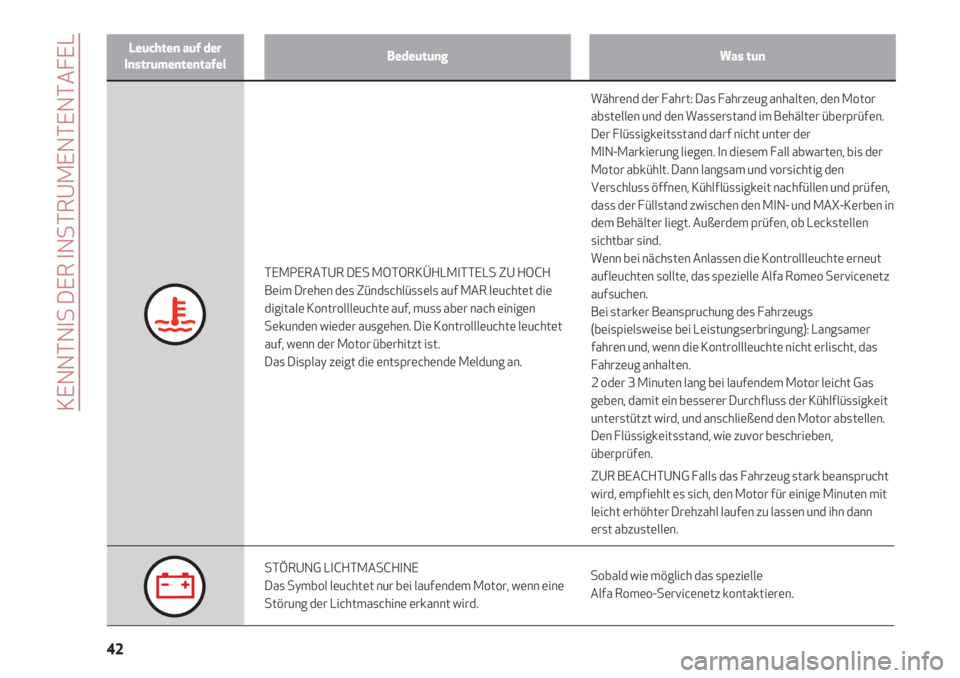

TEMPERATUR DES MOTORKÜHLMITTELS ZU HOCH
Beim Drehen des Zündschlüssels auf MAR leuchtet die
digitale Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen. Die Kontrollleuchte leuchtet
auf, wenn der Motor überhitzt ist.
Das Display zeigt die entsprechende Meldung an.
STÖRUNG LICHTMASCHINE
Das Symbol leuchtet nur bei laufendem Motor, wenn eine
Störung der Lichtmaschine erkannt wird.Sobald wie möglich das spezielle
Alfa Romeo-Servicenetz kontaktieren.
Während der Fahrt: Das Fahrzeug anhalten, den Motor
abstellen und den Wasserstand im Behälter überprüfen.
Der Flüssigkeitsstand darf nicht unter der
MIN-Markierung liegen. In diesem Fall abwarten, bis der
Motor abkühlt. Dann langsam und vorsichtig den
Verschluss öffnen, Kühlflüssigkeit nachfüllen und prüfen,
dass der Füllstand zwischen den MIN- und MAX-Kerben in
dem Behälter liegt. Außerdem prüfen, ob Leckstellen
sichtbar sind.
Wenn bei nächsten Anlassen die Kontrollleuchte erneut
aufleuchten sollte, das spezielle Alfa Romeo Servicenetz
aufsuchen.
Bei starker Beanspruchung des Fahrzeugs
(beispielsweise bei Leistungserbringung): Langsamer
fahren und, wenn die Kontrollleuchte nicht erlischt, das
Fahrzeug anhalten.
2 oder 3 Minuten lang bei laufendem Motor leicht Gas
geben, damit ein besserer Durchfluss der Kühlflüssigkeit
unterstützt wird, und anschließend den Motor abstellen.
Den Flüssigkeitsstand, wie zuvor beschrieben,
überprüfen.
ZUR BEACHTUNG Falls das Fahrzeug stark beansprucht
wird, empfiehlt es sich, den Motor für einige Minuten mit
leicht erhöhter Drehzahl laufen zu lassen und ihn dann
erst abzustellen.
Page 45 of 156
Leuchten auf der
InstrumententafelBedeutungWas tun
43

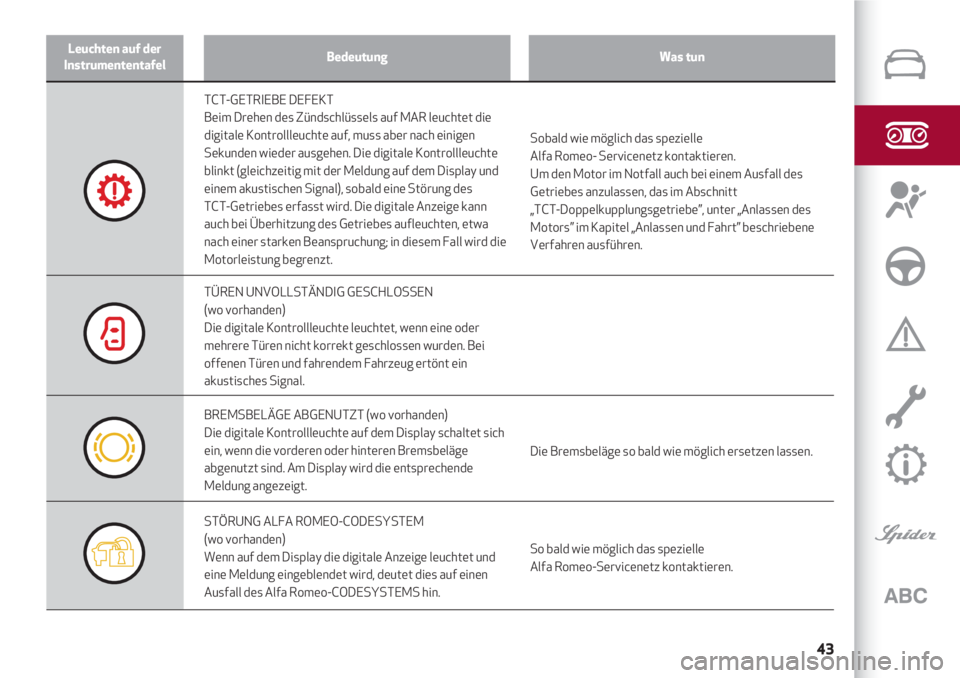

TCT-GETRIEBE DEFEKT
Beim Drehen des Zündschlüssels auf MAR leuchtet die
digitale Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen. Die digitale Kontrollleuchte
blinkt (gleichzeitig mit der Meldung auf dem Display und
einem akustischen Signal), sobald eine Störung des
TCT-Getriebes erfasst wird. Die digitale Anzeige kann
auch bei Überhitzung des Getriebes aufleuchten, etwa
nach einer starken Beanspruchung; in diesem Fall wird die
Motorleistung begrenzt.
TÜREN UNVOLLSTÄNDIG GESCHLOSSEN
(wo vorhanden)
Die digitale Kontrollleuchte leuchtet, wenn eine oder
mehrere Türen nicht korrekt geschlossen wurden. Bei
offenen Türen und fahrendem Fahrzeug ertönt ein
akustisches Signal.
BREMSBELÄGE ABGENUTZT (wo vorhanden)
Die digitale Kontrollleuchte auf dem Display schaltet sich
ein, wenn die vorderen oder hinteren Bremsbeläge
abgenutzt sind. Am Display wird die entsprechende
Meldung angezeigt.Die Bremsbeläge so bald wie möglich ersetzen lassen.
STÖRUNG ALFA ROMEO-CODESYSTEM
(wo vorhanden)
Wenn auf dem Display die digitale Anzeige leuchtet und
eine Meldung eingeblendet wird, deutet dies auf einen
Ausfall des Alfa Romeo-CODESYSTEMS hin.So bald wie möglich das spezielle
Alfa Romeo-Servicenetz kontaktieren.
Sobald wie möglich das spezielle
Alfa Romeo- Servicenetz kontaktieren.
Um den Motor im Notfall auch bei einem Ausfall des
Getriebes anzulassen, das im Abschnitt
„TCT-Doppelkupplungsgetriebe”, unter „Anlassen des
Motors” im Kapitel „Anlassen und Fahrt” beschriebene
Verfahren ausführen.
Page 46 of 156
Leuchten auf der
InstrumententafelBedeutungWas tun
KENNTNIS DER INSTRUMENTENTAFEL
44

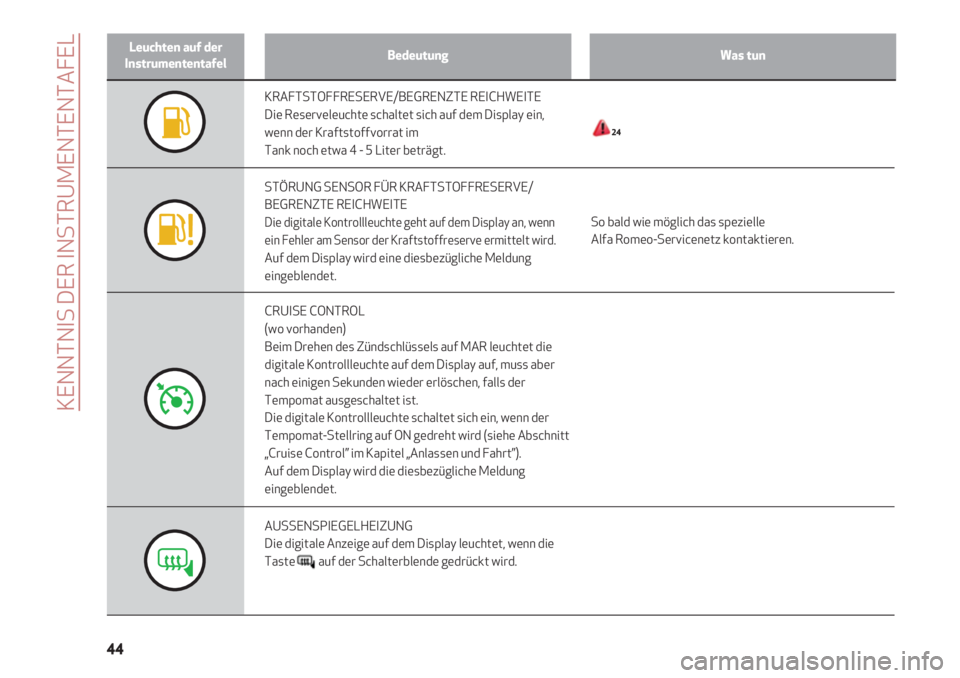

KRAFTSTOFFRESERVE/BEGRENZTE REICHWEITE
Die Reserveleuchte schaltet sich auf dem Display ein,
wenn der Kraftstoffvorrat im
Tank noch etwa 4 - 5 Liter beträgt.
STÖRUNG SENSOR FÜR KRAFTSTOFFRESERVE/
BEGRENZTE REICHWEITE
Die digitale Kontrollleuchte geht auf dem Display an, wenn
ein Fehler am Sensor der Kraftstoffreserve ermittelt wird.
Auf dem Display wird eine diesbezügliche Meldung
eingeblendet.
CRUISE CONTROL
(wo vorhanden)
Beim Drehen des Zündschlüssels auf MAR leuchtet die
digitale Kontrollleuchte auf dem Display auf, muss aber
nach einigen Sekunden wieder erlöschen, falls der
Tempomat ausgeschaltet ist.
Die digitale Kontrollleuchte schaltet sich ein, wenn der
Tempomat-Stellring auf ON gedreht wird (siehe Abschnitt
„Cruise Control” im Kapitel „Anlassen und Fahrt”).
Auf dem Display wird die diesbezügliche Meldung
eingeblendet.
AUSSENSPIEGELHEIZUNG
Die digitale Anzeige auf dem Display leuchtet, wenn die
Taste auf der Schalterblende gedrückt wird.
So bald wie möglich das spezielle
Alfa Romeo-Servicenetz kontaktieren.
24
Page 47 of 156
45

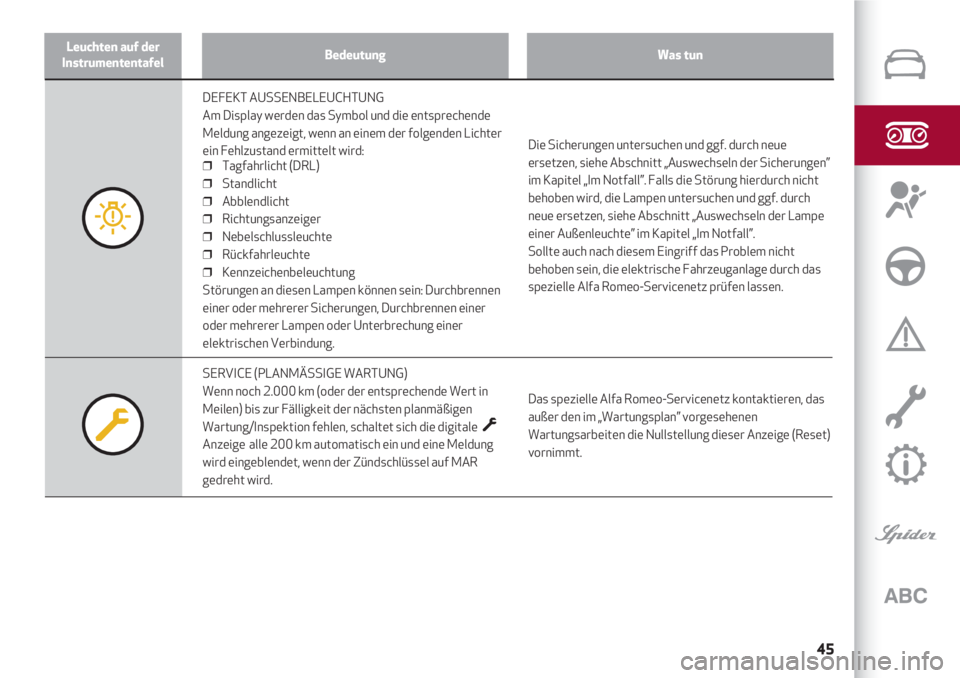

DEFEKT AUSSENBELEUCHTUNG
Am Display werden das Symbol und die entsprechende
Meldung angezeigt, wenn an einem der folgenden Lichter
ein Fehlzustand ermittelt wird:
❒ Tagfahrlicht (DRL)
❒ Standlicht
❒ Abblendlicht
❒ Richtungsanzeiger
❒ Nebelschlussleuchte
❒ Rückfahrleuchte
❒ Kennzeichenbeleuchtung
Störungen an diesen Lampen können sein: Durchbrennen
einer oder mehrerer Sicherungen, Durchbrennen einer
oder mehrerer Lampen oder Unterbrechung einer
elektrischen Verbindung.
Die Sicherungen untersuchen und ggf. durch neue
ersetzen, siehe Abschnitt „Auswechseln der Sicherungen”
im Kapitel „Im Notfall”. Falls die Störung hierdurch nicht
behoben wird, die Lampen untersuchen und ggf. durch
neue ersetzen, siehe Abschnitt „Auswechseln der Lampe
einer Außenleuchte” im Kapitel „Im Notfall”.
Sollte auch nach diesem Eingriff das Problem nicht
behoben sein, die elektrische Fahrzeuganlage durch das
spezielle Alfa Romeo-Servicenetz prüfen lassen.
SERVICE (PLANMÄSSIGE WARTUNG)
Wenn noch 2.000 km (oder der entsprechende Wert in
Meilen) bis zur Fälligkeit der nächsten planmäßigen
Wartung/Inspektion fehlen, schaltet sich die digitale
Anzeige alle 200 km automatisch ein und eine Meldung
wird eingeblendet, wenn der Zündschlüssel auf MAR
gedreht wird.
Das spezielle Alfa Romeo-Servicenetz kontaktieren, das
außer den im „Wartungsplan” vorgesehenen
Wartungsarbeiten die Nullstellung dieser Anzeige (Reset)
vornimmt.
Leuchten auf der
InstrumententafelBedeutungWas tun
Page 48 of 156
Leuchten auf der
InstrumententafelBedeutungWas tun
KENNTNIS DER INSTRUMENTENTAFEL
46

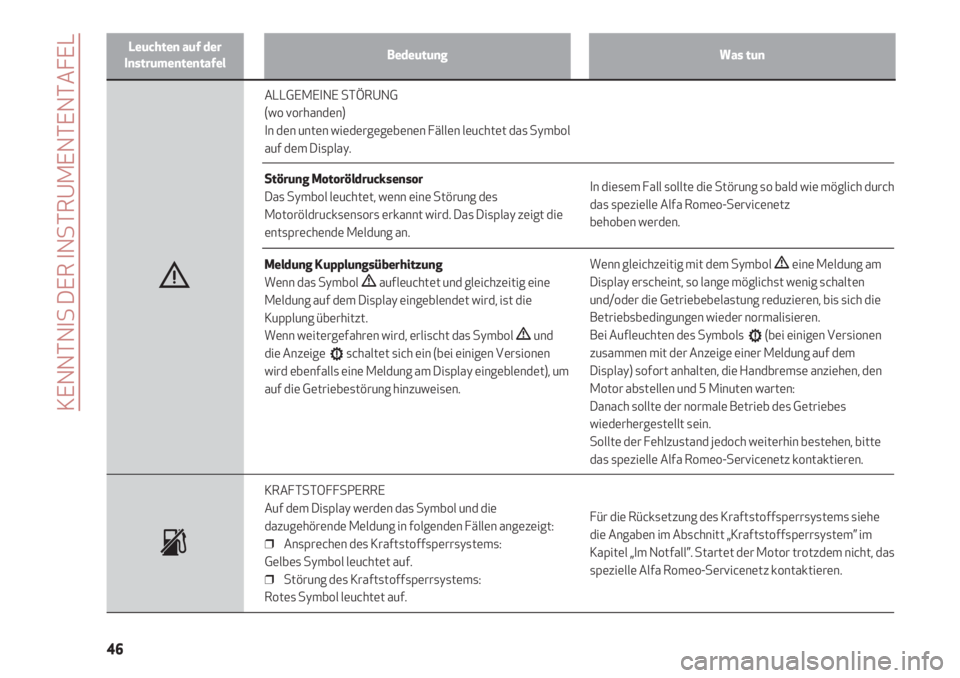

ALLGEMEINE STÖRUNG
(wo vorhanden)
In den unten wiedergegebenen Fällen leuchtet das Symbol
auf dem Display.
Störung Motoröldrucksensor
Das Symbol leuchtet, wenn eine Störung des
Motoröldrucksensors erkannt wird. Das Display zeigt die
entsprechende Meldung an.In diesem Fall sollte die Störung so bald wie möglich durch
das spezielle Alfa Romeo-Servicenetz
behoben werden.
Meldung Kupplungsüberhitzung
Wenn das Symbol
aufleuchtet und gleichzeitig eine
Meldung auf dem Display eingeblendet wird, ist die
Kupplung überhitzt.
Wenn weitergefahren wird, erlischt das Symbol
und
die Anzeige schaltet sich ein (bei einigen Versionen
wird ebenfalls eine Meldung am Display eingeblendet), um
auf die Getriebestörung hinzuweisen.
Wenn gleichzeitig mit dem Symbol eine Meldung am
Display erscheint, so lange möglichst wenig schalten
und/oder die Getriebebelastung reduzieren, bis sich die
Betriebsbedingungen wieder normalisieren.
Bei Aufleuchten des Symbols (bei einigen Versionen
zusammen mit der Anzeige einer Meldung auf dem
Display) sofort anhalten, die Handbremse anziehen, den
Motor abstellen und 5 Minuten warten:
Danach sollte der normale Betrieb des Getriebes
wiederhergestellt sein.
Sollte der Fehlzustand jedoch weiterhin bestehen, bitte
das spezielle Alfa Romeo-Servicenetz kontaktieren.
KRAFTSTOFFSPERRE
Auf dem Display werden das Symbol und die
dazugehörende Meldung in folgenden Fällen angezeigt:
❒ Ansprechen des Kraftstoffsperrsystems:
Gelbes Symbol leuchtet auf.
❒ Störung des Kraftstoffsperrsystems:
Rotes Symbol leuchtet auf.Für die Rücksetzung des Kraftstoffsperrsystems siehe
die Angaben im Abschnitt „Kraftstoffsperrsystem” im
Kapitel „Im Notfall”. Startet der Motor trotzdem nicht, das
spezielle Alfa Romeo-Servicenetz kontaktieren.
s è
Page 49 of 156

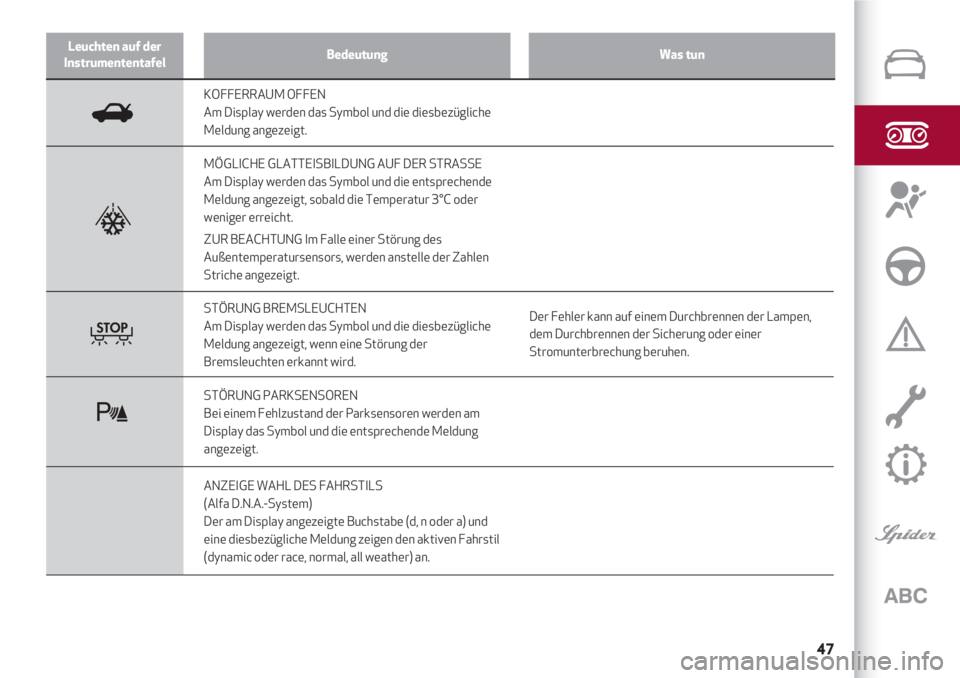

Leuchten auf der
InstrumententafelBedeutungWas tun
47
KOFFERRAUM OFFEN
Am Display werden das Symbol und die diesbezügliche
Meldung angezeigt.
MÖGLICHE GLATTEISBILDUNG AUF DER STRASSE
Am Display werden das Symbol und die entsprechende
Meldung angezeigt, sobald die Temperatur 3°C oder
weniger erreicht.
ZUR BEACHTUNG Im Falle einer Störung des
Außentemperatursensors, werden anstelle der Zahlen
Striche angezeigt.
STÖRUNG BREMSLEUCHTEN
Am Display werden das Symbol und die diesbezügliche
Meldung angezeigt, wenn eine Störung der
Bremsleuchten erkannt wird.Der Fehler kann auf einem Durchbrennen der Lampen,
dem Durchbrennen der Sicherung oder einer
Stromunterbrechung beruhen.
STÖRUNG PARKSENSOREN
Bei einem Fehlzustand der Parksensoren werden am
Display das Symbol und die entsprechende Meldung
angezeigt.
ANZEIGE WAHL DES FAHRSTILS
(Alfa D.N.A.-System)
Der am Display angezeigte Buchstabe (d, n oder a) und
eine diesbezügliche Meldung zeigen den aktiven Fahrstil
(dynamic oder race, normal, all weather) an.
R
T
t
Page 50 of 156

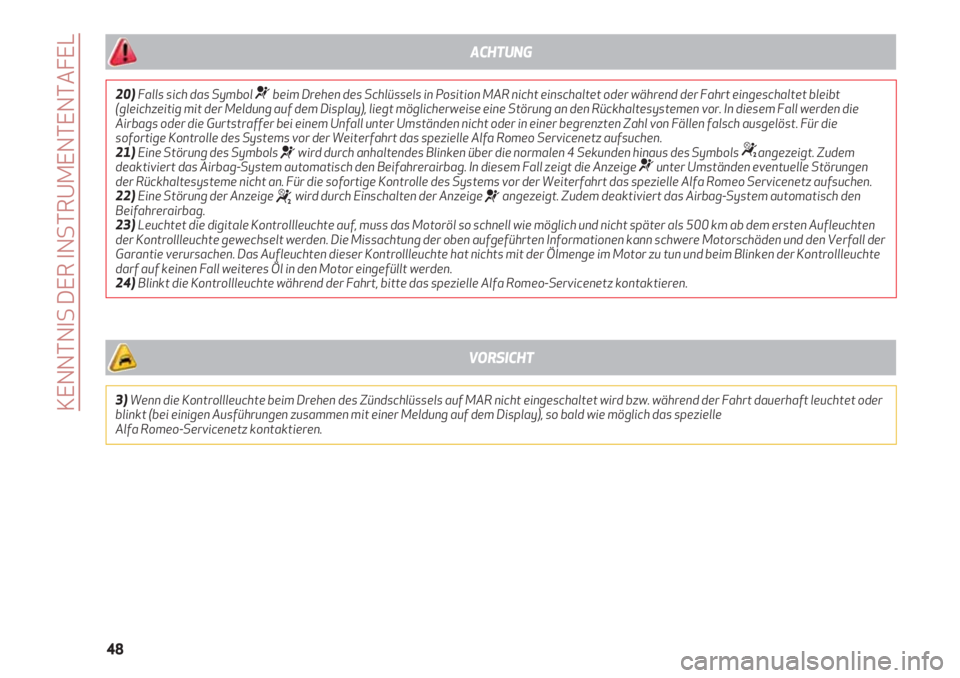

KENNTNIS DER INSTRUMENTENTAFEL
48
20)Falls sich das Symbol ¬beim Drehen des Schlüssels in Position MAR nicht einschaltet oder während der Fahrt eingeschaltet bleibt
(gleichzeitig mit der Meldung auf dem Display), liegt möglicherweise eine Störung an den Rückhaltesystemen vor. In diesem Fall werden die
Airbags oder die Gurtstraffer bei einem Unfall unter Umständen nicht oder in einer begrenzten Zahl von Fällen falsch ausgelöst. Für die
sofortige Kontrolle des Systems vor der Weiterfahrt das spezielle Alfa Romeo Servicenetz aufsuchen.
21)Eine Störung des Symbols
¬wird durch anhaltendes Blinken über die normalen 4 Sekunden hinaus des Symbols “angezeigt. Zudem
deaktiviert das Airbag-System automatisch den Beifahrerairbag. In diesem Fall zeigt die Anzeige ¬unter Umständen eventuelle Störungen
der Rückhaltesysteme nicht an. Für die sofortige Kontrolle des Systems vor der Weiterfahrt das spezielle Alfa Romeo Servicenetz aufsuchen.
22)Eine Störung der Anzeige
“wird durch Einschalten der Anzeige ¬angezeigt. Zudem deaktiviert das Airbag-System automatisch den
Beifahrerairbag.
23)Leuchtet die digitale Kontrollleuchte auf, muss das Motoröl so schnell wie möglich und nicht später als 500 km ab dem ersten Aufleuchten
der Kontrollleuchte gewechselt werden. Die Missachtung der oben aufgeführten Informationen kann schwere Motorschäden und den Verfall der
Garantie verursachen. Das Aufleuchten dieser Kontrollleuchte hat nichts mit der Ölmenge im Motor zu tun und beim Blinken der Kontrollleuchte
darf auf keinen Fall weiteres Öl in den Motor eingefüllt werden.
24)Blinkt die Kontrollleuchte während der Fahrt, bitte das spezielle Alfa Romeo-Servicenetz kontaktieren.
ACHTUNG
3)Wenn die Kontrollleuchte beim Drehen des Zündschlüssels auf MAR nicht eingeschaltet wird bzw. während der Fahrt dauerhaft leuchtet oder
blinkt (bei einigen Ausführungen zusammen mit einer Meldung auf dem Display), so bald wie möglich das spezielle
Alfa Romeo-Servicenetz kontaktieren.
VORSICHT
