Alfa Romeo 8C 2010 Manual de Empleo y Cuidado (in Spanish)

29
2
SEGURIDAD PASIVA Y ACTIVA

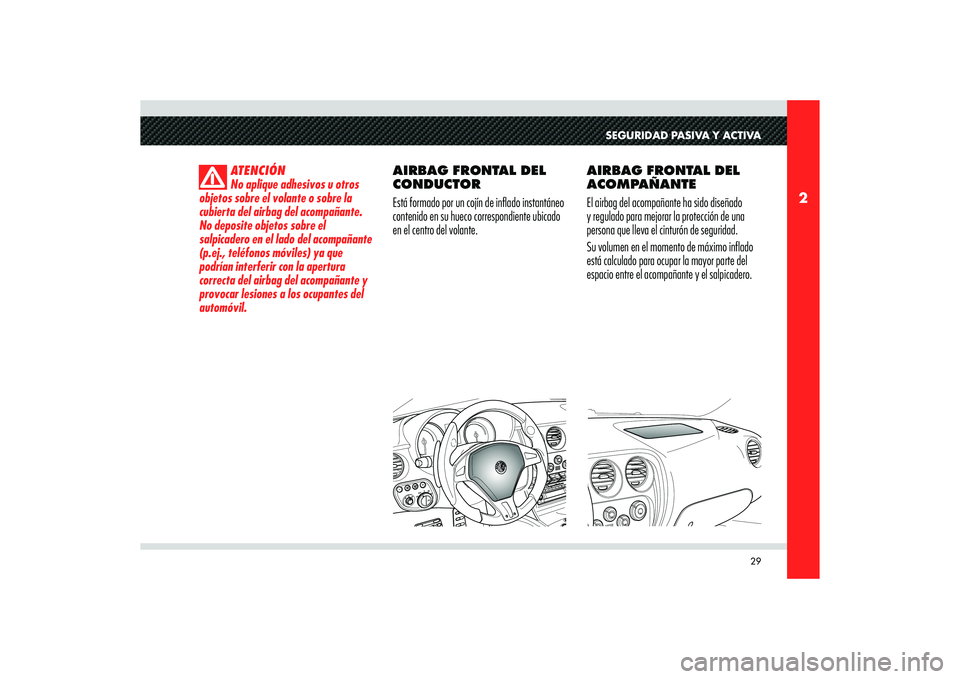

ATENCIÓN
No aplique adhesivos u otros
objetos sobre el volante o sobre la
cubierta del airbag del acompañante.
No deposite objetos sobre el
salpicadero en el lado del acompañante
(p.ej., teléfonos móviles) ya que
podrían interferir con la apertura
correcta del airbag del acompañante y
provocar lesiones a los ocupantes del
automóvil.
AIRBAG FRONTAL DEL
CONDUCTOR
Está formado por un cojín de inflado instantáneo
contenido en su hueco correspondiente ubicado
en el centro del volante.AIRBAG FRONTAL DEL
ACOMPAÑANTE
El airbag del acompañante ha sido diseñado
y regulado para mejorar la protección de una
persona que lleva el cinturón de seguridad.
Su volumen en el momento de máximo inflado
está calculado para ocupar la mayor parte del
espacio entre el acompañante y el salpicadero.

30
2
A

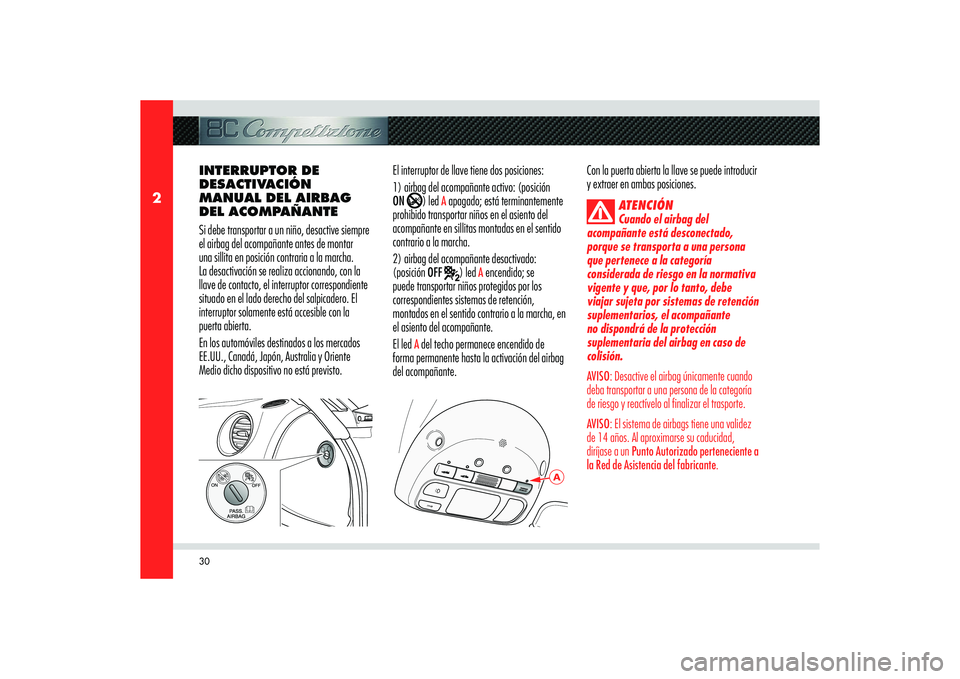

INTERRUPTOR DE
DESACTIVACIÓN
MANUAL DEL AIRBAG
DEL ACOMPAÑANTE
Si debe transportar a un niño, desactive siempre
el airbag del acompañante antes de montar
una sillita en posición contraria a la marcha.
La desactivación se realiza accionando, con la
llave de contacto, el interruptor correspondiente
situado en el lado derecho del salpicadero. El
interruptor solamente está accesible con la
puerta abierta.
En los automóviles destinados a los mercados
EE.UU., Canadá, Japón, Australia y Oriente
Medio dicho dispositivo no está previsto.El interruptor de llave tiene dos posiciones:
1) airbag del acompañante activo: (posición
ON
) led
A apagado; está terminantemente
prohibido transportar niños en el asiento del
acompañante en sillitas montadas en el sentido
contrario a la marcha.
2) airbag del acompañante desactivado:
(posición OFF
) led
A encendido; se
puede transportar niños protegidos por los
correspondientes sistemas de retención,
montados en el sentido contrario a la marcha, en
el asiento del acompañante.
El led
A del techo permanece encendido de
forma permanente hasta la activación del airbag
del acompañante.Con la puerta abierta la llave se puede introducir
y extraer en ambas posiciones.
ATENCIÓN
Cuando el airbag del
acompañante está desconectado,
porque se transporta a una persona
que pertenece a la categoría
considerada de riesgo en la normativa
vigente y que, por lo tanto, debe
viajar sujeta por sistemas de retención
suplementarios, el acompañante
no dispondrá de la protección
suplementaria del airbag en caso de
colisión.
AVISO: Desactive el airbag únicamente cuando
deba transportar a una persona de la categoría
de riesgo y reactívelo al finalizar el trasporte.
AVISO: El sistema de airbags tiene una validez
de 14 años. Al aproximarse su caducidad,
diríjase a un Punto Autorizado perteneciente a
la Red de Asistencia del fabricante.

31
2
SEGURIDAD PASIVA Y ACTIVA
ATENCIÓN

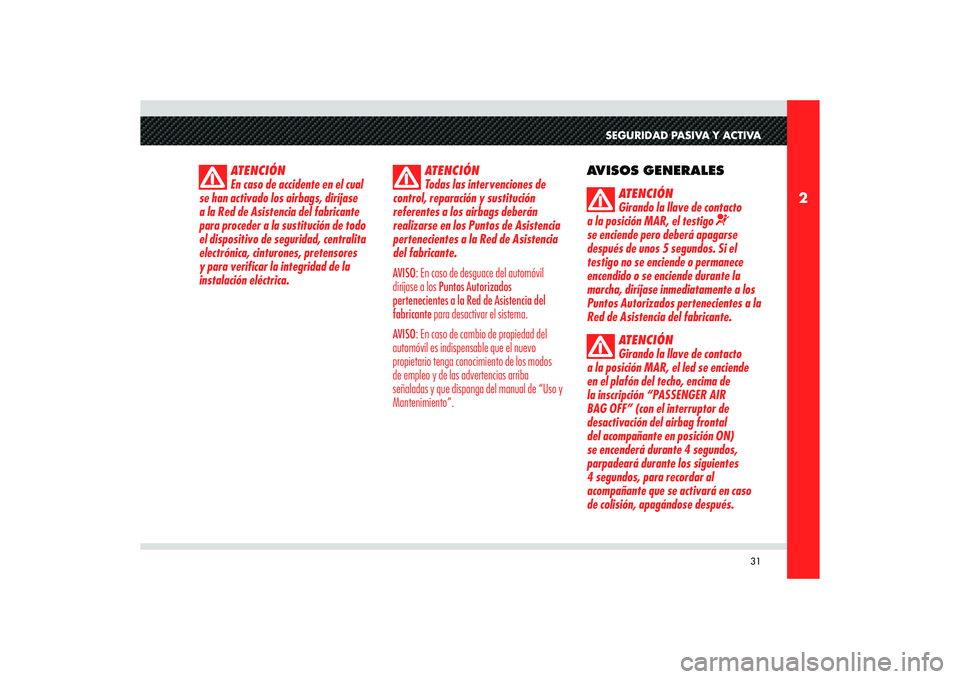

Todas las intervenciones de
control, reparación y sustitución
referentes a los airbags deberán
realizarse en los Puntos de Asistencia
pertenecientes a la Red de Asistencia
del fabricante.
AVISO: En caso de desguace del automóvil
diríjase a los Puntos Autorizados
pertenecientes a la Red de Asistencia del
fabricante para desactivar el sistema.
AVISO: En caso de cambio de propiedad del
automóvil es indispensable que el nuevo
propietario tenga conocimiento de los modos
de empleo y de las advertencias arriba
señaladas y que disponga del manual de “Uso y
Mantenimiento”.
AVISOS GENERALES
ATENCIÓN
Girando la llave de contacto
a la posición MAR, el testigo

se enciende pero deberá apagarse
después de unos 5 segundos. Si el
testigo no se enciende o permanece
encendido o se enciende durante la
marcha, diríjase inmediatamente a los
Puntos Autorizados pertenecientes a la
Red de Asistencia del fabricante.
ATENCIÓN
Girando la llave de contacto
a la posición MAR, el led se enciende
en el plafón del techo, encima de
la inscripción “PASSENGER AIR
BAG OFF” (con el interruptor de
desactivación del airbag frontal
del acompañante en posición ON)
se encenderá durante 4 segundos,
parpadeará durante los siguientes
4 segundos, para recordar al
acompañante que se activará en caso
de colisión, apagándose después.
ATENCIÓN
En caso de accidente en el cual
se han activado los airbags, diríjase
a la Red de Asistencia del fabricante
para proceder a la sustitución de todo
el dispositivo de seguridad, centralita
electrónica, cinturones, pretensores
y para verificar la integridad de la
instalación eléctrica.

32
2

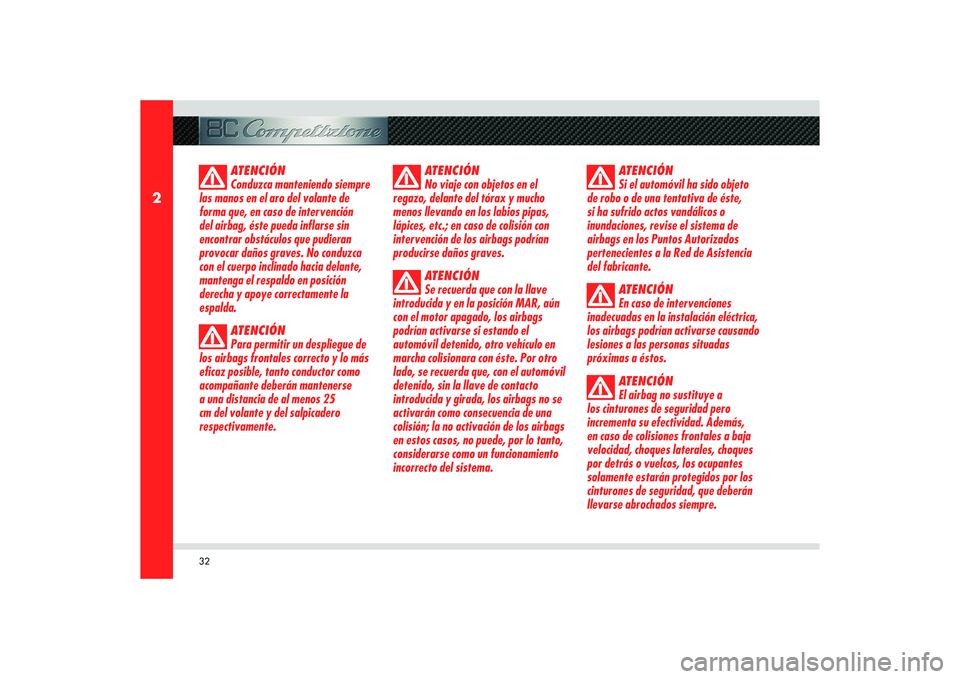

ATENCIÓN
Conduzca manteniendo siempre
las manos en el aro del volante de
forma que, en caso de intervención
del airbag, éste pueda inflarse sin
encontrar obstáculos que pudieran
provocar daños graves. No conduzca
con el cuerpo inclinado hacia delante,
mantenga el respaldo en posición
derecha y apoye correctamente la
espalda.
ATENCIÓN
Para permitir un despliegue de
los airbags frontales correcto y lo más
eficaz posible, tanto conductor como
acompañante deberán mantenerse
a una distancia de al menos 25
cm del volante y del salpicadero
respectivamente.
ATENCIÓN
No viaje con objetos en el
regazo, delante del tórax y mucho
menos llevando en los labios pipas,
lápices, etc.; en caso de colisión con
intervención de los airbags podrían
producirse daños graves.
ATENCIÓN
Se recuerda que con la llave
introducida y en la posición MAR, aún
con el motor apagado, los airbags
podrían activarse si estando el
automóvil detenido, otro vehículo en
marcha colisionara con éste. Por otro
lado, se recuerda que, con el automóvil
detenido, sin la llave de contacto
introducida y girada, los airbags no se
activarán como consecuencia de una
colisión; la no activación de los airbags
en estos casos, no puede, por lo tanto,
considerarse como un funcionamiento
incorrecto del sistema.ATENCIÓN
Si el automóvil ha sido objeto
de robo o de una tentativa de éste,
si ha sufrido actos vandálicos o
inundaciones, revise el sistema de
airbags en los Puntos Autorizados
pertenecientes a la Red de Asistencia
del fabricante.
ATENCIÓN
En caso de intervenciones
inadecuadas en la instalación eléctrica,
los airbags podrían activarse causando
lesiones a las personas situadas
próximas a éstos.
ATENCIÓN
El airbag no sustituye a
los cinturones de seguridad pero
incrementa su efectividad. Además,
en caso de colisiones frontales a baja
velocidad, choques laterales, choques
por detrás o vuelcos, los ocupantes
solamente estarán protegidos por los
cinturones de seguridad, que deberán
llevarse abrochados siempre.

33
2
A
SEGURIDAD PASIVA Y ACTIVA

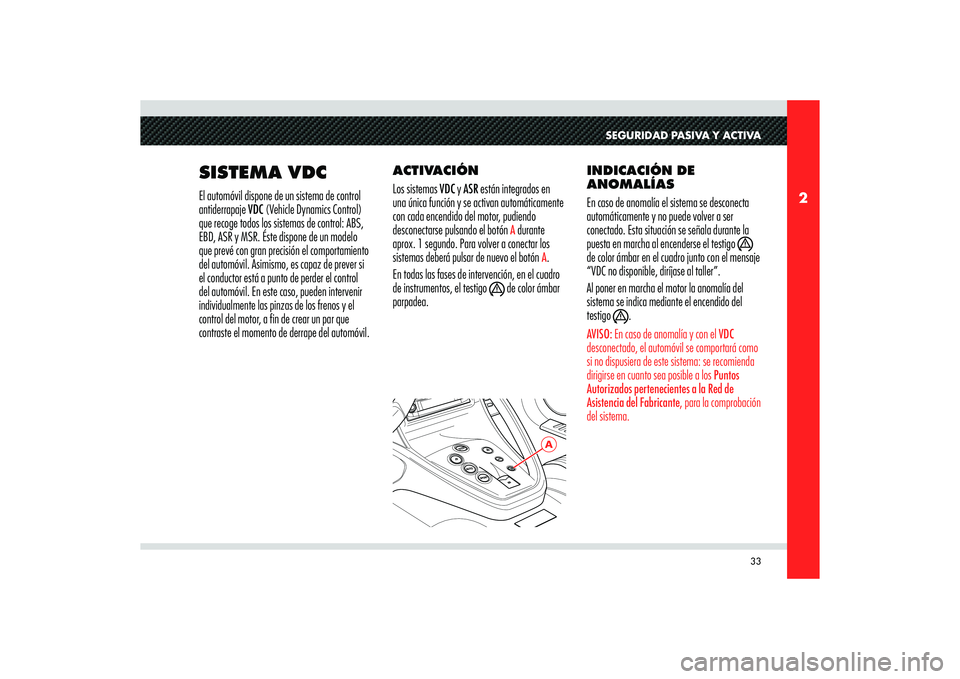

SISTEMA VDCEl automóvil dispone de un sistema de control
antiderrapaje VDC (Vehicle Dynamics Control)
que recoge todos los sistemas de control: ABS,
EBD, ASR y MSR. Éste dispone de un modelo
que prevé con gran precisión el comportamiento
del automóvil. Asimismo, es capaz de prever si
el conductor está a punto de perder el control
del automóvil. En este caso, pueden intervenir
individualmente las pinzas de los frenos y el
control del motor, a fin de crear un par que
contraste el momento de derrape del automóvil.ACTIVACIÓN
Los sistemas VDC y ASR están integrados en
una única función y se activan automáticamente
con cada encendido del motor, pudiendo
desconectarse pulsando el botón
A durante
aprox. 1 segundo. Para volver a conectar los
sistemas deberá pulsar de nuevo el botón
A.
En todas las fases de intervención, en el cuadro
de instrumentos, el testigo
de color ámbar
parpadea.INDICACIÓN DE
ANOMALÍAS
En caso de anomalía el sistema se desconecta
automáticamente y no puede volver a ser
conectado. Esta situación se señala durante la
puesta en marcha al encenderse el testigo
de color ámbar en el cuadro junto con el mensaje
“VDC no disponible, diríjase al taller”.
Al poner en marcha el motor la anomalía del
sistema se indica mediante el encendido del
testigo .
AVISO: En caso de anomalía y con el VDC
desconectado, el automóvil se comportará como
si no dispusiera de este sistema: se recomienda
dirigirse en cuanto sea posible a los Puntos
Autorizados pertenecientes a la Red de
Asistencia del Fabricante, para la comprobación
del sistema.

34
2

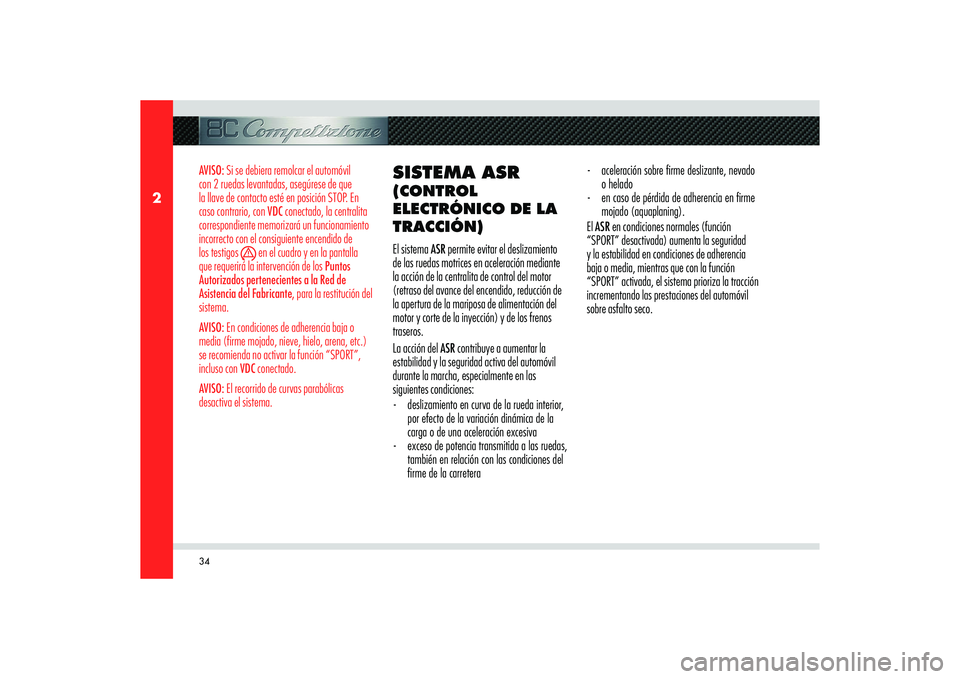

AVISO: Si se debiera remolcar el automóvil
con 2 ruedas levantadas, asegúrese de que
la llave de contacto esté en posición STOP. En
caso contrario, con VDC conectado, la centralita
correspondiente memorizará un funcionamiento
incorrecto con el consiguiente encendido de
los testigos
en el cuadro y en la pantalla
que requerirá la intervención de los Puntos
Autorizados pertenecientes a la Red de
Asistencia del Fabricante, para la restitución del
sistema.
AVISO: En condiciones de adherencia baja o
media (firme mojado, nieve, hielo, arena, etc.)
se recomienda no activar la función “SPORT”,
incluso con VDC conectado.
AVISO: El recorrido de curvas parabólicas
desactiva el sistema.
SISTEMA ASR (CONTROL
ELECTRÓNICO DE LA
TRACCIÓN)El sistema ASR permite evitar el deslizamiento
de las ruedas motrices en aceleración mediante
la acción de la centralita de control del motor
(retraso del avance del encendido, reducción de
la apertura de la mariposa de alimentación del
motor y corte de la inyección) y de los frenos
traseros.
La acción del ASR contribuye a aumentar la
estabilidad y la seguridad activa del automóvil
durante la marcha, especialmente en las
siguientes condiciones:
- deslizamiento en curva de la rueda interior,
por efecto de la variación dinámica de la
carga o de una aceleración excesiva
- exceso de potencia transmitida a las ruedas,
también en relación con las condiciones del
rme de la carretera- aceleración sobre rme deslizante, nevado
o helado
- en caso de pérdida de adherencia en rme
mojado (aquaplaning).
El ASR en condiciones normales (función
“SPORT” desactivada) aumenta la seguridad
y la estabilidad en condiciones de adherencia
baja o media, mientras que con la función
“SPORT” activada, el sistema prioriza la tracción
incrementando las prestaciones del automóvil
sobre asfalto seco.

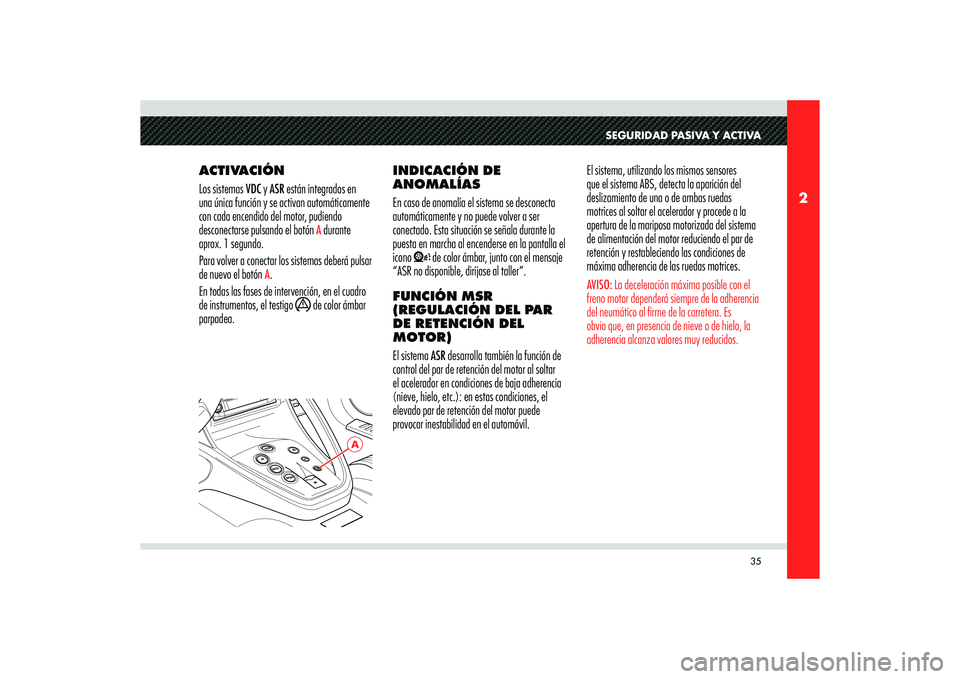

35
2
A
SEGURIDAD PASIVA Y ACTIVA
ACTIVACIÓN
Los sistemas VDC y ASR están integrados en
una única función y se activan automáticamente
con cada encendido del motor, pudiendo
desconectarse pulsando el botón
A durante
aprox. 1 segundo.
Para volver a conectar los sistemas deberá pulsar
de nuevo el botón
A.
En todas las fases de intervención, en el cuadro
de instrumentos, el testigo
de color ámbar
parpadea.INDICACIÓN DE
ANOMALÍAS
En caso de anomalía el sistema se desconecta
automáticamente y no puede volver a ser
conectado. Esta situación se señala durante la
puesta en marcha al encenderse en la pantalla el
icono
de color ámbar, junto con el mensaje
“ASR no disponible, diríjase al taller”.
FUNCIÓN MSR
(REGULACIÓN DEL PAR
DE RETENCIÓN DEL
MOTOR)
El sistema ASR desarrolla también la función de
control del par de retención del motor al soltar
el acelerador en condiciones de baja adherencia
(nieve, hielo, etc.): en estas condiciones, el
elevado par de retención del motor puede
provocar inestabilidad en el automóvil.El sistema, utilizando los mismos sensores
que el sistema ABS, detecta la aparición del
deslizamiento de una o de ambas ruedas
motrices al soltar el acelerador y procede a la
apertura de la mariposa motorizada del sistema
de alimentación del motor reduciendo el par de
retención y restableciendo las condiciones de
máxima adherencia de las ruedas motrices.
AVISO: La deceleración máxima posible con el
freno motor dependerá siempre de la adherencia
del neumático al firme de la carretera. Es
obvio que, en presencia de nieve o de hielo, la
adherencia alcanza valores muy reducidos.

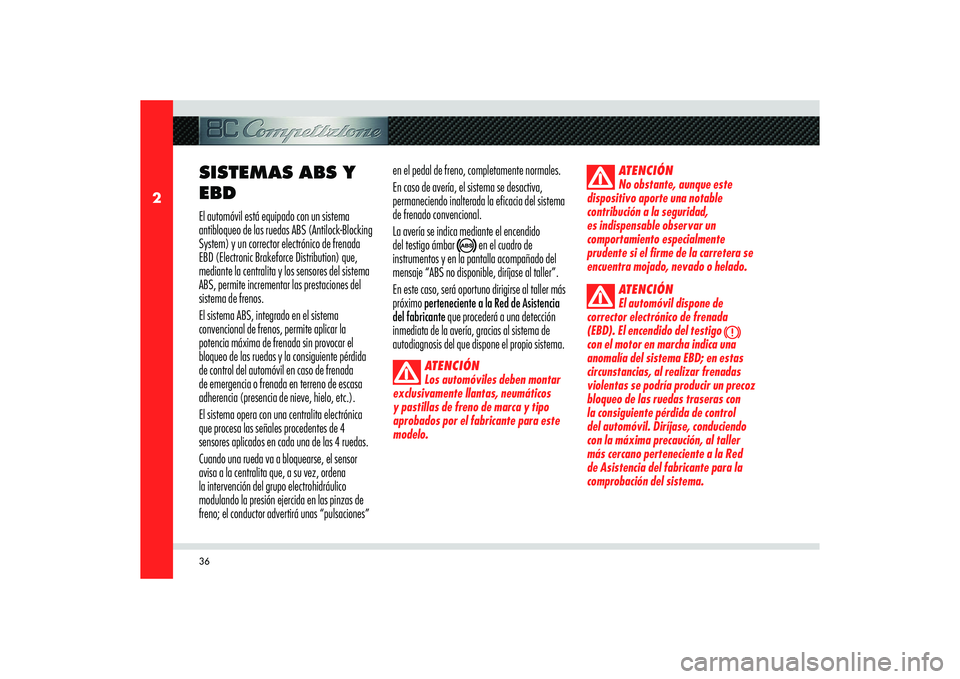

36
2
SISTEMAS ABS Y
EBDEl automóvil está equipado con un sistema
antibloqueo de las ruedas ABS (Antilock-Blocking
System) y un corrector electrónico de frenada
EBD (Electronic Brakeforce Distribution) que,
mediante la centralita y los sensores del sistema
ABS, permite incrementar las prestaciones del
sistema de frenos.
El sistema ABS, integrado en el sistema
convencional de frenos, permite aplicar la
potencia máxima de frenada sin provocar el
bloqueo de las ruedas y la consiguiente pérdida
de control del automóvil en caso de frenada
de emergencia o frenada en terreno de escasa
adherencia (presencia de nieve, hielo, etc.).
El sistema opera con una centralita electrónica
que procesa las señales procedentes de 4
sensores aplicados en cada una de las 4 ruedas.
Cuando una rueda va a bloquearse, el sensor
avisa a la centralita que, a su vez, ordena
la intervención del grupo electrohidráulico
modulando la presión ejercida en las pinzas de
freno; el conductor advertirá unas “pulsaciones” en el pedal de freno, completamente normales.
En caso de avería, el sistema se desactiva,
permaneciendo inalterada la eficacia del sistema
de frenado convencional.
La avería se indica mediante el encendido
del testigo ámbar
en el cuadro de
instrumentos y en la pantalla acompañado del
mensaje “ABS no disponible, diríjase al taller”.
En este caso, será oportuno dirigirse al taller más
próximo perteneciente a la Red de Asistencia
del fabricante que procederá a una detección
inmediata de la avería, gracias al sistema de
autodiagnosis del que dispone el propio sistema.
ATENCIÓN
Los automóviles deben montar
exclusivamente llantas, neumáticos
y pastillas de freno de marca y tipo
aprobados por el fabricante para este
modelo.ATENCIÓN
No obstante, aunque este
dispositivo aporte una notable
contribución a la seguridad,
es indispensable observar un
comportamiento especialmente
prudente si el firme de la carretera se
encuentra mojado, nevado o helado.
ATENCIÓN
El automóvil dispone de
corrector electrónico de frenada
(EBD). El encendido del testigo

con el motor en marcha indica una
anomalía del sistema EBD; en estas
circunstancias, al realizar frenadas
violentas se podría producir un precoz
bloqueo de las ruedas traseras con
la consiguiente pérdida de control
del automóvil. Diríjase, conduciendo
con la máxima precaución, al taller
más cercano perteneciente a la Red
de Asistencia del fabricante para la
comprobación del sistema.

37
2
SEGURIDAD PASIVA Y ACTIVA
ATENCIÓN
El encendido del testigo

con el motor en marcha normalmente
únicamente indica la anomalía del
sistema ABS. En este caso, el sistema
de frenado mantiene su efectividad,
pero no dispone del dispositivo
antibloqueo. En tales condiciones
incluso puede reducirse la operatividad
del sistema EBD. También en este caso
se recomienda dirigirse
inmediatamente al taller más próximo
perteneciente a la Red de Asistencia
del fabricante para la verificación del
sistema, evitando frenadas bruscas en
la conducción.
ATENCIÓN
Si se enciende el testigo
de nivel mínimo de líquido de frenos,
detenga inmediatamente el automóvil
y compruebe el nivel de líquido de
frenos en el depósito: si el nivel es
inferior al mínimo rellene con el líquido
indicado y diríjase inmediatamente a
los Puntos autorizados pertenecientes
a la Red de Asistencia del fabricante
para la comprobación del sistema.
En cualquier caso, una pérdida de
líquido del sistema hidráulico perjudica
el funcionamiento del sistema de
frenos, ya sea de tipo convencional que
con sistema antibloqueo de las ruedas.
ATENCIÓN
Las prestaciones del sistema,
en términos de seguridad activa, no
deben inducir al conductor a correr
riesgos inútiles e injustificados. La
conducta al volante debe ser adecuada
a las condiciones atmosféricas, a la
visibilidad y al tráfico.ATENCIÓN
La deceleración máxima posible
dependerá siempre de la adherencia
del neumático al firme de la carretera.
Es obvio que en presencia de nieve o
hielo, la adherencia alcanza valores
muy reducidos y en tales condiciones la
distancia de frenada es muy elevada,
incluso con el sistema ABS.

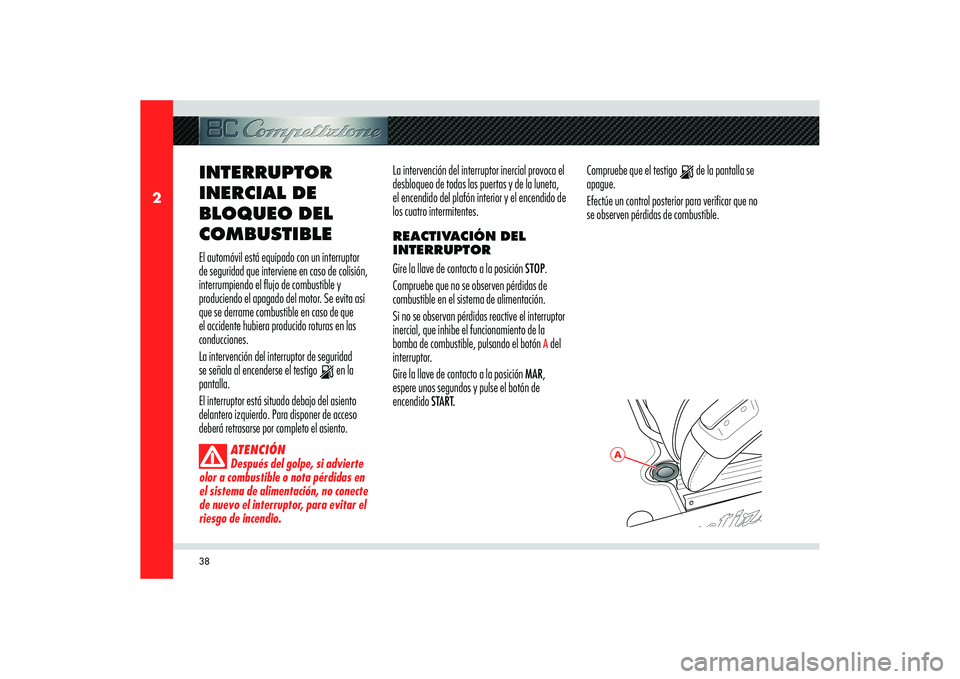

38
2
A
INTERRUPTOR
INERCIAL DE
BLOQUEO DEL
COMBUSTIBLEEl automóvil está equipado con un interruptor
de seguridad que interviene en caso de colisión,
interrumpiendo el flujo de combustible y
produciendo el apagado del motor. Se evita así
que se derrame combustible en caso de que
el accidente hubiera producido roturas en las
conducciones.
La intervención del interruptor de seguridad
se señala al encenderse el testigo
en la
pantalla.
El interruptor está situado debajo del asiento
delantero izquierdo. Para disponer de acceso
deberá retrasarse por completo el asiento.
ATENCIÓN
Después del golpe, si advierte
olor a combustible o nota pérdidas en
el sistema de alimentación, no conecte
de nuevo el interruptor, para evitar el
riesgo de incendio.
La intervención del interruptor inercial provoca el
desbloqueo de todas las puertas y de la luneta,
el encendido del plafón interior y el encendido de
los cuatro intermitentes.
REACTIVACIÓN DEL
INTERRUPTOR
Gire la llave de contacto a la posición STOP.
Compruebe que no se observen pérdidas de
combustible en el sistema de alimentación.
Si no se observan pérdidas reactive el interruptor
inercial, que inhibe el funcionamiento de la
bomba de combustible, pulsando el botón
A del
interruptor.
Gire la llave de contacto a la posición MAR,
espere unos segundos y pulse el botón de
encendido START.Compruebe que el testigo
de la pantalla se
apague.
Efectúe un control posterior para verificar que no
se observen pérdidas de combustible.
