Alfa Romeo 8C 2010 Manual de Empleo y Cuidado (in Spanish)

2

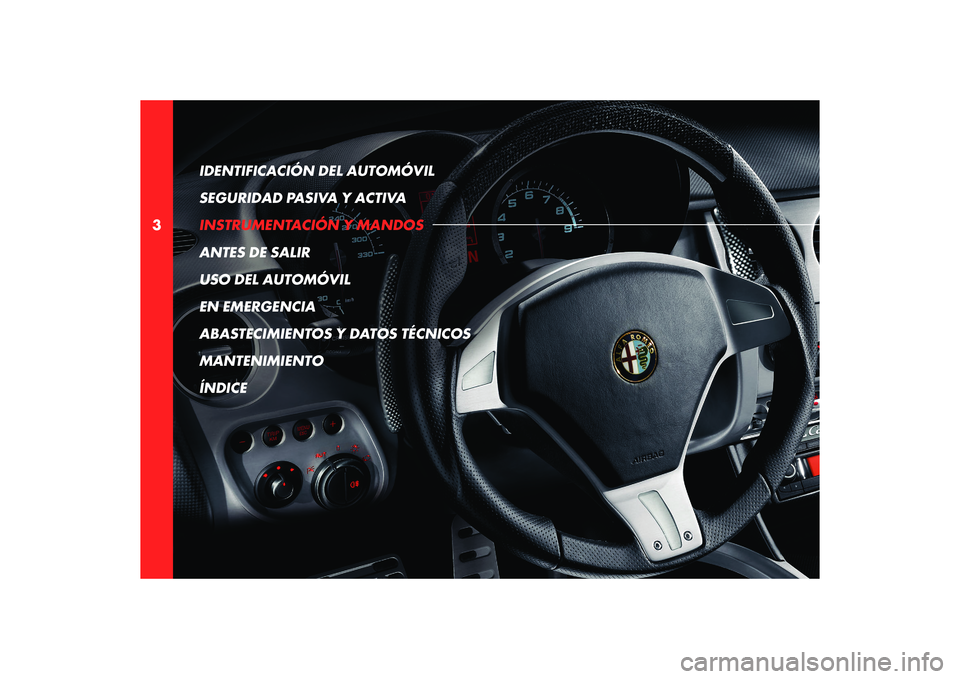

3IDENTIFICACIÓN DEL AUTOMÓVIL
SEGURIDAD PASIVA Y ACTIVA
INSTRUMENTACIÓN Y MANDOS
ANTES DE SALIR
USO DEL AUTOMÓVIL
EN EMERGENCIA
ABASTECIMIENTOS Y DATOS TÉCNICOS
MANTENIMIENTO
ÍNDICE

3

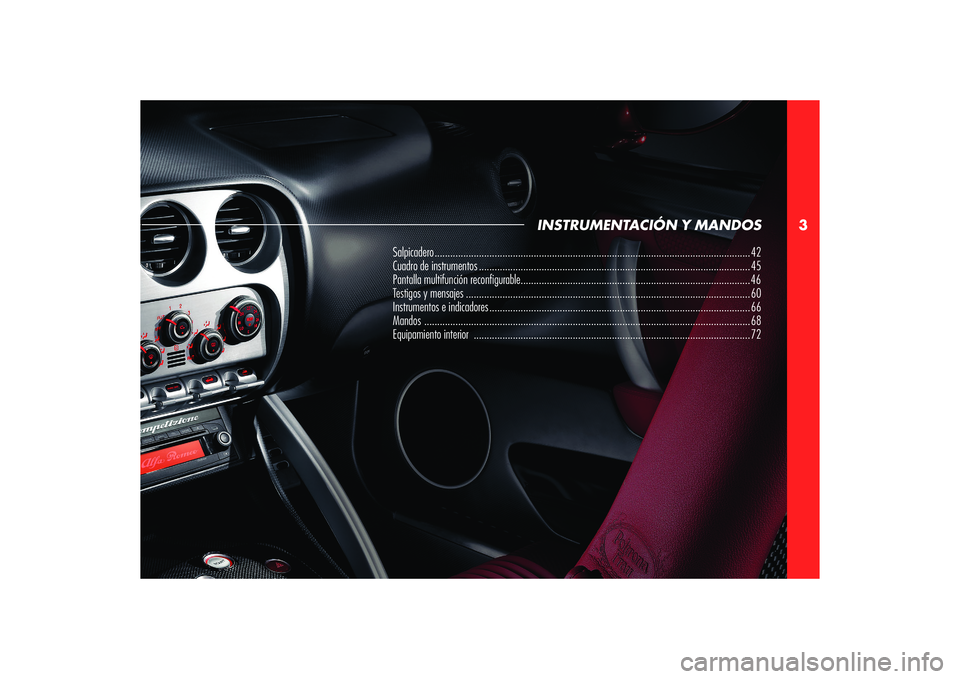

INSTRUMENTACIÓN Y MANDOS
Salpicadero ......................................................................................................................... 42
Cuadro de instrumentos ........................................................................................................45
Pantalla multifunción recon gurable ........................................................................................ 46
Testigos y mensajes ............................................................................................................. 60
Instrumentos e indicadores ....................................................................................................66
Mandos ............................................................................................................................. 68
Equipamiento interior .......................................................................................................... 72

42
3

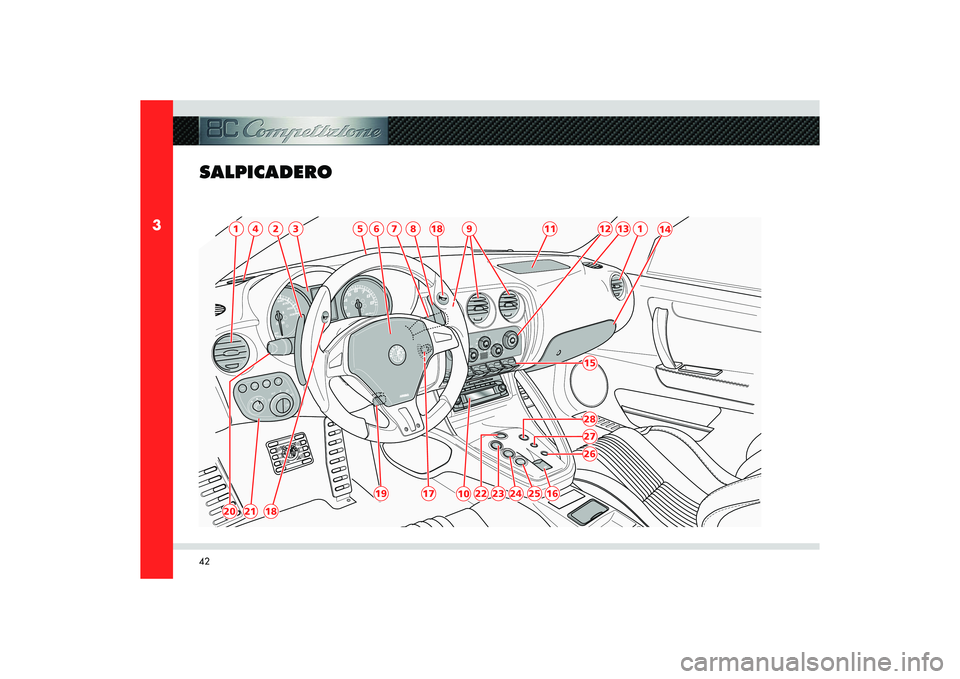

SALPICADERO
120
21
18
19
22
23
24
25
16
26272815
17
4
2
6
7
8
18
9
11
1
12
13
14
5
3
10

43
3
A
B
C
D
E
INSTRUMENTACIÓN Y MANDOS

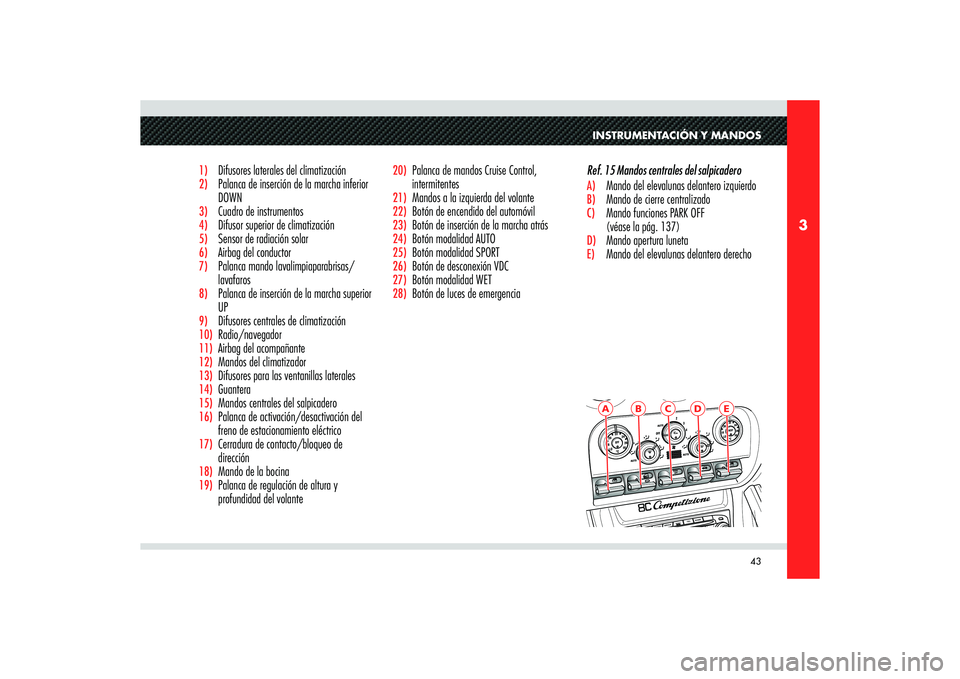

1) Difusores laterales del climatización2) Palanca de inserción de la marcha inferior
DOWN3) Cuadro de instrumentos4) Difusor superior de climatización5)
Sensor de radiación solar
6)
Airbag del conductor
7)
Palanca mando lavalimpiaparabrisas/
lavafaros
8)
Palanca de inserción de la marcha superior
UP
9)
Difusores centrales de climatización
10)
Radio/navegador
11)
Airbag del acompañante
12)
Mandos del climatizador
13)
Difusores para las ventanillas laterales
14)
Guantera
15)
Mandos centrales del salpicadero
16)
Palanca de activación/desactivación del
freno de estacionamiento eléctrico
17)
Cerradura de contacto/bloqueo de
dirección
18)
Mando de la bocina
19)
Palanca de regulación de altura y
profundidad del volante
20)
Palanca de mandos Cruise Control,
intermitentes
21)
Mandos a la izquierda del volante
22)
Botón de encendido del automóvil
23)
Botón de inserción de la marcha atrás
24)
Botón modalidad AUTO
25)
Botón modalidad SPORT
26)
Botón de desconexión VDC
27)
Botón modalidad WET
28)
Botón de luces de emergenciaRef. 15 Mandos centrales del salpicadero
A) Mando del elevalunas delantero izquierdoB) Mando de cierre centralizadoC) Mando funciones PARK OFF
(véase la pág. 137)D) Mando apertura lunetaE) Mando del elevalunas delantero derecho

44
3
A
B
C
D
F
C
D
E
B
A
AB

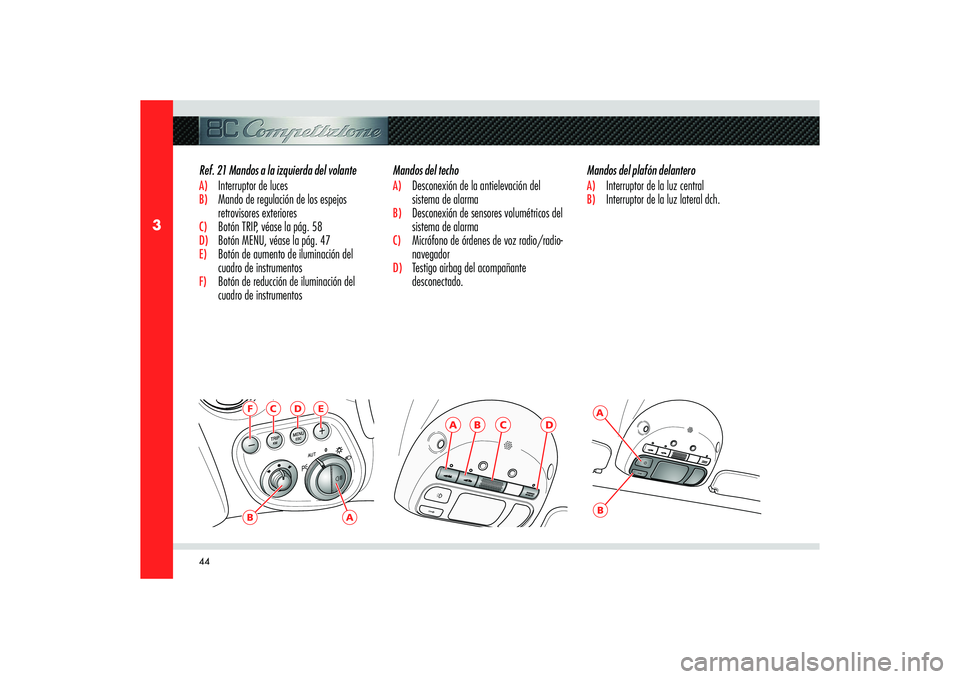

Mandos del techoA) Desconexión de la antielevación del
sistema de alarmaB) Desconexión de sensores volumétricos del
sistema de alarmaC) Micrófono de órdenes de voz radio/radio-
navegadorD) Testigo airbag del acompañante
desconectado. Ref. 21 Mandos a la izquierda del volante
A) Interruptor de lucesB) Mando de regulación de los espejos
retrovisores exterioresC) Botón TRIP, véase la pág. 58D) Botón MENU, véase la pág. 47E) Botón de aumento de iluminación del
cuadro de instrumentosF) Botón de reducción de iluminación del
cuadro de instrumentosMandos del plafón delantero
A) Interruptor de la luz centralB) Interruptor de la luz lateral dch.

45
3
1
24
3
INSTRUMENTACIÓN Y MANDOS

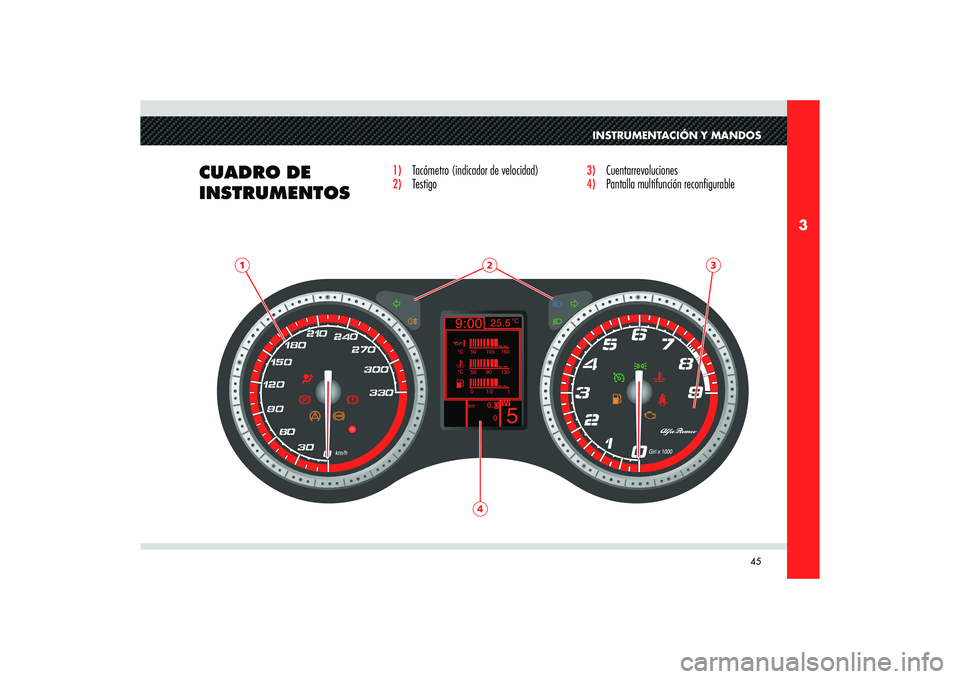

CUADRO DE
INSTRUMENTOS
1) Tacómetro (indicador de velocidad) 2) Testigo
3)
Cuentarrevoluciones
4)
Pantalla multifunción recon gurable

46
3
1354
27896

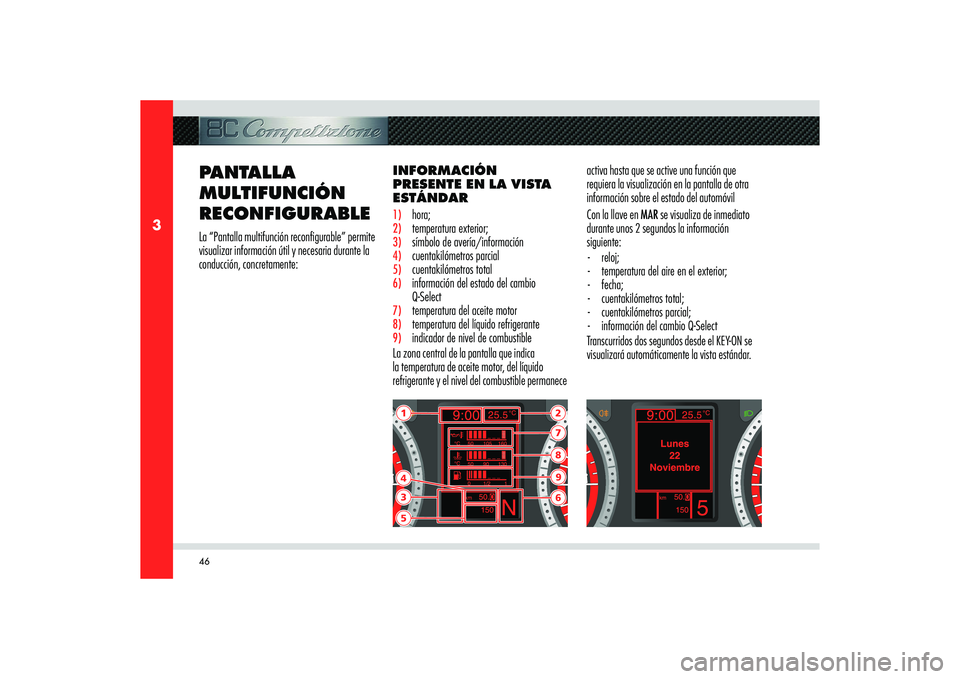

INFORMACIÓN
PRESENTE EN LA VISTA
ESTÁNDAR1) hora;2) temperatura exterior;3) símbolo de avería/información4) cuentakilómetros parcial5) cuentakilómetros total6) información del estado del cambio
Q-Select7) temperatura del aceite motor8) temperatura del líquido refrigerante 9) indicador de nivel de combustible
La zona central de la pantalla que indica
la temperatura de aceite motor, del líquido
refrigerante y el nivel del combustible permanece
PANTALLA
MULTIFUNCIÓN
RECONFIGURABLELa “Pantalla multifunción reconfigurable” permite
visualizar información útil y necesaria durante la
conducción, concretamente:activa hasta que se active una función que
requiera la visualización en la pantalla de otra
información sobre el estado del automóvil
Con la llave en MAR se visualiza de inmediato
durante unos 2 segundos la información
siguiente:
- reloj;
- temperatura del aire en el exterior;
- fecha;
- cuentakilómetros total;
- cuentakilómetros parcial;
- información del cambio Q-Select
Transcurridos dos segundos desde el KEY-ON se
visualizará automáticamente la vista estándar.

47
3
INSTRUMENTACIÓN Y MANDOS

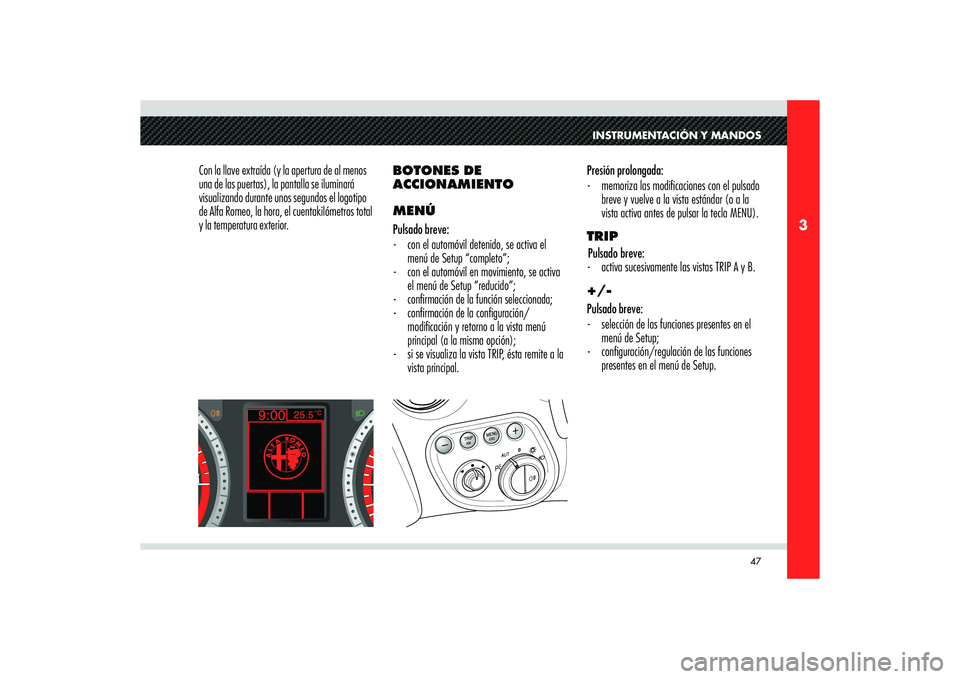

Con la llave extraída (y la apertura de al menos
una de las puertas), la pantalla se iluminará
visualizando durante unos segundos el logotipo
de Alfa Romeo, la hora, el cuentakilómetros total
y la temperatura exterior.Presión prolongada:
- memoriza las modi caciones con el pulsado
breve y vuelve a la vista estándar (o a la
vista activa antes de pulsar la tecla MENU).
TRIP
Pulsado breve:
- activa sucesivamente las vistas TRIP A y B.
+/-
Pulsado breve:
- selección de las funciones presentes en el
menú de Setup;
- con guración/regulación de las funciones
presentes en el menú de Setup. BOTONES DE
ACCIONAMIENTO
MENÚ
Pulsado breve:
- con el automóvil detenido, se activa el
menú de Setup “completo”;
- con el automóvil en movimiento, se activa
el menú de Setup “reducido”;
- con rmación de la función seleccionada;
- con rmación de la con guración/
modi cación y retorno a la vista menú
principal (a la misma opción);
- si se visualiza la vista TRIP, ésta remite a la
vista principal.

48
3
Selección de una opción del menú principal
con submenú:
- pulsando de forma breve el botón MENÚ
se puede visualizar la primera opción del
submenú;
- operando con las teclas + o – (sólo con
pulsar) es posible desplazarse por todas las
opciones del submenú;
- pulsando de forma breve el botón MENÚ
se puede seleccionar la opción del submenú
visualizada y entrar en el menú de
con guración correspondiente;
- operando con las teclas + o – (sólo
con pulsar) se puede seleccionar una
con guración nueva de esta opción del
submenú;
- pulsando de forma breve el botón MENÚ
se puede memorizar la con guración y
simultáneamente volver a la misma opción

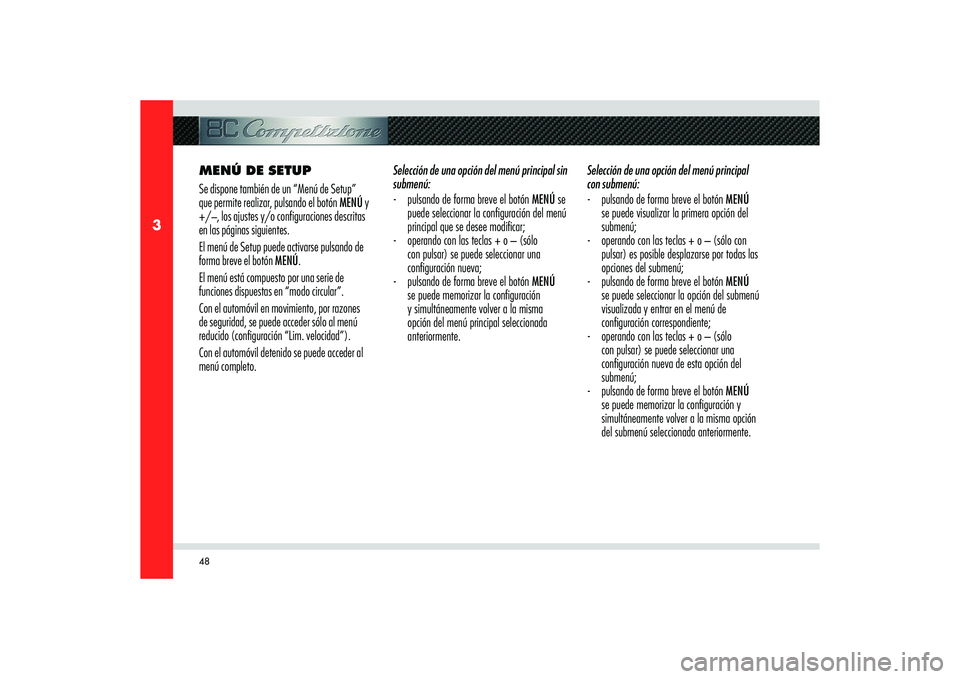

del submenú seleccionada anteriormente. MENÚ DE SETUP
Se dispone también de un “Menú de Setup”
que permite realizar, pulsando el botón MENÚ y
+/
–, los ajustes y/o configuraciones descritas
en las páginas siguientes.
El menú de Setup puede activarse pulsando de
forma breve el botón MENÚ.
El menú está compuesto por una serie de
funciones dispuestas en “modo circular”.
Con el automóvil en movimiento, por razones
de seguridad, se puede acceder sólo al menú
reducido (configuración “Lim. velocidad”).
Con el automóvil detenido se puede acceder al
menú completo.Selección de una opción del menú principal sin
submenú:
- pulsando de forma breve el botón MENÚ se
puede seleccionar la con guración del menú
principal que se desee modi car;
- operando con las teclas + o – (sólo
con pulsar) se puede seleccionar una
con guración nueva;
- pulsando de forma breve el botón MENÚ
se puede memorizar la configuración
y simultáneamente volver a la misma
opción del menú principal seleccionada
anteriormente.
