Alfa Romeo 8C 2010 Manual de Empleo y Cuidado (in Spanish)

69
3
B
C
B

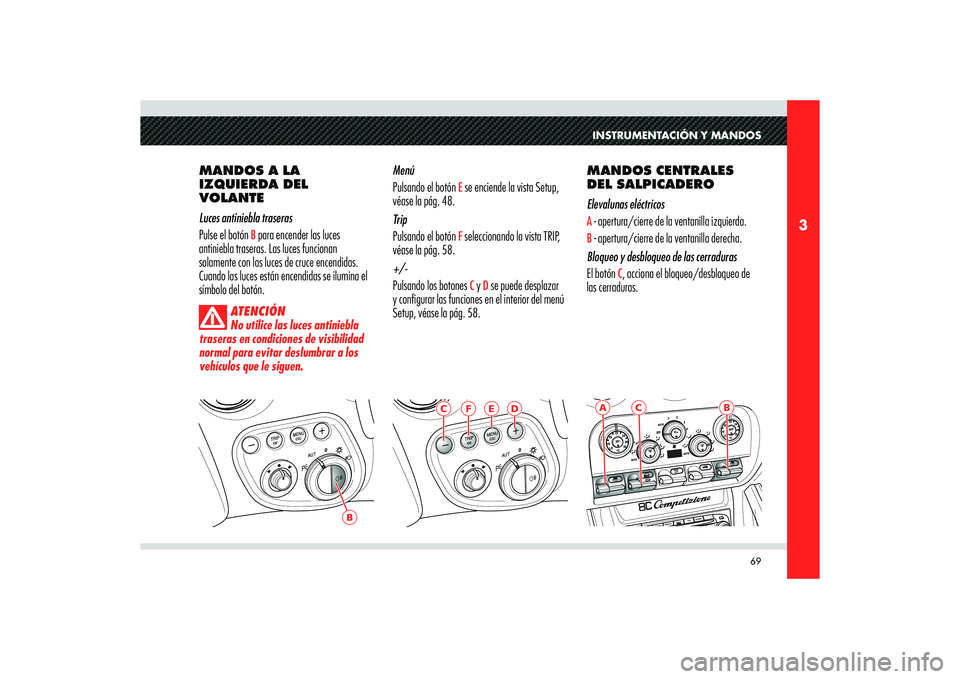

AINSTRUMENTACIÓN Y MANDOS
MANDOS A LA
IZQUIERDA DEL
VOLANTE
Luces antiniebla traseras
Pulse el botón
B para encender las luces
antiniebla traseras. Las luces funcionan
solamente con las luces de cruce encendidas.
Cuando las luces están encendidas se ilumina el
símbolo del botón.
ATENCIÓN
No utilice las luces antiniebla
traseras en condiciones de visibilidad
normal para evitar deslumbrar a los
vehículos que le siguen.
Menú
Pulsando el botón
E se enciende la vista Setup,
véase la pág. 48.
Trip
Pulsando el botón F seleccionando la vista TRIP,
véase la pág. 58.
+/-
Pulsando los botones C y D se puede desplazar
y configurar las funciones en el interior del menú
Setup, véase la pág. 58.MANDOS CENTRALES
DEL SALPICADERO
Elevalunas eléctricos
A - apertura/cierre de la ventanilla izquierda.B - apertura/cierre de la ventanilla derecha.
Bloqueo y desbloqueo de las cerraduras
El botón
C, acciona el bloqueo/desbloqueo de
las cerraduras.
E
F
C
D

70
3
E
D
B
A
G
FE
D
H
C

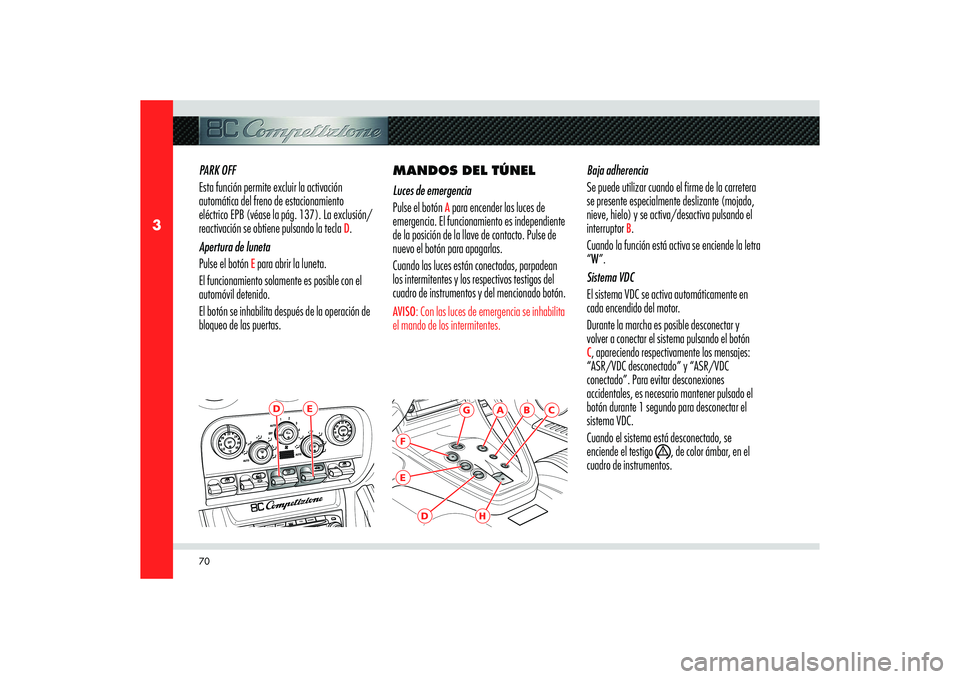

PARK OFF
Esta función permite excluir la activación
automática del freno de estacionamiento
eléctrico EPB (véase la pág. 137). La exclusión/
reactivación se obtiene pulsando la tecla
D.
Apertura de luneta
Pulse el botón
E para abrir la luneta.
El funcionamiento solamente es posible con el
automóvil detenido.
El botón se inhabilita después de la operación de
bloqueo de las puertas.MANDOS DEL TÚNEL
Luces de emergencia
Pulse el botón
A para encender las luces de
emergencia. El funcionamiento es independiente
de la posición de la llave de contacto. Pulse de
nuevo el botón para apagarlas.
Cuando las luces están conectadas, parpadean
los intermitentes y los respectivos testigos del
cuadro de instrumentos y del mencionado botón.
AVISO: Con las luces de emergencia se inhabilita
el mando de los intermitentes.
Baja adherencia
Se puede utilizar cuando el firme de la carretera
se presente especialmente deslizante (mojado,
nieve, hielo) y se activa/desactiva pulsando el
interruptor
B.
Cuando la función está activa se enciende la letra
“W”.
Sistema VDC
El sistema VDC se activa automáticamente en
cada encendido del motor.
Durante la marcha es posible desconectar y
volver a conectar el sistema pulsando el botón
C, apareciendo respectivamente los mensajes:
“ASR/VDC desconectado” y “ASR/VDC
conectado”. Para evitar desconexiones
accidentales, es necesario mantener pulsado el
botón durante 1 segundo para desconectar el
sistema VDC.
Cuando el sistema está desconectado, se
enciende el testigo
, de color ámbar, en el
cuadro de instrumentos.

71
3
A
B
INSTRUMENTACIÓN Y MANDOS

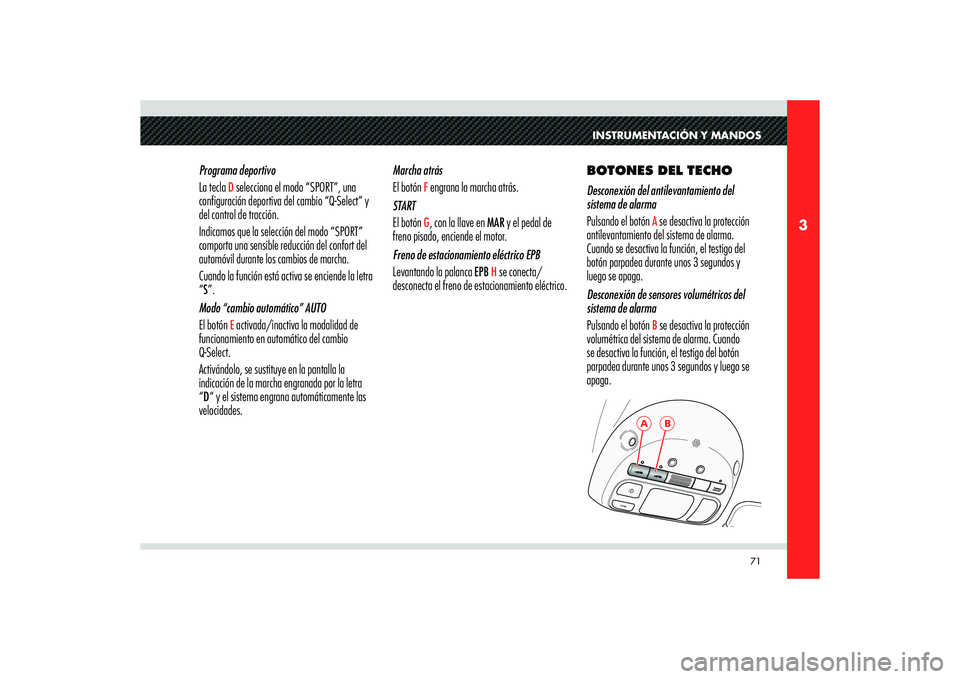

Programa deportivo
La tecla
D selecciona el modo “SPORT”, una
configuración deportiva del cambio “Q-Select” y
del control de tracción.
Indicamos que la selección del modo “SPORT”
comporta una sensible reducción del confort del
automóvil durante los cambios de marcha.
Cuando la función está activa se enciende la letra
“S”.
Modo “cambio automático” AUTO
El botón E activada/inactiva la modalidad de
funcionamiento en automático del cambio
Q-Select.
Activándolo, se sustituye en la pantalla la
indicación de la marcha engranada por la letra
“D“ y el sistema engrana automáticamente las
velocidades.Marcha atrás
El botón
F engrana la marcha atrás.
START
El botón G, con la llave en MAR y el pedal de
freno pisado, enciende el motor.
Freno de estacionamiento eléctrico EPB
Levantando la palanca EPB
H se conecta/
desconecta el freno de estacionamiento eléctrico.BOTONES DEL TECHO
Desconexión del antilevantamiento del
sistema de alarma
Pulsando el botón
A se desactiva la protección
antilevantamiento del sistema de alarma.
Cuando se desactiva la función, el testigo del
botón parpadea durante unos 3 segundos y
luego se apaga.
Desconexión de sensores volumétricos del
sistema de alarma
Pulsando el botón B se desactiva la protección
volumétrica del sistema de alarma. Cuando
se desactiva la función, el testigo del botón
parpadea durante unos 3 segundos y luego se
apaga.

72
3
D
C
ABEQUIPAMIENTO
INTERIOR PLAFÓN DELANTERO
El plafón comprende una luz central y una
de lectura. La luz central, que se enciende
automáticamente al abrir una puerta y se apaga
con temporizador al cerrarla, puede encenderse
manualmente pulsando el botón
A.
La luz de lectura se acciona con el botón
B.PLAFÓN TRASERO
Los plafones traseros
C, que se encienden
automáticamente al abrir una puerta y se apagan
con temporizador al cerrarla, puede encenderse
o apagarse manualmente pulsando la tulipa en
el punto
D.VISERAS PARASOL
Solamente pueden plegarse frontalmente.

73
3
GF
H
INSTRUMENTACIÓN Y MANDOS

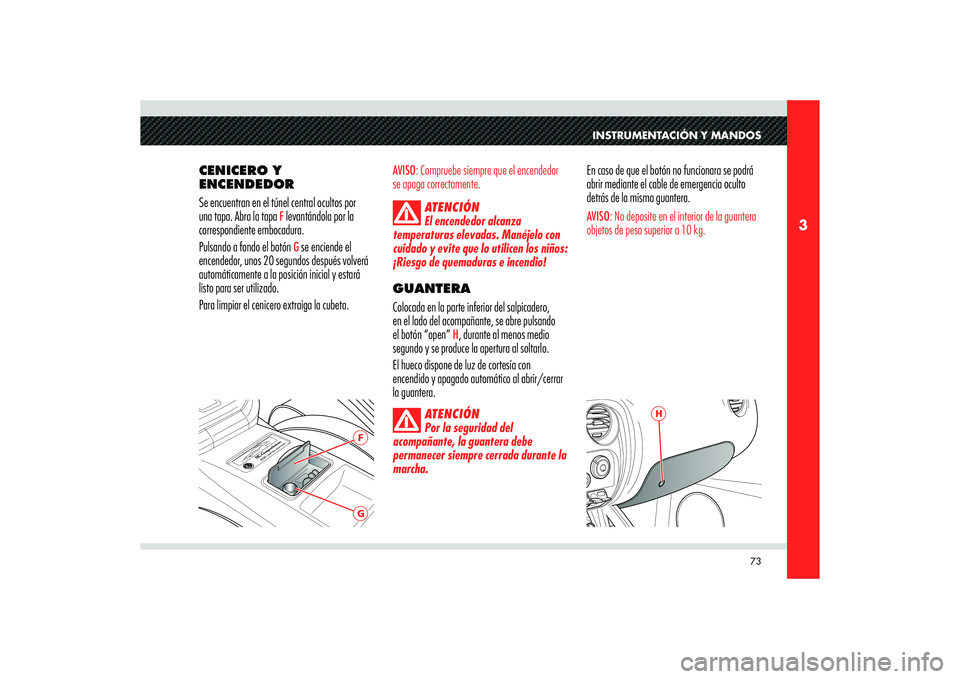

CENICERO Y
ENCENDEDOR
Se encuentran en el túnel central ocultos por
una tapa. Abra la tapa
F levantándola por la
correspondiente embocadura.
Pulsando a fondo el botón G se enciende el
encendedor, unos 20 segundos después volverá
automáticamente a la posición inicial y estará
listo para ser utilizado.
Para limpiar el cenicero extraiga la cubeta.
AVISO: Compruebe siempre que el encendedor
se apaga correctamente.
ATENCIÓN
El encendedor alcanza
temperaturas elevadas. Manéjelo con
cuidado y evite que lo utilicen los niños:
¡Riesgo de quemaduras e incendio!GUANTERA
Colocada en la parte inferior del salpicadero,
en el lado del acompañante, se abre pulsando
el botón “open”
H, durante al menos medio
segundo y se produce la apertura al soltarlo.
El hueco dispone de luz de cortesía con
encendido y apagado automático al abrir/cerrar
la guantera.
ATENCIÓN
Por la seguridad del
acompañante, la guantera debe
permanecer siempre cerrada durante la
marcha.
En caso de que el botón no funcionara se podrá
abrir mediante el cable de emergencia oculto
detrás de la misma guantera.AVISO: No deposite en el interior de la guantera
objetos de peso superior a 10 kg.

74
3

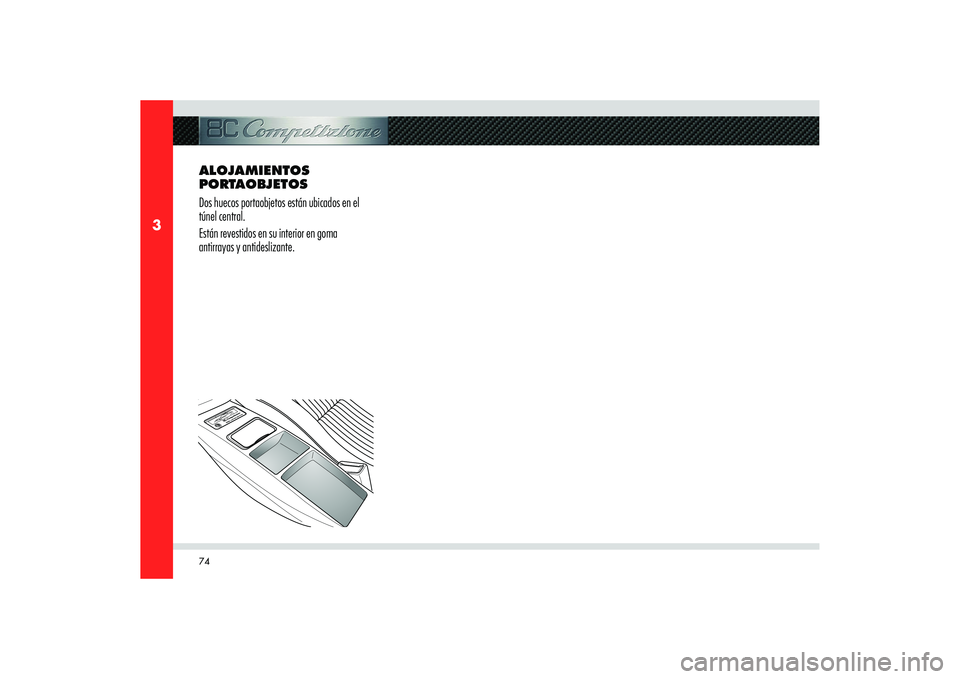

ALOJAMIENTOS
PORTAOBJETOS
Dos huecos portaobjetos
están ubicados en el
túnel central.
Están revestidos en su interior en goma
antirrayas y antideslizante.

3

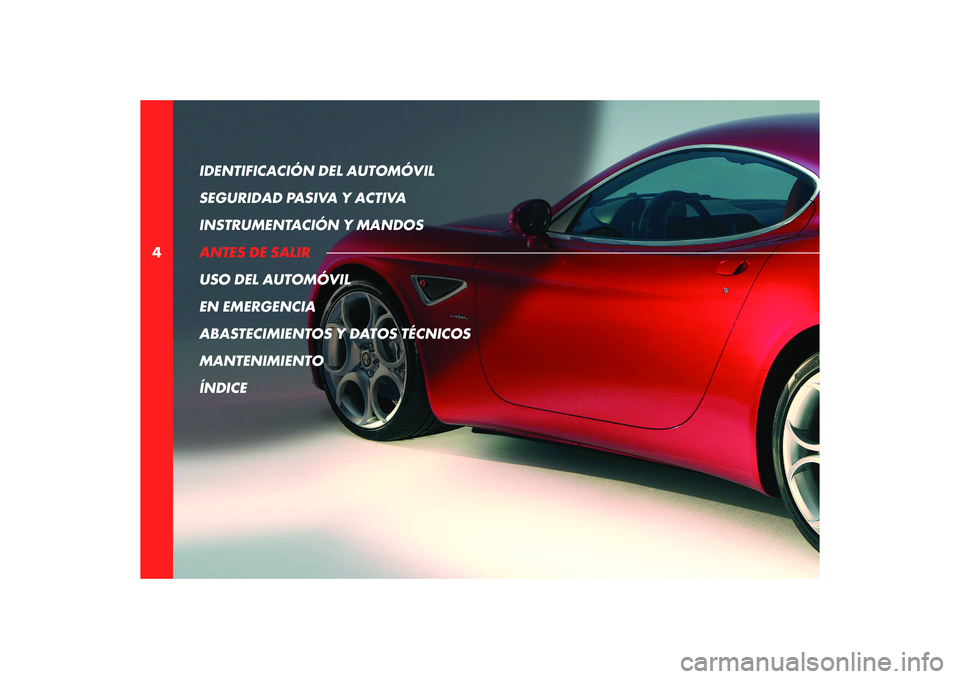

4IDENTIFICACIÓN DEL AUTOMÓVIL
SEGURIDAD PASIVA Y ACTIVA
INSTRUMENTACIÓN Y MANDOS
ANTES DE SALIR
USO DEL AUTOMÓVIL
EN EMERGENCIA
ABASTECIMIENTOS Y DATOS TÉCNICOS
MANTENIMIENTO
ÍNDICE

4

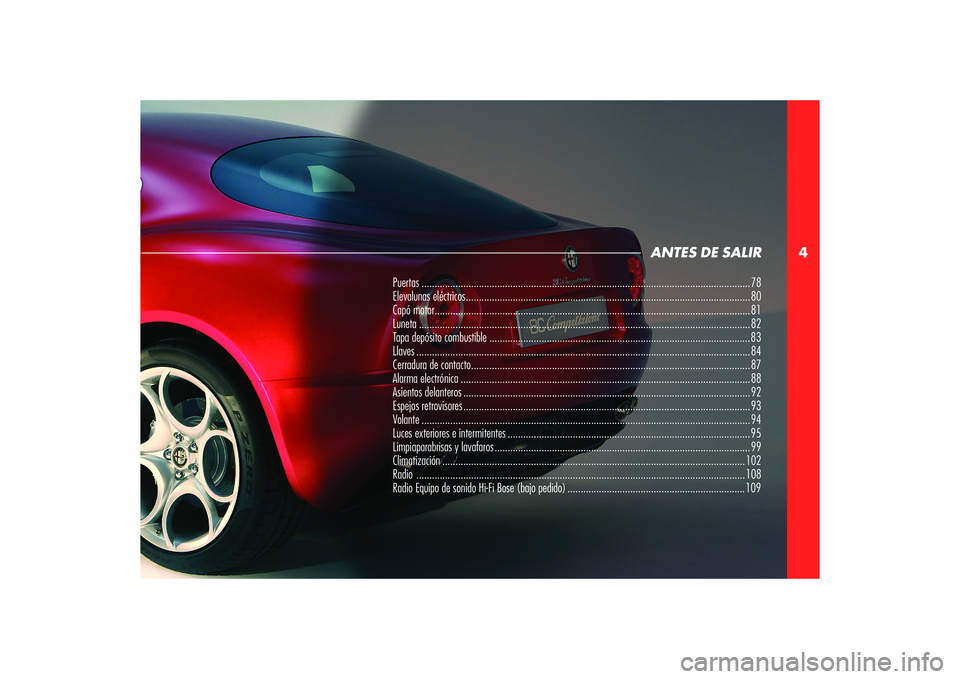

ANTES DE SALIR
Puertas .............................................................................................................................. 78
Elevalunas eléctricos ............................................................................................................. 80
Capó motor ......................................................................................................................... 81
Luneta ............................................................................................................................... 82
Tapa depósito combustible .................................................................................................... 83
Llaves ................................................................................................................................ 84
Cerradura de contacto ........................................................................................................... 87
Alarma electrónica ............................................................................................................... 88
Asientos delanteros .............................................................................................................. 92
Espejos retrovisores .............................................................................................................. 93
Volante .............................................................................................................................. 94
Luces exteriores e intermitentes ............................................................................................. 95
Limpiaparabrisas y lavafaros ..................................................................................................99
Climatización .................................................................................................................... 102
Radio .............................................................................................................................. 108
Radio Equipo de sonido Hi-Fi Bose (bajo pedido) .................................................................... 109

78
4
B
A
C

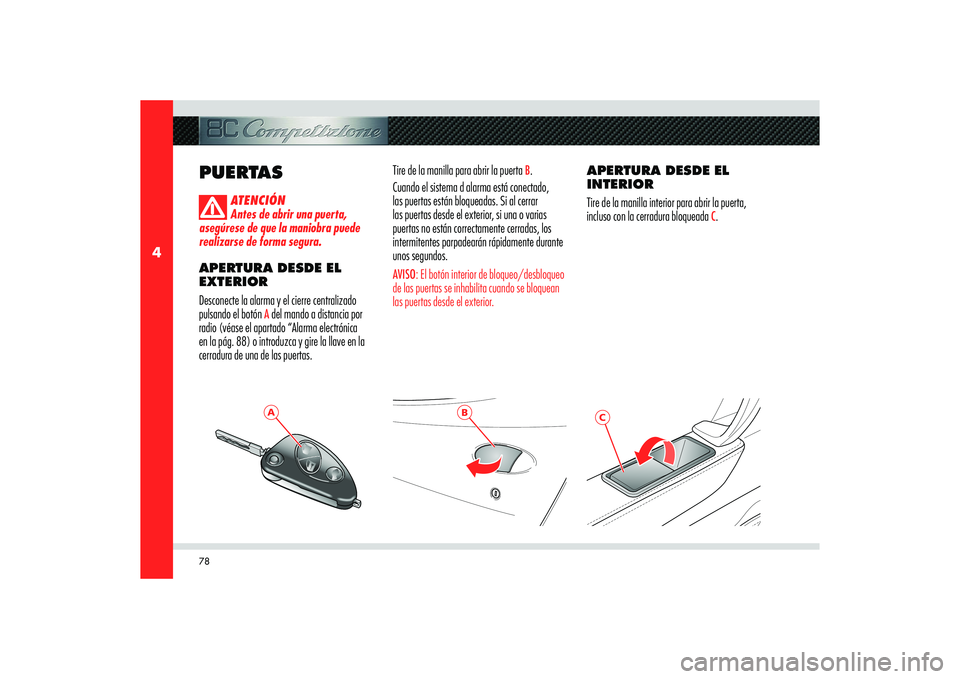

PUERTAS
ATENCIÓN
Antes de abrir una puerta,
asegúrese de que la maniobra puede
realizarse de forma segura.
APERTURA DESDE EL
EXTERIOR
Desconecte la alarma y el cierre centralizado
pulsando el botón
A del mando a distancia por
radio (véase el apartado “Alarma electrónica
en la pág. 88) o introduzca y gire la llave en la
cerradura de una de las puertas. Tire de la manilla para abrir la puerta
B.
Cuando el sistema d alarma está conectado,
las puertas están bloqueadas. Si al cerrar
las puertas desde el exterior, si una o varias
puertas no están correctamente cerradas, los
intermitentes parpadearán rápidamente durante
unos segundos.
AVISO: El botón interior de bloqueo/desbloqueo
de las puertas se inhabilita cuando se bloquean
las puertas desde el exterior.
APERTURA DESDE EL
INTERIOR
Tire de la manilla interior para abrir la puerta,
incluso con la cerradura bloqueada
C.
