Alfa Romeo Brera/Spider 2010 Betriebsanleitung (in German)

BETRIEBSANLEITUNG UND WARTUNGALFA

In dieser Betriebsanleitung sind alle Versionen des Alfa Brera beschrieben, bitte berücksichtigen
Sie daher nur die Informationen, die für die von Ihnen gewählte Ausstattung, Motortyp und

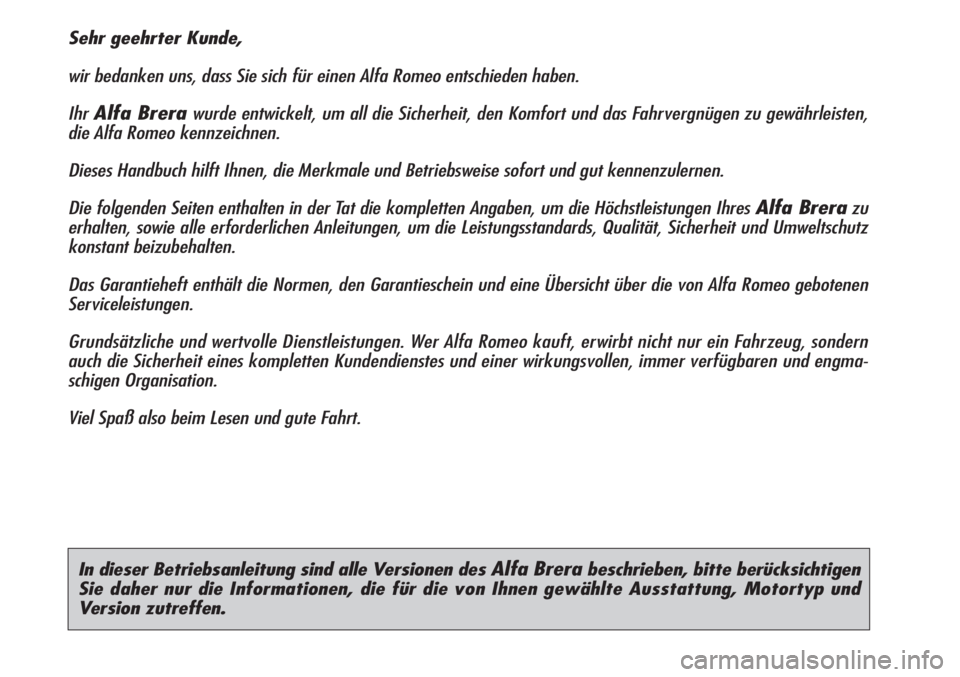

Version zutreffen. Sehr geehrter Kunde,
wir bedanken uns, dass Sie sich für einen Alfa Romeo entschieden haben.
Ihr
Alfa Brerawurde entwickelt, um all die Sicherheit, den Komfort und das Fahrvergnügen zu gewährleisten,
die Alfa Romeo kennzeichnen.
Dieses Handbuch hilft Ihnen, die Merkmale und Betriebsweise sofort und gut kennenzulernen.
Die folgenden Seiten enthalten in der Tat die kompletten Angaben, um die Höchstleistungen Ihres
Alfa Brerazu
erhalten, sowie alle erforderlichen Anleitungen, um die Leistungsstandards, Qualität, Sicherheit und Umweltschutz
konstant beizubehalten.
Das Garantieheft enthält die Normen, den Garantieschein und eine Übersicht über die von Alfa Romeo gebotenen
Serviceleistungen.
Grundsätzliche und wertvolle Dienstleistungen. Wer Alfa Romeo kauft, erwirbt nicht nur ein Fahrzeug, sondern
auch die Sicherheit eines kompletten Kundendienstes und einer wirkungsvollen, immer verfügbaren und engma-
schigen Organisation.
Viel Spaß also beim Lesen und gute Fahrt.

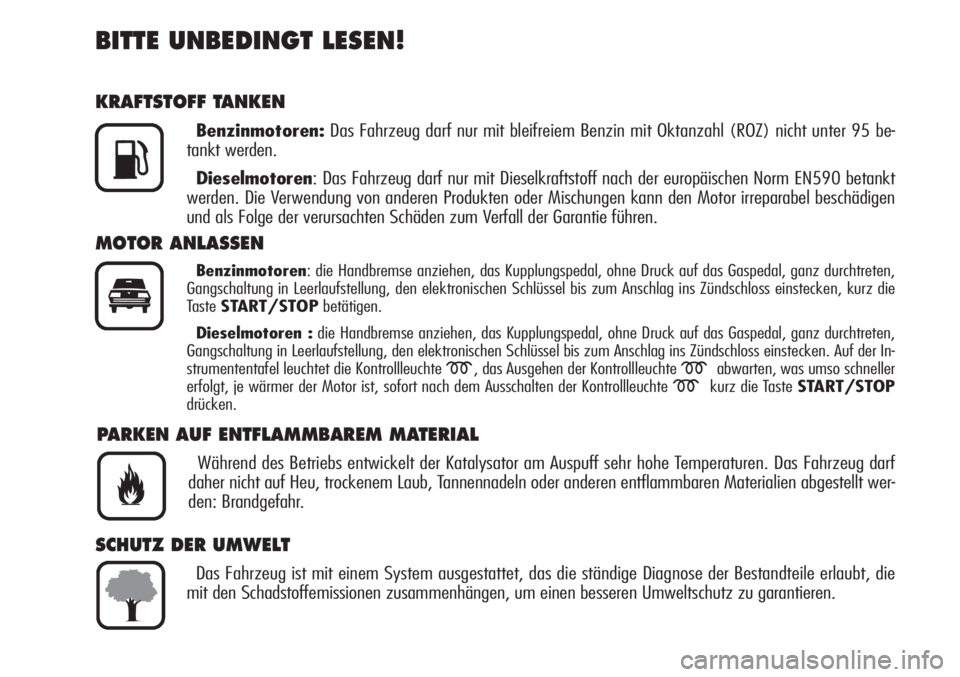

BITTE UNBEDINGT LESEN!
KRAFTSTOFF TANKEN
Benzinmotoren:Das Fahrzeug darf nur mit bleifreiem Benzin mit Oktanzahl (ROZ) nicht unter 95 be-
tankt werden.
Dieselmotoren: Das Fahrzeug darf nur mit Dieselkraftstoff nach der europäischen Norm EN590 betankt
werden. Die Verwendung von anderen Produkten oder Mischungen kann den Motor irreparabel beschädigen
und als Folge der verursachten Schäden zum Verfall der Garantie führen.
K
MOTOR ANLASSEN
Benzinmotoren: die Handbremse anziehen, das Kupplungspedal, ohne Druck auf das Gaspedal, ganz durchtreten,
Gangschaltung in Leerlaufstellung, den elektronischen Schlüssel bis zum Anschlag ins Zündschloss einstecken, kurz die
Taste START/STOPbetätigen.
Dieselmotoren :die Handbremse anziehen, das Kupplungspedal, ohne Druck auf das Gaspedal, ganz durchtreten,
Gangschaltung in Leerlaufstellung, den elektronischen Schlüssel bis zum Anschlag ins Zündschloss einstecken. Auf der In-
strumententafel leuchtet die Kontrollleuchte
m, das Ausgehen der Kontrollleuchte mabwarten, was umso schneller
erfolgt, je wärmer der Motor ist, sofort nach dem Ausschalten der Kontrollleuchte
mkurz die Taste START/STOP
drücken.
PARKEN AUF ENTFLAMMBAREM MATERIAL
Während des Betriebs entwickelt der Katalysator am Auspuff sehr hohe Temperaturen. Das Fahrzeug darf
daher nicht auf Heu, trockenem Laub, Tannennadeln oder anderen entflammbaren Materialien abgestellt wer-
den: Brandgefahr.

SCHUTZ DER UMWELT
Das Fahrzeug ist mit einem System ausgestattet, das die ständige Diagnose der Bestandteile erlaubt, die
mit den Schadstoffemissionen zusammenhängen, um einen besseren Umweltschutz zu garantieren.

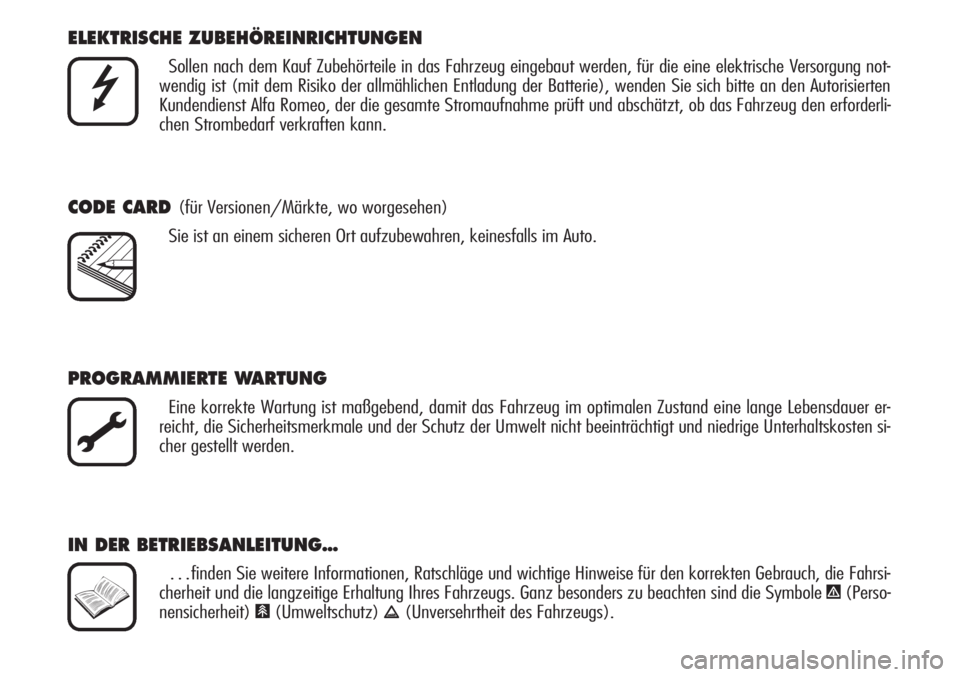

ELEKTRISCHE ZUBEHÖREINRICHTUNGEN
Sollen nach dem Kauf Zubehörteile in das Fahrzeug eingebaut werden, für die eine elektrische Versorgung not-
wendig ist (mit dem Risiko der allmählichen Entladung der Batterie), wenden Sie sich bitte an den Autorisierten
Kundendienst Alfa Romeo, der die gesamte Stromaufnahme prüft und abschätzt, ob das Fahrzeug den erforderli-
chen Strombedarf verkraften kann.

CODE CARD (für Versionen/Märkte, wo worgesehen)
Sie ist an einem sicheren Ort aufzubewahren, keinesfalls im Auto.
PROGRAMMIERTE WARTUNG
Eine korrekte Wartung ist maßgebend, damit das Fahrzeug im optimalen Zustand eine lange Lebensdauer er-
reicht, die Sicherheitsmerkmale und der Schutz der Umwelt nicht beeinträchtigt und niedrige Unterhaltskosten si-
cher gestellt werden.
IN DER BETRIEBSANLEITUNG…
…finden Sie weitere Informationen, Ratschläge und wichtige Hinweise für den korrekten Gebrauch, die Fahrsi-
cherheit und die langzeitige Erhaltung Ihres Fahrzeugs. Ganz besonders zu beachten sind die Symbole
"(Perso-
nensicherheit)
#(Umweltschutz)â(Unversehrtheit des Fahrzeugs).

Wir bitten Sie, jeden Hinweis zur Assistenz des Fahrzeugs unserem Vertriebsnetz oder unserem Händlernetz oder je-
dem Autorisierten Alfa Romeo Kundendienst, der auf dem Markt vorhanden ist, mitzuteilen.
Garantieheft
Mit jedem neuen Fahrzeug wird dem Kunden das Garantieheft überreicht, das die Vorschriften bezüglich der Lei-
stungen des Alfa Romeo Kundendienstnetzes und die Garantiebedingungen enthält.
Die korrekte Durchführung der vom Hersteller vorgeschriebenen geplanten Wartungsarbeiten ist sicherlich die be-
ste Art, um die Betriebsleistungen und Sicherheitsmerkmale des Fahrzeugs sowie die niedrigen Betriebskosten auf
die Dauer unverändert beizubehalten. Dies ist außerdem die Bedingung zur Erhaltung der Garantieleistungen.
“Service” Führer
Er enthält die Liste der Alfa Romeo Kundendienststellen. Die Kundendienststellen sind durch die Markenzeichen und
Embleme des Hauses erkennbar.
Die Organisation Alfa Romeo ist in Italien auch in den Telefonbüchern unter “A” Alfa Romeo zu finden.
Nicht alle in diesem Handbuch beschriebenen Modelle sind in allen Ländern erhältlich. Nur einige in diesem Hand-
buch beschriebenen Ausrüstungen sind als Serienausstattung im Fahrzeug vorhanden. Prüfen Sie beim Händler die
Liste der verfügbaren Zubehöreinrichtungen.

DIE SYMBOLE DIESES BUCHES
Die Symbole auf dieser Seite stellen die Themen im Buch dar ,
denen mehr Aufmerksamkeit zu widmen ist.
Achtung. Die teilweise oder
vollständige Nichtbeachtung dieser
Vorschriften kann eine
große Gefahr für die Unversehrtheit
der Personen darstellen.Gibt die korrekte Verhaltensweise an,
damit beim Gebrauch des Fahrzeugs
die Umwelt geschont wird.Achtung. Die teilweise oder vollständige
Nichtbeachtung dieser Vorschriften
bedeutet Gefahr mit schwerwiegenden
Schäden am Fahrzeug und kann mitunter
auch das Erlöschen der Garantie
bewirken.
Die Texte, Bilder und technischen Merkmale, die hier aufgeführt sind, beziehen sich auf das Fahrzeug,
so wie es im Moment des Druckes dieses Handbuches ausgerüstet ist.
Im fortwährenden Bemühen, ihre Produkte zu verbessern, behält sich Alfa Romeo vor, technische Änderungen,
auch während der laufenden Produktion, einzuführen.
Deshalb können die technischen Merkmale und die Ausrüstungen am Fahrzeug ohne Vorankündigung Änderungen unterliegen.
Für genauere Informationen diesbezüglich wenden Sie sich bitte an das Vertriebsnetz des Herstellers.
SICHERHEIT
DER PERSONEN
UMWELTSCHUTZUNVERSEHRTHEIT
DES FAHRZEUGS

6
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
6
A A
R R
M M
A A
T T
U U
R R
E E
N N
B B
R R
E E
T T
T T
U U
N N
D D
B B
E E
D D
I I
E E
N N
E E
L L
E E
M M
E E
N N
T T
E E

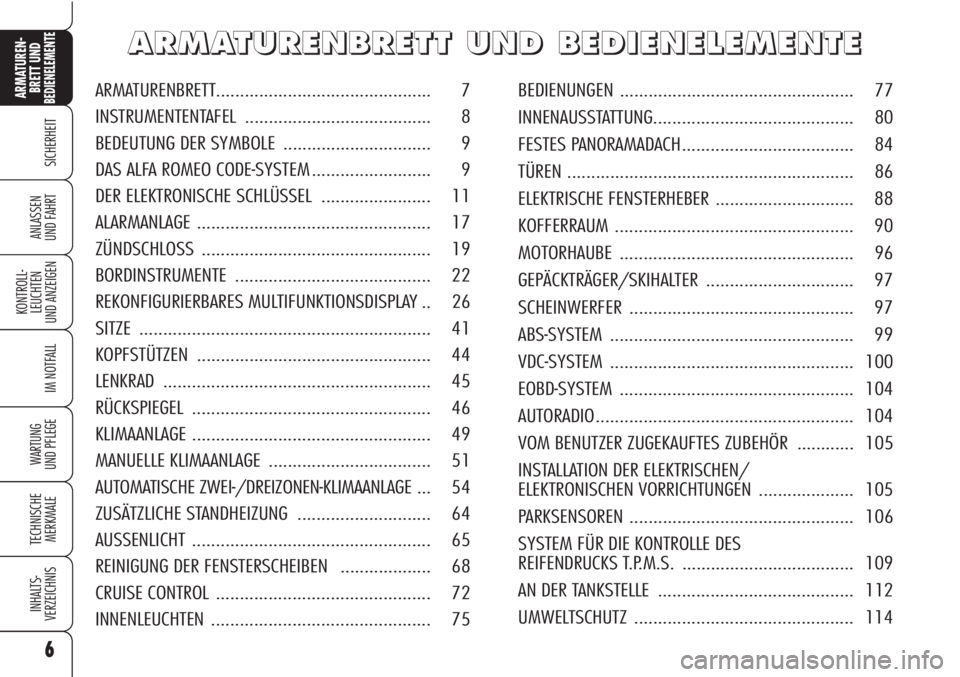

BEDIENUNGEN ................................................. 77
INNENAUSSTATTUNG.......................................... 80
FESTES PANORAMADACH.................................... 84
TÜREN ............................................................ 86
ELEKTRISCHE FENSTERHEBER ............................. 88
KOFFERRAUM .................................................. 90
MOTORHAUBE ................................................. 96
GEPÄCKTRÄGER/SKIHALTER ............................... 97
SCHEINWERFER ............................................... 97
ABS-SYSTEM ................................................... 99
VDC-SYSTEM ................................................... 100
EOBD-SYSTEM................................................. 104
AUTORADIO...................................................... 104
VOM BENUTZER ZUGEKAUFTES ZUBEHÖR ............ 105
INSTALLATION DER ELEKTRISCHEN/
ELEKTRONISCHEN VORRICHTUNGEN .................... 105
PARKSENSOREN ............................................... 106
SYSTEM FÜR DIE KONTROLLE DES
REIFENDRUCKS T.P.M.S. .................................... 109
AN DER TANKSTELLE ......................................... 112
UMWELTSCHUTZ .............................................. 114 ARMATURENBRETT............................................. 7
INSTRUMENTENTAFEL ....................................... 8
BEDEUTUNG DER SYMBOLE ............................... 9
DAS ALFA ROMEO CODE-SYSTEM......................... 9
DER ELEKTRONISCHE SCHLÜSSEL ....................... 11
ALARMANLAGE ................................................. 17
ZÜNDSCHLOSS ................................................ 19
BORDINSTRUMENTE......................................... 22
REKONFIGURIERBARES MULTIFUNKTIONSDISPLAY .. 26
SITZE ............................................................. 41
KOPFSTÜTZEN ................................................. 44
LENKRAD........................................................ 45
RÜCKSPIEGEL .................................................. 46
KLIMAANLAGE .................................................. 49
MANUELLE KLIMAANLAGE .................................. 51
AUTOMATISCHE ZWEI-/DREIZONEN-KLIMAANLAGE ... 54
ZUSÄTZLICHE STANDHEIZUNG............................ 64
AUSSENLICHT .................................................. 65
REINIGUNG DER FENSTERSCHEIBEN ................... 68
CRUISE CONTROL............................................. 72
INNENLEUCHTEN.............................................. 75

7
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

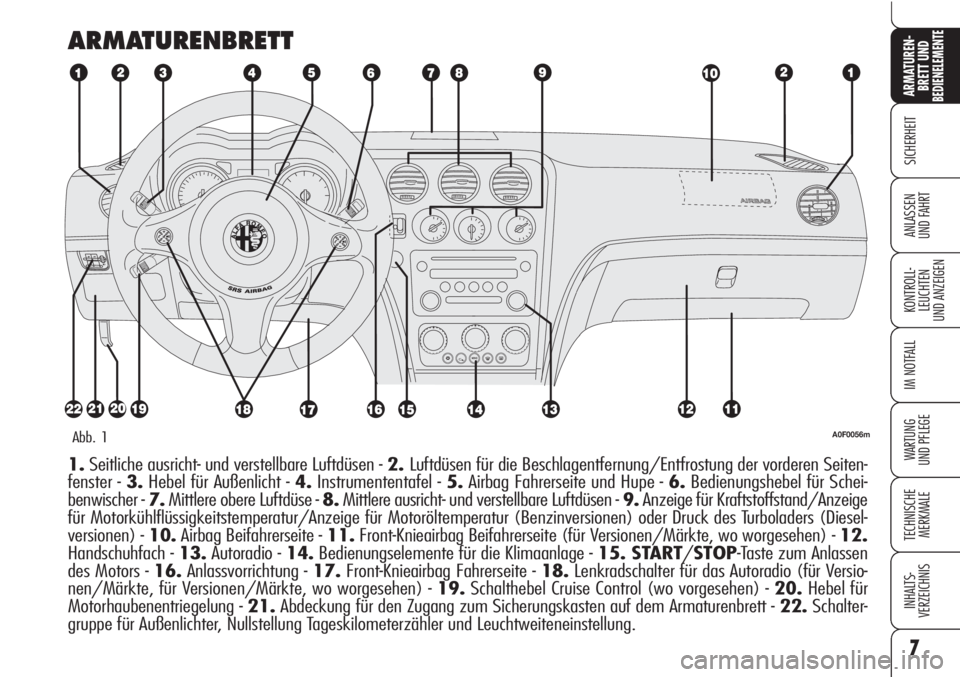

ARMATURENBRETT
A0F0056mAbb. 1
1.Seitliche ausricht- und verstellbare Luftdüsen - 2.Luftdüsen für die Beschlagentfernung/Entfrostung der vorderen Seiten-
fenster - 3.Hebel für Außenlicht - 4.Instrumententafel - 5.Airbag Fahrerseite und Hupe - 6.Bedienungshebel für Schei-
benwischer - 7.Mittlere obere Luftdüse - 8.Mittlere ausricht- und verstellbare Luftdüsen - 9.Anzeige für Kraftstoffstand/Anzeige
für Motorkühlflüssigkeitstemperatur/Anzeige für Motoröltemperatur (Benzinversionen) oder Druck des Turboladers (Diesel-
versionen) - 10.Airbag Beifahrerseite - 11.Front-Knieairbag Beifahrerseite (für Versionen/Märkte, wo worgesehen) - 12.
Handschuhfach - 13.Autoradio - 14.Bedienungselemente für die Klimaanlage - 15. START/STOP-Taste zum Anlassen
des Motors - 16.Anlassvorrichtung - 17.Front-Knieairbag Fahrerseite - 18.Lenkradschalter für das Autoradio (für Versio-
nen/Märkte, für Versionen/Märkte, wo worgesehen) - 19.Schalthebel Cruise Control (wo vorgesehen) - 20.Hebel für
Motorhaubenentriegelung - 21.Abdeckung für den Zugang zum Sicherungskasten auf dem Armaturenbrett - 22.Schalter-
gruppe für Außenlichter, Nullstellung Tageskilometerzähler und Leuchtweiteneinstellung.

8
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

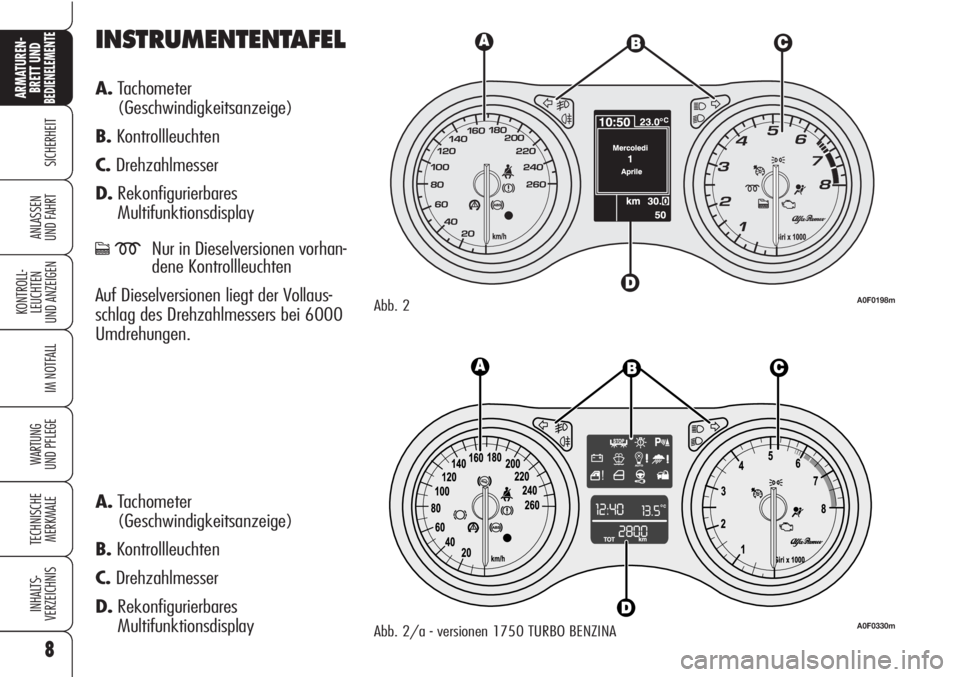

INSTRUMENTENTAFEL
A.Tachometer
(Geschwindigkeitsanzeige)
B.Kontrollleuchten
C.Drehzahlmesser
D.Rekonfigurierbares
Multifunktionsdisplay
cmNur in Dieselversionen vorhan-
dene Kontrollleuchten
Auf Dieselversionen liegt der Vollaus-
schlag des Drehzahlmessers bei 6000
Umdrehungen.
Abb. 2A0F0198m
Abb. 2/a - versionen 1750 TURBO BENZINAA0F0330m
A.Tachometer
(Geschwindigkeitsanzeige)
B.Kontrollleuchten
C.Drehzahlmesser
D.Rekonfigurierbares
Multifunktionsdisplay
