Alfa Romeo Brera/Spider 2010 Návod k použití a údržbě (in Czech)
Manufacturer: ALFA ROMEO, Model Year: 2010, Model line: Brera/Spider, Model: Alfa Romeo Brera/Spider 2010Pages: 271, velikost PDF: 4.28 MB
Page 1 of 271
POUŽITÍ A ÚDRŽBAALFA
Page 2 of 271
Page 3 of 271

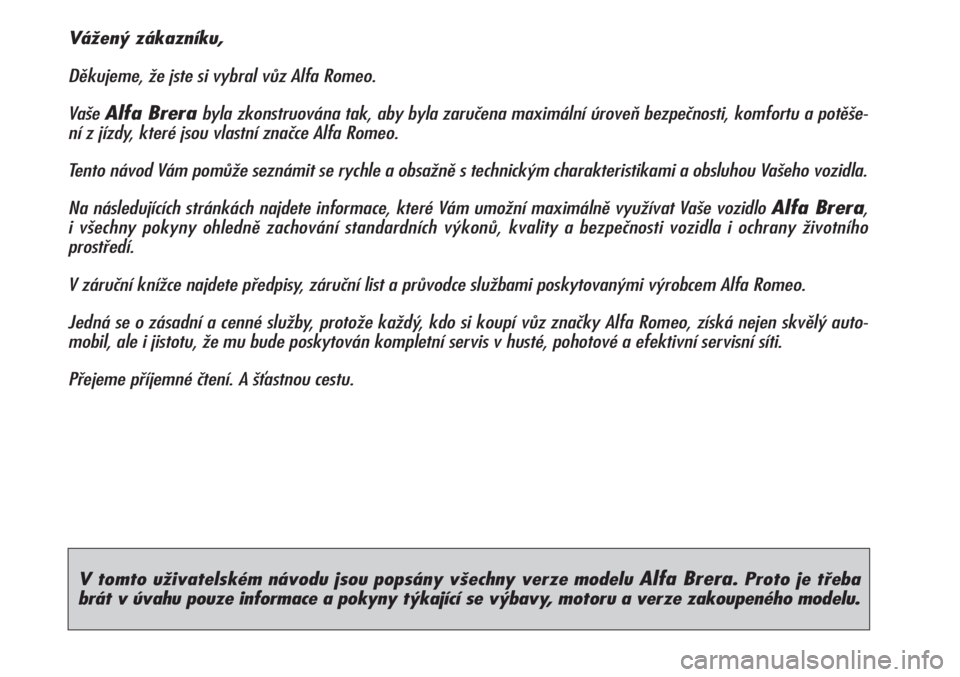

V tomto uživatelském návodu jsou popsány všechny verze modelu Alfa Brera. Proto je třeba
brát v úvahu pouze informace a pokyny týkající se výbavy, motoru a verze zakoupeného modelu. Vážený zákazníku,
Děkujeme, že jste si vybral vůz Alfa Romeo.
Vaše
Alfa Brerabyla zkonstruována tak, aby byla zaručena maximální úroveň bezpečnosti, komfortu a potěše-
ní z jízdy, které jsou vlastní značce Alfa Romeo.
Tento návod Vám pomůže seznámit se rychle a obsažně s technickým charakteristikami a obsluhou Vašeho vozidla.
Na následujících stránkách najdete informace, které Vám umožní maximálně využívat Vaše vozidlo
Alfa Brera,
i všechny pokyny ohledně zachování standardních výkonů, kvality a bezpečnosti vozidla i ochrany životního
prostředí.
V záruční knížce najdete předpisy, záruční list a průvodce službami poskytovanými výrobcem Alfa Romeo.
Jedná se o zásadní a cenné služby, protože každý, kdo si koupí vůz značky Alfa Romeo, získá nejen skvělý auto-
mobil, ale i jistotu, že mu bude poskytován kompletní servis v husté, pohotové a efektivní servisní síti.
Přejeme příjemné čtení. A šťastnou cestu.
Page 4 of 271

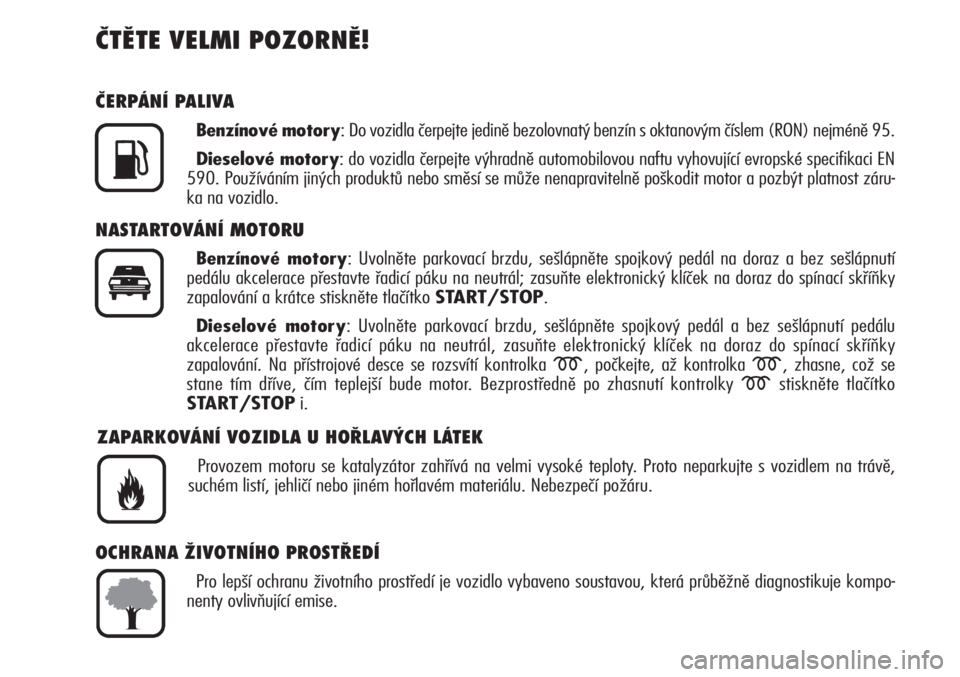

ČTĚTE VELMI POZORNĚ!
ČERPÁNÍ PALIVA
Benzínové motory: Do vozidla čerpejte jedině bezolovnatý benzín s oktanovým číslem (RON) nejméně 95.
Dieselové motory: do vozidla čerpejte výhradně automobilovou naftu vyhovující evropské specifikaci EN
590. Používáním jiných produktů nebo směsí se může nenapravitelně poškodit motor a pozbýt platnost záru-
ka na vozidlo.
K
NASTARTOVÁNÍ MOTORU
Benzínové motory: Uvolněte parkovací brzdu, sešlápněte spojkový pedál na doraz a bez sešlápnutí
pedálu akcelerace přestavte řadicí páku na neutrál; zasuňte elektronický klíček na doraz do spínací skříňky
zapalování a krátce stiskněte tlačítko START/STOP.
Dieselové motory: Uvolněte parkovací brzdu, sešlápněte spojkový pedál a bez sešlápnutí pedálu
akcelerace přestavte řadicí páku na neutrál, zasuňte elektronický klíček na doraz do spínací skříňky
zapalování. Na přístrojové desce se rozsvítí kontrolka
m, počkejte, až kontrolka m, zhasne, což se
stane tím dříve, čím teplejší bude motor. Bezprostředně po zhasnutí kontrolky
mstiskněte tlačítko
START/STOPi.
ZAPARKOVÁNÍ VOZIDLA U HOŘLAVÝCH LÁTEK
Provozem motoru se katalyzátor zahřívá na velmi vysoké teploty. Proto neparkujte s vozidlem na trávě,
suchém listí, jehličí nebo jiném hořlavém materiálu. Nebezpečí požáru.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Pro lepší ochranu životního prostředí je vozidlo vybaveno soustavou, která průběžně diagnostikuje kompo-
nenty ovlivňující emise.
Page 5 of 271

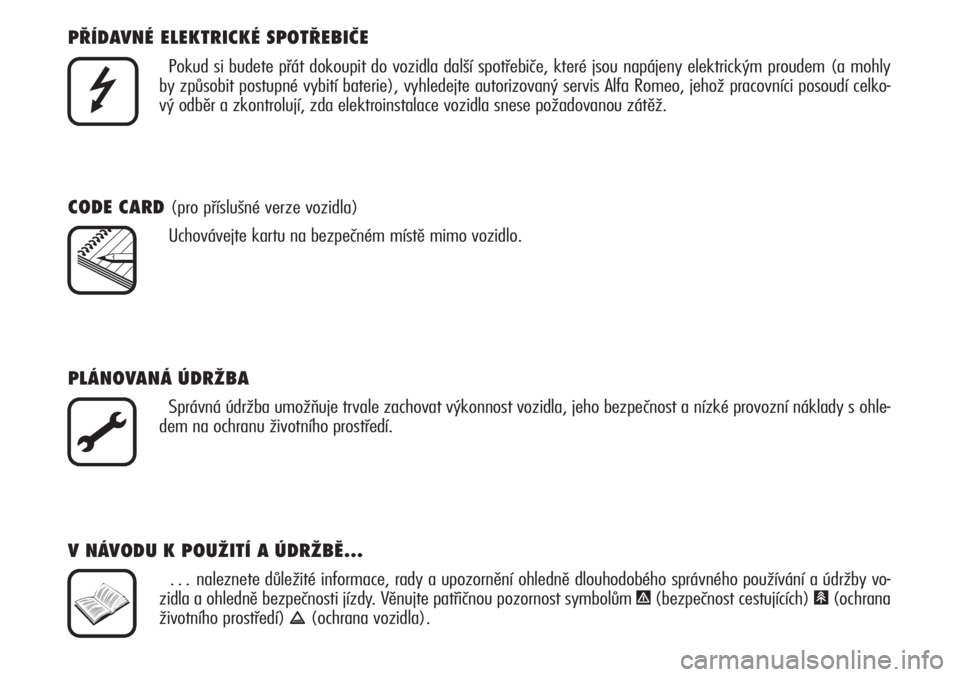

PŘÍDAVNÉ ELEKTRICKÉ SPOTŘEBIČE
Pokud si budete přát dokoupit do vozidla další spotřebiče, které jsou napájeny elektrickým proudem (a mohly
by způsobit postupné vybití baterie), vyhledejte autorizovaný servis Alfa Romeo, jehož pracovníci posoudí celko-
vý odběr a zkontrolují, zda elektroinstalace vozidla snese požadovanou zátěž.
CODE CARD (pro příslušné verze vozidla)
Uchovávejte kartu na bezpečném místě mimo vozidlo.
PLÁNOVANÁ ÚDRŽBA
Správná údržba umožňuje trvale zachovat výkonnost vozidla, jeho bezpečnost a nízké provozní náklady s ohle-
dem na ochranu životního prostředí.
V NÁVODU K POUŽITÍ A ÚDRŽBĚ…
… naleznete důležité informace, rady a upozornění ohledně dlouhodobého správného používání a údržby vo-
zidla a ohledně bezpečnosti jízdy. Věnujte patřičnou pozornost symbolům
"(bezpečnost cestujících) #(ochrana
životního prostředí)
â(ochrana vozidla).
Page 6 of 271
Záruční knížka
Při zakoupení vozidla obdrží zákazník záruční knížku, ve které jsou uvedena pravidla týkající se služeb sítě autori-
zovaných servisů Alfa Romeo a podmínky záruční doby.
Řádné provádění servisních prohlídek v rámci plánované údržby stanovené výrobcem, je nejjistější způsob, jak ucho-
vat dlouhodobě výkony vozidla, jeho bezpečnost a nízké provozní náklady; je to také nezbytná podmínka pro
uplatnění záruky.
Průvodce “Service“
Obsahuje seznam autorizovaných servisů Alfa Romeo. Autorizované servisy lze snadno identifikovat podle znaků
výrobce.
Společnost Alfa Romeo lze v Itálii rovněž najít na žlutých stránkách pod písmenem “A“.
Některé z modelů, popisovaných v tomto návodu, se v některých státech neprodávají. Pouze některá příslušenství,
popisovaná v tomto návodu, jsou instalována sériově. Zkontrolujte si u prodejce specifikaci dostupného příslušenství.
Page 7 of 271

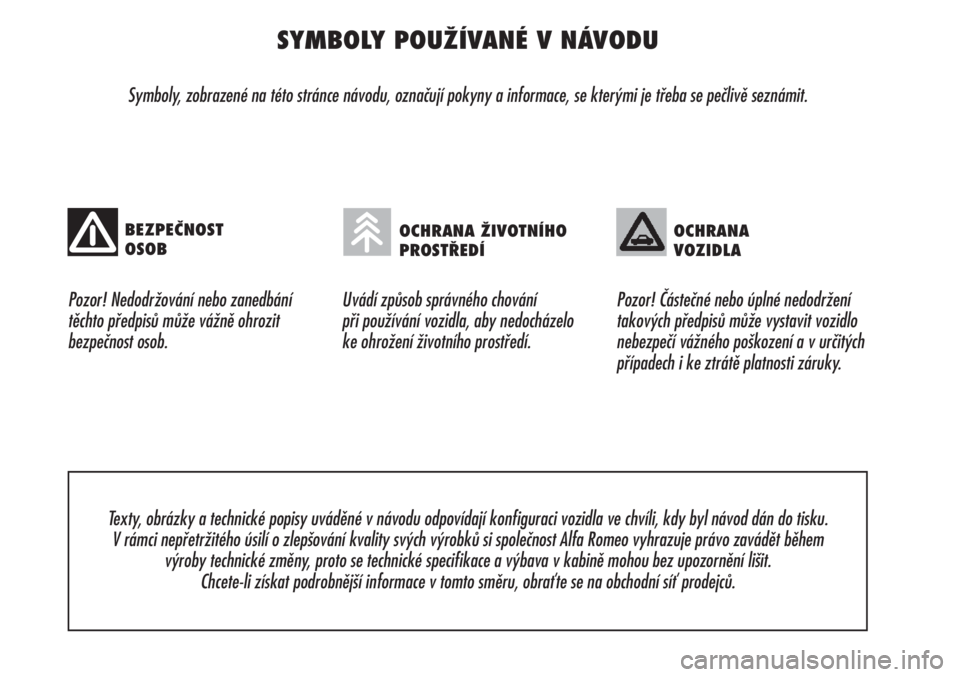

SYMBOLY POUŽÍVANÉ V NÁVODU
Symboly, zobrazené na této stránce návodu, označují pokyny a informace, se kterými je třeba se pečlivě seznámit.
Pozor! Nedodržování nebo zanedbání
těchto předpisů může vážně ohrozit
bezpečnost osob.Uvádí způsob správného chování
při používání vozidla, aby nedocházelo
ke ohrožení životního prostředí.Pozor! Částečné nebo úplné nedodržení
takových předpisů může vystavit vozidlo
nebezpečí vážného poškození a v určitých
případech i ke ztrátě platnosti záruky.
Texty, obrázky a technické popisy uváděné v návodu odpovídají konfiguraci vozidla ve chvíli, kdy byl návod dán do tisku.
V rámci nepřetržitého úsilí o zlepšování kvality svých výrobků si společnost Alfa Romeo vyhrazuje právo zavádět během
výroby technické změny, proto se technické specifikace a výbava v kabině mohou bez upozornění lišit.
Chcete-li získat podrobnější informace v tomto směru, obraťte se na obchodní síť prodejců.
BEZPEČNOST
OSOBOCHRANA ŽIVOTNÍHO
PROSTŘEDÍOCHRANA
VOZIDLA
Page 8 of 271
6
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
P P
Ř Ř
Í Í
S S
T T
R R
O O
J J
O O
V V
Á Á
D D
E E
S S
K K
A A
A A
O O
V V
L L
A A
D D
A A
Č Č
E E

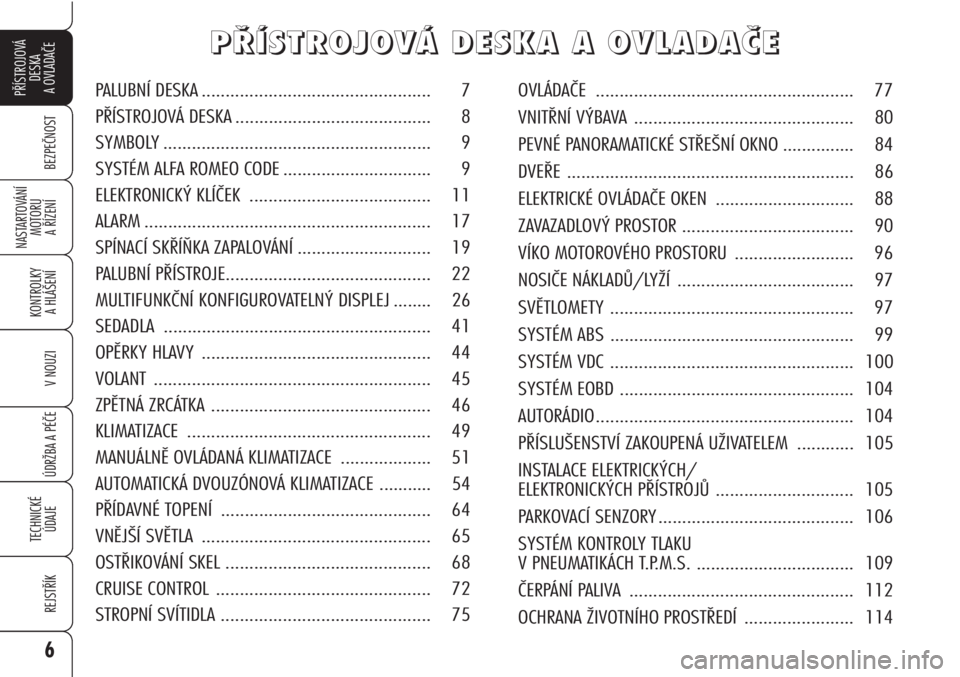

OVLÁDAČE ...................................................... 77
VNITŘNÍ VÝBAVA .............................................. 80
PEVNÉ PANORAMATICKÉ STŘEŠNÍ OKNO ............... 84
DVEŘE ............................................................ 86
ELEKTRICKÉ OVLÁDAČE OKEN ............................. 88
ZAVAZADLOVÝ PROSTOR .................................... 90
VÍKO MOTOROVÉHO PROSTORU ......................... 96
NOSIČE NÁKLADŮ/LYŽÍ ..................................... 97
SVĚTLOMETY ................................................... 97
SYSTÉM ABS ................................................... 99
SYSTÉM VDC ................................................... 100
SYSTÉM EOBD ................................................. 104
AUTORÁDIO...................................................... 104
PŘÍSLUŠENSTVÍ ZAKOUPENÁ UŽIVATELEM ............ 105
INSTALACE ELEKTRICKÝCH/
ELEKTRONICKÝCH PŘÍSTROJŮ ............................. 105
PARKOVACÍ SENZORY......................................... 106
SYSTÉM KONTROLY TLAKU
V PNEUMATIKÁCH T.P.M.S. ................................. 109
ČERPÁNÍ PALIVA ............................................... 112
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ ....................... 114 PALUBNÍ DESKA ................................................ 7
PŘÍSTROJOVÁ DESKA......................................... 8
SYMBOLY........................................................ 9
SYSTÉM ALFA ROMEO CODE ............................... 9
ELEKTRONICKÝ KLÍČEK ...................................... 11
ALARM ............................................................ 17
SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ ............................ 19
PALUBNÍ PŘÍSTROJE........................................... 22
MULTIFUNKČNÍ KONFIGUROVATELNÝ DISPLEJ ........ 26
SEDADLA ........................................................ 41
OPĚRKY HLAVY ................................................ 44
VOLANT .......................................................... 45
ZPĚTNÁ ZRCÁTKA .............................................. 46
KLIMATIZACE ................................................... 49
MANUÁLNĚ OVLÁDANÁ KLIMATIZACE ................... 51
AUTOMATICKÁ DVOUZÓNOVÁ KLIMATIZACE ........... 54
PŘÍDAVNÉ TOPENÍ ............................................ 64
VNĚJŠÍ SVĚTLA ................................................ 65
OSTŘIKOVÁNÍ SKEL ........................................... 68
CRUISE CONTROL ............................................. 72
STROPNÍ SVÍTIDLA ............................................ 75
Page 9 of 271
7
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
V NOUZI
PALUBNÍ DESKA
A0F0056mobr. 1
1. Nastavitelné boční výdechy vzduchu – 2. Výdechy pro odmlžení/rozmrazení předních bočních skel – 3.Páka ovládání
vnějších světel – 4.Přístrojová deska – 5.Airbag řidiče a houkačka – 6.Pákový ovládač stíračů – 7.Horní prostřední vý-
dech vzduchu – 8.Prostřední nastavitelné výdechy vzduchu – 9.Ukazatelé hladiny paliva/teploty chladicí kapaliny moto-
ru/teploty motorového oleje (u benzínových verzí) nebo tlaku turbokompresoru (u dieselových verzí – 10.Airbag na stra-
ně spolucestujícího – 11.Kolenní airbag u předního spolucestujícího (u příslušné verze vozidla) – 12.Odkládací skříňka
– 13.Autorádio – 14.Ovládače klimatizace – 15. Tlačítko START/STOPpro spuštění motoru – 16.Spínací skříňka
zapalování – 17.Čelní a kolenní airbag u řidiče – 18.Ovládače autorádia na volantu (podle příslušné verze vozidla)
– 19.Pákový ovládač Cruise Control (u příslušné verze vozidla) – 20.Páka otevírání víka motoru – 21.Přístupový
kryt pojistkové skříňky v přístrojové desce – 22.Sdružené spínače ovládání vnějších světel, nulování denního počítadla
km a regulátoru nastavení světlometů.
Page 10 of 271

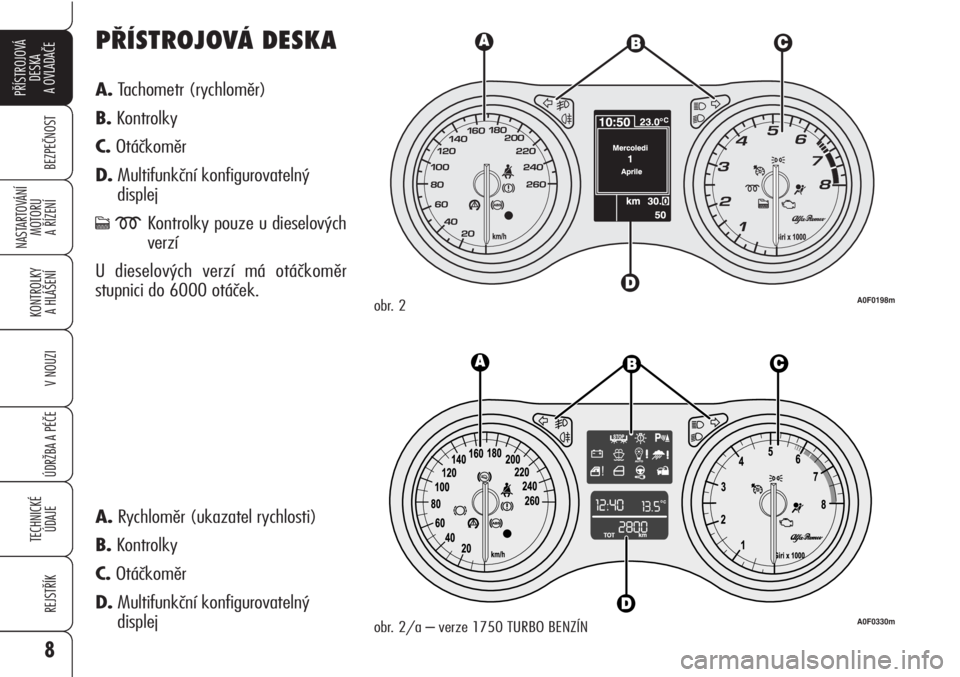

PŘÍSTROJOVÁ DESKA
A.Tachometr (rychloměr)
B.Kontrolky
C.Otáčkoměr
D.Multifunkční konfigurovatelný
displej
cmKontrolky pouze u dieselových
verzí
U dieselových verzí má otáčkoměr
stupnici do 6000 otáček.
8
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
obr. 2A0F0198m
obr. 2/a – verze 1750 TURBO BENZÍNA0F0330m
A.Rychloměr (ukazatel rychlosti)
B.Kontrolky
C.Otáčkoměr
D.Multifunkční konfigurovatelný
displej
