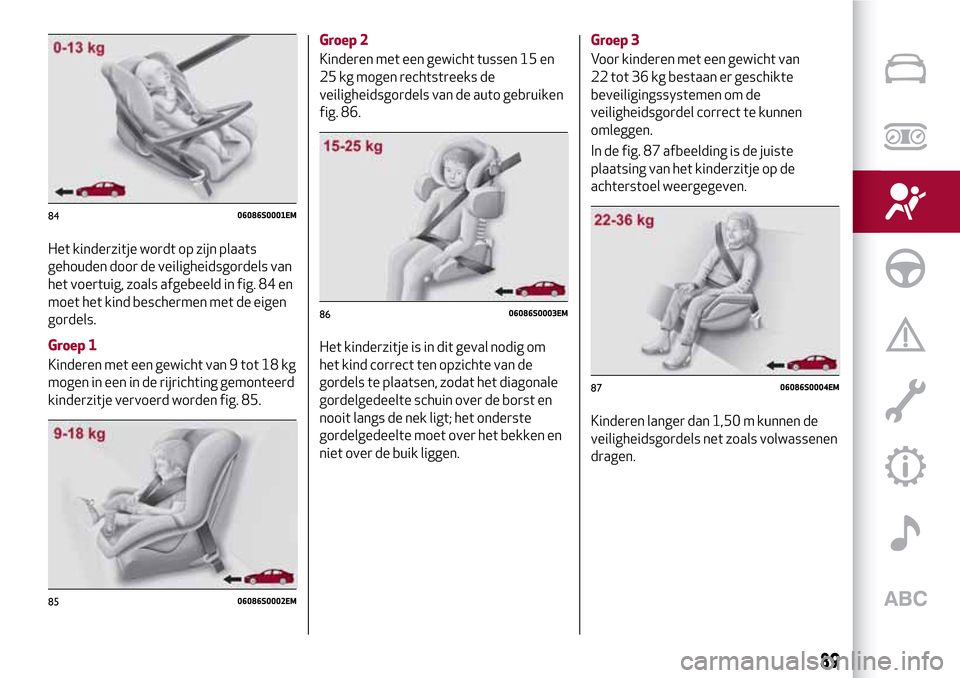

Het kinderzitje wordt op zijn plaats
gehouden door de veiligheidsgordels van
het voertuig, zoals afgebeeld in fig. 84 en
moet het kind beschermen met de eigen
gordels.
Groep 1
Kinderen met een gewicht van 9 tot 18 kg
mogen in een in de rijrichting gemonteerd
kinderzitje vervoerd worden fig. 85.Groep 2
Kinderen met een gewicht tussen 15 en
25 kg mogen rechtstreeks de
veiligheidsgordels van de auto gebruiken
fig. 86.
Het kinderzitje is in dit geval nodig om
het kind correct ten opzichte van de
gordels te plaatsen, zodat het diagonale
gordelgedeelte schuin over de borst en
nooit langs de nek ligt; het onderste
gordelgedeelte moet over het bekken en
niet over de buik liggen.Groep 3
Voor kinderen met een gewicht van
22 tot 36 kg bestaan er geschikte
beveiligingssystemen om de
veiligheidsgordel correct te kunnen
omleggen.
In de fig. 87 afbeelding is de juiste
plaatsing van het kinderzitje op de
achterstoel weergegeven.
Kinderen langer dan 1,50 m kunnen de
veiligheidsgordels net zoals volwassenen
dragen.
8406086S0001EM
8506086S0002EM
8606086S0003EM
8706086S0004EM
89

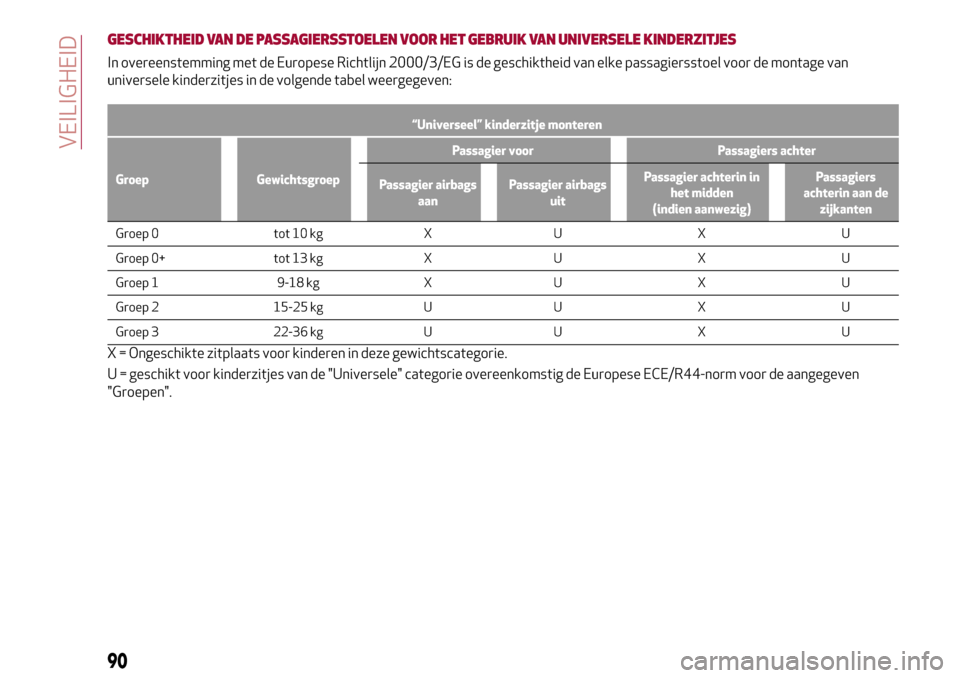

GESCHIKTHEID VAN DE PASSAGIERSSTOELEN VOOR HET GEBRUIK VAN UNIVERSELE KINDERZITJES
In overeenstemming met de Europese Richtlijn 2000/3/EG is de geschiktheid van elke passagiersstoel voor de montage van
universele kinderzitjes in de volgende tabel weergegeven:
“Universeel” kinderzitje monteren
Groep GewichtsgroepPassagier voor Passagiers achter
Passagier airbags
aanPassagier airbags
uitPassagier achterin in
het midden
(indien aanwezig)Passagiers
achterin aan de
zijkanten
Groep 0 tot 10 kg X U X U
Groep
0+ tot 13 kg X U X U
Groep1 9-18 kg X U X U
Groep 2 15-25 kg U U X U
Groep 3 22-36 kg U U X U
X = Ongeschikte zitplaats voor kinderen in deze gewichtscategorie.
U = geschikt voor kinderzitjes van de "Universele" categorie overeenkomstig de Europese ECE/R44-norm voor de aangegeven
"Groepen".
90
VEILIGHEID

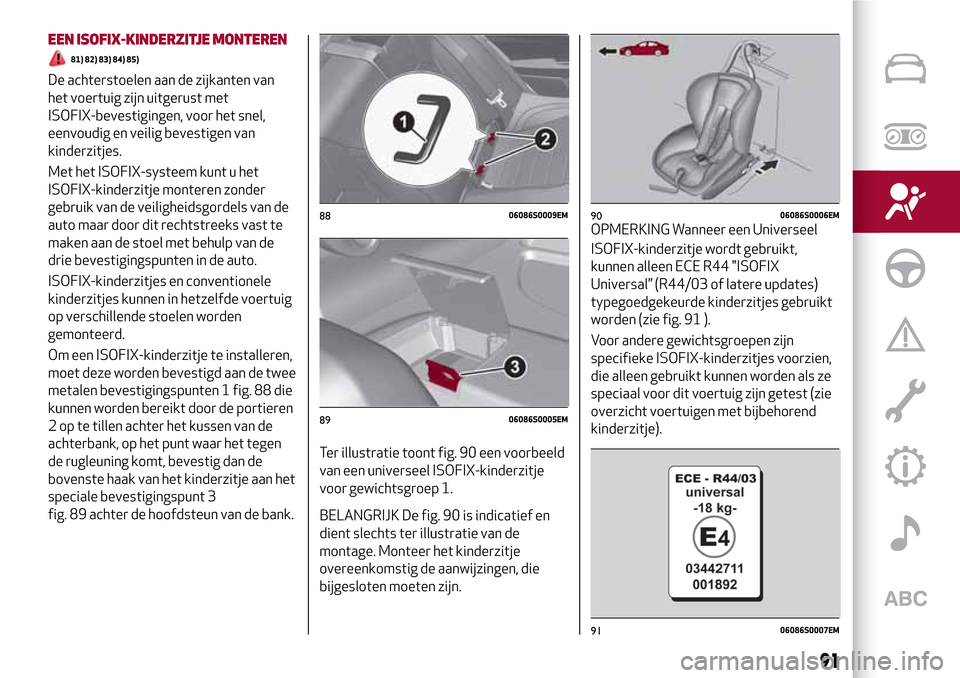

EEN ISOFIX-KINDERZITJE MONTEREN
81) 82) 83) 84) 85)
De achterstoelen aan de zijkanten van
het voertuig zijn uitgerust met
ISOFIX-bevestigingen, voor het snel,
eenvoudig en veilig bevestigen van
kinderzitjes.
Met het ISOFIX-systeem kunt u het
ISOFIX-kinderzitje monteren zonder
gebruik van de veiligheidsgordels van de
auto maar door dit rechtstreeks vast te
maken aan de stoel met behulp van de
drie bevestigingspunten in de auto.
ISOFIX-kinderzitjes en conventionele
kinderzitjes kunnen in hetzelfde voertuig
op verschillende stoelen worden
gemonteerd.
Om een ISOFIX-kinderzitje te installeren,
moet deze worden bevestigd aan de twee
metalen bevestigingspunten 1 fig. 88 die
kunnen worden bereikt door de portieren
2 op te tillen achter het kussen van de
achterbank, op het punt waar het tegen
de rugleuning komt, bevestig dan de
bovenste haak van het kinderzitje aan het
speciale bevestigingspunt 3
fig. 89 achter de hoofdsteun van de bank.Ter illustratie toont fig. 90 een voorbeeld
van een universeel ISOFIX-kinderzitje
voor gewichtsgroep 1.
BELANGRIJK De fig. 90 is indicatief en
dient slechts ter illustratie van de
montage. Monteer het kinderzitje
overeenkomstig de aanwijzingen, die
bijgesloten moeten zijn.
OPMERKING Wanneer een Universeel
ISOFIX-kinderzitje wordt gebruikt,
kunnen alleen ECE R44 "ISOFIX
Universal” (R44/03 of latere updates)
typegoedgekeurde kinderzitjes gebruikt
worden (zie fig. 91 ).
Voor andere gewichtsgroepen zijn
specifieke ISOFIX-kinderzitjes voorzien,
die alleen gebruikt kunnen worden als ze
speciaal voor dit voertuig zijn getest (zie
overzicht voertuigen met bijbehorend
kinderzitje).8806086S0009EM
8906086S0005EM
9006086S0006EM
9106086S0007EM
91

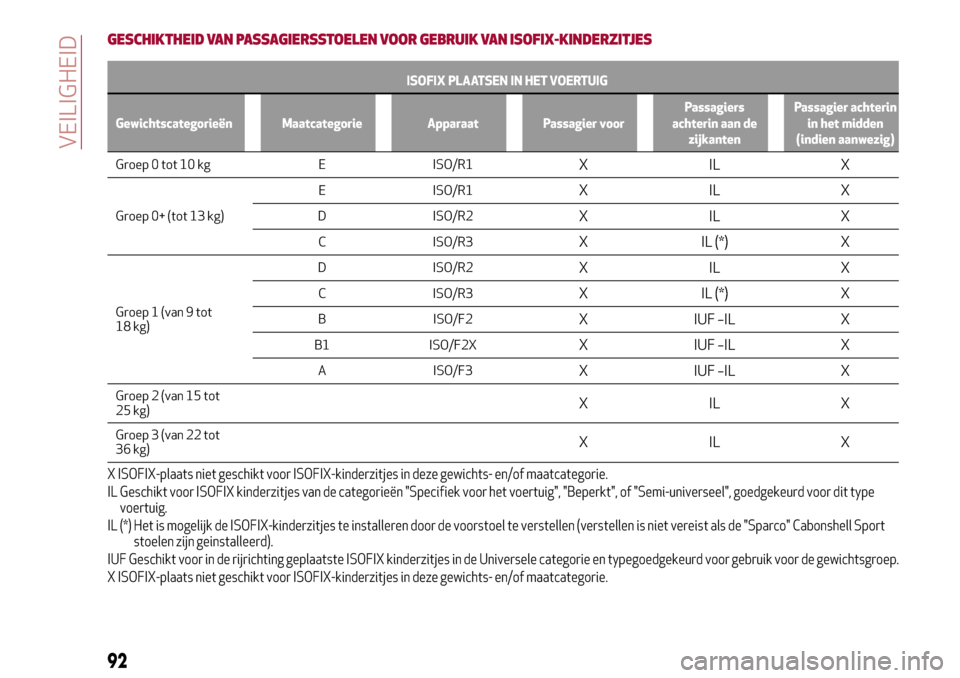

GESCHIKTHEID VAN PASSAGIERSSTOELEN VOOR GEBRUIK VAN ISOFIX-KINDERZITJES
ISOFIX PLAATSEN IN HET VOERTUIG
Gewichtscategorieën Maatcategorie Apparaat Passagier voorPassagiers
achterin aan de
zijkantenPassagier achterin
in het midden
(indien aanwezig)
Groep 0 tot 10 kg E ISO/R1XILX
Groep 0+ (tot 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Groep 1 (van 9 tot
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2X IUF–IL X
B1 ISO/F2XX IUF–IL X
A ISO/F3X IUF–IL X
Groep 2 (van 15 tot
25 kg)XILX
Groep 3 (van 22 tot
36 kg)XILX
X ISOFIX-plaats niet geschikt voor ISOFIX-kinderzitjes in deze gewichts- en/of maatcategorie.
IL Geschikt voor ISOFIX kinderzitjes van de categorieën "Specifiek voor het voertuig", "Beperkt", of "Semi-universeel", goedgekeurd voor dit type
voertuig.
IL (*) Het is mogelijk de ISOFIX-kinderzitjes te installeren door de voorstoel te verstellen (verstellen is niet vereist als de "Sparco" Cabonshell Sport
stoelen zijn geinstalleerd).
IUF Geschikt voor in de rijrichting geplaatste ISOFIX kinderzitjes in de Universele categorie en typegoedgekeurd voor gebruik voor de gewichtsgroep.
X ISOFIX-plaats niet geschikt voor ISOFIX-kinderzitjes in deze gewichts- en/of maatcategorie.
92
VEILIGHEID

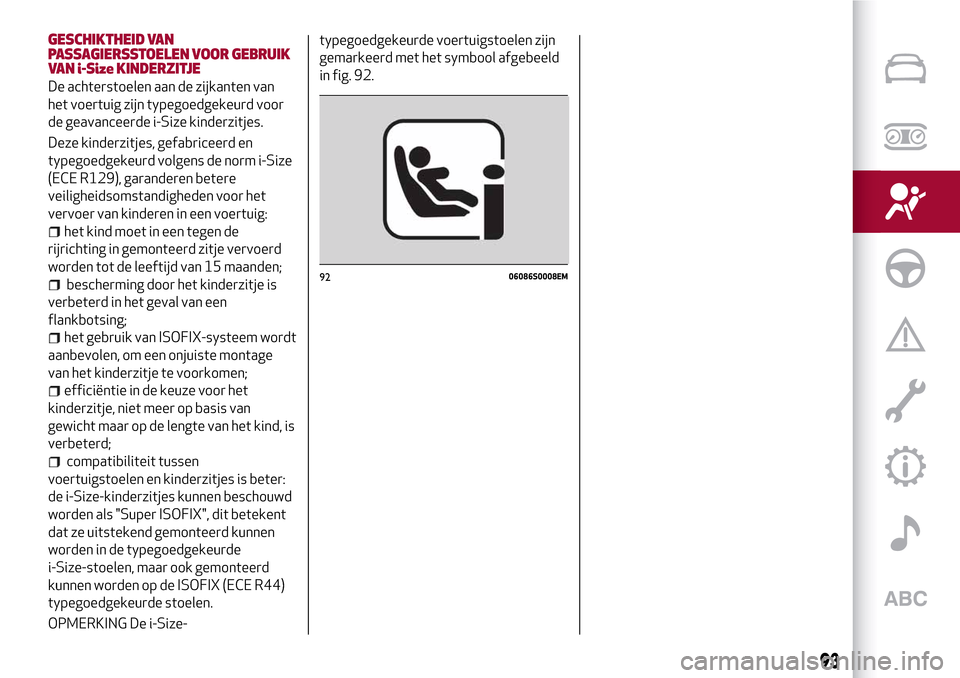

GESCHIKTHEID VAN
PASSAGIERSSTOELEN VOOR GEBRUIK
VAN i-Size KINDERZITJE
De achterstoelen aan de zijkanten van
het voertuig zijn typegoedgekeurd voor
de geavanceerde i-Size kinderzitjes.
Deze kinderzitjes, gefabriceerd en
typegoedgekeurd volgens de norm i-Size
(ECE R129), garanderen betere
veiligheidsomstandigheden voor het
vervoer van kinderen in een voertuig:
het kind moet in een tegen de
rijrichting in gemonteerd zitje vervoerd
worden tot de leeftijd van 15 maanden;
bescherming door het kinderzitje is
verbeterd in het geval van een
flankbotsing;
het gebruik van ISOFIX-systeem wordt
aanbevolen, om een onjuiste montage
van het kinderzitje te voorkomen;
efficiëntie in de keuze voor het
kinderzitje, niet meer op basis van
gewicht maar op de lengte van het kind, is
verbeterd;
compatibiliteit tussen
voertuigstoelen en kinderzitjes is beter:
de i-Size-kinderzitjes kunnen beschouwd
worden als "Super ISOFIX", dit betekent
dat ze uitstekend gemonteerd kunnen
worden in de typegoedgekeurde
i-Size-stoelen, maar ook gemonteerd
kunnen worden op de ISOFIX (ECE R44)
typegoedgekeurde stoelen.
OPMERKING De i-Size-typegoedgekeurde voertuigstoelen zijn
gemarkeerd met het symbool afgebeeld
in fig. 92.
9206086S0008EM
93

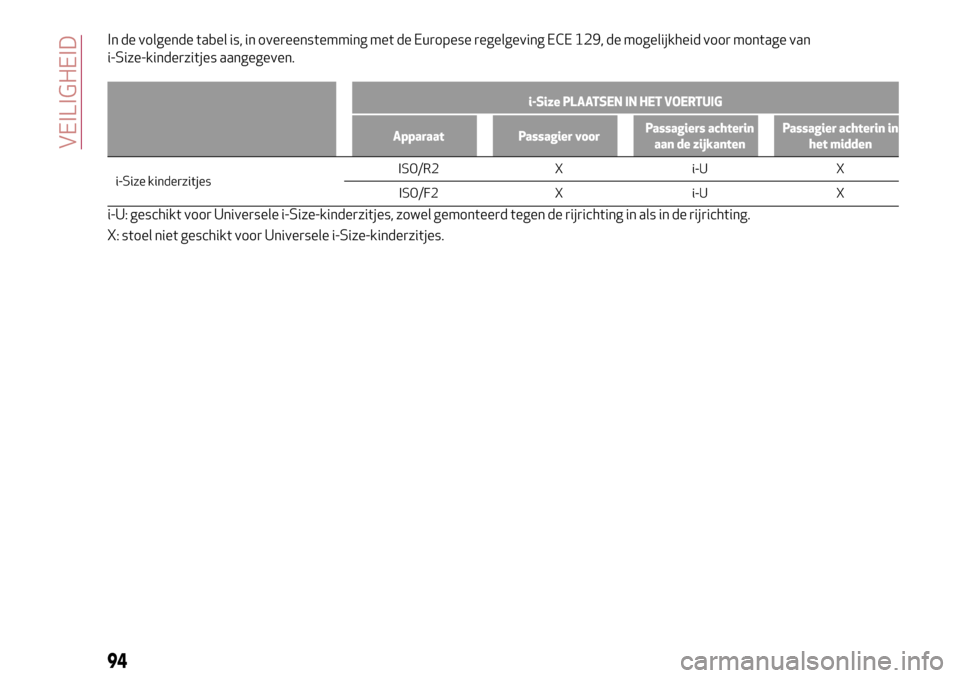

In de volgende tabel is, in overeenstemming met de Europese regelgeving ECE 129, de mogelijkheid voor montage van
i-Size-kinderzitjes aangegeven.
i-Size PLAATSEN IN HET VOERTUIG
Apparaat Passagier voorPassagiers achterin
aan de zijkantenPassagier achterin in
het midden
i-Size kinderzitjesISO/R2
X i-U X
ISO/F2 X i-U X
i-U: geschikt voor Universele i-Size-kinderzitjes, zowel gemonteerd tegen de rijrichting in als in de rijrichting.
X: stoel niet geschikt voor Universele i-Size-kinderzitjes.
94
VEILIGHEID

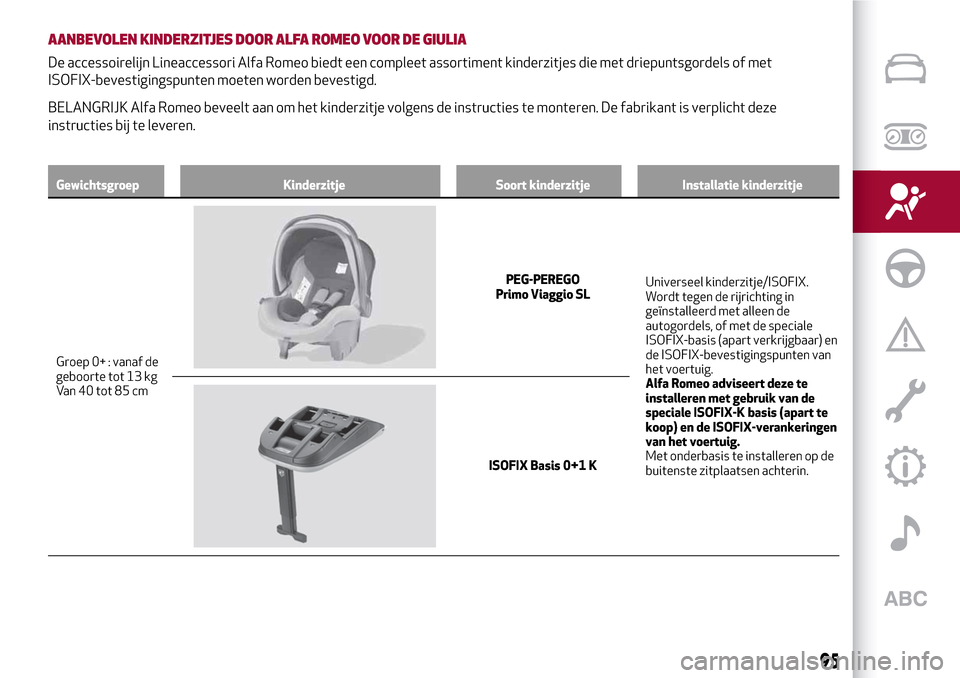

AANBEVOLEN KINDERZITJES DOOR ALFA ROMEO VOOR DE GIULIA
De accessoirelijn Lineaccessori Alfa Romeo biedt een compleet assortiment kinderzitjes die met driepuntsgordels of met
ISOFIX-bevestigingspunten moeten worden bevestigd.
BELANGRIJK Alfa Romeo beveelt aan om het kinderzitje volgens de instructies te monteren. De fabrikant is verplicht deze
instructies bij te leveren.
Gewichtsgroep Kinderzitje Soort kinderzitje Installatie kinderzitje
Groep 0+ : vanaf de
geboorte tot 13 kg
V
an 40 tot 85 cm
PEG-PEREGO
Primo Viaggio SLUniverseel kinderzitje/ISOFIX.
Wordt tegen de rijrichting in
geïnstalleerd met alleen de
autogordels, of met de speciale
ISOFIX-basis (apart verkrijgbaar) en
de ISOFIX-bevestigingspunten van
het voertuig.
Alfa Romeo adviseert deze te
installeren met gebruik van de
speciale ISOFIX-K basis (apart te
koop) en de ISOFIX-verankeringen
van het voertuig.
Met onderbasis te installeren op de
buitenste zitplaatsen achterin.
ISOFIX Basis 0+1 K
95

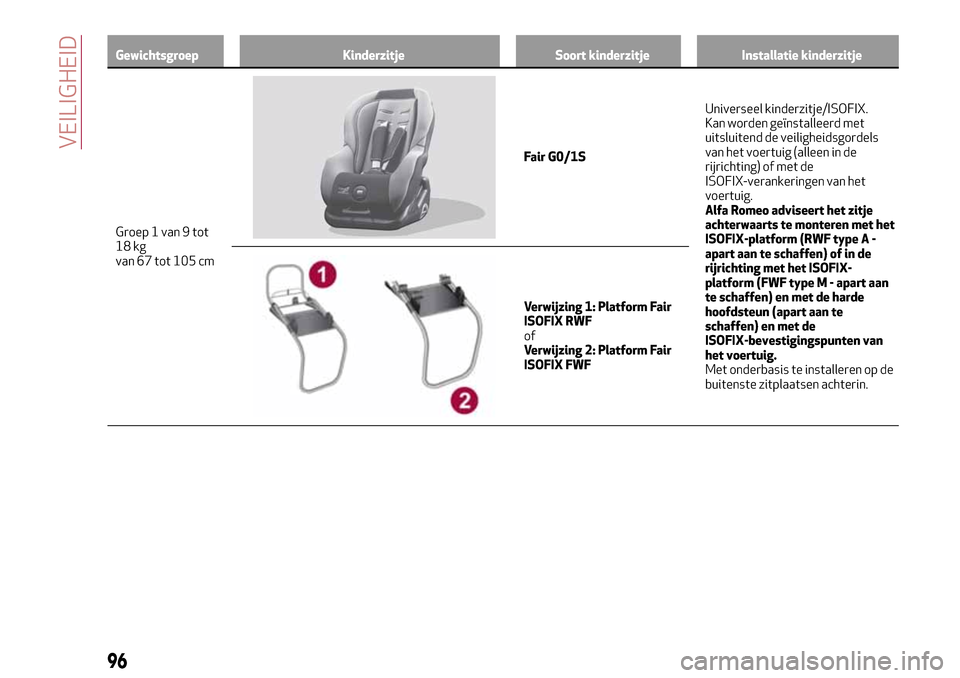

Gewichtsgroep Kinderzitje Soort kinderzitje Installatie kinderzitje
Groep 1 van 9 tot
18 kg
van 67 tot
105 cm
Fair G0/1SUniverseel kinderzitje/ISOFIX.
Kan worden geïnstalleerd met
uitsluitend de veiligheidsgordels
van het voertuig (alleen in de
rijrichting) of met de
ISOFIX-verankeringen van het
voertuig.
Alfa Romeo adviseert het zitje
achterwaarts te monteren met het
ISOFIX-platform (RWF type A -
apart aan te schaffen) of in de
rijrichting met het ISOFIX-
platform (FWF type M - apart aan
te schaffen) en met de harde
hoofdsteun (apart aan te
schaffen) en met de
ISOFIX-bevestigingspunten van
het voertuig.
Met onderbasis te installeren op de
buitenste zitplaatsen achterin.
Verwijzing 1: Platform Fair
ISOFIX RWF
of
Verwijzing 2: Platform Fair
ISOFIX FWF
96
VEILIGHEID

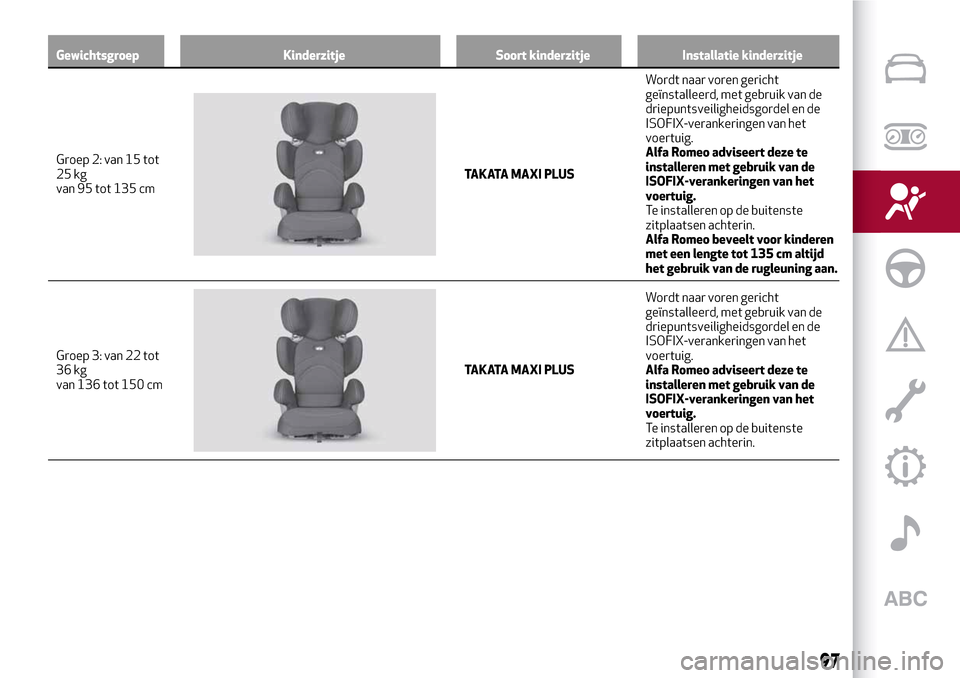

Gewichtsgroep Kinderzitje Soort kinderzitje Installatie kinderzitje
Groep 2: van 15 tot
25 kg
van 95tot 135 cmTAKATA MAXI PLUSWordt naar voren gericht
geïnstalleerd, met gebruik van de
driepuntsveiligheidsgordel en de
ISOFIX-verankeringen van het
voertuig.
Alfa Romeo adviseert deze te
installeren met gebruik van de
ISOFIX-verankeringen van het
voertuig.
Te installeren op de buitenste
zitplaatsen achterin.
Alfa Romeo beveelt voor kinderen
met een lengte tot 135 cm altijd
het gebruik van de rugleuning aan.
Groep 3: van 22 tot
36 kg
van 136 tot 150 cm
TAKATA MAXI PLUSWordt naar voren gericht
geïnstalleerd, met gebruik van de
driepuntsveiligheidsgordel en de
ISOFIX-verankeringen van het
voertuig.
Alfa Romeo adviseert deze te
installeren met gebruik van de
ISOFIX-verankeringen van het
voertuig.
Te installeren op de buitenste
zitplaatsen achterin.
97

Belangrijke aanbevelingen voor het
veilig vervoeren van kinderen
Monteer de kinderzitjes op de
achterbank, omdat die plaats bij een
ongeval de meeste bescherming biedt.
Houd kinderen zo lang mogelijk in
kinderzitjes die tegen de rijrichting in
gemonteerd zijn, tot ze 3-4 jaar zijn.
Indien een tegen de rijrichting in
gemonteerd kinderzitje op de voorstoel
is gemonteerd, aan passagierszijde, dan
wordt geadviseerd de hoofdsteun te
verwijderen (zie de procedure
beschreven in de paragraaf
"Hoofdsteun", hoofdstuk "Kennismaking
met het voertuig"). De hoofdsteun moet
weer goed op zijn plaats gezet worden als
er geen kinderzitje gemonteerd is.
Als de passagiersairbag buiten
werking is gesteld, controleer dan of het
lampje op het dashboard brandt om er
zeker van te zijn dat deze airbag
daadwerkelijk is uitgeschakeld.
Neem de aanwijzingen die de
producent verplicht bij het kinderzitje
moet leveren zorgvuldig in acht. Bewaar
deze aanwijzingen samen met de overige
documenten en dit instructieboek in het
voertuig. Gebruik geen gebruikte
kinderzitjes waarvan de
gebruiksaanwijzingen ontbreken.
Elk kinderzitje is bedoeld voor slechts
één kind: vervoer nooit twee kinderen in
één zitje.
Controleer altijd of de gordel niet
langs de nek van het kind loopt.
Controleer of de gordel goed is
vastgemaakt door eraan te trekken.
Controleer tijdens het rijden of het
kind geen verkeerde houding aanneemt
of de gordels losmaakt.
Laat een kind nooit het diagonale
gordelgedeelte onder zijn arm of achter
zijn rug omleggen.
Vervoer kinderen nooit op schoot, ook
geen pasgeborenen. Niemand is in staat
om een kind vast te houden bij een
ongeval.
Na een ongeval moet het kinderzitje
door een nieuw exemplaar worden
vervangen.
BELANGRIJK
73)ZEER GEVAARLIJK Plaats NOOIT een
kinderzitje tegen de rijrichting in op de
passagiersstoel van auto's met een actieve
passagiersairbag. Bij een ongeval, hoe klein
ook, kan de airbag ernstig letsel en zelfs de
dood van het kind tot gevolg hebben. Het is
raadzaam kinderen altijd in kinderzitjes op
de achterbank te vervoeren: bij een ongeval
biedt de achterbank de meeste
bescherming.74)Op de zonneklep is een etiket met
symbolen aangebracht dat eraan herinnert
dat de airbag verplicht uitgeschakeld moet
worden als een tegen de rijrichting in
gemonteerd kinderzitje op de voorstoel
wordt gemonteerd. Neem altijd de
aanwijzingen op de zonneklep aan
passagierszijde in acht (zie de paragraaf
"Aanvullend veiligheidssysteem (SRS) -
Airbag").
75)Mocht het toch nodig zijn om een kind in
een tegen de rijrichting in gemonteerd
kinderzitje op de passagiersstoel voor te
vervoeren, dan moeten de frontairbag en
zijairbag aan passagierszijde worden
uitgeschakeld via het hoofdmenu van het
Connectsysteem (zie de paragraaf
Aanvullend Veiligheidssysteem (SRS) -
Airbag"), de uitschakeling moet geverifieerd
worden door te controleren of de led
OFF
op het dashboard brandt. Bovendien moet
de passagiersstoel zo ver mogelijk naar
achteren zijn geschoven om te voorkomen
dat het kinderzitje eventueel in aanraking
komt met het dashboard.
76)Verplaats de voorste passagiersstoel of
de achterbank niet als er een kind op zit of
als het kind in een geschikt kinderzitje zit
77)Onjuiste montage van het kinderzitje
kan ertoe leiden dat het
beschermingssysteem inefficiënt wordt. Bij
een ongeval kan het kinderzitje loskomen en
kan het kind zelfs dodelijk gewond raken.
Houd u, bij het monteren van kinderzitjes
voor pasgeborenen of kinderen, strikt aan de
aanwijzingen van de Fabrikant.
98
VEILIGHEID
