Alfa Romeo Giulia 2017 Manual del propietario (in Spanish)

PORTAEQUIPAJES/
PORTAESQUÍS
Los anclajes preinstalados 1 fig. 43 están
situados en las zonas descritas en la
figura y sólo puede accederse a ellos con
las puertas abiertas.
25) 26)
13) 14)
En la Lineaccessori Alfa Romeo está
disponible un portaequipajes/
portaesquís específico para el vehículo.
ADVERTENCIA
25)Después de recorrer unos kilómetros,
volver a comprobar que los tornillos de
fijación de los anclajes estén bien ajustados.
26)Distribuya uniformemente la carga y
tenga en cuenta, durante la conducción, de la
mayor sensibilidad del vehículo al viento
lateral.
ADVERTENCIA
13)No superar nunca las cargas máximas
admitidas (ver el capítulo "Datos técnicos").
14)Respetar rigurosamente las
disposiciones legales relativas a las
dimensiones máximas.
4304256S0001EM
39

40
Esta página se deja blanca a propósito

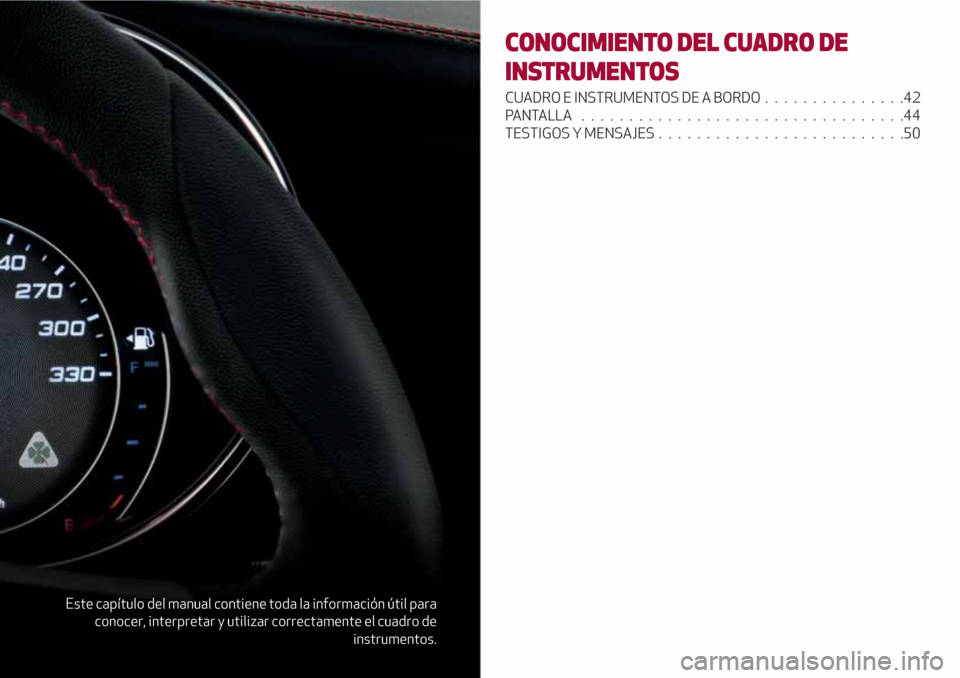

Este capítulo del manual contiene toda la información útil para
conocer, interpretar y utilizar correctamente el cuadro de
instrumentos.
CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS
CUADRO E INSTRUMENTOS DE A BORDO...............42
PANTALLA..................................44
TESTIGOS Y MENSAJES . . ........................50

CUADRO E INSTRUMENTOS DE A BORDO
PANTALLA 3.5” TFT
1. Cuentarrevoluciones 2. Indicador digital de temperatura del aceite del motor con testigo de temperatura máxima 3.
Pantalla TFT 4. Indicador digital de nivel de combustible (el triángulo presente en el lado izquierdo del símbolo indica el lado del
vehículo en el que se encuentra la boca de llenado del combustible) 5. Velocímetro (indicador de velocidad)
4405026S0001EM
42
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

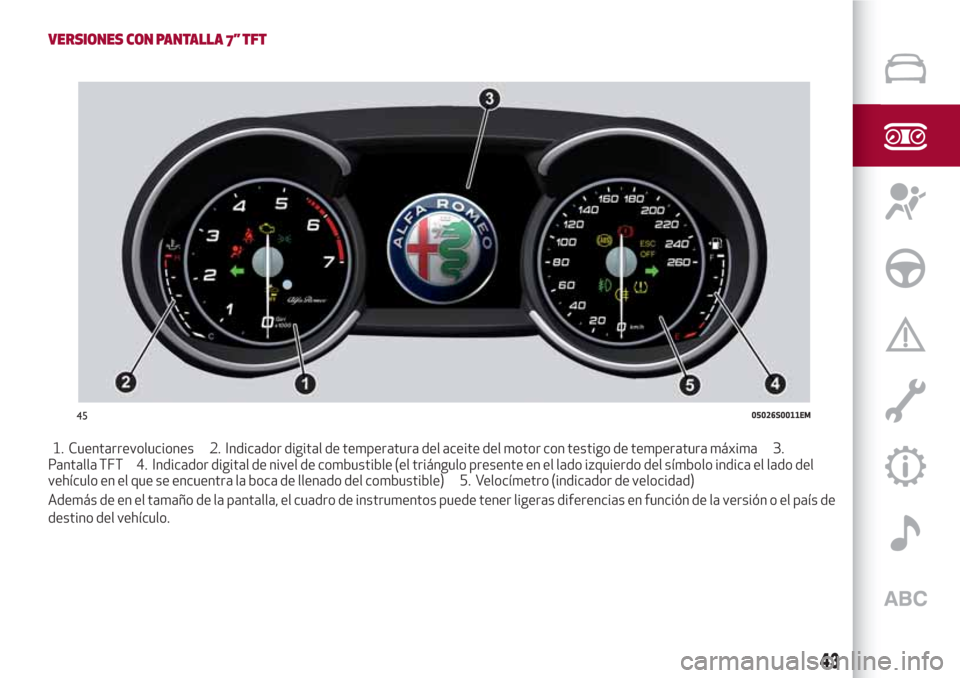

VERSIONES CON PANTALLA 7” TFT
1. Cuentarrevoluciones 2. Indicador digital de temperatura del aceite del motor con testigo de temperatura máxima 3.
Pantalla TFT 4. Indicador digital de nivel de combustible (el triángulo presente en el lado izquierdo del símbolo indica el lado del
vehículo en el que se encuentra la boca de llenado del combustible) 5. Velocímetro (indicador de velocidad)
Además de en el tamaño de la pantalla, el cuadro de instrumentos puede tener ligeras diferencias en función de la versión o el país de
destino del vehículo.
4505026S0011EM
43

PANTALLA
DESCRIPCIÓN
El vehículo puede estar equipado con una pantalla TFT de 3.5" o 7".
PANTALLA TFT RECONFIGURABLE
En condiciones de funcionamiento, la pantalla está subdividida en varios sectores dentro de los cuales se muestran los datos de la
marcha, las advertencias y las indicaciones de avería. La fig. 46 muestra la disposición de las pantallas con los diferentes sectores
identificados.
4605036S0001EM
44
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

1 Información Cambio de velocidad
Cambio automático
Visualiza la siguiente información
relativa al funcionamiento del cambio:
modo de funcionamiento del cambio
(M, P, R, N, D). En el modo D si se hace un
cambio de marcha con las palancas del
volante (si se incluyen), o en modo manual
M, indica la marcha activada también con
un número. En modalidad M indica,
visualizando una flecha, que es necesario
cambiar de marcha, tanto al subir como al
bajar.
Cambio manual
Visualiza la siguiente información
relativa al funcionamiento del cambio:
la marcha engranada (1, 2, 3, 4, 5, 6, N
o R) y la necesidad de cambiar de marcha,
visualizando una flecha, tanto al subir
como al bajar.
2 Sistemas anticolisión delanteros,
lateral, Cruise Control
Muestra el funcionamiento de los modos:
Forward Collision Warning (FCW);
Lane Departure Warning (LDW);
Cruise Control (CC) o Active Cruise
Control (ACC) (donde esté presente).
Para más información, consulte los
párrafos correspondientes.
3 - Testigo límite de velocidad
Indica la información relativa a la función
Speed Limiter.Para más información, consulte el párrafo
correspondiente.
4 Área principal reconfigurable
Puede ver las siguientes pantallas:
Inicio.
Trip A.
Trip B (se activa y desactiva desde el
sistema Connect)
Rendimiento.
Las pantallas se pueden seleccionar, de
manera giratoria, presionando la tecla
indicada en fig. 47.
En función del modo de conducción, que
se puede seleccionar mediante el
sistema "Alfa DNA ™ Pro”, (Dynamic,
Normal, Advanced Efficiency y RACE), las
pantallas podrán tener una gráfica
diferente. Las instrucciones de
navegación y la información de llamada,
además de estar en la pantalla del
sistema Connect pueden estar repetidas
en esta área de la pantalla, dichasfunciones se pueden configurar desde el
sistema Connect.
Inicio
Los parámetros mostrados en la pantalla,
para los modos: Dynamic, Normal y
Advanced Efficiency son:
Hora fig. 48 o fig. 49 (en la pantalla
3.5" TFT, solo se visualiza si no está
activado el modo de repetición de la
función Teléfono fig. 50 ).
Temperatura exterior (en la pantalla
3.5" TFT, solo se visualiza si no está
activado el modo de repetición de la
función Teléfono).
Velocidad actual (visualizada si no
están activos los modos de repetición de
las funciones Navegación y Teléfono).
Autonomía (en la pantalla 3.5" TFT,
solo se visualiza si no están activados los
modos de repetición de las funciones
Radio, Multimedia y Navegador).
Pantalla 3.5” TFT
4705036S0002EM
4805036S0003EM
45

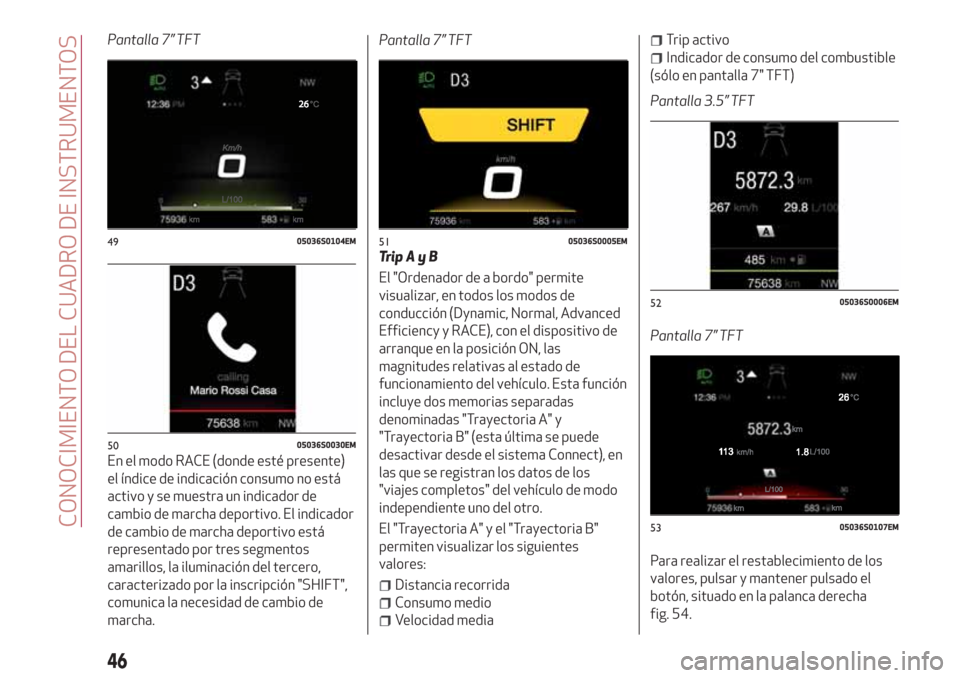

Pantalla 7” TFT
En el modo RACE (donde esté presente)
el índice de indicación consumo no está
activo y se muestra un indicador de
cambio de marcha deportivo. El indicador
de cambio de marcha deportivo está
representado por tres segmentos
amarillos, la iluminación del tercero,
caracterizado por la inscripción "SHIFT",
comunica la necesidad de cambio de
marcha.Pantalla 7” TFT
TripAyB
El "Ordenador de a bordo" permite
visualizar, en todos los modos de
conducción (Dynamic, Normal, Advanced
Efficiency y RACE), con el dispositivo de
arranque en la posición ON, las
magnitudes relativas al estado de
funcionamiento del vehículo. Esta función
incluye dos memorias separadas
denominadas "Trayectoria A" y
"Trayectoria B" (esta última se puede
desactivar desde el sistema Connect), en
las que se registran los datos de los
"viajes completos" del vehículo de modo
independiente uno del otro.
El "Trayectoria A" y el "Trayectoria B"
permiten visualizar los siguientes
valores:
Distancia recorrida
Consumo medio
Velocidad media
Trip activo
Indicador de consumo del combustible
(sólo en pantalla 7" TFT)
Pantalla 3.5” TFT
Pantalla 7” TFT
Para realizar el restablecimiento de los
valores, pulsar y mantener pulsado el
botón, situado en la palanca derecha
fig. 54.
4905036S0104EM
5005036S0030EM
5105036S0005EM
5205036S0006EM
5305036S0107EM
46
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

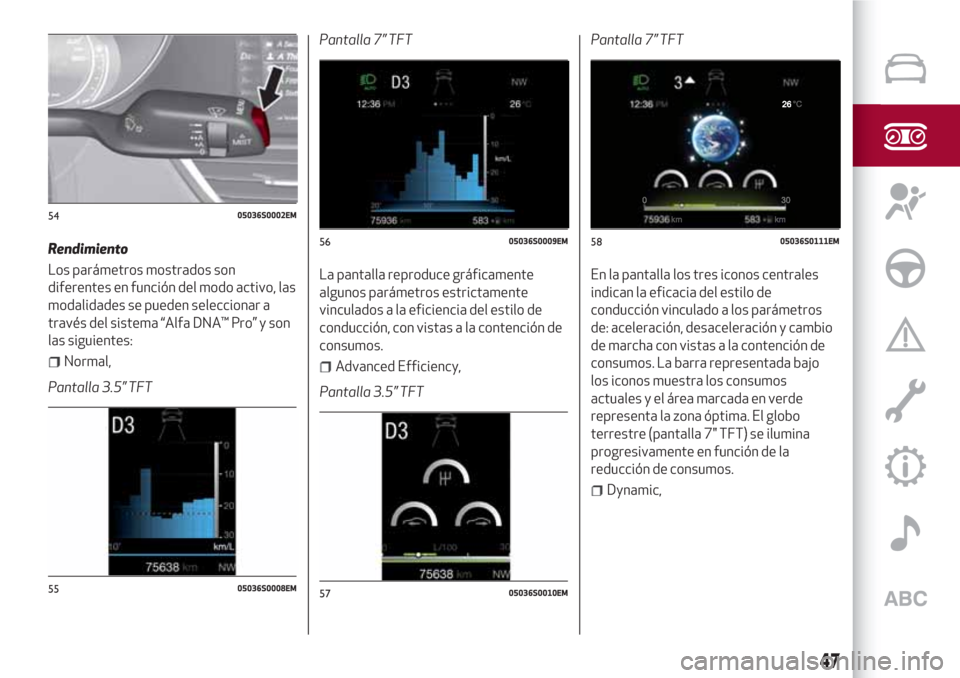

Rendimiento
Los parámetros mostrados son
diferentes en función del modo activo, las
modalidades se pueden seleccionar a
través del sistema “Alfa DNA™ Pro” y son
las siguientes:
Normal,
Pantalla 3.5” TFTPantalla 7” TFT
La pantalla reproduce gráficamente
algunos parámetros estrictamente
vinculados a la eficiencia del estilo de
conducción, con vistas a la contención de
consumos.Advanced Efficiency,
Pantalla 3.5” TFTPantalla 7” TFT
En la pantalla los tres iconos centrales
indican la eficacia del estilo de
conducción vinculado a los parámetros
de: aceleración, desaceleración y cambio
de marcha con vistas a la contención de
consumos. La barra representada bajo
los iconos muestra los consumos
actuales y el área marcada en verde
representa la zona óptima. El globo
terrestre (pantalla 7" TFT) se ilumina
progresivamente en función de la
reducción de consumos.
Dynamic,
5405036S0002EM
5505036S0008EM
5605036S0009EM
5705036S0010EM
5805036S0111EM
47

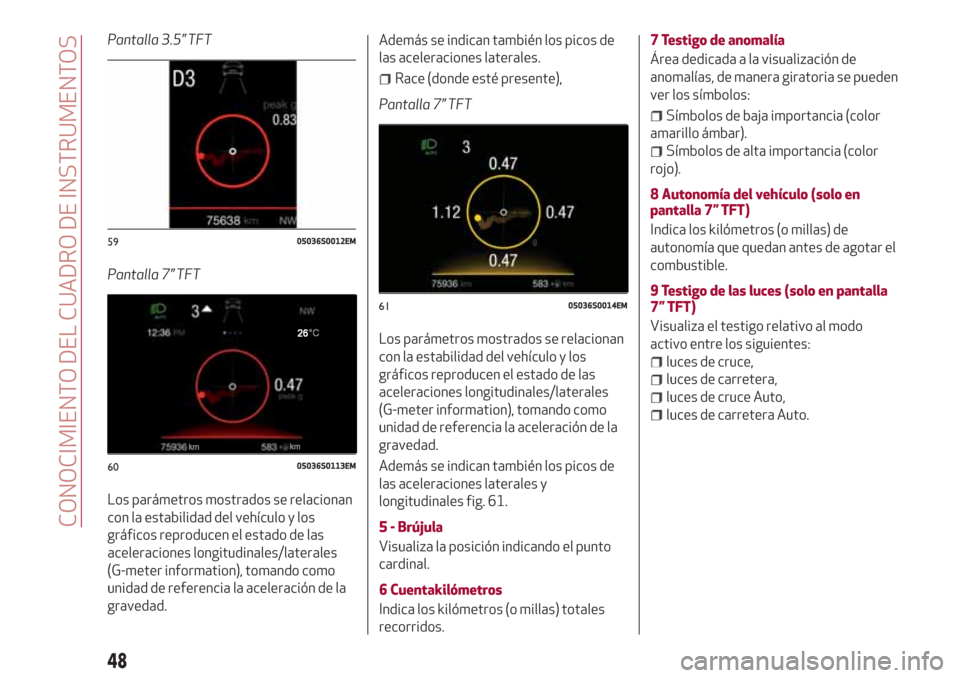

Pantalla 3.5” TFT
Pantalla 7” TFT
Los parámetros mostrados se relacionan
con la estabilidad del vehículo y los
gráficos reproducen el estado de las
aceleraciones longitudinales/laterales
(G-meter information), tomando como
unidad de referencia la aceleración de la
gravedad.Además se indican también los picos de
las aceleraciones laterales.
Race (donde esté presente),
Pantalla 7” TFT
Los parámetros mostrados se relacionan
con la estabilidad del vehículo y los
gráficos reproducen el estado de las
aceleraciones longitudinales/laterales
(G-meter information), tomando como
unidad de referencia la aceleración de la
gravedad.
Además se indican también los picos de
las aceleraciones laterales y
longitudinales fig. 61.
5 - Brújula
Visualiza la posición indicando el punto
cardinal.
6 Cuentakilómetros
Indica los kilómetros (o millas) totales
recorridos.7 Testigo de anomalía
Área dedicada a la visualización de
anomalías, de manera giratoria se pueden
ver los símbolos:
Símbolos de baja importancia (color
amarillo ámbar).
Símbolos de alta importancia (color
rojo).
8 Autonomía del vehículo (solo en
pantalla 7” TFT)
Indica los kilómetros (o millas) de
autonomía que quedan antes de agotar el
combustible.
9 Testigo de las luces (solo en pantalla
7” TFT)
Visualiza el testigo relativo al modo
activo entre los siguientes:
luces de cruce,
luces de carretera,
luces de cruce Auto,
luces de carretera Auto.
5905036S0012EM
6005036S0113EM
6105036S0014EM
48
