Alfa Romeo Giulia 2017 Manual del propietario (in Spanish)
Manufacturer: ALFA ROMEO, Model Year: 2017, Model line: Giulia, Model: Alfa Romeo Giulia 2017Pages: 224, tamaño PDF: 3.84 MB

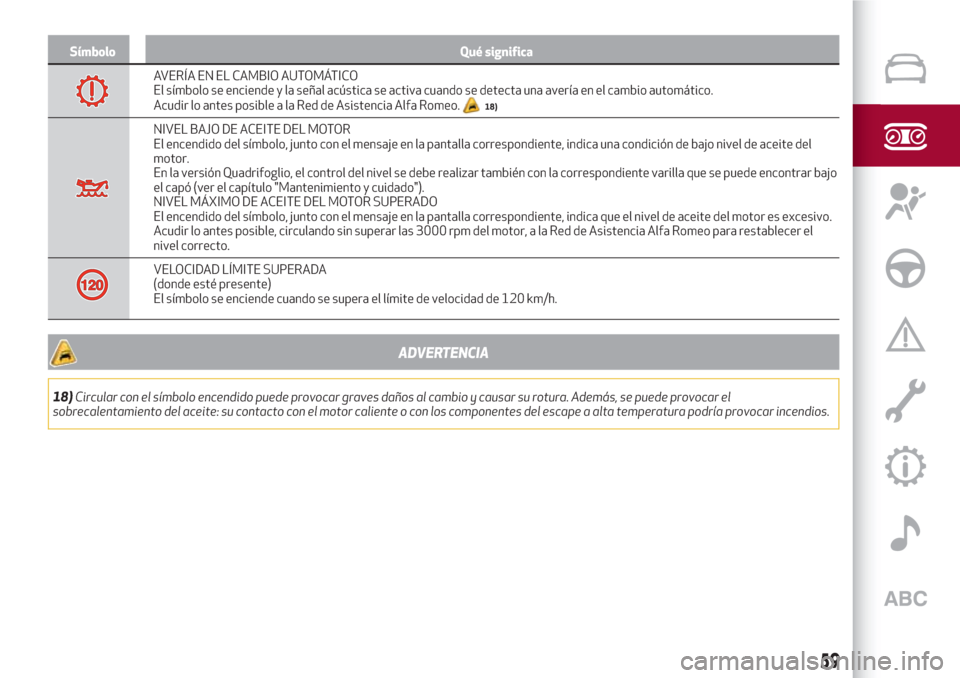

Page 61 of 224
Símbolo Qué significa
AVERÍA EN EL CAMBIO AUTOMÁTICO
El símbolo se enciende y la señal acústica se activa cuando se detecta una avería en el cambio automático.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
18)
NIVEL BAJO DE ACEITE DEL MOTOR
El encendido del símbolo, junto con el mensaje en la pantalla correspondiente, indica una condición de bajo nivel de aceite del
motor.
En la versión Quadrifoglio, el control del nivel se debe realizar también con la correspondiente varilla que se puede encontrar bajo
el capó (ver el capítulo "Mantenimiento y cuidado").
NIVEL MÁXIMO DE ACEITE DEL MOTOR SUPERADO
El encendido del símbolo, junto con el mensaje en la pantalla correspondiente, indica que el nivel de aceite del motor es excesivo.
Acudir lo antes posible, circulando sin superar las 3000 rpm del motor, a la Red de Asistencia Alfa Romeo para restablecer el
nivel correcto.
VELOCIDAD LÍMITE SUPERADA
(donde esté presente)
El símbolo se enciende cuando se supera el límite de velocidad de 120 km/h.
ADVERTENCIA
18)Circular con el símbolo encendido puede provocar graves daños al cambio y causar su rotura. Además, se puede provocar el
sobrecalentamiento del aceite: su contacto con el motor caliente o con los componentes del escape a alta temperatura podría provocar incendios.
59

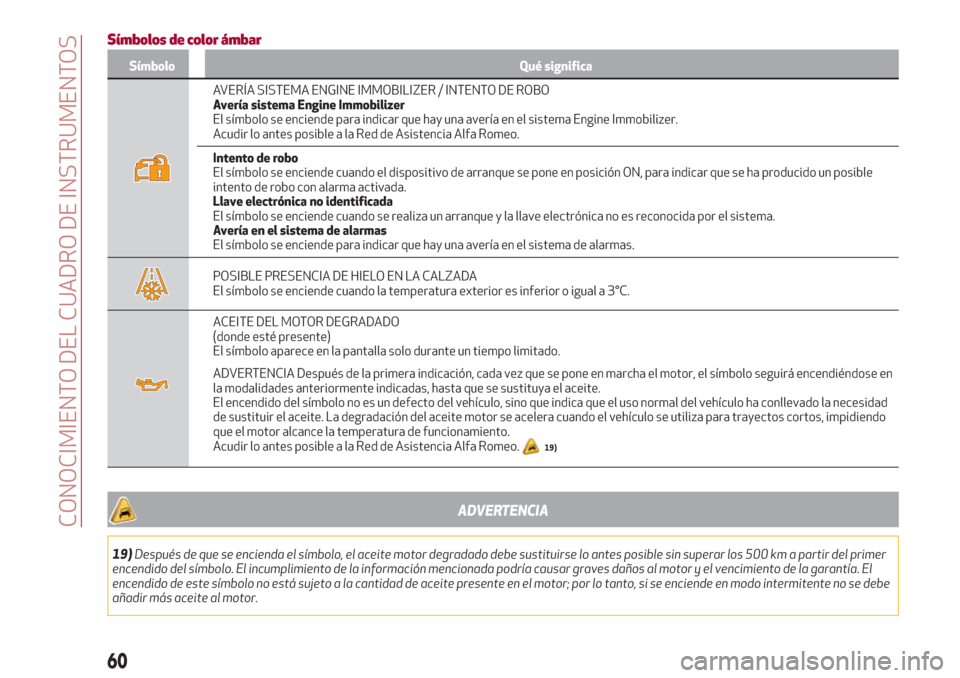

Page 62 of 224
Símbolos de color ámbar
Símbolo Qué significa
AVERÍA SISTEMA ENGINE IMMOBILIZER / INTENTO DE ROBO
Avería sistema Engine Immobilizer
El símbolo se enciende para indicar que hay una avería en el sistema Engine Immobilizer.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
Intento de robo
El símbolo se enciende cuando el dispositivo de arranque se pone en posición ON, para indicar que se ha producido un posible
intento de robo con alarma activada.
Llave electrónica no identificada
El símbolo se enciende cuando se realiza un arranque y la llave electrónica no es reconocida por el sistema.
Avería en el sistema de alarmas
El símbolo se enciende para indicar que hay una avería en el sistema de alarmas.
POSIBLE PRESENCIA DE HIELO EN LA CALZADA
El símbolo se enciende cuando la temperatura exterior es inferior o igual a 3°C.
ACEITE DEL MOTOR DEGRADADO
(donde esté presente)
El símbolo aparece en la pantalla solo durante un tiempo limitado.
ADVERTENCIA Después de la primera indicación, cada vez que se pone en marcha el motor, el símbolo seguirá encendiéndose en
la modalidades anteriormente indicadas, hasta que se sustituya el aceite.
El encendido del símbolo no es un defecto del vehículo, sino que indica que el uso normal del vehículo ha conllevado la necesidad
de sustituir el aceite. La degradación del aceite motor se acelera cuando el vehículo se utiliza para trayectos cortos, impidiendo
que el motor alcance la temperatura de funcionamiento.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
19)
ADVERTENCIA
19)Después de que se encienda el símbolo, el aceite motor degradado debe sustituirse lo antes posible sin superar los 500 km a partir del primer
encendido del símbolo. El incumplimiento de la información mencionada podría causar graves daños al motor y el vencimiento de la garantía. El
encendido de este símbolo no está sujeto a la cantidad de aceite presente en el motor; por lo tanto, si se enciende en modo intermitente no se debe
añadir más aceite al motor.
60
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
Page 63 of 224
Símbolo Qué significa
PRECALENTAMIENTO BUJÍAS (versiones Diésel)
Al colocar el dispositivo de arranque en posición ON, el símbolo se enciende y se apaga cuando las bujías alcanzan la temperatura
preestablecida. Se puede arrancar el motor inmediatamente después de que se apague el testigo.
ADVERTENCIA Si la temperatura ambiente es suave o elevada, el encendido del testigo tiene una duración casi imperceptible.
AVERÍA DE PRECALENTAMIENTO BUJÍAS (versiones Diésel)
El parpadeo del testigo indica una anomalía en el sistema de precalentamiento de las bujías.
En este caso, acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA EN EL SENSOR DE PRESIÓN DEL ACEITE MOTOR
El símbolo se enciende con luz fija en caso de avería en el sensor de presión del aceite del motor.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SENSOR DE NIVEL ACEITE MOTOR
El símbolo se enciende en caso de avería en el sensor de nivel de aceite del motor.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA EN EL SISTEMA FORWARD COLLISION WARNING (FCW)
El símbolo se enciende, en caso de avería en el sistema Forward Collision Warning.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA EN EL SISTEMA START & STOP EVO
El símbolo se enciende para indicar la avería del sistema Start & Stop Evo.
Acudir a la Red de Asistencia Alfa Romeo para que eliminen la avería.
AVERÍA SENSOR DE LLUVIA
El símbolo se enciende en caso de avería en el automatismo del limpiaparabrisas.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SENSOR CREPUSCULAR
El símbolo se enciende en caso de avería en el automatismo del encendido automático de los faros de las luces de cruce.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA EN EL SISTEMA BLIND SPOT MONITORING
El símbolo se enciende en caso de avería en el sistema Blind Spot Monitoring.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SENSOR DE NIVEL DE COMBUSTIBLE
El símbolo se enciende en caso de avería del sensor de nivel de combustible.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
61
Page 64 of 224
Símbolo Qué significa
AVERÍA LUCES EXTERIORES
El símbolo se enciende para indicar que hay una avería en las siguientes luces: diurnas (DRL) / de aparcamiento / intermitentes del
remolque (si se incluyen) / del remolque (si se incluyen) / de posición / intermitentes / antiniebla trasera / de marcha atrás / de
freno / de matrícula.
La avería podría deberse a una lámpara fundida, al correspondiente fusible de protección fundidooalainterrupción de la
conexión eléctrica.
Proceder con la sustitución de la lámpara o del fusible correspondiente. Acudir a la Red de Asistencia Alfa Romeo.
AVERÍA SISTEMA KEYLESS START
El símbolo se enciende en caso de avería en el sistema Keyless Start.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de avería en el sistema de bloqueo del combustible.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SISTEMA LANE DEPARTURE WARNING (LDW)
El símbolo se enciende en caso de avería en el sistema Lane Departure Warning.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
DESGASTE PASTILLAS DE FRENOS
Se ilumina cuando las pastillas de los frenos han alcanzado el límite de desgaste.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
ADVERTENCIA Usar siempre recambios originales o equivalentes ya que el sistema Integrated Brake System (IBS) podría
detectar anomalías.
AVERÍA DE LAS LUCES DE CARRETERA AUTOMÁTICAS (Automatic High Beam)
(donde esté presente)
El símbolo se enciende para indicar que hay una avería en las luces de carretera automáticas.
Acudir a la Red de Asistencia Alfa Romeo para que eliminen la avería.
INTERVENCIÓN SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de intervención del sistema de bloqueo del combustible.
Para el procedimiento de nueva activación del sistema de bloqueo del combustible, consultar lo indicado en la sección "Sistema
de bloqueo del combustible" en el capítulo "En caso de emergencia". Si no se logra restablecer la alimentación de combustible,
acudir a la Red de Asistencia Alfa Romeo.
62
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

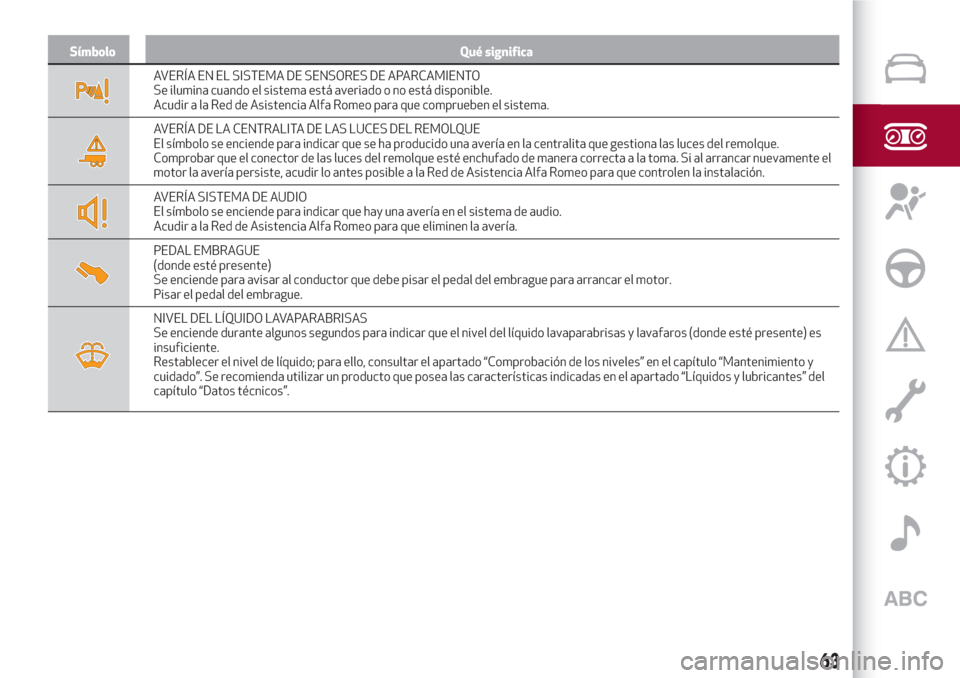

Page 65 of 224
Símbolo Qué significa
AVERÍA EN EL SISTEMA DE SENSORES DE APARCAMIENTO
Se ilumina cuando el sistema está averiado o no está disponible.
Acudir a la Red de Asistencia Alfa Romeo para que comprueben el sistema.
AVERÍA DE LA CENTRALITA DE LAS LUCES DEL REMOLQUE
El símbolo se enciende para indicar que se ha producido una avería en la centralita que gestiona las luces del remolque.
Comprobar que el conector de las luces del remolque esté enchufado de manera correcta a la toma. Si al arrancar nuevamente el
motor la avería persiste, acudir lo antes posible a la Red de Asistencia Alfa Romeo para que controlen la instalación.
AVERÍA SISTEMA DE AUDIO
El símbolo se enciende para indicar que hay una avería en el sistema de audio.
Acudir a la Red de Asistencia Alfa Romeo para que eliminen la avería.
PEDAL EMBRAGUE
(donde esté presente)
Se enciende para avisar al conductor que debe pisar el pedal del embrague para arrancar el motor.
Pisar el pedal del embrague.
NIVEL DEL LÍQUIDO LAVAPARABRISAS
Se enciende durante algunos segundos para indicar que el nivel del líquido lavaparabrisas y lavafaros (donde esté presente) es
insuficiente.
Restablecer el nivel de líquido; para ello, consultar el apartado “Comprobación de los niveles” en el capítulo “Mantenimiento y
cuidado”. Se recomienda utilizar un producto que posea las características indicadas en el apartado “Líquidos y lubricantes” del
capítulo “Datos técnicos”.
63
Page 66 of 224
Símbolo Qué significa
PRESENCIA DE AGUA EN EL FILTRO DEL GASÓLEO (versiones Diésel)
El símbolo se enciende con luz fija durante la marcha para indicar la presencia de agua en el filtro del gasóleo.20)
LIMPIEZA DPF (filtro de partículas) en curso (sólo versiones Diésel con DPF)
Llevando el dispositivo de arranque en posición ON el símbolo se enciende, pero debe apagarse transcurridos unos segundos.
El símbolo se enciende con luz fija para indicar que el sistema DPF necesita eliminar las sustancias contaminantes residuales
(partículas) mediante el proceso de regeneración.
El símbolo no se enciende cada vez que el DPF está en proceso de regeneración, sino solo cuando las condiciones de conducción
requieren avisar al conductor.
Para que el símbolo se apague, mantener el vehículo en movimiento hasta que finalice la regeneración. El proceso dura
aproximadamente 15 minutos. Las condiciones óptimas para llevar a cabo el proceso se alcanzan manteniendo el vehículo en
marcha a 60 km/h con un régimen del motor superior a 2.000 rpm.
El encendido del símbolo no se debe considerar como una anomalía y por lo tanto, no es necesario llevarlo al taller.
ADVERTENCIA
20)La presencia de agua en el circuito de alimentación puede ocasionar daños serios en el sistema de inyección y causar irregularidades en el
funcionamiento del motor. Si el símbolose muestra en la pantalla, acudir lo antes posible a la Red de Asistencia Alfa Romeo para la operación
de purga. En caso de que volviera a aparecer la misma señal inmediatamente después del repostado, es posible que haya entrado agua en el
depósito: en tal caso, parar el motor inmediatamente y acudir a la Red de Asistencia Alfa Romeo.
Símbolo Qué significa
TEMPERATURA EXCESIVA DE ACEITE DEL CAMBIO AUTOMÁTICO
El símbolo se enciende en caso de sobrecalentamiento del cambio tras un empleo especialmente exigente. En este caso se realiza
una limitación de las prestaciones del motor.
Esperar, con el motor parado o al ralentí, a que el símbolo se apague.
AVERÍA SISTEMA SPEED LIMITER
El encendido del símbolo durante la marcha indica una anomalía en el sistema Speed Limiter.
Acudir a la Red de Asistencia Alfa Romeo para que eliminen la avería.
BAJO NIVEL DE LÍQUIDO REFRIGERANTE DEL BAJO (si se incluye)
El encendido del símbolo indica una condición de bajo nivel de líquido refrigerante.
Llenar como se describe en el capítulo "Mantenimiento y Cuidados".
64
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

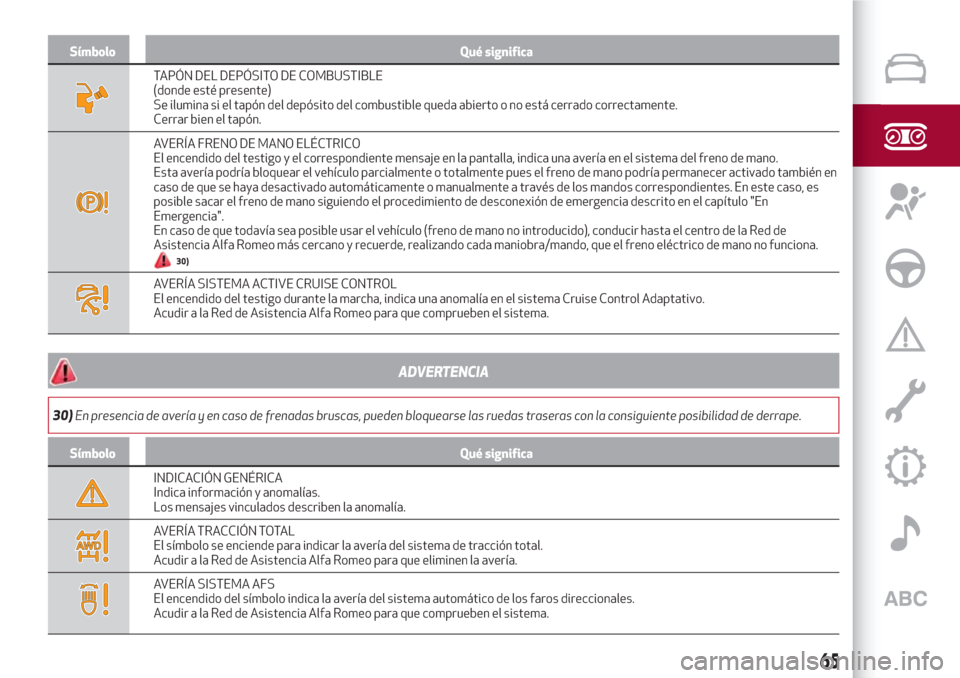

Page 67 of 224
Símbolo Qué significa
TAPÓN DEL DEPÓSITO DE COMBUSTIBLE
(donde esté presente)
Se ilumina si el tapón del depósito del combustible queda abierto o no está cerrado correctamente.
Cerrar bien el tapón.
AVERÍA FRENO DE MANO ELÉCTRICO
El encendido del testigo y el correspondiente mensaje en la pantalla, indica una avería en el sistema del freno de mano.
Esta avería podría bloquear el vehículo parcialmente o totalmente pues el freno de mano podría permanecer activado también en
caso de que se haya desactivado automáticamente o manualmente a través de los mandos correspondientes. En este caso, es
posible sacar el freno de mano siguiendo el procedimiento de desconexión de emergencia descrito en el capítulo "En
Emergencia".
En caso de que todavía sea posible usar el vehículo (freno de mano no introducido), conducir hasta el centro de la Red de
Asistencia Alfa Romeo más cercano y recuerde, realizando cada maniobra/mando, que el freno eléctrico de mano no funciona.
30)
AVERÍA SISTEMA ACTIVE CRUISE CONTROL
El encendido del testigo durante la marcha, indica una anomalía en el sistema Cruise Control Adaptativo.
Acudir a la Red de Asistencia Alfa Romeo para que comprueben el sistema.
ADVERTENCIA
30)En presencia de avería y en caso de frenadas bruscas, pueden bloquearse las ruedas traseras con la consiguiente posibilidad de derrape.
Símbolo Qué significa
INDICACIÓN GENÉRICA
Indica información y anomalías.
Los mensajes vinculados describen la anomalía.
AVERÍA TRACCIÓN TOTAL
El símbolo se enciende para indicar la avería del sistema de tracción total.
Acudir a la Red de Asistencia Alfa Romeo para que eliminen la avería.
AVERÍA SISTEMA AFS
El encendido del símbolo indica la avería del sistema automático de los faros direccionales.
Acudir a la Red de Asistencia Alfa Romeo para que comprueben el sistema.
65
Page 68 of 224

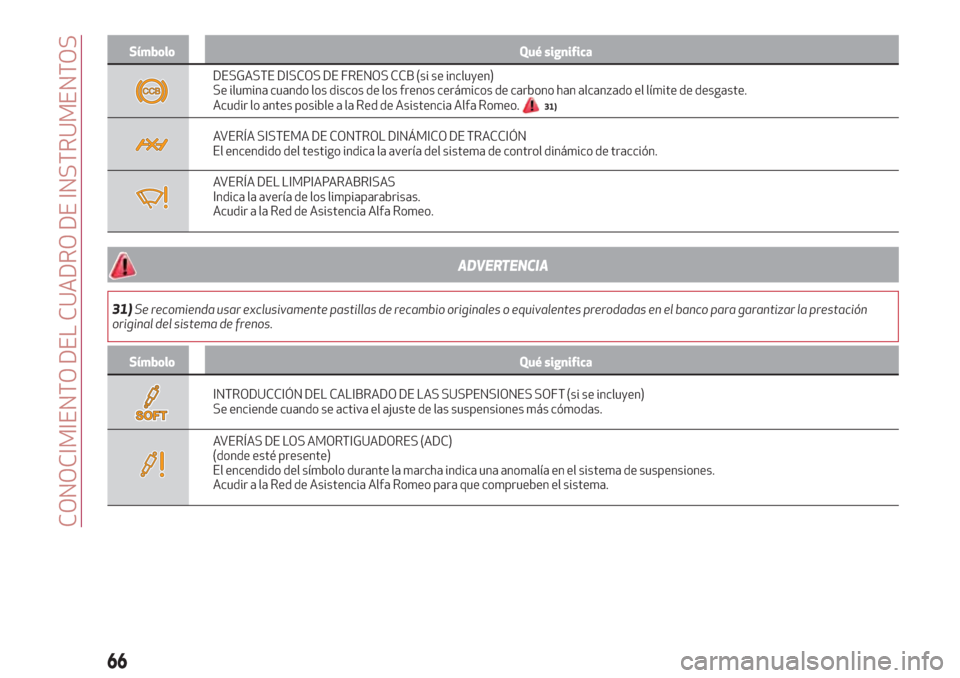

Símbolo Qué significa
DESGASTE DISCOS DE FRENOS CCB (si se incluyen)
Se ilumina cuando los discos de los frenos cerámicos de carbono han alcanzado el límite de desgaste.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
31)
AVERÍA SISTEMA DE CONTROL DINÁMICO DE TRACCIÓN
El encendido del testigo indica la avería del sistema de control dinámico de tracción.
AVERÍA DEL LIMPIAPARABRISAS
Indica la avería de los limpiaparabrisas.
Acudir a la Red de Asistencia Alfa Romeo.
ADVERTENCIA
31)Se recomienda usar exclusivamente pastillas de recambio originales o equivalentes prerodadas en el banco para garantizar la prestación
original del sistema de frenos.
Símbolo Qué significa
INTRODUCCIÓN DEL CALIBRADO DE LAS SUSPENSIONES SOFT (si se incluyen)
Se enciende cuando se activa el ajuste de las suspensiones más cómodas.
AVERÍAS DE LOS AMORTIGUADORES (ADC)
(donde esté presente)
El encendido del símbolo durante la marcha indica una anomalía en el sistema de suspensiones.
Acudir a la Red de Asistencia Alfa Romeo para que comprueben el sistema.
66
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
Page 69 of 224

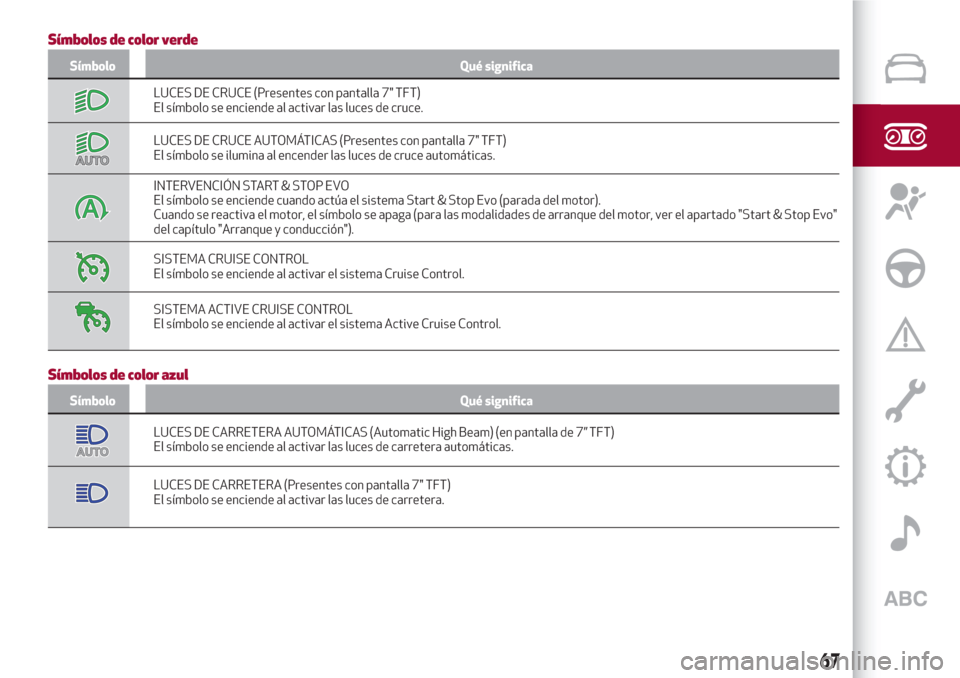

Símbolos de color verde
Símbolo Qué significa
LUCES DE CRUCE (Presentes con pantalla 7" TFT)
El símbolo se enciende al activar las luces de cruce.
LUCES DE CRUCE AUTOMÁTICAS (Presentes con pantalla 7" TFT)
El símbolo se ilumina al encender las luces de cruce automáticas.
INTERVENCIÓN START & STOP EVO
El símbolo se enciende cuando actúa el sistema Start & Stop Evo (parada del motor).
Cuando se reactiva el motor, el símbolo se apaga (para las modalidades de arranque del motor, ver el apartado "Start & Stop Evo"
del capítulo "Arranque y conducción").
SISTEMA CRUISE CONTROL
El símbolo se enciende al activar el sistema Cruise Control.
SISTEMA ACTIVE CRUISE CONTROL
El símbolo se enciende al activar el sistema Active Cruise Control.
Símbolos de color azul
Símbolo Qué significa
LUCES DE CARRETERA AUTOMÁTICAS (Automatic High Beam) (en pantalla de 7” TFT)
El símbolo se enciende al activar las luces de carretera automáticas.
LUCES DE CARRETERA (Presentes con pantalla 7" TFT)
El símbolo se enciende al activar las luces de carretera.
67
Page 70 of 224
68
Esta página se deja blanca a propósito
