Alfa Romeo Giulietta 2010 Libretto Uso Manutenzione (in Italian)
Manufacturer: ALFA ROMEO, Model Year: 2010, Model line: Giulietta, Model: Alfa Romeo Giulietta 2010Pages: 294, PDF Dimensioni: 5.21 MB
Page 151 of 294
150
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

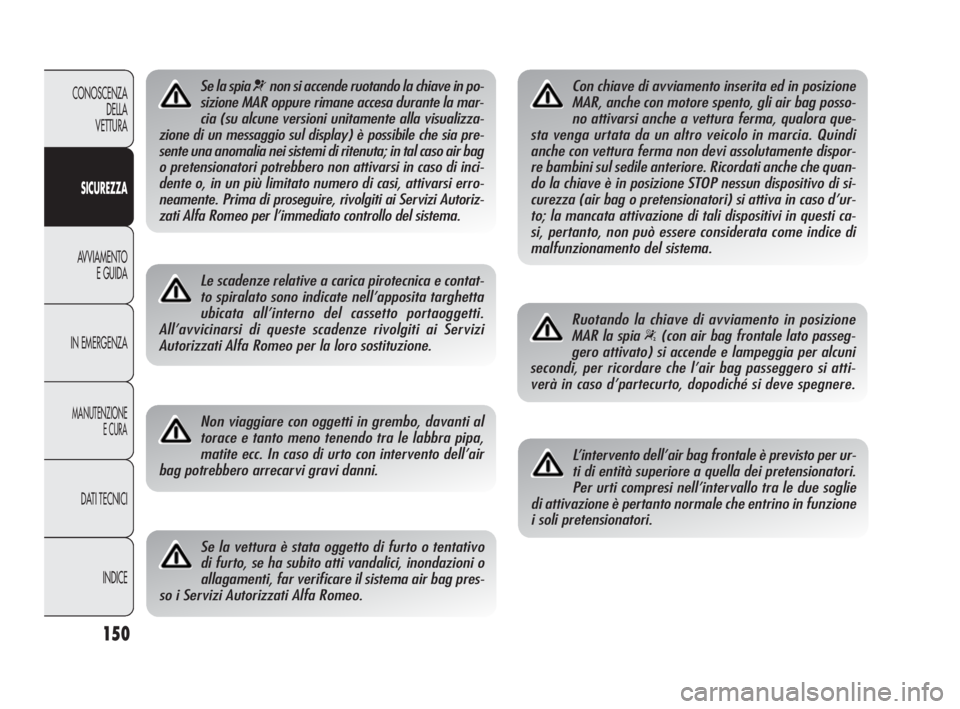

Se la spia ¬non si accende ruotando la chiave in po-
sizione MAR oppure rimane accesa durante la mar-
cia (su alcune versioni unitamente alla visualizza-
zione di un messaggio sul display) è possibile che sia pre-
sente una anomalia nei sistemi di ritenuta; in tal caso air bag
o pretensionatori potrebbero non attivarsi in caso di inci-
dente o, in un più limitato numero di casi, attivarsi erro-
neamente. Prima di proseguire, rivolgiti ai Servizi Autoriz-
zati Alfa Romeo per l’immediato controllo del sistema.
Le scadenze relative a carica pirotecnica e contat-
to spiralato sono indicate nell’apposita targhetta
ubicata all’interno del cassetto portaoggetti.
All’avvicinarsi di queste scadenze rivolgiti ai Servizi
Autorizzati Alfa Romeo per la loro sostituzione.
Non viaggiare con oggetti in grembo, davanti al
torace e tanto meno tenendo tra le labbra pipa,
matite ecc. In caso di urto con intervento dell’air
bag potrebbero arrecarvi gravi danni.
Se la vettura è stata oggetto di furto o tentativo
di furto, se ha subito atti vandalici, inondazioni o
allagamenti, far verificare il sistema air bag pres-
so i Servizi Autorizzati Alfa Romeo.
Con chiave di avviamento inserita ed in posizione
MAR, anche con motore spento, gli air bag posso-
no attivarsi anche a vettura ferma, qualora que-
sta venga urtata da un altro veicolo in marcia. Quindi
anche con vettura ferma non devi assolutamente dispor-
re bambini sul sedile anteriore. Ricordati anche che quan-
do la chiave è in posizione STOP nessun dispositivo di si-
curezza (air bag o pretensionatori) si attiva in caso d’ur-
to; la mancata attivazione di tali dispositivi in questi ca-
si, pertanto, non può essere considerata come indice di
malfunzionamento del sistema.
Ruotando la chiave di avviamento in posizione
MAR la spia
“(con air bag frontale lato passeg-
gero attivato) si accende e lampeggia per alcuni
secondi, per ricordare che l’air bag passeggero si atti-
verà in caso d’partecurto, dopodiché si deve spegnere.
L’intervento dell’air bag frontale è previsto per ur-
ti di entità superiore a quella dei pretensionatori.
Per urti compresi nell’intervallo tra le due soglie
di attivazione è pertanto normale che entrino in funzione
i soli pretensionatori.
131-150 Alfa Giulietta IT 4ed 26-04-2010 11:23 Pagina 150
Page 152 of 294

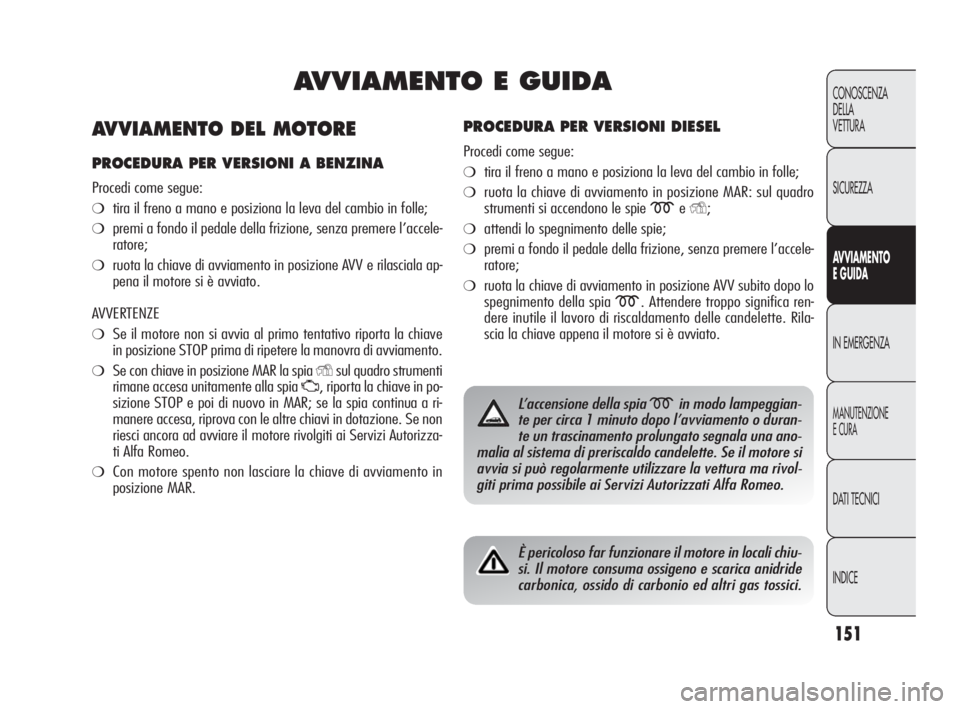

151
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AV VIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
AVVIAMENTO E GUIDA
PROCEDURA PER VERSIONI DIESEL
Procedi come segue:
❍tira il freno a mano e posiziona la leva del cambio in folle;
❍ruota la chiave di avviamento in posizione MAR: sul quadro
strumenti si accendono le spie
me Y;
❍attendi lo spegnimento delle spie;
❍premi a fondo il pedale della frizione, senza premere l’accele-
ratore;
❍ruota la chiave di avviamento in posizione AVV subito dopo lo
spegnimento della spia
m. Attendere troppo significa ren-
dere inutile il lavoro di riscaldamento delle candelette. Rila-
scia la chiave appena il motore si è avviato.
L’accensione della spia min modo lampeggian-
te per circa 1 minuto dopo l’avviamento o duran-
te un trascinamento prolungato segnala una ano-
malia al sistema di preriscaldo candelette. Se il motore si
avvia si può regolarmente utilizzare la vettura ma rivol-
giti prima possibile ai Servizi Autorizzati Alfa Romeo.
È pericoloso far funzionare il motore in locali chiu-
si. Il motore consuma ossigeno e scarica anidride
carbonica, ossido di carbonio ed altri gas tossici.
AVVIAMENTO DEL MOTORE
PROCEDURA PER VERSIONI A BENZINA
Procedi come segue:
❍tira il freno a mano e posiziona la leva del cambio in folle;
❍premi a fondo il pedale della frizione, senza premere l’accele-
ratore;
❍ruota la chiave di avviamento in posizione AVV e rilasciala ap-
pena il motore si è avviato.
AVVERTENZE
❍Se il motore non si avvia al primo tentativo riporta la chiave
in posizione STOP prima di ripetere la manovra di avviamento.
❍Se con chiave in posizione MAR la spia Ysul quadro strumenti
rimane accesa unitamente alla spia
U, riporta la chiave in po-
sizione STOP e poi di nuovo in MAR; se la spia continua a ri-
manere accesa, riprova con le altre chiavi in dotazione. Se non
riesci ancora ad avviare il motore rivolgiti ai Servizi Autorizza-
ti Alfa Romeo.
❍Con motore spento non lasciare la chiave di avviamento in
posizione MAR.
151-160 Alfa Giulietta IT 3ed 31-03-2010 10:42 Pagina 151
Page 153 of 294
152
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AV VIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Ti consigliamo, nel primo periodo d’uso, di non ri-
chiedere alla vettura le massime prestazioni (ad
es. eccessive accelerazioni, percorrenze troppo pro-
lungate ai regimi massimi, frenate eccessivamente in-
tense ecc.).
Fin quando il motore non è avviato servofreno ed
il servosterzo elettromeccanico non sono attivi,
quindi è necessario esercitare uno sforzo sia sul
pedale del freno, sia sul volante, di gran lunga superiore
all’usuale.
Evita l’avviamento mediante spinta, traino oppu-
re sfruttando le discese. Queste manovre potreb-
bero danneggiare la marmitta catalitica.
Con motore spento non lasciare la chiave di av-
viamento in posizione MAR per evitare che un
inutile assorbimento di corrente scarichi la bat-
teria.
RISCALDAMENTO DEL MOTORE
APPENA AVVIATO
Procedi come segue:
❍inserisci in marcia lentamente, facendo girare il motore a me-
dio regime, senza colpi di acceleratore;
❍evita di richiedere fin dai primi chilometri il massimo delle pre-
stazioni. Ti consigliamo di attendere fino a quando la lancetta
dell’indicatore liquido di raffreddamento motore inizia a muo-
versi.
SPEGNIMENTO DEL MOTORE
Con motore al minimo, ruota la chiave di avviamento in posizio-
ne STOP.
AVVERTENZA Dopo un percorso faticoso, prima di spegnere il mo-
tore fallo girare al minimo, per permettere che la temperatura al-
l’interno del vano motore si abbassi.
Il “colpo d’acceleratore” prima di spegnere il mo-
tore non serve a nulla, provoca un consumo inu-
tile di carburante e, specialmente per motori con
turbocompressore, è dannoso.
151-160 Alfa Giulietta IT 3ed 31-03-2010 10:42 Pagina 152
Page 154 of 294
153
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AV VIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
AVVERTENZA Esegui queste manovre con pedale del freno premuto.
AVVERTENZA Per vetture dotate di bracciolo anteriore, solleva que-
st’ultimo in modo che non costituisca impedimento all’azionamento
della leva del freno a mano.
fig. 110A0K0073m
La vettura deve rimanere bloccata dopo alcuni scat-
ti della leva: se così non fosse rivolgiti ai Servizi
Autorizzati Alfa Romeo per eseguire la regolazione.

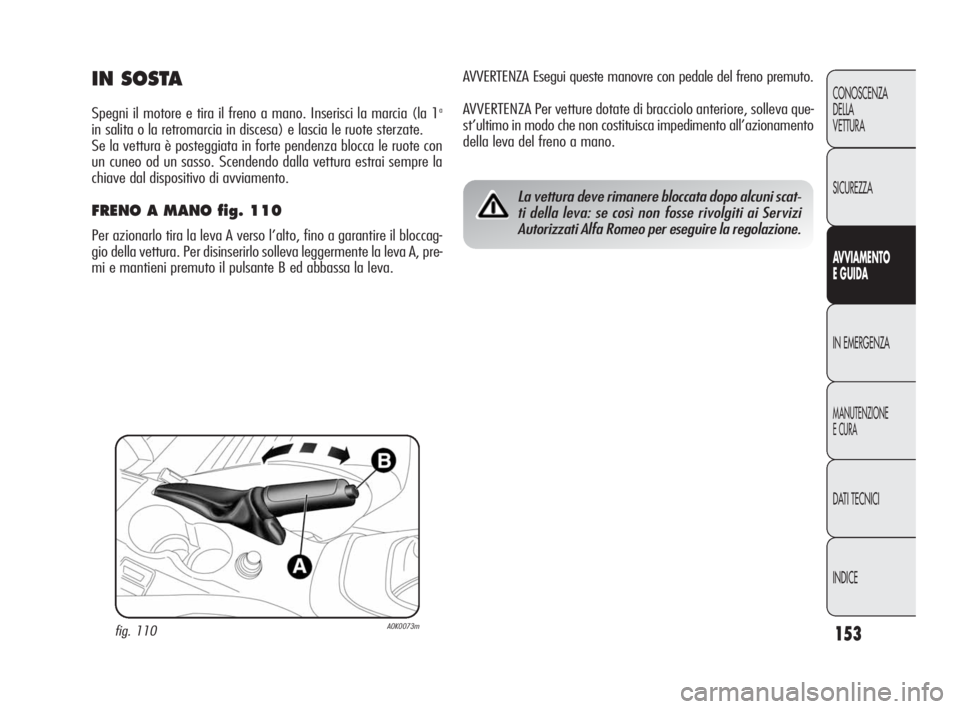

IN SOSTA
Spegni il motore e tira il freno a mano. Inserisci la marcia (la 1a
in salita o la retromarcia in discesa) e lascia le ruote sterzate.
Se la vettura è posteggiata in forte pendenza blocca le ruote con
un cuneo od un sasso. Scendendo dalla vettura estrai sempre la
chiave dal dispositivo di avviamento.
FRENO A MANO fig. 110
Per azionarlo tira la leva A verso l’alto, fino a garantire il bloccag-
gio della vettura. Per disinserirlo solleva leggermente la leva A, pre-
mi e mantieni premuto il pulsante B ed abbassa la leva.
151-160 Alfa Giulietta IT 3ed 31-03-2010 10:42 Pagina 153
Page 155 of 294
154
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AV VIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

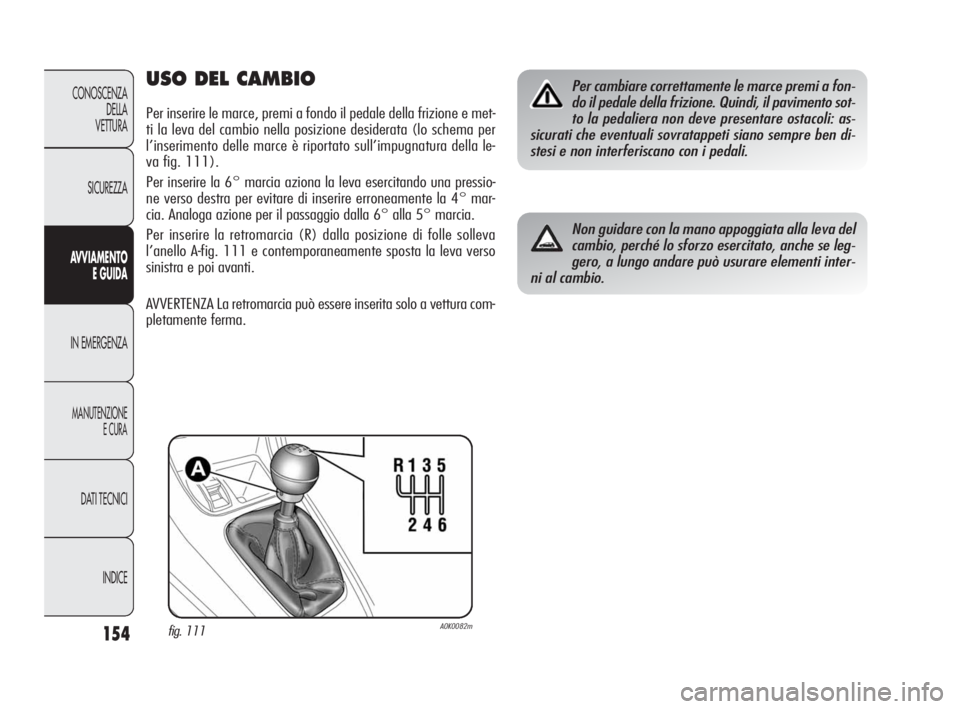

USO DEL CAMBIO
Per inserire le marce, premi a fondo il pedale della frizione e met-
ti la leva del cambio nella posizione desiderata (lo schema per
l’inserimento delle marce è riportato sull’impugnatura della le-
va fig. 111).
Per inserire la 6° marcia aziona la leva esercitando una pressio-
ne verso destra per evitare di inserire erroneamente la 4° mar-
cia. Analoga azione per il passaggio dalla 6° alla 5° marcia.
Per inserire la retromarcia (R) dalla posizione di folle solleva
l’anello A-fig. 111 e contemporaneamente sposta la leva verso
sinistra e poi avanti.
AVVERTENZA La retromarcia può essere inserita solo a vettura com-
pletamente ferma.
fig. 111A0K0082m
Per cambiare correttamente le marce premi a fon-
do il pedale della frizione. Quindi, il pavimento sot-
to la pedaliera non deve presentare ostacoli: as-
sicurati che eventuali sovratappeti siano sempre ben di-
stesi e non interferiscano con i pedali.
Non guidare con la mano appoggiata alla leva del
cambio, perché lo sforzo esercitato, anche se leg-
gero, a lungo andare può usurare elementi inter-
ni al cambio.
151-160 Alfa Giulietta IT 3ed 31-03-2010 10:42 Pagina 154
Page 156 of 294
155
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AV VIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

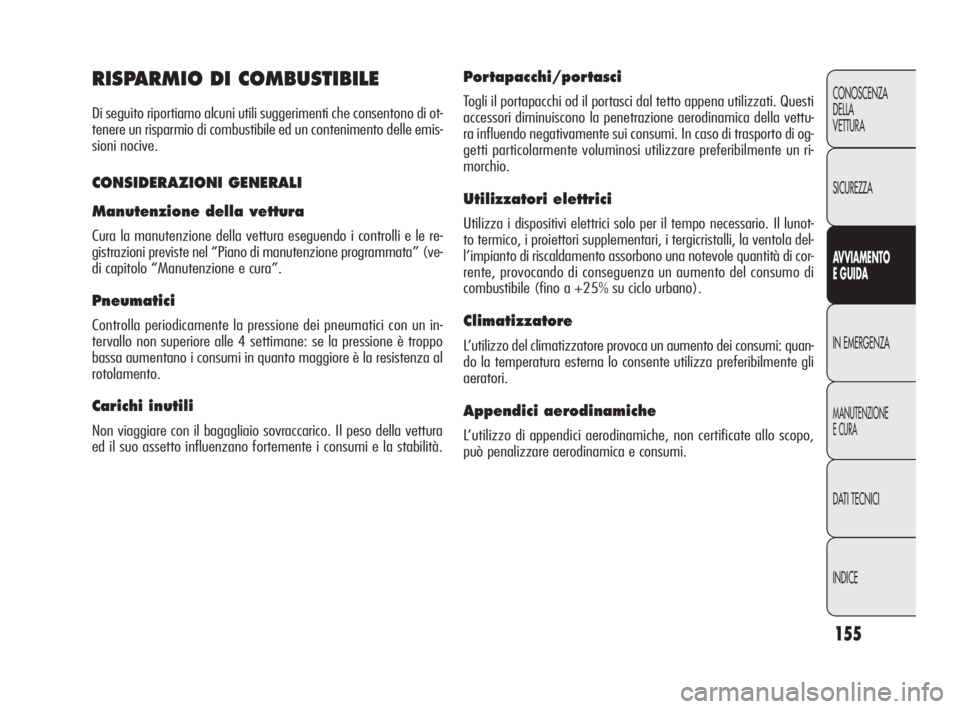

RISPARMIO DI COMBUSTIBILE
Di seguito riportiamo alcuni utili suggerimenti che consentono di ot-
tenere un risparmio di combustibile ed un contenimento delle emis-
sioni nocive.
CONSIDERAZIONI GENERALI
Manutenzione della vettura
Cura la manutenzione della vettura eseguendo i controlli e le re-
gistrazioni previste nel “Piano di manutenzione programmata” (ve-
di capitolo “Manutenzione e cura”.
Pneumatici
Controlla periodicamente la pressione dei pneumatici con un in-
tervallo non superiore alle 4 settimane: se la pressione è troppo
bassa aumentano i consumi in quanto maggiore è la resistenza al
rotolamento.
Carichi inutili
Non viaggiare con il bagagliaio sovraccarico. Il peso della vettura
ed il suo assetto influenzano fortemente i consumi e la stabilità.
Portapacchi/portasci
Togli il portapacchi od il portasci dal tetto appena utilizzati. Questi
accessori diminuiscono la penetrazione aerodinamica della vettu-
ra influendo negativamente sui consumi. In caso di trasporto di og-
getti particolarmente voluminosi utilizzare preferibilmente un ri-
morchio.
Utilizzatori elettrici
Utilizza i dispositivi elettrici solo per il tempo necessario. Il lunot-
to termico, i proiettori supplementari, i tergicristalli, la ventola del-
l’impianto di riscaldamento assorbono una notevole quantità di cor-
rente, provocando di conseguenza un aumento del consumo di
combustibile (fino a +25% su ciclo urbano).
Climatizzatore
L’utilizzo del climatizzatore provoca un aumento dei consumi: quan-
do la temperatura esterna lo consente utilizza preferibilmente gli
aeratori.
Appendici aerodinamiche
L’utilizzo di appendici aerodinamiche, non certificate allo scopo,
può penalizzare aerodinamica e consumi.
151-160 Alfa Giulietta IT 3ed 31-03-2010 10:42 Pagina 155
Page 157 of 294
156
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AV VIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

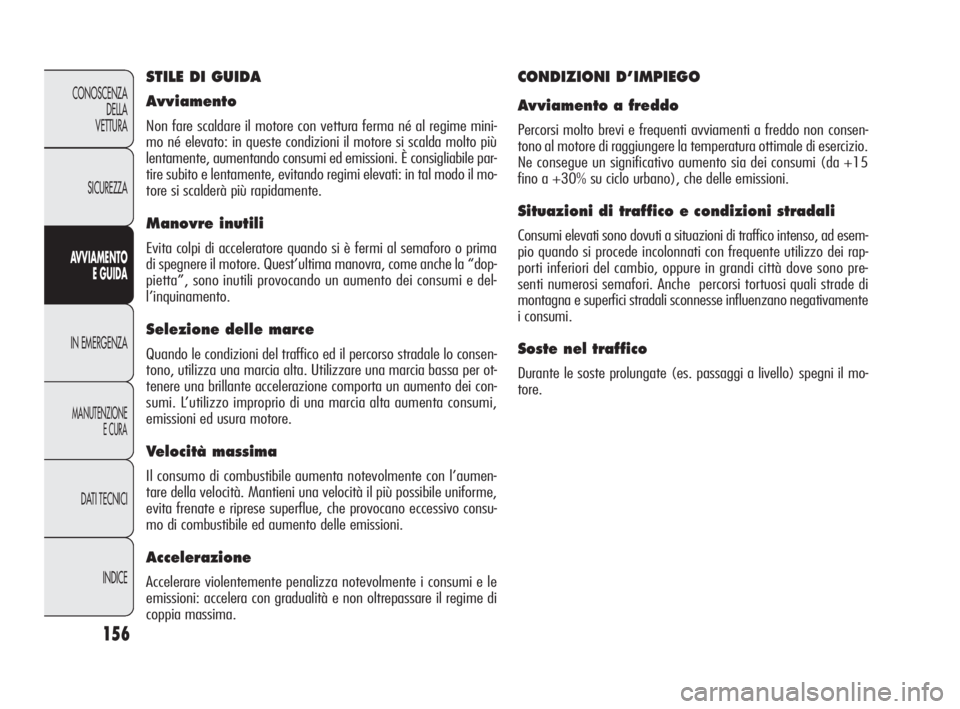

STILE DI GUIDA
Avviamento
Non fare scaldare il motore con vettura ferma né al regime mini-
mo né elevato: in queste condizioni il motore si scalda molto più
lentamente, aumentando consumi ed emissioni. È consigliabile par-
tire subito e lentamente, evitando regimi elevati: in tal modo il mo-
tore si scalderà più rapidamente.
Manovre inutili
Evita colpi di acceleratore quando si è fermi al semaforo o prima
di spegnere il motore. Quest’ultima manovra, come anche la “dop-
pietta”, sono inutili provocando un aumento dei consumi e del-
l’inquinamento.
Selezione delle marce
Quando le condizioni del traffico ed il percorso stradale lo consen-
tono, utilizza una marcia alta. Utilizzare una marcia bassa per ot-
tenere una brillante accelerazione comporta un aumento dei con-
sumi. L’utilizzo improprio di una marcia alta aumenta consumi,
emissioni ed usura motore.
Velocità massima
Il consumo di combustibile aumenta notevolmente con l’aumen-
tare della velocità. Mantieni una velocità il più possibile uniforme,
evita frenate e riprese superflue, che provocano eccessivo consu-
mo di combustibile ed aumento delle emissioni.
Accelerazione
Accelerare violentemente penalizza notevolmente i consumi e le
emissioni: accelera con gradualità e non oltrepassare il regime di
coppia massima.
CONDIZIONI D’IMPIEGO
Avviamento a freddo
Percorsi molto brevi e frequenti avviamenti a freddo non consen-
tono al motore di raggiungere la temperatura ottimale di esercizio.
Ne consegue un significativo aumento sia dei consumi (da +15
fino a +30% su ciclo urbano), che delle emissioni.
Situazioni di traffico e condizioni stradali
Consumi elevati sono dovuti a situazioni di traffico intenso, ad esem-
pio quando si procede incolonnati con frequente utilizzo dei rap-
porti inferiori del cambio, oppure in grandi città dove sono pre-
senti numerosi semafori. Anche percorsi tortuosi quali strade di
montagna e superfici stradali sconnesse influenzano negativamente
i consumi.
Soste nel traffico
Durante le soste prolungate (es. passaggi a livello) spegni il mo-
tore.
151-160 Alfa Giulietta IT 3ed 31-03-2010 10:42 Pagina 156
Page 158 of 294
157
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AV VIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
TRAINO DI RIMORCHI
AVVERTENZE
Per il traino di rimorchi la vettura deve essere dotata di gancio di
traino omologato e di adeguato impianto elettrico. L’installazione
deve essere eseguita da personale specializzato.
Montare eventualmente specchi retrovisori specifici e/o supple-
mentari, nel rispetto delle norme del Codice di Circolazione Stra-
dale vigente.
Ricorda che un rimorchio al traino riduce la possibilità di superare
le pendenze massime, aumenta gli spazi d’arresto ed i tempi per
un sorpasso sempre in relazione al peso complessivo dello stesso.
Nei percorsi in discesa inserisci una marcia bassa, anziché usare co-
stantemente il freno.
Il peso del rimorchio riduce di uguale valore la capacità di carico
della vettura stessa. Per essere sicuri di non superare il peso mas-
simo rimorchiabile (riportato sulla carta di circolazione) tieni con-
to del peso del rimorchio a pieno carico, compresi gli accessori e i
bagagli personali.
Rispetta i limiti di velocità specifici di ogni Paese per i veicoli con
traino di rimorchio. In ogni caso non superare i 100 km/h.
INSTALLAZIONE GANCIO TRAINO
Per l’installazione gancio traino rivolgiti ai Servizi Autorizzati Alfa
Romeo.
Il sistema ABS di cui è dotata la vettura non con-
trolla il sistema frenante del rimorchio. Presta par-
ticolare cautela sui fondi scivolosi.
Non modificare assolutamente l’impianto freni del-
la vettura per il comando del freno del rimorchio.
L’impianto frenante del rimorchio deve essere del
tutto indipendente dall’impianto idraulico della vettura.
151-160 Alfa Giulietta IT 3ed 31-03-2010 10:42 Pagina 157
Page 159 of 294
158
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AV VIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
PNEUMATICI DA NEVE
Utilizza pneumatici da neve delle stesse dimensioni di quelli in
dotazione alla vettura: i Servizi Autorizzati Alfa Romeo ti sapran-
no consigliare sulla scelta del pneumatico più adatto all’uso.
Utilizza questi pneumatici solo in caso di fondo stradale ghiaccia-
to o innevato.
Per il tipo di pneumatico da neve da adottare, per le pressioni di
gonfiaggio e le relative caratteristiche, attieniti scrupolosamente
a quanto riportato al paragrafo “Ruote” nel capitolo “Dati tecnici”.
Le caratteristiche invernali di questi pneumatici si riducono note-
volmente quando la profondità del battistrada è inferiore ai 4 mm.
In questo caso è opportuno sostituirli.
Le specifiche caratteristiche dei pneumatici da neve, fanno sì che,
in condizioni ambientali normali o in caso di lunghe percorrenze
autostradali, le loro prestazioni risultino inferiori rispetto a quelle
dei pneumatici di normale dotazione. Occorre pertanto limitarne
l’impiego alle prestazioni per le quali sono stati omologati.Le caratteristiche invernali di questi pneumatici si riducono note-
volmente quando la profondità del battistrada è inferiore ai 4 mm.
In questo caso è opportuno sostituirli.
Monta su tutte e quattro le ruote pneumatici uguali (marca e pro-
filo) per garantire maggiore sicurezza in marcia ed in frenata ed
una buona manovrabilità. È opportuno non invertire il senso di ro-
tazione dei pneumatici.
La velocità massima del pneumatico da neve con
indicazione “Q” non deve superare i 160 km/h;
con indicazione “T” non deve superare i 190 km/h;
con indicazione H non deve superare i 210 km/h; nel ri-
spetto comunque, delle vigenti norme del Codice di cir-
colazione stradale.
151-160 Alfa Giulietta IT 3ed 31-03-2010 10:42 Pagina 158
Page 160 of 294
159
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AV VIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Con le catene montate, mantieni una velocità mo-
derata; non superare i 50 km/h. Evita le buche,
non salire sui gradini o marciapiedi e non percor-
rere lunghi tratti su strade non innevate, per non dan-
neggiare la vettura ed il manto stradale.
CATENE DA NEVE
L’impiego delle catene da neve è subordinato alle norme vigenti
in ogni Paese. Le catene da neve devono essere applicate solo
sui pneumatici delle ruote anteriori (ruote motrici).
Controlla la tensione delle catene da neve dopo aver percorso al-
cune decine di metri.
Impiega catene da neve ad ingombro ridotto:
– Tutte le versioni: per pneumatici 195/55 R16”, 205/55 R16”
e 225/45 R17” utilizza catene da neve ad ingombro ridotto con
sporgenza massima oltre il profilo del pneumatico pari a 9 mm.
AVVERTENZA Sul ruotino di scorta non possono essere montate le
catene da neve. Se fori una ruota anteriore (motrice) e vi è ne-
cessità di impiego delle catene, devi prelevare dall’asse posterio-
re una ruota normale e montare il ruotino al posto di quest’ulti-
ma. In questo modo avendo due ruote motrici normali, puoi mon-
tare su queste le catene da neve.
LUNGA INATTIVITÀ DELLA VETTURA
Se la vettura deve rimanere ferma per più di un mese, osserva que-
ste precauzioni:
❍parcheggia la vettura in un locale coperto, asciutto e possibil-
mente arieggiato; inserisci una marcia e verifica che il freno a
mano non sia inserito;
❍scollega il morsetto negativo dal polo della batteria e control-
lare lo stato di carica della medesima. Durante il rimessaggio,
questo controllo dovrà essere ripetuto trimestralmente;
❍pulisci e proteggi le parti verniciate applicando cere protettive;
❍pulisci e proteggi la parti metalliche lucide con specifici prodotti
in commercio;
❍cospargi di talco le spazzole in gomma del tergicristallo e del
tergilunotto e lasciale sollevate dai vetri;
❍apri leggermente i finestrini;
❍copri la vettura con un telone in tessuto o in plastica trafora-
ta. Non usare teloni in plastica compatta, che non permetto-
no l’evaporazione dell’umidità presente sulla superficie della
vettura;
❍gonfia i pneumatici a una pressione di +0,5 bar rispetto a quel-
la normalmente prescritta e controllarla periodicamente;
❍se non scolleghi la batteria dall’impianto elettrico, controllane
lo stato di carica ogni trenta giorni;
❍non svuotare l’impianto di raffreddamento del motore.
151-160 Alfa Giulietta IT 3ed 31-03-2010 10:42 Pagina 159
