Alfa Romeo Giulietta 2010 Libretto Uso Manutenzione (in Italian)
Manufacturer: ALFA ROMEO, Model Year: 2010, Model line: Giulietta, Model: Alfa Romeo Giulietta 2010Pages: 294, PDF Dimensioni: 5.21 MB
Page 111 of 294

110
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
SISTEMA VDC
(Vehicle Dynamics Control)
È un sistema di controllo della stabilità della vettura, che aiuta a
mantenere il controllo direzionale in caso di perdita di aderenza dei
pneumatici. Il sistema è in grado di riconoscere situazioni poten-
zialmente pericolose per la stabilità della vettura e interviene au-
tomaticamente sui freni in modo differenziato sulle quattro ruote,
in modo da fornire una coppia stabilizzante della vettura.
Il VDC comprende, a sua volta, i seguenti sistemi:
❍Hill Holder
❍ASR
❍Brake Assist
❍MSR
❍CBC
❍“ELECTRONIC Q2” (“E-Q2”)
❍DST
❍RAB
INTERVENTO DEL SISTEMA
È segnalato dal lampeggio della spiaásul quadro strumenti: se-
gnala che la vettura è in condizioni critiche di stabilità ed ade-
renza.
INSERIMENTO DEL SISTEMA
Il VDC si inserisce automaticamente ad ogni avviamento del mo-
tore e non può essere disinserito.
SISTEMA HILL HOLDER
È parte integrante del sistema VDC ed agevola la partenza in salita.
Si attiva automaticamente nei seguenti casi:
❍in salita: vettura ferma su strada con pendenza maggiore del
5%, motore acceso, pedale freno premuto e cambio in folle o
marcia (diversa dalla retromarcia) inserita;
❍in discesa: vettura ferma su strada con pendenza maggiore del
5%, motore acceso, pedale freno premuto e retromarcia inse-
rita.
In fase di spunto la centralina del sistema VDC mantiene la pres-
sione frenante sulle ruote fino al raggiungimento dalla coppia mo-
tore necessaria alla partenza, o comunque per circa 2 secondi, con-
sentendo di spostare agevolmente il piede destro dal pedale del
freno all’acceleratore.
Trascorso tale tempo, senza che sia stata effettuata la partenza,
il sistema si disattiva automaticamente rilasciando gradualmente
la pressione frenante. Durante questa fase è possibile percepire
un rumore: ciò indica l’imminente movimento della vettura.
AVVERTENZA Il sistema Hill Holder non è un freno di stazionamento.
Non abbandonare la vettura senza aver azionato il freno a mano,
spento il motore ed inserito una marcia.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 110
Page 112 of 294

111
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

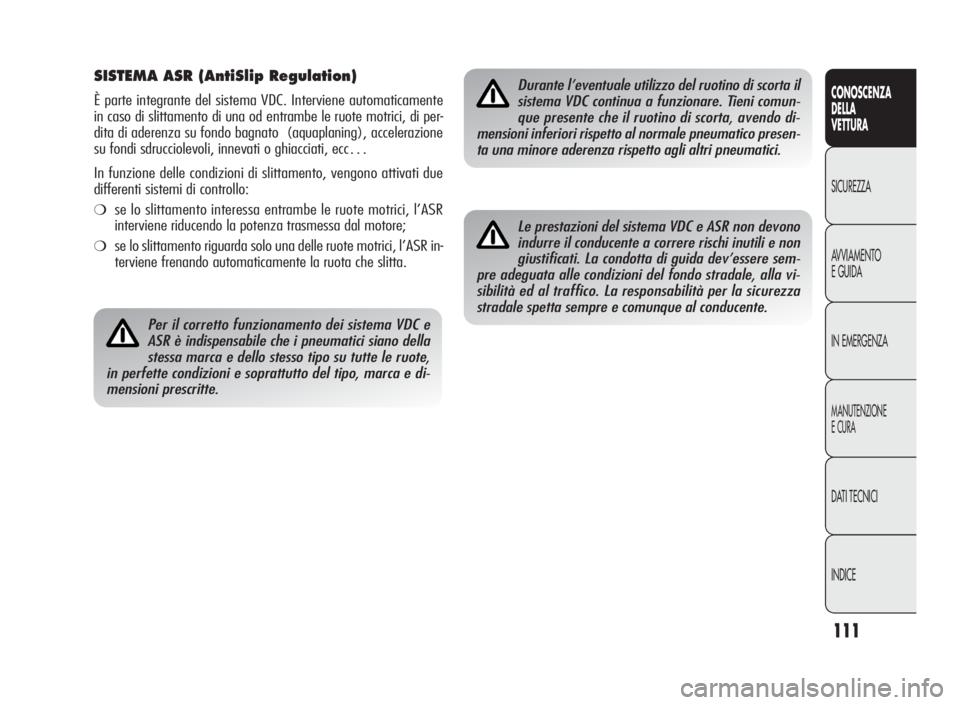

SISTEMA ASR (AntiSlip Regulation)
È parte integrante del sistema VDC. Interviene automaticamente
in caso di slittamento di una od entrambe le ruote motrici, di per-
dita di aderenza su fondo bagnato (aquaplaning), accelerazione
su fondi sdrucciolevoli, innevati o ghiacciati, ecc…
In funzione delle condizioni di slittamento, vengono attivati due
differenti sistemi di controllo:
❍se lo slittamento interessa entrambe le ruote motrici, l’ASR
interviene riducendo la potenza trasmessa dal motore;
❍se lo slittamento riguarda solo una delle ruote motrici, l’ASR in-
terviene frenando automaticamente la ruota che slitta.
Per il corretto funzionamento dei sistema VDC e
ASR è indispensabile che i pneumatici siano della
stessa marca e dello stesso tipo su tutte le ruote,
in perfette condizioni e soprattutto del tipo, marca e di-
mensioni prescritte.
Durante l’eventuale utilizzo del ruotino di scorta il
sistema VDC continua a funzionare. Tieni comun-
que presente che il ruotino di scorta, avendo di-
mensioni inferiori rispetto al normale pneumatico presen-
ta una minore aderenza rispetto agli altri pneumatici.
Le prestazioni del sistema VDC e ASR non devono
indurre il conducente a correre rischi inutili e non
giustificati. La condotta di guida dev’essere sem-
pre adeguata alle condizioni del fondo stradale, alla vi-
sibilità ed al traffico. La responsabilità per la sicurezza
stradale spetta sempre e comunque al conducente.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 111
Page 113 of 294

112
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
SISTEMA “ELECTRONIC Q2” (“E-Q2”)
Il sistema “Electronic Q2” sfrutta l’impianto frenante che crea un
comportamento molto simile ad un differenziale a slittamento li-
mitato.
L’impianto frenante anteriore, in condizioni di accelerazione in
curva, agisce sulla ruota interna, incrementando così la motricità
della ruota esterna (più caricata), ripartendo la coppia tra le ruo-
te motrici anteriori in modo dinamico e continuo secondo le con-
dizioni di guida e del fondo stradale.
Il sistema, abbinato alla sospensione anteriore Mc Pherson, per-
mette una guida particolarmente efficace e sportiva della vettura.
SISTEMA DST (Dynamic Steering Torque)
È la funzione che integra lo sterzo attivo Dual Pinion nelle funzio-
nalità del VDC. In particolari manovre il VDC comanda allo sterzo
di attuare una coppia sterzante per invitare il guidatore a compie-
re la manovra nel miglior modo. La funzionalità prevede l’azione
coordinata di freni e sterzo in modo da incrementare il livello di
sospensioni e sicurezza dell’intera vettura. Lo sterzo attua sul vo-
lante un contributo addizionale di coppia.
SISTEMA RAB (Ready Alert Brake)
(solo con modalità “Dynamic” inserita)
È una funzionalità che consente, mediante il pre-accostamento del-
le pastiglie freno (anteriori e posteriori) dopo una manovra di ra-
pido rilascio del pedale dell’acceleratore, di rendere più pronta la
frenata riducendo in tal modo gli spazi d’arresto.
BRAKE ASSIST
(assistenza nelle frenate d’emergenza)
Il sistema, non escludibile, riconosce le frenate d’emergenza (in
base alla velocità di azionamento del pedale freno) consentendo
di intervenire più velocemente sull’impianto frenante. Il Brake
Assist viene disattivato in caso di avaria del sistema VDC.
SISTEMA MSR
(Motor Schleppmoment Regelung)
È parte integrante dell’ABS ed interviene in caso di cambio bru-
sco di marcia durante la scalata, ridando coppia al motore, evitando
in tal modo il trascinamento eccessivo delle ruote motrici che, so-
prattutto in condizioni di bassa aderenza, possono portare alla per-
dita della stabilità della vettura.
SISTEMA CBC (Cornering Braking Control)
Questa funzione ottimizza la distribuzione della pressione frenan-
te sulle quattro ruote (in modo da sfruttare tutta l’aderenza di-
sponibile a terra) nel caso di frenate in curva con intervento del
sistema ABS. Questo migliora gli spazi di arresto in curva e so-
prattutto la stabilità della vettura.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 112
Page 114 of 294

113
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

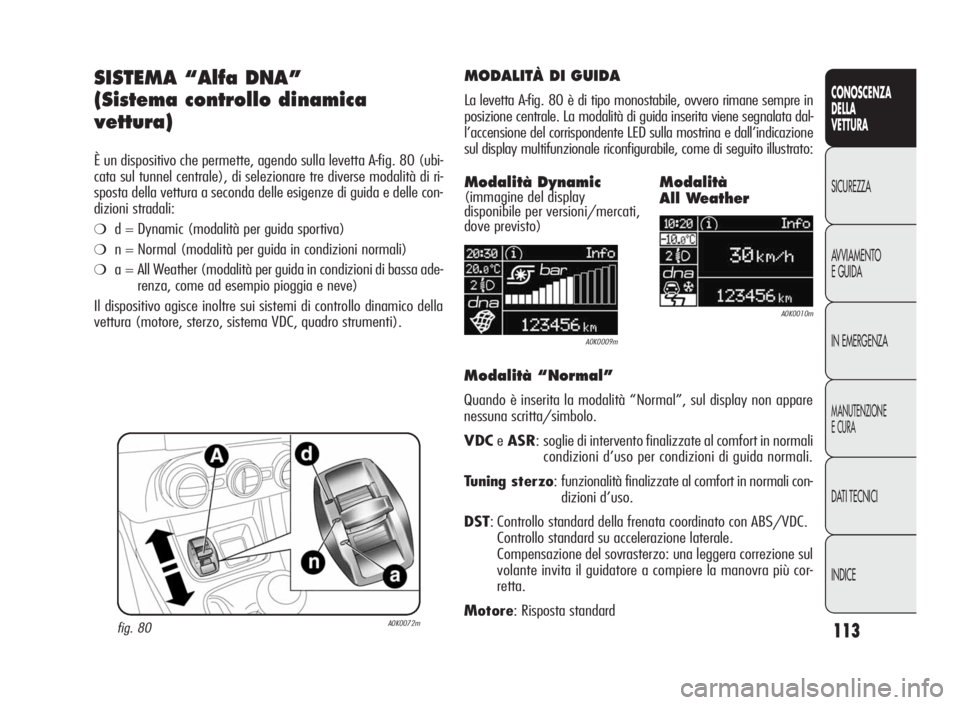

SISTEMA “Alfa DNA”
(Sistema controllo dinamica
vettura)
È un dispositivo che permette, agendo sulla levetta A-fig. 80 (ubi-
cata sul tunnel centrale), di selezionare tre diverse modalità di ri-
sposta della vettura a seconda delle esigenze di guida e delle con-
dizioni stradali:
❍d = Dynamic (modalità per guida sportiva)
❍n = Normal (modalità per guida in condizioni normali)
❍a = All Weather (modalità per guida in condizioni di bassa ade-
renza, come ad esempio pioggia e neve)
Il dispositivo agisce inoltre sui sistemi di controllo dinamico della
vettura (motore, sterzo, sistema VDC, quadro strumenti).
fig. 80A0K0072m
MODALITÀ DI GUIDA
La levetta A-fig. 80 è di tipo monostabile, ovvero rimane sempre in
posizione centrale. La modalità di guida inserita viene segnalata dal-
l’accensione del corrispondente LED sulla mostrina e dall’indicazione
sul display multifunzionale riconfigurabile, come di seguito illustrato:
A0K0009m
A0K0010m
Modalità Dynamic(immagine del display
disponibile per versioni/mercati,
dove previsto)Modalità
All Weather
Modalità “Normal”
Quando è inserita la modalità “Normal”, sul display non appare
nessuna scritta/simbolo.
VDCeASR: soglie di intervento finalizzate al comfort in normali
condizioni d’uso per condizioni di guida normali.
Tuning sterzo: funzionalità finalizzate al comfort in normali con-
dizioni d’uso.
DST: Controllo standard della frenata coordinato con ABS/VDC.
Controllo standard su accelerazione laterale.
Compensazione del sovrasterzo: una leggera correzione sul
volante invita il guidatore a compiere la manovra più cor-
retta.
Motore: Risposta standard
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 113
Page 115 of 294

114
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

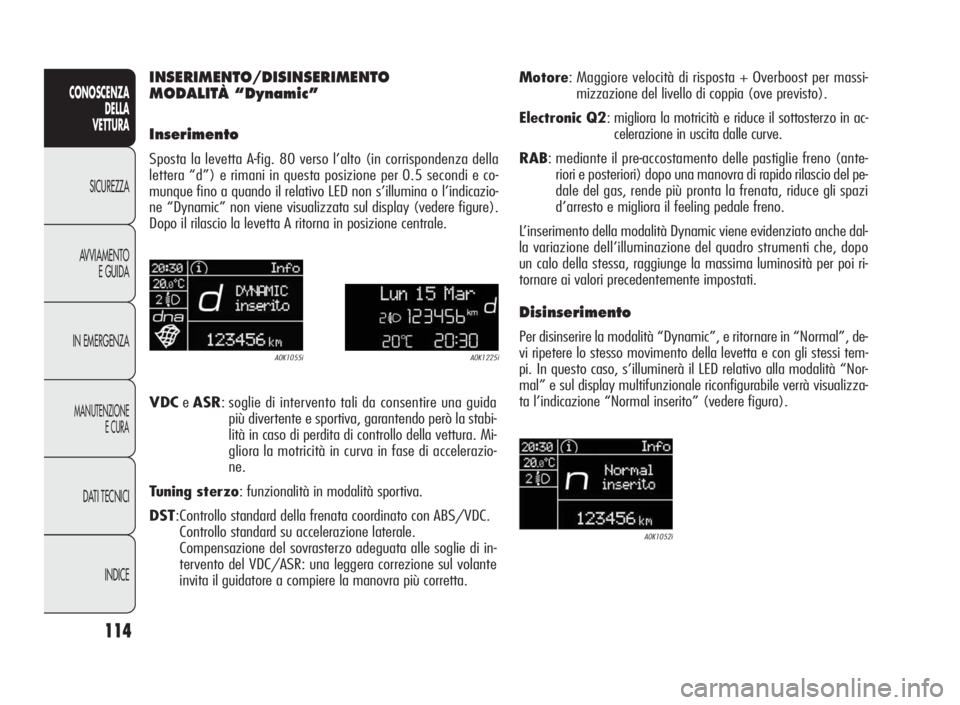

INSERIMENTO/DISINSERIMENTO
MODALITÀ “Dynamic”
Inserimento
Sposta la levetta A-fig. 80 verso l’alto (in corrispondenza della
lettera “d”) e rimani in questa posizione per 0.5 secondi e co-
munque fino a quando il relativo LED non s’illumina o l’indicazio-
ne “Dynamic” non viene visualizzata sul display (vedere figure).
Dopo il rilascio la levetta A ritorna in posizione centrale.Motore: Maggiore velocità di risposta + Overboost per massi-
mizzazione del livello di coppia (ove previsto).
Electronic Q2: migliora la motricità e riduce il sottosterzo in ac-
celerazione in uscita dalle curve.
RAB: mediante il pre-accostamento delle pastiglie freno (ante-
riori e posteriori) dopo una manovra di rapido rilascio del pe-
dale del gas, rende più pronta la frenata, riduce gli spazi
d’arresto e migliora il feeling pedale freno.
L’inserimento della modalità Dynamic viene evidenziato anche dal-
la variazione dell’illuminazione del quadro strumenti che, dopo
un calo della stessa, raggiunge la massima luminosità per poi ri-
tornare ai valori precedentemente impostati.
Disinserimento
Per disinserire la modalità “Dynamic”, e ritornare in “Normal”, de-
vi ripetere lo stesso movimento della levetta e con gli stessi tem-
pi. In questo caso, s’illuminerà il LED relativo alla modalità “Nor-
mal” e sul display multifunzionale riconfigurabile verrà visualizza-
ta l’indicazione “Normal inserito” (vedere figura).
A0K1225iA0K1055i
A0K1052i
VDCeASR: soglie di intervento tali da consentire una guida
più divertente e sportiva, garantendo però la stabi-
lità in caso di perdita di controllo della vettura. Mi-
gliora la motricità in curva in fase di accelerazio-
ne.
Tuning sterzo: funzionalità in modalità sportiva.
DST:Controllo standard della frenata coordinato con ABS/VDC.
Controllo standard su accelerazione laterale.
Compensazione del sovrasterzo adeguata alle soglie di in-
tervento del VDC/ASR: una leggera correzione sul volante
invita il guidatore a compiere la manovra più corretta.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 114
Page 116 of 294

115
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

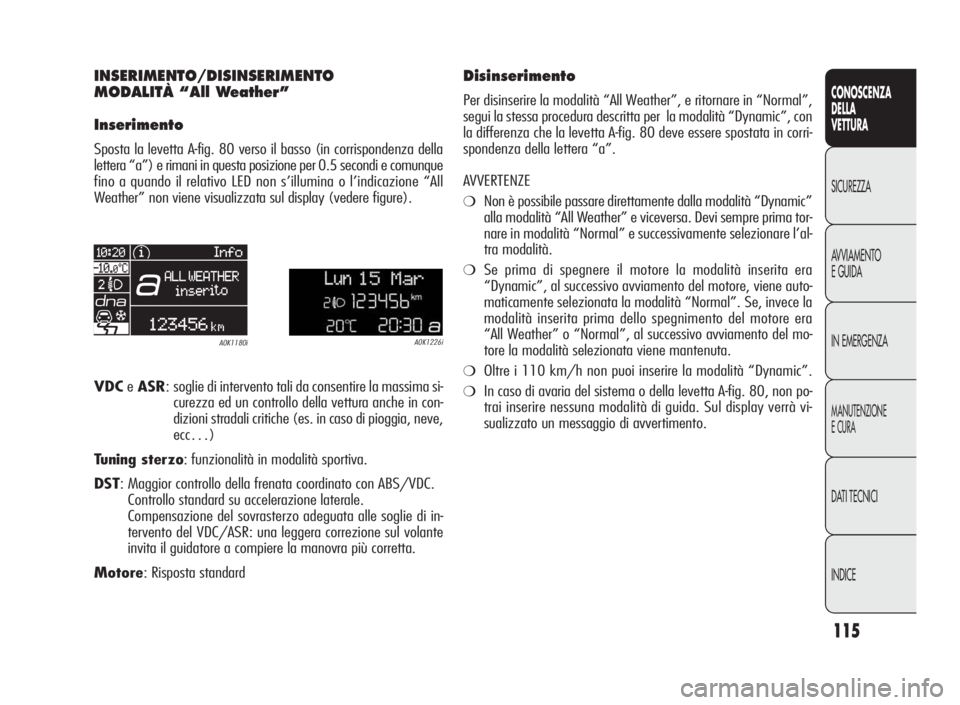

INSERIMENTO/DISINSERIMENTO
MODALITÀ “All Weather”
Inserimento
Sposta la levetta A-fig. 80 verso il basso (in corrispondenza della
lettera “a”) e rimani in questa posizione per 0.5 secondi e comunque
fino a quando il relativo LED non s’illumina o l’indicazione “All
Weather” non viene visualizzata sul display (vedere figure).
A0K1226iA0K1180i
VDCeASR: soglie di intervento tali da consentire la massima si-
curezza ed un controllo della vettura anche in con-
dizioni stradali critiche (es. in caso di pioggia, neve,
ecc…)
Tuning sterzo: funzionalità in modalità sportiva.
DST: Maggior controllo della frenata coordinato con ABS/VDC.
Controllo standard su accelerazione laterale.
Compensazione del sovrasterzo adeguata alle soglie di in-
tervento del VDC/ASR: una leggera correzione sul volante
invita il guidatore a compiere la manovra più corretta.
Motore: Risposta standard
Disinserimento
Per disinserire la modalità “All Weather”, e ritornare in “Normal”,
segui la stessa procedura descritta per la modalità “Dynamic”, con
la differenza che la levetta A-fig. 80 deve essere spostata in corri-
spondenza della lettera “a”.
AVVERTENZE
❍Non è possibile passare direttamente dalla modalità “Dynamic”
alla modalità “All Weather” e viceversa. Devi sempre prima tor-
nare in modalità “Normal” e successivamente selezionare l’al-
tra modalità.
❍Se prima di spegnere il motore la modalità inserita era
“Dynamic”, al successivo avviamento del motore, viene auto-
maticamente selezionata la modalità “Normal”. Se, invece la
modalità inserita prima dello spegnimento del motore era
“All Weather” o “Normal”, al successivo avviamento del mo-
tore la modalità selezionata viene mantenuta.
❍Oltre i 110 km/h non puoi inserire la modalità “Dynamic”.
❍In caso di avaria del sistema o della levetta A-fig. 80, non po-
trai inserire nessuna modalità di guida. Sul display verrà vi-
sualizzato un messaggio di avvertimento.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 115
Page 117 of 294

116
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

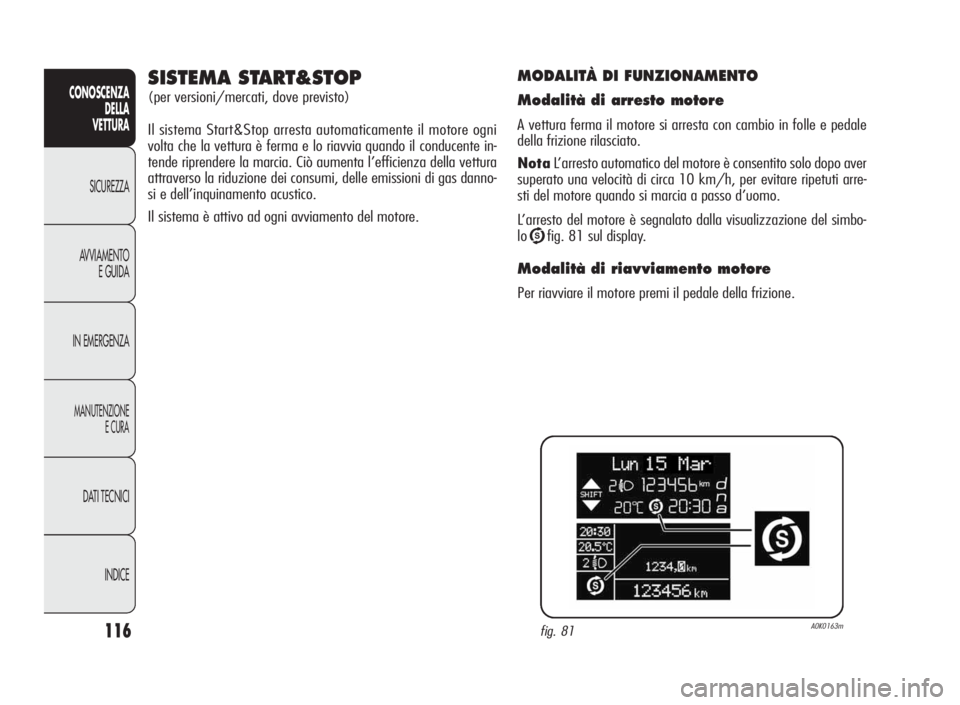

MODALITÀ DI FUNZIONAMENTO
Modalità di arresto motore
A vettura ferma il motore si arresta con cambio in folle e pedale
della frizione rilasciato.
NotaL’arresto automatico del motore è consentito solo dopo aver
superato una velocità di circa 10 km/h, per evitare ripetuti arre-
sti del motore quando si marcia a passo d’uomo.
L’arresto del motore è segnalato dalla visualizzazione del simbo-
lo
Ufig. 81 sul display.
Modalità di riavviamento motore
Per riavviare il motore premi il pedale della frizione.
fig. 81A0K0163m
SISTEMA START&STOP
(per versioni/mercati, dove previsto)
Il sistema Start&Stop arresta automaticamente il motore ogni
volta che la vettura è ferma e lo riavvia quando il conducente in-
tende riprendere la marcia. Ciò aumenta l’efficienza della vettura
attraverso la riduzione dei consumi, delle emissioni di gas danno-
si e dell’inquinamento acustico.
Il sistema è attivo ad ogni avviamento del motore.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 116
Page 118 of 294

117
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
ATTIVAZIONE/DISATTIVAZIONE
MANUALE SISTEMA
Per attivare/disattivare manualmente il sistema premi il pulsanteT
fig. 82 posto sulla mostrina comandi plancia.
Attivazione sistema Start&Stop
L’attivazione del sistema Start&Stop è segnalata dalla visualizza-
zione di un messaggio sul display. In questa condizione il LED A-fig.
82 ubicato sopra il pulsante
Tè spento.
Disattivazione sistema Start&Stop
❍Versioni con display multifunzionale: la disattivazione del si-
stema Start&Stop è segnalata dalla visualizzazione di un mes-
saggio sul display.
❍Versioni con display multifunzionale riconfigurabile: la disatti-
vazione del sistema Start&Stop è segnalata dalla visualizza-
zione del simbolo
T+ messaggio sul display.
Con sistema disattivato il LED A-fig. 82 è acceso.
fig. 82A0K0121m
CONDIZIONI DI MANCATO ARRESTO MOTORE
Con sistema attivo, per esigenze di comfort, contenimento emis-
sioni e di sicurezza, il motore non si arresta in particolari condizioni,
fra cui:
❍motore ancora freddo;
❍temperatura esterna particolarmente fredda;
❍batteria non sufficientemente carica;
❍lunotto termico attivato;
❍tergicristallo funzionante alla massima velocità;
❍rigenerazione trappola del particolato (DPF) in corso (solo per
motori Diesel);
❍porta conducente non chiusa;
❍cintura di sicurezza guidatore non allacciata;
❍retromarcia inserita (ad esempio per le manovre di parcheg-
gio);
❍per versioni dotate di climatizzatore automatico bizona (per
versioni/mercati, dove previsto), qualora non sia stato anco-
ra raggiunto un adeguato livello di comfort termico oppure at-
tivazione funzione MAX-DEF;
❍nel primo periodo d’uso, per inizializzazione del sistema.
In questi casi viene visualizzato un messaggio sul display e, per
versioni/mercati dove previsto, si ha il lampeggio del simbolo
U
sul display.
Qualora si volesse privilegiare il comfort clima-
tico, è possibile disabilitare il sistema Start&Stop
per poter consentire un funzionamento continuo
dell’impianto di climatizzazione.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 117
Page 119 of 294

118
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
Note
Se la frizione non viene premuta, allo scadere dei 3 minuti circa
dallo spegnimento del motore, il riavviamento motore sarà possi-
bile soltanto mediante la chiave di avviamento.
Nei casi indesiderati di arresto motore, dovuti ad esempio a bru-
schi rilasci del pedale frizione con marcia inserita, se il sistema
Start&Stop è attivo, è possibile riavviare il motore premendo a fon-
do il pedale frizione o mettendo il cambio in folle.
CONDIZIONI DI RIAVVIAMENTO MOTORE
Per esigenze di comfort, contenimento delle emissioni inquinanti
e per ragioni di sicurezza, il motore può riavviarsi automaticamente
senza alcuna azione da parte del guidatore, se si verificano alcu-
ne condizioni, fra cui:
❍batteria non sufficientemente carica;
❍tergicristallo funzionante alla massima velocità;
❍ridotta depressione dell’impianto frenante (ad esempio in se-
guito a ripetute pressioni sul pedale freno);
❍vettura in movimento (ad esempio nei casi di percorrenza su
strade in pendenza);
❍arresto del motore mediante sistema Start&Stop superiore a
circa 3 minuti;
❍per versioni dotate di climatizzatore automatico bizona (per
versioni/mercati, dove previsto), per consentire un adeguato
livello di comfort termico oppure attivazione funzione MAX-DEF.
Con marcia inserita, il riavviamento automatico del motore è con-
sentito solo premendo a fondo il pedale della frizione. L’operazio-
ne è segnalata al guidatore dalla visualizzazione di un messaggio
sul display e, per versioni/mercati dove previsto, dal lampeggio
del simbolo
U.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 118
Page 120 of 294

119
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
FUNZIONI DI SICUREZZA
Nelle condizioni di arresto motore mediante il sistema Start&Stop,
se il guidatore slaccia la propria cintura di sicurezza e apre la por-
ta lato guida o lato passeggero, il riavvio motore è consentito so-
lamente mediante la chiave di avviamento.
Questa condizione è segnalata al guidatore sia tramite un buzzer,
sia attraverso il lampeggio del simbolo
Usul display (su alcune
versioni unitamente alla visualizzazione di un messaggio).
FUNZIONE DI “ENERGY SAVING”
(per versioni/mercati, dove previsto)
Se, a seguito di un riavviamento automatico del motore, il guidato-
re non esegue nessuna azione sulla vettura per un tempo prolunga-
to di circa 3 minuti, il sistema Start&Stop arresta definitivamente il
motore per evitare consumi di carburante. In questi casi l’avviamento
motore è consentito soltanto mediante la chiave di avviamento.
NOTA È possibile, in ogni caso, mantenere comunque il motore
avviato disattivando il sistema Start&Stop.
IRREGOLARITÀ DI FUNZIONAMENTO
In caso di malfunzionamenti il sistema Start&Stop si disattiva.
Il guidatore viene informato dell’anomalia mediante l’accensione
del simbolo
Usul display in modalità lampeggiante del quadro
strumenti unitamente, su alcune versioni, alla visualizzazione di un
messaggio. In questo caso rivolgiti ai Servizi Autorizzati Alfa
Romeo.

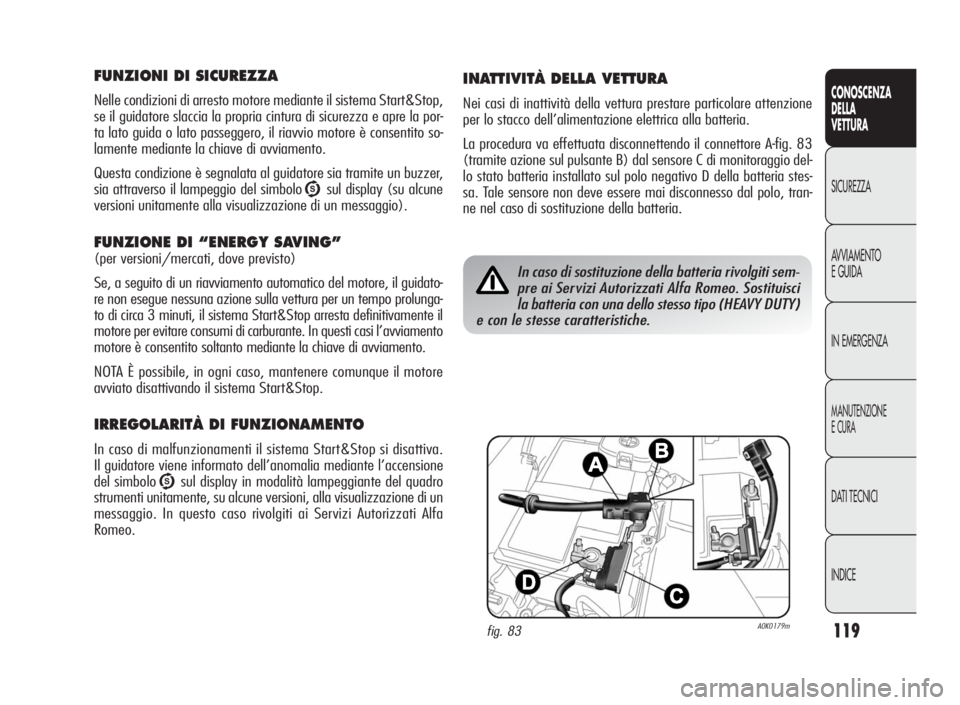

INATTIVITÀ DELLA VETTURA
Nei casi di inattività della vettura prestare particolare attenzione
per lo stacco dell’alimentazione elettrica alla batteria.
La procedura va effettuata disconnettendo il connettore A-fig. 83
(tramite azione sul pulsante B) dal sensore C di monitoraggio del-
lo stato batteria installato sul polo negativo D della batteria stes-
sa. Tale sensore non deve essere mai disconnesso dal polo, tran-
ne nel caso di sostituzione della batteria.
fig. 83A0K0179m
In caso di sostituzione della batteria rivolgiti sem-
pre ai Servizi Autorizzati Alfa Romeo. Sostituisci
la batteria con una dello stesso tipo (HEAVY DUTY)
e con le stesse caratteristiche.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 119
