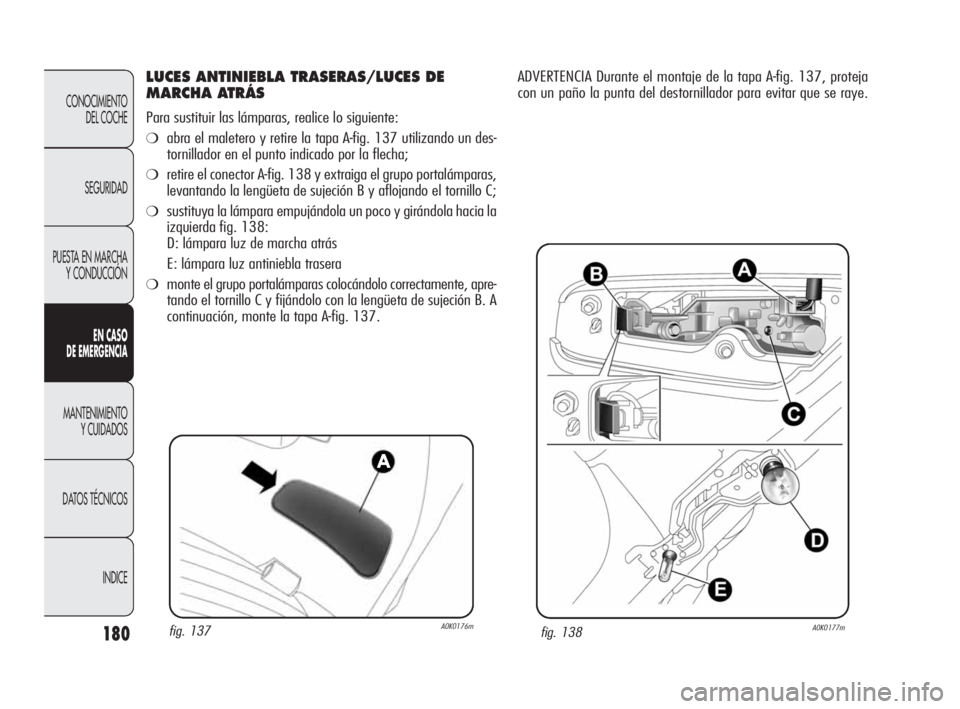

LUCES ANTINIEBLA TRASERAS/LUCES DE
MARCHA ATRÁS
Para sustituir las lámparas, realice lo siguiente:
❍abra el maletero y retire la tapa A-fig. 137 utilizando un des-
tornillador en el punto indicado por la flecha;
❍retire el conector A-fig. 138 y extraiga el grupo portalámparas,
levantando la lengüeta de sujeción B y aflojando el tornillo C;
❍sustituya la lámpara empujándola un poco y girándola hacia la
izquierda fig. 138:
D: lámpara luz de marcha atrás
E: lámpara luz antiniebla trasera
❍monte el grupo portalámparas colocándolo correctamente, apre-
tando el tornillo C y fijándolo con la lengüeta de sujeción B. A
continuación, monte la tapa A-fig. 137.
fig. 137A0K0176mfig. 138A0K0177m
ADVERTENCIA Durante el montaje de la tapa A-fig. 137, proteja
con un paño la punta del destornillador para evitar que se raye.
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 180

181
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

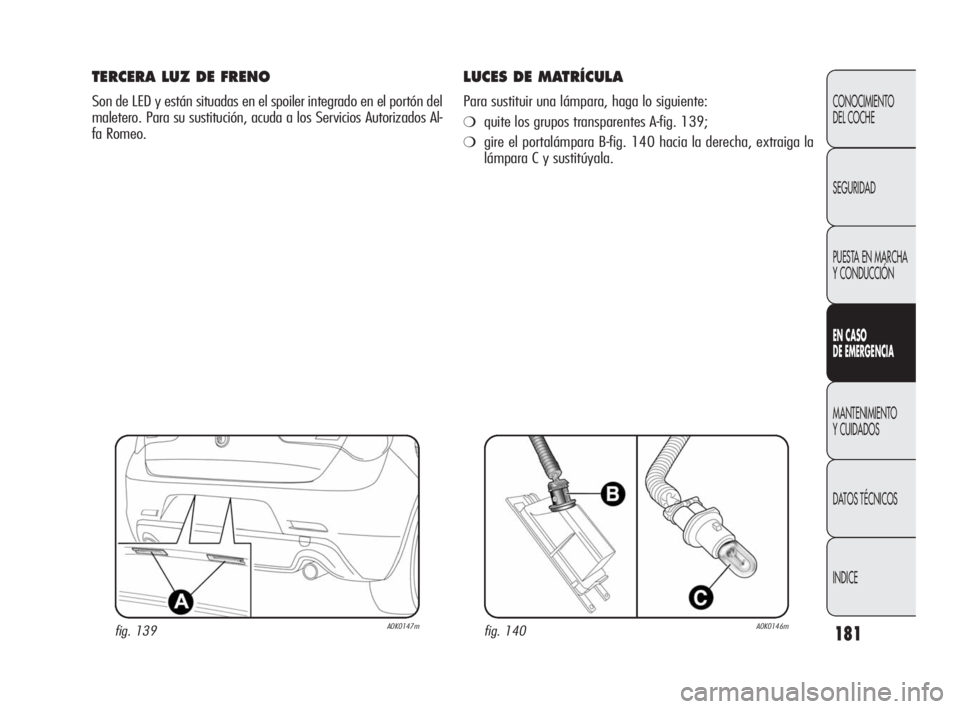

TERCERA LUZ DE FRENO
Son de LED y están situadas en el spoiler integrado en el portón del
maletero. Para su sustitución, acuda a los Servicios Autorizados Al-
fa Romeo.
LUCES DE MATRÍCULA
Para sustituir una lámpara, haga lo siguiente:
❍quite los grupos transparentes A-fig. 139;
❍gire el portalámpara B-fig. 140 hacia la derecha, extraiga la
lámpara C y sustitúyala.
fig. 139A0K0147mfig. 140A0K0146m
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 181

182
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
SUSTITUCIÓN DE LA LÁMPARA
INTERIOR
PLAFÓN DELANTERO
Para sustituir la lámpara, haga lo siguiente:
❍desmonte el plafón A-fig. 141 actuando en los puntos indica-
dos por las flechas;
❍abra la tapa B-fig. 142 y sustituya las lámparas C soltándolas
de los contactos laterales. Luego compruebe que las nuevas
lámparas estén correctamente bloqueadas entre los contactos;
❍vuelva a cerrar la tapa B-fig. 142 y fije el plafón A-fig. 141
en su alojamiento asegurándose de que quede correctamente
bloqueado.
fig. 141A0K0090m
fig. 142A0K0089m
fig. 143A0K0062m
PLAFÓN TRASERO
Para sustituir la lámpara, haga lo siguiente:
❍desmonte el plafón A-fig. 143 actuando en los puntos indica-
dos por las flechas;
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 182

183
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

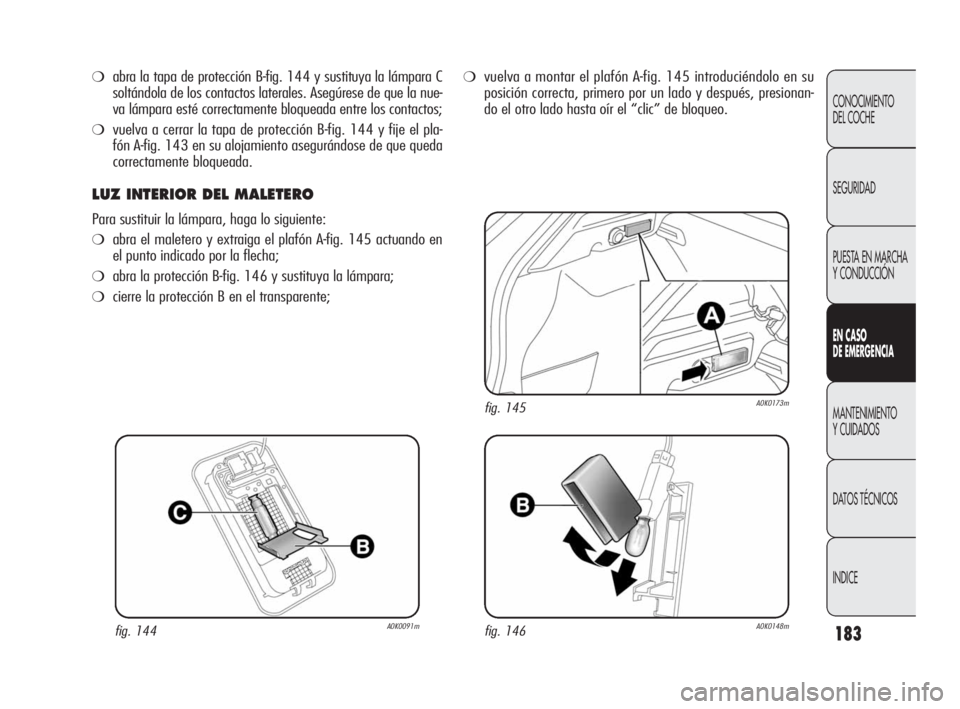

❍abra la tapa de protección B-fig. 144 y sustituya la lámpara C
soltándola de los contactos laterales. Asegúrese de que la nue-
va lámpara esté correctamente bloqueada entre los contactos;
❍vuelva a cerrar la tapa de protección B-fig. 144 y fije el pla-
fón A-fig. 143 en su alojamiento asegurándose de que queda
correctamente bloqueada.
LUZ INTERIOR DEL MALETERO
Para sustituir la lámpara, haga lo siguiente:
❍abra el maletero y extraiga el plafón A-fig. 145 actuando en
el punto indicado por la flecha;
❍abra la protección B-fig. 146 y sustituya la lámpara;
❍cierre la protección B en el transparente;
❍vuelva a montar el plafón A-fig. 145 introduciéndolo en su
posición correcta, primero por un lado y después, presionan-
do el otro lado hasta oír el “clic” de bloqueo.
fig. 146A0K0148m
fig. 145A0K0173m
fig. 144A0K0091m
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 183

184
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

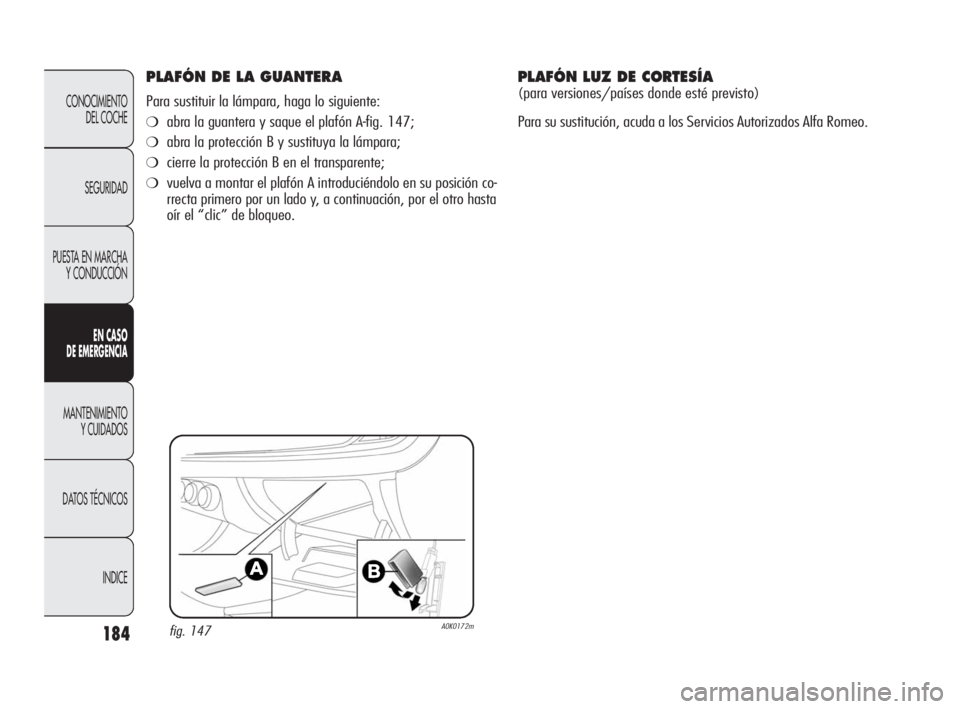

PLAFÓN DE LA GUANTERA
Para sustituir la lámpara, haga lo siguiente:
❍abra la guantera y saque el plafón A-fig. 147;
❍abra la protección B y sustituya la lámpara;
❍cierre la protección B en el transparente;
❍vuelva a montar el plafón A introduciéndolo en su posición co-
rrecta primero por un lado y, a continuación, por el otro hasta
oír el “clic” de bloqueo.
fig. 147A0K0172m
PLAFÓN LUZ DE CORTESÍA
(para versiones/países donde esté previsto)
Para su sustitución, acuda a los Servicios Autorizados Alfa Romeo.
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 184

185
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

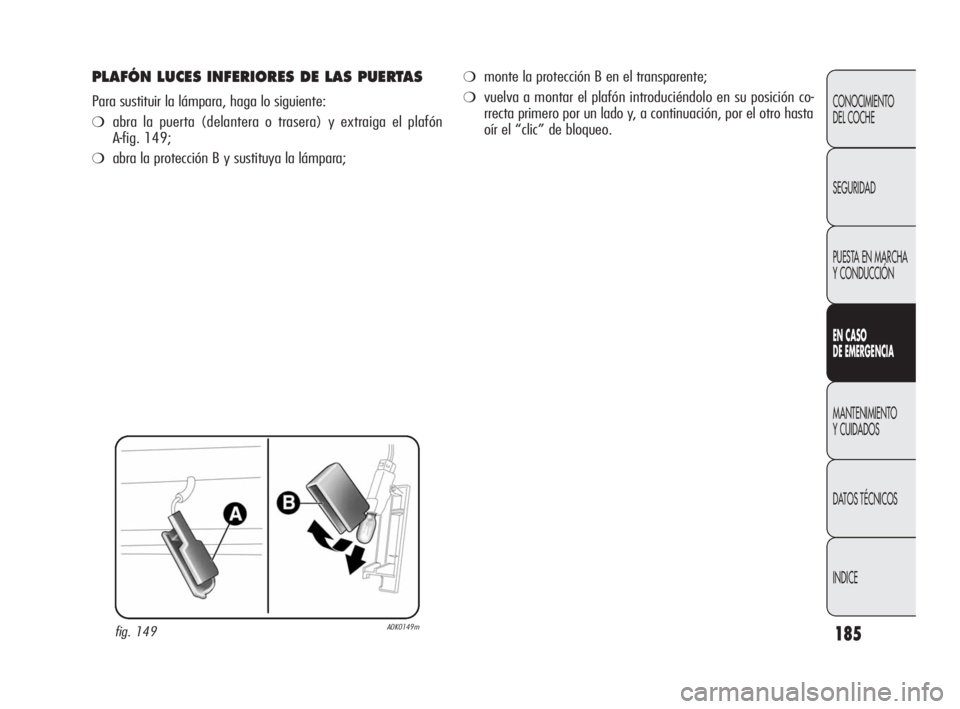

PLAFÓN LUCES INFERIORES DE LAS PUERTAS
Para sustituir la lámpara, haga lo siguiente:
❍abra la puerta (delantera o trasera) y extraiga el plafón
A-fig. 149;
❍abra la protección B y sustituya la lámpara;
fig. 149A0K0149m
❍monte la protección B en el transparente;
❍vuelva a montar el plafón introduciéndolo en su posición co-
rrecta primero por un lado y, a continuación, por el otro hasta
oír el “clic” de bloqueo.
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 185

186
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

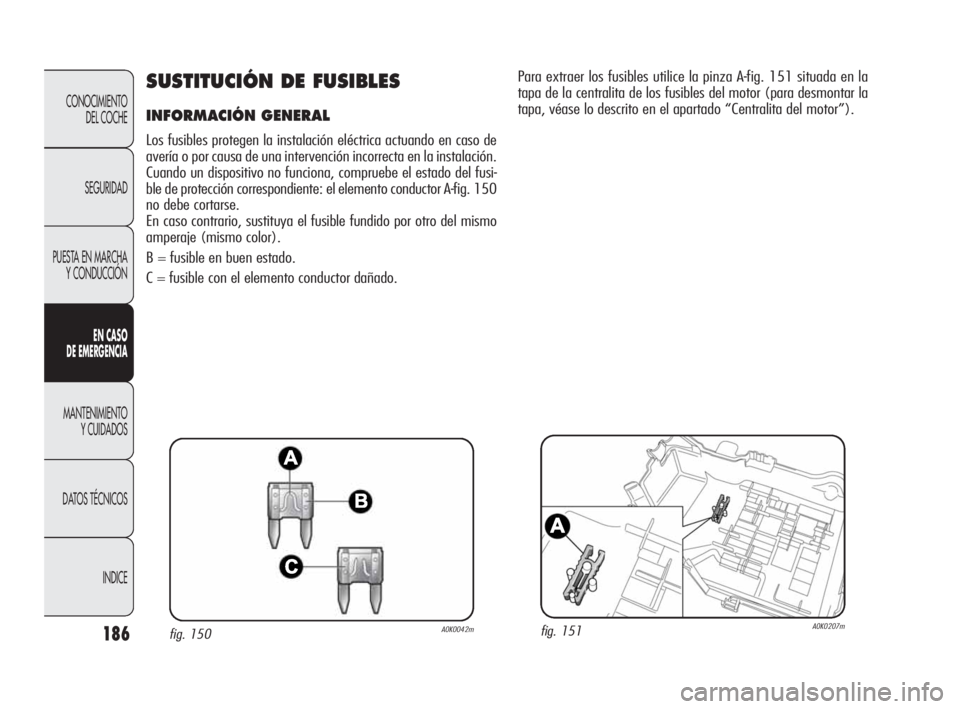

SUSTITUCIÓN DE FUSIBLES
INFORMACIÓN GENERAL
Los fusibles protegen la instalación eléctrica actuando en caso de
avería o por causa de una intervención incorrecta en la instalación.
Cuando un dispositivo no funciona, compruebe el estado del fusi-
ble de protección correspondiente: el elemento conductor A-fig. 150
no debe cortarse.
En caso contrario, sustituya el fusible fundido por otro del mismo
amperaje (mismo color).
B = fusible en buen estado.
C = fusible con el elemento conductor dañado.
fig. 150A0K0042mfig. 151A0K0207m
Para extraer los fusibles utilice la pinza A-fig. 151 situada en la
tapa de la centralita de los fusibles del motor (para desmontar la
tapa, véase lo descrito en el apartado “Centralita del motor”).
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 186

187
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

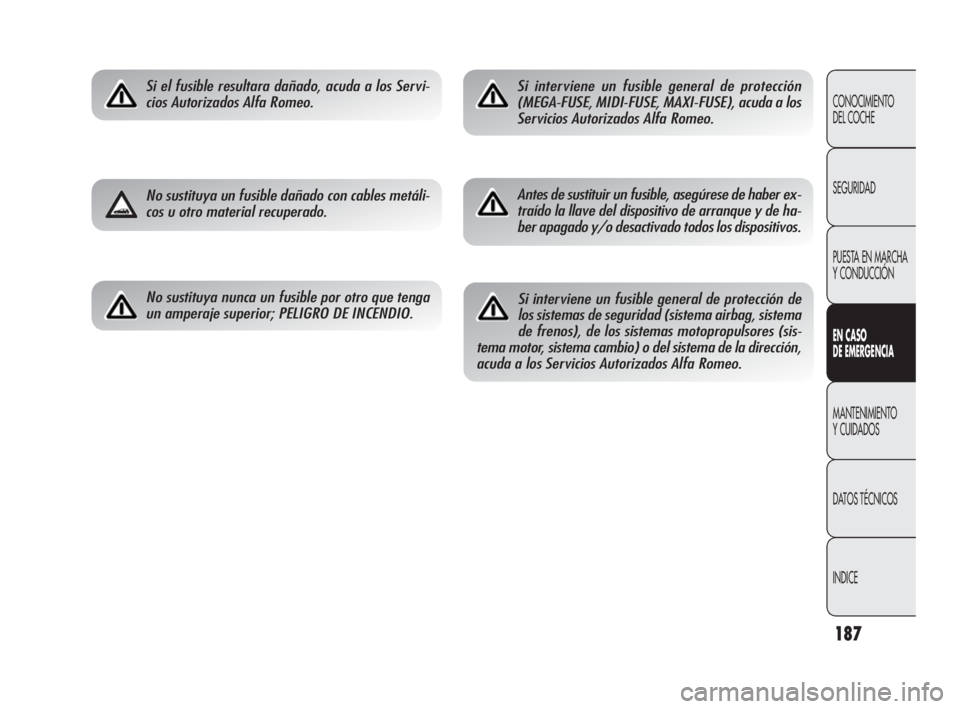

Si el fusible resultara dañado, acuda a los Servi-
cios Autorizados Alfa Romeo.
No sustituya un fusible dañado con cables metáli-
cos u otro material recuperado.
No sustituya nunca un fusible por otro que tenga
un amperaje superior; PELIGRO DE INCENDIO.
Si interviene un fusible general de protección
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE), acuda a los
Servicios Autorizados Alfa Romeo.
Antes de sustituir un fusible, asegúrese de haber ex-
traído la llave del dispositivo de arranque y de ha-
ber apagado y/o desactivado todos los dispositivos.
Si interviene un fusible general de protección de
los sistemas de seguridad (sistema airbag, sistema
de frenos), de los sistemas motopropulsores (sis-
tema motor, sistema cambio) o del sistema de la dirección,
acuda a los Servicios Autorizados Alfa Romeo.
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 187

188
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
Si tiene que lavar el compartimento del
motor tenga cuidado de no dirigir el cho-
rro de agua contra la centralita de fusibles
ni a la altura de los motores del limpiaparabrisas.

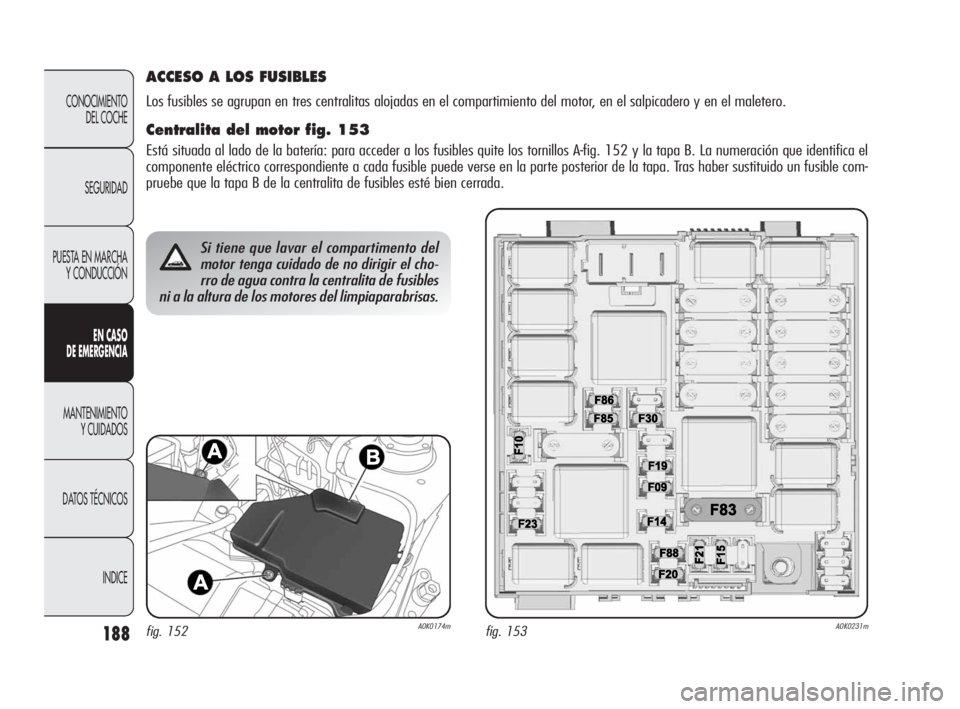

ACCESO A LOS FUSIBLES
Los fusibles se agrupan en tres centralitas alojadas en el compartimiento del motor, en el salpicadero y en el maletero.
Centralita del motor fig. 153
Está situada al lado de la batería: para acceder a los fusibles quite los tornillos A-fig. 152 y la tapa B. La numeración que identifica el
componente eléctrico correspondiente a cada fusible puede verse en la parte posterior de la tapa. Tras haber sustituido un fusible com-
pruebe que la tapa B de la centralita de fusibles esté bien cerrada.
fig. 152A0K0174mfig. 153A0K0231m
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 188

189
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

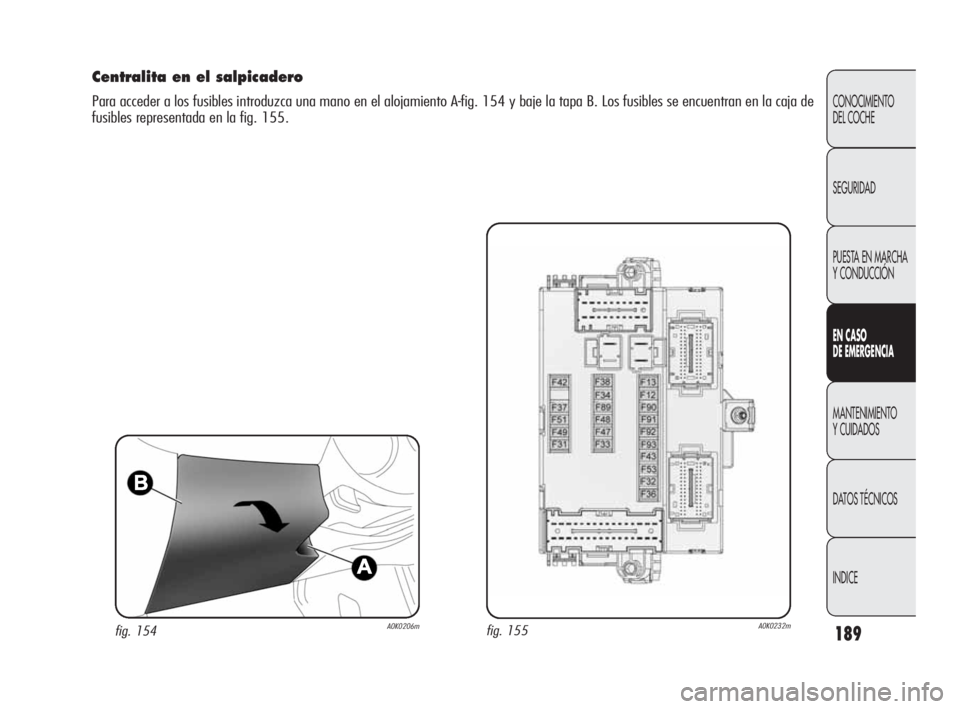

Centralita en el salpicadero
Para acceder a los fusibles introduzca una mano en el alojamiento A-fig. 154 y baje la tapa B. Los fusibles se encuentran en la caja de
fusibles representada en la fig. 155.
fig. 154A0K0206mfig. 155A0K0232m
