150
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

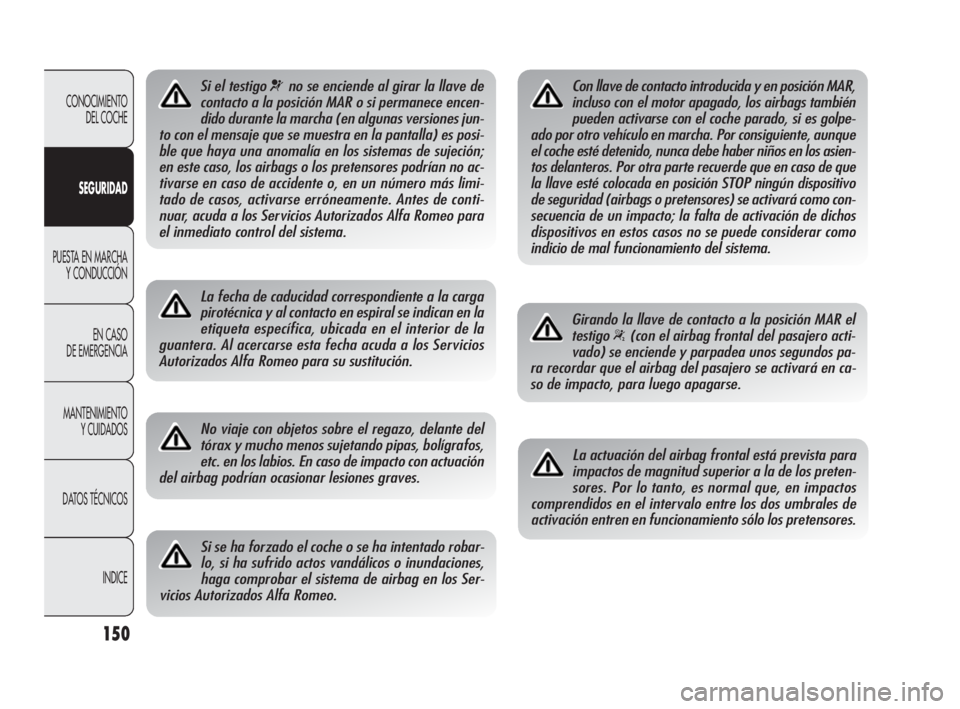

Si el testigo ¬no se enciende al girar la llave de
contacto a la posición MAR o si permanece encen-
dido durante la marcha (en algunas versiones jun-
to con el mensaje que se muestra en la pantalla) es posi-
ble que haya una anomalía en los sistemas de sujeción;
en este caso, los airbags o los pretensores podrían no ac-
tivarse en caso de accidente o, en un número más limi-
tado de casos, activarse erróneamente. Antes de conti-
nuar, acuda a los Servicios Autorizados Alfa Romeo para
el inmediato control del sistema.
La fecha de caducidad correspondiente a la carga
pirotécnica y al contacto en espiral se indican en la
etiqueta específica, ubicada en el interior de la
guantera. Al acercarse esta fecha acuda a los Servicios
Autorizados Alfa Romeo para su sustitución.
No viaje con objetos sobre el regazo, delante del
tórax y mucho menos sujetando pipas, bolígrafos,
etc. en los labios. En caso de impacto con actuación
del airbag podrían ocasionar lesiones graves.
Si se ha forzado el coche o se ha intentado robar-
lo, si ha sufrido actos vandálicos o inundaciones,
haga comprobar el sistema de airbag en los Ser-
vicios Autorizados Alfa Romeo.
Con llave de contacto introducida y en posición MAR,
incluso con el motor apagado, los airbags también
pueden activarse con el coche parado, si es golpe-
ado por otro vehículo en marcha. Por consiguiente, aunque
el coche esté detenido, nunca debe haber niños en los asien-
tos delanteros. Por otra parte recuerde que en caso de que
la llave esté colocada en posición STOP ningún dispositivo
de seguridad (airbags o pretensores) se activará como con-
secuencia de un impacto; la falta de activación de dichos
dispositivos en estos casos no se puede considerar como
indicio de mal funcionamiento del sistema.
Girando la llave de contacto a la posición MAR el
testigo
“(con el airbag frontal del pasajero acti-
vado) se enciende y parpadea unos segundos pa-
ra recordar que el airbag del pasajero se activará en ca-
so de impacto, para luego apagarse.
La actuación del airbag frontal está prevista para
impactos de magnitud superior a la de los preten-
sores. Por lo tanto, es normal que, en impactos
comprendidos en el intervalo entre los dos umbrales de
activación entren en funcionamiento sólo los pretensores.
131-150 Alfa Giulietta E 4ed 26-04-2010 11:47 Pagina 150

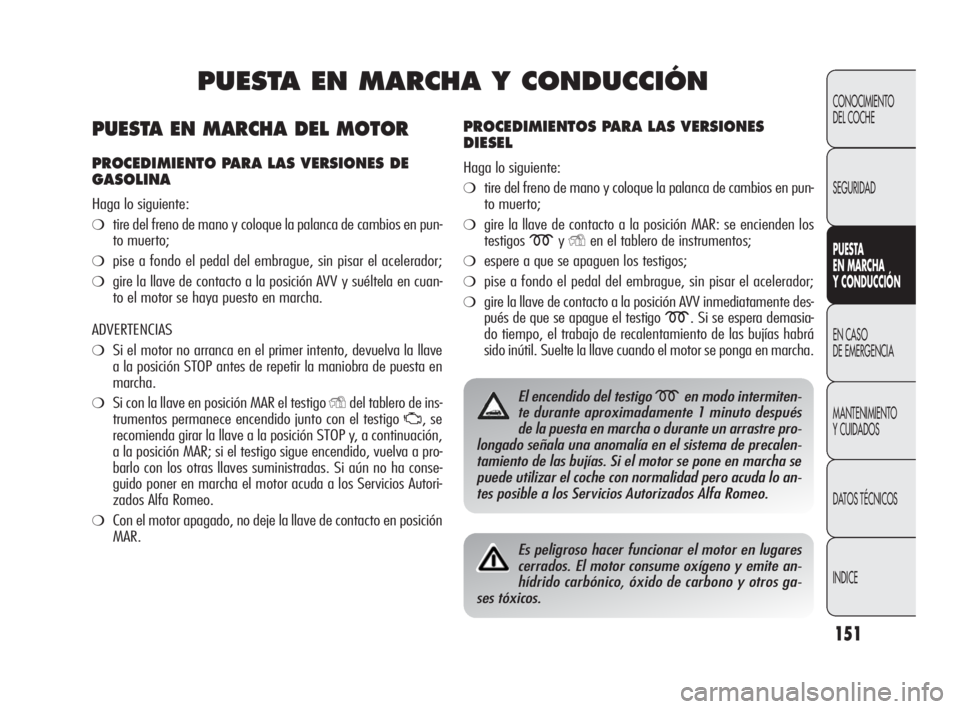

151
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
PUESTA EN MARCHA Y CONDUCCIÓN
PROCEDIMIENTOS PARA LAS VERSIONES
DIESEL
Haga lo siguiente:
❍tire del freno de mano y coloque la palanca de cambios en pun-
to muerto;
❍gire la llave de contacto a la posición MAR: se encienden los
testigos
my Yen el tablero de instrumentos;
❍espere a que se apaguen los testigos;
❍pise a fondo el pedal del embrague, sin pisar el acelerador;
❍gire la llave de contacto a la posición AVV inmediatamente des-
pués de que se apague el testigo
m. Si se espera demasia-
do tiempo, el trabajo de recalentamiento de las bujías habrá
sido inútil. Suelte la llave cuando el motor se ponga en marcha.
El encendido del testigo men modo intermiten-
te durante aproximadamente 1 minuto después
de la puesta en marcha o durante un arrastre pro-
longado señala una anomalía en el sistema de precalen-
tamiento de las bujías. Si el motor se pone en marcha se
puede utilizar el coche con normalidad pero acuda lo an-
tes posible a los Servicios Autorizados Alfa Romeo.
Es peligroso hacer funcionar el motor en lugares
cerrados. El motor consume oxígeno y emite an-
hídrido carbónico, óxido de carbono y otros ga-
ses tóxicos.
PUESTA EN MARCHA DEL MOTOR
PROCEDIMIENTO PARA LAS VERSIONES DE
GASOLINA
Haga lo siguiente:
❍tire del freno de mano y coloque la palanca de cambios en pun-
to muerto;
❍pise a fondo el pedal del embrague, sin pisar el acelerador;
❍gire la llave de contacto a la posición AVV y suéltela en cuan-
to el motor se haya puesto en marcha.
ADVERTENCIAS
❍Si el motor no arranca en el primer intento, devuelva la llave
a la posición STOP antes de repetir la maniobra de puesta en
marcha.
❍Si con la llave en posición MAR el testigo Ydel tablero de ins-
trumentos permanece encendido junto con el testigo
U, se
recomienda girar la llave a la posición STOP y, a continuación,
a la posición MAR; si el testigo sigue encendido, vuelva a pro-
barlo con los otras llaves suministradas. Si aún no ha conse-
guido poner en marcha el motor acuda a los Servicios Autori-
zados Alfa Romeo.
❍Con el motor apagado, no deje la llave de contacto en posición
MAR.
151-160 Alfa Giulietta E 3ed 9-04-2010 14:43 Pagina 151

152
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

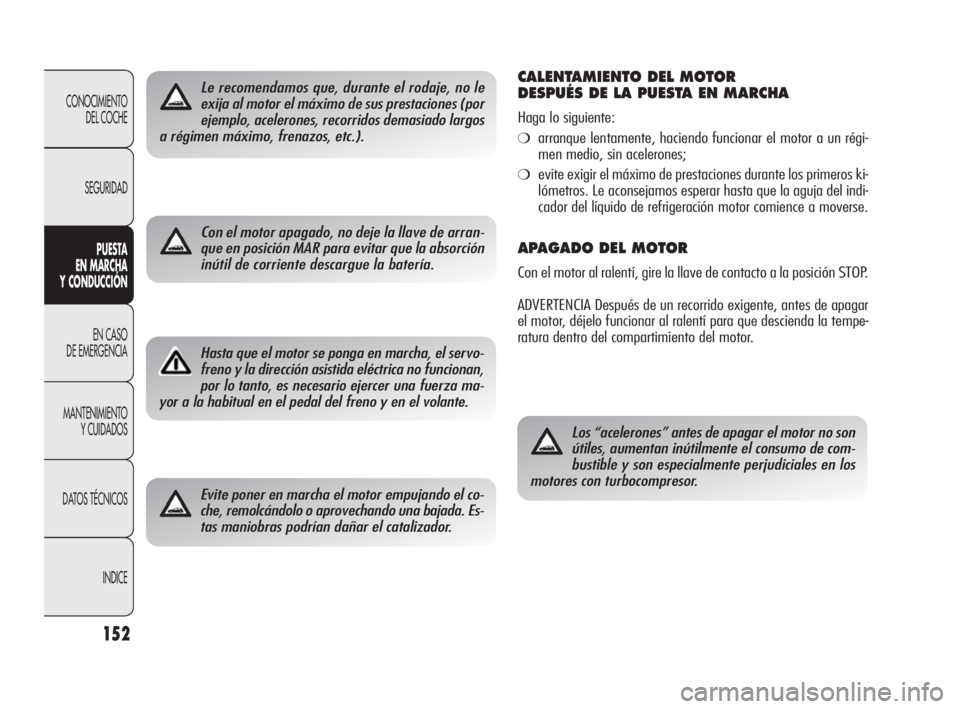

Le recomendamos que, durante el rodaje, no le
exija al motor el máximo de sus prestaciones (por
ejemplo, acelerones, recorridos demasiado largos
a régimen máximo, frenazos, etc.).
Hasta que el motor se ponga en marcha, el servo-
freno y la dirección asistida eléctrica no funcionan,
por lo tanto, es necesario ejercer una fuerza ma-
yor a la habitual en el pedal del freno y en el volante.
Evite poner en marcha el motor empujando el co-
che, remolcándolo o aprovechando una bajada. Es-
tas maniobras podrían dañar el catalizador.
Con el motor apagado, no deje la llave de arran-
que en posición MAR para evitar que la absorción
inútil de corriente descargue la batería.
CALENTAMIENTO DEL MOTOR
DESPUÉS DE LA PUESTA EN MARCHA
Haga lo siguiente:
❍arranque lentamente, haciendo funcionar el motor a un régi-
men medio, sin acelerones;
❍evite exigir el máximo de prestaciones durante los primeros ki-
lómetros. Le aconsejamos esperar hasta que la aguja del indi-
cador del líquido de refrigeración motor comience a moverse.
APAGADO DEL MOTOR
Con el motor al ralentí, gire la llave de contacto a la posición STOP.
ADVERTENCIA Después de un recorrido exigente, antes de apagar
el motor, déjelo funcionar al ralentí para que descienda la tempe-
ratura dentro del compartimiento del motor.
Los “acelerones” antes de apagar el motor no son
útiles, aumentan inútilmente el consumo de com-
bustible y son especialmente perjudiciales en los
motores con turbocompresor.
151-160 Alfa Giulietta E 3ed 9-04-2010 14:43 Pagina 152

153
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
ADVERTENCIA Efectúe estas maniobras con pedal del freno pisado.
ADVERTENCIA Para coches provistos de apoyabrazos delantero,
levántelo para que no constituya un estorbo al accionar la palan-
ca del freno de mano.

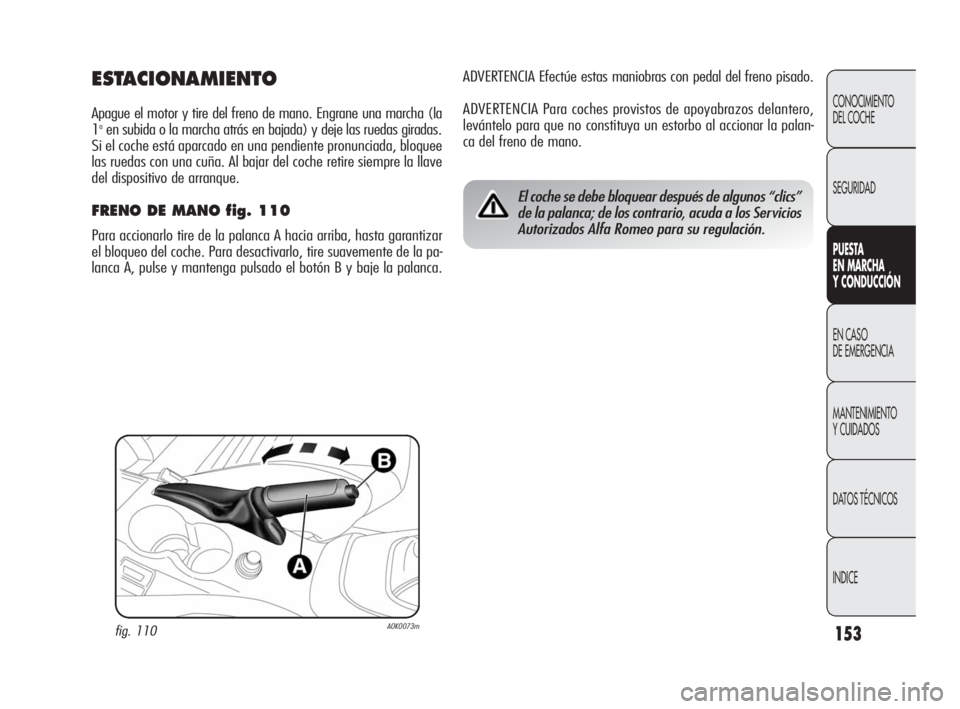

fig. 110A0K0073m
El coche se debe bloquear después de algunos “clics”
de la palanca; de los contrario, acuda a los Servicios
Autorizados Alfa Romeo para su regulación.
ESTACIONAMIENTO
Apague el motor y tire del freno de mano. Engrane una marcha (la
1aen subida o la marcha atrás en bajada) y deje las ruedas giradas.
Si el coche está aparcado en una pendiente pronunciada, bloquee
las ruedas con una cuña. Al bajar del coche retire siempre la llave
del dispositivo de arranque.
FRENO DE MANO fig. 110
Para accionarlo tire de la palanca A hacia arriba, hasta garantizar
el bloqueo del coche. Para desactivarlo, tire suavemente de la pa-
lanca A, pulse y mantenga pulsado el botón B y baje la palanca.
151-160 Alfa Giulietta E 3ed 9-04-2010 14:43 Pagina 153

154
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

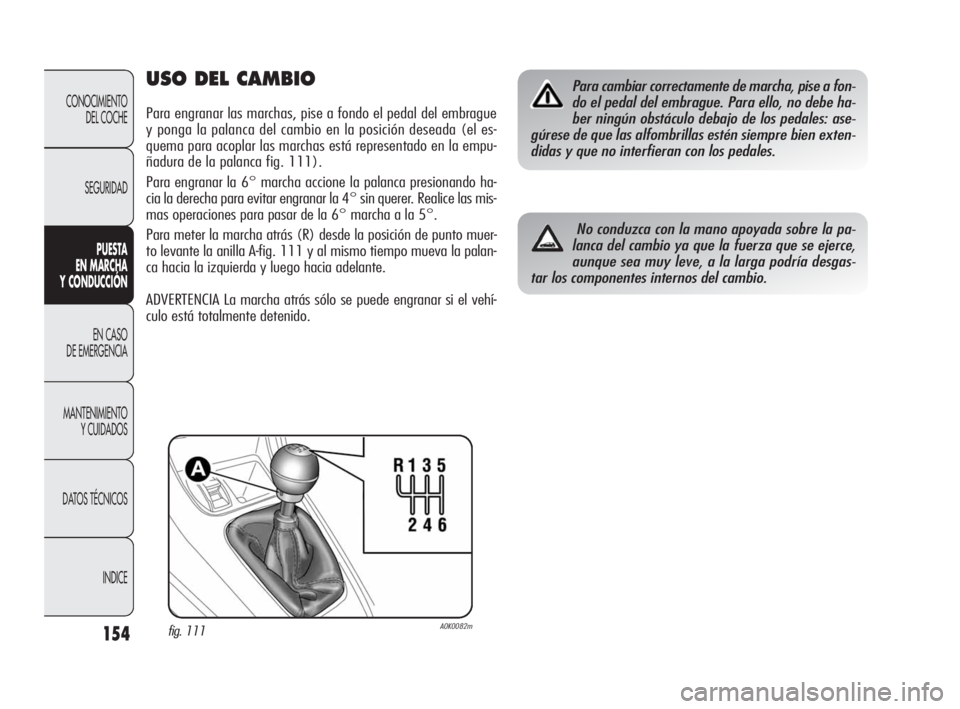

USO DEL CAMBIO
Para engranar las marchas, pise a fondo el pedal del embrague
y ponga la palanca del cambio en la posición deseada (el es-
quema para acoplar las marchas está representado en la empu-
ñadura de la palanca fig. 111).
Para engranar la 6° marcha accione la palanca presionando ha-
cia la derecha para evitar engranar la 4° sin querer. Realice las mis-
mas operaciones para pasar de la 6° marcha a la 5°.
Para meter la marcha atrás (R) desde la posición de punto muer-
to levante la anilla A-fig. 111 y al mismo tiempo mueva la palan-
ca hacia la izquierda y luego hacia adelante.
ADVERTENCIA La marcha atrás sólo se puede engranar si el vehí-
culo está totalmente detenido.
fig. 111A0K0082m
Para cambiar correctamente de marcha, pise a fon-
do el pedal del embrague. Para ello, no debe ha-
ber ningún obstáculo debajo de los pedales: ase-
gúrese de que las alfombrillas estén siempre bien exten-
didas y que no interfieran con los pedales.
No conduzca con la mano apoyada sobre la pa-
lanca del cambio ya que la fuerza que se ejerce,
aunque sea muy leve, a la larga podría desgas-
tar los componentes internos del cambio.
151-160 Alfa Giulietta E 3ed 9-04-2010 14:43 Pagina 154

155
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

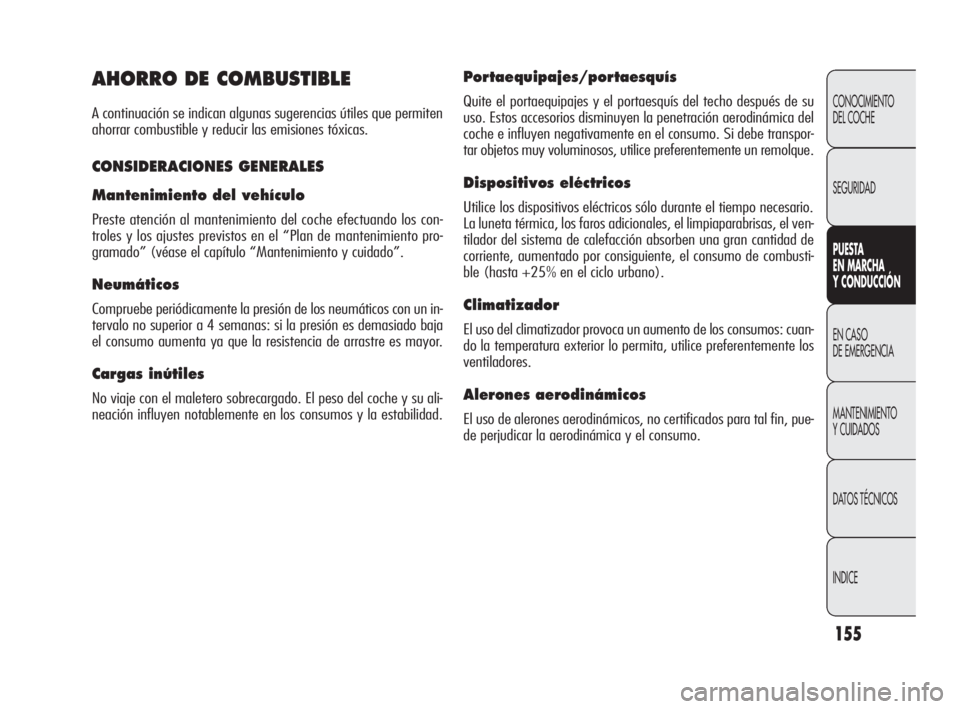

AHORRO DE COMBUSTIBLE
A continuación se indican algunas sugerencias útiles que permiten
ahorrar combustible y reducir las emisiones tóxicas.
CONSIDERACIONES GENERALES
Mantenimiento del vehículo
Preste atención al mantenimiento del coche efectuando los con-
troles y los ajustes previstos en el “Plan de mantenimiento pro-
gramado” (véase el capítulo “Mantenimiento y cuidado”.
Neumáticos
Compruebe periódicamente la presión de los neumáticos con un in-
tervalo no superior a 4 semanas: si la presión es demasiado baja
el consumo aumenta ya que la resistencia de arrastre es mayor.
Cargas inútiles
No viaje con el maletero sobrecargado. El peso del coche y su ali-
neación influyen notablemente en los consumos y la estabilidad.
Portaequipajes/portaesquís
Quite el portaequipajes y el portaesquís del techo después de su
uso. Estos accesorios disminuyen la penetración aerodinámica del
coche e influyen negativamente en el consumo. Si debe transpor-
tar objetos muy voluminosos, utilice preferentemente un remolque.
Dispositivos eléctricos
Utilice los dispositivos eléctricos sólo durante el tiempo necesario.
La luneta térmica, los faros adicionales, el limpiaparabrisas, el ven-
tilador del sistema de calefacción absorben una gran cantidad de
corriente, aumentado por consiguiente, el consumo de combusti-
ble (hasta +25% en el ciclo urbano).
Climatizador
El uso del climatizador provoca un aumento de los consumos: cuan-
do la temperatura exterior lo permita, utilice preferentemente los
ventiladores.
Alerones aerodinámicos
El uso de alerones aerodinámicos, no certificados para tal fin, pue-
de perjudicar la aerodinámica y el consumo.
151-160 Alfa Giulietta E 3ed 9-04-2010 14:43 Pagina 155

156
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

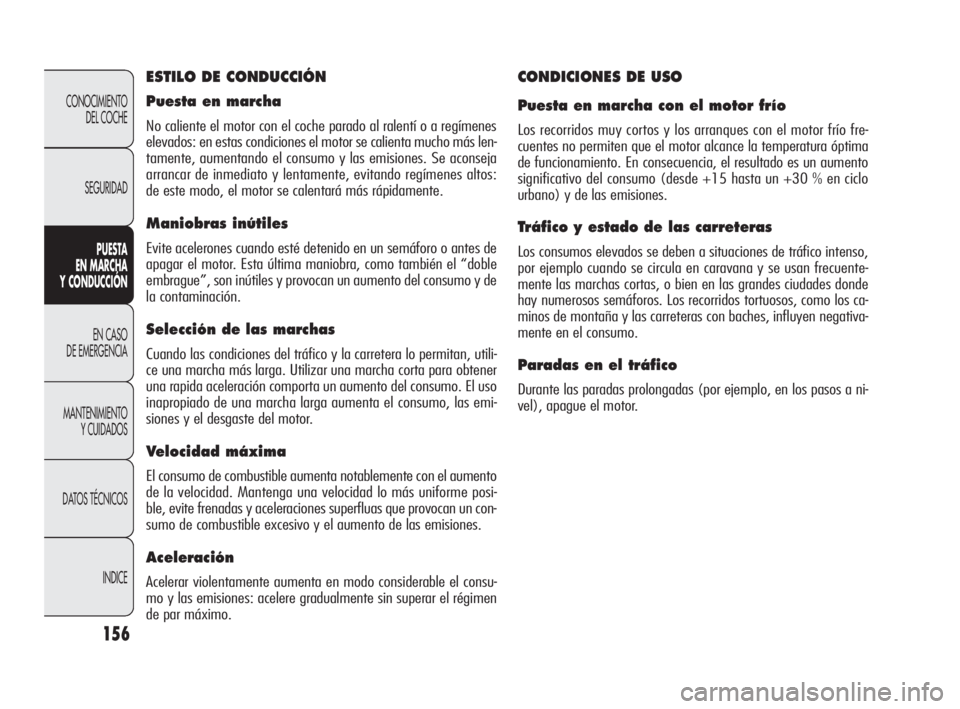

ESTILO DE CONDUCCIÓN
Puesta en marcha
No caliente el motor con el coche parado al ralentí o a regímenes
elevados: en estas condiciones el motor se calienta mucho más len-
tamente, aumentando el consumo y las emisiones. Se aconseja
arrancar de inmediato y lentamente, evitando regímenes altos:
de este modo, el motor se calentará más rápidamente.
Maniobras inútiles
Evite acelerones cuando esté detenido en un semáforo o antes de
apagar el motor. Esta última maniobra, como también el “doble
embrague”, son inútiles y provocan un aumento del consumo y de
la contaminación.
Selección de las marchas
Cuando las condiciones del tráfico y la carretera lo permitan, utili-
ce una marcha más larga. Utilizar una marcha corta para obtener
una rapida aceleración comporta un aumento del consumo. El uso
inapropiado de una marcha larga aumenta el consumo, las emi-
siones y el desgaste del motor.
Velocidad máxima
El consumo de combustible aumenta notablemente con el aumento
de la velocidad. Mantenga una velocidad lo más uniforme posi-
ble, evite frenadas y aceleraciones superfluas que provocan un con-
sumo de combustible excesivo y el aumento de las emisiones.
Aceleración
Acelerar violentamente aumenta en modo considerable el consu-
mo y las emisiones: acelere gradualmente sin superar el régimen
de par máximo.
CONDICIONES DE USO
Puesta en marcha con el motor frío
Los recorridos muy cortos y los arranques con el motor frío fre-
cuentes no permiten que el motor alcance la temperatura óptima
de funcionamiento. En consecuencia, el resultado es un aumento
significativo del consumo (desde +15 hasta un +30 % en ciclo
urbano) y de las emisiones.
Tráfico y estado de las carreteras
Los consumos elevados se deben a situaciones de tráfico intenso,
por ejemplo cuando se circula en caravana y se usan frecuente-
mente las marchas cortas, o bien en las grandes ciudades donde
hay numerosos semáforos. Los recorridos tortuosos, como los ca-
minos de montaña y las carreteras con baches, influyen negativa-
mente en el consumo.
Paradas en el tráfico
Durante las paradas prolongadas (por ejemplo, en los pasos a ni-
vel), apague el motor.
151-160 Alfa Giulietta E 3ed 9-04-2010 14:43 Pagina 156

157
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

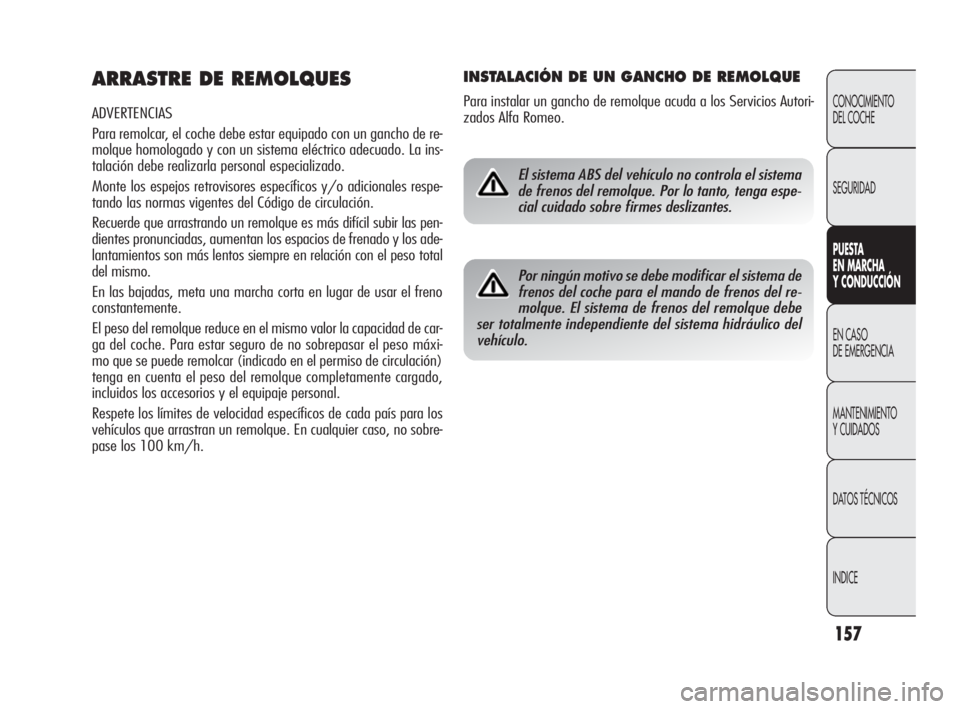

ARRASTRE DE REMOLQUES
ADVERTENCIAS
Para remolcar, el coche debe estar equipado con un gancho de re-
molque homologado y con un sistema eléctrico adecuado. La ins-
talación debe realizarla personal especializado.
Monte los espejos retrovisores específicos y/o adicionales respe-
tando las normas vigentes del Código de circulación.
Recuerde que arrastrando un remolque es más difícil subir las pen-
dientes pronunciadas, aumentan los espacios de frenado y los ade-
lantamientos son más lentos siempre en relación con el peso total
del mismo.
En las bajadas, meta una marcha corta en lugar de usar el freno
constantemente.
El peso del remolque reduce en el mismo valor la capacidad de car-
ga del coche. Para estar seguro de no sobrepasar el peso máxi-
mo que se puede remolcar (ind
icado en el permiso de circulación)
tenga en cuenta el peso del remolque completamente cargado,
incluidos los accesorios y el equipaje personal.
Respete los límites de velocidad específicos de cada país para los
vehículos que arrastran un remolque. En cualquier caso, no sobre-
pase los 100 km/h.
INSTALACIÓN DE UN GANCHO DE REMOLQUE
Para instalar un gancho de remolque acuda a los Servicios Autori-
zados Alfa Romeo.
El sistema ABS del vehículo no controla el sistema
de frenos del remolque. Por lo tanto, tenga espe-
cial cuidado sobre firmes deslizantes.
Por ningún motivo se debe modificar el sistema de
frenos del coche para el mando de frenos del re-
molque. El sistema de frenos del remolque debe
ser totalmente independiente del sistema hidráulico del
vehículo.
151-160 Alfa Giulietta E 3ed 9-04-2010 14:43 Pagina 157

158
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

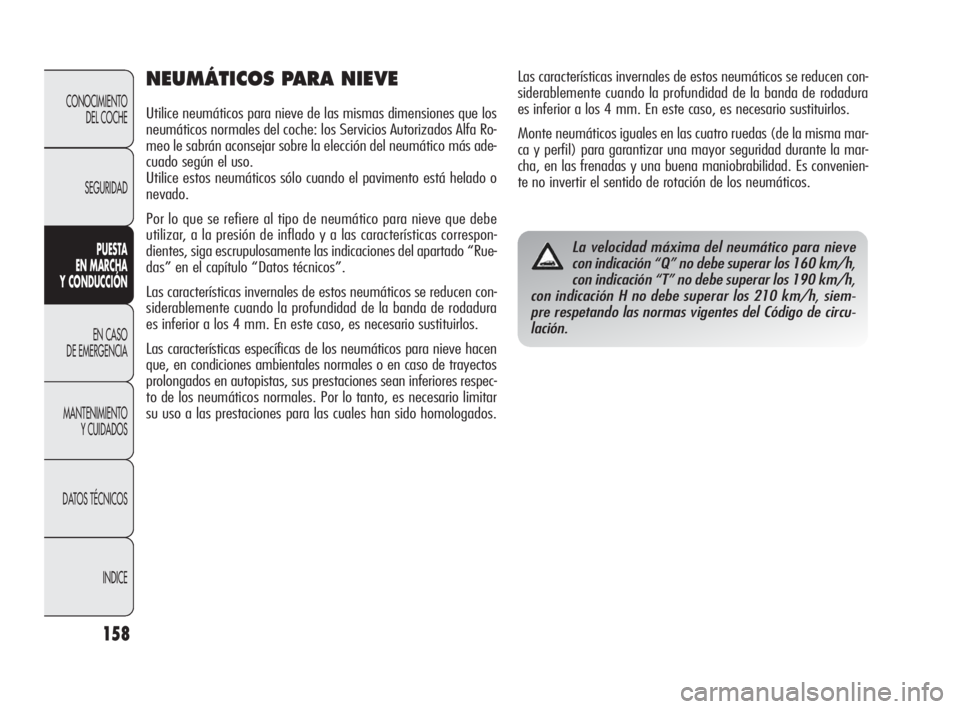

NEUMÁTICOS PARA NIEVE
Utilice neumáticos para nieve de las mismas dimensiones que los
neumáticos normales del coche: los Servicios Autorizados Alfa Ro-
meo le sabrán aconsejar sobre la elección del neumático más ade-
cuado según el uso.
Utilice estos neumáticos sólo cuando el pavimento está helado o
nevado.
Por lo que se refiere al tipo de neumático para nieve que debe
utilizar, a la presión de inflado y a las características correspon-
dientes, siga escrupulosamente las indicaciones del apartado “Rue-
das” en el capítulo “Datos técnicos”.
Las características invernales de estos neumáticos se reducen con-
siderablemente cuando la profundidad de la banda de rodadura
es inferior a los 4 mm. En este caso, es necesario sustituirlos.
Las características específicas de los neumáticos para nieve hacen
que, en condiciones ambientales normales o en caso de trayectos
prolongados en autopistas, sus prestaciones sean inferiores respec-
to de los neumáticos normales. Por lo tanto, es necesario limitar
su uso a las prestaciones para las cuales han sido homologados.Las características invernales de estos neumát
icos se reducen con-
siderablemente cuando la profundidad de la banda de rodadura
es inferior a los 4 mm. En este caso, es necesario sustituirlos.
Monte neumáticos iguales en las cuatro ruedas (de la misma mar-
ca y perfil) para garantizar una mayor seguridad durante la mar-
cha, en las frenadas y una buena maniobrabilidad. Es convenien-
te no invertir el sentido de rotación de los neumáticos.
La velocidad máxima del neumático para nieve
con indicación “Q” no debe superar los 160 km/h,
con indicación “T” no debe superar los 190 km/h,
con indicación H no debe superar los 210 km/h, siem-
pre respetando las normas vigentes del Código de circu-
lación.
151-160 Alfa Giulietta E 3ed 9-04-2010 14:43 Pagina 158

159
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

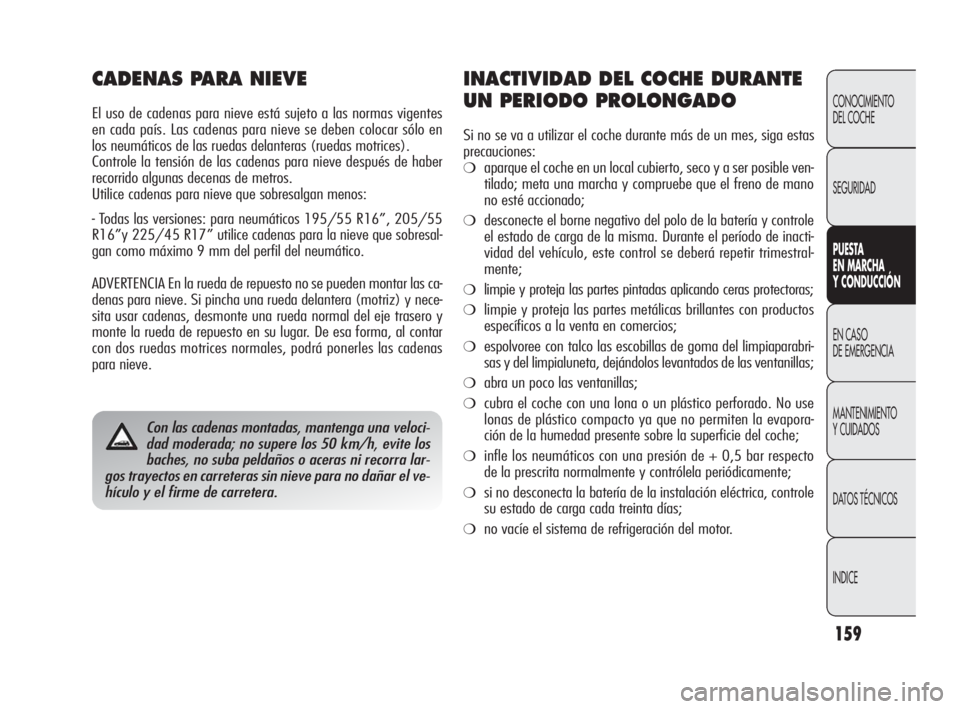

Con las cadenas montadas, mantenga una veloci-
dad moderada; no supere los 50 km/h, evite los
baches, no suba peldaños o aceras ni recorra lar-
gos trayectos en carreteras sin nieve para no dañar el ve-
hículo y el firme de carretera.
CADENAS PARA NIEVE
El uso de cadenas para nieve está sujeto a las normas vigentes
en cada país. Las cadenas para nieve se deben colocar sólo en
los neumáticos de las ruedas delanteras (ruedas motrices).
Controle la tensión de las cadenas para nieve después de haber
recorrido algunas decenas de metros.
Utilice cadenas para nieve que sobresalgan menos:
- Todas las versiones: para neumáticos 195/55 R16”, 205/55
R16”y 225/45 R17” utilice cadenas para la nieve que sobresal-
gan como máximo 9 mm del perfil del neumático.
ADVERTENCIA En la rueda de repuesto no se pueden montar las ca-
denas para nieve. Si pincha una rueda delantera (motriz) y nece-
sita usar cadenas, desmonte una rueda normal del eje trasero y
monte la rueda de repuesto en su lugar. De esa forma, al contar
con dos ruedas motri
ces normales, podrá ponerles las cadenas
para nieve.
INACTIVIDAD DEL COCHE DURANTE
UN PERIODO PROLONGADO
Si no se va a utilizar el coche durante más de un mes, siga estas
precauciones:
❍aparque el coche en un local cubierto, seco y a ser posible ven-
tilado; meta una marcha y compruebe que el freno de mano
no esté accionado;
❍desconecte el borne negativo del polo de la batería y controle
el estado de carga de la misma. Durante el período de inacti-
vidad del vehículo, este control se deberá repetir trimestral-
mente;
❍limpie y proteja las partes pintadas aplicando ceras protectoras;
❍limpie y proteja las partes metálicas brillantes con productos
específicos a la venta en comercios;
❍espolvoree con talco las escobillas de goma del limpiaparabri-
sas y del limpialuneta, dejándolos levantados de las ventanillas;
❍abra un poco las ventanillas;
❍cubra el coche con una lona o un plástico perforado. No use
lonas de plástico compacto ya que no permiten la evapora-
ción de la humedad presente sobre la superficie del coche;
❍infle los neumáticos con una presión de + 0,5 bar respecto
de la prescrita normalmente y contrólela periódicamente;
❍si no desconecta la batería de la instalación eléctrica, controle
su estado de carga cada treinta días;
❍no vacíe el sistema de refrigeración del motor.
151-160 Alfa Giulietta E 3ed 9-04-2010 14:43 Pagina 159
