Page 201 of 294

200
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

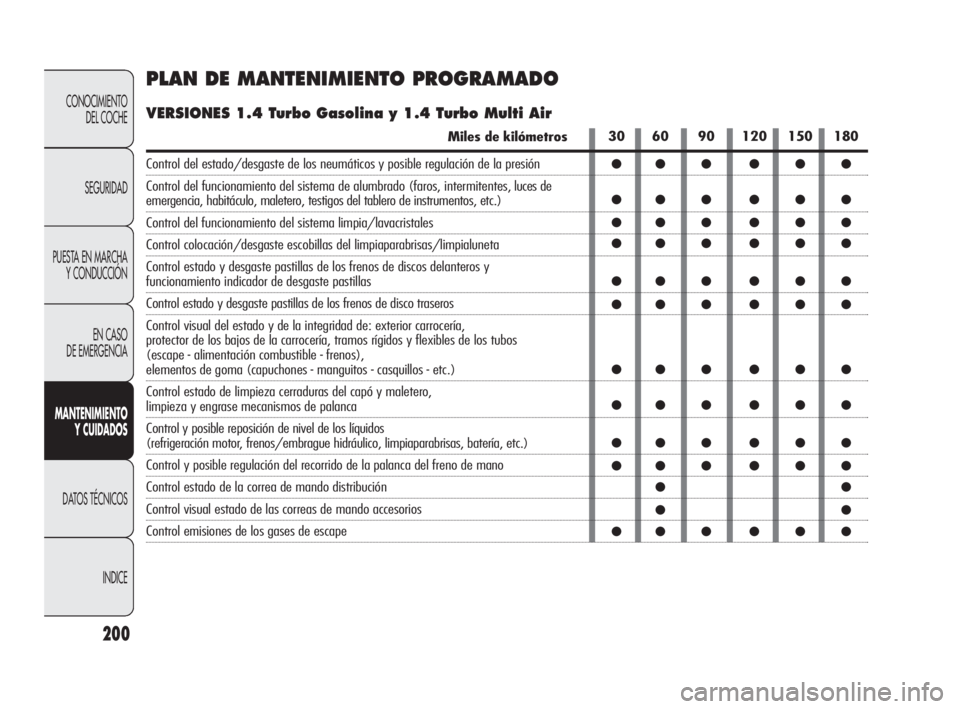

PLAN DE MANTENIMIENTO PROGRAMADO
VERSIONES 1.4 Turbo Gasolina y 1.4 Turbo Multi Air
Miles de kilómetros
Control del estado/desgaste de los neumáticos y posible regulación de la presión
Control del funcionamiento del sistema de alumbrado (faros, intermitentes, luces de
emergencia, habitáculo, maletero, testigos del tablero de instrumentos, etc.)
Control del funcionamiento del sistema limpia/lavacristales
Control colocación/desgaste escobillas del limpiaparabrisas/limpialuneta
Control estado y desgaste pastillas de los frenos de discos delanteros y
funcionamiento indicador de desgaste pastillas
Control estado y desgaste pastillas de los frenos de disco traseros
Control visual del estado y de la integridad de: exterior carrocería,
protector de los bajos de la carrocería, tramos rígidos y flexibles de los tubos
(escape - alimentación combustible - frenos),
elementos de goma (capuchones - manguitos - casquillos - etc.)
Control estado de limpieza cerraduras del capó y maletero,
limpieza y engrase mecanismos de palanca
Control y posible reposición de nivel de los líquidos
(refrigeración motor, frenos/embrague hidráulico, limpiaparabrisas, batería, etc.)
Control y posible regulación del recorrido de la palanca del freno de mano
Control estado de la correa de mando distribución
Control visual estado de las correas de mando accesorios
Control emisiones de los gases de escape 30 60 90 120 150 180
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●
●●
●●● ●●●
199-224 Alfa Giulietta E 4ed 3-05-2010 15:15 Pagina 200
Page 202 of 294

201
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

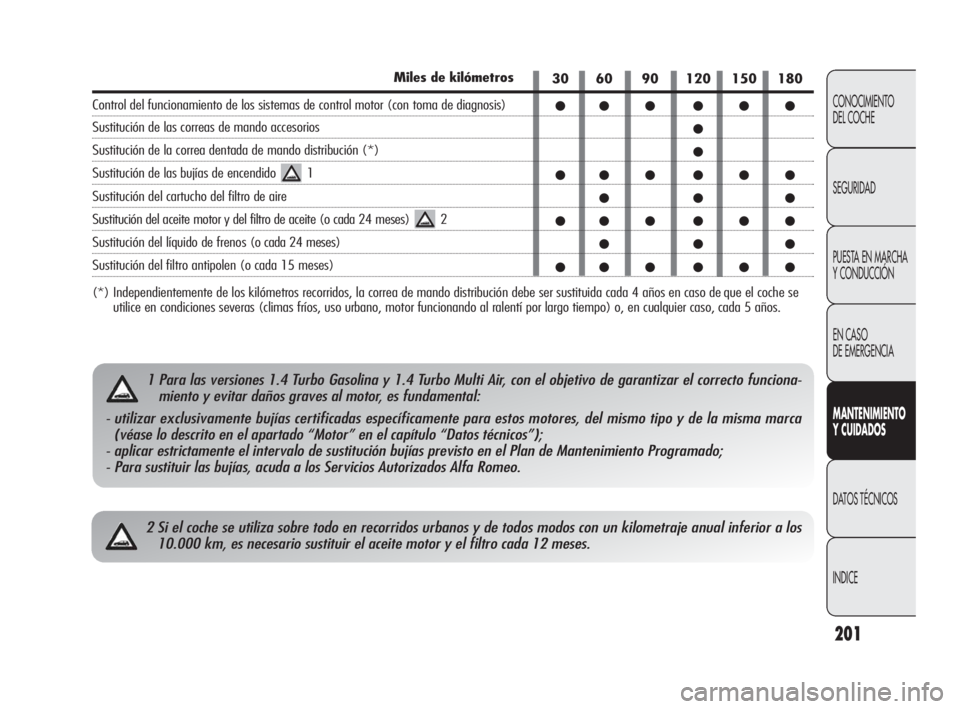

2 Si el coche se utiliza sobre todo en recorridos urbanos y de todos modos con un kilometraje anual inferior a los
10.000 km, es necesario sustituir el aceite motor y el filtro cada 12 meses.
30 60 90 120 150 180
●●● ●●●
●
●
●●● ●●●
●●●
●●● ●●●
●●●
●●● ●●●
1 Para las versiones 1.4 Turbo Gasolina y 1.4 Turbo Multi Air, con el objetivo de garantizar el correcto funciona-
miento y evitar daños graves al motor, es fundamental:
- utilizar exclusivamente bujías certificadas específicamente para estos motores, del mismo tipo y de la misma marca
(véase lo descrito en el apartado “Motor” en el capítulo “Datos técnicos”);
- aplicar estrictamente el intervalo de sustitución bujías previsto en el Plan de Mantenimiento Programado;
- Para sustituir las bujías, acuda a los Servi
cios Autorizados Alfa Romeo.
Miles de kilómetros
Control del funcionamiento de los sistemas de control motor (con toma de diagnosis)
Sustitución de las correas de mando accesorios
Sustitución de la correa dentada de mando distribución (*)
Sustitución de las bujías de encendido 1
Sustitución del cartucho del filtro de aire
Sustitución del aceite motor y del filtro de aceite (o cada 24 meses) 2
Sustitución del líquido de frenos (o cada 24 meses)
Sustitución del filtro antipolen (o cada 15 meses)
(*) Independientemente de los kilómetros recorridos, la correa de mando distribución debe ser sustituida cada 4 años en caso de que el coche se
utilice en condiciones severas (climas fríos, uso urbano, motor funcionando al ralentí por largo tiempo) o, en cualquier caso, cada 5 años.
199-224 Alfa Giulietta E 4ed 3-05-2010 15:15 Pagina 201
Page 203 of 294

35 70 105 140 175
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●●
●●
202
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

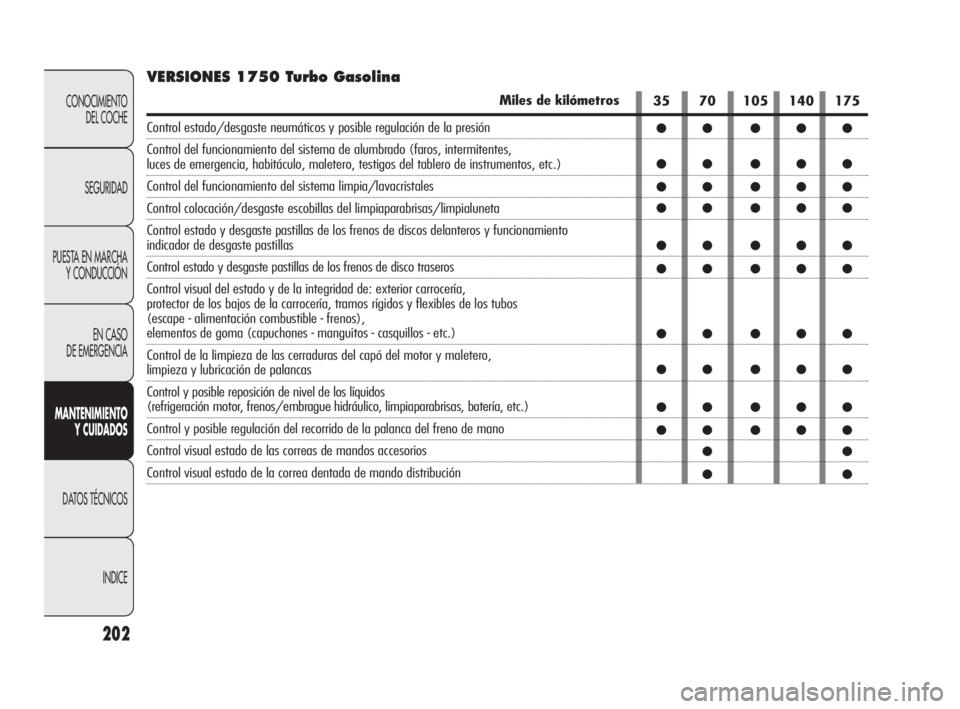

VERSIONES 1750 Turbo Gasolina
Miles de kilómetros
Control estado/desgaste neumáticos y posible regulación de la presión
Control del funcionamiento del sistema de alumbrado (faros, intermitentes,
luces de emergencia, habitáculo, maletero, testigos del tablero de instrumentos, etc.)
Control del funcionamiento del sistema limpia/lavacristales
Control colocación/desgaste escobillas del limpiaparabrisas/limpialuneta
Control estado y desgaste pastillas de los frenos de discos delanteros y funcionamiento
indicador de desgaste pastillas
Control estado y desgaste pastillas de los frenos de disco traseros
Control visual del estado y de la integridad de: exterior carrocería,
protector de los bajos de la carrocería, tramos rígidos y flexibles de los tubos
(escape - alimentación combustible - frenos),
elementos de goma (capuchones - manguitos - casquillos - etc.)
Control de la limpieza de las cerraduras del capó del motor y maletero,
limpieza y lubricación de palancas
Control y posible reposición de nivel de los líquidos
(refrigeración motor, frenos/embrague hidráulico, limpiaparabrisas, batería, etc.)
Control y posible regulación del recorrido de la palanca del freno de mano
Control visual estado de las correas de mandos accesorios
Control visual estado de la correa dentada de mando distribución
199-224 Alfa Giulietta E 4ed 3-05-2010 15:15 Pagina 202
Page 204 of 294

203
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

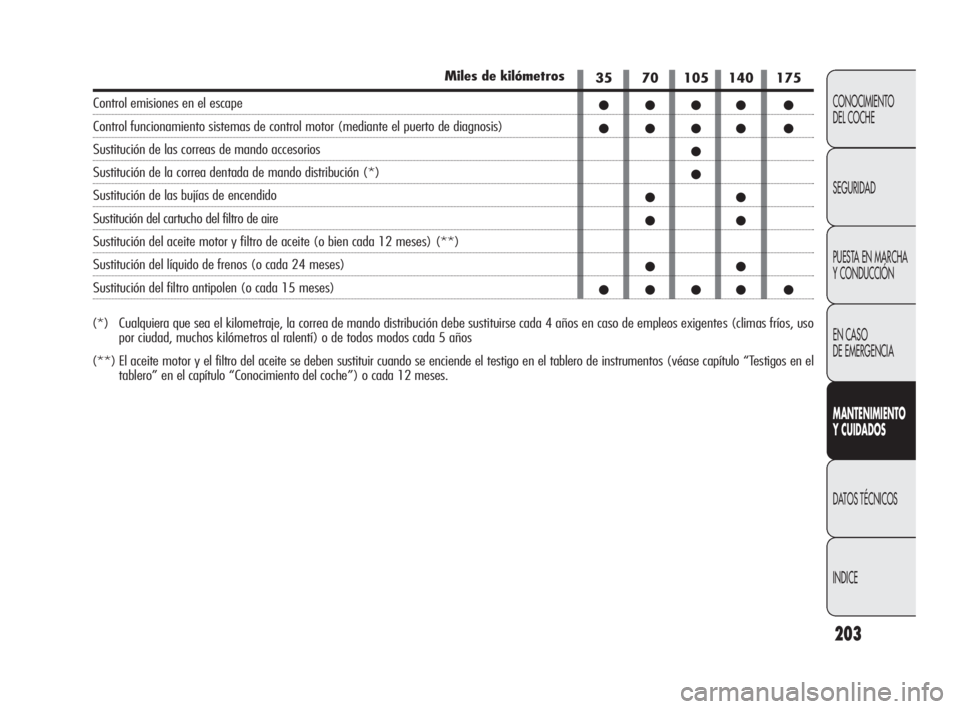

(*) Cualquiera que sea el kilometraje, la correa de mando distribución debe sustituirse cada 4 años en caso de empleos exigentes (climas fríos, uso
por ciudad, muchos kilómetros al ralentí) o de todos modos cada 5 años
(**) El aceite motor y el filtro del aceite se deben sustituir cuando se enciende el testigo en el tablero de instrumentos (véase capítulo “Testigos en el
tablero” en el capítulo “Conocimiento del coche”) o cada 12 meses.
Miles de kilómetros
Control emisiones en el escape
Control funcionamiento sistemas de control motor (mediante el puerto de diagnosis)
Sustitución de las correas de mando accesorios
Sustitución de la correa dentada de mando distribución (*)
Sustitución de las bujías de encendido
Sustitución del cartucho del filtro de aire
Sustitución del aceite motor y filtro de aceite (o bien cada 12 meses) (**)
Sustitución del líquido de frenos (o cada 24 meses)
Sustitución del filtro antipolen (o cada 15 meses)35 70 105 140 175
●●●● ●
●●●● ●
●
●
●●
●●
●●
●●●● ●
199-224 Alfa Giulietta E 4ed 3-05-2010 15:15 Pagina 203
Page 205 of 294

204
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

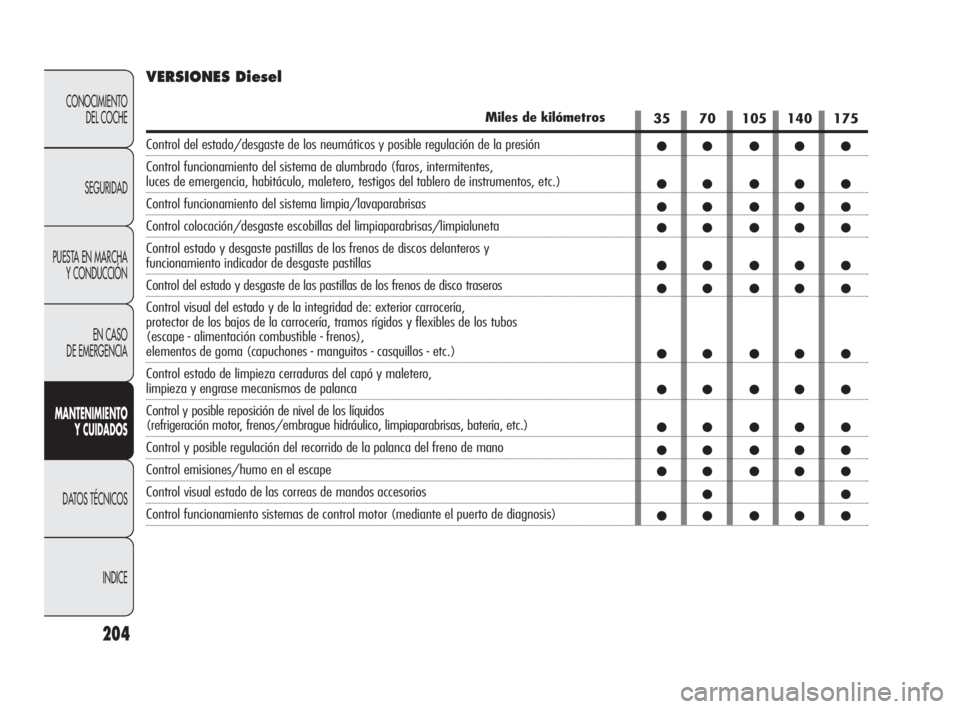

Miles de kilómetros
Control del estado/desgaste de los neumáticos y posible regulación de la presión
Control funcionamiento del sistema de alumbrado (faros, intermitentes,
luces de emergencia, habitáculo, maletero, testigos del tablero de instrumentos, etc.)
Control funcionamiento del sistema limpia/lavaparabrisas
Control colocación/desgaste escobillas del limpiaparabrisas/limpialuneta
Control estado y desgaste pastillas de los frenos de discos delanteros y
funcionamiento indicador de desgaste pastillas
Control del estado y desgaste de las pastillas de los frenos de disco traseros
Control visual del estado y de la integridad de: exterior carrocería,
protector de los bajos de la carrocería, tramos rígidos y flexibles de los tubos
(escape - alimentación combustible - frenos),
elementos de goma (capuchones - manguitos - casquillos - etc.)
Control estado de limpieza cerraduras del capó y maletero,
limpieza y engrase mecanismos de palanca
Control y posible reposición de nivel de los líquidos
(refrigeración motor, frenos/embrague hidráulico, limpiaparabrisas, batería, etc.)
Control y posible regulación del recorrido de la palanca del freno de mano
Control emisiones/humo en el escape
Control visual estado de las correas de mandos accesorios
Control funcionamiento sistemas de control motor (mediante el puerto de diagnosis)35 70 105 140 175
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●●
●● ●● ●
VERSIONES Diesel
199-224 Alfa Giulietta E 4ed 3-05-2010 15:15 Pagina 204
Page 206 of 294

205
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
35 70 105 140 175
●
●
●●
●●
●●
●● ● ● ●

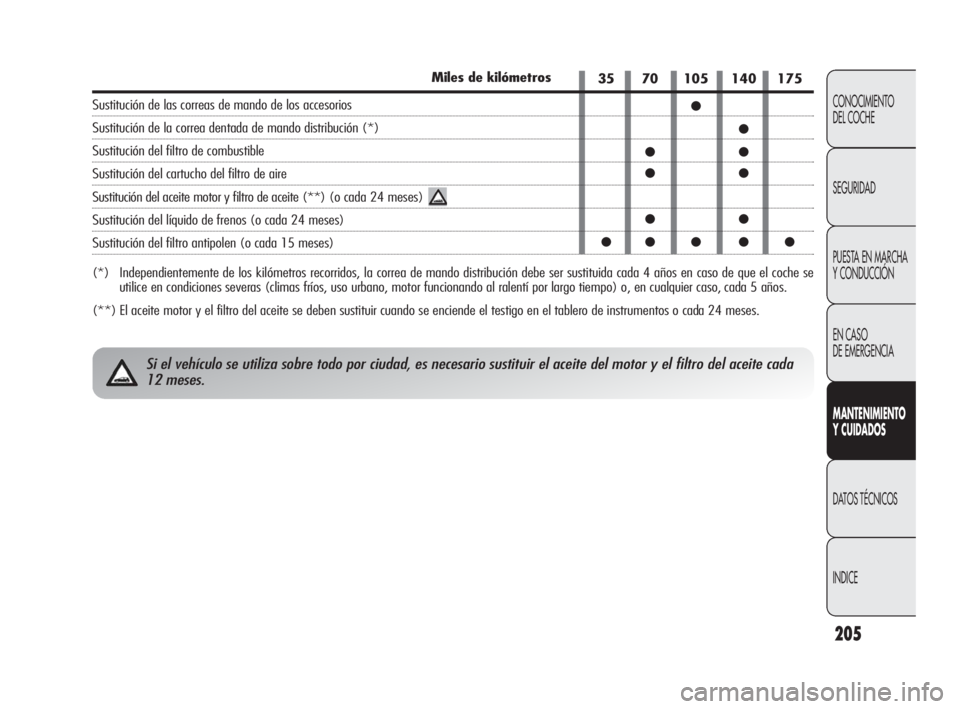

Miles de kilómetros
Sustitución de las correas de mando de los accesorios
Sustitución de la correa dentada de mando distribución (*)
Sustitución del filtro de combustible
Sustitución del cartucho del filtro de aire
Sustitución del aceite motor y filtro de aceite (**) (o cada 24 meses)
Sustitución del líquido de frenos (o cada 24 meses)
Sustitución del filtro antipolen (o cada 15 meses)
(*) Independientemente de los kilómetros recorridos, la correa de mando distribución debe ser sustituida cada 4 años en caso de que el coche se
utilice en condiciones severas (climas fríos, uso urbano, motor funcionando al ralentí por largo tiempo) o, en cualquier caso, cada 5 años.
(**) El aceite motor y el filtro del aceite se deben sustituir cuando se enciende el testigo en el tablero de instrumentos o cada 24 meses.
Si el vehículo se utiliza sobre todo por ciudad, es necesario sustituir el aceite del motor y el filtro del aceite cada
12 meses.
199-224 Alfa Giulietta E 4ed 3-05-2010 15:15 Pagina 205
Page 207 of 294

206
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

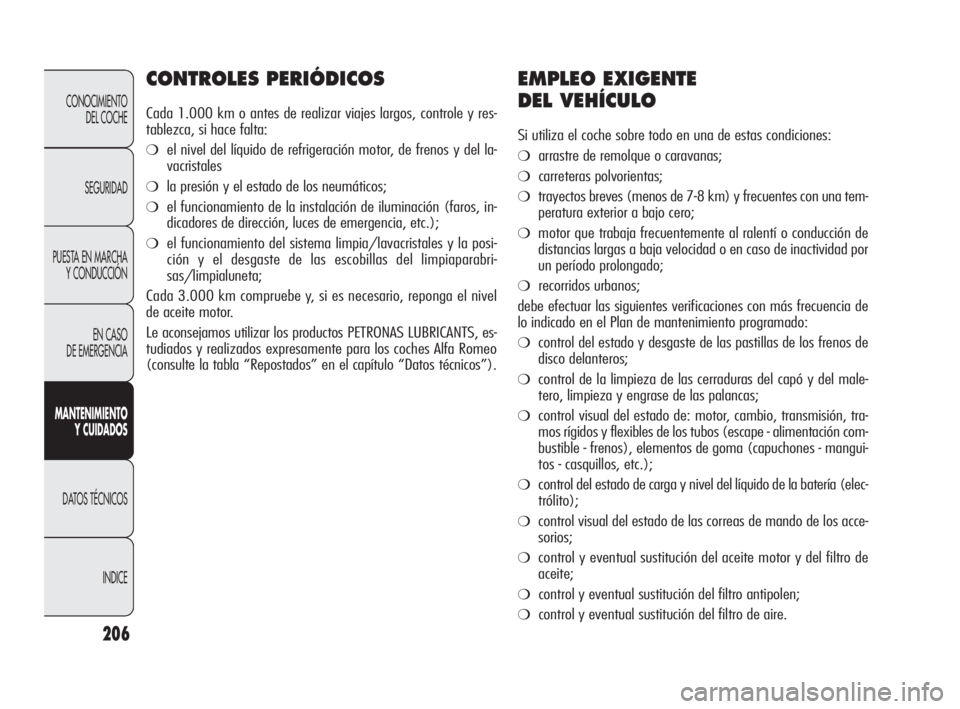

CONTROLES PERIÓDICOS
Cada 1.000 km o antes de realizar viajes largos, controle y res-
tablezca, si hace falta:
❍el nivel del líquido de refrigeración motor, de frenos y del la-
vacristales
❍la presión y el estado de los neumáticos;
❍el funcionamiento de la instalación de iluminación (faros, in-
dicadores de dirección, luces de emergencia, etc.);
❍el funcionamiento del sistema limpia/lavacristales y la posi-
ción y el desgaste de las escobillas del limpiaparabri-
sas/limpialuneta;
Cada 3.000 km compruebe y, si es necesario, reponga el nivel
de aceite motor.
Le aconsejamos utilizar los productos PETRONAS LUBRICANTS, es-
tudiados y realizados expresamente para los coches Alfa Romeo
(consulte la tabla “Repostados” en el capítulo “Datos técnicos”).
EMPLEO EXIGENTE
DEL VEHÍCULO
Si utiliza el coche sobre todo en una de estas condiciones:
❍arrastre de remolque o caravanas;
❍carreteras polvorientas;
❍trayectos breves (menos de 7-8 km) y frecuentes con una tem-
peratura exterior a bajo cero;
❍motor que trabaja frecuentemente al ralentí o conducción de
distancias largas a baja velocidad o en caso de inactividad por
un período prolongado;
❍recorridos urbanos;
debe efectuar las siguientes verificaciones con más frecuencia de
lo indicado en el Plan de mantenimiento programado:
❍control del estado y desgaste de las pastillas de los frenos de
disco delanteros;
❍control de la limpieza de las cerraduras del capó y del male-
tero, limpieza y engrase de las palancas;
❍control visual del estado de: motor, cambio, transmisión, tra-
mos rígidos y flexibles de los tubos (escape - alimentación com-
bustible - frenos), elementos de goma (capuchones - mangui-
tos - casquillos, etc.);
❍control del estado de carga y nivel del líquido de la batería (elec-
trólito);
❍control visual del estado de las correas de mando de los acce-
sorios;
❍control y eventual sustitución del aceite motor y del filtro de
aceite;
❍control y eventual sustitución del filtro antipolen;
❍control y eventual sustitución del filtro de aire.
199-224 Alfa Giulietta E 4ed 3-05-2010 15:15 Pagina 206
Page 208 of 294

207
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
CONTROL DE LOS NIVELES
Atención, durante el repostado, no confunda los
distintos tipos de líquido: todos son incompatibles
entre ellos y se podría dañar gravemente el vehí-
culo.
No fume nunca durante las intervenciones en el com-
partimento del motor: podría haber gases y vapores
inflamables, con el consiguiente riesgo de incendio.
Con el motor caliente actúe con mucha precau-
ción en el compartimiento del motor: peligro de
quemaduras. Recuerde que, con el motor calien-
te, el electroventilador puede ponerse en movimiento, pu-
diendo provocar lesiones. Cuidado con las bufandas, las
corbatas y las prendas de ropa no adherentes: podrían en-
gancharse en las piezas en movimiento.
199-224 Alfa Giulietta E 4ed 3-05-2010 15:15 Pagina 207
Page 209 of 294

208
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

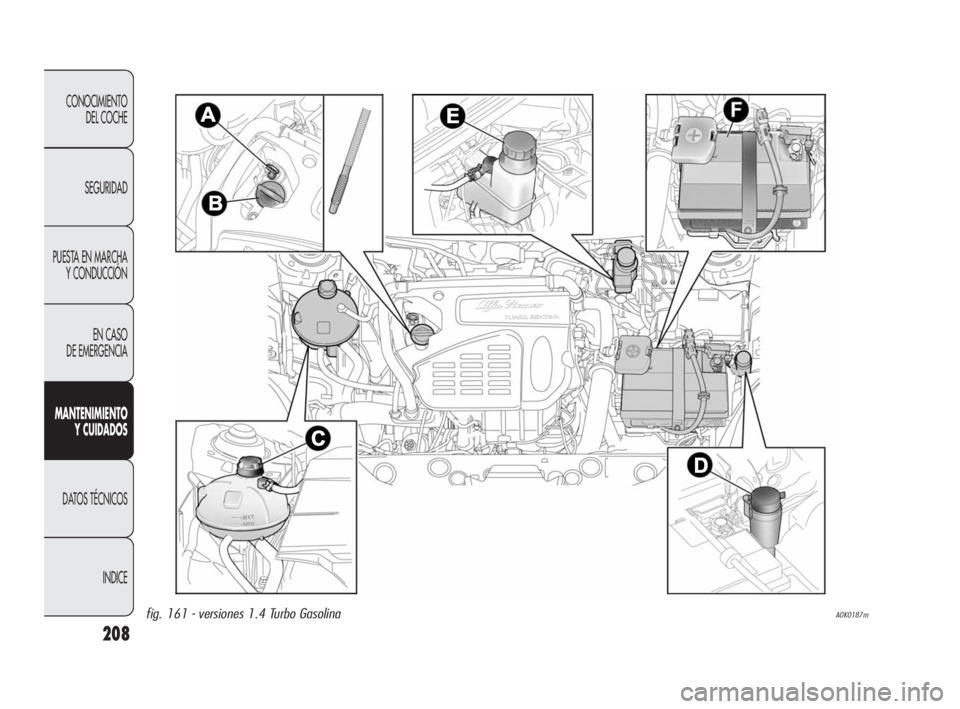

A0K0187mfig. 161 - versiones 1.4 Turbo Gasolina
199-224 Alfa Giulietta E 4ed 3-05-2010 15:15 Pagina 208
Page 210 of 294

209
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

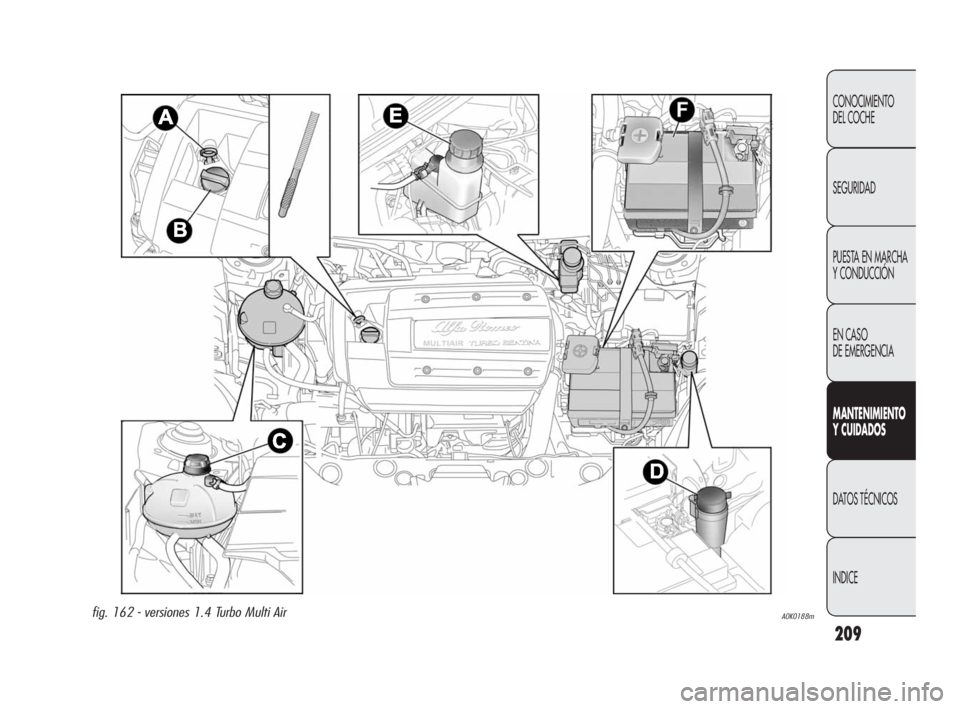

A0K0188mfig. 162 - versiones 1.4 Turbo Multi Air
199-224 Alfa Giulietta E 4ed 3-05-2010 15:15 Pagina 209
