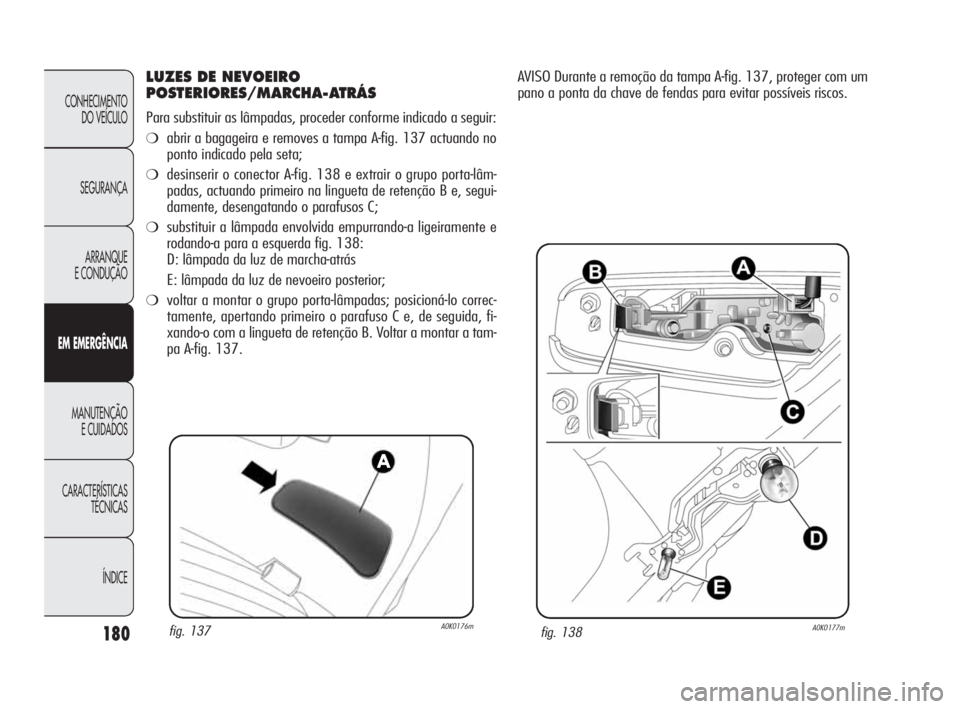

LUZES DE NEVOEIRO
POSTERIORES/MARCHA-ATRÁS
Para substituir as lâmpadas, proceder conforme indicado a seguir:
❍abrir a bagageira e removes a tampa A-fig. 137 actuando no
ponto indicado pela seta;
❍desinserir o conector A-fig. 138 e extrair o grupo porta-lâm-
padas, actuando primeiro na lingueta de retenção B e, segui-
damente, desengatando o parafusos C;
❍substituir a lâmpada envolvida empurrando-a ligeiramente e
rodando-a para a esquerda fig. 138:
D: lâmpada da luz de marcha-atrás
E: lâmpada da luz de nevoeiro posterior;
❍voltar a montar o grupo porta-lâmpadas; posicioná-lo correc-
tamente, apertando primeiro o parafuso C e, de seguida, fi-
xando-o com a lingueta de retenção B. Voltar a montar a tam-
pa A-fig. 137.
fig. 137A0K0176mfig. 138A0K0177m
AVISO Durante a remoção da tampa A-fig. 137, proteger com um
pano a ponta da chave de fendas para evitar possíveis riscos.
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 180

181
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

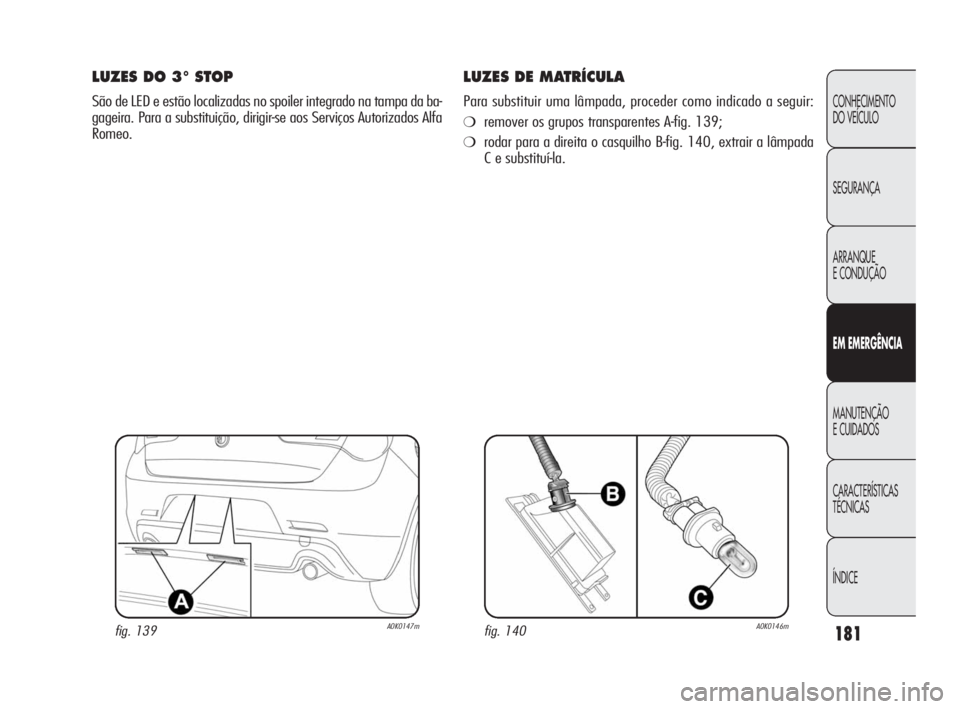

LUZES DO 3° STOP
São de LED e estão localizadas no spoiler integrado na tampa da ba-
gageira. Para a substituição, dirigir-se aos Serviços Autorizados Alfa
Romeo.
LUZES DE MATRÍCULA
Para substituir uma lâmpada, proceder como indicado a seguir:
❍remover os grupos transparentes A-fig. 139;
❍rodar para a direita o casquilho B-fig. 140, extrair a lâmpada
C e substituí-la.
fig. 139A0K0147mfig. 140A0K0146m
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 181

182
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

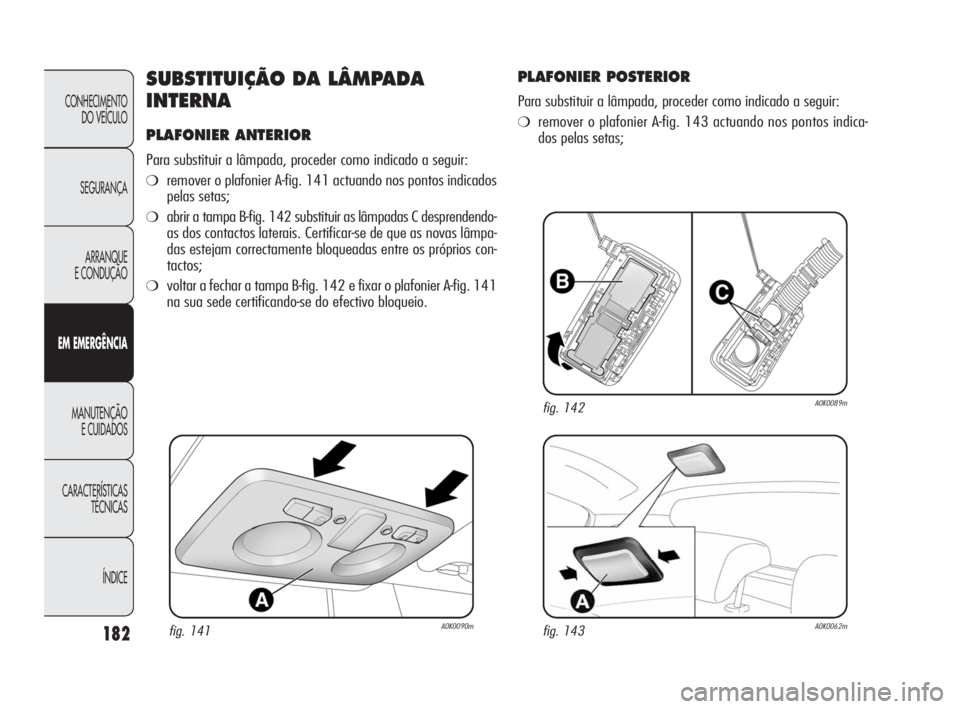

SUBSTITUIÇÃO DA LÂMPADA
INTERNA
PLAFONIER ANTERIOR
Para substituir a lâmpada, proceder como indicado a seguir:
❍remover o plafonier A-fig. 141 actuando nos pontos indicados
pelas setas;
❍abrir a tampa B-fig. 142 substituir as lâmpadas C desprendendo-
as dos contactos laterais. Certificar-se de que as novas lâmpa-
das estejam correctamente bloqueadas entre os próprios con-
tactos;
❍voltar a fechar a tampa B-fig. 142 e fixar o plafonier A-fig. 141
na sua sede certificando-se do efectivo bloqueio.
fig. 141A0K0090m
fig. 142A0K0089m
fig. 143A0K0062m
PLAFONIER POSTERIOR
Para substituir a lâmpada, proceder como indicado a seguir:
❍remover o plafonier A-fig. 143 actuando nos pontos indica-
dos pelas setas;
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 182

183
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

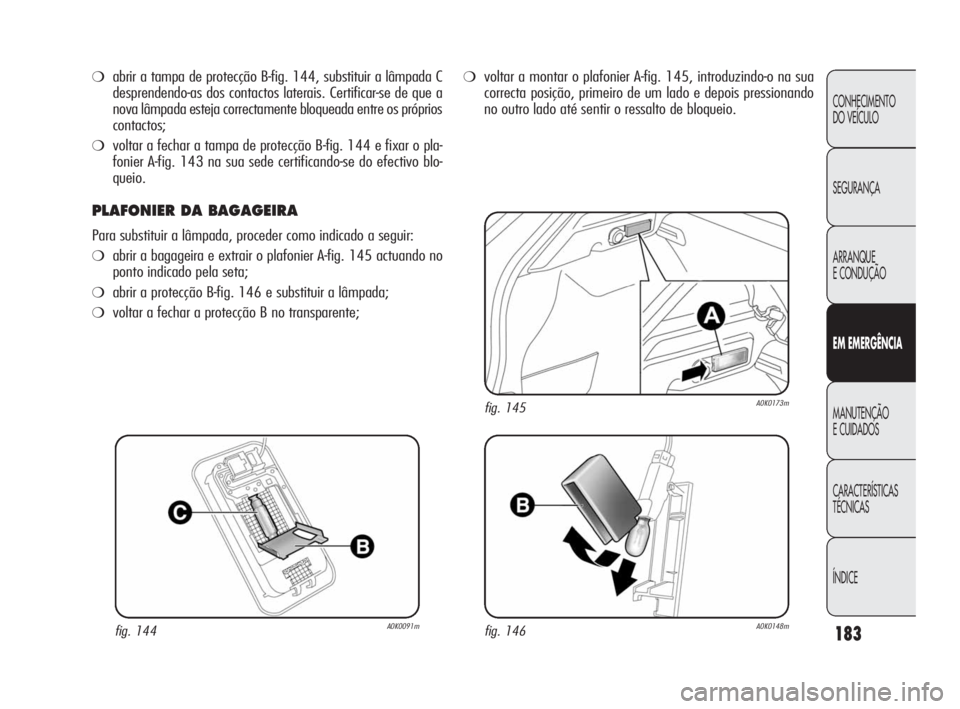

❍abrir a tampa de protecção B-fig. 144, substituir a lâmpada C
desprendendo-as dos contactos laterais. Certificar-se de que a
nova lâmpada esteja correctamente bloqueada entre os próprios
contactos;
❍voltar a fechar a tampa de protecção B-fig. 144 e fixar o pla-
fonier A-fig. 143 na sua sede certificando-se do efectivo blo-
queio.
PLAFONIER DA BAGAGEIRA
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a bagageira e extrair o plafonier A-fig. 145 actuando no
ponto indicado pela seta;
❍abrir a protecção B-fig. 146 e substituir a lâmpada;
❍voltar a fechar a protecção B no transparente;
❍voltar a montar o plafonier A-fig. 145, introduzindo-o na sua
correcta posição, primeiro de um lado e depois pressionando
no outro lado até sentir o ressalto de bloqueio.
fig. 146A0K0148m
fig. 145A0K0173m
fig. 144A0K0091m
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 183

184
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

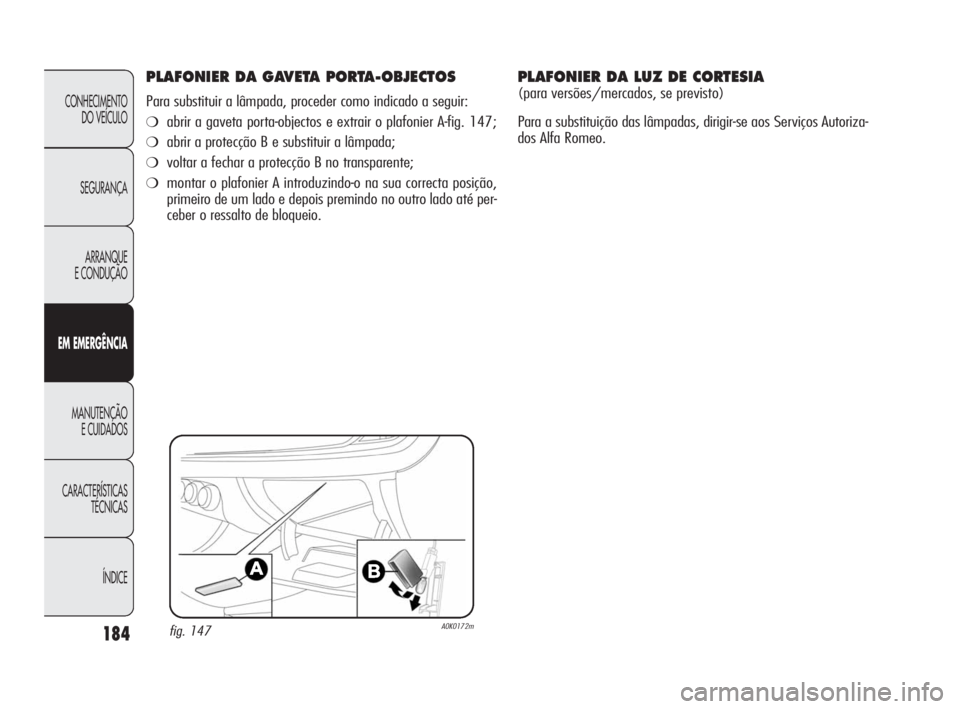

PLAFONIER DA GAVETA PORTA-OBJECTOS
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a gaveta porta-objectos e extrair o plafonier A-fig. 147;
❍abrir a protecção B e substituir a lâmpada;
❍voltar a fechar a protecção B no transparente;
❍montar o plafonier A introduzindo-o na sua correcta posição,
primeiro de um lado e depois premindo no outro lado até per-
ceber o ressalto de bloqueio.
fig. 147A0K0172m
PLAFONIER DA LUZ DE CORTESIA
(para versões/mercados, se previsto)
Para a substituição das lâmpadas, dirigir-se aos Serviços Autoriza-
dos Alfa Romeo.
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 184

185
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

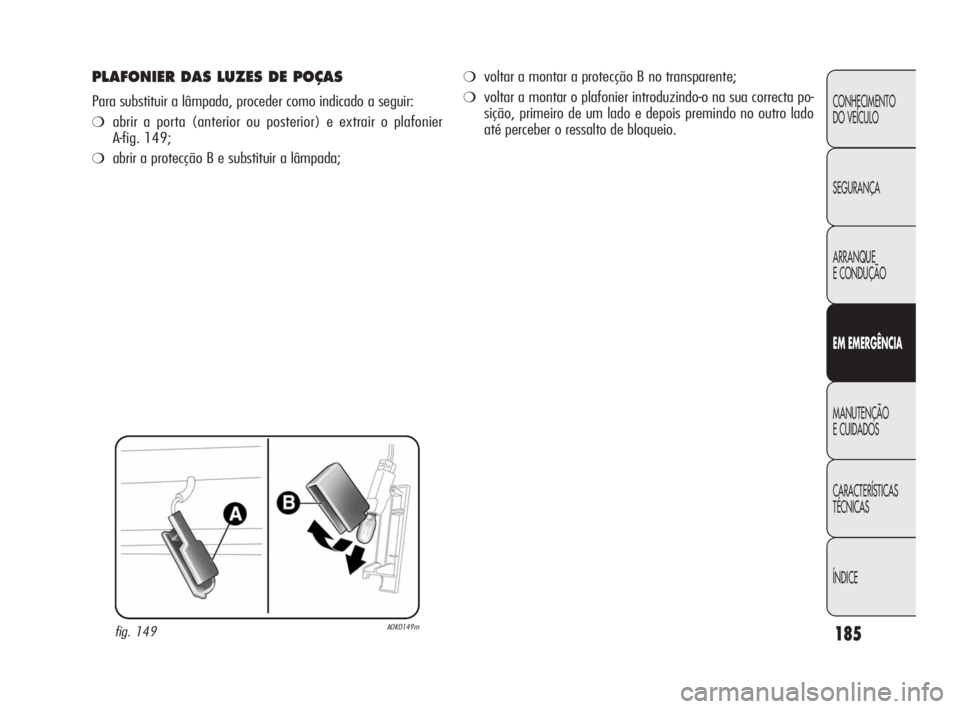

PLAFONIER DAS LUZES DE POÇAS
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a porta (anterior ou posterior) e extrair o plafonier
A-fig. 149;
❍abrir a protecção B e substituir a lâmpada;
fig. 149A0K0149m
❍voltar a montar a protecção B no transparente;
❍voltar a montar o plafonier introduzindo-o na sua correcta po-
sição, primeiro de um lado e depois premindo no outro lado
até perceber o ressalto de bloqueio.
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 185

186
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

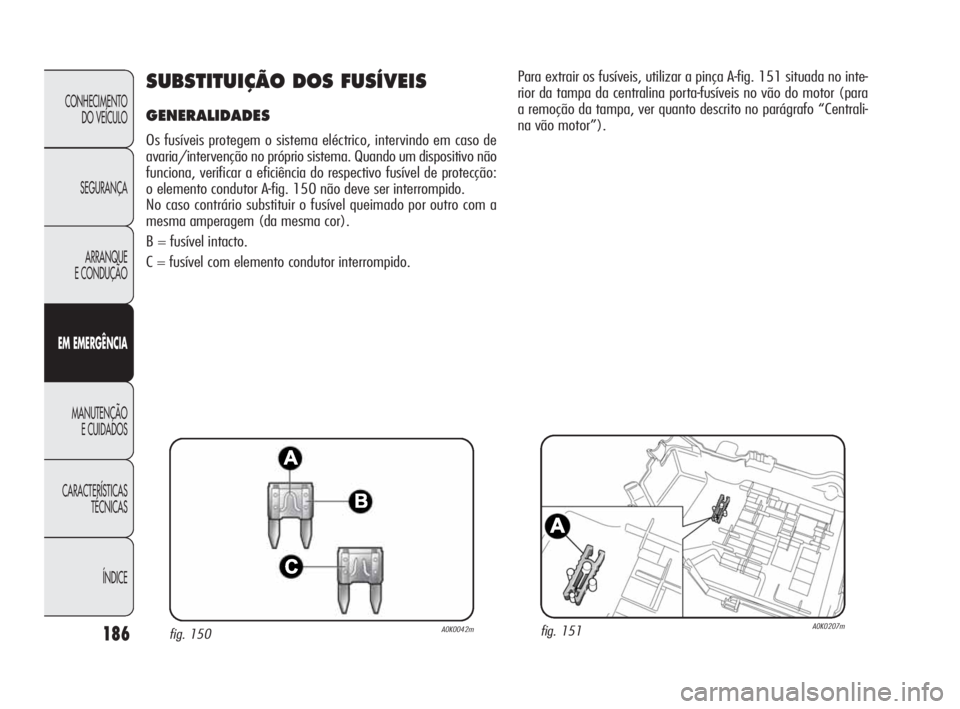

SUBSTITUIÇÃO DOS FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctrico, intervindo em caso de
avaria/intervenção no próprio sistema. Quando um dispositivo não
funciona, verificar a eficiência do respectivo fusível de protecção:
o elemento condutor A-fig. 150 não deve ser interrompido.
No caso contrário substituir o fusível queimado por outro com a
mesma amperagem (da mesma cor).
B = fusível intacto.
C = fusível com elemento condutor interrompido.
fig. 150A0K0042mfig. 151A0K0207m
Para extrair os fusíveis, utilizar a pinça A-fig. 151 situada no inte-
rior da tampa da centralina porta-fusíveis no vão do motor (para
a remoção da tampa, ver quanto descrito no parágrafo “Centrali-
na vão motor”).
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 186

187
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

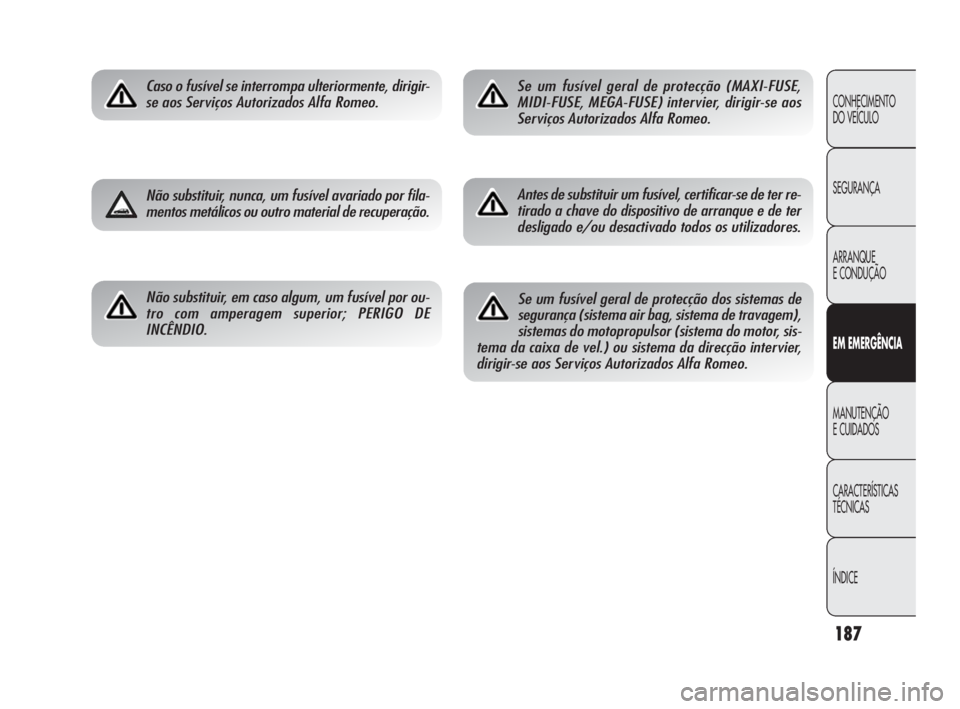

Caso o fusível se interrompa ulteriormente, dirigir-
se aos Serviços Autorizados Alfa Romeo.
Não substituir, nunca, um fusível avariado por fila-
mentos metálicos ou outro material de recuperação.
Não substituir, em caso algum, um fusível por ou-
tro com amperagem superior; PERIGO DE
INCÊNDIO.
Se um fusível geral de protecção (MAXI-FUSE,
MIDI-FUSE, MEGA-FUSE) intervier, dirigir-se aos
Serviços Autorizados Alfa Romeo.
Antes de substituir um fusível, certificar-se de ter re-
tirado a chave do dispositivo de arranque e de ter
desligado e/ou desactivado todos os utilizadores.
Se um fusível geral de protecção dos sistemas de
segurança (sistema air bag, sistema de travagem),
sistemas do motopropulsor (sistema do motor, sis-
tema da caixa de vel.) ou sistema da direcção intervier,
dirigir-se aos Serviços Autorizados Alfa Romeo.
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 187

188
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
Se tiver que lavar o vão do motor, cui-
dado para não insistir directamente com
o jacto de água na centralina de fusíveis
e em correspondência com os motores dos lim-
pa-vidros.

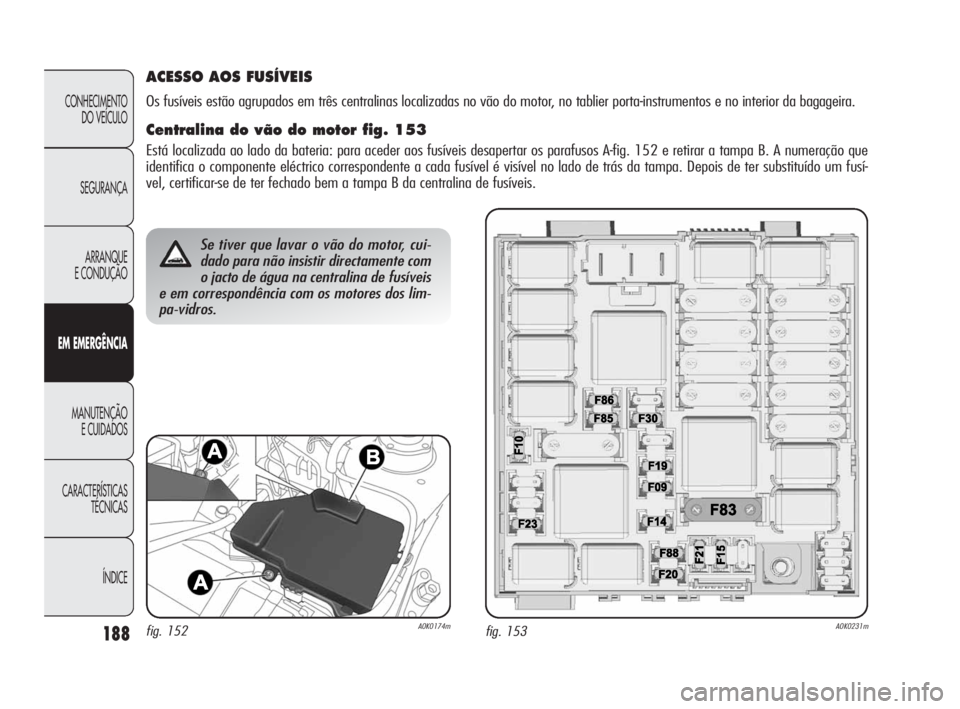

ACESSO AOS FUSÍVEIS
Os fusíveis estão agrupados em três centralinas localizadas no vão do motor, no tablier porta-instrumentos e no interior da bagageira.
Centralina do vão do motor fig. 153
Está localizada ao lado da bateria: para aceder aos fusíveis desapertar os parafusos A-fig. 152 e retirar a tampa B. A numeração que
identifica o componente eléctrico correspondente a cada fusível é visível no lado de trás da tampa. Depois de ter substituído um fusí-
vel, certificar-se de ter fechado bem a tampa B da centralina de fusíveis.
fig. 152A0K0174mfig. 153A0K0231m
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 188

189
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

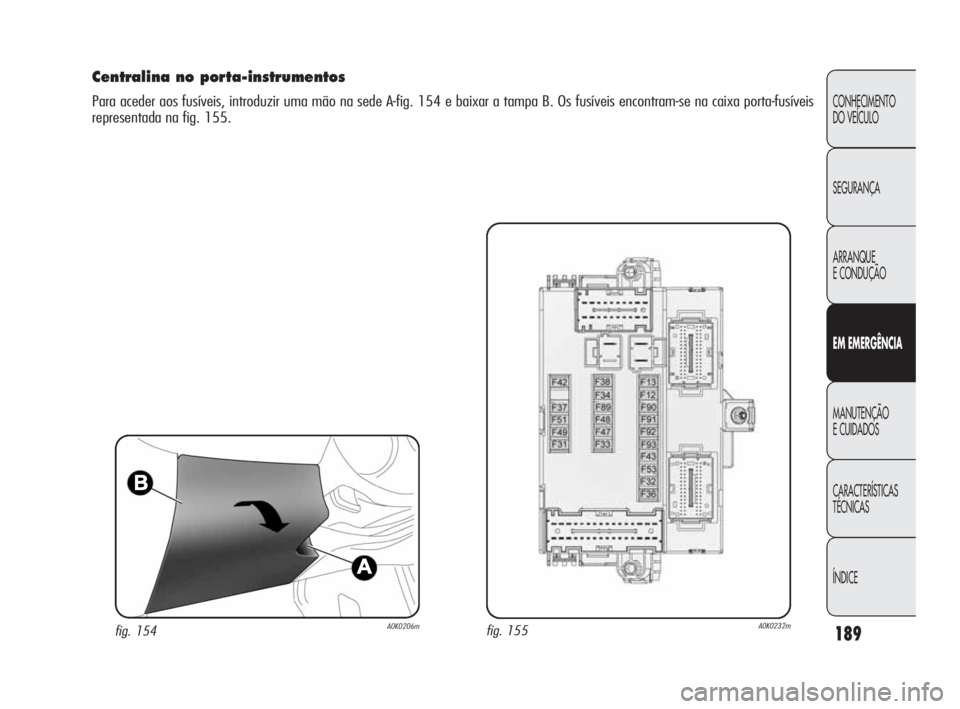

Centralina no porta-instrumentos
Para aceder aos fusíveis, introduzir uma mão na sede A-fig. 154 e baixar a tampa B. Os fusíveis encontram-se na caixa porta-fusíveis
representada na fig. 155.
fig. 154A0K0206mfig. 155A0K0232m
