Alfa Romeo Giulietta 2010 Manual de Uso e Manutenção (in Portuguese)

30
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
Primeira página (Visualização de
informações no ecrã principal)
(par versões/mercados, se previsto)
Esta função permite seleccionar o tipo de informação que se pre-
tende visualizar no ecrã principal. É possível visualizar a data ou
a distância parcial.
Para efectuar a selecção, proceder como indicado a seguir:
– premir o botão SET ESC com pressão breve, o display visualiza
“Primeira página”;
– pressionar novamente o botão SET ESC brevemente para vi-
sualizar as opções de visualização “Data” e “Info motor”;
– premir o botão “
Ò▲“ou“▼“ para seleccionar o tipo de
visualização que se pretende ter no ecrã principal;
– premir o botão SET ESC brevemente para regressar ao ecrã de
menu ou continuamente para regressar ao ecrã standard sem me-
morizar.
Ao rodar a chave de arranque para a posição MAR, o ecrã, termi-
nada a fase de verificação inicial, mostra as informações definidas
anteriormente através da função “Primeira página” do menu.
Ver rádio (Repetição das informações áudio)
Esta função permite visualizar no ecrã informações relativas ao au-
to-rádio.
– Rádio: frequência ou mensagem RDS da estação de rádio se-
leccionada, activação da busca automática ou AutoStore;
– CD áudio, CD MP3: número da faixa;
– Carregador de CD: número do CD e número da faixa;
Para visualizar (On) ou eliminar (Off) as informações do rádio
no ecrã, proceder do modo seguinte:
– premir o botão SET ESC com pressão breve, o display visualiza
de modo intermitente On ou Off em função de quanto anterior-
mente seleccionado;
– premir o botão “
Ò▲“ou“▼“ para efectuar a escolha;
– premir o botão SET ESC brevemente para regressar ao ecrã de
menu ou continuamente para regressar ao ecrã standard sem me-
morizar.
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 30

31
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
ECONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
Autoclose (Fecho centralizado automático
com o veículo em movimento)
Esta função, prévia activação (On), permite a activação do blo-
queio automático das portas ao ultrapassar a velocidade de 20
km/h.
Para activar ou desactivar esta função, proceder como indicado a
seguir:
– premir o botão SET ESC com pressão breve, o display mostra
um submenu;
– premir brevemente o botão SET ESC, o ecrã apresenta de mo-
do intermitente On ou Off, em função do definido anteriormente;
– premir o botão “
Ò▲“ou“▼“ para efectuar a escolha;
– premir o botão SET ESC com pressão breve para voltar ao ecrã
menu ou premir o botão com pressão prolongada para voltar ao
ecrã do menu principal sem memorizar;
– premir novamente o botão SET ESC com pressão longa para vol-
tar ao ecrã standard ou ao menu principal, de acordo com o pon-
to em que se encontra no menu.
Unidade medida (Regulação da unidade de
medida)
Esta função permite a definição das unidades de medida através
de três submenus: “Distância”, “Consumos” e “Temperatura”.
Para seleccionar a unidade de medida desejada, proceder como in-
dicado a seguir:
– premir o botão SET ESC com pressão breve, o display mostra
os três submenus;
– premir o botão “
Ò▲“ou“▼“ para se deslocar dentro
dos dois submenus;
– depois de ter seleccionado o submenu que se deseja modificar,
premir o botão SET ESC com pressão breve;
– caso se entre no submenu “Distância”: premindo o botão SET
ESC com uma pressão breve, o ecrã visualiza “km” ou “mi” em
função do anteriormente definido;
– premir o botão “
Ò▲“ou“▼“ para efectuar a escolha;
– caso se entre no submenu “Consumos”: pressionando o botão
SET ESC com pressão breve, o ecrã mostra “km/l”, “l/100km”
ou “mpg” em função de quanto anteriormente definido;
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 31

32
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
Se a unidade de medida da distância seleccionada for “km” o
display permite a definição da unidade de medida (km/l ou
l/100km) relativa à quantidade de combustível consumido.
Se a unidade de medida de distância definida for “mi”, o ecrã vi-
sualizará a quantidade de combustível consumido em “mpg”.
– premir o botão “
Ò▲“ou“▼“ para efectuar a escolha;
– caso se entre no submenu “Temperatura”: premindo o botão
SET ESC com uma pressão breve, o ecrã visualiza “°C” ou “°F”
em função do anteriormente definido;
– premir o botão “
Ò▲“ou“▼“ para efectuar a escolha;
Uma vez efectuada a regulação, premir o botão SET ESC com pres-
são breve para voltar ao ecrã do submenu ou premir o botão com
pressão prolongada para voltar ao ecrã do menu principal sem me-
morizar.
– premir novamente o botão SET ESC com pressão longa para vol-
tar ao ecrã standard ou ao menu principal, de acordo com o pon-
to em que se encontra no menu.
Idioma (selecção do idioma)
As visualizações do display, com definição prévia , podem ser re-
presentadas nas seguintes línguas: Italiano, Inglês, Alemão, Por-
tuguês, Espanhol, Francês, Holandês, Turco, Português do Brasil.
Para definir a língua desejada, proceder como indicado de seguida:
– premir o botão SET ESC com pressão breve, o display visualiza
de modo intermitente o “idioma” definido anteriormente;
– premir o botão “
Ò▲“ou“▼“ para efectuar a escolha;
– premir o botão SET ESC brevemente para regressar ao ecrã de
menu ou continuamente para regressar ao ecrã standard sem me-
morizar.
Volume dos avisos (Regulação do volume do
sinal acústico de avarias/avisos)
Esta função permite regular (para 8 níveis) o volume do sinal acús-
tico (buzzer) que acompanha as indicações de avaria/aviso no
ecrã.
Para definir o volume desejado, proceder no modo seguinte:
– premir o botão SET ESC com pressão breve, o display mostra de
modo intermitente o “nível” do volume definido anteriormente;
– premir o botão “
Ò▲“ou“▼“ para efectuar a regulação;
– premir o botão SET ESC brevemente para regressar ao ecrã de
menu ou continuamente para regressar ao ecrã standard sem me-
morizar.
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 32

33
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
ECONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
Vol. teclas (Regulação do volume das teclas)
Esta função permite regular (em 8 níveis) o volume do sinal acús-
tico obtido da pressão prolongada dos botões SET ESC que se efec-
tua para sair de um submenu e regressar ao menu standard.
Para definir o volume desejado, proceder no modo seguinte:
– premir o botão SET ESC com pressão breve, o display mostra o
“nível” do volume definido anteriormente;
– prima o botão + ou – para efectuar a regulação; durante tal
regulação é emitida uma sinalização acústica igual ao nível de
volume que se está a seleccionar;
– premir o botão SET ESC com pressão breve para voltar ao ecrã
anterior ou premir o botão com pressão prolongada para voltar
ao ecrã standard sem memorizar.
Nas versões dotadas de ecrã multifunções reconfigurável, o valor
do nível do volume é representado por barras.
Beep/Bez. Cintos (Reactivação do buzzer
para sinalização S.B.R.)
(para versões/mercados onde previsto)
A função é visualizável somente depois da desactivação efectiva
do sistema S.B.R. por parte dos Serviços Autorizados Alfa Romeo
(ver o parágrafo “Sistema S.B.R.” no capítulo “Segurança”).
Ser vice (Manutenção programada)
Esta função permite visualizar as indicações relativas aos prazos
quilométricos ou diários dos cupões de manutenção. Através da
função Service é ainda possível visualizar o prazo (em quilóme-
tros ou milhas) relativo à substituição do óleo do motor.
Para consultar estas indicações proceder como indicado de seguida:
– premir o botão SET ESC com pressão breve, o ecrã visualiza o
prazo em km ou mi em função de quanto definido anteriormente
(ver o parágrafo “Unid. de medida de distância”);
– premir o botão SET ESC com pressão breve para voltar ao ecrã
menu ou premir o botão com pressão longa para voltar para o ecrã
standard.
AVISO O “Plano de Manutenção Programada” prevê a manuten-
ção do veículo a cada 30.000 km (versões 1.4 gasolina), ou a
cada 35.000 km (versões 1750 Turbo Gasolina e versões Diesel).
Esta visualização aparece automaticamente, com a chave na po-
sição MAR, quando faltarem 2.000 km (ou valor equivalente em
milhas) para este prazo e é novamente indicada a cada 200 km
(ou valor equivalente em milhas). Abaixo dos 200 km as sinali-
zações são propostas a intervalos mais frequentes. A visualiza-
ção efectua-se em km ou milhas, segundo a definição efectuada
na unidade de medida. Quando a manutenção programada (“re-
visão”) está perto do prazo previsto, rodando a chave de arran-
que para a posição MAR, no display aparece a indicação “Service”
seguida do número de quilómetros/milhas que faltam para a ma-
nutenção do veículo. Contactar os Serviços Autorizados Alfa
Romeo que procederão, para além das operações de manuten-
ção previstas no “Plano de Manutenção programada”, à reposição
a zeros da referida visualização (reset).
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 33

34
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
Air Bag do passageiro
(Activação/Desactivação Air bag lado do
passageiro, frontal e lateral,
protecção torácico/pélvica (Side Bag)
Esta função permite activar/desactivar o air bag lado passageiro.
Proceder como a seguir:
– premir o botão SET ESC e, depois de ter visualizado no display
a mensagem (Bag pass: Off) (para desactivar) ou a mensagem
(Bag pass: On) (para activar) através da pressão dos botões
“
Ò▲“e“▼“, premir novamente o botão SET ESC;
– no display é visualizada a mensagem de pedido de confirmação;
– através da pressão dos botões “
Ò▲“ou“▼“ seleccionar
(Sim) (para confirmar a activação/desactivação) ou (Não) (pa-
ra rejeitar);
– premir brevemente o botão SET ESC, é visualizada uma men-
sagem de confirmação da escolha e volta-se ao ecrã menu ou
premir o botão continuamente para voltar ao ecrã standard sem
memorizar.
Luzes diurnas (D.R.L.)
Esta função permite activar/desactivar as luzes diurnas.
Para activar ou desactivar esta função, proceder como indicado a
seguir:
– premir o botão SET ESC com pressão breve, o display mostra
um submenu;
– premir brevemente o botão SET ESC, o ecrã apresenta de mo-
do intermitente On ou Off, em função do definido anteriormente;
– premir o botão “
Ò▲“ou“▼“ para efectuar a escolha;
– premir o botão SET ESC com pressão breve para voltar ao ecrã
menu ou premir o botão com pressão prolongada para voltar ao
ecrã do menu principal sem memorizar;
– premir novamente o botão SET ESC com pressão longa para vol-
tar ao ecrã standard ou ao menu principal, de acordo com o pon-
to em que se encontra no menu.
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 34

35
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
ECONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
Luzes de cortesia
(Activação/desactivação “Greeting lights”)
(para versões/mercados, se previsto)
Esta função permite, na abertura de portas ou da bagageira pelo
telecomando, a ligação durante 25 segundos das luzes de pre-
sença e a luz de matrícula e das luzes dos plafonieres internos,
com as seguintes excepções:
❍interrupção depois de 5 segundos após o fecho da porta
❍interrupção após um bloqueio do telecomando
❍interrupção após um bloqueio ou accionamento do telecomando
Para a activação/desactivação, proceder como indicado a seguir:
– premir o botão SET ESC com pressão breve, o display visualiza
de modo intermitente “On” ou “Off” em função do definido an-
teriormente;
– premir o botão “
Ò▲“ou“▼“ para efectuar a escolha;
– premir o botão SET ESC brevemente para regressar ao ecrã de
menu ou continuamente para regressar ao ecrã standard sem me-
morizar.
Saída Menu
Última função que fecha o ciclo de selecções enumeradas no ecrã
menu. Ao premir o botão SET ESC com pressão breve, o display
volta ao ecrã standard sem memorizar. Ao premir o botão
▼
o ecrã regressa à primeira opção do menu.
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 35

36
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
TRIP COMPUTER
GENERALIDADES
O “Trip computer” permite visualizar, com a chave de arranque na
posição MAR, as medidas relativas ao estado de funcionamento
do veículo. Esta função é composta por duas vertentes denomi-
nadas “Trip A” e “Trip B” capazes de monitorizar a “missão com-
pletada” pelo veículo (viagem) de modo independente.
Ambas as funções podem ser repostas a zero (reset - início de uma
nova missão).
O “Trip A” permite a visualização da seguinte informação:
– Autonomia
– Distância percorrida
– Consumo médio
– Consumo instantâneo
– Velocidade média
– Tempo de viagem (duração da condução).O “Trip B”, permite visualizar as seguintes medidas:
– Distância percorrida B
– Consumo médio B
– Velocidade média B
– Tempo de viagem B (duração da condução).
O “Trip B” é uma função que se pode excluir (ver o parágrafo “Ha-
bilitação do Trip B”). Os valores “Autonomia” e “Consumo ins-
tantâneo” não podem ser repostas a zero.
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 36

37
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
ECONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
Valores visualizadas
Autonomia
Indica a distância indicativa que pode ser ainda percorrida com o
combustível presente no interior do depósito.
No display aparece a indicação “- - - -” quando se verificam os se-
guintes eventos:
– valor de autonomia inferior a 50 km (ou 30 mi)
– em caso de paragem do veículo com o motor ligado por um tem-
po prolongado.
AVISO A variação do valor de autonomia pode ser influenciada
por diferentes factores: estilo de condução, tipo de percurso (au-
to-estrada, urbano, secundário, etc.), condições de utilização do
veículo (carga transportada, pressão dos pneus, etc.). Assim, a
programação de uma viagem deve ter em conta o descrito ante-
riormente.Distância percorrida
Indica a distância percorrida desde o início da nova missão.
Consumo médio
Representa a média dos consumos desde o início da nova viagem.
Consumo instantâneo
Exprime a variação, actualizada constantemente, de consumo do
combustível. Em caso de estacionamento do veículo com o motor
ligadonodisplayéapresentadaaindicação“----”.
Velocidade média
Representa o valor médio da velocidade do veículo em função do tem-
po total decorrido desde o início da nova missão.
Tempo de viagem
Tempo decorrido desde o início da nova missão.
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 37

38
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
Visualização no display
Sempre que é visualizada uma medida, no ecrã são visualizadas
as seguintes informações:
❍ícone animado na parte superior (A-fig. 11);
❍a escrita “Trip” (ou “Trip A” ou “Trip B”) (B);
❍nome, valor e unidade de medida relativos à medida selec-
cionada (ex. “Autonomia 1500 km”) (C).
Transcorridos alguns segundos nome e valor da medida seleccio-
nada são substituídos por um ícone (ver fig. 12).A seguir são indicados os ícones relativos às várias medidas:
7E”K”Autonomia”;
o6“Consumo médio A” (se estiver activado o Trip
A, ou “B” se estiver activado o Trip B);
pE7 6“Distância A” (se estiver activado o Trip A, ou “B”
se estiver activado o Trip B);
oq“Consumo instantâneo”;
86“Velocidade média A” (se estiver activado o Trip
A, ou “B” se estiver activado o Trip B);
56“Tempo de viagem A” (se estiver activado o Trip
A, ou “B” se estiver activado o Trip B).
fig. 11A0K1223pfig. 12A0K0007m
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 38

39
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
ECONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

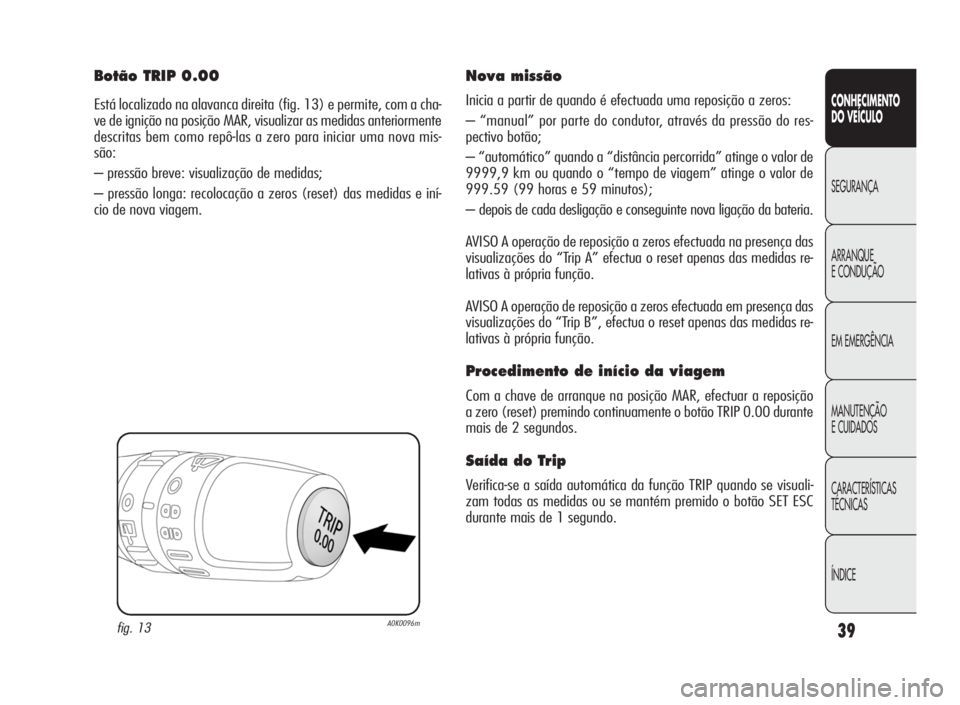

Botão TRIP 0.00
Está localizado na alavanca direita (fig. 13) e permite, com a cha-
ve de ignição na posição MAR, visualizar as medidas anteriormente
descritas bem como repô-las a zero para iniciar uma nova mis-
são:
– pressão breve: visualização de medidas;
– pressão longa: recolocação a zeros (reset) das medidas e iní-
cio de nova viagem.
Nova missão
Inicia a partir de quando é efectuada uma reposição a zeros:
– “manual” por parte do condutor, através da pressão do res-
pectivo botão;
– “automático” quando a “distância percorrida” atinge o valor de
9999,9 km ou quando o “tempo de viagem” atinge o valor de
999.59 (99 horas e 59 minutos);
– depois de cada desligação e conseguinte nova ligação da bateria.
AVISO A operação de reposição a zeros efectuada na presença das
visualizações do “Trip A” efectua o reset apenas das medidas re-
lativas à própria função.
AVISO A operação de reposição a zeros efectuada em presença das
visualizações do “Trip B”, efectua o reset apenas das medidas re-
lativas à própria função.
Procedimento de início da viagem
Com a chave de arranque na posição MAR, efectuar a reposição
a zero (reset) premindo continuamente o botão TRIP 0.00 durante
mais de 2 segundos.
Saída do Trip
Verifica-se a saída automática da função TRIP quando se visuali-
zam todas as medidas ou se mantém premido o botão SET ESC
durante mais de 1 segundo.
fig. 13A0K0096m
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 39
