Alfa Romeo Giulietta 2010 Notice d'entretien (in French)

page laissée intentionnellement blanche
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 130

131
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
fig. 93A0K0161mfig. 92A0K0160m
Ne pas appuyer sur le bouton C-fig. 92 pendant
la marche.
Le siège arrière est muni de ceintures de sécurité à inertie à trois
points d’ancrage avec enrouleur. Pour boucler les ceintures des
places arrière, voir fig. 93.
SÉCURITÉ
CEINTURES DE SÉCURITÉ
EMPLOI DES CEINTURES DE SÉCURITÉ
La ceinture doit être endossée en tenant le buste droit et appuyé
contre le dossier. Pour boucler les ceintures, saisir la languette de
clipsage A-fig. 92 et l’enclencher dans le dispositif B, jusqu’au dé-
clic de blocage.
Si pendant le déroulement de la ceinture celle-ci devait se blo-
quer, la laisser s’enrouler légèrement pour dégager le mécanisme
puis la dégager de nouveau en évitant des manœuvres brusques.
Pour enlever les ceintures, appuyer sur le bouton C. Accompagner
la ceinture pendant son enroulement, pour éviter qu’elle ne s’en-
tortille.
131-150 Alfa Giulietta FR 4ed 26-04-2010 11:26 Pagina 131

132
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

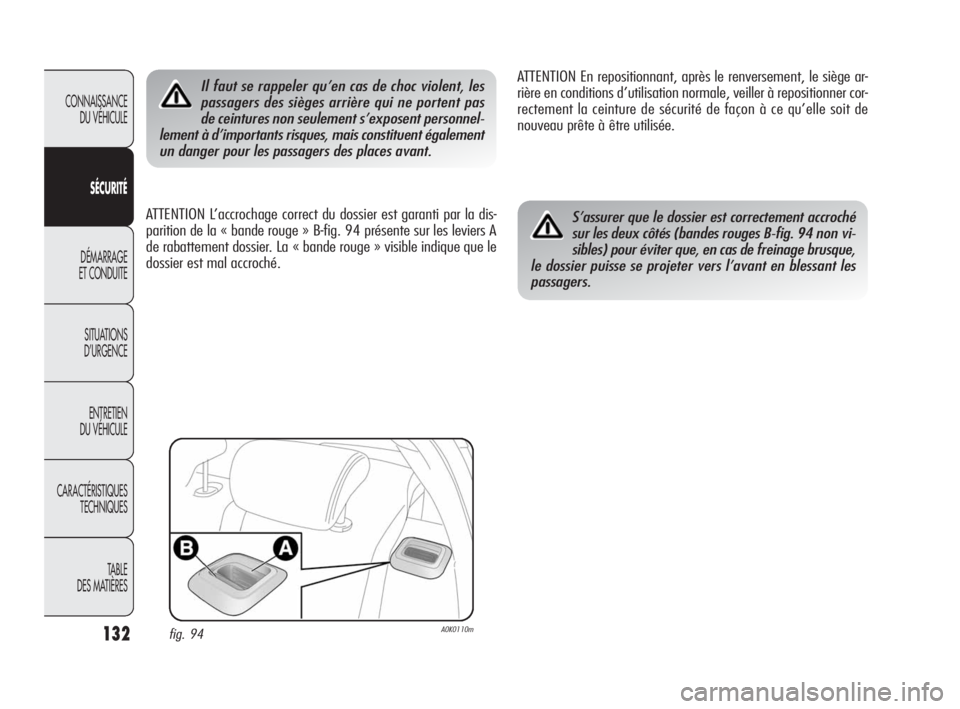

Il faut se rappeler qu’en cas de choc violent, les
passagers des sièges arrière qui ne portent pas
de ceintures non seulement s’exposent personnel-
lement à d’importants risques, mais constituent également
un danger pour les passagers des places avant.
ATTENTION L’accrochage correct du dossier est garanti par la dis-
parition de la « bande rouge » B-fig. 94 présente sur les leviers A
de rabattement dossier. La « bande rouge » visible indique que le
dossier est mal accroché.ATTENTION En repositionnant, après le renversement, le siège ar-
rière en conditions d’utilisation normale, veiller à repositionner cor-
rectement la ceinture de sécurité de façon à ce qu’elle soit de
nouveau prête à être utilisée.S’assurer que le dossier est correctement accroché
sur les deux côtés (bandes rouges B-fig. 94 non vi-
sibles) pour éviter que, en cas de freinage brusque,
le dossier puisse se projeter vers l’avant en blessant les
passagers.
fig. 94A0K0110m
131-150 Alfa Giulietta FR 4ed 26-04-2010 11:26 Pagina 132

133
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

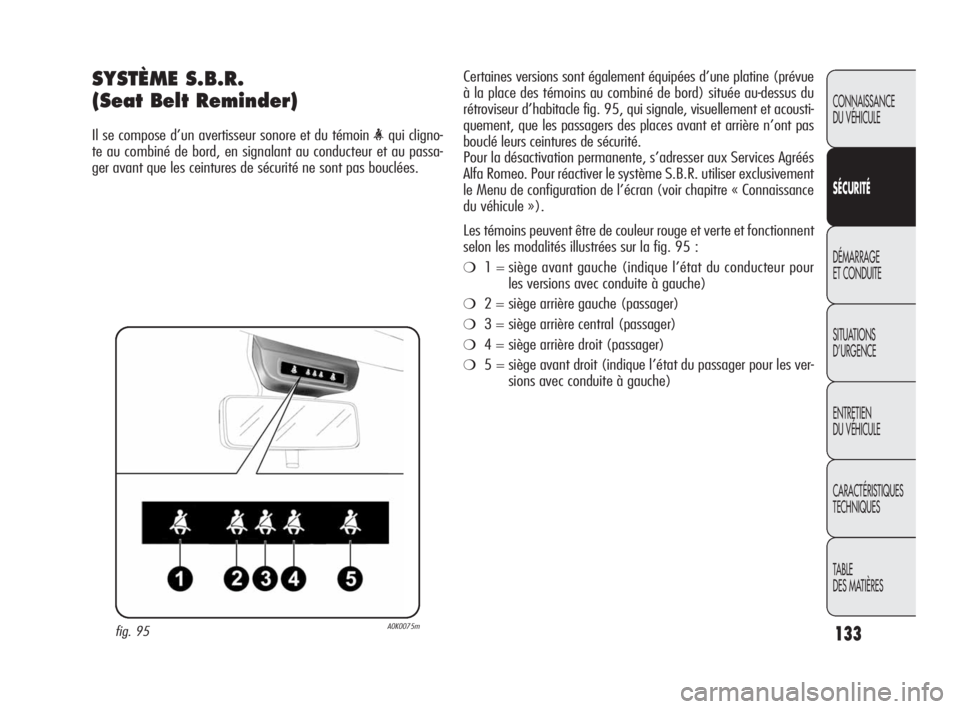

SYSTÈME S.B.R.
(Seat Belt Reminder)
Il se compose d’un avertisseur sonore et du témoin te au combiné de bord, en signalant au conducteur et au passa-
ger avant que les ceintures de sécurité ne sont pas bouclées.
fig. 95A0K0075m
Certaines versions sont également équipées d’une platine (prévue
à la place des témoins au combiné de bord) située au-dessus du
rétroviseur d’habitacle fig. 95, qui signale, visuellement et acousti-
quement, que les passagers des places avant et arrière n’ont pas
bouclé leurs ceintures de sécurité.
Pour la désactivation permanente, s’adresser aux Services Agréés
Alfa Romeo. Pour réactiver le système S.B.R. utiliser exclusivement
le Menu de configuration de l’écran (voir chapitre « Connaissance
du véhicule »).
Les témoins peuvent être de couleur rouge et verte et fonctionnent
selon les modalités illustrées sur la fig. 95 :
❍1 = siège avant gauche (indique l’état du conducteur pour
les versions avec conduite à gauche)
❍2 = siège arrière gauche (passager)
❍3 = siège arrière central (passager)
❍4 = siège arrière droit (passager)
❍5 = siège avant droit (indique l’état du passager pour les ver-
sions avec conduite à gauche)
131-150 Alfa Giulietta FR 4ed 26-04-2010 11:26 Pagina 133

134
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

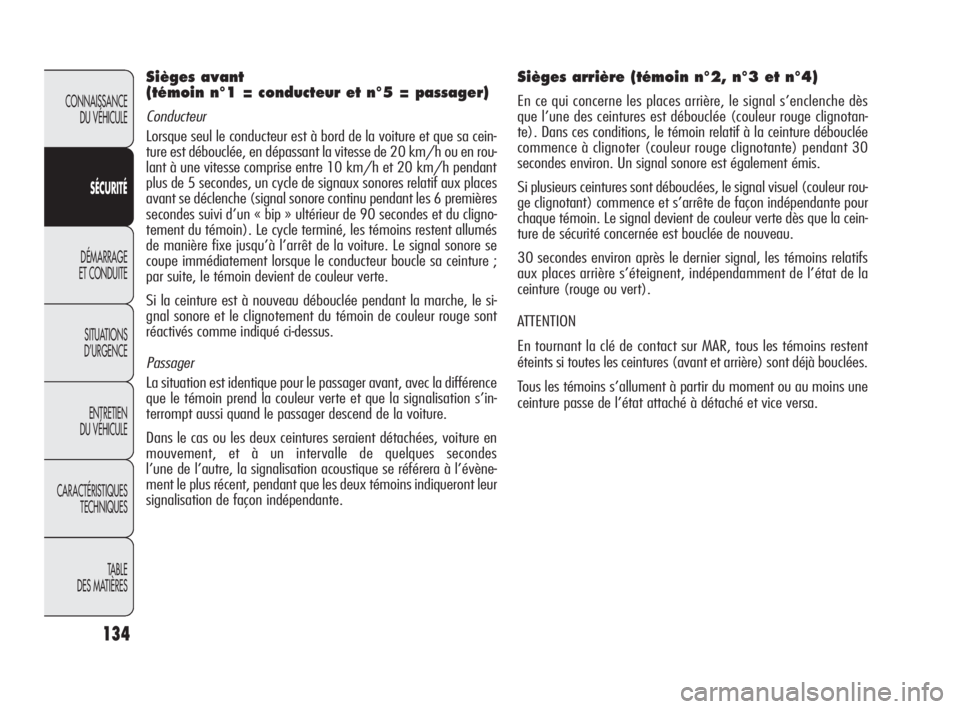

Sièges avant
(témoin n°1 = conducteur et n°5 = passager)
Conducteur
Lorsque seul le conducteur est à bord de la voiture et que sa cein-
ture est débouclée, en dépassant la vitesse de 20 km/h ou en rou-
lant à une vitesse comprise entre 10 km/h et 20 km/h pendant
plus de 5 secondes, un cycle de signaux sonores relatif aux places
avant se déclenche (signal sonore continu pendant les 6 premières
secondes suivi d’un « bip » ultérieur de 90 secondes et du cligno-
tement du témoin). Le cycle terminé, les témoins restent allumés
de manière fixe jusqu’à l’arrêt de la voiture. Le signal sonore se
coupe immédiatement lorsque le conducteur boucle sa ceinture ;
par suite, le témoin devient de couleur verte.
Si la ceinture est à nouveau débouclée pendant la marche, le si-
gnal sonore et le clignotement du témoin de couleur rouge sont
réactivés comme indiqué ci-dessus.
Passager
La situation est identique pour le passager avant, avec la différence
que le témoin prend la couleur verte et que la signalisation s’in-
terrompt aussi quand le passager descend de la voiture.
Dans le cas ou les deux ceintures seraient détachées, voiture en
mouvement, et à un intervalle de quelques secondes
l’une de l’autre, la signalisation acoustique se référera à l’évène-
ment le plus récent, pendant que les deux témoins indiqueront leur
signalisation de façon indépendante.
Sièges arrière (témoin n°2, n°3 et n°4)
En ce qui concerne les places arrière, le signal s’enclenche dès
que l’une des ceintures est débouclée (couleur rouge clignotan-
te). Dans ces conditions, le témoin relatif à la ceinture débouclée
commence à clignoter (couleur rouge clignotante) pendant 30
secondes environ. Un signal sonore est également émis.
Si plusieurs ceintures sont débouclées, le signal visuel (couleur rou-
ge clignotant) commence et s’arrête de façon indépendante pour
chaque témoin. Le signal devient de couleur verte dès que la cein-
ture de sécurité concernée est bouclée de nouveau.
30 secondes environ après le dernier signal, les témoins relatifs
aux places arrière s’éteignent, indépendamment de l’état de la
ceinture (rouge ou vert).
ATTENTION
En tournant la clé de contact sur MAR, tous les témoins restent
éteints si toutes les ceintures (avant et arrière) sont déjà bouclées.
Tous les témoins s’allument à partir du moment ou au moins une
ceinture passe de l’état attaché à détaché et vice versa.
131-150 Alfa Giulietta FR 4ed 26-04-2010 11:26 Pagina 134

135
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

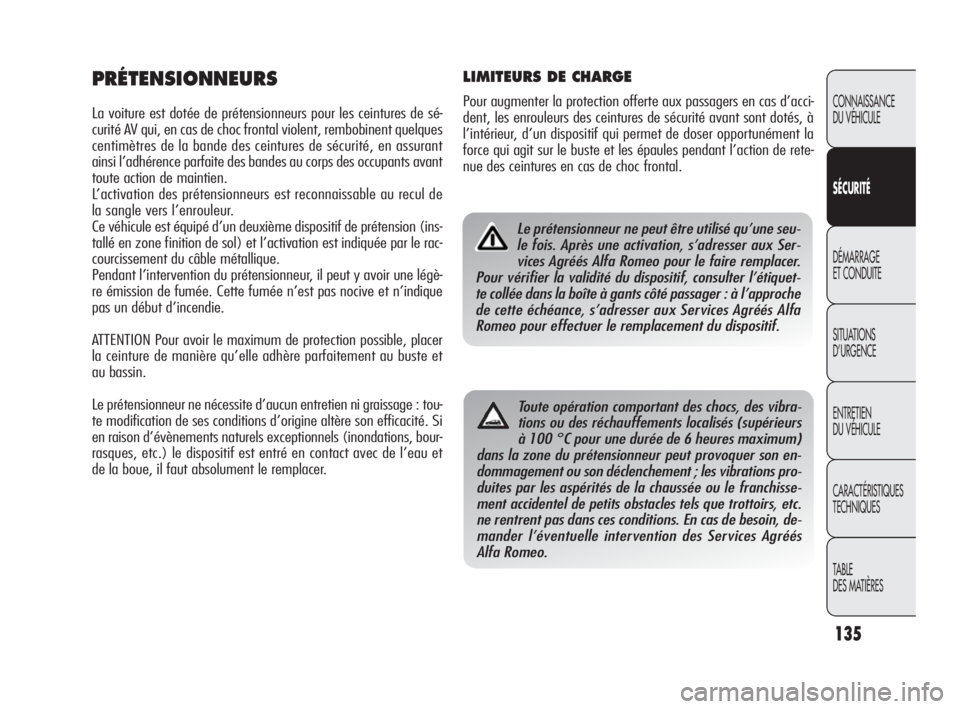

PRÉTENSIONNEURS
La voiture est dotée de prétensionneurs pour les ceintures de sé-
curité AV qui, en cas de choc frontal violent, rembobinent quelques
centimètres de la bande des ceintures de sécurité, en assurant
ainsi l’adhérence parfaite des bandes au corps des occupants avant
toute action de maintien.
L’activation des prétensionneurs est reconnaissable au recul de
la sangle vers l’enrouleur.
Ce véhicule est équipé d’un deuxième dispositif de prétension (ins-
tallé en zone finition de sol) et l’activation est indiquée par le rac-
courcissement du câble métallique.
Pendant l’intervention du prétensionneur, il peut y avoir une légè-
re émission de fumée. Cette fumée n’est pas nocive et n’indique
pas un début d’incendie.
ATTENTION Pour avoir le maximum de protection possible, placer
la ceinture de manière qu’elle adhère parfaitement au buste et
au bassin.
Le prétensionneur ne nécessite d’aucun entretien ni graissage : tou-
te modification de ses conditions d’origine altère son efficacité. Si
en raison d’évènements naturels exceptionnels (inondations, bour-
rasques, etc.) le dispositif est entré en contact avec de l’eau et
de la boue, il faut absolument le remplacer.
LIMITEURS DE CHARGE
Pour augmenter la protection offerte aux passagers en cas d’acci-
dent, les enrouleurs des ceintures de sécurité avant sont dotés, à
l’intérieur, d’un dispositif qui permet de doser opportunément la
force qui agit sur le buste et les épaules pendant l’action de rete-
nue des ceintures en cas de choc frontal.
Le prétensionneur ne peut être utilisé qu’une seu-
le fois. Après une activation, s’adresser aux Ser-
vices Agréés Alfa Romeo pour le faire remplacer.
Pour vérifier la validité du dispositif, consulter l’étiquet-
te collée dans la boîte à gants côté passager : à l’approche
de cette échéance, s’adresser aux Services Agréés Alfa
Romeo pour effectuer le remplacement du dispositif.
Toute opération comportant des chocs, des vibra-
tions ou des réchauffements localisés (supérieurs
à 100 °C pour une durée de 6 heures maximum)
dans la zone du prétensionneur peut provoquer son en-
dommagement ou son déclenchement ; les vibrations pro-
duites par les aspérités de la chaussée ou le franchisse-
ment accidentel de petits obstacles tels que trottoirs, etc.
ne rentrent pas dans ces conditions. En cas de besoin, de-
mander l’éventuelle intervention des Services Agréés
Alfa Romeo.
131-150 Alfa Giulietta FR 4ed 26-04-2010 11:26 Pagina 135

136
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

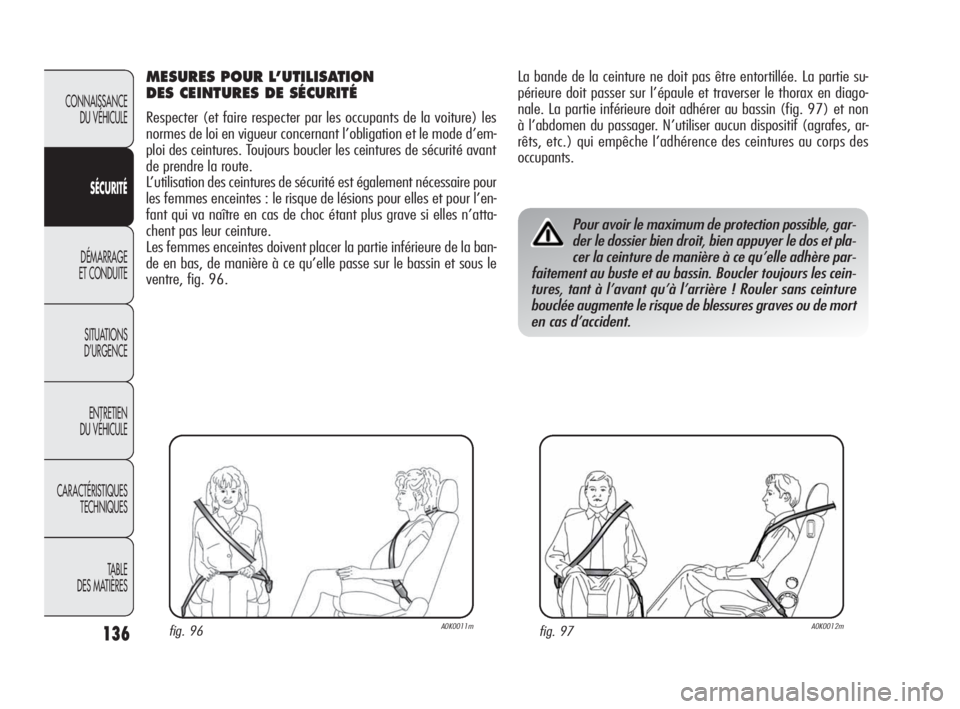

La bande de la ceinture ne doit pas être entortillée. La partie su-
périeure doit passer sur l’épaule et traverser le thorax en diago-
nale. La partie inférieure doit adhérer au bassin (fig. 97) et non
à l’abdomen du passager. N’utiliser aucun dispositif (agrafes, ar-
rêts, etc.) qui empêche l’adhérence des ceintures au corps des
occupants.
fig. 97A0K0012m
Pour avoir le maximum de protection possible, gar-
der le dossier bien droit, bien appuyer le dos et pla-
cer la ceinture de manière à ce qu’elle adhère par-
faitement au buste et au bassin. Boucler toujours les cein-
tures, tant à l’avant qu’à l’arrière ! Rouler sans ceinture
bouclée augmente le risque de blessures graves ou de mort
en cas d’accident.
MESURES POUR L’UTILISATION
DES CEINTURES DE SÉCURITÉ
Respecter (et faire respecter par les occupants de la voiture) les
normes de loi en vigueur concernant l’obligation et le mode d’em-
ploi des ceintures. Toujours boucler les ceintures de sécurité avant
de prendre la route.
L’utilisation des ceintures de sécurité est également nécessaire pour
les femmes enceintes : le risque de lésions pour elles et pour l’en-
fant qui va naître en cas de choc étant plus grave si elles n’atta-
chent pas leur ceinture.
Les femmes enceintes doivent placer la partie inférieure de la ban-
de en bas, de manière à ce qu’elle passe sur le bassin et sous le
ventre, fig. 96.
fig. 96A0K0011m
131-150 Alfa Giulietta FR 4ed 26-04-2010 11:26 Pagina 136

137
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

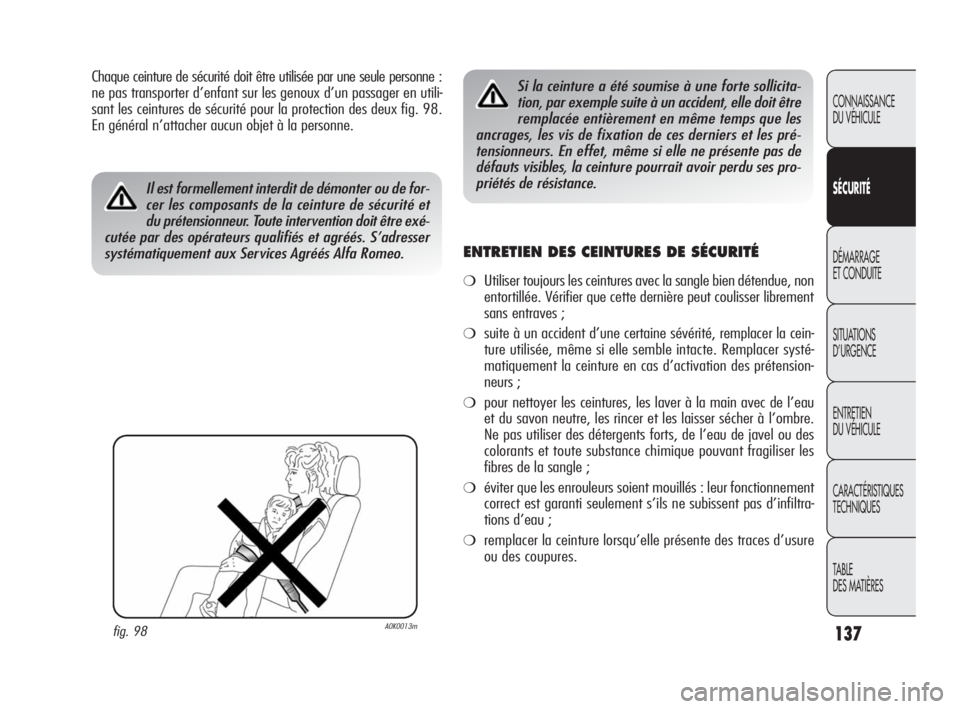

Chaque ceinture de sécurité doit être utilisée par une seule personne :
ne pas transporter d’enfant sur les genoux d’un passager en utili-
sant les ceintures de sécurité pour la protection des deux fig. 98.
En général n’attacher aucun objet à la personne.
ENTRETIEN DES CEINTURES DE SÉCURITÉ
❍Utiliser toujours les ceintures avec la sangle bien détendue, non
entortillée. Vérifier que cette dernière peut coulisser librement
sans entraves ;
❍suite à un accident d’une certaine sévérité, remplacer la cein-
ture utilisée, même si elle semble intacte. Remplacer systé-
matiquement la ceinture en cas d’activation des prétension-
neurs ;
❍pour nettoyer les ceintures, les laver à la main avec de l’eau
et du savon neutre, les rincer et les laisser sécher à l’ombre.
Ne pas utiliser des détergents forts, de l’eau de javel ou des
colorants et toute substance chimique pouvant fragiliser les
fibres de la sangle ;
❍éviter que les enrouleurs soient mouillés : leur fonctionnement
correct est garanti seulement s’ils ne subissent pas d’infiltra-
tions d’eau ;
❍remplacer la ceinture lorsqu’elle présente des traces d’usure
ou des coupures.
fig. 98A0K0013m
Il est formellement interdit de démonter ou de for-
cer les composants de la ceinture de sécurité et
du prétensionneur. Toute intervention doit être exé-
cutée par des opérateurs qualifiés et agréés. S’adresser
systématiquement aux Services Agréés Alfa Romeo.
Si la ceinture a été soumise à une forte sollicita-
tion, par exemple suite à un accident, elle doit être
remplacée entièrement en même temps que les
ancrages, les vis de fixation de ces derniers et les pré-
tensionneurs. En effet, même si elle ne présente pas de
défauts visibles, la ceinture pourrait avoir perdu ses pro-
priétés de résistance.
131-150 Alfa Giulietta FR 4ed 26-04-2010 11:26 Pagina 137

138
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

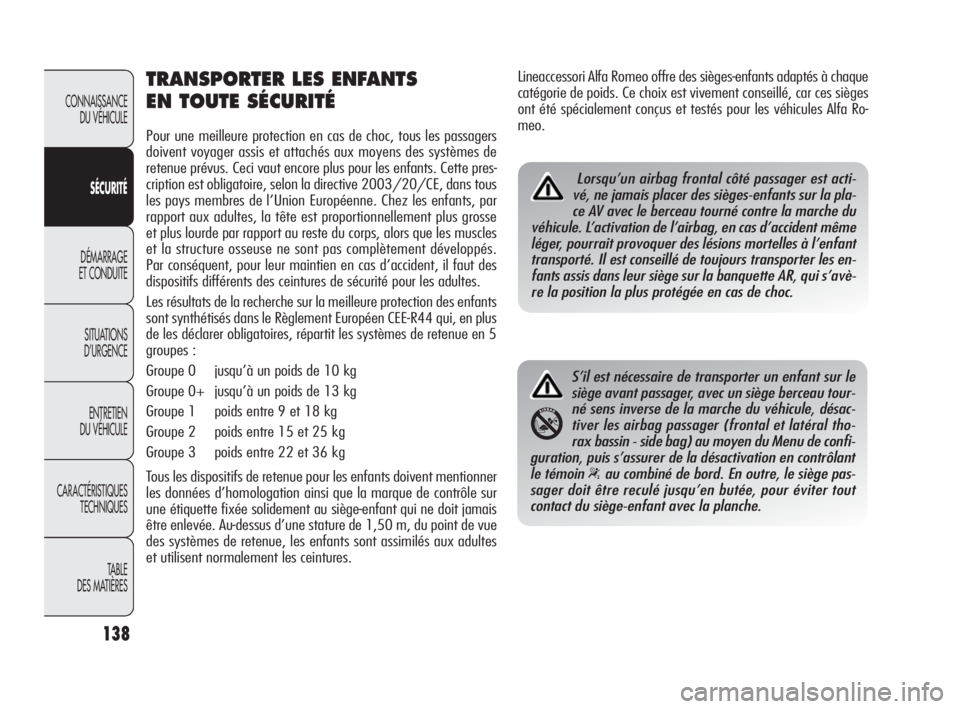

TRANSPORTER LES ENFANTS
EN TOUTE SÉCURITÉ
Pour une meilleure protection en cas de choc, tous les passagers
doivent voyager assis et attachés aux moyens des systèmes de
retenue prévus. Ceci vaut encore plus pour les enfants. Cette pres-
cription est obligatoire, selon la directive 2003/20/CE, dans tous
les pays membres de l’Union Européenne. Chez les enfants, par
rapport aux adultes, la tête est proportionnellement plus grosse
et plus lourde par rapport au reste du corps, alors que les muscles
et la structure osseuse ne sont pas complètement développés.
Par conséquent, pour leur maintien en cas d’accident, il faut des
dispositifs différents des ceintures de sécurité pour les adultes.
Les résultats de la recherche sur la meilleure protection des enfants
sont synthétisés dans le Règlement Européen CEE-R44 qui, en plus
de les déclarer obligatoires, répartit les systèmes de retenue en 5
groupes :
Groupe 0 jusqu’à un poids de 10 kg
Groupe 0+ jusqu’à un poids de 13 kg
Groupe 1 poids entre 9 et 18 kg
Groupe 2 poids entre 15 et 25 kg
Groupe 3 poids entre 22 et 36 kg
Tous les dispositifs de retenue pour les enfants doivent mentionner
les données d’homologation ainsi que la marque de contrôle sur
une étiquette fixée solidement au siège-enfant qui ne doit jamais
être enlevée. Au-dessus d’une stature de 1,50 m, du point de vue
des systèmes de retenue, les enfants sont assimilés aux adultes
et utilisent normalement les ceintures.
S’il est nécessaire de transporter un enfant sur le
siège avant passager, avec un siège berceau tour-
né sens inverse de la marche du véhicule, désac-
tiver les airbag passager (frontal et latéral tho-
rax bassin - side bag) au moyen du Menu de confi-
guration, puis s’assurer de la désactivation en contrôlant
le témoin
“au combiné de bord. En outre, le siège pas-
sager doit être reculé jusqu’en butée, pour éviter tout
contact du siège-enfant avec la planche.
Lineaccessori Alfa Romeo offre des sièges-enfants adaptés à chaque
catégorie de poids. Ce choix est vivement conseillé, car ces sièges
ont été spécialement conçus et testés pour les véhicules Alfa Ro-
meo.
Lorsqu’un airbag frontal côté passager est acti-
vé, ne jamais placer des sièges-enfants sur la pla-
ce AV avec le berceau tourné contre la marche du
véhicule. L’activation de l’airbag, en cas d’accident même
léger, pourrait provoquer des lésions mortelles à l’enfant
transporté. Il est conseillé de toujours transporter les en-
fants assis dans leur siège sur la banquette AR, qui s’avè-
re la position la plus protégée en cas de choc.
131-150 Alfa Giulietta FR 4ed 26-04-2010 11:26 Pagina 138

139
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

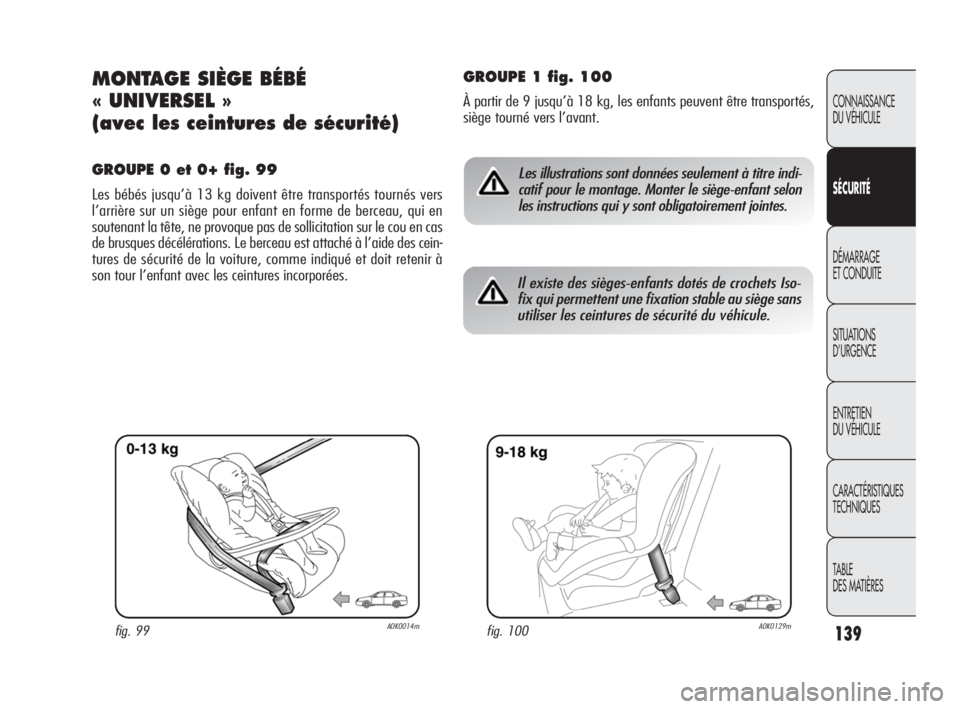

MONTAGE SIÈGE BÉBÉ
« UNIVERSEL »
(avec les ceintures de sécurité)
GROUPE 0 et 0+ fig. 99
Les bébés jusqu’à 13 kg doivent être transportés tournés vers
l’arrière sur un siège pour enfant en forme de berceau, qui en
soutenant la tête, ne provoque pas de sollicitation sur le cou en cas
de brusques décélérations. Le berceau est attaché à l’aide des cein-
tures de sécurité de la voiture, comme indiqué et doit retenir à
son tour l’enfant avec les ceintures incorporées.
fig. 99A0K0014mfig. 100A0K0129m
Les illustrations sont données seulement à titre indi-
catif pour le montage. Monter le siège-enfant selon
les instructions qui y sont obligatoirement jointes.
GROUPE 1 fig. 100
À partir de 9 jusqu’à 18 kg, les enfants peuvent être transportés,
siège tourné vers l’avant.
Il existe des sièges-enfants dotés de crochets Iso-
fix qui permettent une fixation stable au siège sans
utiliser les ceintures de sécurité du véhicule.
131-150 Alfa Giulietta FR 4ed 26-04-2010 11:26 Pagina 139
