ALLUME-CIGARES fig. 59
Il est situé sur le tunnel central. Appuyer sur le bouton A pour acti-
ver l’allume-cigares. Quelques secondes après, le bouton revient au-
tomatiquement sur la position initiale et l’allume-cigares est prêt à
l’emploi.
ATTENTION Vérifier toujours le débranchement de l’allume-cigares.
L’allume-cigares atteint des températures élevées. Le
manipuler avec précaution et éviter qu’il soit utilisé
par les enfants : danger d’incendie et/ou de brûlure.
fig. 59A0K0087m

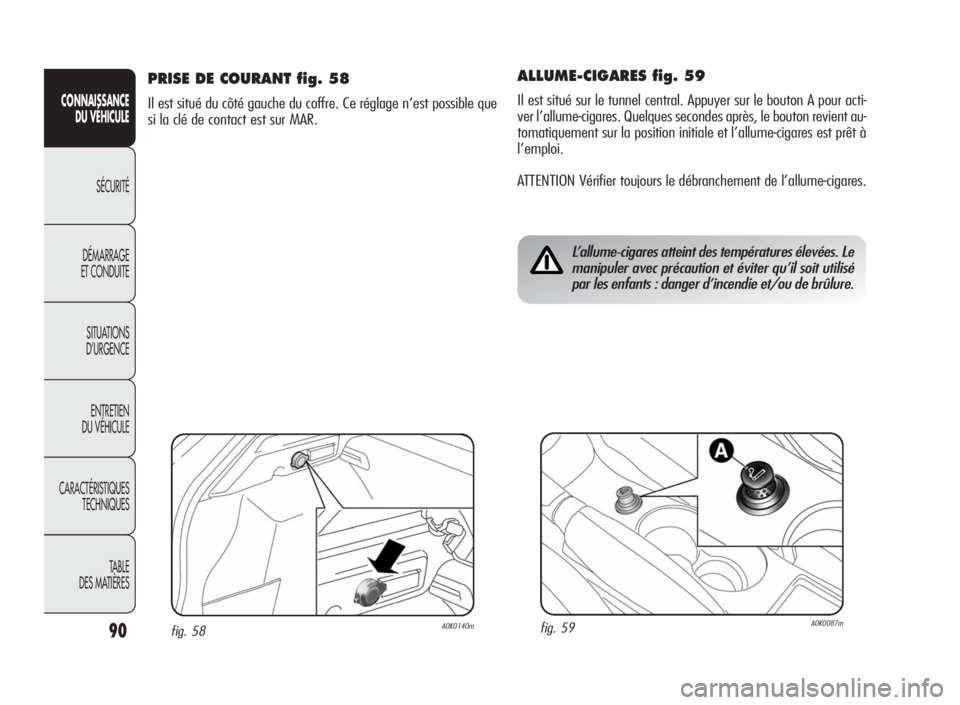

PRISE DE COURANT fig. 58
Il est situé du côté gauche du coffre. Ce réglage n’est possible que
si la clé de contact est sur MAR.
fig. 58A0K0140m
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 90
Page 92 of 294
91
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

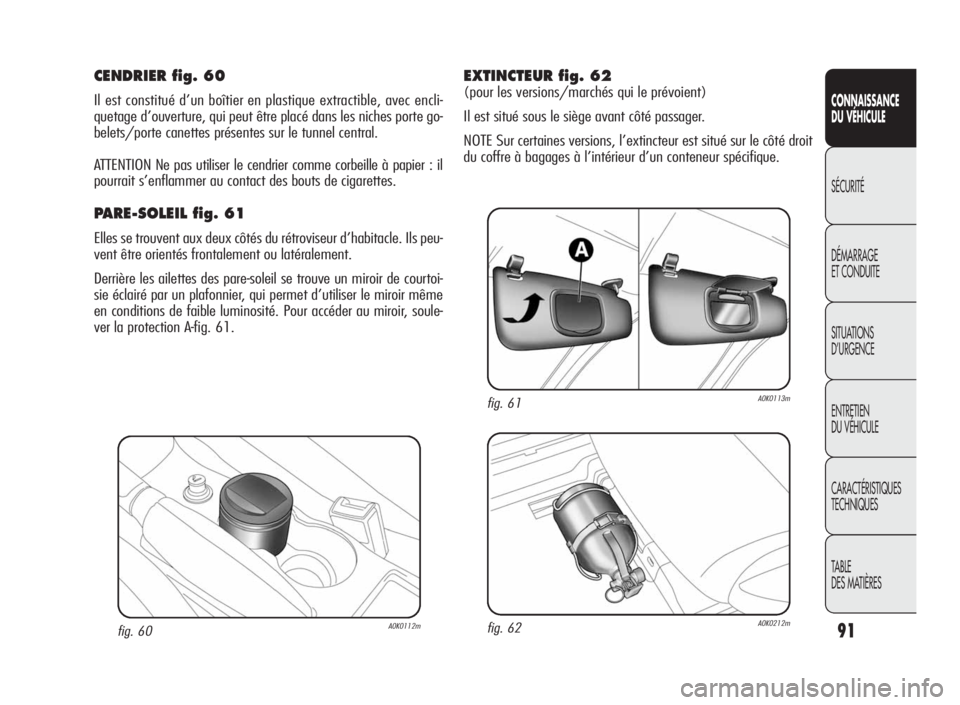

fig. 60A0K0112m
CENDRIER fig. 60
Il est constitué d’un boîtier en plastique extractible, avec encli-
quetage d’ouverture, qui peut être placé dans les niches porte go-
belets/porte canettes présentes sur le tunnel central.
ATTENTION Ne pas utiliser le cendrier comme corbeille à papier : il
pourrait s’enflammer au contact des bouts de cigarettes.
PARE-SOLEIL fig. 61
Elles se trouvent aux deux côtés du rétroviseur d’habitacle. Ils peu-
vent être orientés frontalement ou latéralement.
Derrière les ailettes des pare-soleil se trouve un miroir de courtoi-
sie éclairé par un plafonnier, qui permet d’utiliser le miroir même
en conditions de faible luminosité. Pour accéder au miroir, soule-
ver la protection A-fig. 61.
fig. 61A0K0113m
fig. 62A0K0212m
EXTINCTEUR fig. 62
(pour les versions/marchés qui le prévoient)
Il est situé sous le siège avant côté passager.
NOTE Sur certaines versions, l’extincteur est situé sur le côté droit
du coffre à bagages à l’intérieur d’un conteneur spécifique.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 91
Page 93 of 294
92
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES
TOIT OUVRANT ÉLECTRIQUE
(pour les versions/marchés qui le prévoient)
Le toit ouvrant est composé de deux panneaux de verre dont un
fixe à l’arrière et un mobile à l’avant. Ils sont équipés de deux
pare-soleils (à l’avant et à l’arrière) actionnables manuellement.
Quand le toit est fermé, les stores peuvent être placés dans n’im-
porte quelle position.

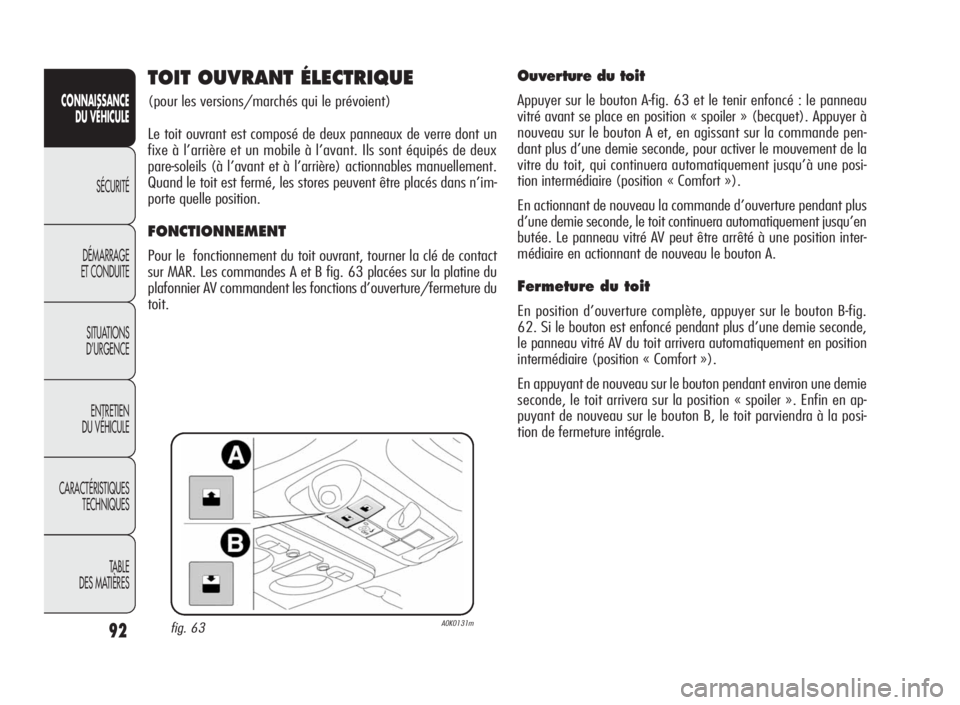

FONCTIONNEMENT
Pour le fonctionnement du toit ouvrant, tourner la clé de contact
sur MAR. Les commandes A et B fig. 63 placées sur la platine du
plafonnier AV commandent les fonctions d’ouverture/fermeture du
toit.
Ouverture du toit
Appuyer sur le bouton A-fig. 63 et le tenir enfoncé : le panneau
vitré avant se place en position « spoiler » (becquet). Appuyer à
nouveau sur le bouton A et, en agissant sur la commande pen-
dant plus d’une demie seconde, pour activer le mouvement de la
vitre du toit, qui continuera automatiquement jusqu’à une posi-
tion intermédiaire (position « Comfort »).
En actionnant de nouveau la commande d’ouverture pendant plus
d’une demie seconde, le toit continuera automatiquement jusqu’en
butée. Le panneau vitré AV peut être arrêté à une position inter-
médiaire en actionnant de nouveau le bouton A.
Fermeture du toit
En position d’ouverture complète, appuyer sur le bouton B-fig.
62. Si le bouton est enfoncé pendant plus d’une demie seconde,
le panneau vitré AV du toit arrivera automatiquement en position
intermédiaire (position « Comfort »).
En appuyant de nouveau sur le bouton pendant environ une demie
seconde, le toit arrivera sur la position « spoiler ». Enfin en ap-
puyant de nouveau sur le bouton B, le toit parviendra à la posi-
tion de fermeture intégrale.
fig. 63A0K0131m
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 92
Page 94 of 294
93
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRESEn sortant du véhicule, retirer toujours la clé du
contact pour éviter que le toit ouvrant, par un ac-
tionnement intempestif, ne constitue une source
de danger pour les passagers encore à bord du véhicu-
le : l’utilisation impropre du toit peut être dangereuse.
Avant et pendant son actionnement, vérifier toujours que
les passagers ne sont pas exposés à des risques de lésions
susceptibles d’occasionner l’ouverture du toit soit direc-
tement, soit indirectement, à cause d’objets qui seraient
entraînés ou heurtés par lui.
Ne pas ouvrir le toit en présence de neige ou de
glace pour ne pas risquer de l’endommager.
fig. 64A0K0233m

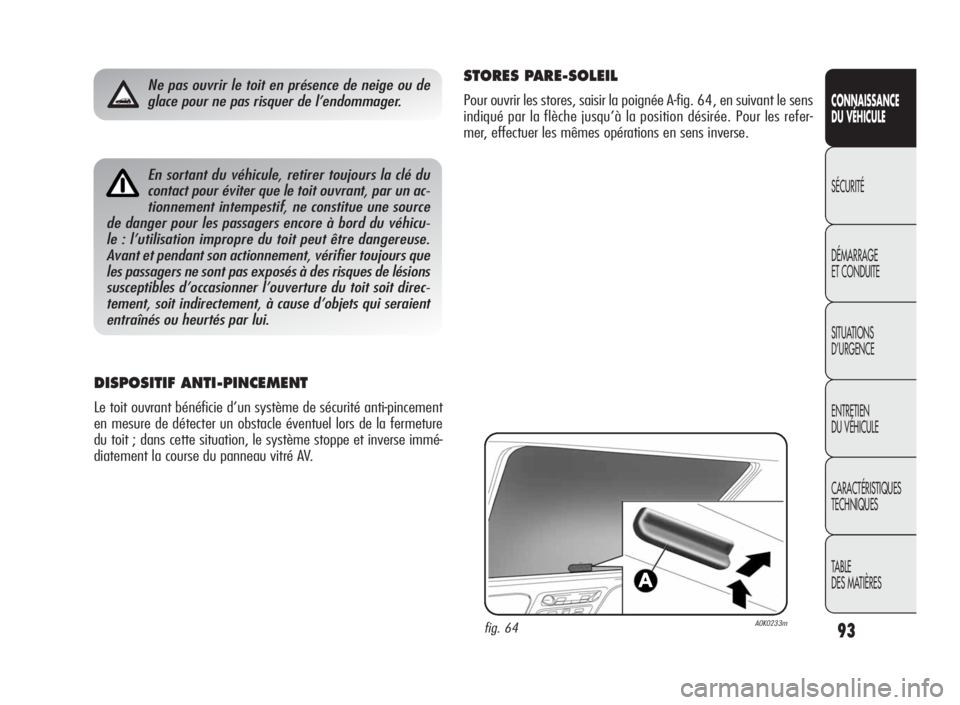

STORES PARE-SOLEIL
Pour ouvrir les stores, saisir la poignée A-fig. 64, en suivant le sens
indiqué par la flèche jusqu’à la position désirée. Pour les refer-
mer, effectuer les mêmes opérations en sens inverse.
DISPOSITIF ANTI-PINCEMENT
Le toit ouvrant bénéficie d’un système de sécurité anti-pincement
en mesure de détecter un obstacle éventuel lors de la fermeture
du toit ; dans cette situation, le système stoppe et inverse immé-
diatement la course du panneau vitré AV.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 93
Page 95 of 294
94
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES
ENTRETIEN/URGENCE
En cas d’urgence ou d’entretien sans alimentation électrique, on
pourra actionner manuellement le toit (ouverture/fermeture du
panneau vitré avant) en procédant aux opérations suivantes :
❍enlever le bouchon de protection A-fig. 65 de protection situé
sur le revêtement intérieur, entre les deux stores pare-soleil ;
❍se munir de la clé Allen B fournie et rangée dans la trousse
des documents de bord ou dans la boîte à outils du coffre à
bagages ;
❍introduire la clé dans le siège C et la tourner :
– dans le sens des aiguilles d’une montre pour ouvrir le toit ;
– dans le sens inverse des aiguilles pour fermer le toit.
fig. 65A0K0132m

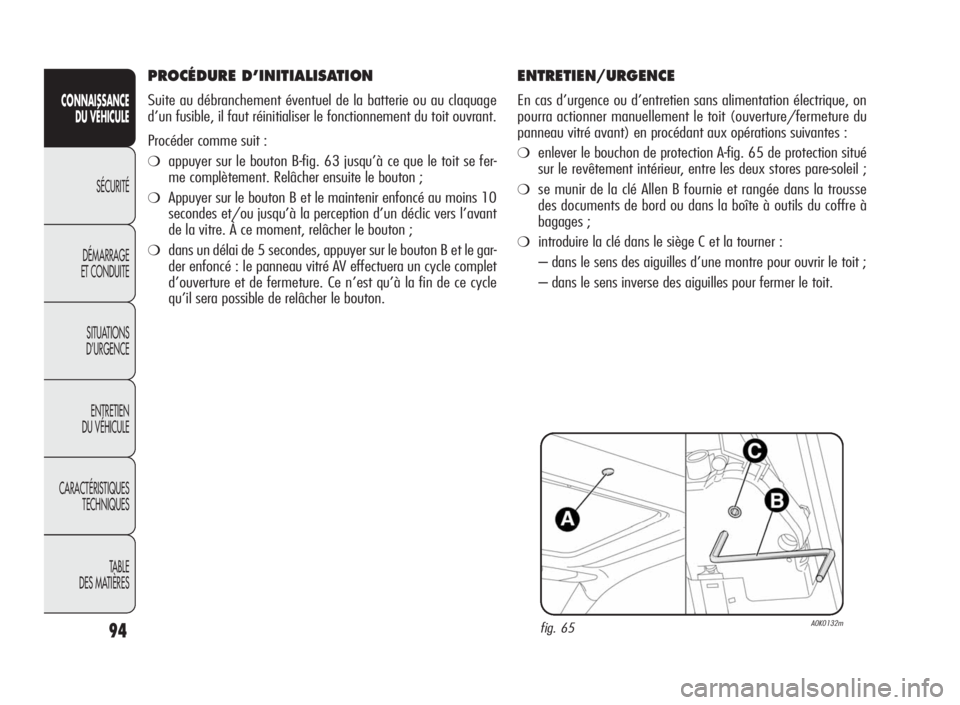

PROCÉDURE D’INITIALISATION
Suite au débranchement éventuel de la batterie ou au claquage
d’un fusible, il faut réinitialiser le fonctionnement du toit ouvrant.
Procéder comme suit :
❍appuyer sur le bouton B-fig. 63 jusqu’à ce que le toit se fer-
me complètement. Relâcher ensuite le bouton ;
❍Appuyer sur le bouton B et le maintenir enfoncé au moins 10
secondes et/ou jusqu’à la perception d’un déclic vers l’avant
de la vitre. À ce moment, relâcher le bouton ;
❍dans un délai de 5 secondes, appuyer sur le bouton B et le gar-
der enfoncé : le panneau vitré AV effectuera un cycle complet
d’ouverture et de fermeture. Ce n’est qu’à la fin de ce cycle
qu’il sera possible de relâcher le bouton.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 94
Page 96 of 294
95
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

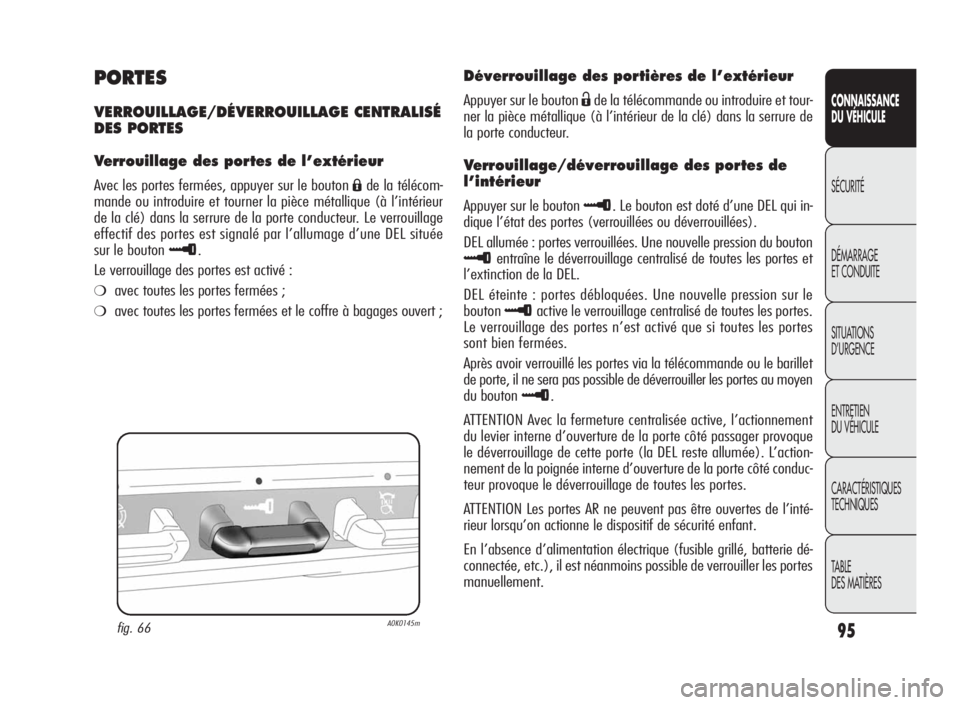

PORTES
VERROUILLAGE/DÉVERROUILLAGE CENTRALISÉ
DES PORTES
Verrouillage des portes de l’extérieur
Avec les portes fermées, appuyer sur le boutonÁde la télécom-
mande ou introduire et tourner la pièce métallique (à l’intérieur
de la clé) dans la serrure de la porte conducteur. Le verrouillage
effectif des portes est signalé par l’allumage d’une DEL située
sur le bouton
≈.
Le verrouillage des portes est activé :
❍avec toutes les portes fermées ;
❍avec toutes les portes fermées et le coffre à bagages ouvert ;
fig. 66A0K0145m
Déverrouillage des portières de l’extérieur
Appuyer sur le boutonËde la télécommande ou introduire et tour-
ner la pièce métallique (à l’intérieur de la clé) dans la serrure de
la porte conducteur.
Verrouillage/déverrouillage des portes de
l’intérieur
Appuyer sur le bouton≈. Le bouton est doté d’une DEL qui in-
dique l’état des portes (verrouillées ou déverrouillées).
DEL allumée : portes verrouillées. Une nouvelle pression du bouton
≈entraîne le déverrouillage centralisé de toutes les portes et
l’extinction de la DEL.
DEL éteinte : portes débloquées. Une nouvelle pression sur le
bouton
≈active le verrouillage centralisé de toutes les portes.
Le verrouillage des portes n’est activé que si toutes les portes
sont bien fermées.
Après avoir verrouillé les portes via la télécommande ou le barillet
de porte, il ne sera pas possible de déverrouiller les portes au moyen
du bouton
≈.
ATTENTION Avec la fermeture centralisée active, l’actionnement
du levier interne d’ouverture de la porte côté passager provoque
le déverrouillage de cette porte (la DEL reste allumée). L’action-
nement de la poignée interne d’ouverture de la porte côté conduc-
teur provoque le déverrouillage de toutes les portes.
ATTENTION Les portes AR ne peuvent pas être ouvertes de l’inté-
rieur lorsqu’on actionne le dispositif de sécurité enfant.
En l’absence d’alimentation électrique (fusible grillé, batterie dé-
connectée, etc.), il est néanmoins possible de verrouiller les portes
manuellement.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 95
Page 97 of 294
96
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

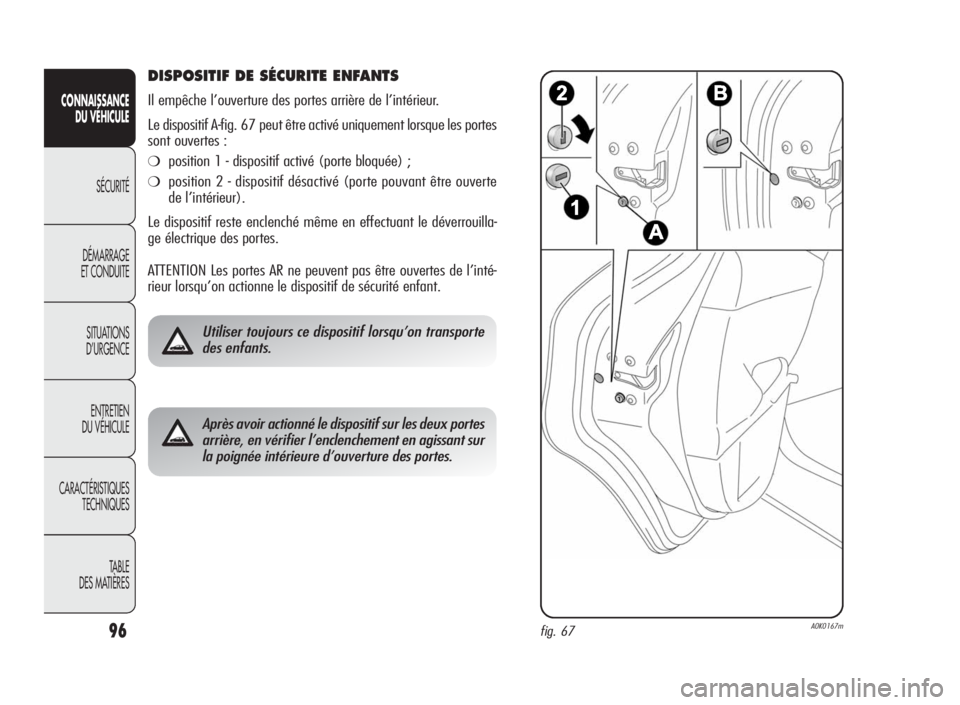

DISPOSITIF DE SÉCURITE ENFANTS
Il empêche l’ouverture des portes arrière de l’intérieur.
Le dispositif A-fig. 67 peut être activé uniquement lorsque les portes
sont ouvertes :
❍position 1 - dispositif activé (porte bloquée) ;
❍position 2 - dispositif désactivé (porte pouvant être ouverte
de l’intérieur).
Le dispositif reste enclenché même en effectuant le déverrouilla-
ge électrique des portes.
ATTENTION Les portes AR ne peuvent pas être ouvertes de l’inté-
rieur lorsqu’on actionne le dispositif de sécurité enfant.
Utiliser toujours ce dispositif lorsqu’on transporte
des enfants.
Après avoir actionné le dispositif sur les deux portes
arrière, en vérifier l’enclenchement en agissant sur
la poignée intérieure d’ouverture des portes.
fig. 67A0K0167m
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 96
Page 98 of 294
97
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
DISPOSITIF D’URGENCE
VERROUILLAGE PORTES ARRIÈRE
Les portes AR sont dotées d’un dispositif qui permet de les ver-
rouiller en l’absence de courant.
Dans ce cas, procéder comme suit:
❍Insérer l’insert métallique de la clé de démarrage dans le lo-
gement B-fig. 67 ;
❍tourner la clé dans le sens inverse des aiguilles d’une montre,
puis l’extraire du logement B.
Le réalignement de la tirette sur les serrures est possible (uniquement
si la charge de la batterie a été rétablie) en procédant comme suit:

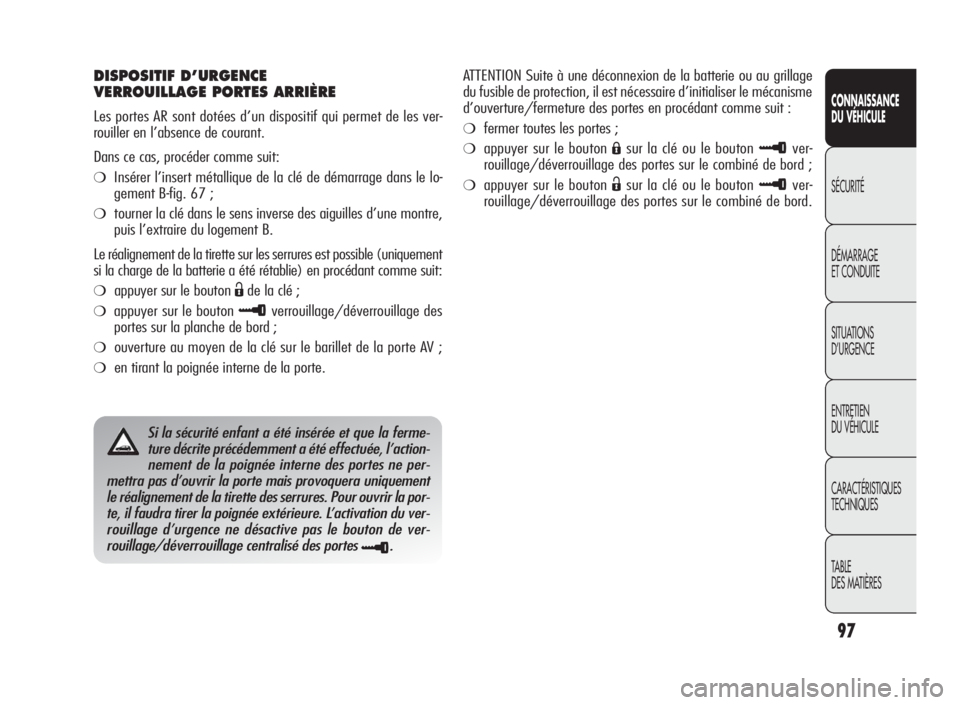

❍appuyer sur le boutonËde la clé ;
❍appuyer sur le bouton≈verrouillage/déverrouillage des
portes sur la planche de bord ;
❍ouverture au moyen de la clé sur le barillet de la porte AV ;
❍en tirant la poignée interne de la porte.
Si la sécurité enfant a été insérée et que la ferme-
ture décrite précédemment a été effectuée, l’action-
nement de la poignée interne des portes ne per-
mettra pas d’ouvrir la porte mais provoquera uniquement
le réalignement de la tirette des serrures. Pour ouvrir la por-
te, il faudra tirer la poignée extérieure. L’activation du ver-
rouillage d’urgence ne désactive pas le bouton de ver-
rouillage/déverrouillage centralisé des portes
≈.
ATTENTION Suite à une déconnexion de la batterie ou au grillage
du fusible de protection, il est nécessaire d’initialiser le mécanisme
d’ouverture/fermeture des portes en procédant comme suit :
❍fermer toutes les portes ;
❍appuyer sur le boutonÁsur la clé ou le bouton≈ver-
rouillage/déverrouillage des portes sur le combiné de bord ;
❍appuyer sur le boutonËsur la clé ou le bouton≈ver-
rouillage/déverrouillage des portes sur le combiné de bord.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 97
Page 99 of 294
98
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

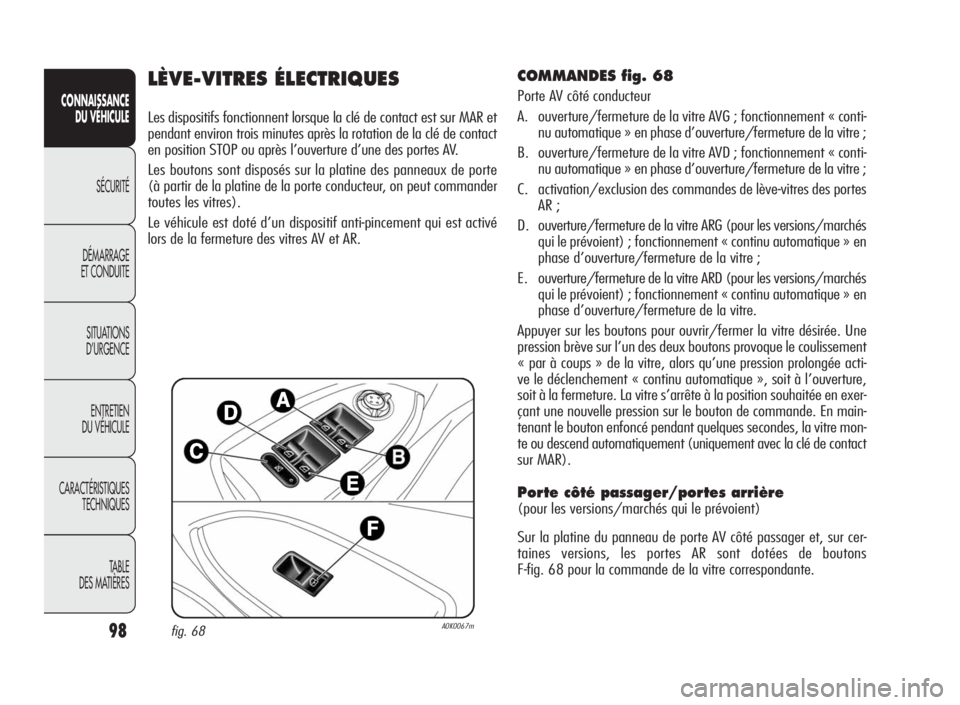

LÈVE-VITRES ÉLECTRIQUES
Les dispositifs fonctionnent lorsque la clé de contact est sur MAR et
pendant environ trois minutes après la rotation de la clé de contact
en position STOP ou après l’ouverture d’une des portes AV.
Les boutons sont disposés sur la platine des panneaux de porte
(à partir de la platine de la porte conducteur, on peut commander
toutes les vitres).
Le véhicule est doté d’un dispositif anti-pincement qui est activé
lors de la fermeture des vitres AV et AR.
COMMANDES fig. 68
Porte AV côté conducteur
A. ouverture/fermeture de la vitre AVG ; fonctionnement « conti-
nu automatique » en phase d’ouverture/fermeture de la vitre ;
B. ouverture/fermeture de la vitre AVD ; fonctionnement « conti-
nu automatique » en phase d’ouverture/fermeture de la vitre ;
C. activation/exclusion des commandes de lève-vitres des portes
AR ;
D. ouverture/fermeture de la vitre ARG (pour les versions/marchés
qui le prévoient) ; fonctionnement « continu automatique » en
phase d’ouverture/fermeture de la vitre ;
E. ouverture/fermeture de la vitre ARD (pour les versions/marchés
qui le prévoient) ; fonctionnement « continu automatique » en
phase d’ouverture/fermeture de la vitre.
Appuyer sur les boutons pour ouvrir/fermer la vitre désirée. Une
pression brève sur l’un des deux boutons provoque le coulissement
« par à coups » de la vitre, alors qu’une pression prolongée acti-
ve le déclenchement « continu automatique », soit à l’ouverture,
soit à la fermeture. La vitre s’arrête à la position souhaitée en exer-
çant une nouvelle pression sur le bouton de commande. En main-
tenant le bouton enfoncé pendant quelques secondes, la vitre mon-
te ou descend automatiquement (uniquement avec la clé de contact
sur MAR).
Porte côté passager/portes arrière
(pour les versions/marchés qui le prévoient)
Sur la platine du panneau de porte AV côté passager et, sur cer-
taines versions, les portes AR sont dotées de boutons
F-fig. 68 pour la commande de la vitre correspondante.
fig. 68A0K0067m
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 98
Page 100 of 294
99
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

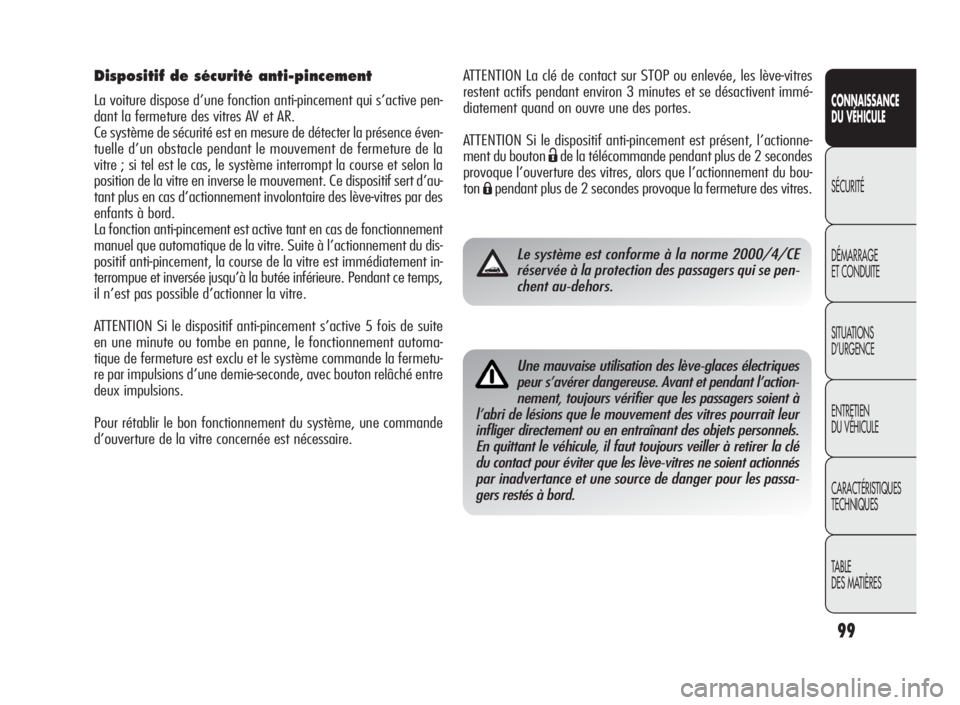

ATTENTION La clé de contact sur STOP ou enlevée, les lève-vitres
restent actifs pendant environ 3 minutes et se désactivent immé-
diatement quand on ouvre une des portes.
ATTENTION Si le dispositif anti-pincement est présent, l’actionne-
ment du bouton
Ëde la télécommande pendant plus de 2 secondes
provoque l’ouverture des vitres, alors que l’actionnement du bou-
ton
Ápendant plus de 2 secondes provoque la fermeture des vitres.
Le système est conforme à la norme 2000/4/CE
réservée à la protection des passagers qui se pen-
chent au-dehors.
Une mauvaise utilisation des lève-glaces électriques
peur s’avérer dangereuse. Avant et pendant l’action-
nement, toujours vérifier que les passagers soient à
l’abri de lésions que le mouvement des vitres pourrait leur
infliger directement ou en entraînant des objets personnels.
En quittant le véhicule, il faut toujours veiller à retirer la clé
du contact pour éviter que les lève-vitres ne soient actionnés
par inadvertance et une source de danger pour les passa-
gers restés à bord.
Dispositif de sécurité anti-pincement
La voiture dispose d’une fonction anti-pincement qui s’active pen-
dant la fermeture des vitres AV et AR.
Ce système de sécurité est en mesure de détecter la présence éven-
tuelle d’un obstacle pendant le mouvement de fermeture de la
vitre ; si tel est le cas, le système interrompt la course et selon la
position de la vitre en inverse le mouvement. Ce dispositif sert d’au-
tant plus en cas d’actionnement involontaire des lève-vitres par des
enfants à bord.
La fonction anti-pincement est active tant en cas de fonctionnement
manuel que automatique de la vitre. Suite à l’actionnement du dis-
positif anti-pincement, la course de la vitre est immédiatement in-
terrompue et inversée jusqu’à la butée inférieure. Pendant ce temps,
il n’est pas possible d’actionner la vitre.
ATTENTION Si le dispositif anti-pincement s’active 5 fois de suite
en une minute ou tombe en panne, le fonctionnement automa-
tique de fermeture est exclu et le système commande la fermetu-
re par impulsions d’une demie-seconde, avec bouton relâché entre
deux impulsions.
Pour rétablir le bon fonctionnement du système, une commande
d’ouverture de la vitre concernée est nécessaire.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 99
