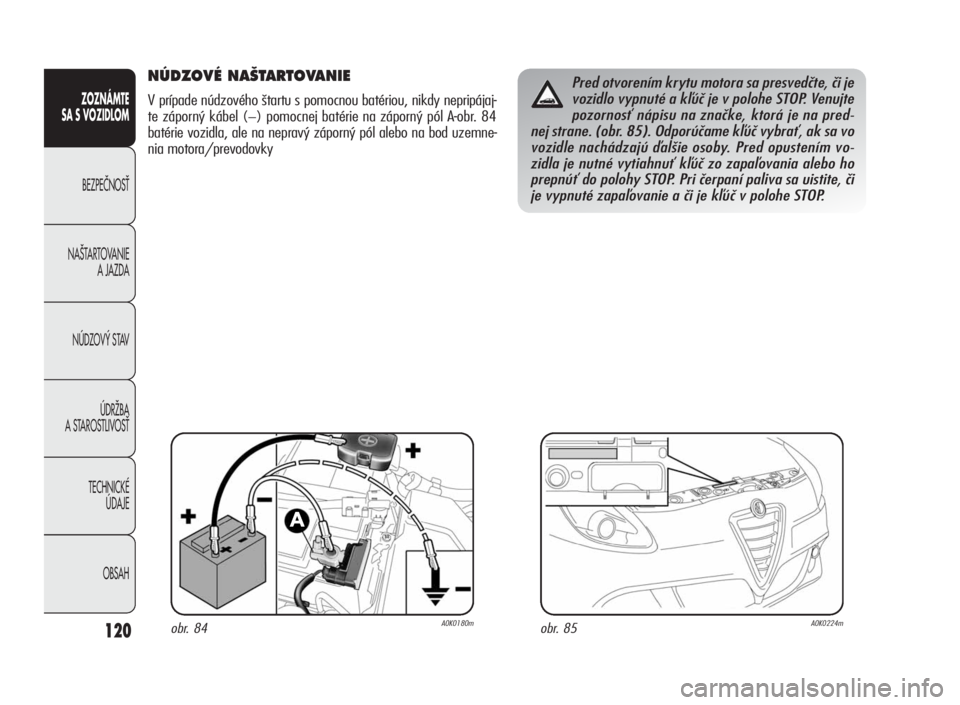

NÚDZOVÉ NA·TARTOVANIE
V prípade núdzového štartu s pomocnou batériou, nikdy nepripájaj-
te záporný kábel (−) pomocnej batérie na záporný pól A-obr. 84
batérie vozidla, ale na nepravý záporný pól alebo na bod uzemne-
nia motora/prevodovky
Pred otvorením krytu motora sa presvedčte, či je
vozidlo vypnuté a kľúč je v polohe STOP. Venujte
pozornosť nápisu na značke, ktorá je na pred-
nej strane. (obr. 85). Odporúčame kľúč vybrať, ak sa vo
vozidle nachádzajú ďalšie osoby. Pred opustením vo-
zidla je nutné vytiahnuť kľúč zo zapaľovania alebo ho
prepnúť do polohy STOP. Pri čerpaní paliva sa uistite, či
je vypnuté zapaľovanie a či je kľúč v polohe STOP.
obr. 84A0K0180mobr. 85A0K0224m
001-130 Alfa Giulietta SK 5ed 27-07-2010 9:34 Pagina 120

121
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
ZOZNÁMTE
SA S VOZIDLOM
BEZPEâNOSË
NA·TARTOVANIE
A JAZDA
NÚDZOV¯ STAV
ÚDRÎBA
A STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
OBSAH

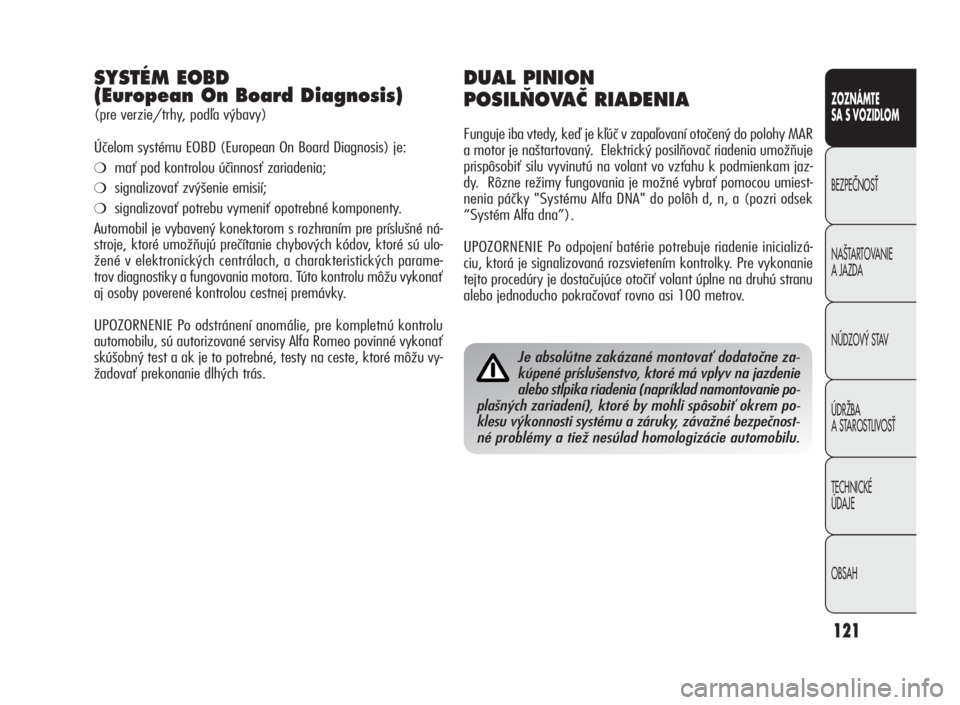

SYSTÉM EOBD
(European On Board Diagnosis)
(pre verzie/trhy, podľa výbavy)
Účelom systému EOBD (European On Board Diagnosis) je:
❍mať pod kontrolou účinnosť zariadenia;
❍signalizovať zvýšenie emisií;
❍signalizovať potrebu vymeniť opotrebné komponenty.
Automobil je vybavený konektorom s rozhraním pre príslušné ná-
stroje, ktoré umožňujú prečítanie chybových kódov, ktoré sú ulo-
žené v elektronických centrálach, a charakteristických parame-
trov diagnostiky a fungovania motora. Túto kontrolu môžu vykonať
aj osoby poverené kontrolou cestnej premávky.
UPOZORNENIE Po odstránení anomálie, pre kompletnú kontrolu
automobilu, sú autorizované servisy Alfa Romeo povinné vykonať
skúšobný test a ak je to potrebné, testy na ceste, ktoré môžu vy-
žadovať prekonanie dlhých trás.
DUAL PINION
POSIL≈OVAâ RIADENIA
Funguje iba vtedy, keď je kľúč v zapaľovaní otočený do polohy MAR
a motor je naštartovaný. Elektrický posilňovač riadenia umožňuje
prispôsobiť silu vyvinutú na volant vo vzťahu k podmienkam jaz-
dy. Rôzne režimy fungovania je možné vybrať pomocou umiest-
nenia páčky "Systému Alfa DNA" do polôh d, n, a (pozri odsek
“Systém Alfa dna”).
UPOZORNENIE Po odpojení batérie potrebuje riadenie inicializá-
ciu, ktorá je signalizovaná rozsvietením kontrolky. Pre vykonanie
tejto procedúry je dostačujúce otočiť volant úplne na druhú stranu
alebo jednoducho pokračovať rovno asi 100 metrov.
Je absolútne zakázané montovať dodatočne za-
kúpené príslušenstvo, ktoré má vplyv na jazdenie
alebo stĺpika riadenia (napríklad namontovanie po-
plašných zariadení), ktoré by mohli spôsobiť okrem po-
klesu výkonnosti systému a záruky, závažné bezpečnost-
né problémy a tiež nesúlad homologizácie automobilu.
001-130 Alfa Giulietta SK 5ed 27-07-2010 9:34 Pagina 121

122
ZOZNÁMTE
SA S VOZIDLOM
BEZPEâNOSË
NA·TARTOVANIE
A JAZDA
NÚDZOV¯ STAV
ÚDRÎBA
A STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
OBSAH

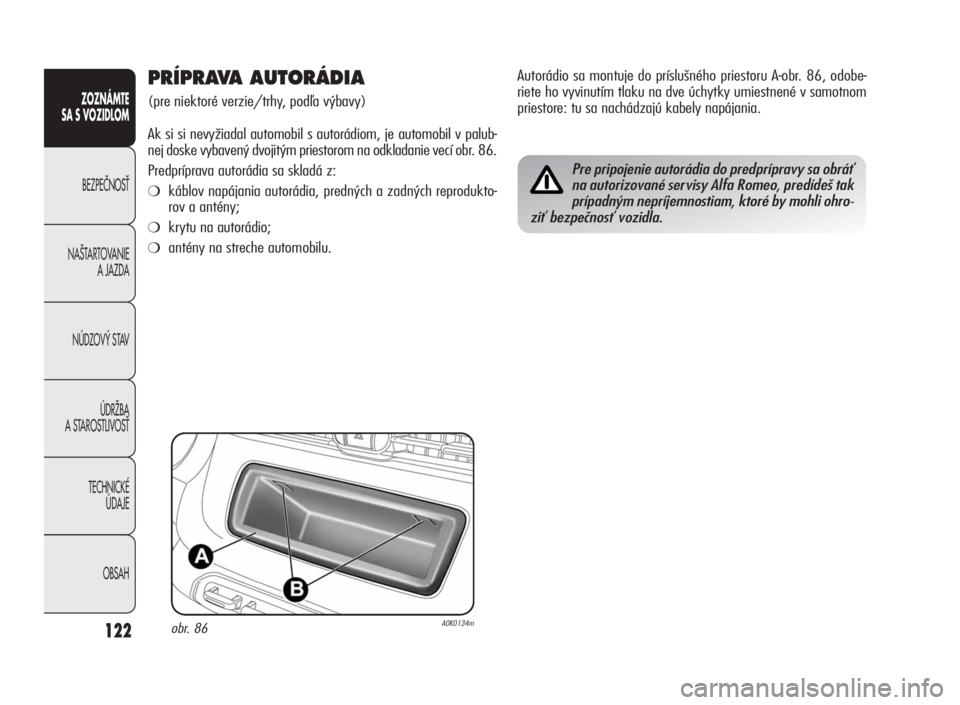

PRÍPRAVA AUTORÁDIA
(pre niektoré verzie/trhy, podľa výbavy)
Ak si si nevyžiadal automobil s autorádiom, je automobil v palub-
nej doske vybavený dvojitým priestorom na odkladanie vecí obr. 86.
Predpríprava autorádia sa skladá z:
❍káblov napájania autorádia, predných a zadných reprodukto-
rov a antény;
❍krytu na autorádio;
❍antény na streche automobilu.
obr. 86A0K0134m
Autorádio sa montuje do príslušného priestoru A-obr. 86, odobe-
riete ho vyvinutím tlaku na dve úchytky umiestnené v samotnom
priestore: tu sa nachádzajú kabely napájania.
Pre pripojenie autorádia do predprípravy sa obráť
na autorizované servisy Alfa Romeo, predídeš tak
prípadným nepríjemnostiam, ktoré by mohli ohro-
ziť bezpečnosť vozidla.
001-130 Alfa Giulietta SK 5ed 27-07-2010 9:34 Pagina 122

123
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
ZOZNÁMTE
SA S VOZIDLOM
BEZPEâNOSË
NA·TARTOVANIE
A JAZDA
NÚDZOV¯ STAV
ÚDRÎBA
A STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
OBSAH
IN·TALÁCIA ELEKTRICK¯CH/
ELEKTRONICK¯CH ZARIADENÍ
Elektrické/elektronické zariadenia nainštalované po zakúpení vo-
zidla v rámci popredajných služieb zákazníkom sú vybavené oz-
načením:
eCE.
Fiat Group Automobiles S.p.A. autorizuje montáž vysielacích za-
riadení pod podmienkou, že inštalácia je riadne prevedená v špe-
cializovanom centre a že boli rešpektované odporúčania výrobcu.
UPOZORNENIE Montáž zariadení, ktoré by mohli spôsobiť zmenu
vlastností vozidla, môže zapríčiniť odňatie technického preukazu
určenými úradmi a prípadné ukončenie záruky na defekty spôso-
bené vyššie uvedenou zmenou alebo z nej priamo alebo nepriamo
vyplývajúce.
Spoločnosť Fiat Group Automobiles S.p.A. nenesie žiadnu zodpo-
vednosť za škody vyplývajúce z inštalácie príslušenstva nedodá-
vaného alebo neodporúčaného Fiat Group Automobiles S.p.A. a ne-
nainštalovaného v zhode s dodanými pokynmi.
PREDIN·TALÁCIA PRENOSNÉHO
NAVIGAâNÉHO SYSTÉMU
(pre verzie/trhy, kde je vo výbave)
Vo vozidlách, vybavených systémomBlue&Me™ sa môže na-
chádzať (na požiadanie) predinštalácia prenosného navigačného
systémuBlue&Me™TomTom
®, ktorý je k dispozícii v doplnko-
vej rade Lineaccessori Alfa Romeo.
Vložiť prenosný navigačný systém vložením špeciálneho držiaka
na miesto, zobrazené na obr. 87
obr. 87A0K0143m
001-130 Alfa Giulietta SK 5ed 27-07-2010 9:34 Pagina 123

124
ZOZNÁMTE
SA S VOZIDLOM
BEZPEâNOSË
NA·TARTOVANIE
A JAZDA
NÚDZOV¯ STAV
ÚDRÎBA
A STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
OBSAH

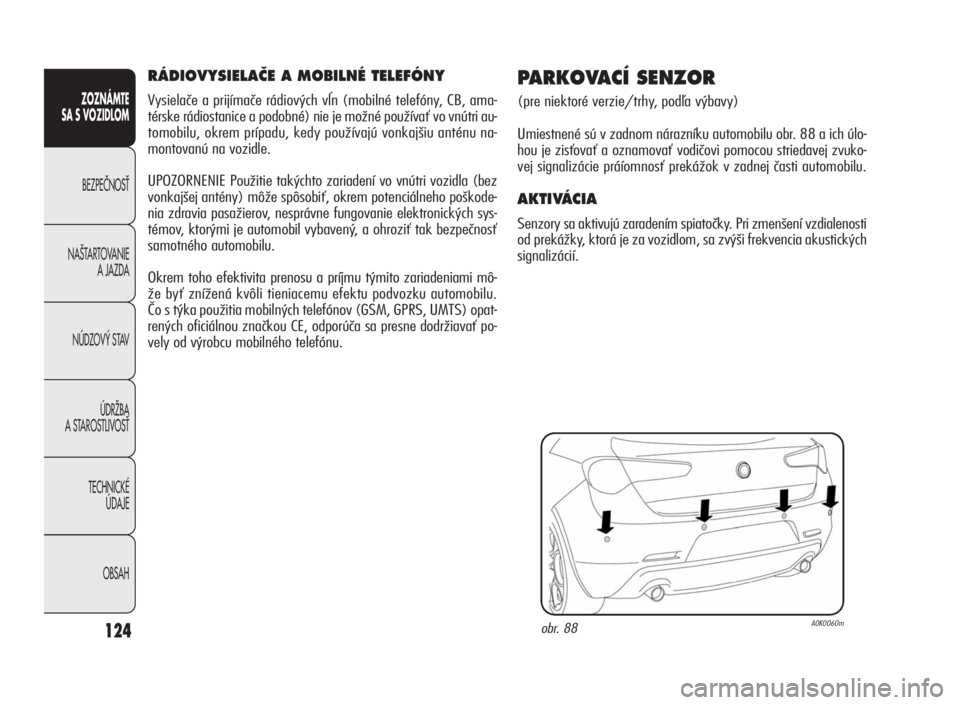

RÁDIOVYSIELAâE A MOBILNÉ TELEFÓNY
Vysielače a prijímače rádiových vĺn (mobilné telefóny, CB, ama-
térske rádiostanice a podobné) nie je možné používať vo vnútri au-
tomobilu, okrem prípadu, kedy používajú vonkajšiu anténu na-
montovanú na vozidle.
UPOZORNENIE Použitie takýchto zariadení vo vnútri vozidla (bez
vonkajšej antény) môže spôsobiť, okrem potenciálneho poškode-
nia zdravia pasažierov, nesprávne fungovanie elektronických sys-
témov, ktorými je automobil vybavený, a ohroziť tak bezpečnosť
samotného automobilu.
Okrem toho efektivita prenosu a príjmu týmito zariadeniami mô-
že byť znížená kvôli tieniacemu efektu podvozku automobilu.
Čo s týka použitia mobilných telefónov (GSM, GPRS, UMTS) opat-
rených oficiálnou značkou CE, odporúča sa presne dodržiavať po-
vely od výrobcu mobilného telefónu.
PARKOVACÍ SENZOR
(pre niektoré verzie/trhy, podľa výbavy)
Umiestnené sú v zadnom nárazníku automobilu obr. 88 a ich úlo-
hou je zisťovať a oznamovať vodičovi pomocou striedavej zvuko-
vej signalizácie práíomnosť prekážok v zadnej časti automobilu.
AKTIVÁCIA
Senzory sa aktivujú zaradením spiatočky. Pri zmenšení vzdialenosti
od prekážky, ktorá je za vozidlom, sa zvýši frekvencia akustických
signalizácií.
obr. 88A0K0060m
001-130 Alfa Giulietta SK 5ed 27-07-2010 9:34 Pagina 124

125
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
ZOZNÁMTE
SA S VOZIDLOM
BEZPEâNOSË
NA·TARTOVANIE
A JAZDA
NÚDZOV¯ STAV
ÚDRÎBA
A STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
OBSAH
obr. 88aA0K0059m
SIGNALIZÁCIE NA DISPLEJI
(iba pre niektoré verzie/trhy, podľa výbavy)
Pri aktivácii senzorov, sa na "multifunkčnom nastaviteľnom displeji"
(pre verzie/trhy, ak je vo výbave) objaví obrazovka, ktorá je na
obr. 88a; informácia o prítomnosti a vzdialenosti prekážky bude
preto okrem pípania poskytnutá aj prostredníctvom vizuálneho
zobrazenia na displeji prístrojovej dosky. Pokiaľ sa vyskytne nie-
koľko prekážok súčasne, signalizuje sa najbližšia z nich.
AKUSTICKÁ SIGNALIZÁCIA
Pri zaradení spiatočky sa automaticky aktivuje zvuková signalizá-
cia v prípade, že sa v dosahu senzorov nachádza prekážka.
Zvuková signalizácia:
❍sa zvyšuje so skracovaním vzdialenosti medzi vozidlom a pre-
kážkou;
❍zmení sa na stálu, keď je vzdialenosť, ktorá oddeľuje vozidlo
od prekážky, menšia ako približne 30 cm, prestane mať stály
charakter okamžite, ako sa vzdialenosť od prekážky zvýši;
❍ostane konštantná ak vzdialenosť medzi vozidlom a prekáž-
kou ostane nezmenená, ale ak táto situácia nastane pri boč-
ných senzoroch, signál bude prerušený zhruba po 3 sekundách
aby sa predišlo napríklad signalizácii v prípade manévrov po-
zdĺž múrov.
UPOZORNENIE Hlasitosť akustickej signalizácie môže byť nasta-
vená v "Menu Set Up" položkou "Volume advices".
FUNGOVANIE S PRÍVESOM
Fungovanie senzorov sa automaticky vypne pri zapnutí zástrčky
elektrického kábla do zásuvky ťažného zariadenia automobilu. Sen-
zory sa automaticky aktivujú po vytiahnutí zástrčky kábla prívesu.
Pre správne fungovanie systému je nutné, aby
boli senzory vždy očistené od blata, nečistôt, sne-
hu alebo ľadu. Počas čistenia senzorov venuj ma-
ximálnu pozornosť tomu, aby si ich nepoškriabal alebo
nepoškodil, vyhni sa používaniu suchých, drsných alebo
tvrdých utierok. Senzory je potrebné umývať čistou vo-
dou alebo prípadne s pridaním šampónu pre vozidlá.
V umývacích zariadeniach, ktoré používajú vodné čisti-
če s prúdom pary alebo vysokým tlakom, senzory rých-
lo umy a udržiavaj hubicu vo vzdialenosti viac ako
10 cm od senzora.
001-130 Alfa Giulietta SK 5ed 27-07-2010 9:34 Pagina 125

126
ZOZNÁMTE
SA S VOZIDLOM
BEZPEâNOSË
NA·TARTOVANIE
A JAZDA
NÚDZOV¯ STAV
ÚDRÎBA
A STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
OBSAH
V·EOBECNÉ UPOZORNENIA
Počas parkovania vždy venuj maximálnu pozornosť prekážkam,
ktoré by sa mohli nachádzať nad alebo pod senzormi.
Predmety umiestnené v malej vzdialenosti v zadnej časti automo-
bilu nemusia byť za niektorých okolností systémom rozpoznané
a môžu takto poškodiť automobil alebo môžu byť poškodené.
Zodpovednosť za parkovanie a ďalšie nebezpečné
pohyby vždy leží na vodičovi. Pri vykonávaní tý-
chto manévrov vždy skontroluj, či v priestore po-
trebnom pre manéver nie sú iné osoby (obzvlášť deti) ale-
bo zvieratá. Parkovací senzor predstavuje pomoc pre
vodiča, ktorá však nesmie nikdy znížiť pozornosť počas
potenciálne nebezpečných manévrov, aj keď sú vykoná-
vané v nízkej rýchlosti.
V nasledujúcich riadkoch sú uvedené niektoré podmienky, ktoré by
mohli ovplyvniť výkon parkovacieho systému:
❍znížená citlivosť senzoru a zníženie výkonu pomocného systé-
mu pri parkovaní, by mohli byť spôsobené povrchom senzora,
na ktorom sa nachádza: ľad, sneh, blato, viac vrstiev laku;
❍senzory určujú neexistujúci objekt (rušenie odrazeného signálu),
ktorý je zapríčinený mechanickými rušeniami ako napr. umýva-
nie vozidla, dážď, vonkajšie veterné podmienky, krúpy;
❍signalizácia vysielaná senzormi môže byť zmenená aj výsky-
tom ultrazvukových systémov v blízkosti (napríklad pneuma-
tické brzdy kamiónov alebo pneumatické kladivá);
❍výkon senzorov môže byť tiež ovplyvnený polohou senzorov.
Napríklad zmenou umiestnenia (ako následok opotrebovania
tlmičov, závesov) alebo pri výmene pneumatík, prílišným za-
ťažením automobilu, vykonaním špeciálneho tuningu, pri kto-
rom sa zníži automobil;
❍zistenie prekážok vo vyššej časti vozidla nemusí byť zaručené,
pretože systém sníma prekážky, do ktorých by vozidlo mohlo
naraziť spodnou časťou.
Kvôli prelakovaniu nárazníkov alebo prípadnej
oprave laku v oblasti senzorov sa obráť výlučne
na autorizované servisy Alfa Romeo. Nesprávna
aplikácia laku by mohla znížiť funkčnosť parkovacích
senzorov.
001-130 Alfa Giulietta SK 5ed 27-07-2010 9:34 Pagina 126

127
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
ZOZNÁMTE
SA S VOZIDLOM
BEZPEâNOSË
NA·TARTOVANIE
A JAZDA
NÚDZOV¯ STAV
ÚDRÎBA
A STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
OBSAH
DOPΩ≈ANIE VOZIDLA
Pred dotankovaním paliva vypni motor.
BENZÍNOVÉ MOTORY
Používaj iba bezolovnatý benzín. Oktánové číslo používaného ben-
zínu (R.O.N.) nesmie byť nižšie ako 95.
Aby si nezničil katalyzátor, nikdy netankuj, ani v prípade núdze,
ani minimálny objem olovnatého benzínu.
VZNETOVÉ MOTORY
do automobilu tankujte výlučne naftu, ktorá je v zhode s Európs-
kou špecifikáciou EN590. Používanie iných výrobkov alebo zmesí
môže nenapraviteľne poškodiť motor s následným ukončením zá-
ruky na spôsobené škody.
Fungovanie pri nízkych teplotách
Pri nízkych teplotách môže stupeň tekutosti nafty klesnúť v dô-
sledku tvorby parafínu s následným anomálnym fungovaním za-
riadenia prívodu paliva.
Kvôli zabráneniu nepríjemnostiam vo fungovaní sa zvyčajne distri-
buuje v závislosti od ročného obdobia nafta letného, zimného a ar-
ktického (horské/chladné oblasti) typu. V prípade doplnenia na-
fty nevhodnej pre prevádzkovú teplotu, odporúčame Ti zmiešať naftu
s prídavkom TUTELA DIESEL ART v pomere uvedenom na obale vý-
robku, najprv nalej do nádrže nemrznúcu zmes a potom naftu.
V prípade dlhšieho použitia/pobytu automobilu v kritických ob-
lastiach (napríklad horské oblasti) Ti odporúčame dotankovať na-
ftu dostupnú na danom mieste. V takejto situácii Ti ešte odporú-
čame nechávať v nádrži viac nafty ako je 50 % úžitkovej kapacity.
001-130 Alfa Giulietta SK 5ed 27-07-2010 9:34 Pagina 127

128
ZOZNÁMTE
SA S VOZIDLOM
BEZPEâNOSË
NA·TARTOVANIE
A JAZDA
NÚDZOV¯ STAV
ÚDRÎBA
A STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
OBSAH
obr. 89A0K0115mobr. 90A0K0222m
UZÁVER PALIVOVEJ NÁDRÎE
Dvierka palivovej nádrže sú zablokované, pokiaľ je centrálne za-
mykanie vypnuté, a automaticky sa zablokuje pri zapnutí centrál-
neho zamykania.
Otvorenie
Stlačte dvierka A-obr. 89, aby ste ich otvorili a dostanete sa
k uzáveru palivovej nádrže B. Následne zatlačte uzáver B a otoč-
te ním v protismere hodinových ručičiek.
Uzáver je vybavený zariadením proti strate C, ktoré ho upevňuje
o príklop, takže sa nemôže stratiť. Počas tankovania prichyť uzá-
verdozariadeniaD.
Núdzové otvorenie dvierok
V núdzovom prípade je možné otvoriť dvierka tak, že potiahnete
šnúrku A-obr. 90, ktorá je na pravej strane batožinového priestoru.
Zatvorenie
Zveste uzáver B zo zariadenia D a dajte ho na miesto. Potom otoč-
te uzáver v smere hodinových ručičiek, až kým nebudete počuť jed-
no alebo viac kliknutí. Nakoniec uzavrite dvierka A a uisite sa,
či sú správne zablokované.
Hermetické uzatvorenie môže spôsobiť jemné zvýšenie tlaku v ná-
drži. Prípadný zvuk vypustenia vzduchu pri odskrutkovaní uzáve-
ru je teda normálny.
K otvoru nádrže sa nepribližujte s otvoreným oh-
ňom ani zapálenou cigaretou: nebezpečenstvo po-
žiaru. Nepribližovať sa tvárou príliš blízko k otvo-
ru nalievacieho hrdla nádrže, aby nedošlo k vdýchnutiu
škodlivých výparov.
001-130 Alfa Giulietta SK 5ed 27-07-2010 9:34 Pagina 128

129
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
ZOZNÁMTE
SA S VOZIDLOM
BEZPEâNOSË
NA·TARTOVANIE
A JAZDA
NÚDZOV¯ STAV
ÚDRÎBA
A STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
OBSAH
Počas svojho fungovania produkujú katalyzátor
a čistič prachových častíc (DPF) zvýšenú teplotu.
Preto neparkujte vozidlo na horľavých materiáloch
(tráva, suché lístie, ihličie, atď.): nebezpečenstvo požiaru.
OCHRANA ÎIVOTNÉHO PROSTREDIA
Zariadenie na zníženie emisií benzínových motorov sú nasledovné:
katalitický tlmič, Sondy Lambda a zariadenie proti výparom.
Zariadenia na zníženie emisí pri naftových motoroch sú: katalyzá-
tor, zariadenie na recykláciu výfukových plynov (E.G.R.) a zachy-
távač častíc (DPF).
FILTER PEVN¯CH âASTÍC DPF
(DIESEL PARTICULATE FILTER)
(pre niektoré verzie/trhy, podľa výbavy)
Je mechanický filter vložený do výfukového aparátu, ktorého funk-
ciou je takmer úplne eliminovať emisie uhlíkových častíc.
001-130 Alfa Giulietta SK 5ed 27-07-2010 9:34 Pagina 129
