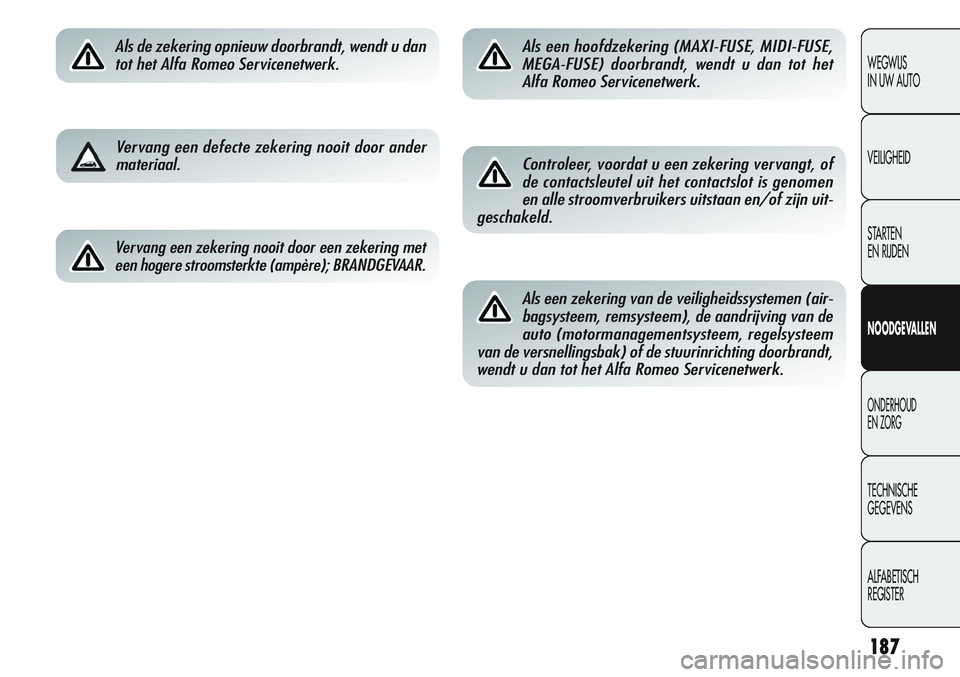

Als de zekering opnieuw doorbrandt, wendt u dan
tot het Alfa Romeo Servicenetwerk.
Vervang een defecte zekering nooit door ander
materiaal.
Vervang een zekering nooit door een zekering met
een hogere stroomsterkte (ampère); BRANDGEVAAR.
Als een hoofdzekering (MAXI-FUSE, MIDI-FUSE,
MEGA-FUSE) doorbrandt, wendt u dan tot het
Alfa Romeo Servicenetwerk.
Controleer, voordat u een zekering vervangt, of
de contactsleutel uit het contactslot is genomen
en alle stroomverbruikers uitstaan en/of zijn uit-
geschakeld.
Als een zekering van de veiligheidssystemen (air-
bagsysteem, remsysteem), de aandrijving van de
auto (motormanagementsysteem, regelsysteem
van de versnellingsbak) of de stuurinrichting doorbrandt,
wendt u dan tot het Alfa Romeo Servicenetwerk.

188
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als de motorruimte moet worden gereinigd,
dan mag de waterstraal niet direct op de ze-
keringenkast bij de ruitenwissermotor wor-
den gericht.

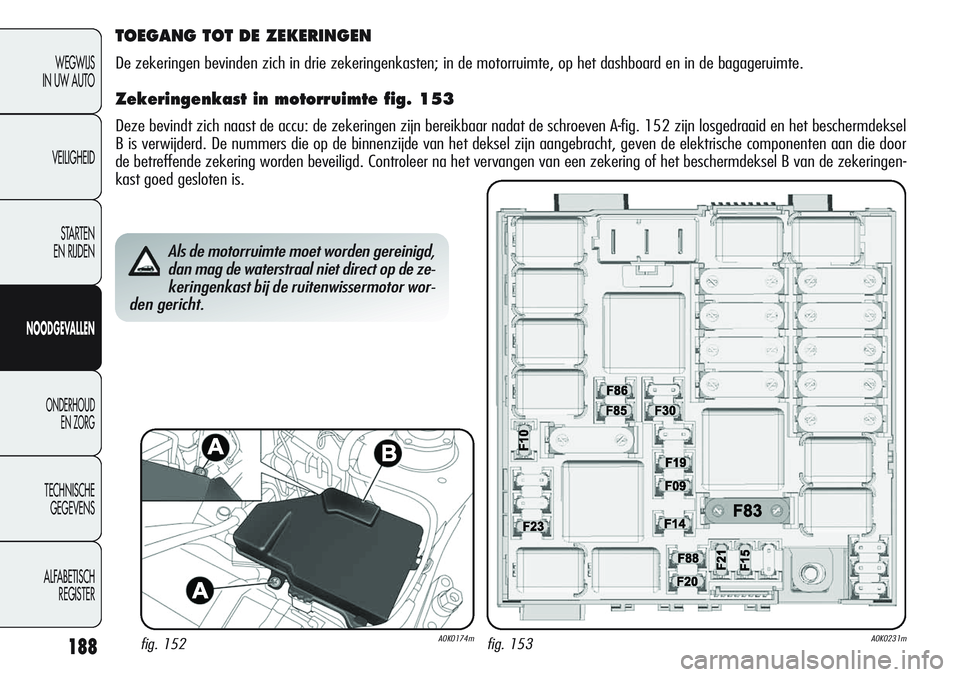

TOEGANG TOT DE ZEKERINGEN
De zekeringen bevinden zich in drie zekeringenkasten; in de motorruimte, op het dashboard en in de bagageruimte.
Zekeringenkast in motorruimte fig. 153
Deze bevindt zich naast de accu: de zekeringen zijn bereikbaar nadat de schroeven A-fig. 152 zijn losgedraaid en het beschermdeksel
B is verwijderd. De nummers die op de binnenzijde van het deksel zijn aangebracht, geven de elektrische componenten aan die door
de betreffende zekering worden beveiligd. Controleer na het vervangen van een zekering of het beschermdeksel B van de zekeringen-
kast goed gesloten is.
fig. 152A0K0174mfig. 153A0K0231m

189
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

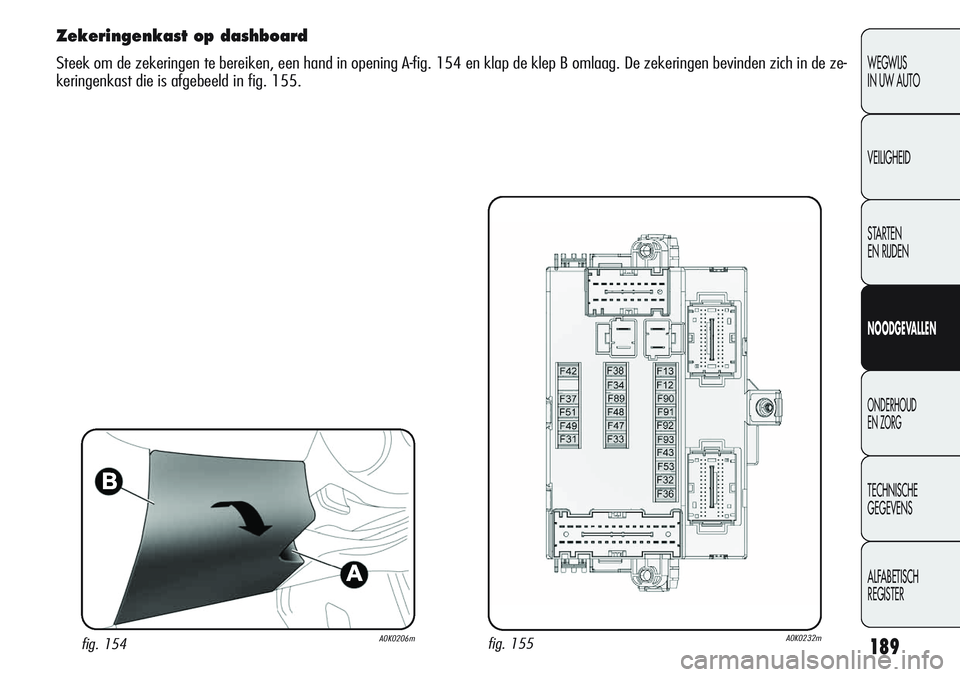

Zekeringenkast op dashboard
Steek om de zekeringen te bereiken, een hand in opening A-fig. 154 en klap de klep B omlaag. De zekeringen bevinden zich in de ze-
keringenkast die is afgebeeld in fig. 155.
fig. 154A0K0206mfig. 155A0K0232m

190
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

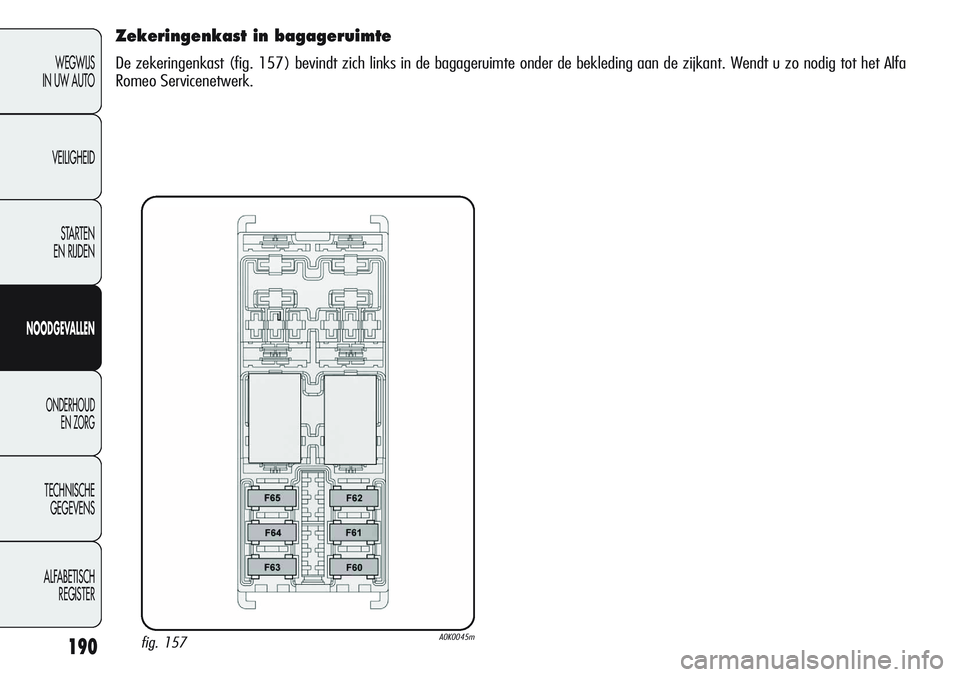

Zekeringenkast in bagageruimte
De zekeringenkast (fig. 157) bevindt zich links in de bagageruimte onder de bekleding aan de zijkant. Wendt u zo nodig tot het Alfa
Romeo Servicenetwerk.
fig. 157A0K0045m

F91
F90
F12
F13
F12
F13
F93
F92
F32155
155
155
155
155
155
155
155
1557,5
7,5
7,5
7,5
15
15
7,5
7,5
10
191
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

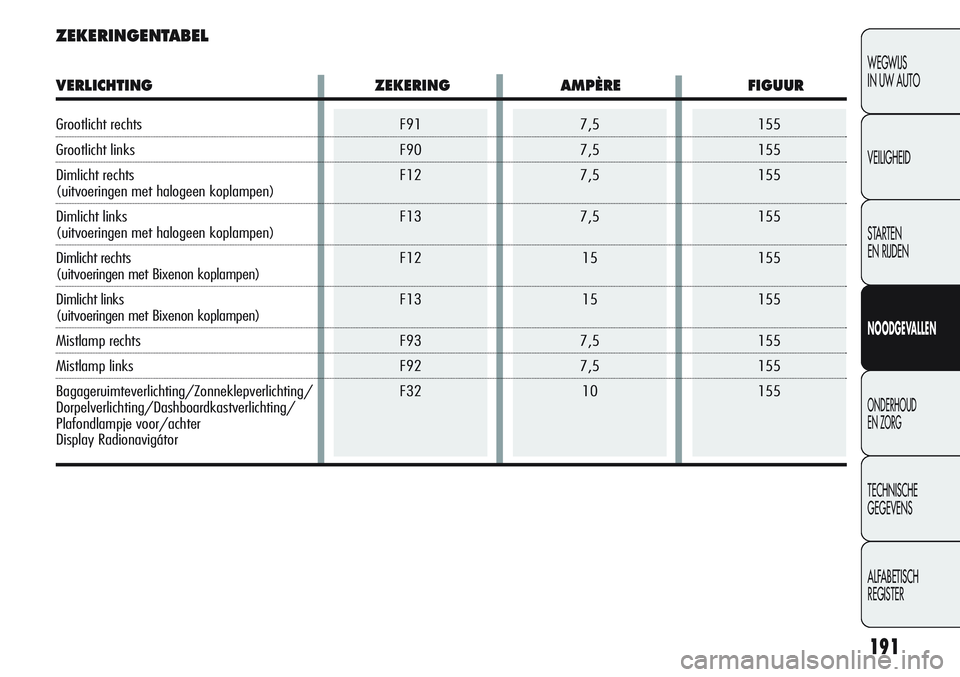

ZEKERINGENTABEL
VERLICHTING ZEKERING AMPÈRE FIGUUR
Grootlicht rechts
Grootlicht links
Dimlicht rechts
(uitvoeringen met halogeen koplampen)
Dimlicht links
(uitvoeringen met halogeen koplampen)
Dimlicht rechts
(uitvoeringen met Bixenon koplampen)
Dimlicht links
(uitvoeringen met Bixenon koplampen)
Mistlamp rechts
Mistlamp links
Bagageruimteverlichting/Zonneklepverlichting/
Dorpelverlichting/Dashboardkastverlichting/
Plafondlampje voor/achter
Display Radionavigátor

153
153
153
153
153
153
155
155
155
155
155
155
15530
15
7,5
30
15
20
5
20
20
10
7,5
20
5F09
F10
F19
F20
F21
F21
F31
F33
F34
F36
F37
F38
F42
192
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

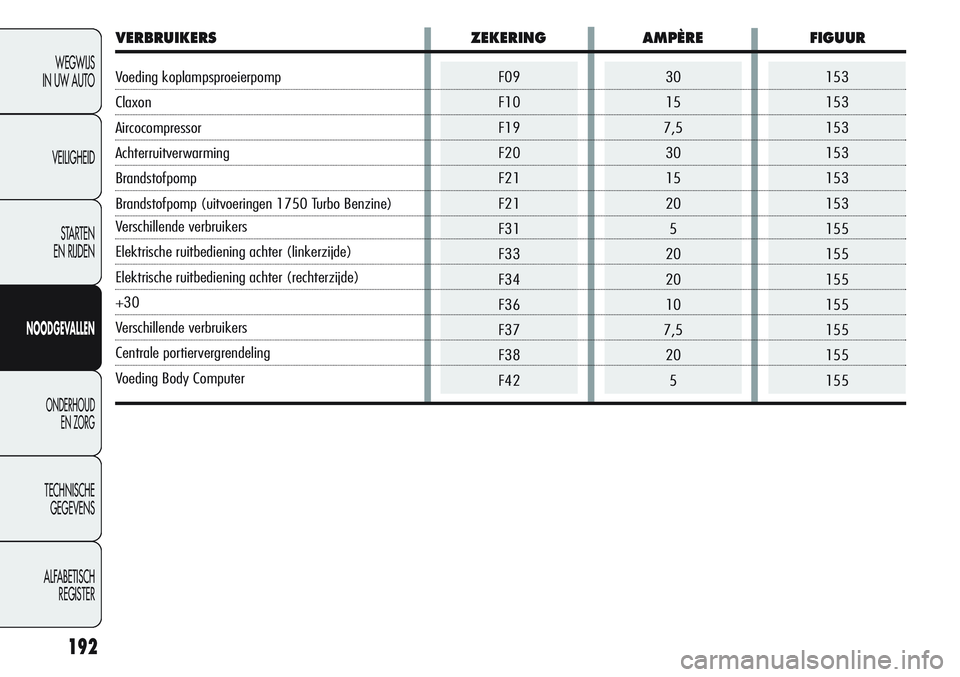

VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Voeding koplampsproeierpomp
Claxon
Aircocompressor
Achterruitverwarming
Brandstofpomp
Brandstofpomp (uitvoeringen 1750 Turbo Benzine)
Verschillende verbruikers
Elektrische ruitbediening achter (linkerzijde)
Elektrische ruitbediening achter (rechterzijde)
+30
Verschillende verbruikers
Centrale portiervergrendeling
Voeding Body Computer

20
20
20
5
5
7,5
15
15
20
15
15
15
15
15
5
7,5155
155
155
155
155
155
157
157
157
157
157
157
153
153
153
153
193
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F43
F47
F48
F49
F51
F53
F60
F61
F62
F63
F64
F65
F85
F86
F87
F88

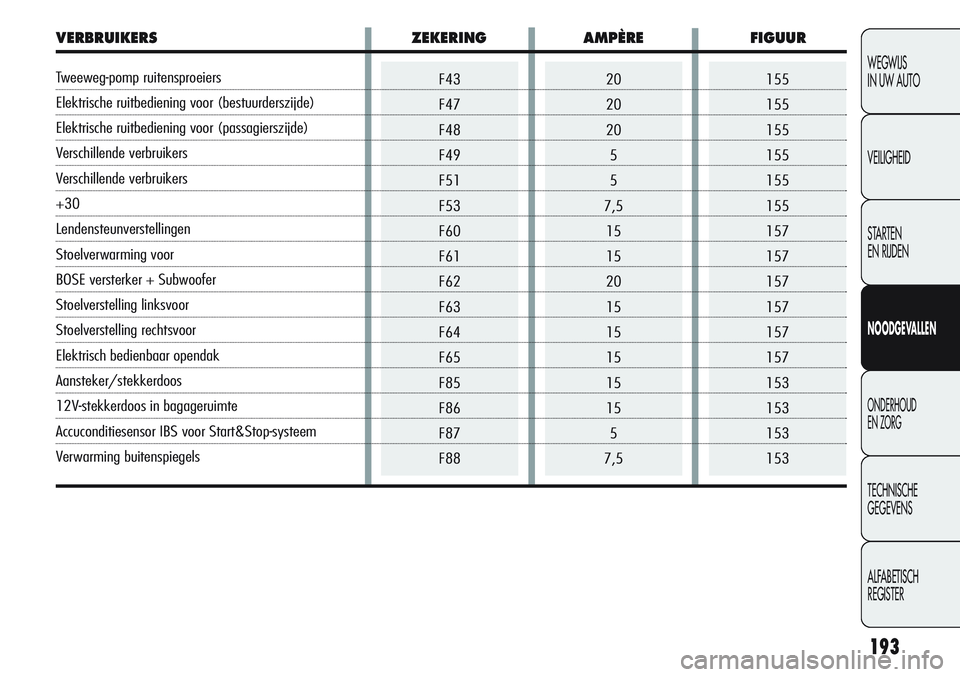

VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Tweeweg-pomp ruitensproeiers
Elektrische ruitbediening voor (bestuurderszijde)
Elektrische ruitbediening voor (passagierszijde)
Verschillende verbruikers
Verschillende verbruikers
+30
Lendensteunverstellingen
Stoelverwarming voor
BOSE versterker + Subwoofer
Stoelverstelling linksvoor
Stoelverstelling rechtsvoor
Elektrisch bedienbaar opendak
Aansteker/stekkerdoos
12V-stekkerdoos in bagageruimte
Accuconditiesensor IBS voor Start&Stop-systeem
Verwarming buitenspiegels

194
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

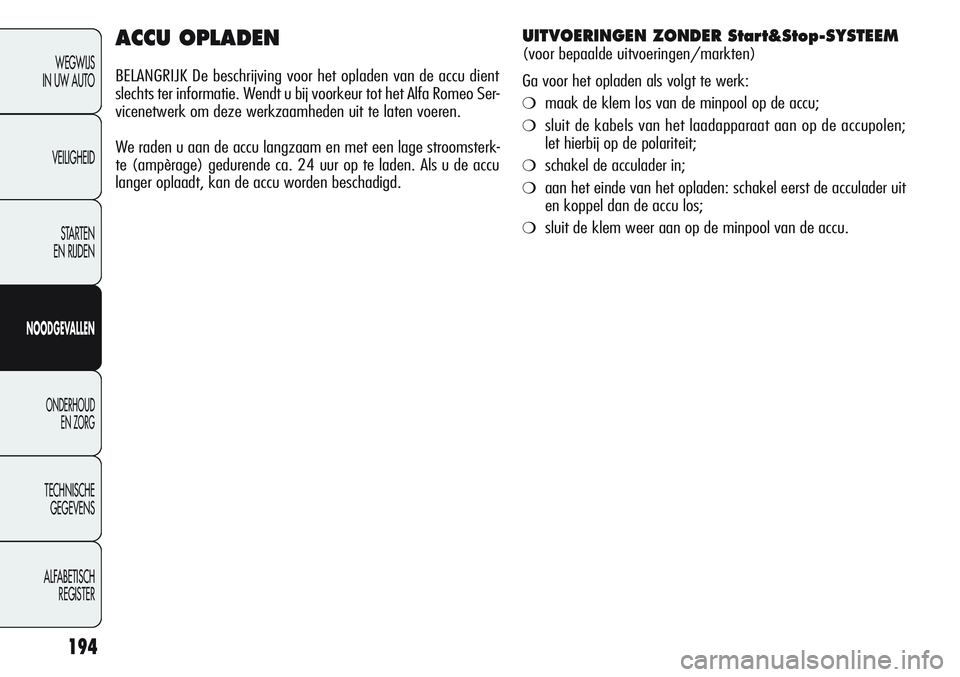

ACCU OPLADEN
BELANGRIJK De beschrijving voor het opladen van de accu dient
slechts ter informatie. Wendt u bij voorkeur tot het Alfa Romeo Ser-
vicenetwerk om deze werkzaamheden uit te laten voeren.
We raden u aan de accu langzaam en met een lage stroomsterk-
te (ampèrage) gedurende ca. 24 uur op te laden. Als u de accu
langer oplaadt, kan de accu worden beschadigd.
UITVOERINGEN ZONDER Start&Stop-SYSTEEM
(voor bepaalde uitvoeringen/markten)
Ga voor het opladen als volgt te werk:
❍maak de klem los van de minpool op de accu;
❍sluit de kabels van het laadapparaat aan op de accupolen;
let hierbij op de polariteit;
❍schakel de acculader in;
❍aan het einde van het opladen: schakel eerst de acculader uit
en koppel dan de accu los;
❍sluit de klem weer aan op de minpool van de accu.

195
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

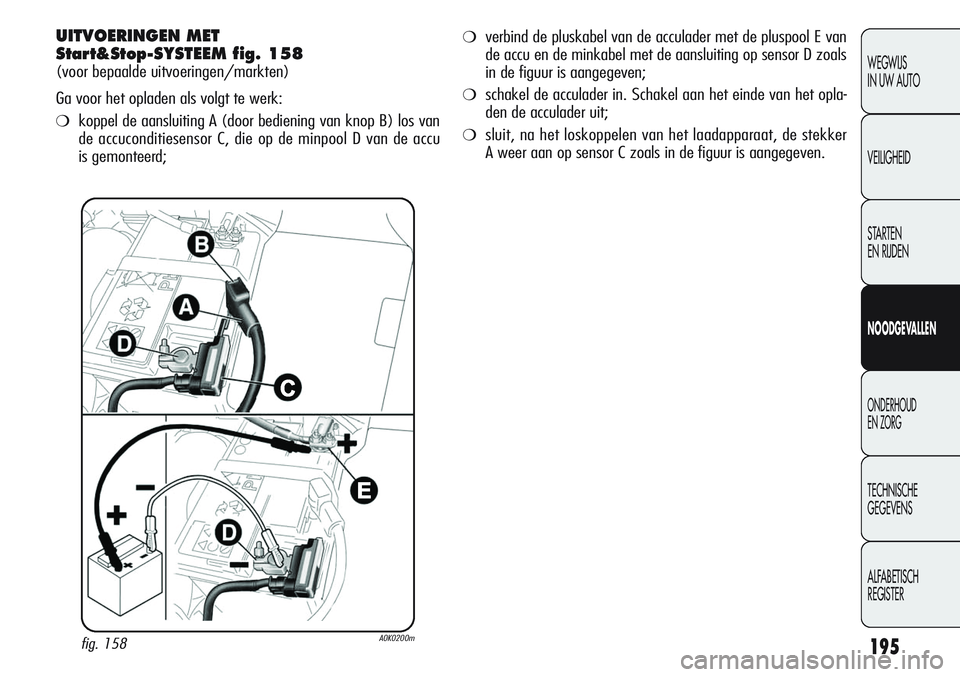

UITVOERINGEN MET
Start&Stop-SYSTEEM fig. 158
(voor bepaalde uitvoeringen/markten)
Ga voor het opladen als volgt te werk:
❍koppel de aansluiting A (door bediening van knop B) los van
de accuconditiesensor C, die op de minpool D van de accu
is gemonteerd;
fig. 158A0K0200m
❍verbind de pluskabel van de acculader met de pluspool E van
de accu en de minkabel met de aansluiting op sensor D zoals
in de figuur is aangegeven;
❍schakel de acculader in. Schakel aan het einde van het opla-
den de acculader uit;
❍sluit, na het loskoppelen van het laadapparaat, de stekker
A weer aan op sensor C zoals in de figuur is aangegeven.

196
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

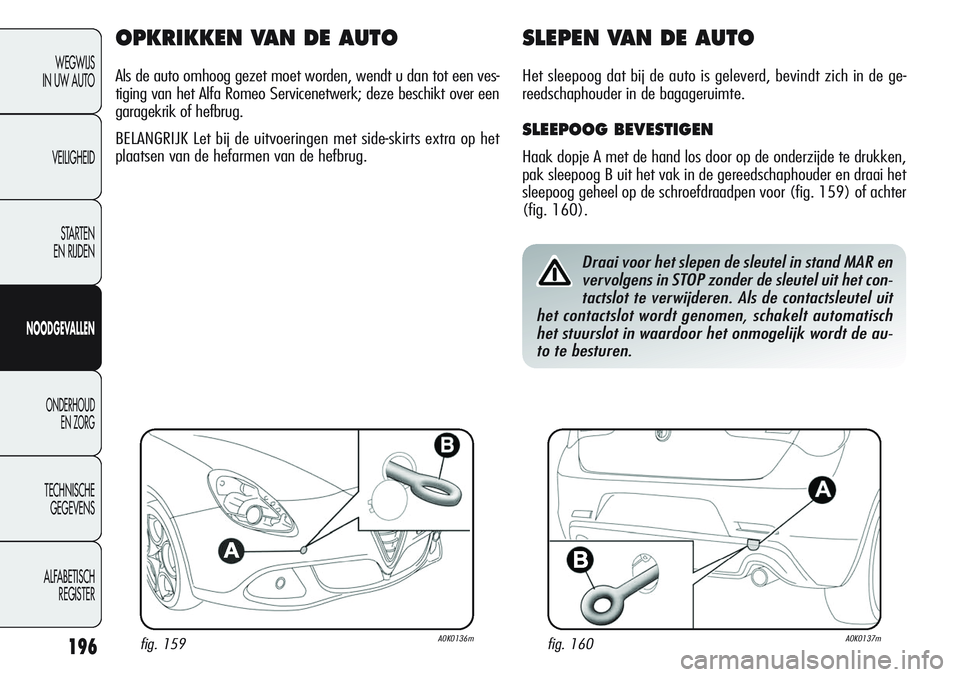

OPKRIKKEN VAN DE AUTO
Als de auto omhoog gezet moet worden, wendt u dan tot een ves-
tiging van het Alfa Romeo Servicenetwerk; deze beschikt over een
garagekrik of hefbrug.
BELANGRIJK Let bij de uitvoeringen met side-skirts extra op het
plaatsen van de hefarmen van de hefbrug.
SLEPEN VAN DE AUTO
Het sleepoog dat bij de auto is geleverd, bevindt zich in de ge-
reedschaphouder in de bagageruimte.
SLEEPOOG BEVESTIGEN
Haak dopje A met de hand los door op de onderzijde te drukken,
pak sleepoog B uit het vak in de gereedschaphouder en draai het
sleepoog geheel op de schroefdraadpen voor (fig. 159) of achter
(fig. 160).
Draai voor het slepen de sleutel in stand MAR en
vervolgens in STOP zonder de sleutel uit het con-
tactslot te verwijderen. Als de contactsleutel uit
het contactslot wordt genomen, schakelt automatisch
het stuurslot in waardoor het onmogelijk wordt de au-
to te besturen.
fig. 159A0K0136mfig. 160A0K0137m
