Alfa Romeo Giulietta 2011 Instructieboek (in Dutch)

177
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

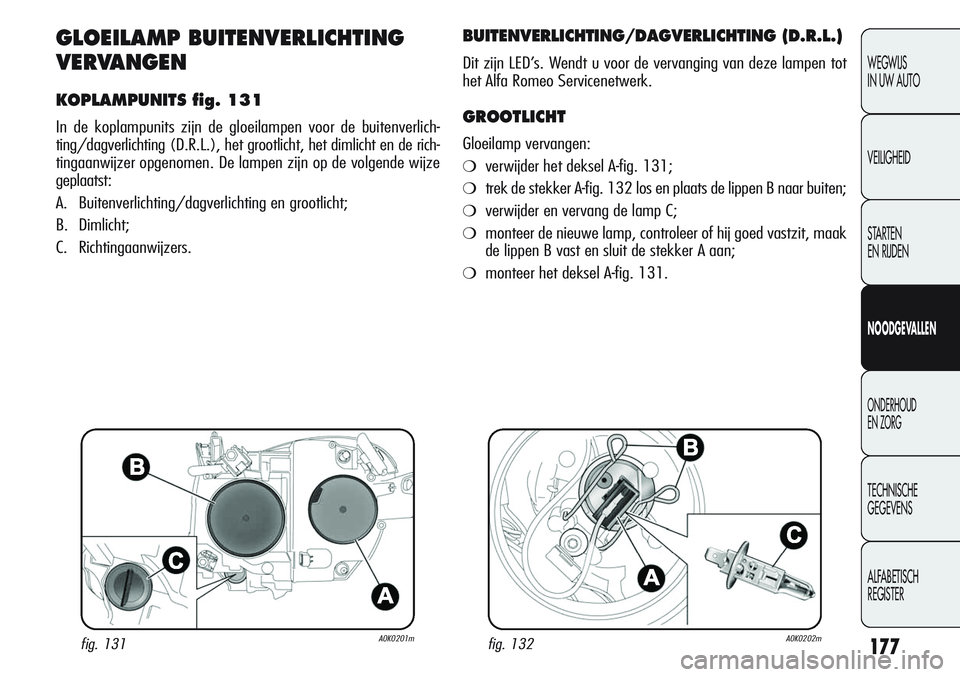

GLOEILAMP BUITENVERLICHTING
VERVANGEN
KOPLAMPUNITS fig. 131
In de koplampunits zijn de gloeilampen voor de buitenverlich-
ting/dagverlichting (D.R.L.), het grootlicht, het dimlicht en de rich-
tingaanwijzer opgenomen. De lampen zijn op de volgende wijze
geplaatst:
A. Buitenverlichting/dagverlichting en grootlicht;
B. Dimlicht;
C. Richtingaanwijzers.
BUITENVERLICHTING/DAGVERLICHTING (D.R.L.)
Dit zijn LED’s. Wendt u voor de vervanging van deze lampen tot
het Alfa Romeo Servicenetwerk.
GROOTLICHT
Gloeilamp vervangen:
❍verwijder het deksel A-fig. 131;
❍trek de stekker A-fig. 132 los en plaats de lippen B naar buiten;
❍verwijder en vervang de lamp C;
❍monteer de nieuwe lamp, controleer of hij goed vastzit, maak
de lippen B vast en sluit de stekker A aan;
❍monteer het deksel A-fig. 131.
fig. 131A0K0201mfig. 132A0K0202m

178
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

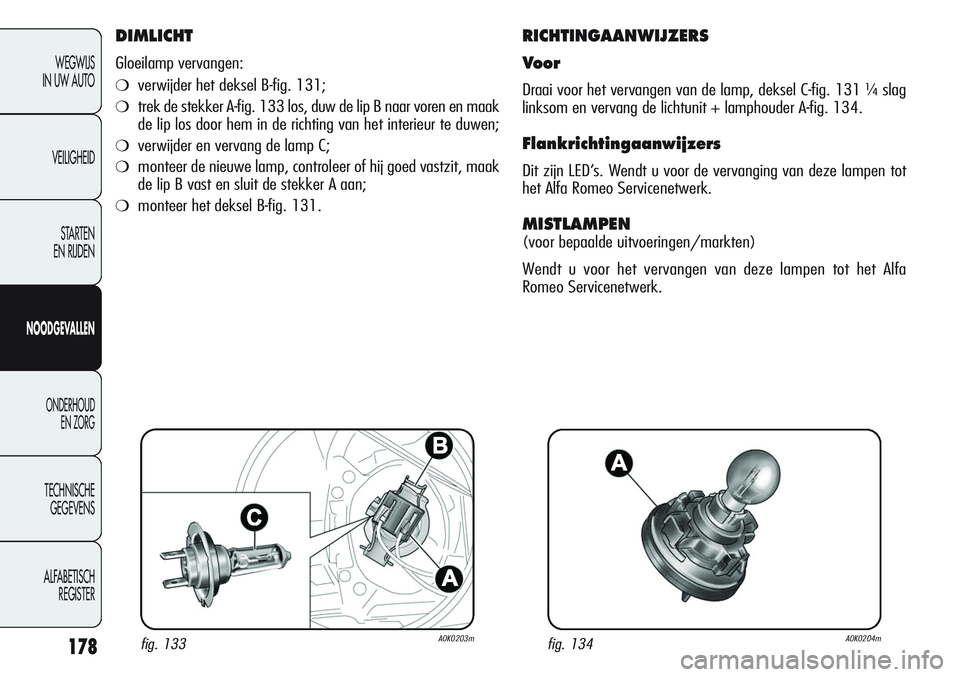

DIMLICHT
Gloeilamp vervangen:
❍verwijder het deksel B-fig. 131;
❍trek de stekker A-fig. 133 los, duw de lip B naar voren en maak
de lip los door hem in de richting van het interieur te duwen;
❍verwijder en vervang de lamp C;
❍monteer de nieuwe lamp, controleer of hij goed vastzit, maak
de lip B vast en sluit de stekker A aan;
❍monteer het deksel B-fig. 131.
RICHTINGAANWIJZERS
Voor
Draai voor het vervangen van de lamp, deksel C-fig. 131 ¼ slag
linksom en vervang de lichtunit + lamphouder A-fig. 134.
Flankrichtingaanwijzers
Dit zijn LED’s. Wendt u voor de vervanging van deze lampen tot
het Alfa Romeo Servicenetwerk.
MISTLAMPEN
(voor bepaalde uitvoeringen/markten)
Wendt u voor het vervangen van deze lampen tot het Alfa
Romeo Servicenetwerk.
fig. 133A0K0203mfig. 134A0K0204m

179
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

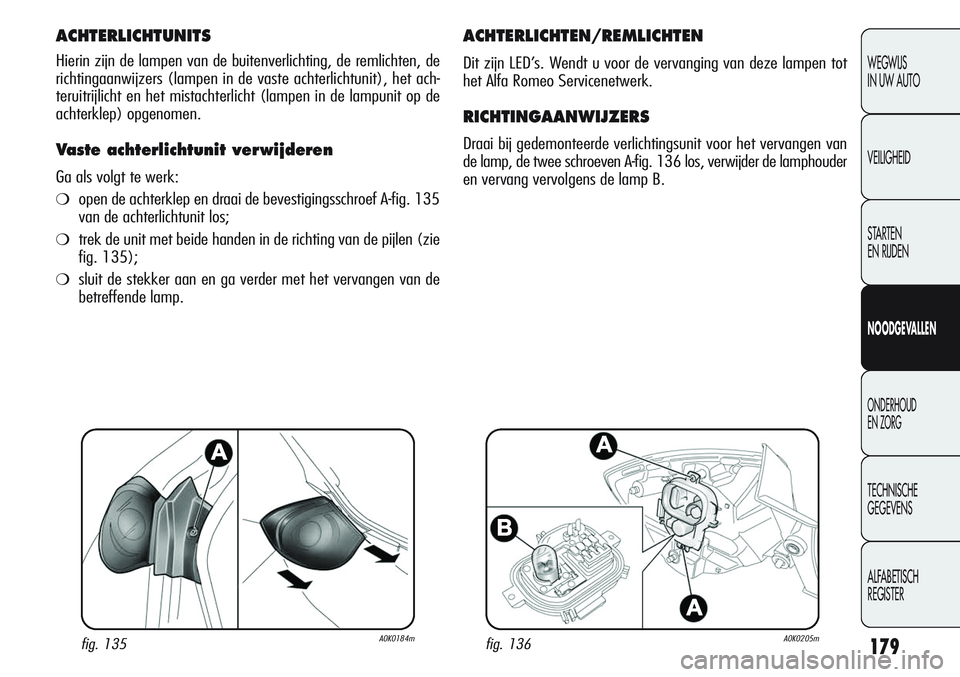

ACHTERLICHTUNITS
Hierin zijn de lampen van de buitenverlichting, de remlichten, de
richtingaanwijzers (lampen in de vaste achterlichtunit), het ach-
teruitrijlicht en het mistachterlicht (lampen in de lampunit op de
achterklep) opgenomen.
Vaste achterlichtunit verwijderen
Ga als volgt te werk:
❍open de achterklep en draai de bevestigingsschroef A-fig. 135
van de achterlichtunit los;
❍trek de unit met beide handen in de richting van de pijlen (zie
fig. 135);
❍sluit de stekker aan en ga verder met het vervangen van de
betreffende lamp.
ACHTERLICHTEN/REMLICHTEN
Dit zijn LED’s. Wendt u voor de vervanging van deze lampen tot
het Alfa Romeo Servicenetwerk.
RICHTINGAANWIJZERS
Draai bij gedemonteerde verlichtingsunit voor het vervangen van
de lamp, de twee schroeven A-fig. 136 los, verwijder de lamphouder
en vervang vervolgens de lamp B.
fig. 135A0K0184mfig. 136A0K0205m

180
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

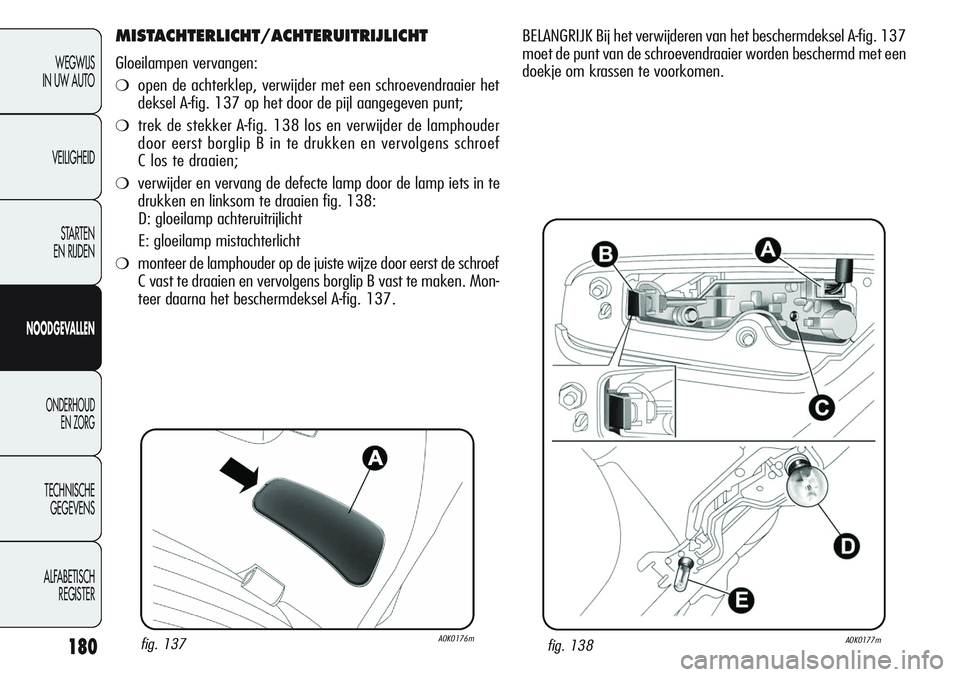

MISTACHTERLICHT/ACHTERUITRIJLICHT
Gloeilampen vervangen:
❍open de achterklep, verwijder met een schroevendraaier het
deksel A-fig. 137 op het door de pijl aangegeven punt;
❍trek de stekker A-fig. 138 los en verwijder de lamphouder
door eerst borglip B in te drukken en vervolgens schroef
C los te draaien;
❍verwijder en vervang de defecte lamp door de lamp iets in te
drukken en linksom te draaien fig. 138:
D: gloeilamp achteruitrijlicht
E: gloeilamp mistachterlicht
❍monteer de lamphouder op de juiste wijze door eerst de schroef
C vast te draaien en vervolgens borglip B vast te maken. Mon-
teer daarna het beschermdeksel A-fig. 137.
fig. 137A0K0176mfig. 138A0K0177m
BELANGRIJK Bij het verwijderen van het beschermdeksel A-fig. 137
moet de punt van de schroevendraaier worden beschermd met een
doekje om krassen te voorkomen.

181
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

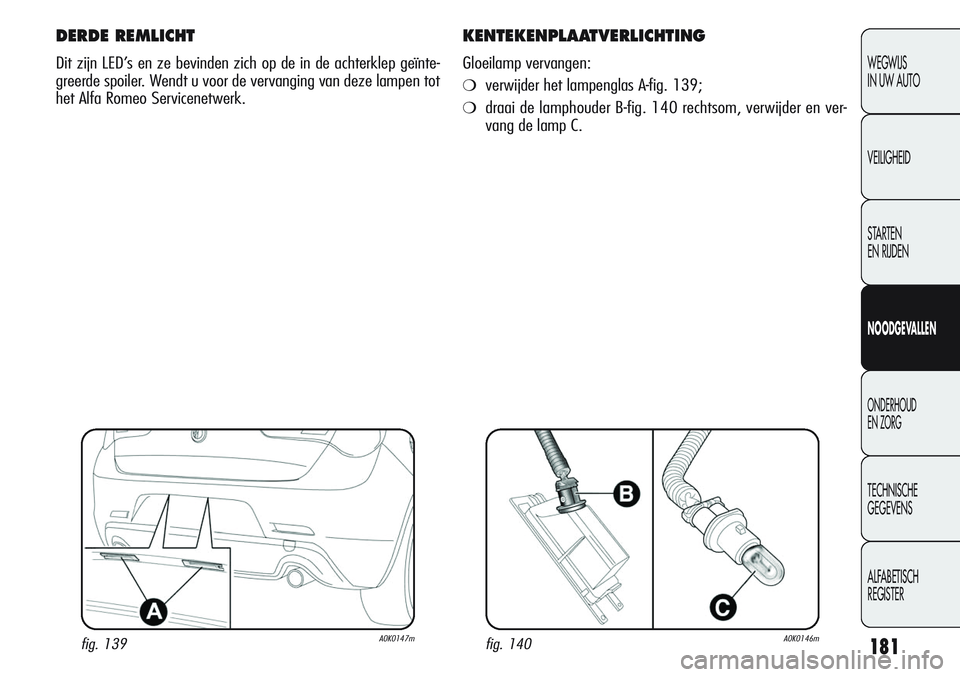

DERDE REMLICHT
Dit zijn LED’s en ze bevinden zich op de in de achterklep geïnte-
greerde spoiler. Wendt u voor de vervanging van deze lampen tot
het Alfa Romeo Servicenetwerk.
KENTEKENPLAATVERLICHTING
Gloeilamp vervangen:
❍verwijder het lampenglas A-fig. 139;
❍draai de lamphouder B-fig. 140 rechtsom, verwijder en ver-
vang de lamp C.
fig. 139A0K0147mfig. 140A0K0146m

182
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

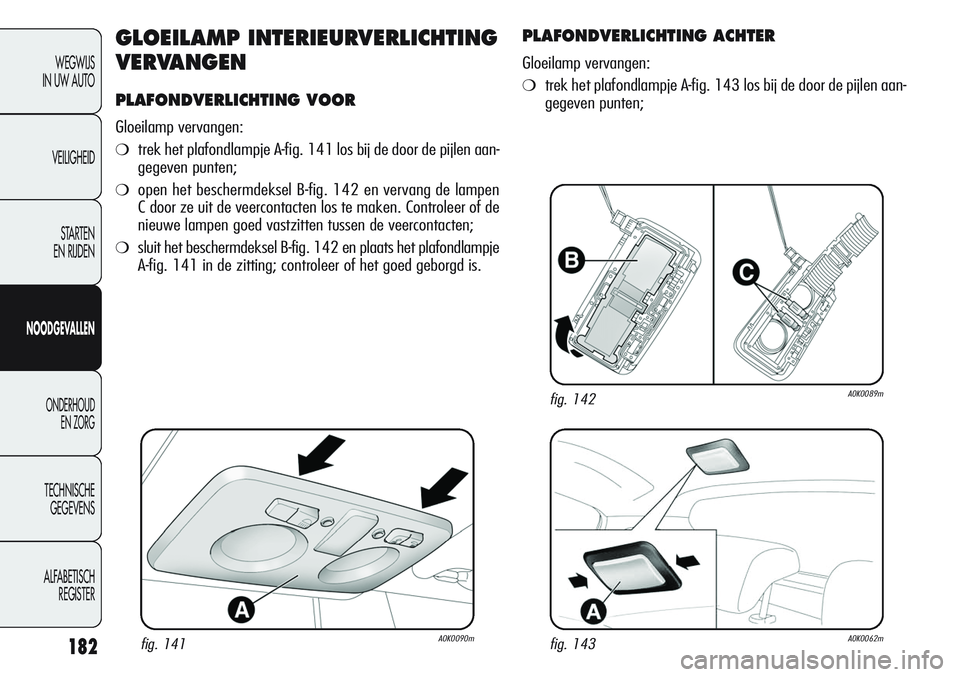

GLOEILAMP INTERIEURVERLICHTING
VERVANGEN
PLAFONDVERLICHTING VOOR
Gloeilamp vervangen:
❍trek het plafondlampje A-fig. 141 los bij de door de pijlen aan-
gegeven punten;
❍open het beschermdeksel B-fig. 142 en vervang de lampen
C door ze uit de veercontacten los te maken. Controleer of de
nieuwe lampen goed vastzitten tussen de veercontacten;
❍sluit het beschermdeksel B-fig. 142 en plaats het plafondlampje
A-fig. 141 in de zitting; controleer of het goed geborgd is.
fig. 141A0K0090m
fig. 142A0K0089m
fig. 143A0K0062m
PLAFONDVERLICHTING ACHTER
Gloeilamp vervangen:
❍trek het plafondlampje A-fig. 143 los bij de door de pijlen aan-
gegeven punten;

183
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

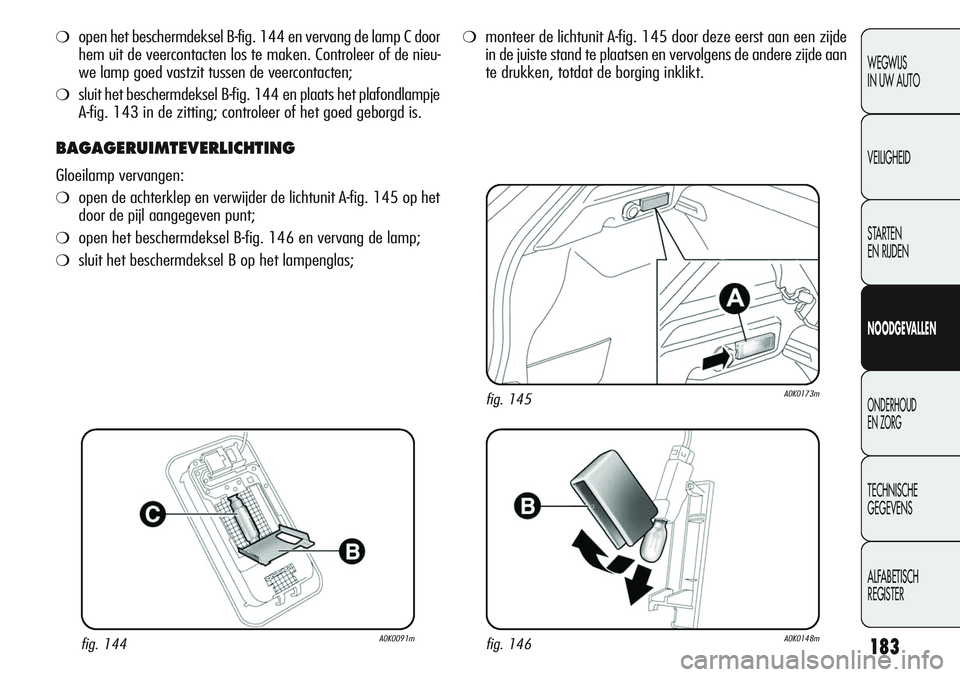

❍open het beschermdeksel B-fig. 144 en vervang de lamp C door
hem uit de veercontacten los te maken. Controleer of de nieu-
we lamp goed vastzit tussen de veercontacten;
❍sluit het beschermdeksel B-fig. 144 en plaats het plafondlampje
A-fig. 143 in de zitting; controleer of het goed geborgd is.
BAGAGERUIMTEVERLICHTING
Gloeilamp vervangen:
❍open de achterklep en verwijder de lichtunit A-fig. 145 op het
door de pijl aangegeven punt;
❍open het beschermdeksel B-fig. 146 en vervang de lamp;
❍sluit het beschermdeksel B op het lampenglas;
❍monteer de lichtunit A-fig. 145 door deze eerst aan een zijde
in de juiste stand te plaatsen en vervolgens de andere zijde aan
te drukken, totdat de borging inklikt.
fig. 146A0K0148m
fig. 145A0K0173m
fig. 144A0K0091m

184
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

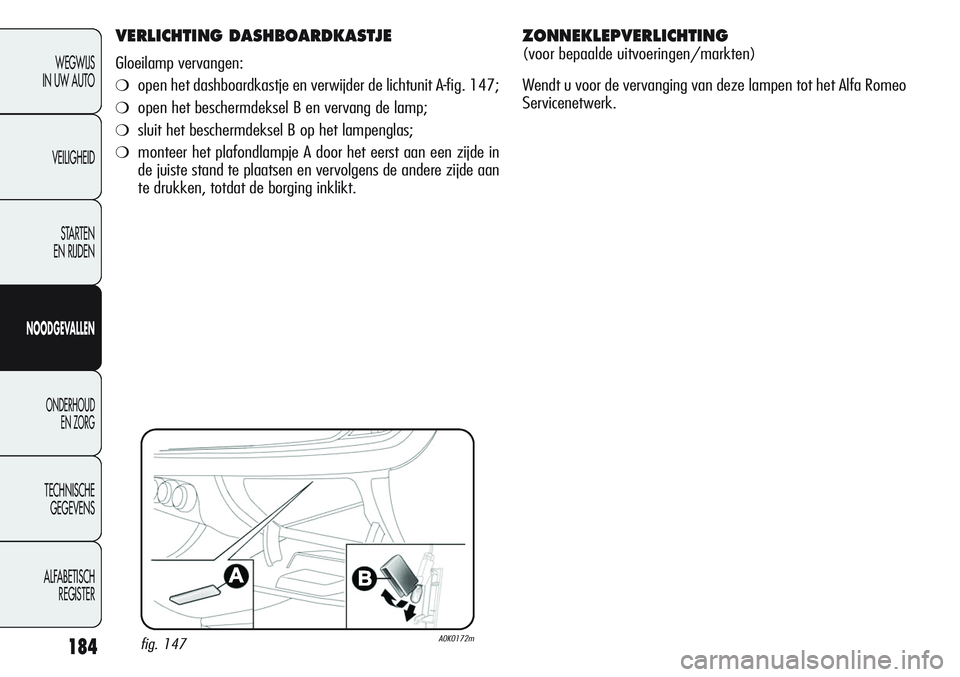

VERLICHTING DASHBOARDKASTJE
Gloeilamp vervangen:
❍open het dashboardkastje en verwijder de lichtunit A-fig. 147;
❍open het beschermdeksel B en vervang de lamp;
❍sluit het beschermdeksel B op het lampenglas;
❍monteer het plafondlampje A door het eerst aan een zijde in
de juiste stand te plaatsen en vervolgens de andere zijde aan
te drukken, totdat de borging inklikt.
fig. 147A0K0172m
ZONNEKLEPVERLICHTING
(voor bepaalde uitvoeringen/markten)
Wendt u voor de vervanging van deze lampen tot het Alfa Romeo
Servicenetwerk.

185
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

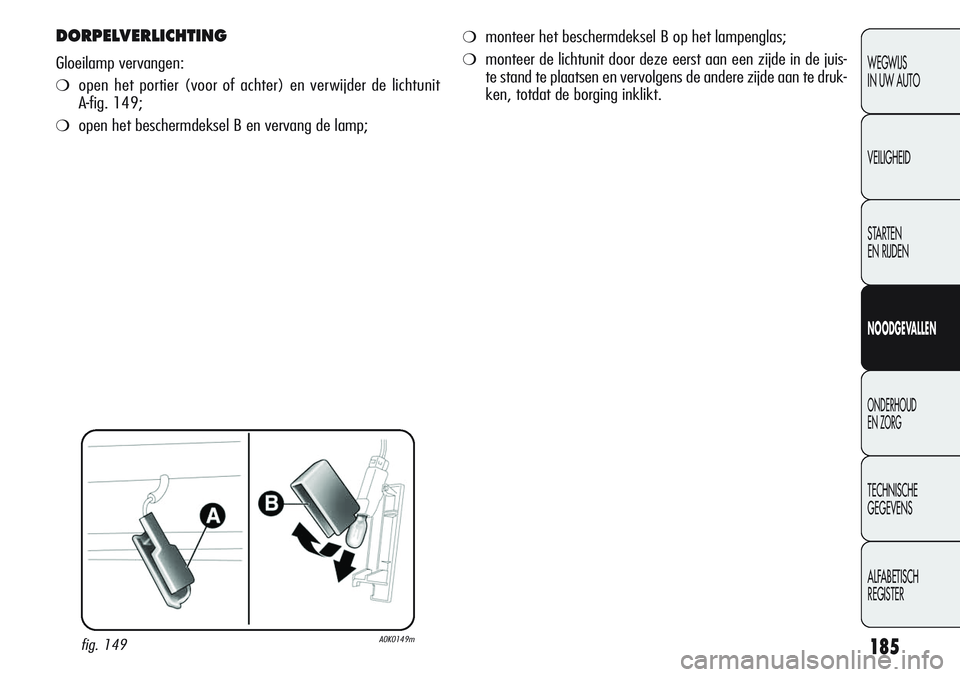

DORPELVERLICHTING
Gloeilamp vervangen:
❍open het portier (voor of achter) en verwijder de lichtunit
A-fig. 149;
❍open het beschermdeksel B en vervang de lamp;
fig. 149A0K0149m
❍monteer het beschermdeksel B op het lampenglas;
❍monteer de lichtunit door deze eerst aan een zijde in de juis-
te stand te plaatsen en vervolgens de andere zijde aan te druk-
ken, totdat de borging inklikt.

186
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

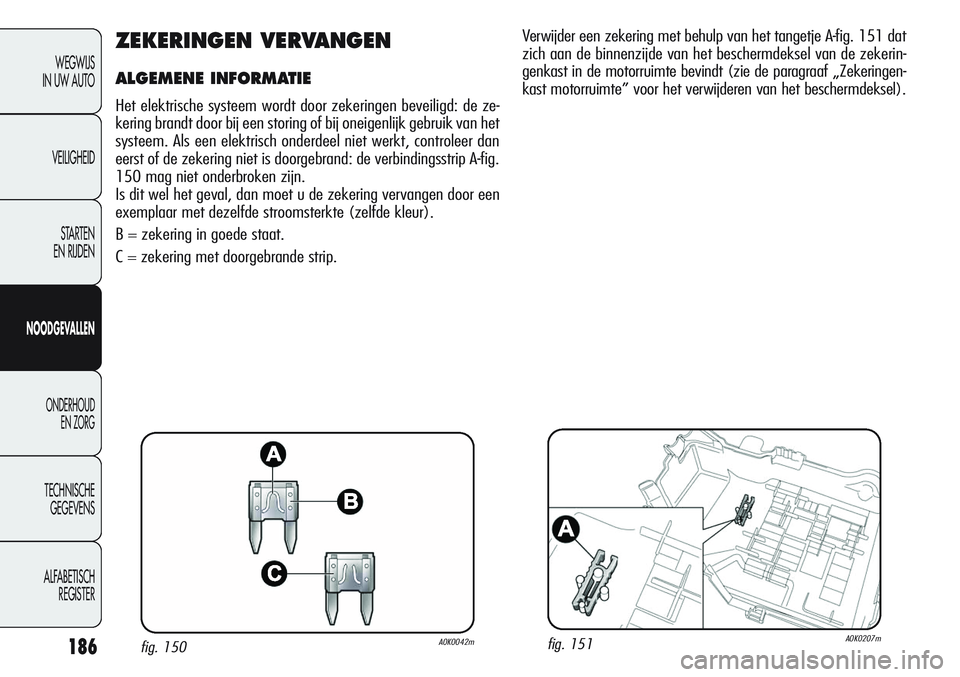

ZEKERINGEN VERVANGEN
ALGEMENE INFORMATIE
Het elektrische systeem wordt door zekeringen beveiligd: de ze-
kering brandt door bij een storing of bij oneigenlijk gebruik van het
systeem. Als een elektrisch onderdeel niet werkt, controleer dan
eerst of de zekering niet is doorgebrand: de verbindingsstrip A-fig.
150 mag niet onderbroken zijn.
Is dit wel het geval, dan moet u de zekering vervangen door een
exemplaar met dezelfde stroomsterkte (zelfde kleur).
B = zekering in goede staat.
C = zekering met doorgebrande strip.
fig. 150A0K0042mfig. 151A0K0207m
Verwijder een zekering met behulp van het tangetje A-fig. 151 dat
zich aan de binnenzijde van het beschermdeksel van de zekerin-
genkast in de motorruimte bevindt (zie de paragraaf „Zekeringen-
kast motorruimte” voor het verwijderen van het beschermdeksel).
