Alfa Romeo Giulietta 2012 Drift- och underhållshandbok (in Swedish)

77
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
Genom att flytta spaken uppåt (instabilt läge), begränsas funk-
tionen till den tid som spaken hålls i detta läge manuellt. När spa-
ken släpps går den tillbaka till sitt läge och stänger automatiskt

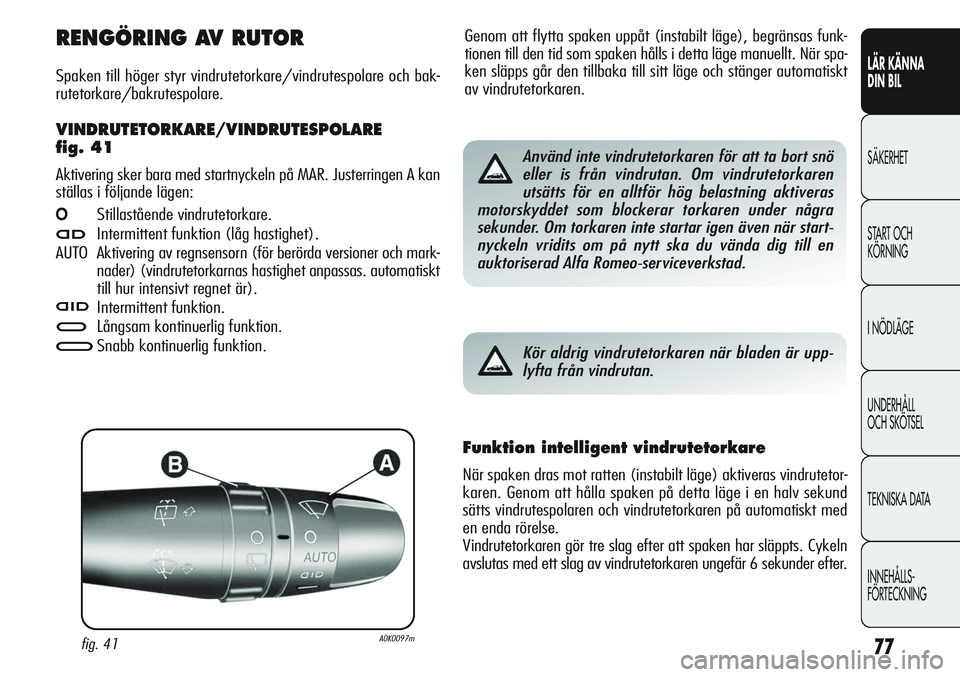

av vindrutetorkaren.RENGÖRING AV RUTOR
Spaken till höger styr vindrutetorkare/vindrutespolare och bak-
rutetorkare/bakrutespolare.
VINDRUTETORKARE/VINDRUTESPOLARE
fig. 41
Aktivering sker bara med startnyckeln på MAR. Justerringen A kan
ställas i följande lägen:
OStillastående vindrutetorkare.
≤Intermittent funktion (låg hastighet).
AUTO Aktivering av regnsensorn (för berörda versioner och mark-
nader) (vindrutetorkarnas hastighet anpassas. automatiskt
till hur intensivt regnet är).
nIntermittent funktion.
≥Långsam kontinuerlig funktion.
¥Snabb kontinuerlig funktion.
fig. 41A0K0097m
Använd inte vindrutetorkaren för att ta bort snö
eller is från vindrutan. Om vindrutetorkaren
utsätts för en alltför hög belastning aktiveras
motorskyddet som blockerar torkaren under några
sekunder. Om torkaren inte startar igen även när start-
nyckeln vridits om på nytt ska du vända dig till en
auktoriserad Alfa Romeo-serviceverkstad.
Kör aldrig vindrutetorkaren när bladen är upp-
lyfta från vindrutan.
Funktion intelligent vindrutetorkare
När spaken dras mot ratten (instabilt läge) aktiveras vindrutetor-
karen. Genom att hålla spaken på detta läge i en halv sekund
sätts vindrutespolaren och vindrutetorkaren på automatiskt med
en enda rörelse.
Vindrutetorkaren gör tre slag efter att spaken har släppts. Cykeln
avslutas med ett slag av vindrutetorkaren ungefär 6 sekunder efter.

78
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
Om du stänger av fordonet och låter spaken stå i ”automatiskt”
läge, utförs ingen rengöringscykel nästa gång du sätter på bilen,
även om det regnar. Detta förebygger oavsiktlig aktivering av
regnsensor under motorstart (t.ex. under manuell avtvättning av
vindrutan, eller pga av is på torkarbladen).
Återaktivera regnsensorns automatiska funktion genom föra vre-
det på vänsterspaken A-fig. 41 från det automatiska läget
(AUTO) till läget
Ooch därefter återföra vredet A till AUTO.
Återaktivering av regnsensor på detta sätt bekräftas med ett slag
av vindrutetorkaren, oavsett rutans tillstånd, för att indikera att
den har återaktiverats. Likaledes om man medan sensorn är akti-
verad ändrar inställd känslighet, bekräftas detta med ett slag av
vindrutetorkaren.
Om fel uppstår i regnsensorn medan den är aktiverad går vindru-
tetorkaren igång med en intermittent funktion enligt den känslig-
het som har ställts in för regnsensorn, oavsett hur mycket regn
som faller på rutan (varningslampan för fel på regnsensorn tänds
på instrumentpanelen). Sensorn fortsätter ändå att fungera och
det går att köra vindrutetorkaren i kontinuerligt läge (hastighet 1
eller 2). Felindikationen förblir tänd så länge sensorn är aktiverad.

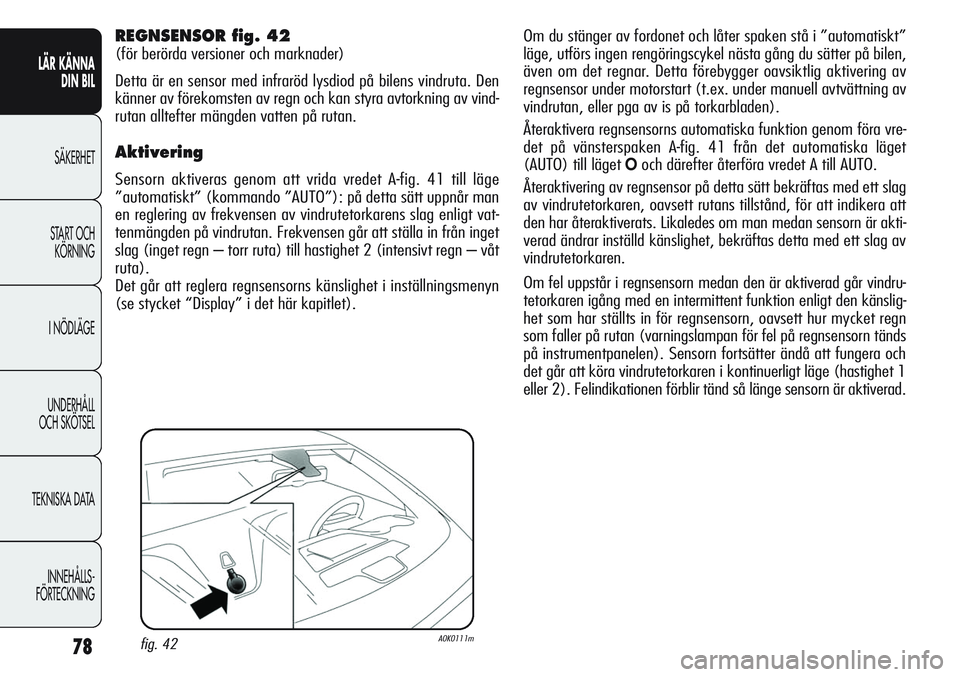

REGNSENSOR fig. 42
(för berörda versioner och marknader)
Detta är en sensor med infraröd lysdiod på bilens vindruta. Den
känner av förekomsten av regn och kan styra avtorkning av vind-
rutan alltefter mängden vatten på rutan.
Aktivering
Sensorn aktiveras genom att vrida vredet A-fig. 41 till läge
”automatiskt” (kommando ”AUTO”): på detta sätt uppnår man
en reglering av frekvensen av vindrutetorkarens slag enligt vat-
tenmängden på vindrutan. Frekvensen går att ställa in från inget
slag (inget regn – torr ruta) till hastighet 2 (intensivt regn – våt
ruta).
Det går att reglera regnsensorns känslighet i inställningsmenyn
(se stycket “Display” i det här kapitlet).
fig. 42A0K0111m

79
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

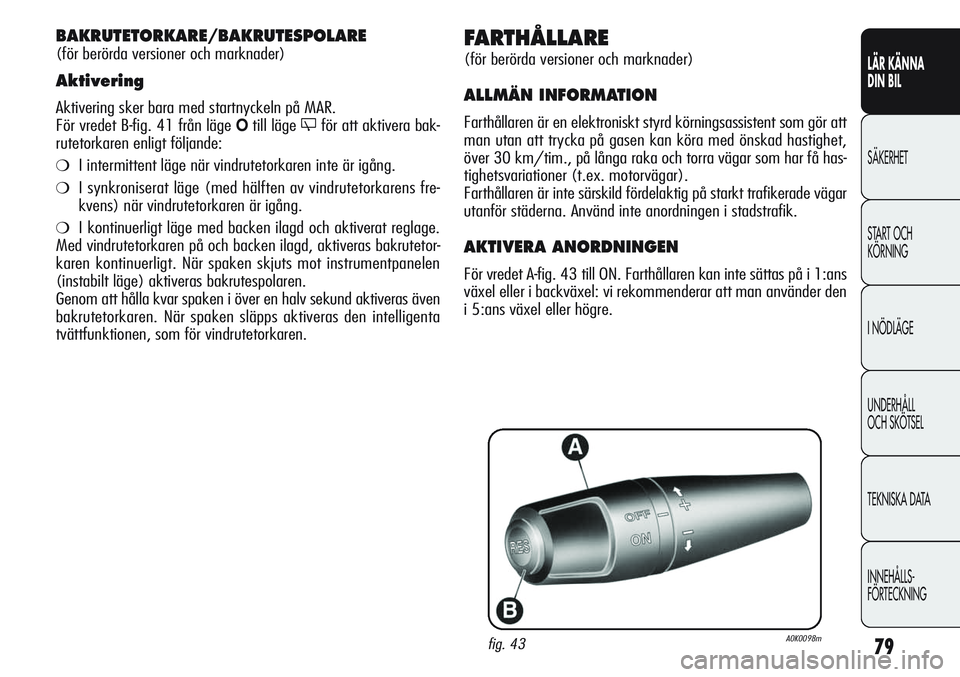

FARTHÅLLARE
(för berörda versioner och marknader)
ALLMÄN INFORMATION
Farthållaren är en elektroniskt styrd körningsassistent som gör att
man utan att trycka på gasen kan köra med önskad hastighet,
över 30 km/tim., på långa raka och torra vägar som har få has-
tighetsvariationer (t.ex. motorvägar).
Farthållaren är inte särskild fördelaktig på starkt trafikerade vägar
utanför städerna. Använd inte anordningen i stadstrafik.
AKTIVERA ANORDNINGEN
För vredet A-fig. 43 till ON. Farthållaren kan inte sättas på i 1:ans
växel eller i backväxel: vi rekommenderar att man använder den
i 5:ans växel eller högre.
BAKRUTETORKARE/BAKRUTESPOLARE
(för berörda versioner och marknader)
Aktivering
Aktivering sker bara med startnyckeln på MAR.
För vredet B-fig. 41 från läge
Otill läge 'för att aktivera bak-
rutetorkaren enligt följande:
❍I intermittent läge när vindrutetorkaren inte är igång.
❍I synkroniserat läge (med hälften av vindrutetorkarens fre-
kvens) när vindrutetorkaren är igång.
❍I kontinuerligt läge med backen ilagd och aktiverat reglage.
Med vindrutetorkaren på och backen ilagd, aktiveras bakrutetor-
karen kontinuerligt. När spaken skjuts mot instrumentpanelen
(instabilt läge) aktiveras bakrutespolaren.
Genom att hålla kvar spaken i över en halv sekund aktiveras även
bakrutetorkaren. När spaken släpps aktiveras den intelligenta
tvättfunktionen, som för vindrutetorkaren.
fig. 43A0K0098m

80
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

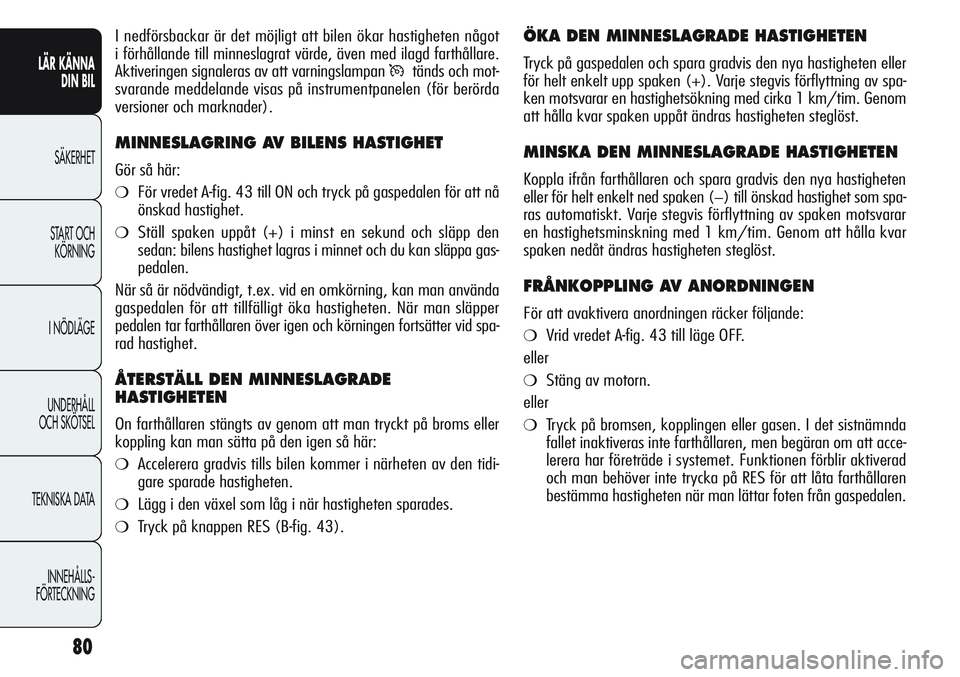

ÖKA DEN MINNESLAGRADE HASTIGHETEN
Tryck på gaspedalen och spara gradvis den nya hastigheten eller
för helt enkelt upp spaken (+). Varje stegvis förflyttning av spa-
ken motsvarar en hastighetsökning med cirka 1 km/tim. Genom
att hålla kvar spaken uppåt ändras hastigheten steglöst.
MINSKA DEN MINNESLAGRADE HASTIGHETEN
Koppla ifrån farthållaren och spara gradvis den nya hastigheten
eller för helt enkelt ned spaken (−) till önskad hastighet som spa-
ras automatiskt. Varje stegvis förflyttning av spaken motsvarar
en hastighetsminskning med 1 km/tim. Genom att hålla kvar
spaken nedåt ändras hastigheten steglöst.
FRÅNKOPPLING AV ANORDNINGEN
För att avaktivera anordningen räcker följande:
❍Vrid vredet A-fig. 43 till läge OFF.
eller
❍Stäng av motorn.
eller
❍Tryck på bromsen, kopplingen eller gasen. I det sistnämnda
fallet inaktiveras inte farthållaren, men begäran om att acce-
lerera har företräde i systemet. Funktionen förblir aktiverad
och man behöver inte trycka på RES för att låta farthållaren
bestämma hastigheten när man lättar foten från gaspedalen. I nedförsbackar är det möjligt att bilen ökar hastigheten något
i förhållande till minneslagrat värde, även med ilagd farthållare.
Aktiveringen signaleras av att varningslampan
Ütänds och mot-
svarande meddelande visas på instrumentpanelen (för berörda
versioner och marknader).
MINNESLAGRING AV BILENS HASTIGHET
Gör så här:
❍För vredet A-fig. 43 till ON och tryck på gaspedalen för att nå
önskad hastighet.
❍Ställ spaken uppåt (+) i minst en sekund och släpp den
sedan: bilens hastighet lagras i minnet och du kan släppa gas-
pedalen.
När så är nödvändigt, t.ex. vid en omkörning, kan man använda
gaspedalen för att tillfälligt öka hastigheten. När man släpper
pedalen tar farthållaren över igen och körningen fortsätter vid spa-
rad hastighet.
ÅTERSTÄLL DEN MINNESLAGRADE
HASTIGHETEN
On farthållaren stängts av genom att man tryckt på broms eller
koppling kan man sätta på den igen så här:
❍Accelerera gradvis tills bilen kommer i närheten av den tidi-
gare sparade hastigheten.
❍Lägg i den växel som låg i när hastigheten sparades.
❍Tryck på knappen RES (B-fig. 43).

81
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

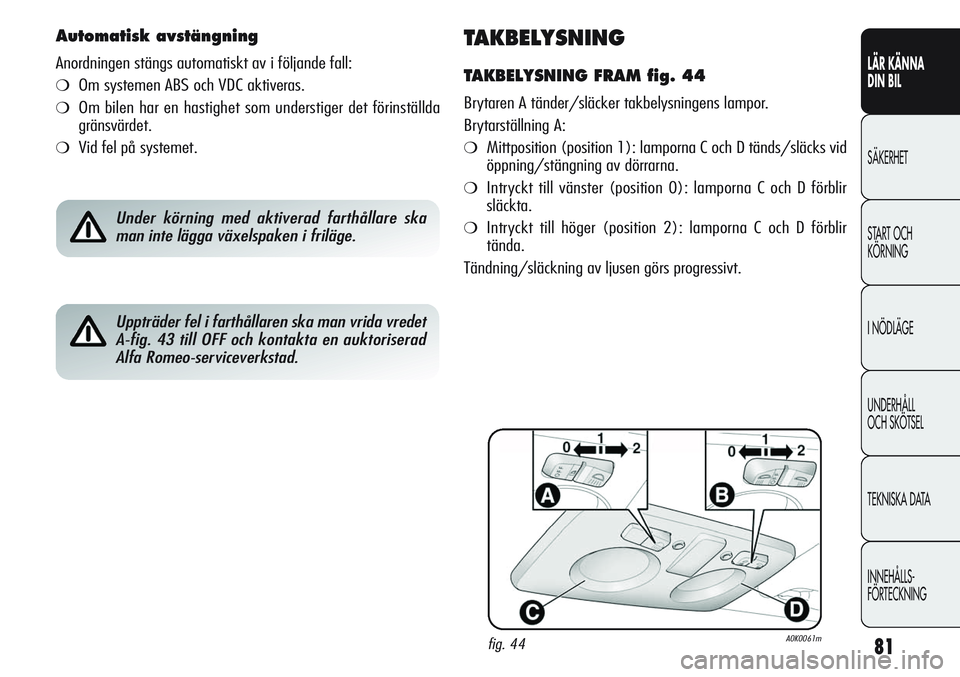

TAKBELYSNING
TAKBELYSNING FRAM fig. 44
Brytaren A tänder/släcker takbelysningens lampor.
Brytarställning A:
❍Mittposition (position 1): lamporna C och D tänds/släcks vid
öppning/stängning av dörrarna.
❍Intryckt till vänster (position 0): lamporna C och D förblir
släckta.
❍Intryckt till höger (position 2): lamporna C och D förblir
tända.
Tändning/släckning av ljusen görs progressivt.
Automatisk avstängning
Anordningen stängs automatiskt av i följande fall:
❍Om systemen ABS och VDC aktiveras.
❍Om bilen har en hastighet som understiger det förinställda
gränsvärdet.
❍Vid fel på systemet.
Under körning med aktiverad farthållare ska
man inte lägga växelspaken i friläge.
Uppträder fel i farthållaren ska man vrida vredet
A-fig. 43 till OFF och kontakta en auktoriserad
Alfa Romeo-serviceverkstad.
fig. 44A0K0061m

82
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

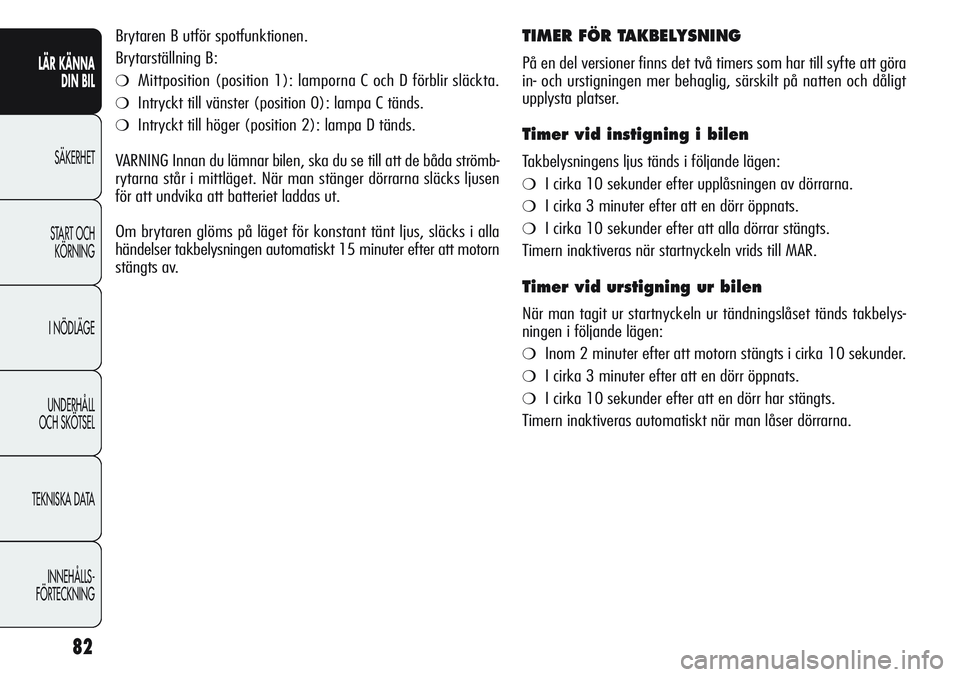

Brytaren B utför spotfunktionen.
Brytarställning B:
❍Mittposition (position 1): lamporna C och D förblir släckta.
❍Intryckt till vänster (position 0): lampa C tänds.
❍Intryckt till höger (position 2): lampa D tänds.
VARNING Innan du lämnar bilen, ska du se till att de båda strömb-
rytarna står i mittläget. När man stänger dörrarna släcks ljusen
för att undvika att batteriet laddas ut.
Om brytaren glöms på läget för konstant tänt ljus, släcks i alla
händelser takbelysningen automatiskt 15 minuter efter att motorn
stängts av.
TIMER FÖR TAKBELYSNING
På en del versioner finns det två timers som har till syfte att göra
in- och urstigningen mer behaglig, särskilt på natten och dåligt
upplysta platser.
Timer vid instigning i bilen
Takbelysningens ljus tänds i följande lägen:
❍I cirka 10 sekunder efter upplåsningen av dörrarna.
❍I cirka 3 minuter efter att en dörr öppnats.
❍I cirka 10 sekunder efter att alla dörrar stängts.
Timern inaktiveras när startnyckeln vrids till MAR.
Timer vid urstigning ur bilen
När man tagit ur startnyckeln ur tändningslåset tänds takbelys-
ningen i följande lägen:
❍Inom 2 minuter efter att motorn stängts i cirka 10 sekunder.
❍I cirka 3 minuter efter att en dörr öppnats.
❍I cirka 10 sekunder efter att en dörr har stängts.
Timern inaktiveras automatiskt när man låser dörrarna.

83
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

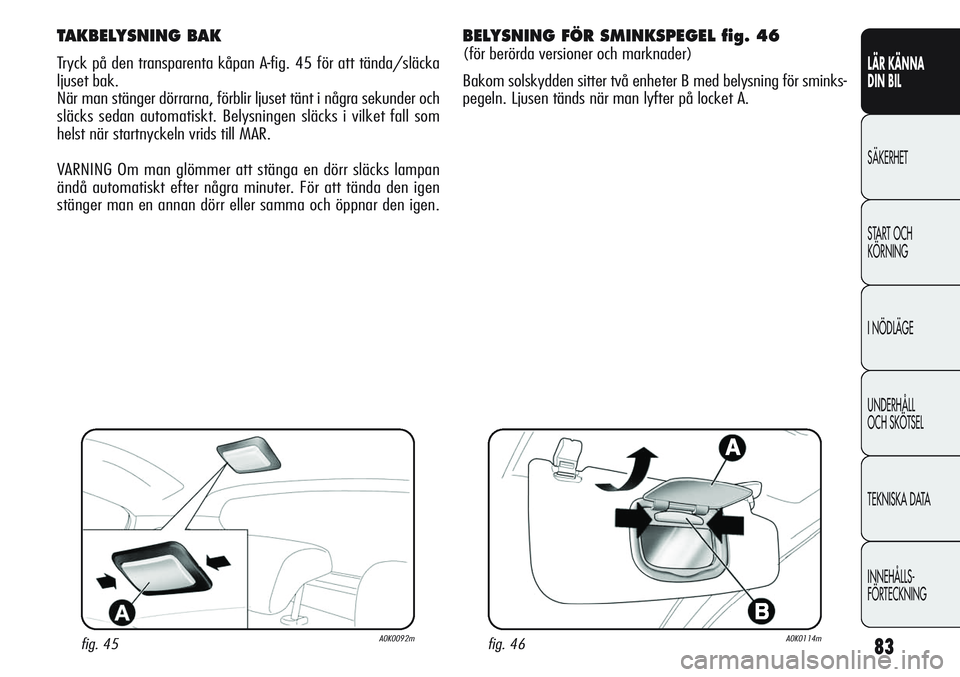

TAKBELYSNING BAK
Tryck på den transparenta kåpan A-fig. 45 för att tända/släcka
ljuset bak.
När man stänger dörrarna, förblir ljuset tänt i några sekunder och
släcks sedan automatiskt. Belysningen släcks i vilket fall som
helst när startnyckeln vrids till MAR.
VARNING Om man glömmer att stänga en dörr släcks lampan
ändå automatiskt efter några minuter. För att tända den igen
stänger man en annan dörr eller samma och öppnar den igen.
fig. 45A0K0092mfig. 46A0K0114m
BELYSNING FÖR SMINKSPEGEL fig. 46
(för berörda versioner och marknader)
Bakom solskydden sitter två enheter B med belysning för sminks-
pegeln. Ljusen tänds när man lyfter på locket A.

84
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

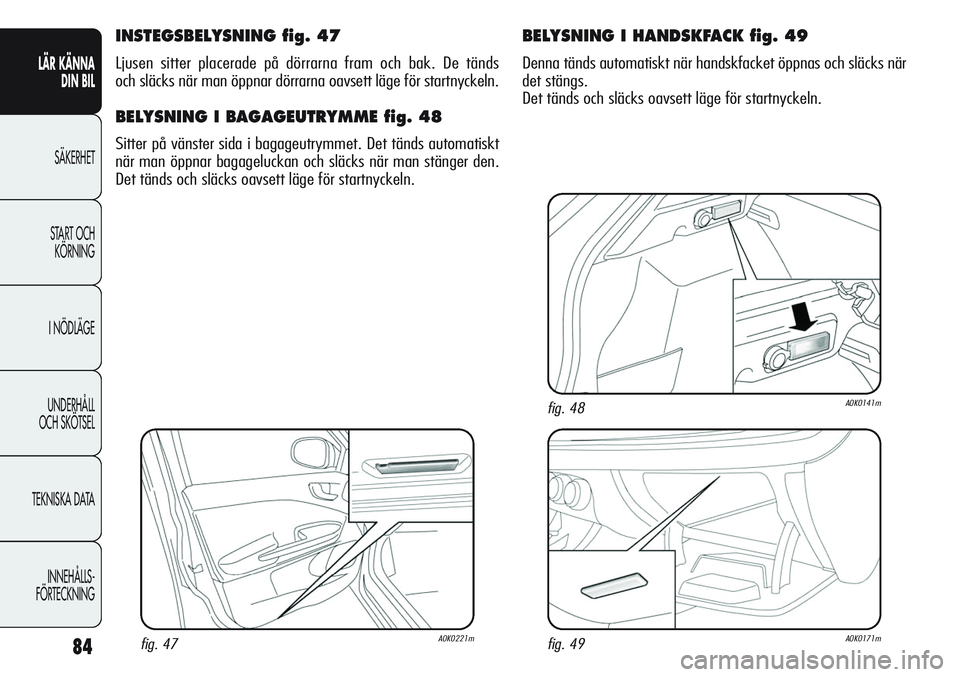

INSTEGSBELYSNING fig. 47
Ljusen sitter placerade på dörrarna fram och bak. De tänds
och släcks när man öppnar dörrarna oavsett läge för startnyckeln.
BELYSNING I BAGAGEUTRYMME fig. 48
Sitter på vänster sida i bagageutrymmet. Det tänds automatiskt
när man öppnar bagageluckan och släcks när man stänger den.
Det tänds och släcks oavsett läge för startnyckeln.
fig. 47A0K0221m
BELYSNING I HANDSKFACK fig. 49
Denna tänds automatiskt när handskfacket öppnas och släcks när
det stängs.
Det tänds och släcks oavsett läge för startnyckeln.
fig. 49A0K0171m
fig. 48A0K0141m

85
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
REGLAGE

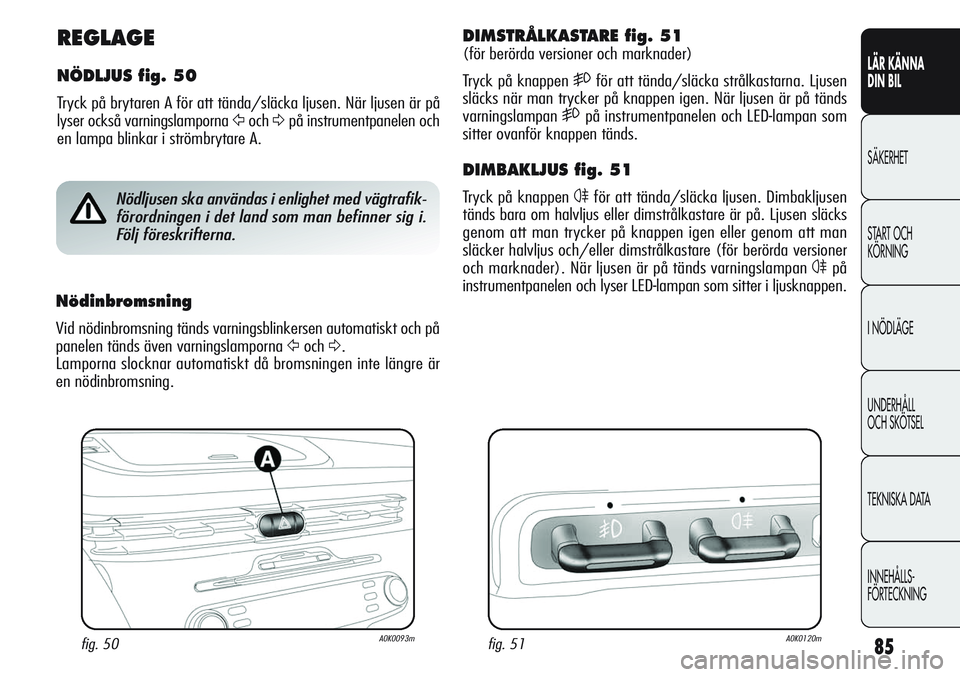

NÖDLJUS fig. 50
Tryck på brytaren A för att tända/släcka ljusen. När ljusen är på
lyser också varningslamporna
ŸochΔpå instrumentpanelen och
en lampa blinkar i strömbrytare A.
fig. 50A0K0093m
Nödljusen ska användas i enlighet med vägtrafik-
förordningen i det land som man befinner sig i.
Följ föreskrifterna.
Nödinbromsning
Vid nödinbromsning tänds varningsblinkersen automatiskt och på
panelen tänds även varningslamporna
ŸochΔ.
Lamporna slocknar automatiskt då bromsningen inte längre är
en nödinbromsning.
DIMSTRÅLKASTARE fig. 51
(för berörda versioner och marknader)
Tryck på knappen
5för att tända/släcka strålkastarna. Ljusen
släcks när man trycker på knappen igen. När ljusen är på tänds
varningslampan
5på instrumentpanelen och LED-lampan som
sitter ovanför knappen tänds.
DIMBAKLJUS fig. 51
Tryck på knappen 4för att tända/släcka ljusen. Dimbakljusen
tänds bara om halvljus eller dimstrålkastare är på. Ljusen släcks
genom att man trycker på knappen igen eller genom att man
släcker halvljus och/eller dimstrålkastare (för berörda versioner
och marknader). När ljusen är på tänds varningslampan
4på
instrumentpanelen och lyser LED-lampan som sitter i ljusknappen.
fig. 51A0K0120m

86
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

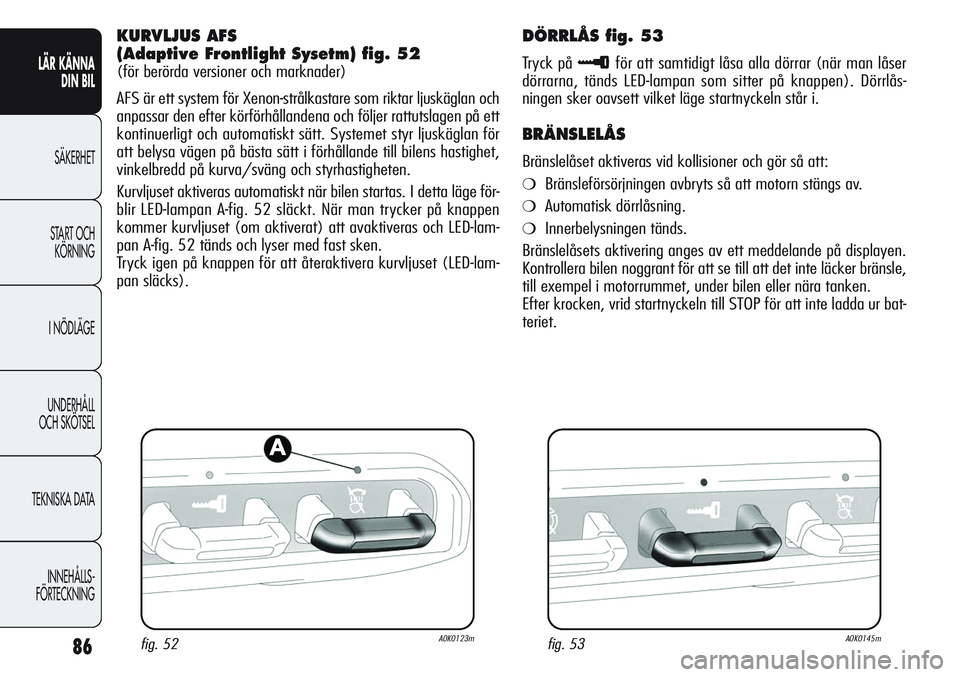

KURVLJUS AFS
(Adaptive Frontlight Sysetm) fig. 52
(för berörda versioner och marknader)
AFS är ett system för Xenon-strålkastare som riktar ljuskäglan och
anpassar den efter körförhållandena och följer rattutslagen på ett
kontinuerligt och automatiskt sätt. Systemet styr ljuskäglan för
att belysa vägen på bästa sätt i förhållande till bilens hastighet,
vinkelbredd på kurva/sväng och styrhastigheten.
Kurvljuset aktiveras automatiskt när bilen startas. I detta läge för-
blir LED-lampan A-fig. 52 släckt. När man trycker på knappen
kommer kurvljuset (om aktiverat) att avaktiveras och LED-lam-
pan A-fig. 52 tänds och lyser med fast sken.
Tryck igen på knappen för att återaktivera kurvljuset (LED-lam-
pan släcks).
fig. 52A0K0123m
DÖRRLÅS fig. 53
Tryck på ≈för att samtidigt låsa alla dörrar (när man låser
dörrarna, tänds LED-lampan som sitter på knappen). Dörrlås-
ningen sker oavsett vilket läge startnyckeln står i.
BRÄNSLELÅS
Bränslelåset aktiveras vid kollisioner och gör så att:
❍Bränsleförsörjningen avbryts så att motorn stängs av.
❍Automatisk dörrlåsning.
❍Innerbelysningen tänds.
Bränslelåsets aktivering anges av ett meddelande på displayen.
Kontrollera bilen noggrant för att se till att det inte läcker bränsle,
till exempel i motorrummet, under bilen eller nära tanken.
Efter krocken, vrid startnyckeln till STOP för att inte ladda ur bat-
teriet.
fig. 53A0K0145m
