Alfa Romeo Giulietta 2012 Drift- och underhållshandbok (in Swedish)

87
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

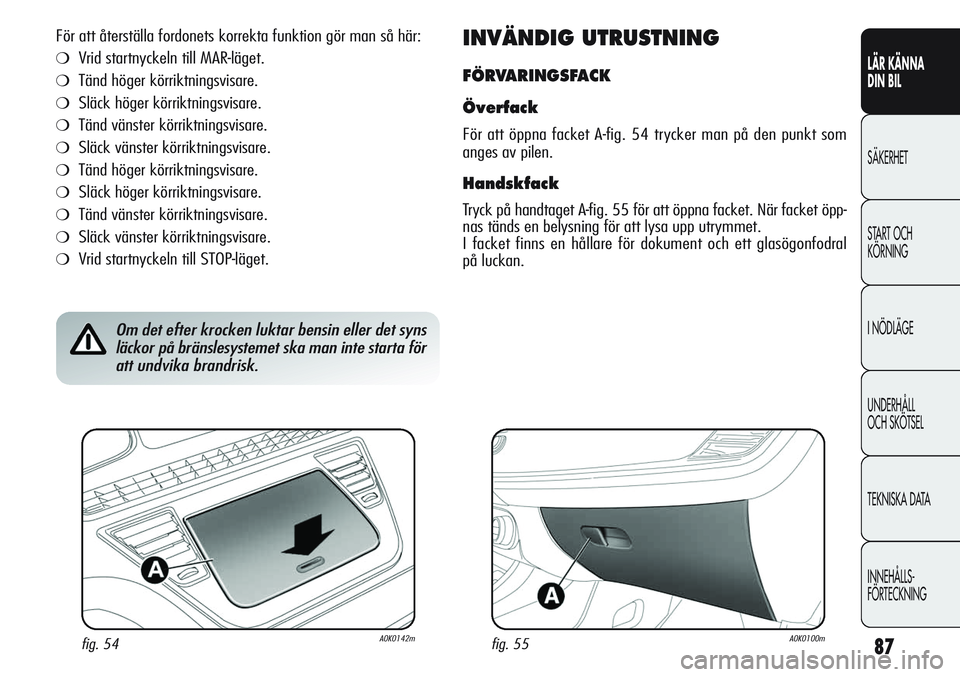

För att återställa fordonets korrekta funktion gör man så här:
❍Vrid startnyckeln till MAR-läget.
❍Tänd höger körriktningsvisare.
❍Släck höger körriktningsvisare.
❍Tänd vänster körriktningsvisare.
❍Släck vänster körriktningsvisare.
❍Tänd höger körriktningsvisare.
❍Släck höger körriktningsvisare.
❍Tänd vänster körriktningsvisare.
❍Släck vänster körriktningsvisare.
❍Vrid startnyckeln till STOP-läget.
Om det efter krocken luktar bensin eller det syns
läckor på bränslesystemet ska man inte starta för
att undvika brandrisk.
INVÄNDIG UTRUSTNING
FÖRVARINGSFACK
Överfack
För att öppna facket A-fig. 54 trycker man på den punkt som
anges av pilen.
Handskfack
Tryck på handtaget A-fig. 55 för att öppna facket. När facket öpp-
nas tänds en belysning för att lysa upp utrymmet.
I facket finns en hållare för dokument och ett glasögonfodral
på luckan.
fig. 54A0K0142mfig. 55A0K0100m

88
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

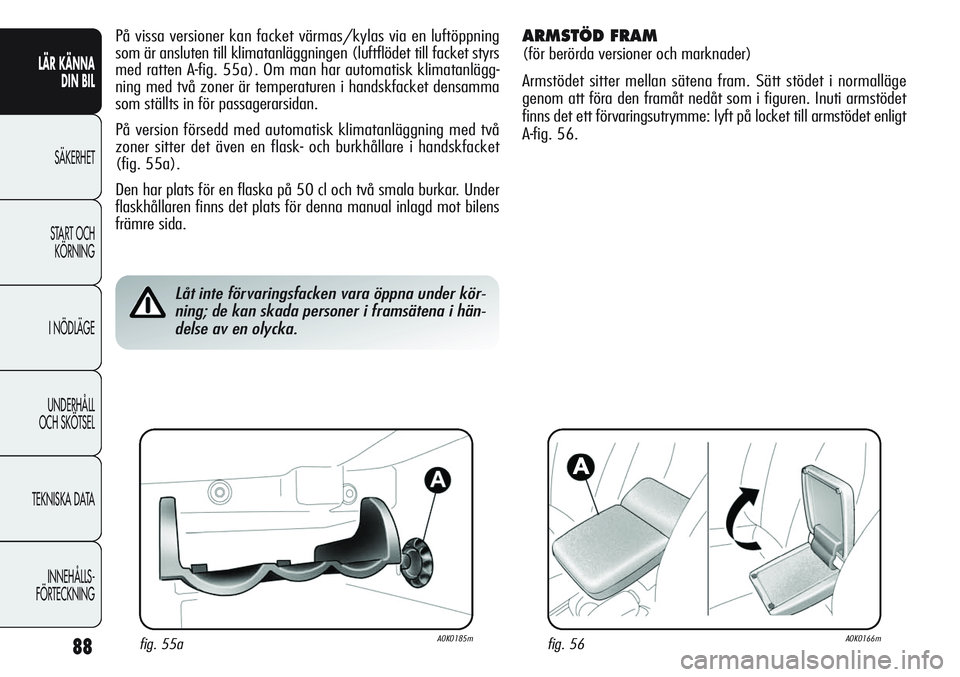

På vissa versioner kan facket värmas/kylas via en luftöppning
som är ansluten till klimatanläggningen (luftflödet till facket styrs
med ratten A-fig. 55a). Om man har automatisk klimatanlägg-
ning med två zoner är temperaturen i handskfacket densamma
som ställts in för passagerarsidan.
På version försedd med automatisk klimatanläggning med två
zoner sitter det även en flask- och burkhållare i handskfacket
(fig. 55a).
Den har plats för en flaska på 50 cl och två smala burkar. Under
flaskhållaren finns det plats för denna manual inlagd mot bilens
främre sida.
Låt inte förvaringsfacken vara öppna under kör-
ning; de kan skada personer i framsätena i hän-
delse av en olycka.
ARMSTÖD FRAM
(för berörda versioner och marknader)
Armstödet sitter mellan sätena fram. Sätt stödet i normalläge
genom att föra den framåt nedåt som i figuren. Inuti armstödet
finns det ett förvaringsutrymme: lyft på locket till armstödet enligt
A-fig. 56.
fig. 56A0K0166mfig. 55aA0K0185m

89
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
fig. 57aA0K0217m

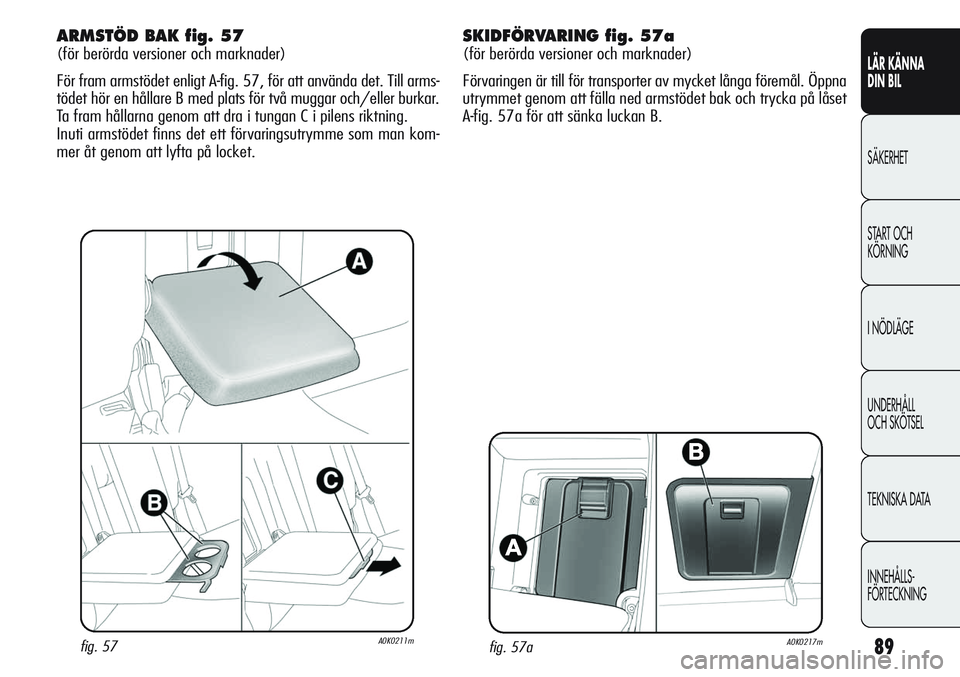

ARMSTÖD BAK fig. 57
(för berörda versioner och marknader)
För fram armstödet enligt A-fig. 57, för att använda det. Till arms-
tödet hör en hållare B med plats för två muggar och/eller burkar.
Ta fram hållarna genom att dra i tungan C i pilens riktning.
Inuti armstödet finns det ett förvaringsutrymme som man kom-
mer åt genom att lyfta på locket.
fig. 57A0K0211m
SKIDFÖRVARING fig. 57a
(för berörda versioner och marknader)
Förvaringen är till för transporter av mycket långa föremål. Öppna
utrymmet genom att fälla ned armstödet bak och trycka på låset
A-fig. 57a för att sänka luckan B.

90
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

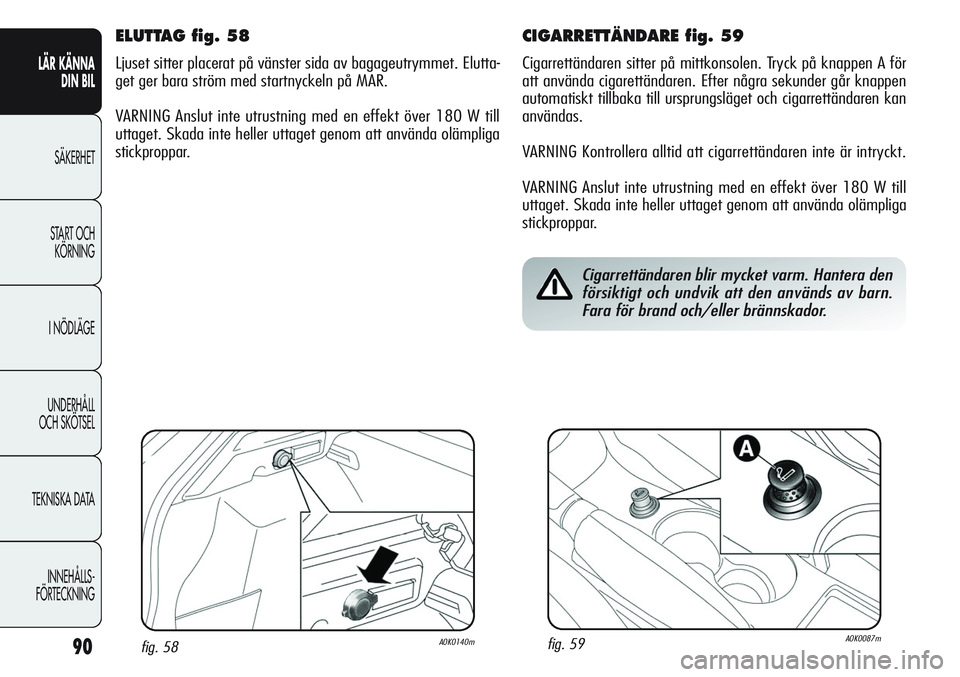

CIGARRETTÄNDARE fig. 59
Cigarrettändaren sitter på mittkonsolen. Tryck på knappen A för
att använda cigarettändaren. Efter några sekunder går knappen
automatiskt tillbaka till ursprungsläget och cigarrettändaren kan
användas.
VARNING Kontrollera alltid att cigarrettändaren inte är intryckt.
VARNING Anslut inte utrustning med en effekt över 180 W till
uttaget. Skada inte heller uttaget genom att använda olämpliga
stickproppar.
Cigarrettändaren blir mycket varm. Hantera den
försiktigt och undvik att den används av barn.
Fara för brand och/eller brännskador.
fig. 59A0K0087m
ELUTTAG fig. 58
Ljuset sitter placerat på vänster sida av bagageutrymmet. Elutta-
get ger bara ström med startnyckeln på MAR.
VARNING Anslut inte utrustning med en effekt över 180 W till
uttaget. Skada inte heller uttaget genom att använda olämpliga
stickproppar.
fig. 58A0K0140m

91
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
fig. 60A0K0112m

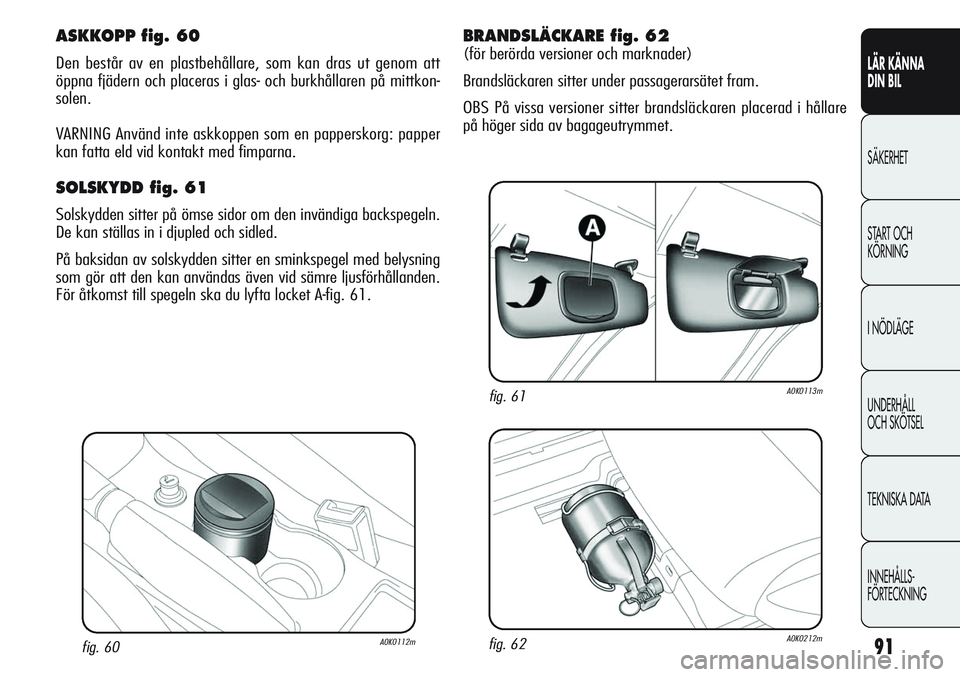

ASKKOPP fig. 60
Den består av en plastbehållare, som kan dras ut genom att
öppna fjädern och placeras i glas- och burkhållaren på mittkon-
solen.
VARNING Använd inte askkoppen som en papperskorg: papper
kan fatta eld vid kontakt med fimparna.
SOLSKYDD fig. 61
Solskydden sitter på ömse sidor om den invändiga backspegeln.
De kan ställas in i djupled och sidled.
På baksidan av solskydden sitter en sminkspegel med belysning
som gör att den kan användas även vid sämre ljusförhållanden.
För åtkomst till spegeln ska du lyfta locket A-fig. 61.
fig. 61A0K0113m
fig. 62A0K0212m
BRANDSLÄCKARE fig. 62
(för berörda versioner och marknader)
Brandsläckaren sitter under passagerarsätet fram.
OBS På vissa versioner sitter brandsläckaren placerad i hållare
på höger sida av bagageutrymmet.

92
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

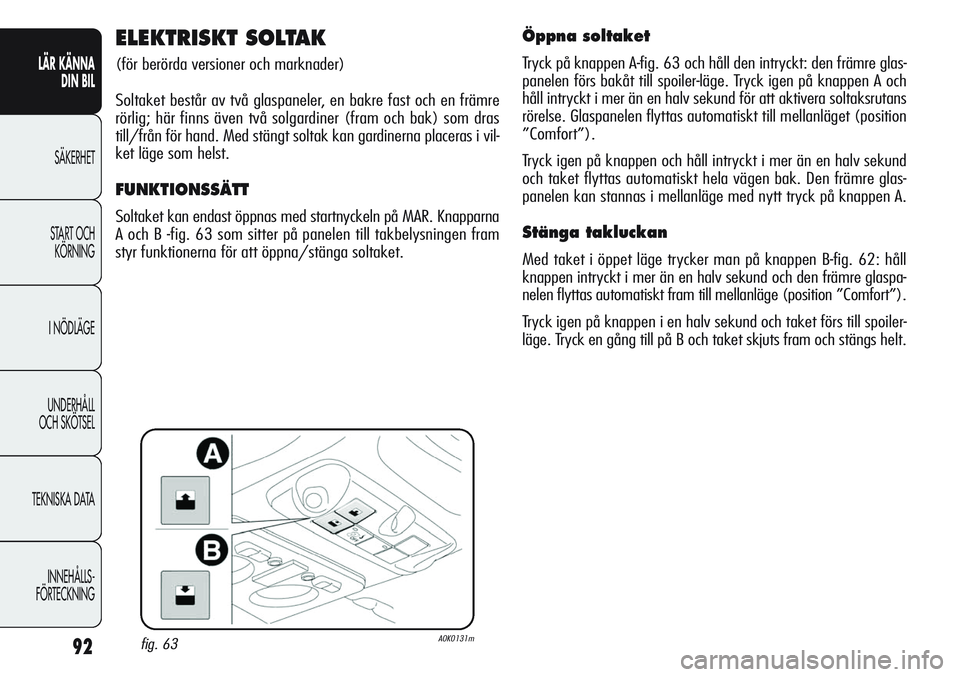

ELEKTRISKT SOLTAK
(för berörda versioner och marknader)
Soltaket består av två glaspaneler, en bakre fast och en främre
rörlig; här finns även två solgardiner (fram och bak) som dras
till/från för hand. Med stängt soltak kan gardinerna placeras i vil-
ket läge som helst.
FUNKTIONSSÄTT
Soltaket kan endast öppnas med startnyckeln på MAR. Knapparna
A och B -fig. 63 som sitter på panelen till takbelysningen fram
styr funktionerna för att öppna/stänga soltaket.
Öppna soltaket
Tryck på knappen A-fig. 63 och håll den intryckt: den främre glas-
panelen förs bakåt till spoiler-läge. Tryck igen på knappen A och
håll intryckt i mer än en halv sekund för att aktivera soltaksrutans
rörelse. Glaspanelen flyttas automatiskt till mellanläget (position
”Comfort”).
Tryck igen på knappen och håll intryckt i mer än en halv sekund
och taket flyttas automatiskt hela vägen bak. Den främre glas-
panelen kan stannas i mellanläge med nytt tryck på knappen A.
Stänga takluckan
Med taket i öppet läge trycker man på knappen B-fig. 62: håll
knappen intryckt i mer än en halv sekund och den främre glaspa-
nelen flyttas automatiskt fram till mellanläge (position ”Comfort”).
Tryck igen på knappen i en halv sekund och taket förs till spoiler-
läge. Tryck en gång till på B och taket skjuts fram och stängs helt.
fig. 63A0K0131m

93
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNINGTa alltid med startnyckeln när du stiger ur bilen
för att undvika att glastaket oväntat flyttas och
blir en fara för de som är i bilen; en felaktig
användning soltaket kan vara mycket farlig. Se innan och
under aktiveringen alltid till att passagerare inte utsätts
för fara på grund av soltakets rörelse eller på grund
av föremål som dras med eller stöts till av takpanelerna.
Öppna inte soltaket när det finns snö eller is: det
kan skada taket.
fig. 64A0K0233m

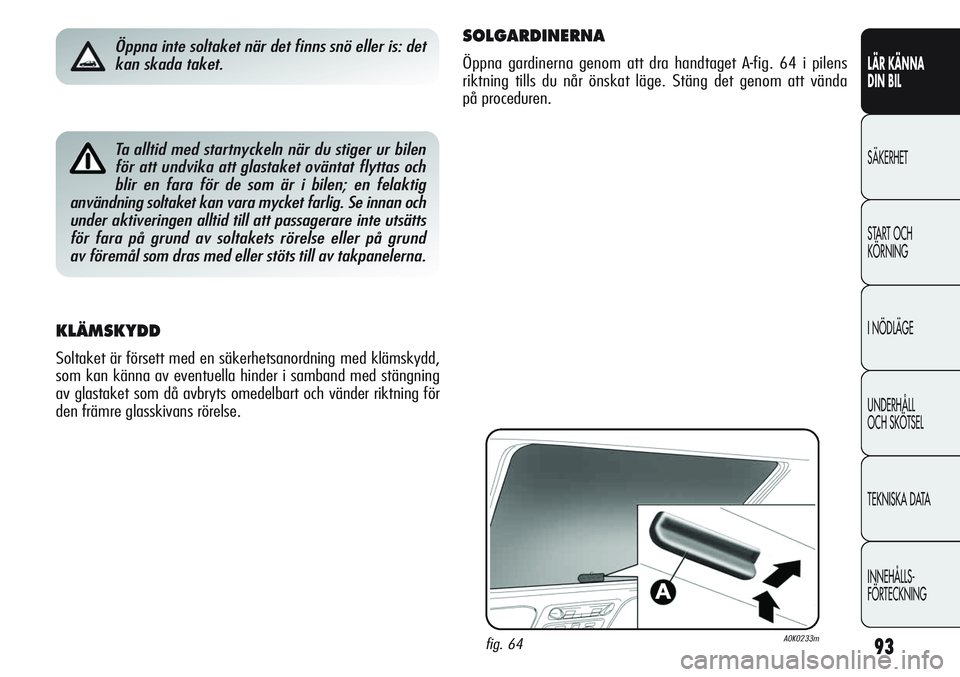

SOLGARDINERNA
Öppna gardinerna genom att dra handtaget A-fig. 64 i pilens
riktning tills du når önskat läge. Stäng det genom att vända
på proceduren.
KLÄMSKYDD
Soltaket är försett med en säkerhetsanordning med klämskydd,
som kan känna av eventuella hinder i samband med stängning
av glastaket som då avbryts omedelbart och vänder riktning för
den främre glasskivans rörelse.

94
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

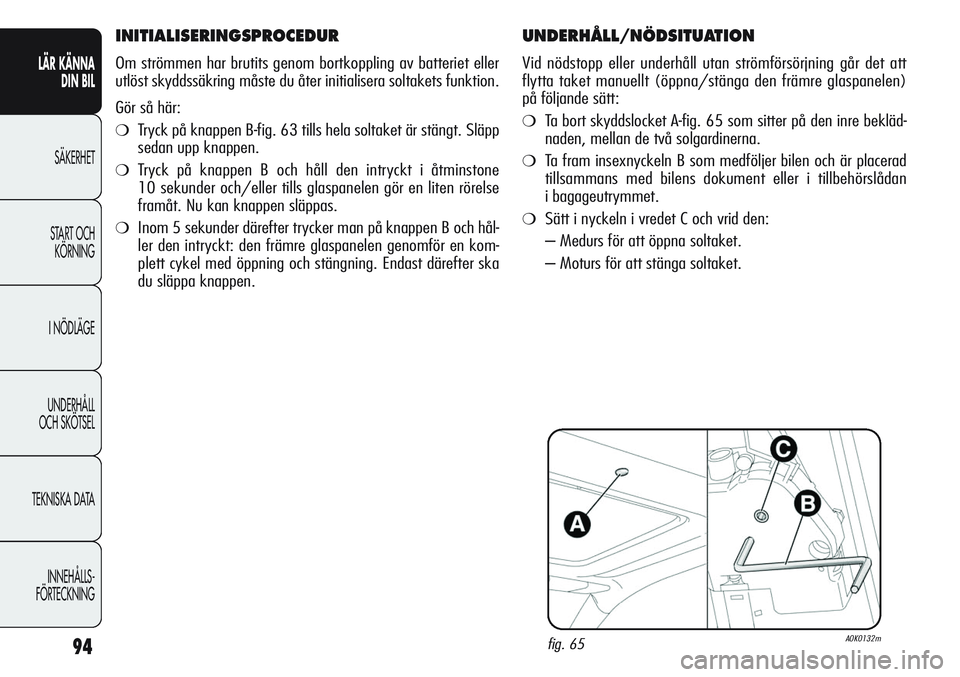

UNDERHÅLL/NÖDSITUATION
Vid nödstopp eller underhåll utan strömförsörjning går det att
flytta taket manuellt (öppna/stänga den främre glaspanelen)
på följande sätt:
❍Ta bort skyddslocket A-fig. 65 som sitter på den inre bekläd-
naden, mellan de två solgardinerna.
❍Ta fram insexnyckeln B som medföljer bilen och är placerad
tillsammans med bilens dokument eller i tillbehörslådan
i bagageutrymmet.
❍Sätt i nyckeln i vredet C och vrid den:
– Medurs för att öppna soltaket.
– Moturs för att stänga soltaket.
fig. 65A0K0132m
INITIALISERINGSPROCEDUR
Om strömmen har brutits genom bortkoppling av batteriet eller
utlöst skyddssäkring måste du åter initialisera soltakets funktion.
Gör så här:
❍Tryck på knappen B-fig. 63 tills hela soltaket är stängt. Släpp
sedan upp knappen.
❍Tryck på knappen B och håll den intryckt i åtminstone
10 sekunder och/eller tills glaspanelen gör en liten rörelse
framåt. Nu kan knappen släppas.
❍Inom 5 sekunder därefter trycker man på knappen B och hål-
ler den intryckt: den främre glaspanelen genomför en kom-
plett cykel med öppning och stängning. Endast därefter ska
du släppa knappen.

95
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

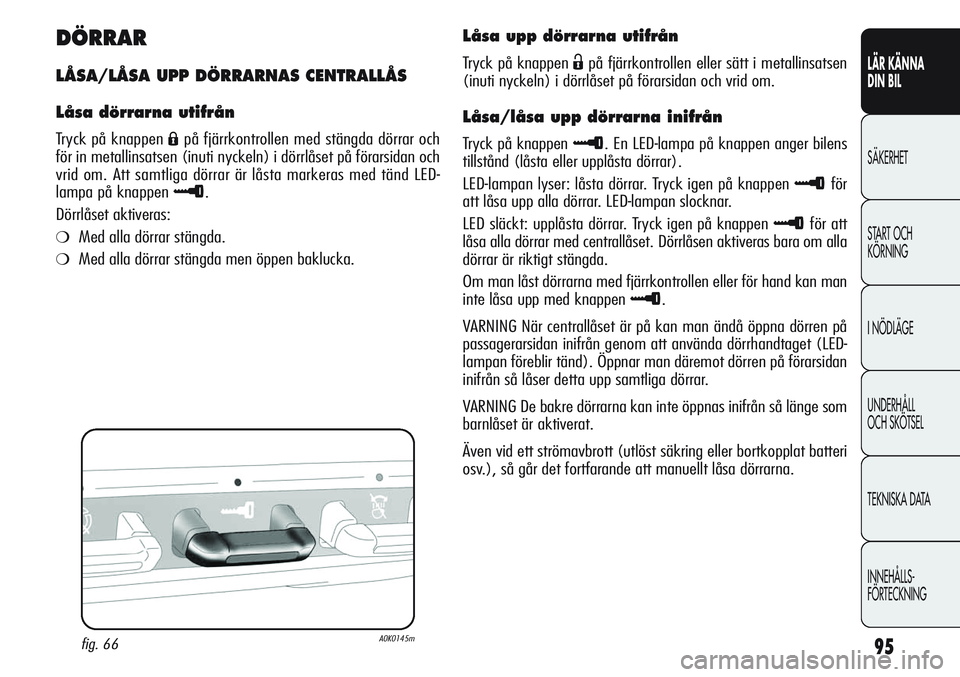

DÖRRAR
LÅSA/LÅSA UPP DÖRRARNAS CENTRALLÅS
Låsa dörrarna utifrån
Tryck på knappen Ápå fjärrkontrollen med stängda dörrar och
för in metallinsatsen (inuti nyckeln) i dörrlåset på förarsidan och
vrid om. Att samtliga dörrar är låsta markeras med tänd LED-
lampa på knappen
≈.
Dörrlåset aktiveras:
❍Med alla dörrar stängda.
❍Med alla dörrar stängda men öppen baklucka.
fig. 66A0K0145m
Låsa upp dörrarna utifrån
Tryck på knappen Ëpå fjärrkontrollen eller sätt i metallinsatsen
(inuti nyckeln) i dörrlåset på förarsidan och vrid om.
Låsa/låsa upp dörrarna inifrån
Tryck på knappen ≈. En LED-lampa på knappen anger bilens
tillstånd (låsta eller upplåsta dörrar).
LED-lampan lyser: låsta dörrar. Tryck igen på knappen
≈för
att låsa upp alla dörrar. LED-lampan slocknar.
LED släckt: upplåsta dörrar. Tryck igen på knappen
≈för att
låsa alla dörrar med centrallåset. Dörrlåsen aktiveras bara om alla
dörrar är riktigt stängda.
Om man låst dörrarna med fjärrkontrollen eller för hand kan man
inte låsa upp med knappen
≈.
VARNING När centrallåset är på kan man ändå öppna dörren på
passagerarsidan inifrån genom att använda dörrhandtaget (LED-
lampan föreblir tänd). Öppnar man däremot dörren på förarsidan
inifrån så låser detta upp samtliga dörrar.
VARNING De bakre dörrarna kan inte öppnas inifrån så länge som
barnlåset är aktiverat.
Även vid ett strömavbrott (utlöst säkring eller bortkopplat batteri
osv.), så går det fortfarande att manuellt låsa dörrarna.

96
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

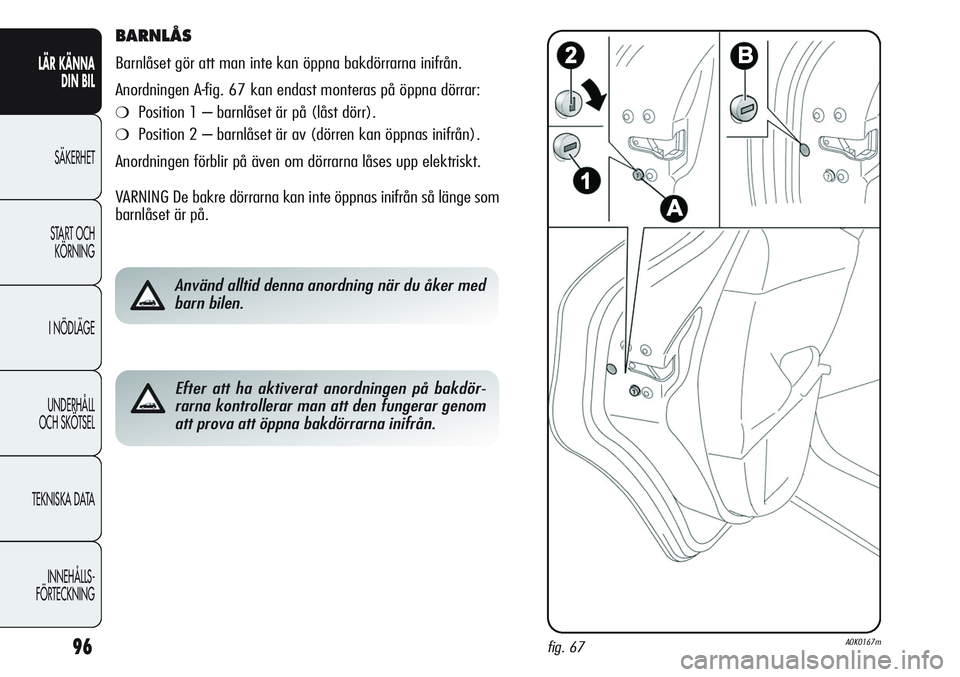

BARNLÅS
Barnlåset gör att man inte kan öppna bakdörrarna inifrån.
Anordningen A-fig. 67 kan endast monteras på öppna dörrar:
❍Position 1 – barnlåset är på (låst dörr).
❍Position 2 – barnlåset är av (dörren kan öppnas inifrån).
Anordningen förblir på även om dörrarna låses upp elektriskt.
VARNING De bakre dörrarna kan inte öppnas inifrån så länge som
barnlåset är på.
Använd alltid denna anordning när du åker med
barn bilen.
Efter att ha aktiverat anordningen på bakdör-
rarna kontrollerar man att den fungerar genom
att prova att öppna bakdörrarna inifrån.
fig. 67A0K0167m
