Alfa Romeo Giulietta 2012 Kezelési és karbantartási útmutató (in Hungarian)

197
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

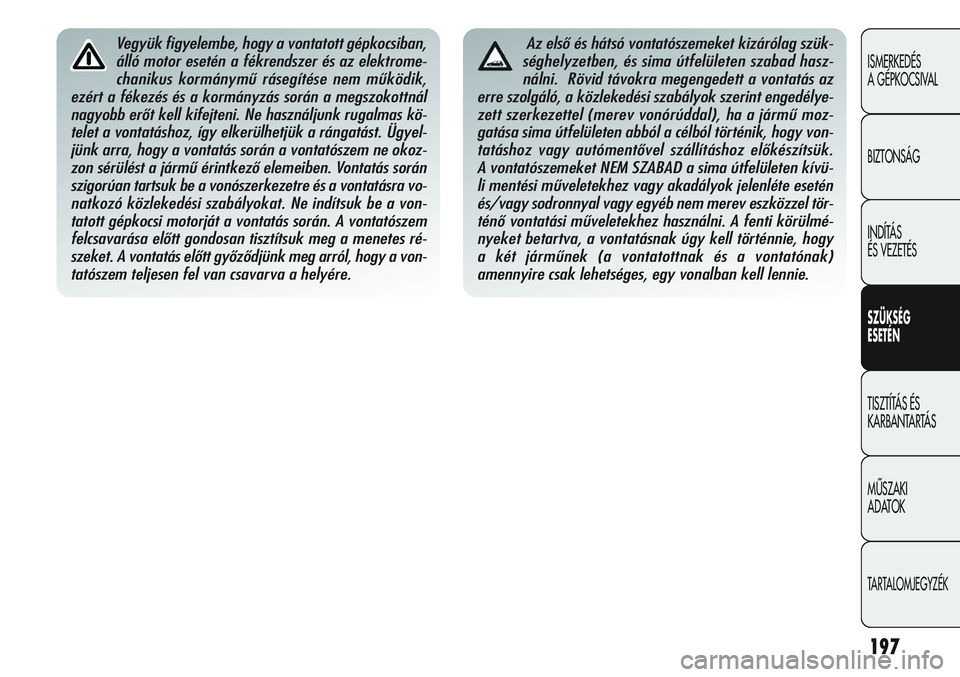

Vegyük figyelembe, hogy a vontatott gépkocsiban,
álló motor esetén a fékrendszer és az elektrome-
chanikus kormánymű rásegítése nem működik,
ezért a fékezés és a kormányzás során a megszokottnál
nagyobb erőt kell kifejteni. Ne használjunk rugalmas kö-
telet a vontatáshoz, így elkerülhetjük a rángatást. Ügyel-
jünk arra, hogy a vontatás során a vontatószem ne okoz-
zon sérülést a jármű érintkező elemeiben. Vontatás során
szigorúan tartsuk be a vonószerkezetre és a vontatásra vo-
natkozó közlekedési szabályokat. Ne indítsuk be a von-
tatott gépkocsi motorját a vontatás során. A vontatószem
felcsavarása előtt gondosan tisztítsuk meg a menetes ré-
szeket. A vontatás előtt győződjünk meg arról, hogy a von-
tatószem teljesen fel van csavarva a helyére.Az első és hátsó vontatószemeket kizárólag szük-
séghelyzetben, és sima útfelületen szabad hasz-
nálni. Rövid távokra megengedett a vontatás az
erre szolgáló, a közlekedési szabályok szerint engedélye-
zett szerkezettel (merev vonórúddal), ha a jármű moz-
gatása sima útfelületen abból a célból történik, hogy von-
tatáshoz vagy autómentővel szállításhoz előkészítsük.
A vontatószemeket NEM SZABAD a sima útfelületen kívü-
li mentési műveletekhez vagy akadályok jelenléte esetén
és/vagy sodronnyal vagy egyéb nem merev eszközzel tör-
ténő vontatási műveletekhez használni. A fenti körülmé-
nyeket betartva, a vontatásnak úgy kell történnie, hogy
a két járműnek (a vontatottnak és a vontatónak)
amennyire csak lehetséges, egy vonalban kell lennie.

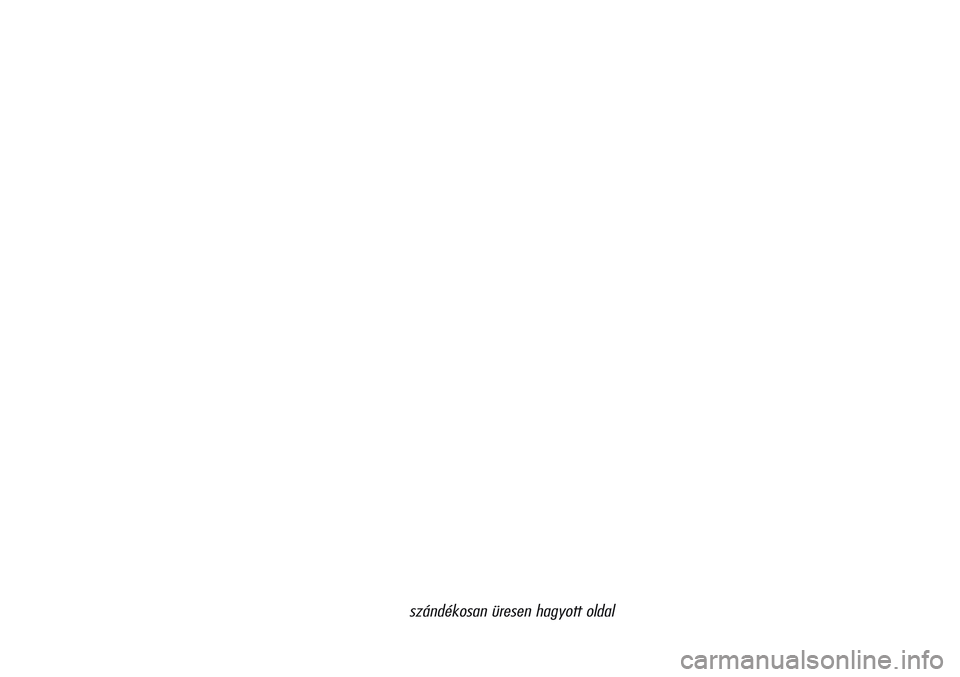

szándékosan üresen hagyott oldal

199
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

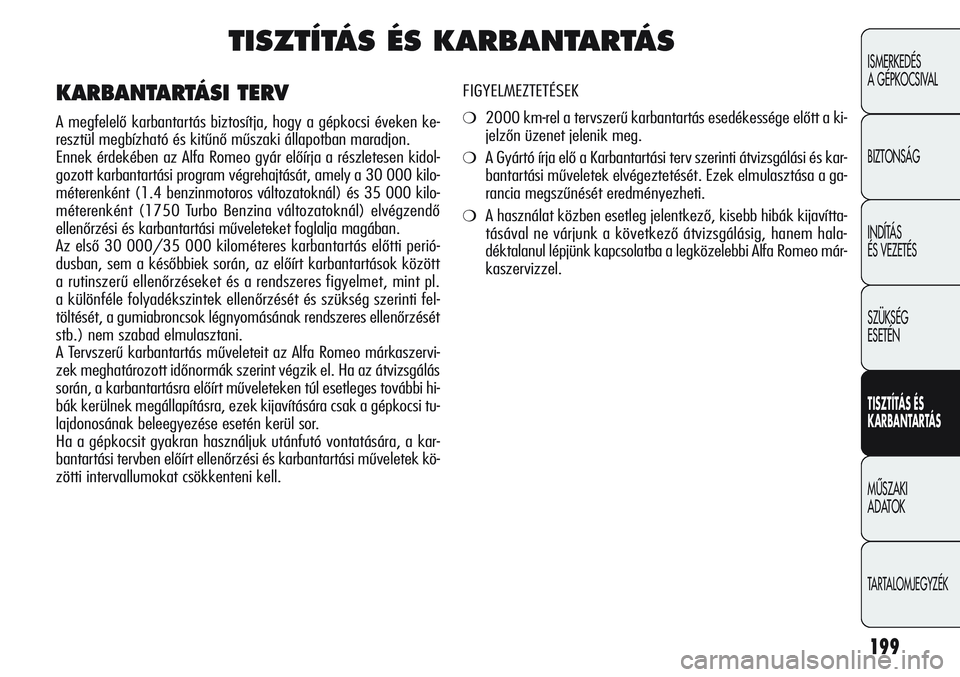

TISZTÍTÁS ÉS KARBANTARTÁS
FIGYELMEZTETÉSEK
❍2000 km-rel a tervszerű karbantartás esedékessége előtt a ki-
jelzőn üzenet jelenik meg.
❍A Gyártó írja elő a Karbantartási terv szerinti átvizsgálási és kar-
bantartási műveletek elvégeztetését. Ezek elmulasztása a ga-
rancia megszűnését eredményezheti.
❍A használat közben esetleg jelentkező, kisebb hibák kijavítta-
tásával ne várjunk a következő átvizsgálásig, hanem hala-
déktalanul lépjünk kapcsolatba a legközelebbi Alfa Romeo már-
kaszervizzel.
KARBANTARTÁSI TERV
A megfelelő karbantartás biztosítja, hogy a gépkocsi éveken ke-
resztül megbízható és kitűnő műszaki állapotban maradjon.
Ennek érdekében az Alfa Romeo gyár előírja a részletesen kidol-
gozott karbantartási program végrehajtását, amely a 30 000 kilo-
méterenként (1.4 benzinmotoros változatoknál) és 35 000 kilo-
méterenként (1750 Turbo Benzina változatoknál) elvégzendő
ellenőrzési és karbantartási műveleteket foglalja magában.
Az első 30 000/35 000 kilométeres karbantartás előtti perió-
dusban, sem a későbbiek során, az előírt karbantartások között
a rutinszerű ellenőrzéseket és a rendszeres figyelmet, mint pl.
a különféle folyadékszintek ellenőrzését és szükség szerinti fel-
töltését, a gumiabroncsok légnyomásának rendszeres ellenőrzését
stb.) nem szabad elmulasztani.
A Tervszerű karbantartás műveleteit az Alfa Romeo márkaszervi-
zek meghatározott időnormák szerint végzik el. Ha az átvizsgálás
során, a karbantartásra előírt műveleteken túl esetleges további hi-
bák kerülnek megállapításra, ezek kijavítására csak a gépkocsi tu-
lajdonosának beleegyezése esetén kerül sor.
Ha a gépkocsit gyakran használjuk utánfutó vontatására, a kar-
bantartási tervben előírt ellenőrzési és karbantartási műveletek kö-
zötti intervallumokat csökkenteni kell.

200
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

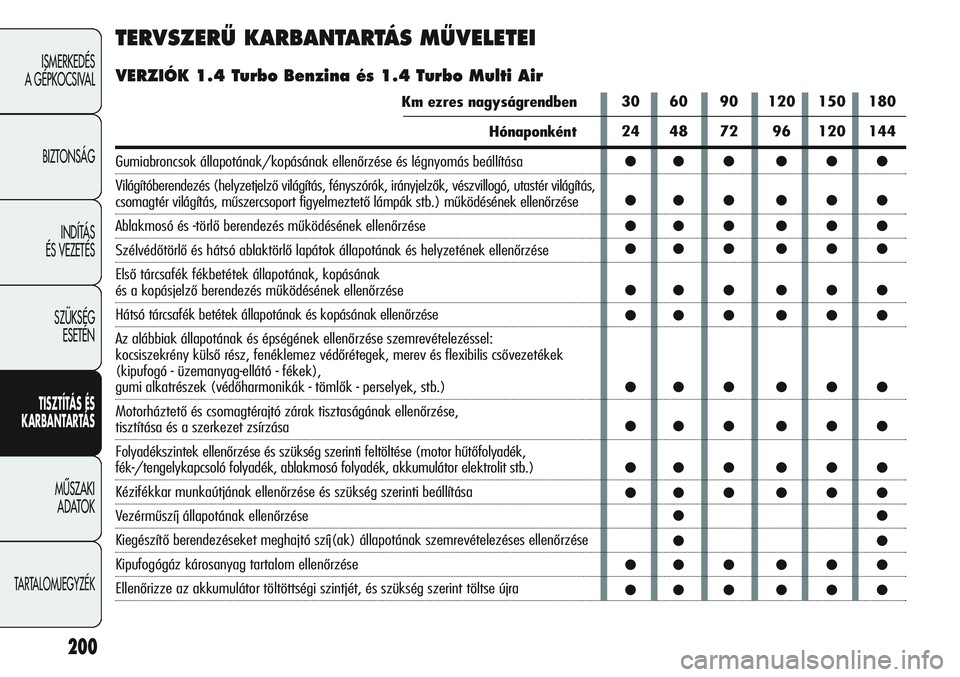

TERVSZERÙ KARBANTARTÁS MÙVELETEI
VERZIÓK 1.4 Turbo Benzina és 1.4 Turbo Multi Air
Km ezres nagyságrendben
Hónaponként
Gumiabroncsok állapotának/kopásának ellenőrzése és légnyomás beállítása
Világítóberendezés (helyzetjelző világítás, fényszórók, irányjelzők, vészvillogó, utastér világítás,
csomagtér világítás, műszercsoport figyelmeztető lámpák stb.) működésének ellenőrzése
Ablakmosó és -törlő berendezés működésének ellenőrzése
Szélvédőtörlő és hátsó ablaktörlő lapátok állapotának és helyzetének ellenőrzése
Első tárcsafék fékbetétek állapotának, kopásának
és a kopásjelző berendezés működésének ellenőrzése
Hátsó tárcsafék betétek állapotának és kopásának ellenőrzése
Az alábbiak állapotának és épségének ellenőrzése szemrevételezéssel:
kocsiszekrény külső rész, fenéklemez védőrétegek, merev és flexibilis csővezetékek
(kipufogó - üzemanyag-ellátó - fékek),
gumi alkatrészek (védőharmonikák - tömlők - perselyek, stb.)
Motorháztető és csomagtérajtó zárak tisztaságának ellenőrzése,
tisztítása és a szerkezet zsírzása
Folyadékszintek ellenőrzése és szükség szerinti feltöltése (motor hűtőfolyadék,
fék-/tengelykapcsoló folyadék, ablakmosó folyadék, akkumulátor elektrolit stb.)
Kézifékkar munkaútjának ellenőrzése és szükség szerinti beállítása
Vezérműszíj állapotának ellenőrzése
Kiegészítő berendezéseket meghajtó szíj(ak) állapotának szemrevételezéses ellenőrzése
Kipufogógáz károsanyag tartalom ellenőrzése
Ellenőrizze az akkumulátor töltöttségi szintjét, és szükség szerint töltse újra30 60 90 120 150 180
24 48 72 96 120 144
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●
●●
●●● ●●●
●●● ●●●

201
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

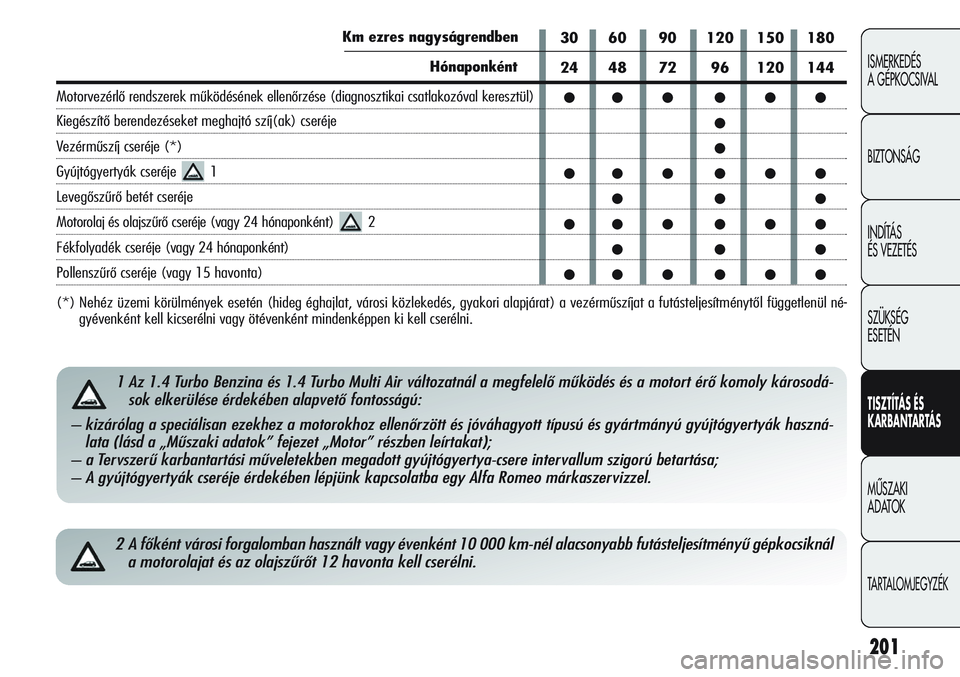

2 A főként városi forgalomban használt vagy évenként 10 000 km-nél alacsonyabb futásteljesítményű gépkocsiknál
a motorolajat és az olajszűrőt 12 havonta kell cserélni.
30 60 90 120 150 180
24 48 72 96 120 144
●●● ●●●
●
●
●●● ●●●
●●●
●●● ●●●
●●●
●●● ●●●
1 Az 1.4 Turbo Benzina és 1.4 Turbo Multi Air változatnál a megfelelő működés és a motort érő komoly károsodá-
sok elkerülése érdekében alapvető fontosságú:
– kizárólag a speciálisan ezekhez a motorokhoz ellenőrzött és jóváhagyott típusú és gyártmányú gyújtógyertyák haszná-
lata (lásd a „Műszaki adatok” fejezet „Motor” részben leírtakat);
– a Tervszerű karbantartási műveletekben megadott gyújtógyertya-csere intervallum szigorú betartása;
– A gyújtógyertyák cseréje érdekében lépjünk kapcsolatba egy Alfa Romeo márkaszervizzel.
Km ezres nagyságrendben
Hónaponként
Motorvezérlő rendszerek működésének ellenőrzése (diagnosztikai csatlakozóval keresztül)
Kiegészítő berendezéseket meghajtó szíj(ak) cseréje
Vezérműszíj cseréje (*)
Gyújtógyertyák cseréje 1
Levegőszűrő betét cseréje
Motorolaj és olajszűrő cseréje (vagy 24 hónaponként) 2
Fékfolyadék cseréje (vagy 24 hónaponként)
Pollenszűrő cseréje (vagy 15 havonta)
(*) Nehéz üzemi körülmények esetén (hideg éghajlat, városi közlekedés, gyakori alapjárat) a vezérműszíjat a futásteljesítménytől függetlenül né-
gyévenként kell kicserélni vagy ötévenként mindenképpen ki kell cserélni.

202
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
35 70 105 140 175
24 48 72 96 120
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●●
●●

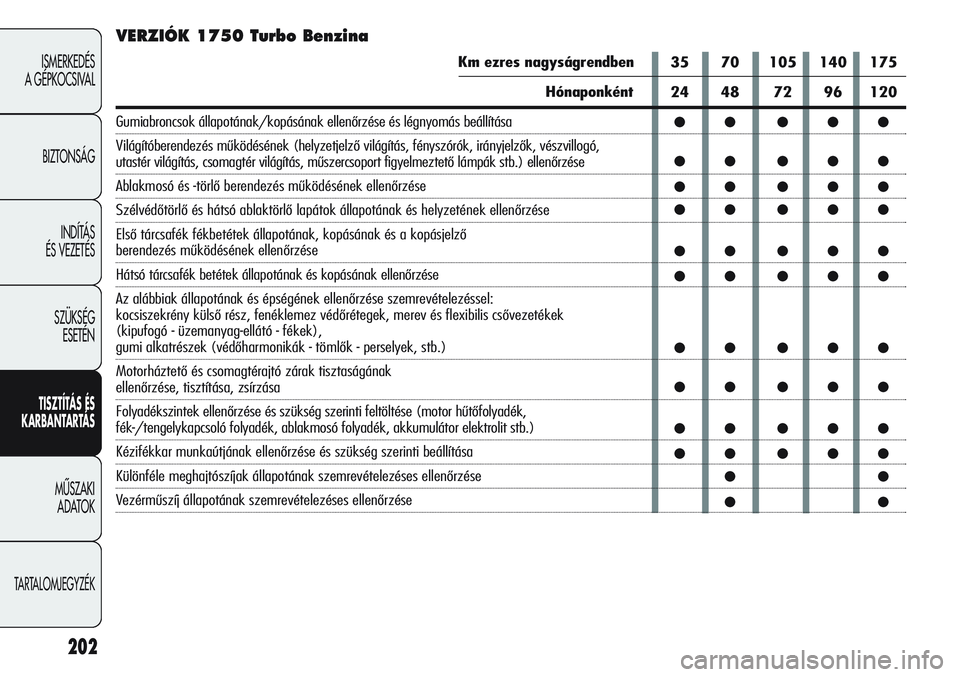

VERZIÓK 1750 Turbo Benzina
Km ezres nagyságrendben
Hónaponként
Gumiabroncsok állapotának/kopásának ellenőrzése és légnyomás beállítása
Világítóberendezés működésének (helyzetjelző világítás, fényszórók, irányjelzők, vészvillogó,
utastér világítás, csomagtér világítás, műszercsoport figyelmeztető lámpák stb.) ellenőrzése
Ablakmosó és -törlő berendezés működésének ellenőrzése
Szélvédőtörlő és hátsó ablaktörlő lapátok állapotának és helyzetének ellenőrzése
Első tárcsafék fékbetétek állapotának, kopásának és a kopásjelző
berendezés működésének ellenőrzése
Hátsó tárcsafék betétek állapotának és kopásának ellenőrzése
Az alábbiak állapotának és épségének ellenőrzése szemrevételezéssel:
kocsiszekrény külső rész, fenéklemez védőrétegek, merev és flexibilis csővezetékek
(kipufogó - üzemanyag-ellátó - fékek),
gumi alkatrészek (védőharmonikák - tömlők - perselyek, stb.)
Motorháztető és csomagtérajtó zárak tisztaságának
ellenőrzése, tisztítása, zsírzása
Folyadékszintek ellenőrzése és szükség szerinti feltöltése (motor hűtőfolyadék,
fék-/tengelykapcsoló folyadék, ablakmosó folyadék, akkumulátor elektrolit stb.)
Kézifékkar munkaútjának ellenőrzése és szükség szerinti beállítása
Különféle meghajtószíjak állapotának szemrevételezéses ellenőrzése
Vezérműszíj állapotának szemrevételezéses ellenőrzése

203
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

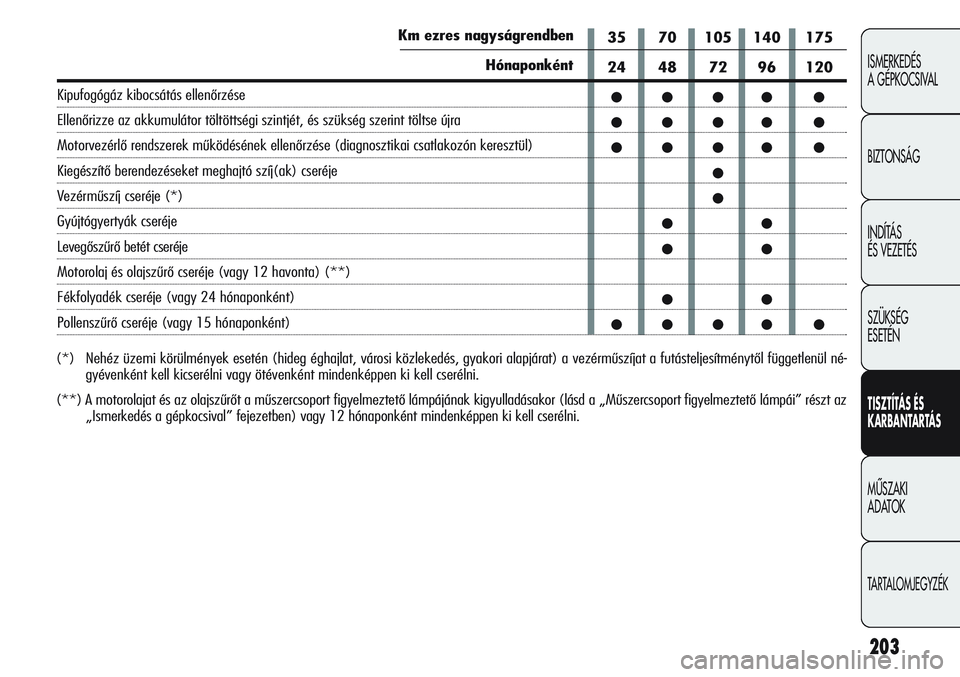

(*) Nehéz üzemi körülmények esetén (hideg éghajlat, városi közlekedés, gyakori alapjárat) a vezérműszíjat a futásteljesítménytől függetlenül né-
gyévenként kell kicserélni vagy ötévenként mindenképpen ki kell cserélni.
(**) A motorolajat és az olajszűrőt a műszercsoport figyelmeztető lámpájának kigyulladásakor (lásd a „Műszercsoport figyelmeztető lámpái” részt az
„Ismerkedés a gépkocsival” fejezetben) vagy 12 hónaponként mindenképpen ki kell cserélni.
Km ezres nagyságrendben
Hónaponként
Kipufogógáz kibocsátás ellenőrzése
Ellenőrizze az akkumulátor töltöttségi szintjét, és szükség szerint töltse újra
Motorvezérlő rendszerek működésének ellenőrzése (diagnosztikai csatlakozón keresztül)
Kiegészítő berendezéseket meghajtó szíj(ak) cseréje
Vezérműszíj cseréje (*)
Gyújtógyertyák cseréje
Levegőszűrő betét cseréje
Motorolaj és olajszűrő cseréje (vagy 12 havonta) (**)
Fékfolyadék cseréje (vagy 24 hónaponként)
Pollenszűrő cseréje (vagy 15 hónaponként)35 70 105 140 175
24 48 72 96 120
●●●● ●
●●●● ●
●●●● ●
●
●
●●
●●
●●
●●●● ●

204
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

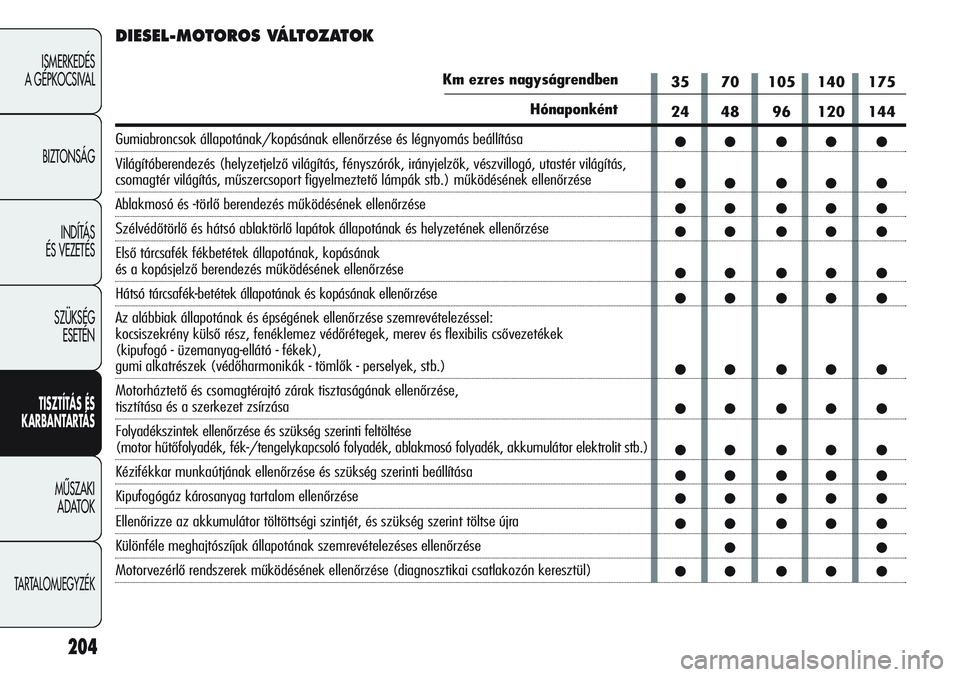

Km ezres nagyságrendben
Hónaponként
Gumiabroncsok állapotának/kopásának ellenőrzése és légnyomás beállítása
Világítóberendezés (helyzetjelző világítás, fényszórók, irányjelzők, vészvillogó, utastér világítás,
csomagtér világítás, műszercsoport figyelmeztető lámpák stb.) működésének ellenőrzése
Ablakmosó és -törlő berendezés működésének ellenőrzése
Szélvédőtörlő és hátsó ablaktörlő lapátok állapotának és helyzetének ellenőrzése
Első tárcsafék fékbetétek állapotának, kopásának
és a kopásjelző berendezés működésének ellenőrzése
Hátsó tárcsafék-betétek állapotának és kopásának ellenőrzése
Az alábbiak állapotának és épségének ellenőrzése szemrevételezéssel:
kocsiszekrény külső rész, fenéklemez védőrétegek, merev és flexibilis csővezetékek
(kipufogó - üzemanyag-ellátó - fékek),
gumi alkatrészek (védőharmonikák - tömlők - perselyek, stb.)
Motorháztető és csomagtérajtó zárak tisztaságának ellenőrzése,
tisztítása és a szerkezet zsírzása
Folyadékszintek ellenőrzése és szükség szerinti feltöltése
(motor hűtőfolyadék, fék-/tengelykapcsoló folyadék, ablakmosó folyadék, akkumulátor elektrolit stb.)
Kézifékkar munkaútjának ellenőrzése és szükség szerinti beállítása
Kipufogógáz károsanyag tartalom ellenőrzése
Ellenőrizze az akkumulátor töltöttségi szintjét, és szükség szerint töltse újra
Különféle meghajtószíjak állapotának szemrevételezéses ellenőrzése
Motorvezérlő rendszerek működésének ellenőrzése (diagnosztikai csatlakozón keresztül)35 70 105 140 175
24 48 96 120 144
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●●
●● ●● ●
DIESEL-MOTOROS VÁLTOZATOK

205
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

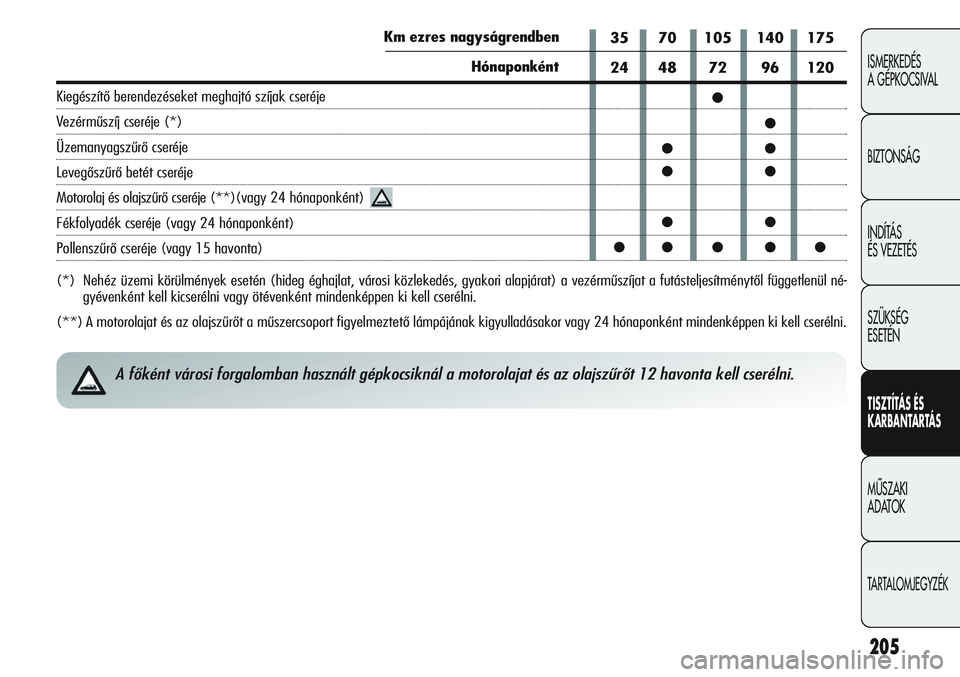

35 70 105 140 175
24 48 72 96 120
●
●
●●
●●
●●
●● ● ● ●
Km ezres nagyságrendben
Hónaponként
Kiegészítő berendezéseket meghajtó szíjak cseréje
Vezérműszíj cseréje (*)
Üzemanyagszűrő cseréje
Levegőszűrő betét cseréje
Motorolaj és olajszűrő cseréje (**)(vagy 24 hónaponként)
Fékfolyadék cseréje (vagy 24 hónaponként)
Pollenszűrő cseréje (vagy 15 havonta)
(*) Nehéz üzemi körülmények esetén (hideg éghajlat, városi közlekedés, gyakori alapjárat) a vezérműszíjat a futásteljesítménytől függetlenül né-
gyévenként kell kicserélni vagy ötévenként mindenképpen ki kell cserélni.
(**) A motorolajat és az olajszűrőt a műszercsoport figyelmeztető lámpájának kigyulladásakor vagy 24 hónaponként mindenképpen ki kell cserélni.
A főként városi forgalomban használt gépkocsiknál a motorolajat és az olajszűrőt 12 havonta kell cserélni.

206
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

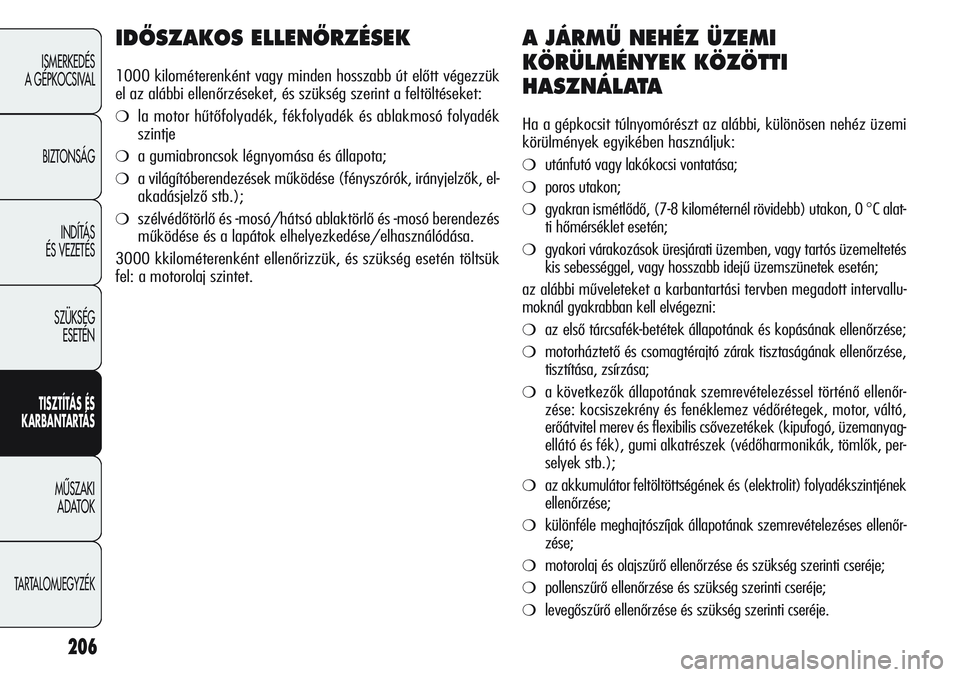

IDÃSZAKOS ELLENÃRZÉSEK
1000 kilométerenként vagy minden hosszabb út előtt végezzük
el az alábbi ellenőrzéseket, és szükség szerint a feltöltéseket:
❍la motor hűtőfolyadék, fékfolyadék és ablakmosó folyadék
szintje
❍a gumiabroncsok légnyomása és állapota;
❍a világítóberendezések működése (fényszórók, irányjelzők, el-
akadásjelző stb.);
❍szélvédőtörlő és -mosó/hátsó ablaktörlő és -mosó berendezés
működése és a lapátok elhelyezkedése/elhasználódása.
3000 kkilométerenként ellenőrizzük, és szükség esetén töltsük
fel: a motorolaj szintet.
A JÁRMÙ NEHÉZ ÜZEMI
KÖRÜLMÉNYEK KÖZÖTTI
HASZNÁLATA
Ha a gépkocsit túlnyomórészt az alábbi, különösen nehéz üzemi
körülmények egyikében használjuk:
❍utánfutó vagy lakókocsi vontatása;
❍poros utakon;
❍gyakran ismétlődő, (7-8 kilométernél rövidebb) utakon, 0°C alat-
ti hőmérséklet esetén;
❍gyakori várakozások üresjárati üzemben, vagy tartós üzemeltetés
kis sebességgel, vagy hosszabb idejű üzemszünetek esetén;
az alábbi műveleteket a karbantartási tervben megadott intervallu-
moknál gyakrabban kell elvégezni:
❍az első tárcsafék-betétek állapotának és kopásának ellenőrzése;
❍motorháztető és csomagtérajtó zárak tisztaságának ellenőrzése,
tisztítása, zsírzása;
❍a következők állapotának szemrevételezéssel történő ellenőr-
zése: kocsiszekrény és fenéklemez védőrétegek, motor, váltó,
erőátvitel merev és flexibilis csővezetékek (kipufogó, üzemanyag-
ellátó és fék), gumi alkatrészek (védőharmonikák, tömlők, per-
selyek stb.);
❍az akkumulátor feltöltöttségének és (elektrolit) folyadékszintjének
ellenőrzése;
❍különféle meghajtószíjak állapotának szemrevételezéses ellenőr-
zése;
❍motorolaj és olajszűrő ellenőrzése és szükség szerinti cseréje;
❍pollenszűrő ellenőrzése és szükség szerinti cseréje;
❍levegőszűrő ellenőrzése és szükség szerinti cseréje.
