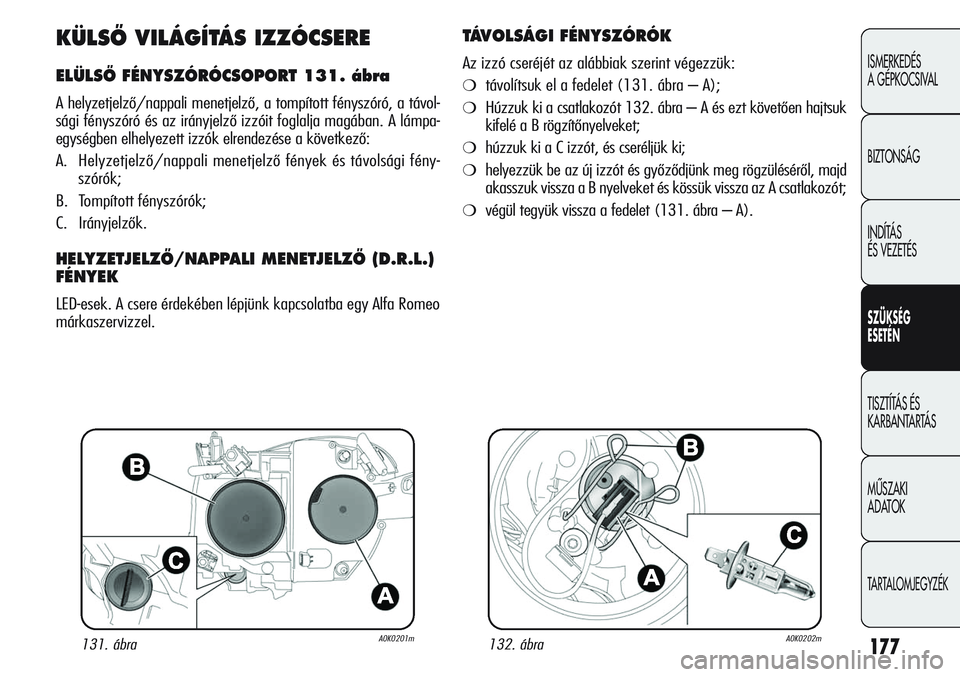

KÜLSŐ VILÁGÍTÁS IZZÓCSERE
ELÜLSŐ FÉNYSZÓRÓCSOPORT 131. ábra
A helyzetjelző/nappali menetjelző, a tompított fényszóró, a távol-
sági fényszóró és az irányjelző izzóit foglalja magában. A lámpa-
egységben elhelyezett izzók elrendezése a következő:
A. Helyzetjelző/nappali menetjelző fények és távolsági fény-
szórók;
B. Tompított fényszórók;
C. Irányjelzők.
HELYZETJELZŐ/NAPPALI MENETJELZŐ (D.R.L.)
FÉNYEK
LED-esek. A csere érdekében lépjünk kapcsolatba egy Alfa Romeo
márkaszervizzel.
TÁVOLSÁGI FÉNYSZÓRÓK
Az izzó cseréjét az alábbiak szerint végezzük:
❍távolítsuk el a fedelet (131. ábra – A);
❍Húzzuk ki a csatlakozót 132. ábra – A és ezt követően hajtsuk
kifelé a B rögzítőnyelveket;
❍húzzuk ki a C izzót, és cseréljük ki;
❍helyezzük be az új izzót és győződjünk meg rögzüléséről, majd
akasszuk vissza a B nyelveket és kössük vissza az A csatlakozót;
❍végül tegyük vissza a fedelet (131. ábra – A).
131. ábraA0K0201m132. ábraA0K0202m

178
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

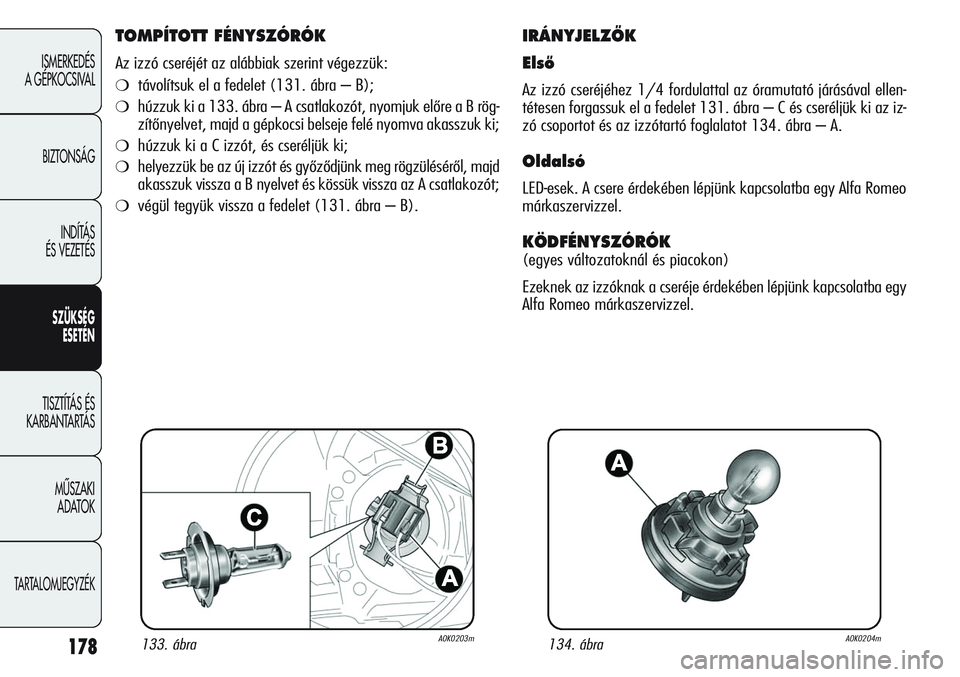

TOMPÍTOTT FÉNYSZÓRÓK
Az izzó cseréjét az alábbiak szerint végezzük:
❍távolítsuk el a fedelet (131. ábra – B);
❍húzzuk ki a 133. ábra – A csatlakozót, nyomjuk előre a B rög-
zítőnyelvet, majd a gépkocsi belseje felé nyomva akasszuk ki;
❍húzzuk ki a C izzót, és cseréljük ki;
❍helyezzük be az új izzót és győződjünk meg rögzüléséről, majd
akasszuk vissza a B nyelvet és kössük vissza az A csatlakozót;
❍végül tegyük vissza a fedelet (131. ábra – B).
IRÁNYJELZŐK
Első
Az izzó cseréjéhez 1/4 fordulattal az óramutató járásával ellen-
tétesen forgassuk el a fedelet 131. ábra – C és cseréljük ki az iz-
zó csoportot és az izzótartó foglalatot 134. ábra – A.
Oldalsó
LED-esek. A csere érdekében lépjünk kapcsolatba egy Alfa Romeo
márkaszervizzel.
KÖDFÉNYSZÓRÓK
(egyes változatoknál és piacokon)
Ezeknek az izzóknak a cseréje érdekében lépjünk kapcsolatba egy
Alfa Romeo márkaszervizzel.
133. ábraA0K0203m134. ábraA0K0204m

179
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

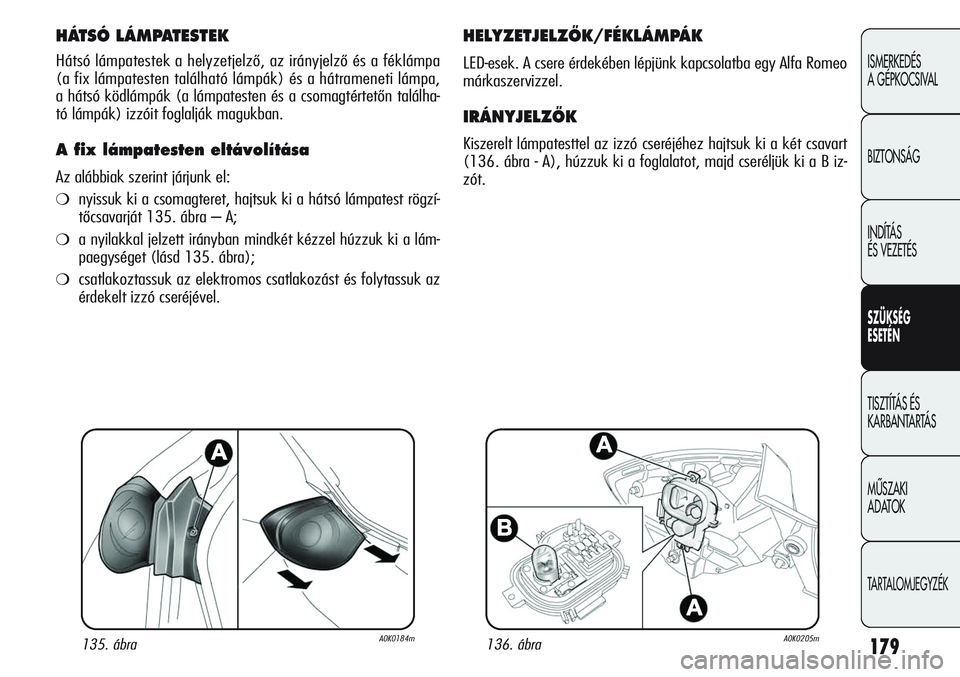

HÁTSÓ LÁMPATESTEK
Hátsó lámpatestek a helyzetjelző, az irányjelző és a féklámpa
(a fix lámpatesten található lámpák) és a hátrameneti lámpa,
a hátsó ködlámpák (a lámpatesten és a csomagtértetőn találha-
tó lámpák) izzóit foglalják magukban.
A fix lámpatesten eltávolítása
Az alábbiak szerint járjunk el:
❍nyissuk ki a csomagteret, hajtsuk ki a hátsó lámpatest rögzí-
tőcsavarját 135. ábra – A;
❍a nyilakkal jelzett irányban mindkét kézzel húzzuk ki a lám-
paegységet (lásd 135. ábra);
❍csatlakoztassuk az elektromos csatlakozást és folytassuk az
érdekelt izzó cseréjével.
HELYZETJELZŐK/FÉKLÁMPÁK
LED-esek. A csere érdekében lépjünk kapcsolatba egy Alfa Romeo
márkaszervizzel.
IRÁNYJELZŐK
Kiszerelt lámpatesttel az izzó cseréjéhez hajtsuk ki a két csavart
(136. ábra - A), húzzuk ki a foglalatot, majd cseréljük ki a B iz-
zót.
135. ábraA0K0184m136. ábraA0K0205m

180
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

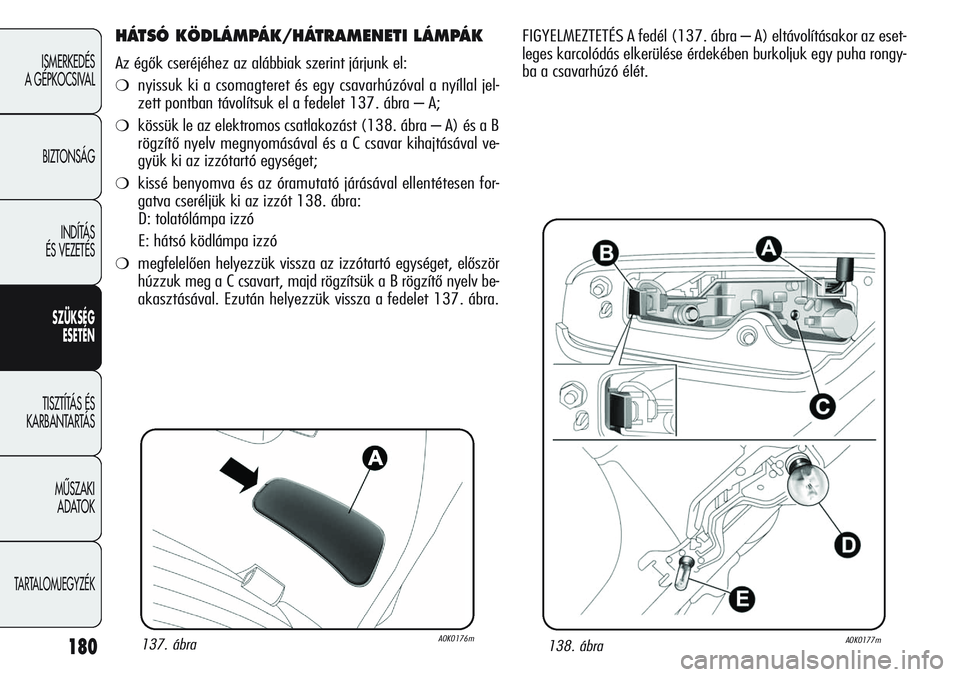

HÁTSÓ KÖDLÁMPÁK/HÁTRAMENETI LÁMPÁK
Az égők cseréjéhez az alábbiak szerint járjunk el:
❍nyissuk ki a csomagteret és egy csavarhúzóval a nyíllal jel-
zett pontban távolítsuk el a fedelet 137. ábra – A;
❍kössük le az elektromos csatlakozást (138. ábra – A) és a B
rögzítő nyelv megnyomásával és a C csavar kihajtásával ve-
gyük ki az izzótartó egységet;
❍kissé benyomva és az óramutató járásával ellentétesen for-
gatva cseréljük ki az izzót 138. ábra:
D: tolatólámpa izzó
E: hátsó ködlámpa izzó
❍megfelelően helyezzük vissza az izzótartó egységet, először
húzzuk meg a C csavart, majd rögzítsük a B rögzítő nyelv be-
akasztásával. Ezután helyezzük vissza a fedelet 137. ábra.
137. ábraA0K0176m138. ábraA0K0177m
FIGYELMEZTETÉS A fedél (137. ábra – A) eltávolításakor az eset-
leges karcolódás elkerülése érdekében burkoljuk egy puha rongy-
ba a csavarhúzó élét.

181
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
3. FÉKLÁMPA
LED-esek és a csomagtérajtóba integrált spoileren helyezkednek
el. A csere érdekében lépjünk kapcsolatba egy Alfa Romeo márka-
szervizzel.

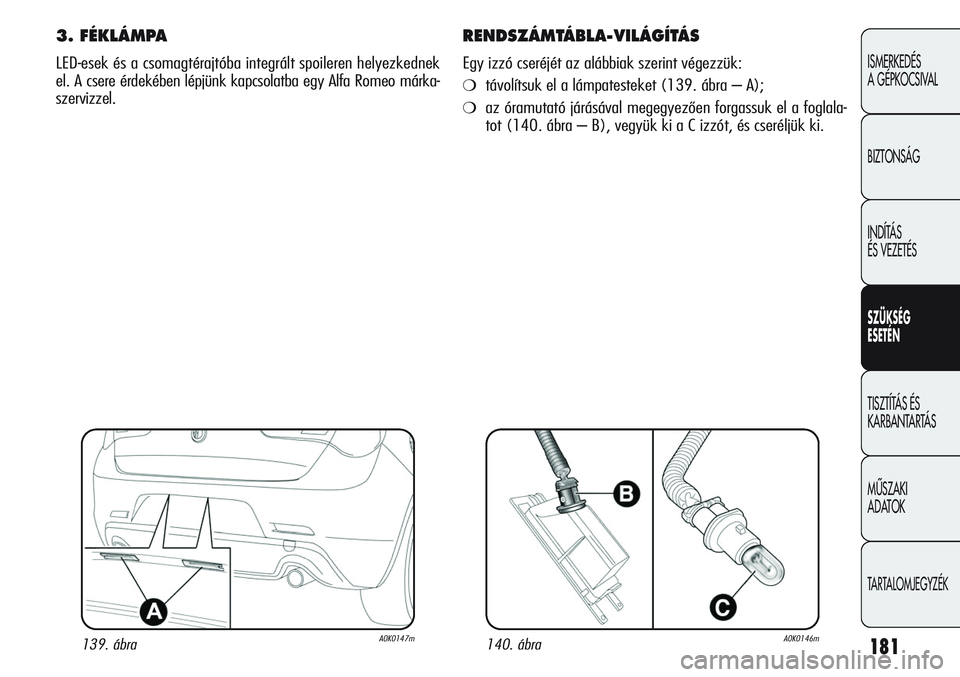

RENDSZÁMTÁBLA-VILÁGÍTÁS
Egy izzó cseréjét az alábbiak szerint végezzük:
❍távolítsuk el a lámpatesteket (139. ábra – A);
❍az óramutató járásával megegyezően forgassuk el a foglala-
tot (140. ábra – B), vegyük ki a C izzót, és cseréljük ki.
139. ábraA0K0147m140. ábraA0K0146m

182
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

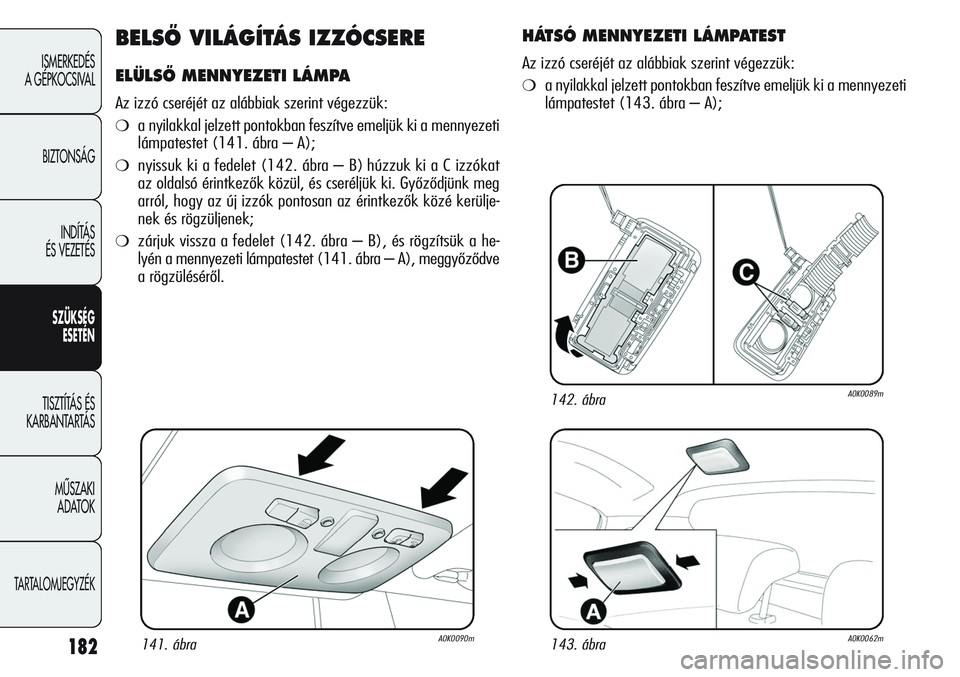

BELSŐ VILÁGÍTÁS IZZÓCSERE
ELÜLSŐ MENNYEZETI LÁMPA
Az izzó cseréjét az alábbiak szerint végezzük:
❍a nyilakkal jelzett pontokban feszítve emeljük ki a mennyezeti
lámpatestet (141. ábra – A);
❍nyissuk ki a fedelet (142. ábra – B) húzzuk ki a C izzókat
az oldalsó érintkezők közül, és cseréljük ki. Győződjünk meg
arról, hogy az új izzók pontosan az érintkezők közé kerülje-
nek és rögzüljenek;
❍zárjuk vissza a fedelet (142. ábra – B), és rögzítsük a he-
lyén a mennyezeti lámpatestet (141. ábra – A), meggyőződve
a rögzüléséről.
141. ábraA0K0090m
142. ábraA0K0089m
143. ábraA0K0062m
HÁTSÓ MENNYEZETI LÁMPATEST
Az izzó cseréjét az alábbiak szerint végezzük:
❍a nyilakkal jelzett pontokban feszítve emeljük ki a mennyezeti
lámpatestet (143. ábra – A);

183
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
❍nyissuk ki a védőfedelet (144. ábra – B), cseréljük ki a C iz-
zót az oldalsó érintkezők közül kiszabadítva. Ügyeljünk arra,
hogy az új izzó pontosan az érintkezők közé kerüljön és rög-
züljön;
❍zárjuk vissza a fedelet (144. ábra – B), és rögzítsük a he-
lyén a mennyezeti lámpatestet (143. ábra – A), meggyőződve
a rögzüléséről.

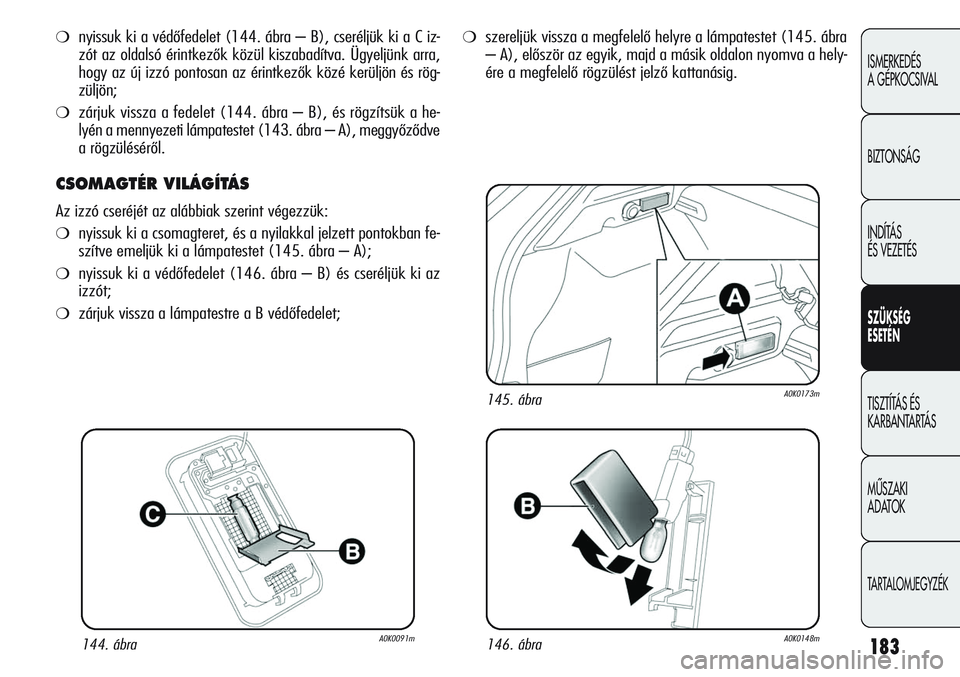

CSOMAGTÉR VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❍nyissuk ki a csomagteret, és a nyilakkal jelzett pontokban fe-
szítve emeljük ki a lámpatestet (145. ábra – A);
❍nyissuk ki a védőfedelet (146. ábra – B) és cseréljük ki az
izzót;
❍zárjuk vissza a lámpatestre a B védőfedelet;
❍szereljük vissza a megfelelő helyre a lámpatestet (145. ábra
– A), először az egyik, majd a másik oldalon nyomva a hely-
ére a megfelelő rögzülést jelző kattanásig.
146. ábraA0K0148m
145. ábraA0K0173m
144. ábraA0K0091m

184
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

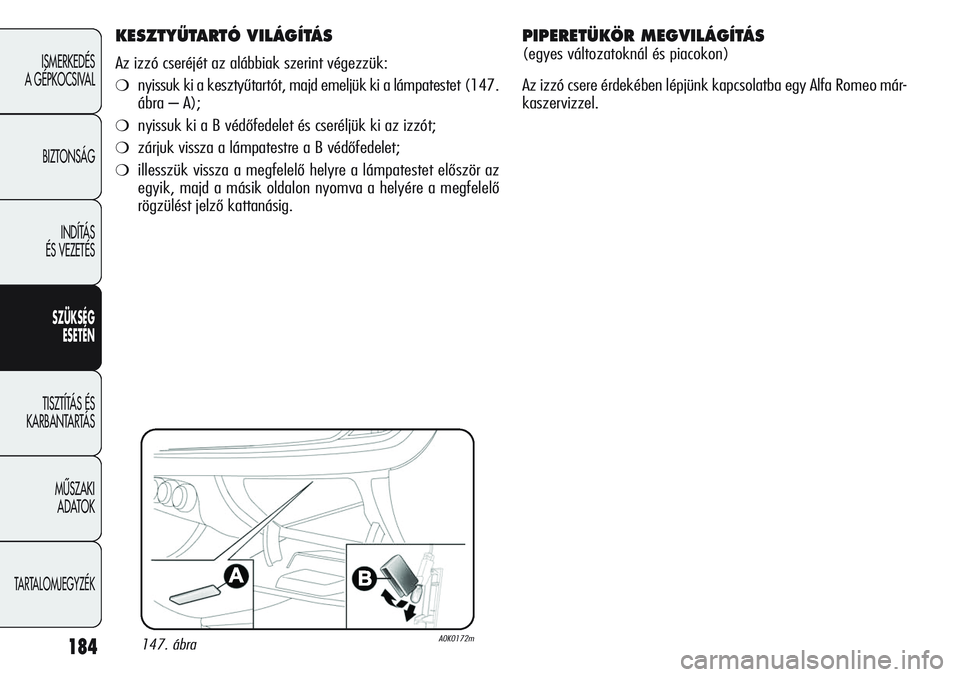

KESZTYŰTARTÓ VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❍nyissuk ki a kesztyűtartót, majd emeljük ki a lámpatestet (147.
ábra – A);
❍nyissuk ki a B védőfedelet és cseréljük ki az izzót;
❍zárjuk vissza a lámpatestre a B védőfedelet;
❍illesszük vissza a megfelelő helyre a lámpatestet először az
egyik, majd a másik oldalon nyomva a helyére a megfelelő
rögzülést jelző kattanásig.
147. ábraA0K0172m
PIPERETÜKÖR MEGVILÁGÍTÁS
(egyes változatoknál és piacokon)
Az izzó csere érdekében lépjünk kapcsolatba egy Alfa Romeo már-
kaszervizzel.

185
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

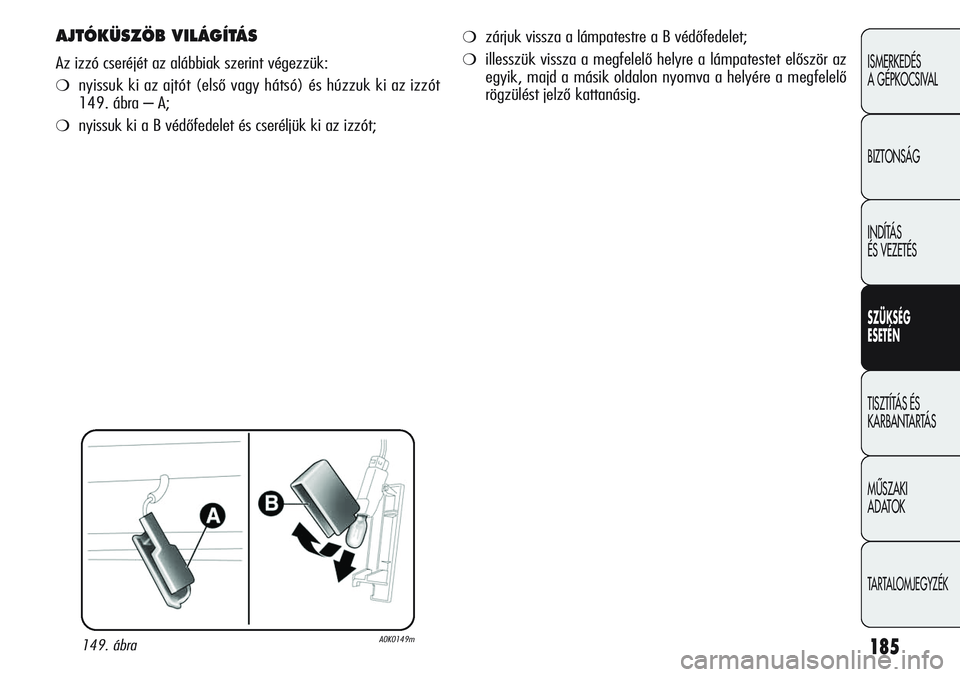

AJTÓKÜSZÖB VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❍nyissuk ki az ajtót (első vagy hátsó) és húzzuk ki az izzót
149. ábra – A;
❍nyissuk ki a B védőfedelet és cseréljük ki az izzót;
149. ábraA0K0149m
❍zárjuk vissza a lámpatestre a B védőfedelet;
❍illesszük vissza a megfelelő helyre a lámpatestet először az
egyik, majd a másik oldalon nyomva a helyére a megfelelő
rögzülést jelző kattanásig.

186
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

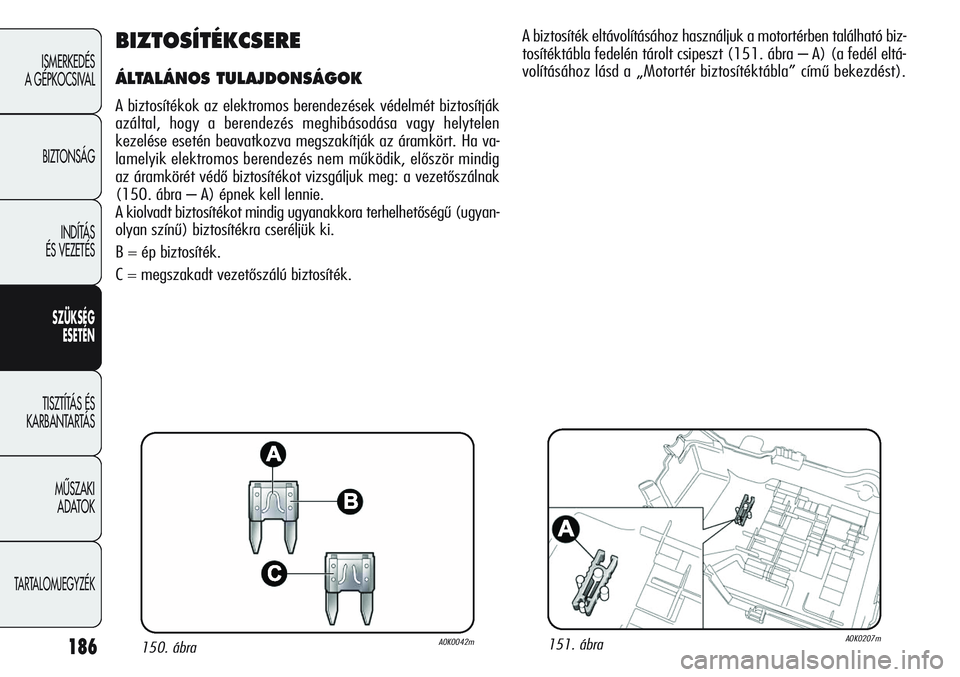

BIZTOSÍTÉKCSERE
ÁLTALÁNOS TULAJDONSÁGOK
A biztosítékok az elektromos berendezések védelmét biztosítják
azáltal, hogy a berendezés meghibásodása vagy helytelen
kezelése esetén beavatkozva megszakítják az áramkört. Ha va-
lamelyik elektromos berendezés nem működik, először mindig
az áramkörét védő biztosítékot vizsgáljuk meg: a vezetőszálnak
(150. ábra – A) épnek kell lennie.
A kiolvadt biztosítékot mindig ugyanakkora terhelhetőségű (ugyan-
olyan színű) biztosítékra cseréljük ki.
B = ép biztosíték.
C = megszakadt vezetőszálú biztosíték.
150. ábraA0K0042m151. ábraA0K0207m
A biztosíték eltávolításához használjuk a motortérben található biz-
tosítéktábla fedelén tárolt csipeszt (151. ábra – A) (a fedél eltá-
volításához lásd a „Motortér biztosítéktábla” című bekezdést).
