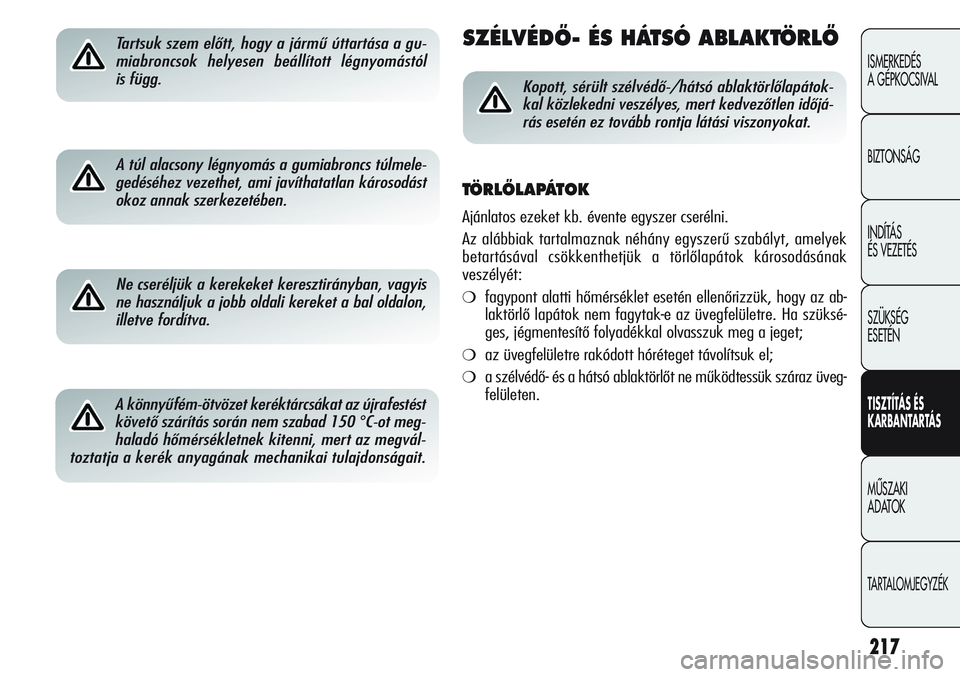

Tartsuk szem előtt, hogy a jármű úttartása a gu-
miabroncsok helyesen beállított légnyomástól
is függ. SZÉLVÉDÃ- ÉS HÁTSÓ ABLAKTÖRLÃ
Ne cseréljük a kerekeket keresztirányban, vagyis
ne használjuk a jobb oldali kereket a bal oldalon,
illetve fordítva.
A könnyűfém-ötvözet keréktárcsákat az újrafestést
követő szárítás során nem szabad 150
°C-ot meg-
haladó hőmérsékletnek kitenni, mert az megvál-
toztatja a kerék anyagának mechanikai tulajdonságait.
Kopott, sérült szélvédő-/hátsó ablaktörlőlapátok-
kal közlekedni veszélyes, mert kedvezőtlen időjá-
rás esetén ez tovább rontja látási viszonyokat.
TÖRLÃLAPÁTOK
Ajánlatos ezeket kb. évente egyszer cserélni.
Az alábbiak tartalmaznak néhány egyszerű szabályt, amelyek
betartásával csökkenthetjük a törlőlapátok károsodásának
veszélyét:
❍fagypont alatti hőmérséklet esetén ellenőrizzük, hogy az ab-
laktörlő lapátok nem fagytak-e az üvegfelületre. Ha szüksé-
ges, jégmentesítő folyadékkal olvasszuk meg a jeget;
❍az üvegfelületre rakódott hóréteget távolítsuk el;
❍a szélvédő- és a hátsó ablaktörlőt ne működtessük száraz üveg-
felületen.
A túl alacsony légnyomás a gumiabroncs túlmele-
gedéséhez vezethet, ami javíthatatlan károsodást
okoz annak szerkezetében.

218
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

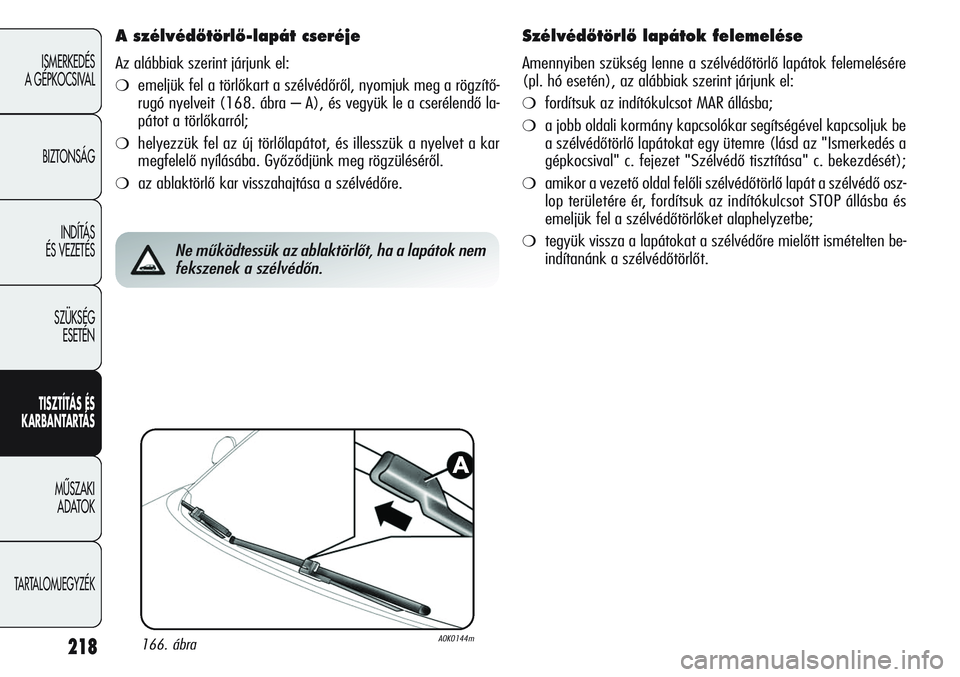

A szélvédŒtörlŒ-lapát cseréje
Az alábbiak szerint járjunk el:
❍emeljük fel a törlőkart a szélvédőről, nyomjuk meg a rögzítő-
rugó nyelveit (168. ábra – A), és vegyük le a cserélendő la-
pátot a törlőkarról;
❍helyezzük fel az új törlőlapátot, és illesszük a nyelvet a kar
megfelelő nyílásába. Győződjünk meg rögzüléséről.
❍az ablaktörlő kar visszahajtása a szélvédőre.
166. ábraA0K0144m
Ne működtessük az ablaktörlőt, ha a lapátok nem
fekszenek a szélvédőn.
SzélvédŒtörlŒ lapátok felemelése
Amennyiben szükség lenne a szélvédőtörlő lapátok felemelésére
(pl. hó esetén), az alábbiak szerint járjunk el:
❍fordítsuk az indítókulcsot MAR állásba;
❍a jobb oldali kormány kapcsolókar segítségével kapcsoljuk be
a szélvédőtörlő lapátokat egy ütemre (lásd az "Ismerkedés a
gépkocsival" c. fejezet "Szélvédő tisztítása" c. bekezdését);
❍amikor a vezető oldal felőli szélvédőtörlő lapát a szélvédő osz-
lop területére ér, fordítsuk az indítókulcsot STOP állásba és
emeljük fel a szélvédőtörlőket alaphelyzetbe;
❍tegyük vissza a lapátokat a szélvédőre mielőtt ismételten be-
indítanánk a szélvédőtörlőt.

219
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
ABLAKMOSÓ-FOLYADÉK FÚVÓKÁK
SzélvédŒmosó 168. ábra
A szélvédőmosó fúvóka sugarai fix beállításúak.
Ha a bekapcsoláskor nem jelenik meg a folyadéksugár, először
vizsgáljuk meg, hogy nem üres-e a folyadéktartály (lásd a jelen fe-
jezet „Folyadékszintek ellenőrzése” című részét).
Ezután ellenőrizzük, hogy a fúvókák furatai nincsenek-e eldugul-
va, ha szükséges, vékony tűvel tisztítsuk ki a fúvókákat.
167. ábraA0K0101m168. ábraA0K0139m

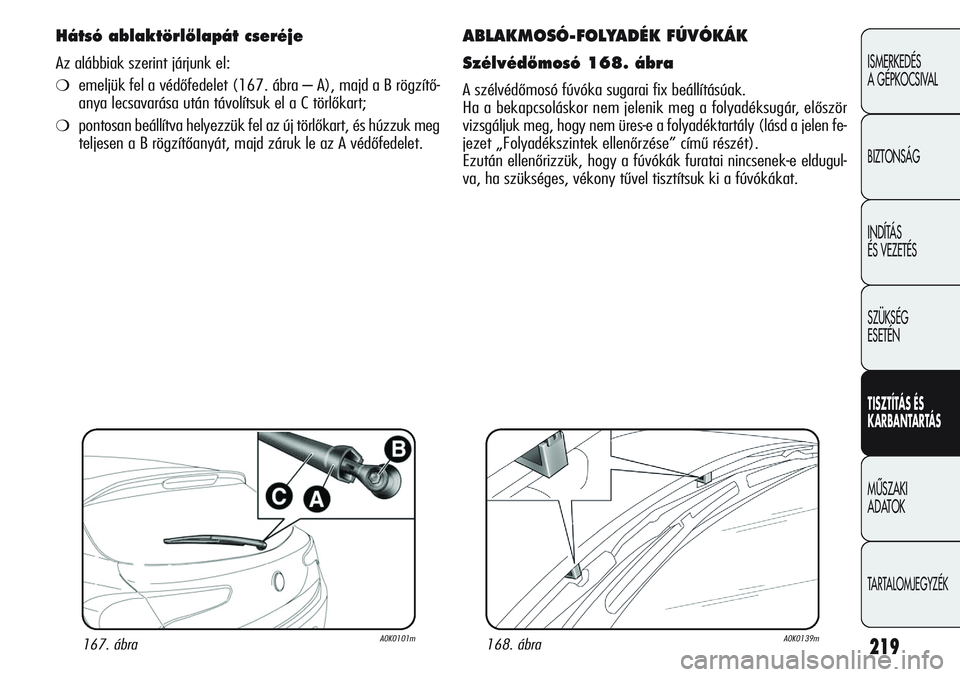

Hátsó ablaktörlŒlapát cseréje
Az alábbiak szerint járjunk el:
❍emeljük fel a védőfedelet (167. ábra – A), majd a B rögzítő-
anya lecsavarása után távolítsuk el a C törlőkart;
❍pontosan beállítva helyezzük fel az új törlőkart, és húzzuk meg
teljesen a B rögzítőanyát, majd záruk le az A védőfedelet.

220
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

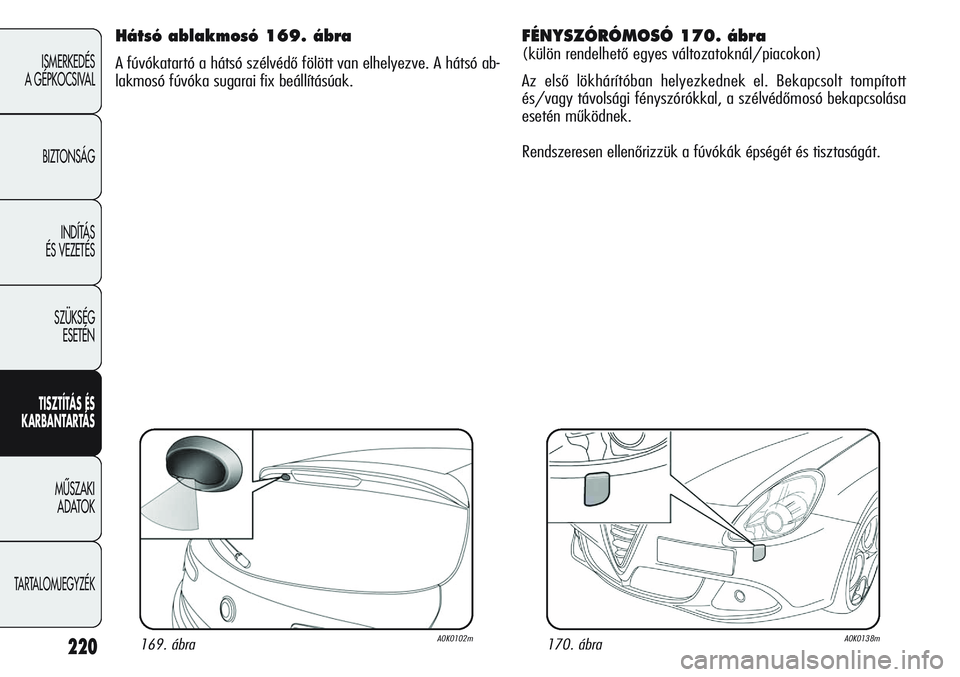

Hátsó ablakmosó 169. ábra
A fúvókatartó a hátsó szélvédő fölött van elhelyezve. A hátsó ab-
lakmosó fúvóka sugarai fix beállításúak.
FÉNYSZÓRÓMOSÓ 170. ábra
(külön rendelhető egyes változatoknál/piacokon)
Az első lökhárítóban helyezkednek el. Bekapcsolt tompított
és/vagy távolsági fényszórókkal, a szélvédőmosó bekapcsolása
esetén működnek.
Rendszeresen ellenőrizzük a fúvókák épségét és tisztaságát.
169. ábraA0K0102m170. ábraA0K0138m

221
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

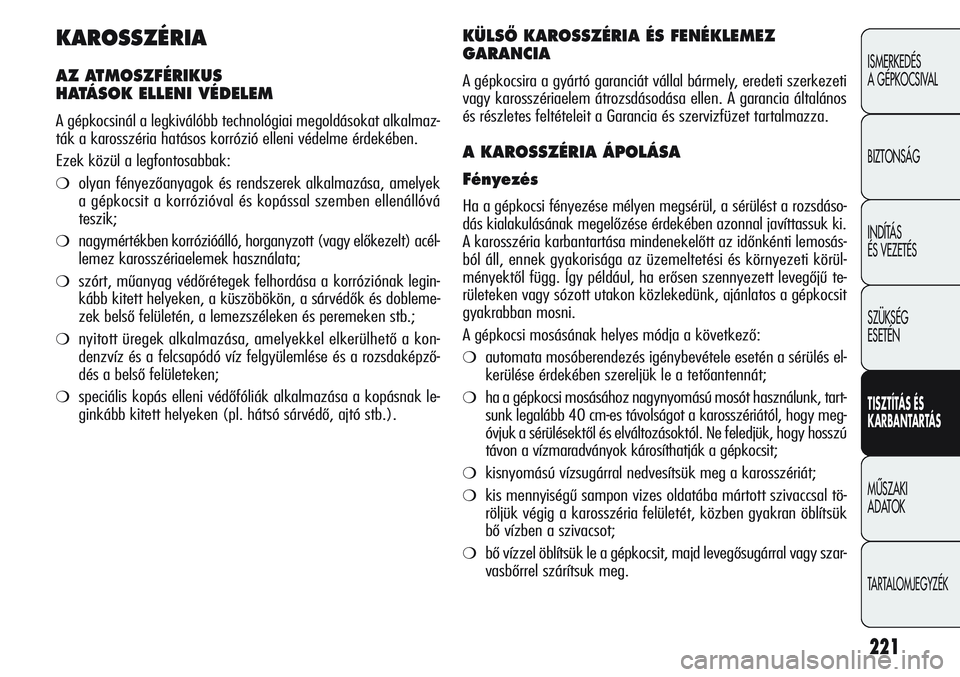

KAROSSZÉRIA
AZ ATMOSZFÉRIKUS
HATÁSOK ELLENI VÉDELEM
A gépkocsinál a legkiválóbb technológiai megoldásokat alkalmaz-
ták a karosszéria hatásos korrózió elleni védelme érdekében.
Ezek közül a legfontosabbak:
❍olyan fényezőanyagok és rendszerek alkalmazása, amelyek
a gépkocsit a korrózióval és kopással szemben ellenállóvá
teszik;
❍nagymértékben korrózióálló, horganyzott (vagy előkezelt) acél-
lemez karosszériaelemek használata;
❍szórt, műanyag védőrétegek felhordása a korróziónak legin-
kább kitett helyeken, a küszöbökön, a sárvédők és dobleme-
zek belső felületén, a lemezszéleken és peremeken stb.;
❍nyitott üregek alkalmazása, amelyekkel elkerülhető a kon-
denzvíz és a felcsapódó víz felgyülemlése és a rozsdaképző-
dés a belső felületeken;
❍speciális kopás elleni védőfóliák alkalmazása a kopásnak le-
ginkább kitett helyeken (pl. hátsó sárvédő, ajtó stb.).
KÜLSÃ KAROSSZÉRIA ÉS FENÉKLEMEZ
GARANCIA
A gépkocsira a gyártó garanciát vállal bármely, eredeti szerkezeti
vagy karosszériaelem átrozsdásodása ellen. A garancia általános
és részletes feltételeit a Garancia és szervizfüzet tartalmazza.
A KAROSSZÉRIA ÁPOLÁSA
Fényezés
Ha a gépkocsi fényezése mélyen megsérül, a sérülést a rozsdáso-
dás kialakulásának megelőzése érdekében azonnal javíttassuk ki.
A karosszéria karbantartása mindenekelőtt az időnkénti lemosás-
ból áll, ennek gyakorisága az üzemeltetési és környezeti körül-
ményektől függ. Így például, ha erősen szennyezett levegőjű te-
rületeken vagy sózott utakon közlekedünk, ajánlatos a gépkocsit
gyakrabban mosni.
A gépkocsi mosásának helyes módja a következő:
❍automata mosóberendezés igénybevétele esetén a sérülés el-
kerülése érdekében szereljük le a tetőantennát;
❍ha a gépkocsi mosásához nagynyomású mosót használunk, tart-
sunk legalább 40 cm-es távolságot a karosszériától, hogy meg-
óvjuk a sérülésektől és elváltozásoktól. Ne feledjük, hogy hosszú
távon a vízmaradványok károsíthatják a gépkocsit;
❍kisnyomású vízsugárral nedvesítsük meg a karosszériát;
❍kis mennyiségű sampon vizes oldatába mártott szivaccsal tö-
röljük végig a karosszéria felületét, közben gyakran öblítsük
bő vízben a szivacsot;
❍bő vízzel öblítsük le a gépkocsit, majd levegősugárral vagy szar-
vasbőrrel szárítsuk meg.

222
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

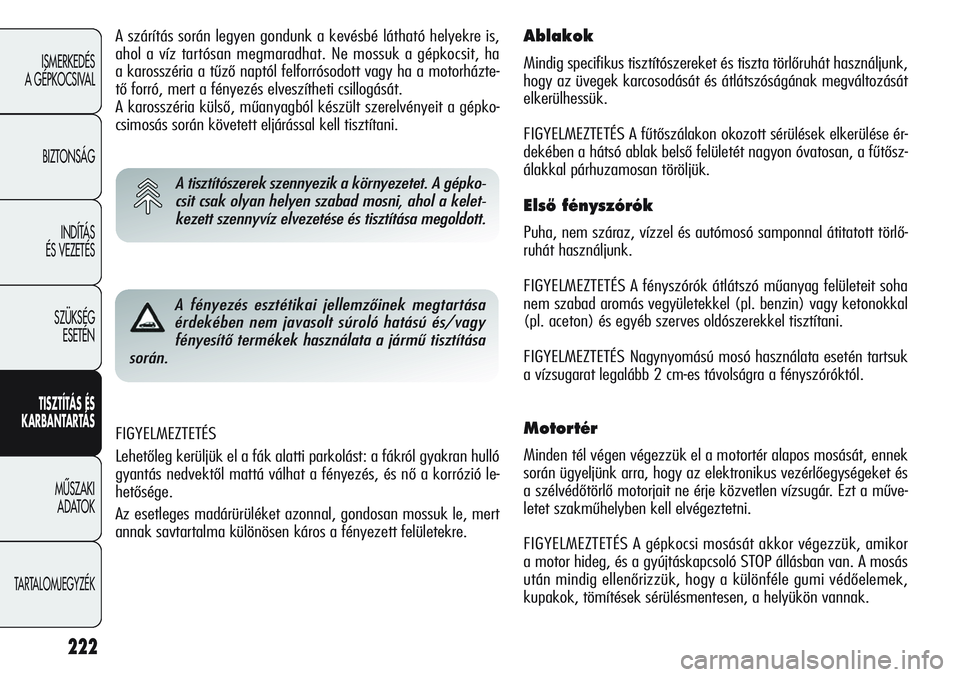

FIGYELMEZTETÉS
Lehetőleg kerüljük el a fák alatti parkolást: a fákról gyakran hulló
gyantás nedvektől mattá válhat a fényezés, és nő a korrózió le-
hetősége.
Az esetleges madárürüléket azonnal, gondosan mossuk le, mert
annak savtartalma különösen káros a fényezett felületekre.
Ablakok
Mindig specifikus tisztítószereket és tiszta törlőruhát használjunk,
hogy az üvegek karcosodását és átlátszóságának megváltozását
elkerülhessük.
FIGYELMEZTETÉS A fűtőszálakon okozott sérülések elkerülése ér-
dekében a hátsó ablak belső felületét nagyon óvatosan, a fűtősz-
álakkal párhuzamosan töröljük.
ElsŒ fényszórók
Puha, nem száraz, vízzel és autómosó samponnal átitatott törlő-
ruhát használjunk.
FIGYELMEZTETÉS A fényszórók átlátszó műanyag felületeit soha
nem szabad aromás vegyületekkel (pl. benzin) vagy ketonokkal
(pl. aceton) és egyéb szerves oldószerekkel tisztítani.
FIGYELMEZTETÉS Nagynyomású mosó használata esetén tartsuk
a vízsugarat legalább 2 cm-es távolságra a fényszóróktól.
Motortér
Minden tél végen végezzük el a motortér alapos mosását, ennek
során ügyeljünk arra, hogy az elektronikus vezérlőegységeket és
a szélvédőtörlő motorjait ne érje közvetlen vízsugár. Ezt a műve-
letet szakműhelyben kell elvégeztetni.
FIGYELMEZTETÉS A gépkocsi mosását akkor végezzük, amikor
a motor hideg, és a gyújtáskapcsoló STOP állásban van. A mosás
után mindig ellenőrizzük, hogy a különféle gumi védőelemek,
kupakok, tömítések sérülésmentesen, a helyükön vannak.
A tisztítószerek szennyezik a környezetet. A gépko-
csit csak olyan helyen szabad mosni, ahol a kelet-
kezett szennyvíz elvezetése és tisztítása megoldott.
A szárítás során legyen gondunk a kevésbé látható helyekre is,
ahol a víz tartósan megmaradhat. Ne mossuk a gépkocsit, ha
a karosszéria a tűző naptól felforrósodott vagy ha a motorházte-
tő forró, mert a fényezés elveszítheti csillogását.
A karosszéria külső, műanyagból készült szerelvényeit a gépko-
csimosás során követett eljárással kell tisztítani.
A fényezés esztétikai jellemzőinek megtartása
érdekében nem javasolt súroló hatású és/vagy
fényesítő termékek használata a jármű tisztítása
során.

223
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

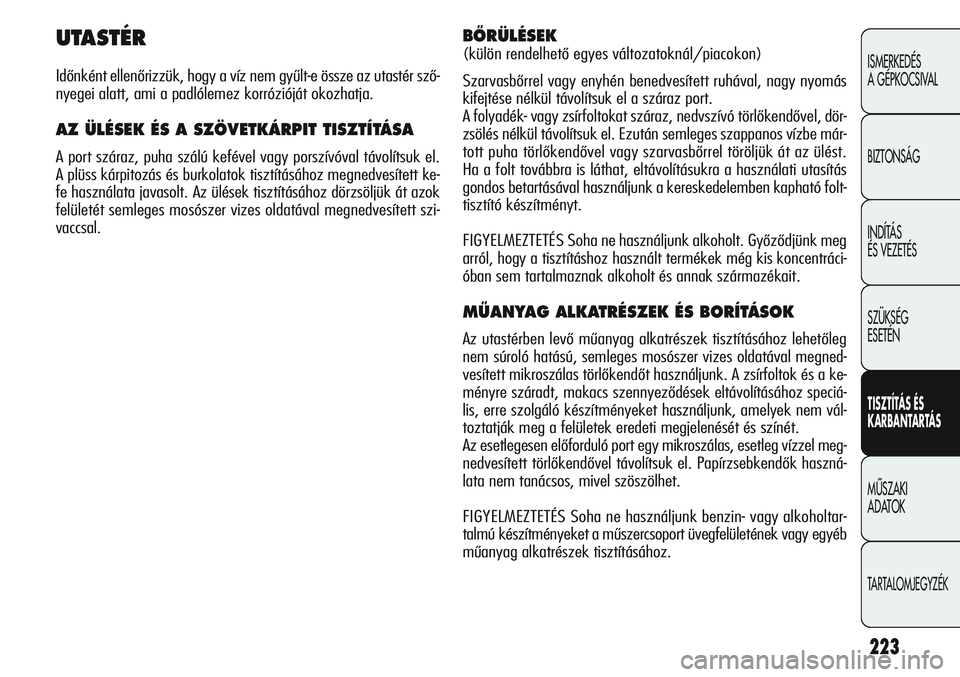

UTASTÉR
Időnként ellenőrizzük, hogy a víz nem gyűlt-e össze az utastér sző-
nyegei alatt, ami a padlólemez korrózióját okozhatja.
AZ ÜLÉSEK ÉS A SZÖVETKÁRPIT TISZTÍTÁSA
A port száraz, puha szálú kefével vagy porszívóval távolítsuk el.
A plüss kárpitozás és burkolatok tisztításához megnedvesített ke-
fe használata javasolt. Az ülések tisztításához dörzsöljük át azok
felületét semleges mosószer vizes oldatával megnedvesített szi-
vaccsal.
BÃRÜLÉSEK
(külön rendelhető egyes változatoknál/piacokon)
Szarvasbőrrel vagy enyhén benedvesített ruhával, nagy nyomás
kifejtése nélkül távolítsuk el a száraz port.
A folyadék- vagy zsírfoltokat száraz, nedvszívó törlőkendővel, dör-
zsölés nélkül távolítsuk el. Ezután semleges szappanos vízbe már-
tott puha törlőkendővel vagy szarvasbőrrel töröljük át az ülést.
Ha a folt továbbra is láthat, eltávolításukra a használati utasítás
gondos betartásával használjunk a kereskedelemben kapható folt-
tisztító készítményt.
FIGYELMEZTETÉS Soha ne használjunk alkoholt. Győződjünk meg
arról, hogy a tisztításhoz használt termékek még kis koncentráci-
óban sem tartalmaznak alkoholt és annak származékait.
MÙANYAG ALKATRÉSZEK ÉS BORÍTÁSOK
Az utastérben levő műanyag alkatrészek tisztításához lehetőleg
nem súroló hatású, semleges mosószer vizes oldatával megned-
vesített mikroszálas törlőkendőt használjunk. A zsírfoltok és a ke-
ményre száradt, makacs szennyeződések eltávolításához speciá-
lis, erre szolgáló készítményeket használjunk, amelyek nem vál-
toztatják meg a felületek eredeti megjelenését és színét.
Az esetlegesen előforduló port egy mikroszálas, esetleg vízzel meg-
nedvesített törlőkendővel távolítsuk el. Papírzsebkendők haszná-
lata nem tanácsos, mivel szöszölhet.
FIGYELMEZTETÉS Soha ne használjunk benzin- vagy alkoholtar-
talmú készítményeket a műszercsoport üvegfelületének vagy egyéb
műanyag alkatrészek tisztításához.

224
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

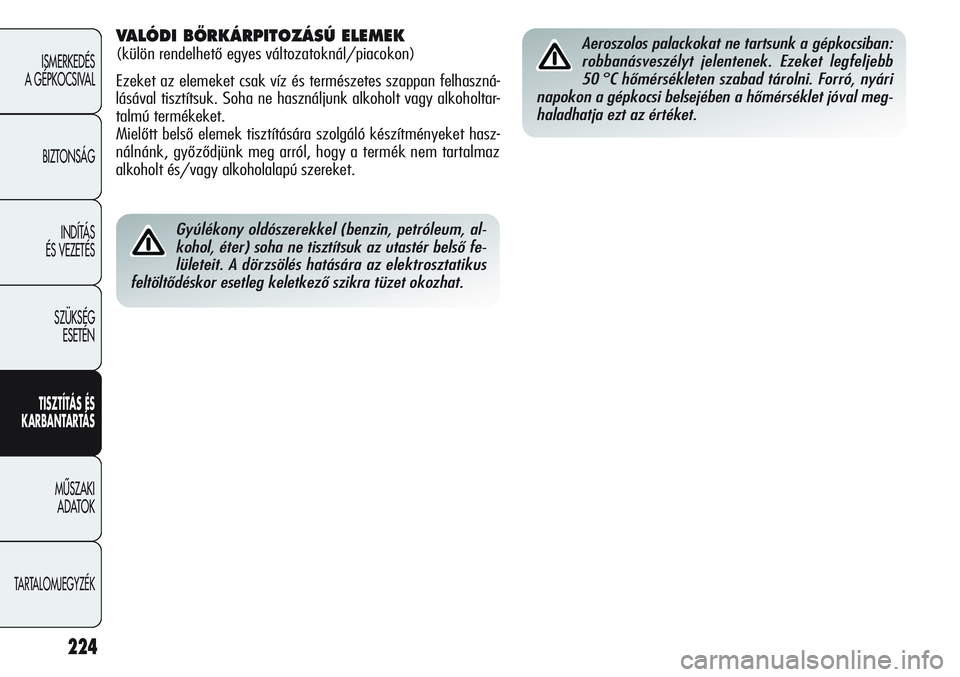

Gyúlékony oldószerekkel (benzin, petróleum, al-
kohol, éter) soha ne tisztítsuk az utastér belső fe-
lületeit. A dörzsölés hatására az elektrosztatikus
feltöltődéskor esetleg keletkező szikra tüzet okozhat.
Aeroszolos palackokat ne tartsunk a gépkocsiban:
robbanásveszélyt jelentenek. Ezeket legfeljebb
50 °C hőmérsékleten szabad tárolni. Forró, nyári
napokon a gépkocsi belsejében a hőmérséklet jóval meg-
haladhatja ezt az értéket.VALÓDI BÃRKÁRPITOZÁSÚ ELEMEK
(külön rendelhető egyes változatoknál/piacokon)
Ezeket az elemeket csak víz és természetes szappan felhaszná-
lásával tisztítsuk. Soha ne használjunk alkoholt vagy alkoholtar-
talmú termékeket.
Mielőtt belső elemek tisztítására szolgáló készítményeket hasz-
nálnánk, győződjünk meg arról, hogy a termék nem tartalmaz
alkoholt és/vagy alkoholalapú szereket.

225
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
MÙSZAKI ADATOK

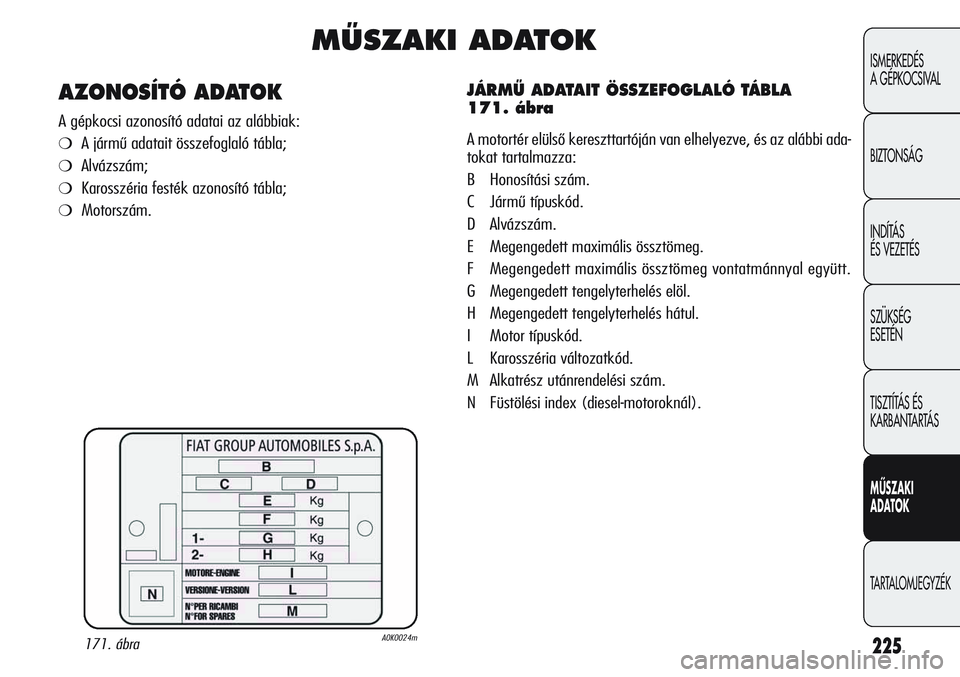

JÁRMÙ ADATAIT ÖSSZEFOGLALÓ TÁBLA
171. ábra
A motortér elülső kereszttartóján van elhelyezve, és az alábbi ada-
tokat tartalmazza:
B Honosítási szám.
C Jármű típuskód.
D Alvázszám.
E Megengedett maximális össztömeg.
F Megengedett maximális össztömeg vontatmánnyal együtt.
G Megengedett tengelyterhelés elöl.
H Megengedett tengelyterhelés hátul.
I Motor típuskód.
L Karosszéria változatkód.
M Alkatrész utánrendelési szám.
N Füstölési index (diesel-motoroknál).
171. ábraA0K0024m
AZONOSÍTÓ ADATOK
A gépkocsi azonosító adatai az alábbiak:
❍A jármű adatait összefoglaló tábla;
❍Alvázszám;
❍Karosszéria festék azonosító tábla;
❍Motorszám.

226
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

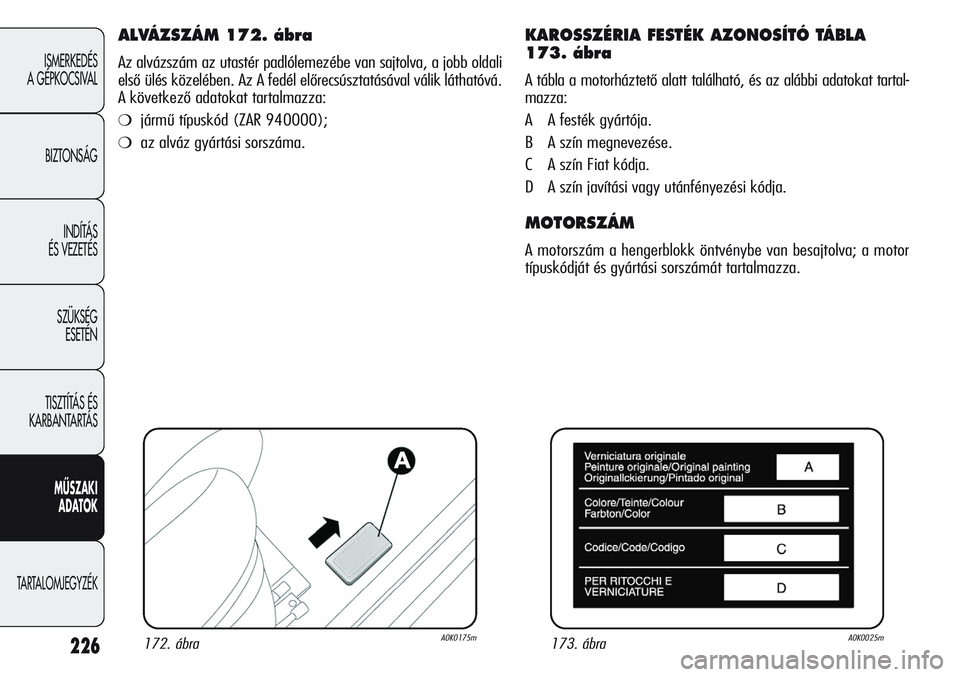

ALVÁZSZÁM 172. ábra
Az alvázszám az utastér padlólemezébe van sajtolva, a jobb oldali
első ülés közelében. Az A fedél előrecsúsztatásával válik láthatóvá.
A következő adatokat tartalmazza:
❍jármű típuskód (ZAR 940000);
❍az alváz gyártási sorszáma.
KAROSSZÉRIA FESTÉK AZONOSÍTÓ TÁBLA
173. ábra
A tábla a motorháztető alatt található, és az alábbi adatokat tartal-
mazza:
A A festék gyártója.
B A szín megnevezése.
C A szín Fiat kódja.
D A szín javítási vagy utánfényezési kódja.
MOTORSZÁM
A motorszám a hengerblokk öntvénybe van besajtolva; a motor
típuskódját és gyártási sorszámát tartalmazza.
172. ábraA0K0175m173. ábraA0K0025m
