Alfa Romeo Giulietta 2012 Kezelési és karbantartási útmutató (in Hungarian)

198A4000
940A6000
940A2000
955A8000
940A1000
940A3000
940A4000
940A8000
940A5000
940A7000940FXA1A 00
940FXA1A 00B (**)
940FXF1A05
940FXF1A 05B (**)
940FXB1A01
940FXB1A 01B (**)
940FXG1A06
940FXG1A 06B (**)
940FXC1A02
940FXD1A03
940FXD1A 03B (**)
940FXE1A04
940FXE1A 04B (**)
940FXM1A 09
940FXM1A 089 (**)
940FXL1A 08
940FXL1A 08B (**)
940FXH1A07
940FXH1A 07B (**)
227
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

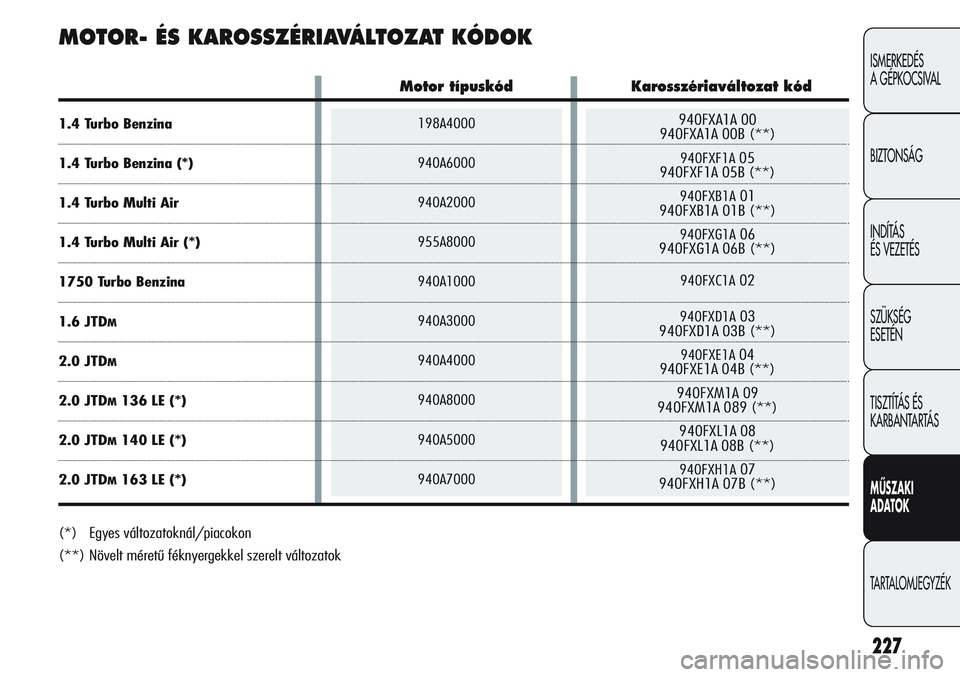

MOTOR- ÉS KAROSSZÉRIAVÁLTOZAT KÓDOK
Motor típuskód Karosszériaváltozat kód
1.4 Turbo Benzina
1.4 Turbo Benzina (*)
1.4 Turbo Multi Air
1.4 Turbo Multi Air (*)
1750 Turbo Benzina
1.6 JTDM
2.0 JTDM
2.0 JTDM136 LE (*)
2.0 JTDM140 LE (*)
2.0 JTDM163 LE (*)
(*) Egyes változatoknál/piacokon
(**) Növelt méretű féknyergekkel szerelt változatok

940A1000
Otto
4, soros
83,0×80,5
1742
9,8
172,5
235
5500
NORMAL DYNAMIC
300 340
30,5 34,6
4500 1900
NGK ILKAR7D6G
Zöld
ólommentes benzin
95 RON
vagy 98 RON
(EN228 szabvány)
940A2000
955A8000 (*)
Otto
4, soros
72,0×84,0
1368
9,8
125 120 (*)
170 163 (*)
5500 5500 (*)
NORMAL DYNAMIC
230 250
23,4 25,4
2250 2500
NGK IKR9F8
Zöld
ólommentes benzin
95 RON
vagy 98 RON
(EN228 szabvány)
198A4000
940A6000 (*)
Otto
4, soros
72,0×84,0
1368
9,8
88 85 (*)
120 115 (*)
5000 5000 (*)
206
21
1750
NGK IKR9F8
Zöld
ólommentes benzin
95 RON
(EN228 szabvány)
228
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

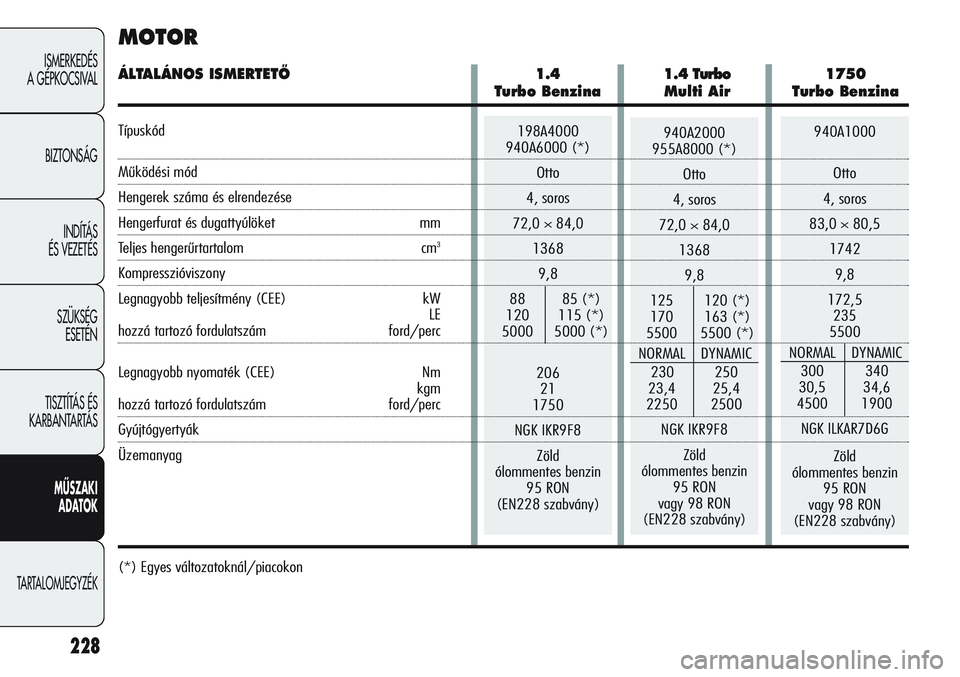

MOTOR
(*) Egyes változatoknál/piacokon
Á LTA L Á N O S I S M E RT E T Ã 1.4 1.4 Turbo 1750
Turbo Benzina Multi Air Turbo Benzina
Típuskód
Működési mód
Hengerek száma és elrendezése
Hengerfurat és dugattyúlöket mm
Teljes hengerűrtartalom cm3
Kompresszióviszony
Legnagyobb teljesítmény (CEE) kW
LE
hozzá tartozó fordulatszám ford/perc
Legnagyobb nyomaték (CEE) Nm
kgm
hozzá tartozó fordulatszám ford/perc
Gyújtógyertyák
Üzemanyag

940A3000
Diesel
4, soros
79,5 x 80,5
1598
16,5
77
105
4000
NORMAL DYNAMIC
280 320
28,5 32,5
1500 1750
–
Gázolaj
gépjárművek
számára
(EN 590 szabvány)
940A4000
Diesel
4,soros
83 x 90,4
1956
16,5
125
170
4000
NORMAL DYNAMIC
320 350
32,5 35,6
1500 1750
–
Gázolaj
gépjárművek
számára
(EN 590 szabvány)
940A7000
Diesel
4, soros
83 x 90,4
1956
16,5
120
163
4000
NORMAL DYNAMIC
320 350
32,5 35,6
1500 1750
–
Gázolaj
gépjárművek
számára
(EN 590 szabvány)
940A8000 (**)
940A5000
Diesel
4,soros
83 x 90,4
1956
16,5
100/103
136/140
3750
NORMAL DYNAMIC
320 350
32,5 35,6
1500 1750
–
Gázolaj
gépjárművek
számára
(EN 590 szabvány)
229
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
(*) Egyes változatoknál/piacokon
ÁLTALÁNOS ISMERTETÃ 1.6 JTDM2.0 JTDM2.0 JTDM(*) 2.0 JTDM(*)
Típuskód
Működési mód:
Hengerek száma és elrendezése
Hengerfurat és dugattyúlöket mm
Teljes hengerűrtartalom cm3
Kompresszióviszony
Legnagyobb teljesítmény (CEE) kW
LE
hozzá tartozó fordulatszám ford/perc
Legnagyobb nyomaték (CEE) Nm
kgm
hozzá tartozó fordulatszám ford/perc
Gyújtógyertyák
Üzemanyag

230
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
Hat előremeneti sebességfokozat és hátramenet,
az előremeneti fokozatok szinkronizálva
Önbeállító, holtjáték nélküli pedállal
Első

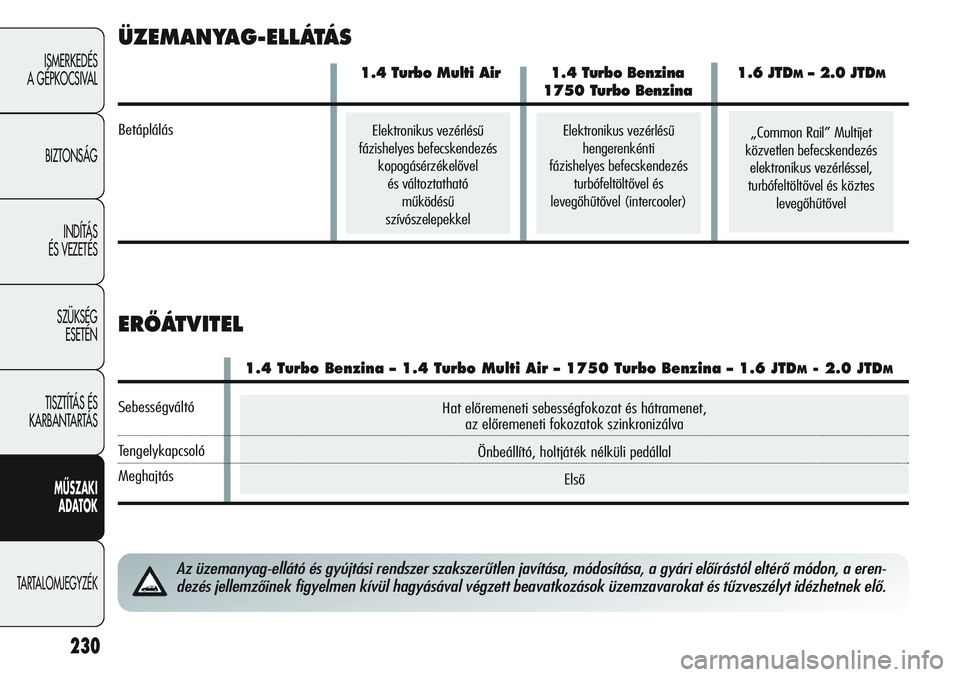

ÜZEMANYAG-ELLÁTÁS
ERÃÁTVITEL
Az üzemanyag-ellátó és gyújtási rendszer szakszerűtlen javítása, módosítása, a gyári előírástól eltérő módon, a eren-
dezés jellemzőinek figyelmen kívül hagyásával végzett beavatkozások üzemzavarokat és tűzveszélyt idézhetnek elő.
Elektronikus vezérlésű
hengerenkénti
fázishelyes befecskendezés
turbófeltöltővel és
levegőhűtővel (intercooler)Elektronikus vezérlésű
fázishelyes befecskendezés
kopogásérzékelővel
és változtatható
működésű
szívószelepekkel„Common Rail” Multijet
közvetlen befecskendezés
elektronikus vezérléssel,
turbófeltöltővel és köztes
levegőhűtővel
1.4 Turbo Multi Air 1.4 Turbo Benzina 1.6 JTDM–2.0JTDM
1750 Turbo Benzina
Betáplálás
1.4 Turbo Benzina – 1.4 Turbo Multi Air – 1750 Turbo Benzina – 1.6 JTDM- 2.0 JTDM
Sebességváltó
Tengelykapcsoló
Meghajtás

231
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

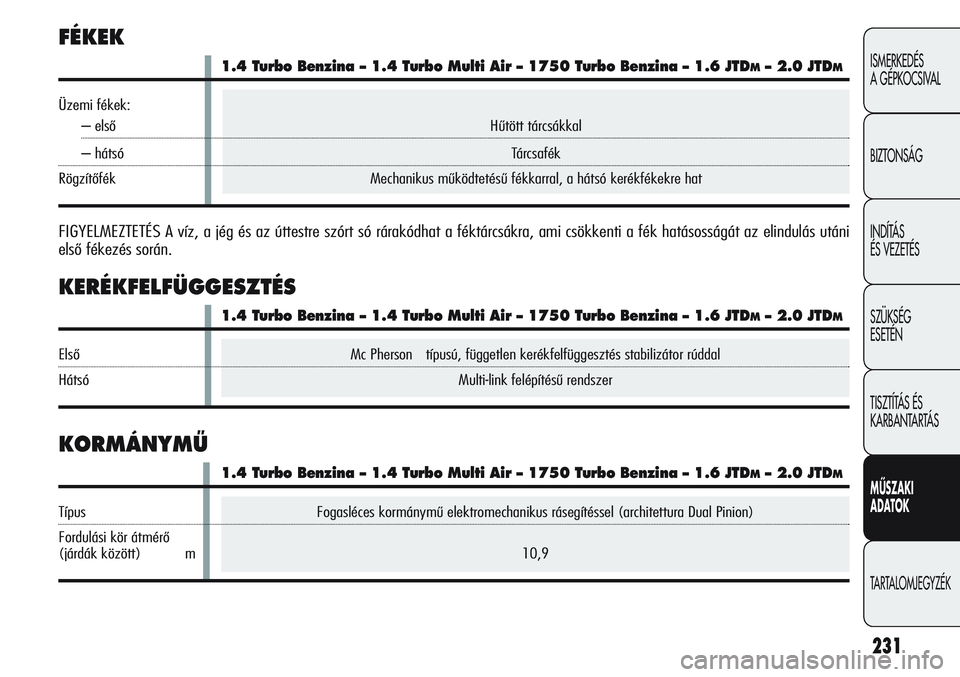

Fogasléces kormánymű elektromechanikus rásegítéssel (architettura Dual Pinion)
10,9
Mc Pherson típusú, független kerékfelfüggesztés stabilizátor rúddal
Multi-link felépítésű rendszer
KORMÁNYMÙ
Hűtött tárcsákkal
Tárcsafék
Mechanikus működtetésű fékkarral, a hátsó kerékfékekre hat
FÉKEK
FIGYELMEZTETÉS A víz, a jég és az úttestre szórt só rárakódhat a féktárcsákra, ami csökkenti a fék hatásosságát az elindulás utáni
első fékezés során.
KERÉKFELFÜGGESZTÉS
1.4 Turbo Benzina – 1.4 Turbo Multi Air – 1750 Turbo Benzina – 1.6 JTDM– 2.0 JTDM
Üzemi fékek:
– első
–hátsó
Rögzítőfék
1.4 Turbo Benzina – 1.4 Turbo Multi Air – 1750 Turbo Benzina – 1.6 JTDM–2.0JTDM
Első
Hátsó
1.4 Turbo Benzina – 1.4 Turbo Multi Air – 1750 Turbo Benzina – 1.6 JTDM–2.0JTDM
Típus
Fordulási kör átmérő
(járdák között) m

232
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

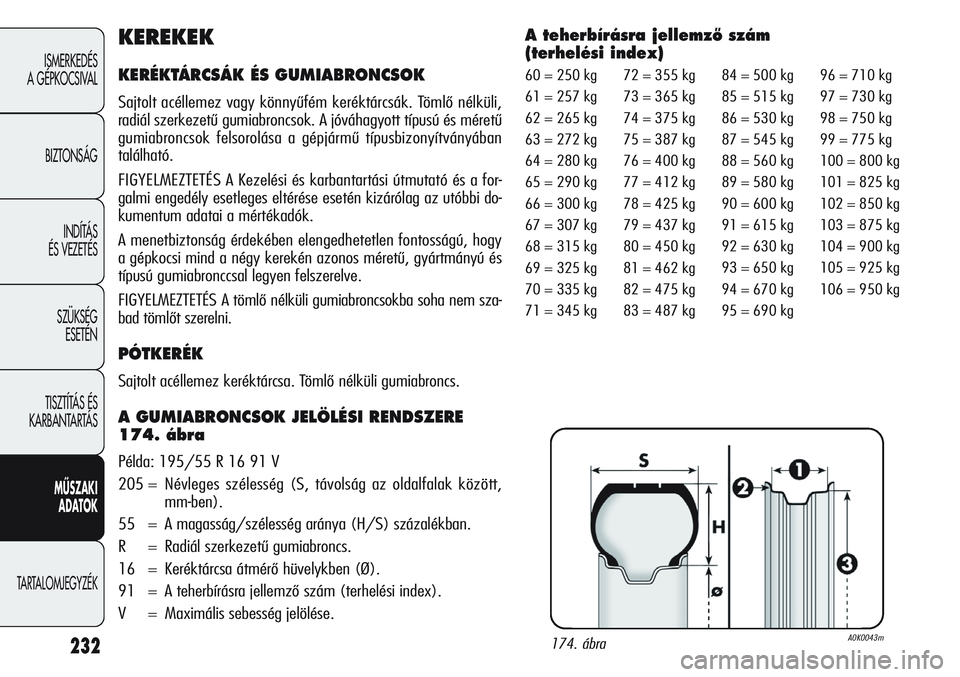

KEREKEK
KERÉKTÁRCSÁK ÉS GUMIABRONCSOK
Sajtolt acéllemez vagy könnyűfém keréktárcsák. Tömlő nélküli,
radiál szerkezetű gumiabroncsok. A jóváhagyott típusú és méretű
gumiabroncsok felsorolása a gépjármű típusbizonyítványában
található.
FIGYELMEZTETÉS A Kezelési és karbantartási útmutató és a for-
galmi engedély esetleges eltérése esetén kizárólag az utóbbi do-
kumentum adatai a mértékadók.
A menetbiztonság érdekében elengedhetetlen fontosságú, hogy
a gépkocsi mind a négy kerekén azonos méretű, gyártmányú és
típusú gumiabronccsal legyen felszerelve.
FIGYELMEZTETÉS A tömlő nélküli gumiabroncsokba soha nem sza-
bad tömlőt szerelni.
PÓTKERÉK
Sajtolt acéllemez keréktárcsa. Tömlő nélküli gumiabroncs.
A GUMIABRONCSOK JELÖLÉSI RENDSZERE
174. ábra
Példa: 195/55 R 16 91 V
205 = Névleges szélesség (S, távolság az oldalfalak között,
mm-ben).
55 = A magasság/szélesség aránya (H/S) százalékban.
R = Radiál szerkezetű gumiabroncs.
16 = Keréktárcsa átmérő hüvelykben (Ø).
91 = A teherbírásra jellemző szám (terhelési index).
V = Maximális sebesség jelölése.
A teherbírásra jellemzŒ szám
(terhelési index)
174. ábraA0K0043m
60=250kg
61=257kg
62=265kg
63=272kg
64=280kg
65 = 290 kg
66 = 300 kg
67=307kg
68=315kg
69=325kg
70=335kg
71 = 345 kg72 = 355 kg
73 = 365 kg
74=375kg
75 = 387 kg
76 = 400 kg
77 = 412 kg
78=425kg
79 = 437 kg
80 = 450 kg
81 = 462 kg
82 = 475 kg
83 = 487 kg84 = 500 kg
85 = 515 kg
86 = 530 kg
87 = 545 kg
88 = 560 kg
89 = 580 kg
90 = 600 kg
91 = 615 kg
92 = 630 kg
93 = 650 kg
94 = 670 kg
95 = 690 kg96 = 710 kg
97 = 730 kg
98 = 750 kg
99 = 775 kg
100 = 800 kg
101 = 825 kg
102 = 850 kg
103 = 875 kg
104 = 900 kg
105 = 925 kg
106 = 950 kg

233
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

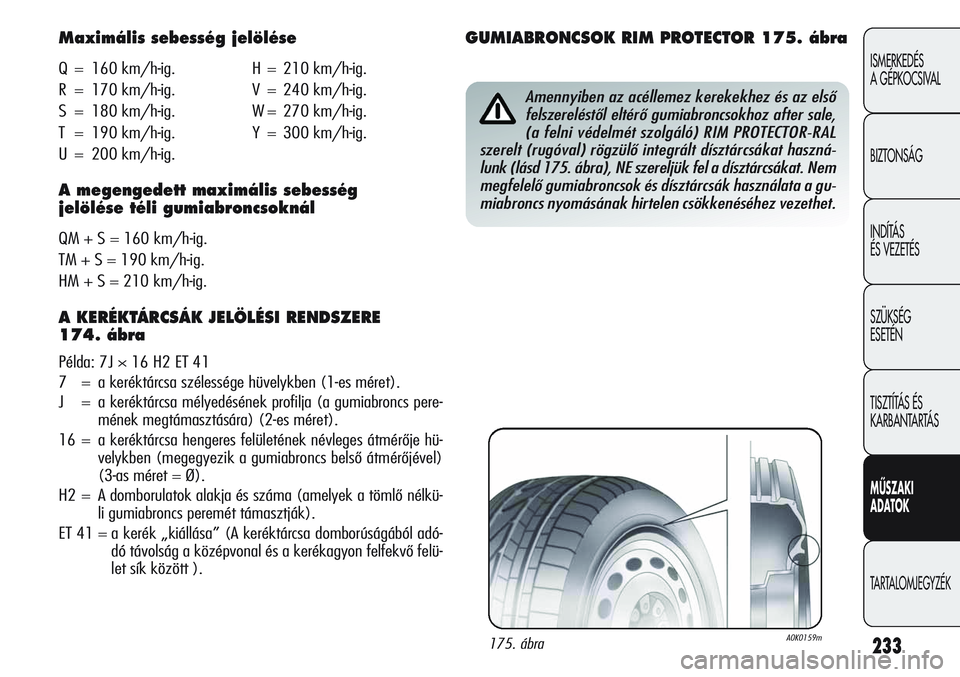

Maximális sebesség jelölése
Q = 160 km/h-ig. H = 210 km/h-ig.
R = 170 km/h-ig. V = 240 km/h-ig.
S = 180 km/h-ig. W = 270 km/h-ig.
T = 190 km/h-ig. Y = 300 km/h-ig.
U = 200 km/h-ig.
A megengedett maximális sebesség
jelölése téli gumiabroncsoknál
QM + S = 160 km/h-ig.
TM + S = 190 km/h-ig.
HM+S=210km/h-ig.
A KERÉKTÁRCSÁK JELÖLÉSI RENDSZERE
174. ábra
Példa: 7J×16 H2 ET 41
7 = a keréktárcsa szélessége hüvelykben (1-es méret).
J = a keréktárcsa mélyedésének profilja (a gumiabroncs pere-
mének megtámasztására) (2-es méret).
16 = a keréktárcsa hengeres felületének névleges átmérője hü-
velykben (megegyezik a gumiabroncs belső átmérőjével)
(3-as méret =Ø).
H2 = A domborulatok alakja és száma (amelyek a tömlő nélkü-
li gumiabroncs peremét támasztják).
ET 41 = a kerék „kiállása” (A keréktárcsa domborúságából adó-
dó távolság a középvonal és a kerékagyon felfekvő felü-
let sík között ).
GUMIABRONCSOK RIM PROTECTOR 175. ábra
Amennyiben az acéllemez kerekekhez és az első
felszereléstől eltérő gumiabroncsokhoz after sale,
(a felni védelmét szolgáló) RIM PROTECTOR-RAL
szerelt (rugóval) rögzülő integrált dísztárcsákat haszná-
lunk (lásd 175. ábra), NE szereljük fel a dísztárcsákat. Nem
megfelelő gumiabroncsok és dísztárcsák használata a gu-
miabroncs nyomásának hirtelen csökkenéséhez vezethet.
175. ábraA0K0159m

234
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

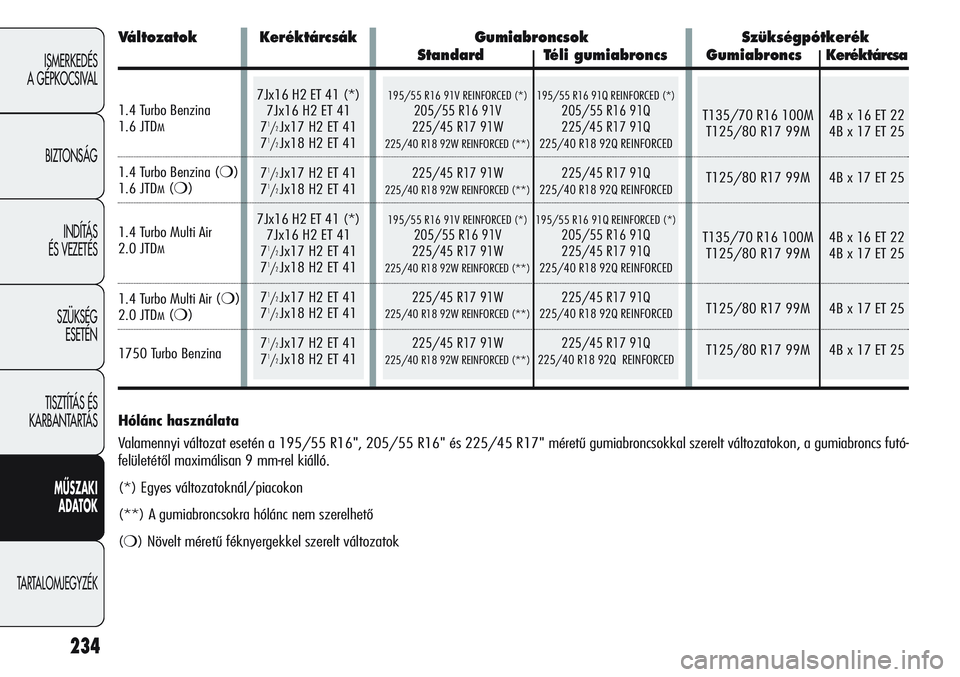

Hólánc használata
Valamennyi változat esetén a 195/55 R16", 205/55 R16" és 225/45 R17" méretű gumiabroncsokkal szerelt változatokon, a gumiabroncs futó-
felületétől maximálisan 9 mm-rel kiálló.
(*) Egyes változatoknál/piacokon
(**) A gumiabroncsokra hólánc nem szerelhető
(
❍) Növelt méretű féknyergekkel szerelt változatok
195/55 R16 91V REINFORCED (*) 195/55 R16 91Q REINFORCED (*)205/55 R16 91V 205/55 R16 91Q
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
195/55 R16 91V REINFORCED (*) 195/55 R16 91Q REINFORCED (*)205/55 R16 91V 205/55 R16 91Q
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
T135/70 R16 100M 4B x 16 ET 22
T125/80 R17 99M 4B x 17 ET 25
T125/80R1799M 4Bx17ET25
T135/70R16100M 4Bx16ET22
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
7Jx16 H2 ET 41 (*)
7Jx16 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7Jx16 H2 ET 41 (*)
7Jx16 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
Változatok Keréktárcsák Gumiabroncsok Szükségpótkerék
Standard Téli gumiabroncs Gumiabroncs Keréktárcsa
1.4 Turbo Benzina
1.6 JTDM
1.4 Turbo Benzina(❍)1.6 JTDM(❍)
1.4 Turbo Multi Air
2.0 JTDM
1.4 Turbo Multi Air(❍)2.0 JTDM(❍)
1750 Turbo Benzina

195/55 R16 91V REINFORCED205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED
225/45 R17 91W225/40 R18 92W REINFORCED
T135/70 R16 100M
T125/80 R17 99M
235
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
3,0 2,6
2,7 2,3
2,7 2,3
3,0 2,6
3,0 2,6
2,7 2,3
2,7 2,3
3,0 2,6
2,7 2,3
3,0 2,6

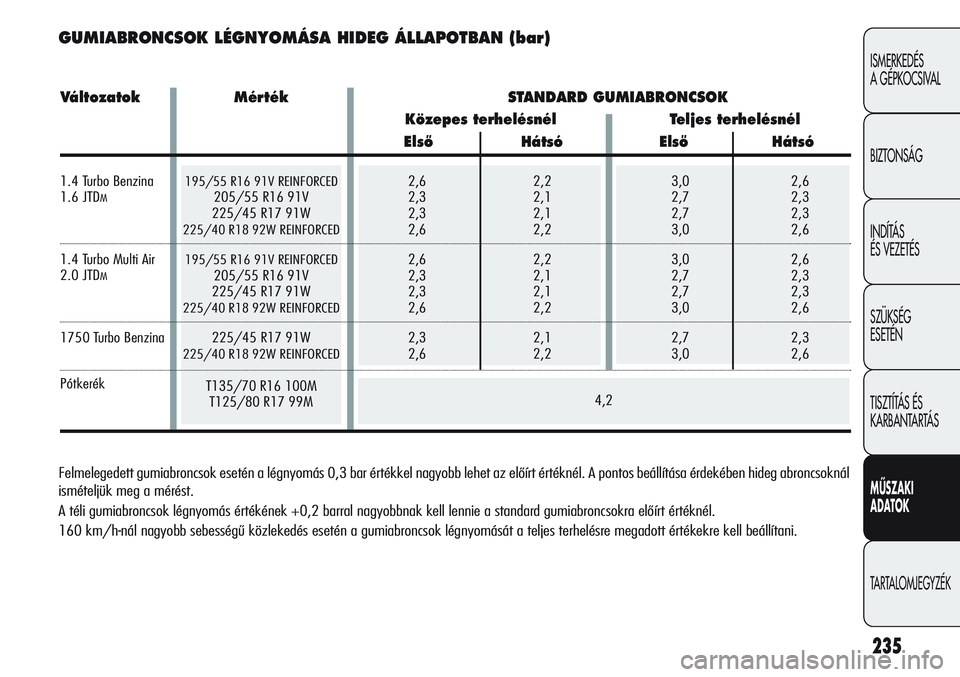

GUMIABRONCSOK LÉGNYOMÁSA HIDEG ÁLLAPOTBAN (bar)
2,6 2,2
2,3 2,1
2,3 2,1
2,6 2,2
2,6 2,2
2,3 2,1
2,3 2,1
2,6 2,2
2,3 2,1
2,6 2,2
Felmelegedett gumiabroncsok esetén a légnyomás 0,3 bar értékkel nagyobb lehet az előírt értéknél. A pontos beállítása érdekében hideg abroncsoknál
ismételjük meg a mérést.
A téli gumiabroncsok légnyomás értékének +0,2 barral nagyobbnak kell lennie a standard gumiabroncsokra előírt értéknél.
160 km/h-nál nagyobb sebességű közlekedés esetén a gumiabroncsok légnyomását a teljes terhelésre megadott értékekre kell beállítani.
4,2
Változatok Mérték STANDARD GUMIABRONCSOK
Közepes terhelésnél Teljes terhelésnél
ElsŒ Hátsó ElsŒ Hátsó
1.4 Turbo Benzina
1.6 JTDM
1.4 Turbo Multi Air
2.0 JTDM
1750 Turbo Benzina
Pótkerék

236
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
ABCDEFG H

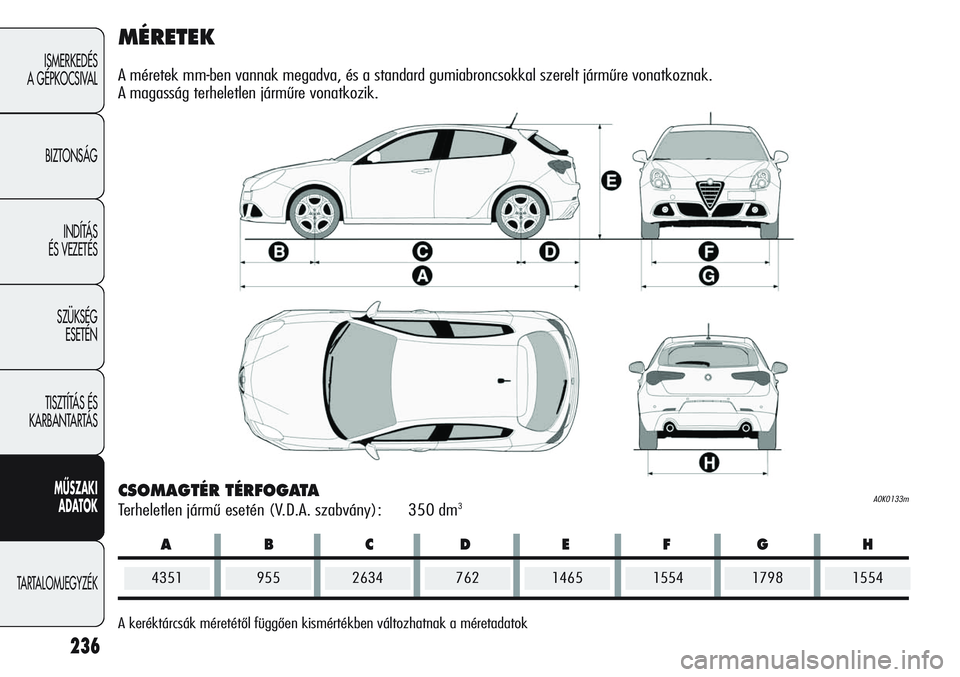

MÉRETEK
A méretek mm-ben vannak megadva, és a standard gumiabroncsokkal szerelt járműre vonatkoznak.
A magasság terheletlen járműre vonatkozik.
CSOMAGTÉR TÉRFOGATA
Terheletlen jármű esetén (V.D.A. szabvány): 350 dm3
43519557621798
A keréktárcsák méretétől függően kismértékben változhatnak a méretadatok1465
A0K0133m
263415541554
