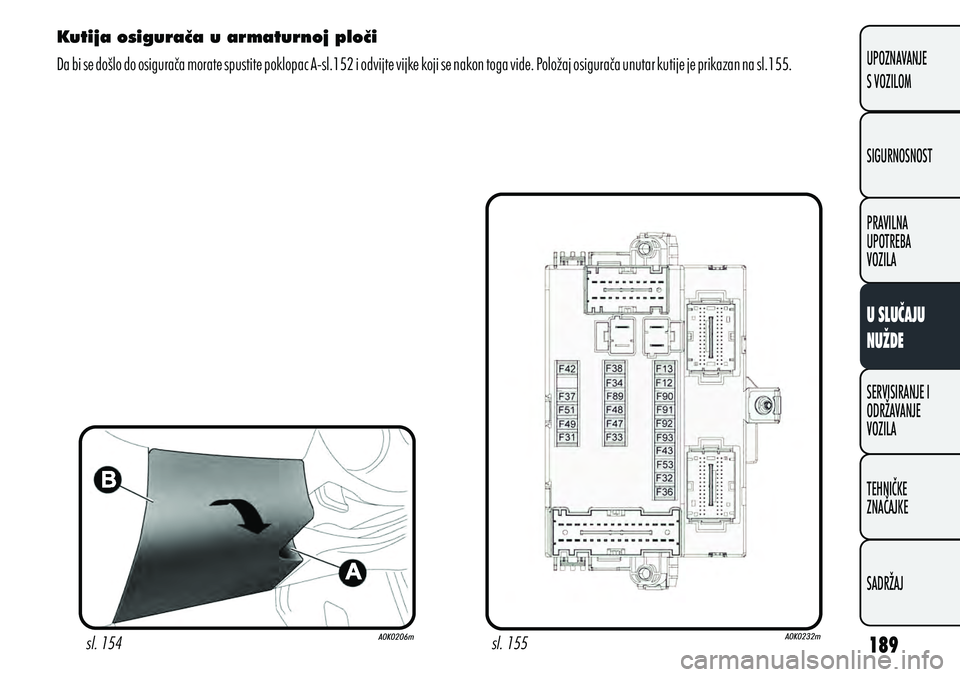

Kutija osigurača u armaturnoj ploči
Da bi se došlo do osigurača morate spustite poklopac A-sl.152 i odvijte vijke koji se nakon toga vide. Položaj osigurača unutar kutije je prikazan na sl.155.sl. 154
sl. 155
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ
Page 192 of 292

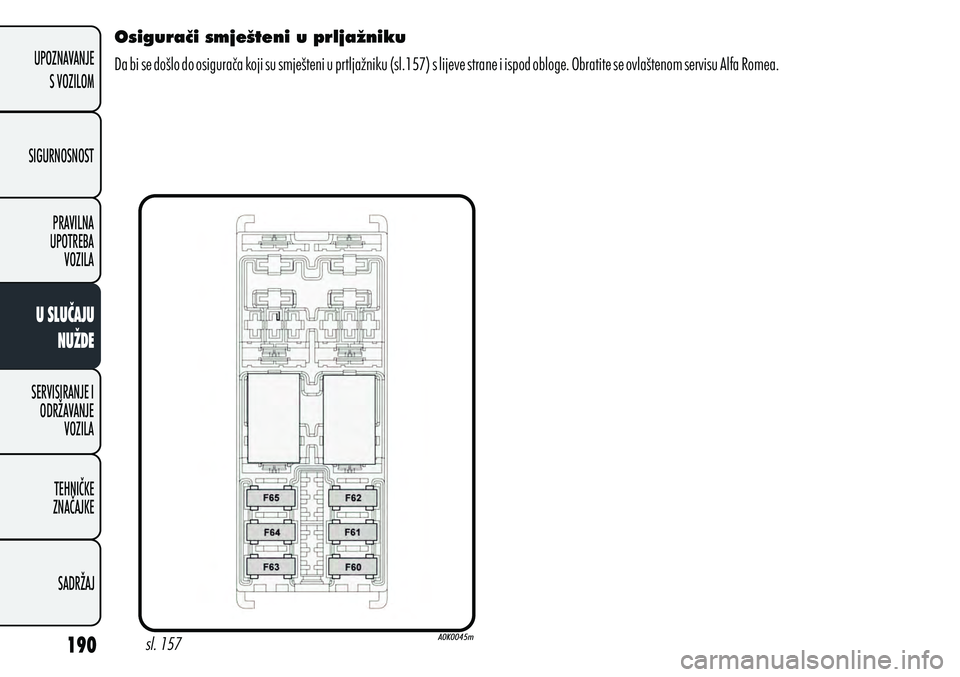

Osigurači smješteni u prljažniku
Da bi se došlo do osigurača koji su smješteni u prtljažniku (sl.157) s lijeve strane i ispod obloge. Obratite se ovlaštenom servisu Alfa Romea. sl. 157
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ
Page 193 of 292

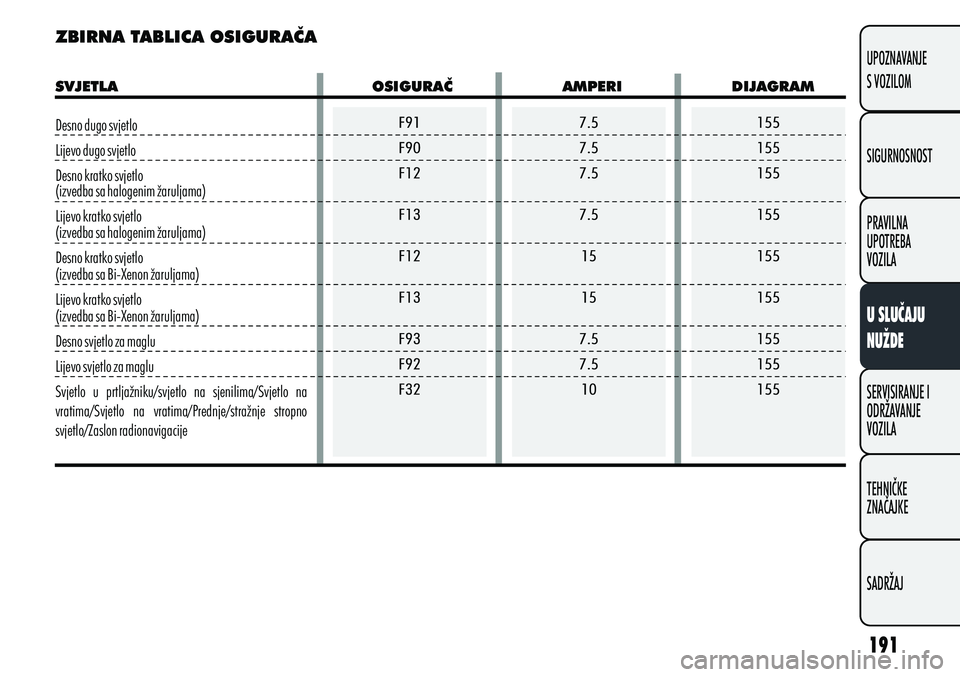

ZBIRNA TABLICA OSIGURAČA
SVJETLA OSIGURAČ AMPERI DIJA GRAM
Desno dugo svjetlo
Lijevo dugo svjetlo
Desno kratko svjetlo
(izvedba sa halogenim žaruljama)
Lijevo kratko svjetlo
(izvedba sa halogenim žaruljama)
Desno kratko svjetlo
(izvedba sa Bi-Xenon žaruljama)
Lijevo kratko svjetlo
(izvedba sa Bi-Xenon žaruljama)
Desno svjetlo za maglu
Lijevo svjetlo za maglu
Svjetlo u prtljažniku/svjetlo na sjenilima/Svjetlo na
vratima/Svjetlo na vratima/Prednje/stražnje stropno
svjetlo/Zaslon radionavigacijeUPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ
Page 194 of 292

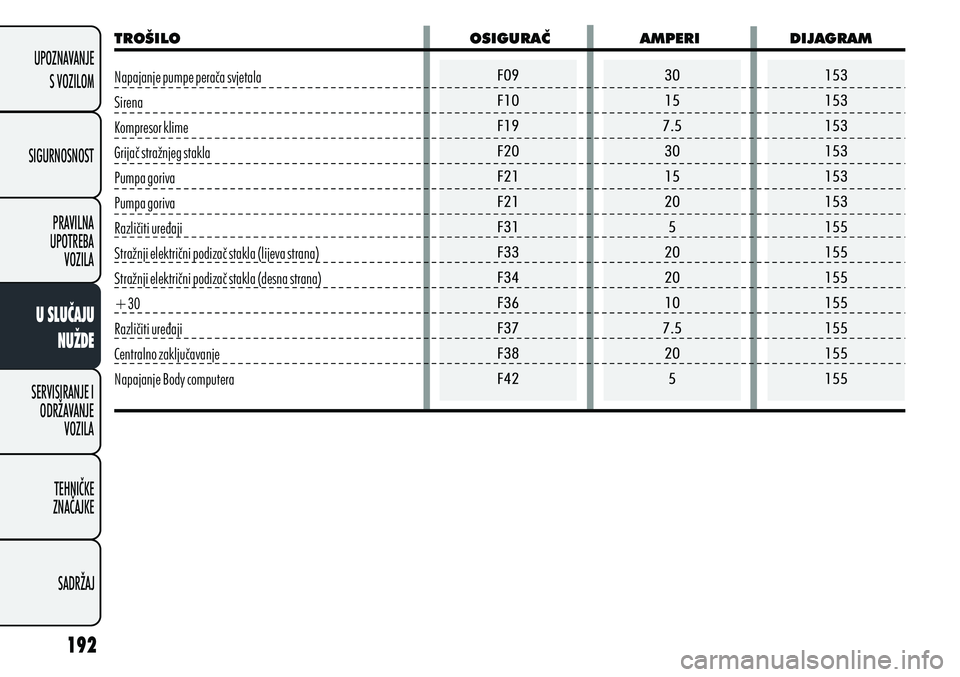

TROŠILO OSIGURAČ AMPERI DIJA
GRAM
Napajanje pumpe perača svjetala
Sirena
Kompresor klime
Grijač stražnjeg stakla
Pumpa goriva
Pumpa goriva
Različiti uređaji
Stražnji električni podizač stakla (lijeva strana)
Stražnji električni podizač stakla (desna strana)
+30
Različiti uređaji
Centralno zaključavanje
Napajanje Body computeraUPOZNAVANJE S VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ
Page 195 of 292

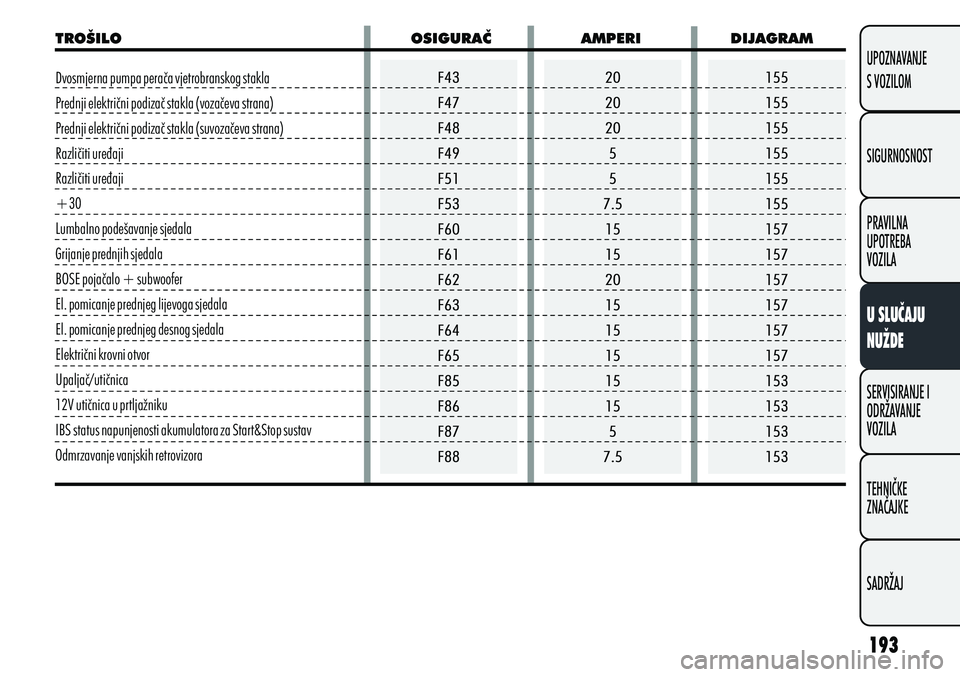

TROŠILO OSIGURAČ AMPERI DIJA
GRAM
Dvosmjerna pumpa perača vjetrobranskog stakla
Prednji električni podizač stakla (vozačeva strana)
Prednji električni podizač stakla (suvozačeva strana)
Različiti uređaji
Različiti uređaji
+30
Lumbalno podešavanje sjedala
Grijanje prednjih sjedala
BOSE pojačalo + subwoofer
El. pomicanje prednjeg lijevoga sjedala
El. pomicanje prednjeg desnog sjedala
Električni krovni otvor
Upaljač/utičnica
12V utičnica u prtljažniku
IBS status napunjenosti akumulatora za Start&Stop sustav
Odmrzavanje vanjskih retrovizoraUPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ
Page 196 of 292

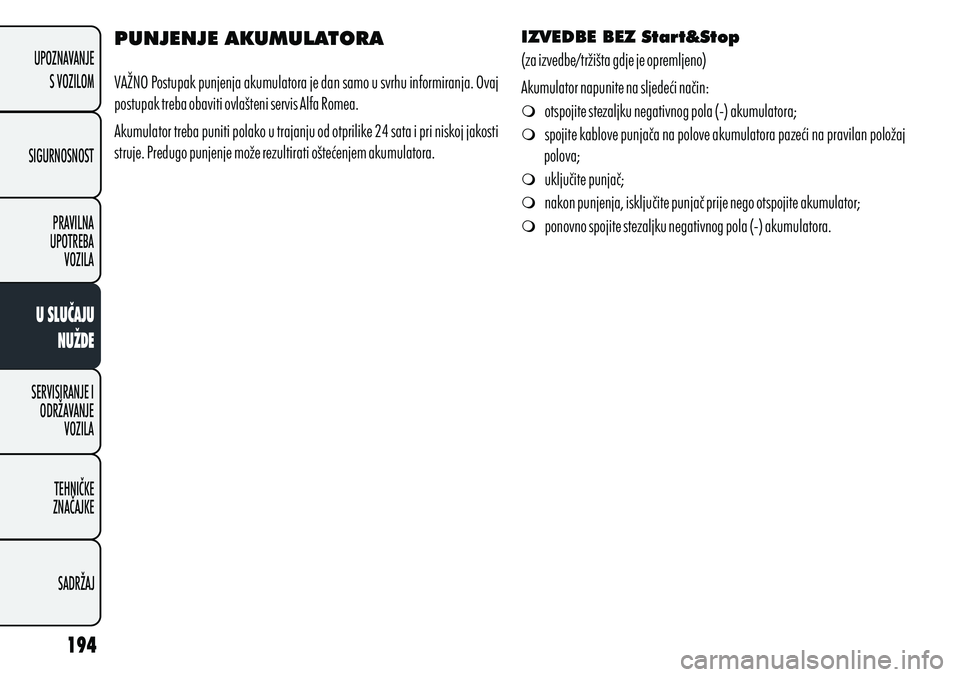

PUNJENJE AKUMULATORA
VAŽNO Postupak punjenja akumulatora je dan samo u svrhu informiranja. Ovaj
postupak treba obaviti ovlašteni servis Alfa Romea.
Akumulator treba puniti polako u trajanju od otprilike 24 sata i pri niskoj jakosti
struje. Predugo punjenje može rezultirati oštećenjem akumulatora. IZVEDBE BEZ Start&Stop
m
otspojite stezaljku negativnog pola (-) akumulatora;
m spojite kablove punjača na polove akumulatora pazeći na pravilan položaj
polova;
m uključite punjač;
m nakon punjenja, isključite punjač prije nego otspojite akumulator;
m ponovno spojite stezaljku negativnog pola (-) akumulatora.
(za izvedbe/tržišta gdje je opremljeno)
Akumulator napunite na sljedeći način:UPOZNAVANJE S VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ
Page 197 of 292

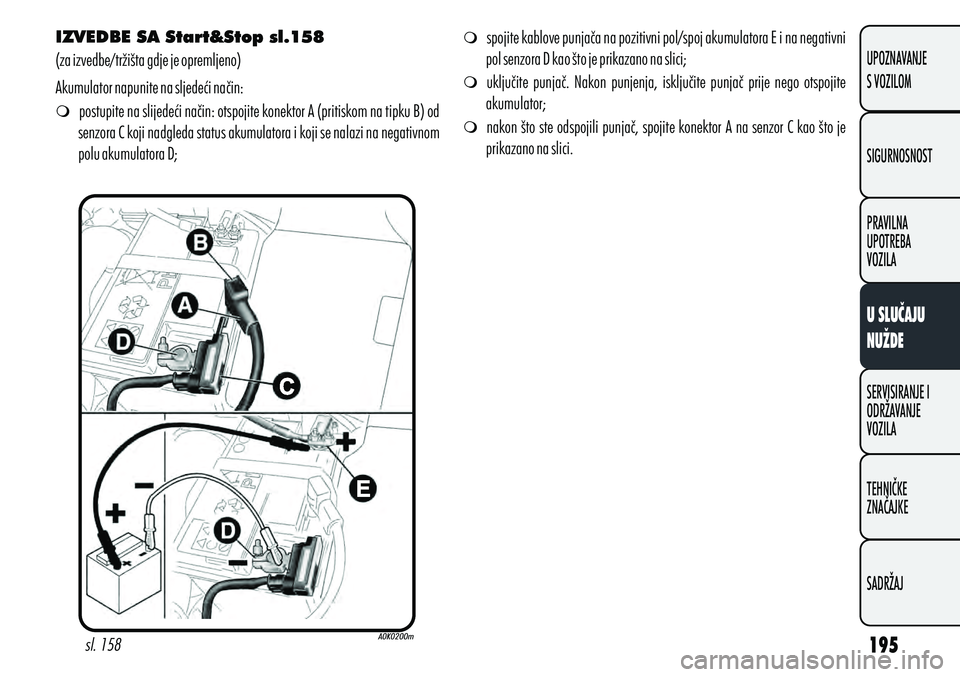

IZVEDBE SA Start&Stop sl.158
m
postupite na slijedeći način: otspojite konektor A (pritiskom na tipku B) od
senzora C koji nadgleda status akumulatora i koji se nalazi na negativnom
polu akumulatora D;
(za izvedbe/tržišta gdje je opremljeno)
Akumulator napunite na sljedeći način: m
spojite kablove punjača na pozitivni pol/spoj akumulatora E i na negativni
pol senzora D kao što je prikazano na slici;
m uključite punjač. Nakon punjenja, isključite punjač prije nego otspojite
akumulator;
m nakon što ste odspojili punjač, spojite konektor A na senzor C kao što je
prikazano na slici.sl. 158
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ
Page 198 of 292

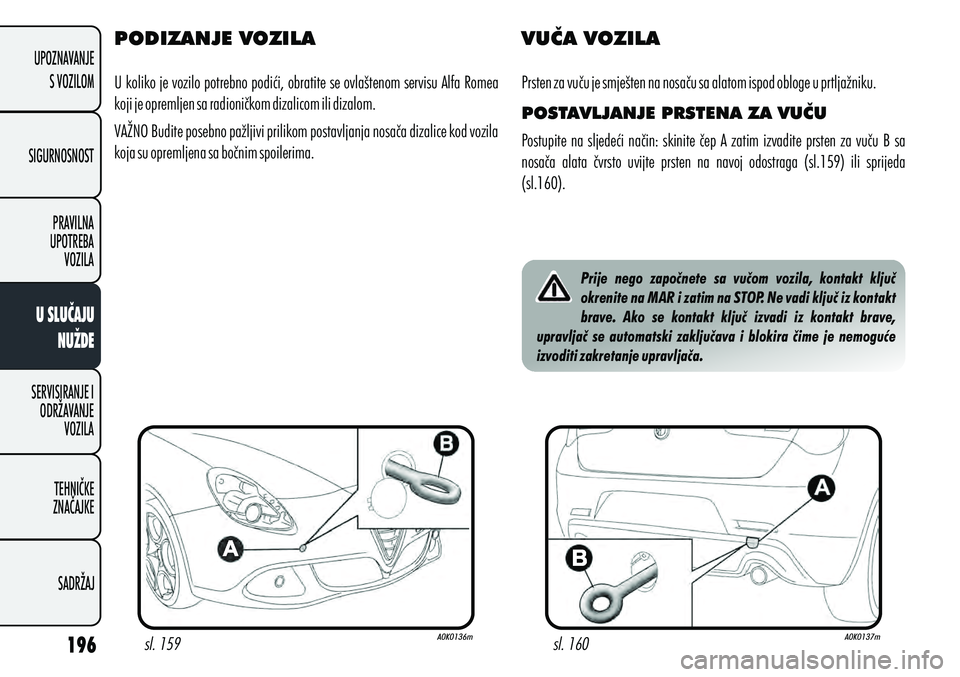

PODIZANJE VOZILA
U koliko je vozilo potrebno podići, obratite se ovlaštenom servisu Alfa Romea
koji je opremljen sa radioničkom dizalicom ili dizalom.
VAŽNO Budite posebno pažljivi prilikom postavljanja nosača dizalice kod vozila
koja su opremljena sa bočnim spoilerima. VUČA VOZILA
POSTAVLJANJE PRSTENA ZA VUČU
Prsten za vuču je smješten na nosaču sa alatom ispod obloge u prtljažniku.
Postupite na sljedeći način: skinite čep A zatim izvadite prsten za vuču B sa
nosača alata čvrsto uvijte prsten na navoj odostraga (sl.159) ili sprijeda
(sl.160).
Prije nego započnete sa vučom vozila, kontakt ključ
okrenite na MAR i zatim na STOP. Ne vadi ključ iz kontakt
brave. Ako se kontakt ključ izvadi iz kontakt brave,
upravljač se automatski zaključava i blokira čime je nemoguće
izvoditi zakretanje upravljača.sl. 159 sl. 160
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ
Page 199 of 292

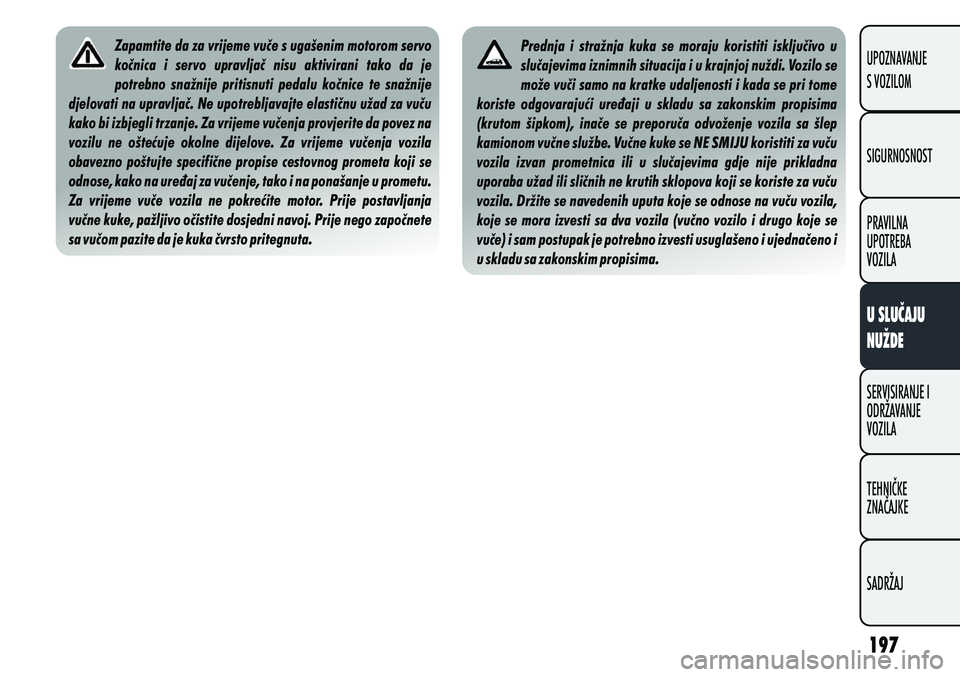

Zapamtite da za vrijeme vuče s ugašenim motorom servo
kočnica i servo upravljač nisu aktivirani tako da je
potrebno snažnije pritisnuti pedalu kočnice te snažnije
djelovati na upravljač. Ne upotrebljavajte elastičnu užad za vuču
kako bi izbjegli trzanje. Za vrijeme vučenja provjerite da povez na
vozilu ne oštećuje okolne dijelove. Za vrijeme vučenja vozila
obavezno poštujte specifične propise cestovnog prometa koji se
odnose, kako na uređaj za vučenje, tako i na ponašanje u prometu.
Za vrijeme vuče vozila ne pokrećite motor. Prije postavljanja
vučne kuke, pažljivo očistite dosjedni navoj. Prije nego započnete
sa vučom pazite da je kuka čvrsto pritegnuta. Prednja i stražnja kuka se moraju koristiti isključivo u
slučajevima iznimnih situacija i u krajnjoj nuždi. Vozilo se
može vuči samo na kratke udaljenosti i kada se pri tome
koriste odgovarajući uređaji u skladu sa zakonskim propisima
(krutom šipkom), inače se preporuča odvoženje vozila sa šlep
kamionom vučne službe. Vučne kuke se NE SMIJU koristiti za vuču
vozila izvan prometnica ili u slučajevima gdje nije prikladna
uporaba užad ili sličnih ne krutih sklopova koji se koriste za vuču
vozila. Držite se navedenih uputa koje se odnose na vuču vozila,
koje se mora izvesti sa dva vozila (vučno vozilo i drugo koje se
vuče) i sam postupak je potrebno izvesti usuglašeno i ujednačeno i
u skladu sa zakonskim propisima.UPOZNAVANJE
